NICE MOFB – Moon-Fotozellen – Fotozellen mit BlueBUS-Anschluss (1 Paar)


Verfügbarkeit: nicht verfügbar

Wir beraten Sie gerne bei der Auswahl eines Ersatzteils. Zögern Sie nicht, uns zu kontaktieren.


NICE MOFB – Moon-Fotozellen – Fotozellen mit BlueBUS-Anschluss (1 Paar)

Produktbeschreibung NICE MOFB – Moon-Fotozellen – Fotozellen mit BlueBUS-Anschluss (1 Paar)

Die NICE MOFB-Lichtschranken werden nicht mehr hergestellt. Sie wurden ersetzt durch ihren Nachfolger NICE EPMB, der über dieselbe interne Elektronik verfügt (Sie müssen nicht die kompletten Lichtschranken austauschen, sondern können einfach die Elektronik aus den neuen Lichtschranken in die alten einsetzen).
Weitere kompatible Lichtschranken mit dem Modell NICE MOFB sind die Designvarianten NICE EPSB und NICE EPLB.



Ersatzabdeckungen für die Lichtschranken sind erhältlich:  NICE-ND-PRB-MOFB

Sicherheitslichtschranken für den Außenbereich NICE MOFB (Technische Daten) werden einander gegenüber in der Durchfahrtsbreite des Tores oder an einem beliebigen Abschnitt installiert, an dem die Gefahr besteht, dass das Tor auf ein Hindernis trifft. Sie erzeugen entlang der optischen Achse einen Infrarotstrahl. Wenn dieser unterbrochen wird, senden die Lichtschranken ein Signal an das Tor, damit dessen Bewegung stoppt. Sie können nur mit Geräten verwendet werden, die die Technologie NICE BlueBUS.

Sie bestehen aus zwei synchronisierten Komponenten: dem Sender TX und dem Empfänger RX.

Montage der NICE MOFB-Lichtschranken

1. Die Lichtschranken werden auf gleicher Höhe und mit ihren optischen Achsen aufeinander ausgerichtet an einer Wand, Mauer, einem Pfosten oder einer beliebigen anderen Oberfläche montiert (Aufputzmontage). Die Montagefläche muss eben sein, damit die Lichtschranken leicht ausgerichtet werden können:

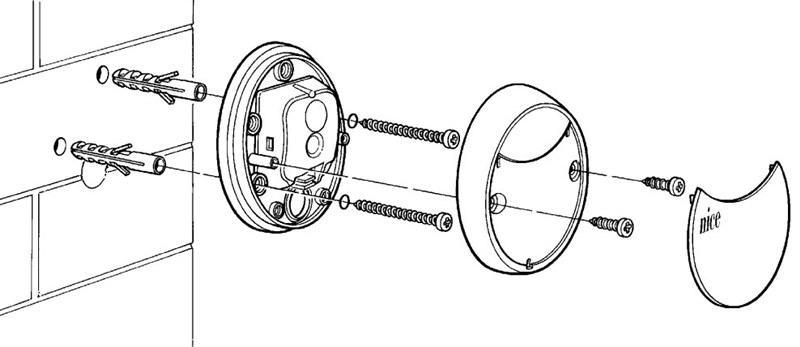

Aufputzmontage der NICE MOFB-Lichtschranken

2. Schließen Sie anschließend die Lichtschranken gemäß dem mit Ihrem Antrieb oder der Steuerung gelieferten Schaltplan an (siehe Anschlussplan für NICE Robus 400, 600, 1000 – Steuerung RBA3).

3. Führen Sie die Erkennungsphase für angeschlossene Geräte durch (diese Phase wird von jedem Antrieb oder jeder Steuerung mit BlueBUS).

4. Informationen zum Testen des korrekten Anschlusses finden Sie im Kapitel Funktionsprüfung und Fehlerbehebung, oder fahren Sie fort, um Informationen zum Anschluss mehrerer Lichtschrankenpaare zu erhalten:

Anschluss mehrerer Lichtschrankenpaare NICE MOFB an das Datennetzwerk NICE BlueBUS

Ordnen Sie die Lichtschranken entsprechend den Beispielkonfigurationen für den vollständigen Anschluss an und stellen Sie die Steckbrücken gemäß der Steckbrückentabelle der NICE MOFB des Torantriebs ein. Um Interferenzen zwischen nahe beieinander montierten Paaren zu vermeiden, müssen gemäß diesenBeispielkonfigurationen die Sender TX und Empfänger RXentsprechend ausgerichtet werden. Schließen Sie die Lichtschranken wie abgebildet parallel an (die Polarität muss nicht beachtet werden):

Parallelschaltung der NICE MOFB-Lichtschranken am Torantrieb

Wenn die Lichtschranken als Toröffner funktionieren sollen (siehe FA1 und FA2 in den Beispielkonfigurationen), d. h. das Tor öffnen sollen, wenn ein Fahrzeug zwischen ihren optischen Achsen hindurchfährt, muss die Verbindung A am Sender TX und am Empfänger RXunterbrochen werden, siehe Abbildung:

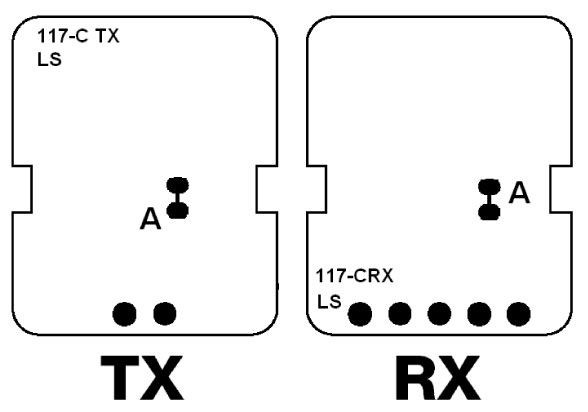

Verbindung A der NICE MOFB-Lichtschranken

Beispielkonfigurationen für den vollständigen Anschluss mehrerer NICE MOFB-Lichtschrankenpaare am Antrieb

1. Schiebetor mit einem Flügel

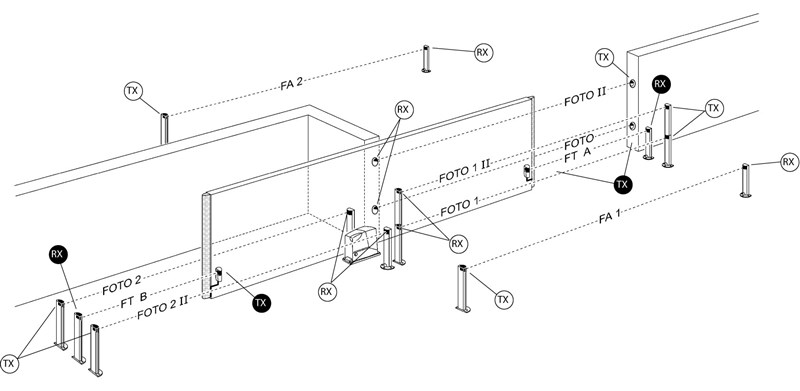

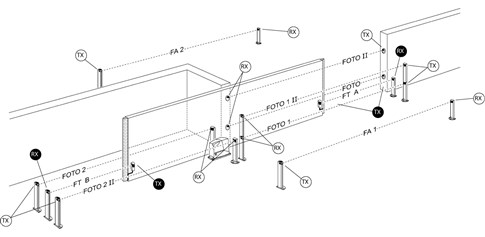

Anschluss der Lichtschranke bei einem einflügeligen Schiebetor

2. Zwei synchronisierte, einander gegenüberliegende Schiebetore

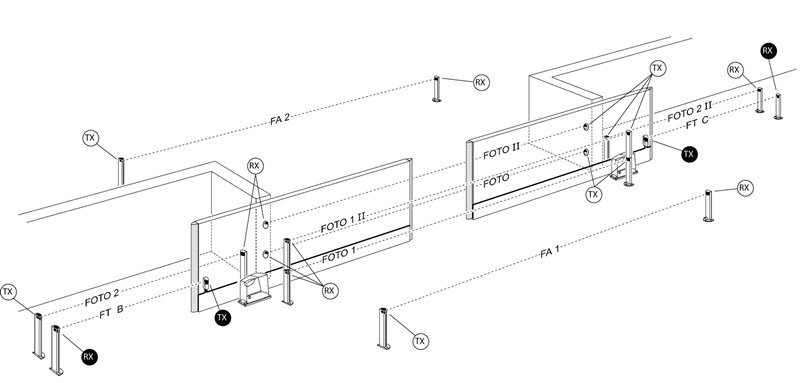

Anschluss der Lichtschranken bei zwei synchronisierten, einander gegenüberliegenden Schiebetoren

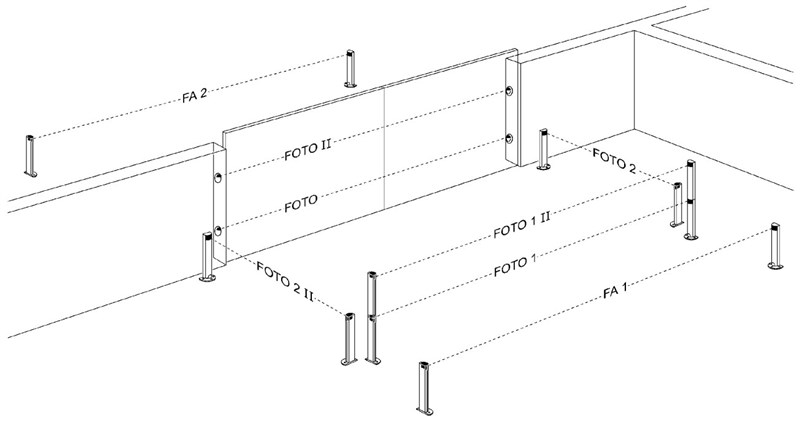

3. Drehtor

Anschluss der Lichtschranke bei einem Drehtor

4. Sektionaltor

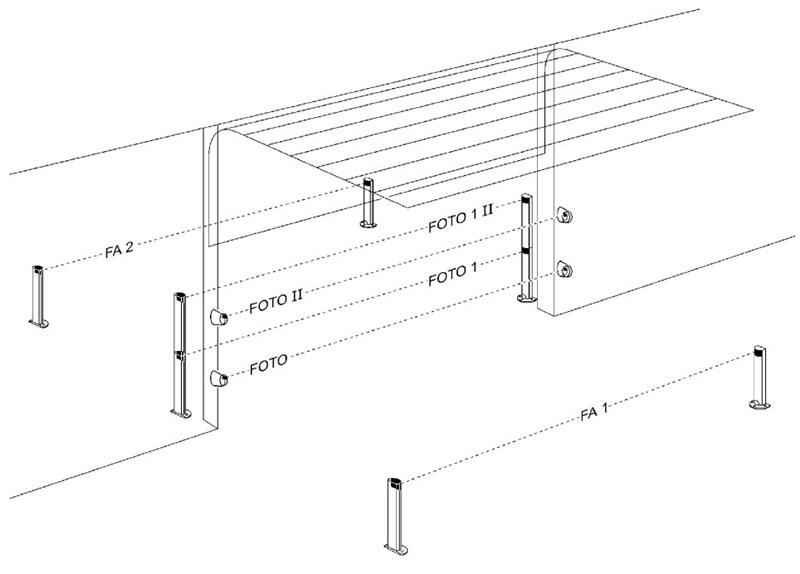

Anschluss der Lichtschranke bei einem Sektionaltor

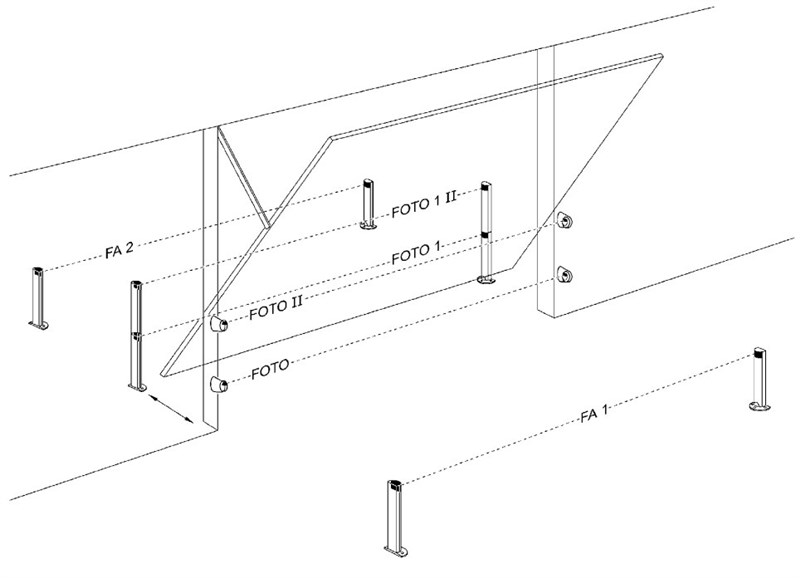

5. Schwingtor

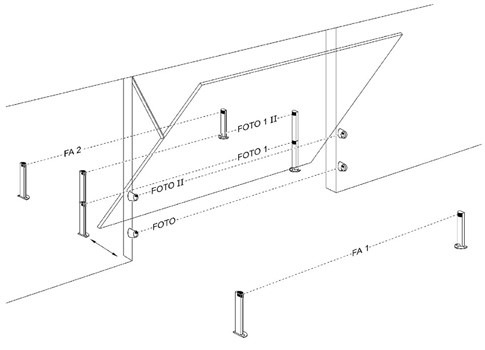

Anschluss der Lichtschranke bei einem Schwingtor

Steckbrückentabelle der NICE MOFB-Lichtschranken am Torantrieb

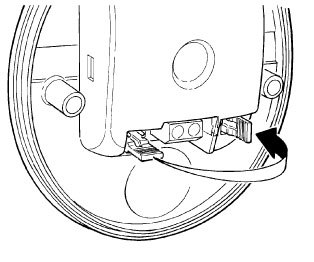

Fach in der NICE MOFB-Lichtschranke für nicht verwendete Steckbrücken

Anschluss mehrerer Lichtschrankenpaare an das BlueBUS System erfolgt durch die Einstellung verschiedener Steckbrückenkombinationen. Jedes angeschlossene Paar muss eine eigene Kombination haben. In einem BlueBUS-Datennetzwerk dürfen sich keine zwei Paare mit derselben Kombination befinden. Bei einem Lichtschrankenpaar muss die Steckbrücke am Sender TX und am Empfänger RX auf denselben Wert eingestellt sein. Verwendet die Steckbrückenkonfiguration nur eine Steckbrücke, legen Sie die zweite immer in das ungenutzte Fach, wie links abgebildet.

Kennzeichnung des LichtschrankenpaarsSteckbrückenkombination

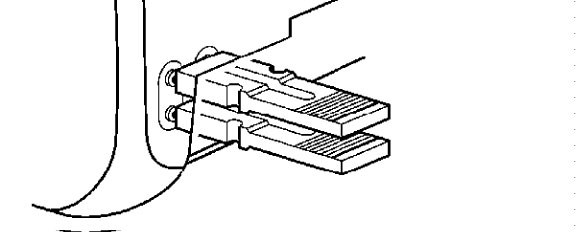

FOTO Steckbrücke der MOFB-Lichtschranken mit der Kennzeichnung FOTO

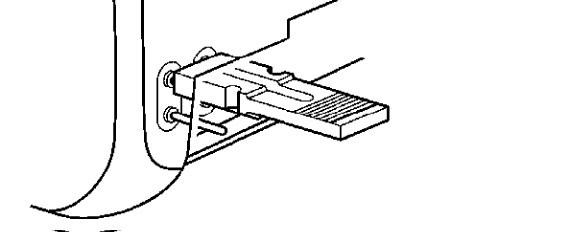

FOTO II Steckbrücke der MOFB-Lichtschranken mit der Kennzeichnung FOTO II

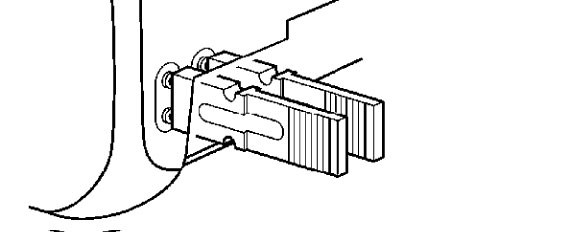

FOTO 1 Brücke der Lichtschranken MOFB mit der Kennzeichnung FOTO 1

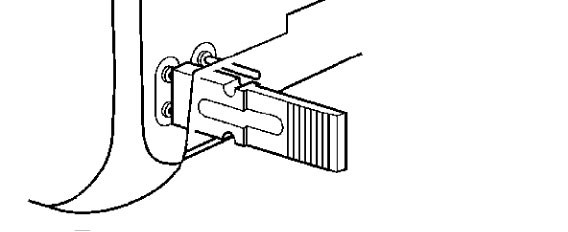

FOTO 1 II Brücke der Lichtschranken MOFB mit der Kennzeichnung FOTO 1 II

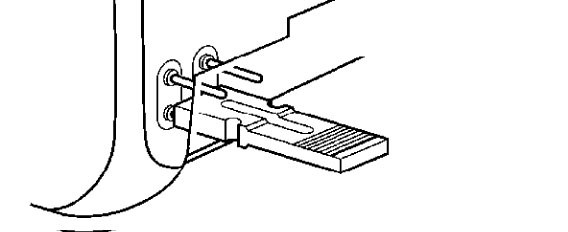

FOTO 2 Brücke der Lichtschranken MOFB mit der Kennzeichnung FOTO 2

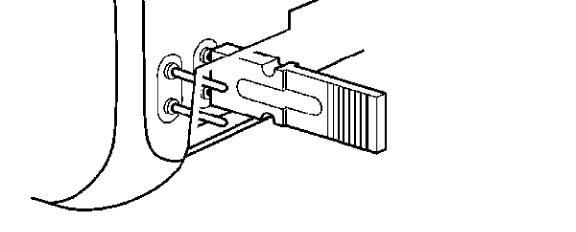

FOTO 2 II Brücke der Lichtschranken MOFB mit der Kennzeichnung FOTO 2 II

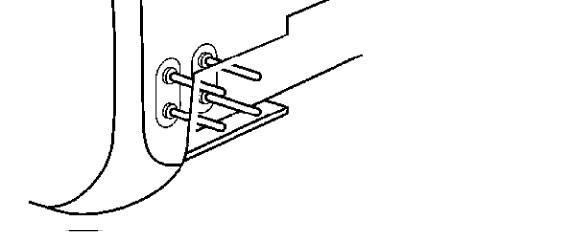

FOTO 3 Brücke der Lichtschranken MOFB mit der Kennzeichnung FOTO 3

FA1
(Verbindung unterbrechen A
am Sender TX
und am Empfänger RX)

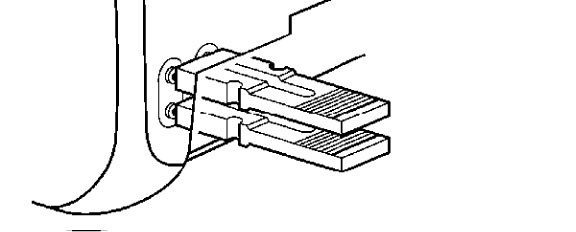

Brücke der Lichtschranken MOFB mit der Kennzeichnung FA1

FA2
(Verbindung unterbrechen A
am Sender TX
und am Empfänger RX)

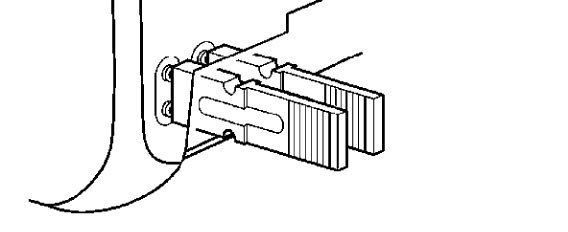

Brücke der Lichtschranken MOFB mit der Kennzeichnung FA2



Falls die Lichtschranke aus irgendeinem Grund ausgetauscht werden muss, genügt es, bei ihr dieselbe Brücke wie bei der ursprünglichen einzusetzen; eine Geräteerkennungsphase ist nicht erforderlich.

Funktionsprüfung und Fehlerbehebung beim Anschluss der Lichtschranken NICE MOFB

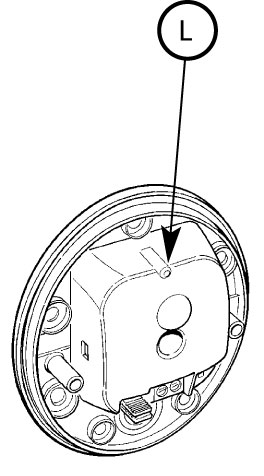

LED der Lichtschranken NICE MOFB des Antriebs


Prüfen Sie nach der Geräteerkennungsphase des Antriebs, ob die LED am Sender TX und am Empfänger RX blinkt. Je nach Blinkverhalten der LED können folgende Situationen auftreten:



LED „L“SituationWas ist zu tun?
Leuchtet nicht Die Lichtschranke wird nicht mit Strom versorgt oder ist defekt. Prüfen Sie, ob die Spannung an den Eingängen der Lichtschranken etwa 8–12 V beträgt. Ist die Spannung in Ordnung, sind die Lichtschranken wahrscheinlich defekt.
3 schnelle Blinksignale und eine Sekunde Pause Das Gerät wurde von der Antriebssteuerung nicht erkannt. Wiederholen Sie die Erkennungsphase an der Steuerung. Stellen Sie sicher, dass jedem Lichtschrankenpaar mithilfe der Brücken eine eindeutige Adresse zugewiesen ist.
Sehr langsames Blinken Der Sender TX sendet regelmäßig.
Der Empfänger RX empfängt ein sehr gutes Signal.
Normaler Betrieb
Langsames Blinken Der Empfänger RX empfängt ein gutes Signal. Normaler Betrieb
Schnelles Blinken Der Empfänger RX empfängt ein schwaches Signal. Normaler Betrieb. Es empfiehlt sich jedoch, die Ausrichtung von Sender TX und Empfänger RX zu überprüfen und sicherzustellen, dass die Abdeckungen sauber sind.
Sehr schnelles Blinken Der Empfänger RX empfängt ein sehr schwaches Signal. Der Betrieb ist noch normal, aber grenzwertig. Es empfiehlt sich, die Ausrichtung von Sender TX und Empfänger RX zu überprüfen und sicherzustellen, dass die Abdeckungen sauber sind.
Leuchtet Der Empfänger RX empfängt kein Signal. Stellen Sie sicher, dass die LED am Sender TX langsam blinkt. Prüfen Sie, ob sich ein Hindernis auf der optischen Achse zwischen Sender TX und Empfänger RX befindet. Prüfen Sie die Ausrichtung von Sender TX und Empfänger RX.



Technische Daten der Lichtschranken NICE MOFB

Produkttyp Detektor für automatische Drehflügel- und Schiebetore sowie Garagentore des Typs D gemäß EN 12453, bestehend aus einem Sender TX und einem Empfänger RX.
Technologie Direkte optische Verbindung zwischen TX und RX mit moduliertem Infrarotstrahl.
Stromversorgung/Ausgang Das Gerät kann nur an ein Datennetz angeschlossen werden, das die NICE-Schnittstelle BlueBUS, von der es mit elektrischer Spannung versorgt wird und an die es das Ausgangssignal sendet.
Stromaufnahme 1 BlueBUS Einheit
Erkennungsvermögen Undurchsichtige Objekte mit einer Größe von mehr als 50 mm, die die optische Achse zwischen Sender TX und Empfänger RX mit weniger als 1,6 m/s passieren.
Abstrahlwinkel des Senders TX 20° +-25%
Empfangswinkel des Empfängers RX Ca. 20°
Reichweite im Normalbetrieb 15 m bei einer maximalen Abweichung der Achsen von Sender TX und Empfänger RX von +-5%, auch bei ungünstigen Wetterbedingungen
Maximale Reichweite 30 m bei einer maximalen Abweichung der Achsen von Sender TX und Empfänger RX von +-5% bei optimalen Wetterbedingungen
Adressierung 7 Paare mit Schutzfunktion und 2 Paare mit der Funktion „Öffnen“
Einsatz in saurer oder salzhaltiger Umgebung oder in Bereichen mit erhöhter Explosionsgefahr Nein
Montage Vertikale Wandmontage
Schutzart  IP55
Betriebstemperatur -20°C bis 55°C
Abmessungen 69x78x25mm
Gewicht 50g

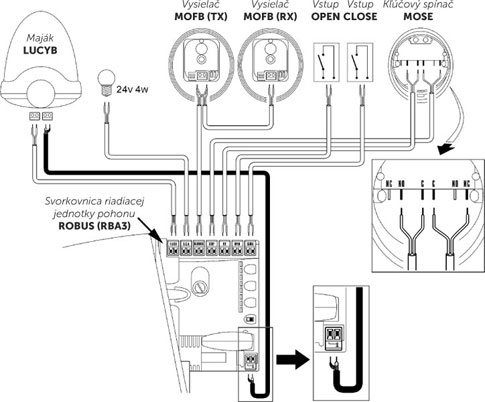

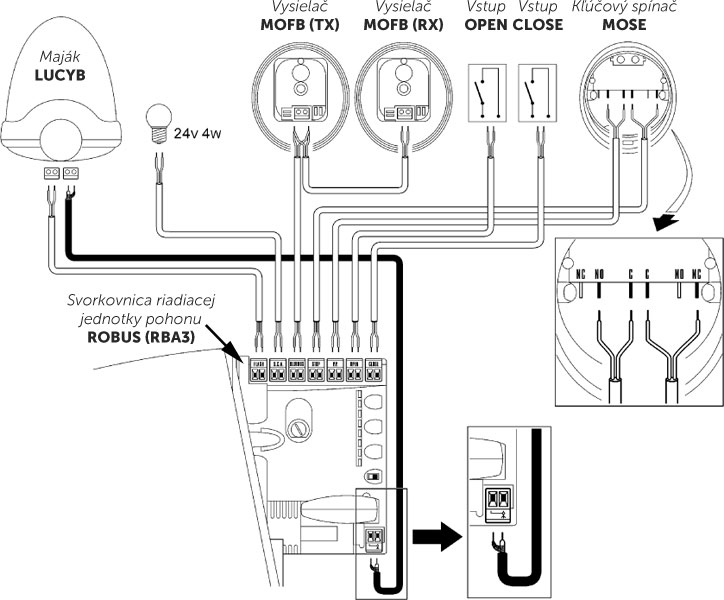

Anschluss der Lichtschranken NICE MOFB mit dem Antrieb NICE Robus 400, 600, 1000

Anschluss der Lichtschranken NICE MOFB an den Antrieb NICE Robus 400, NICE Robus 600, NICE Robus 1000

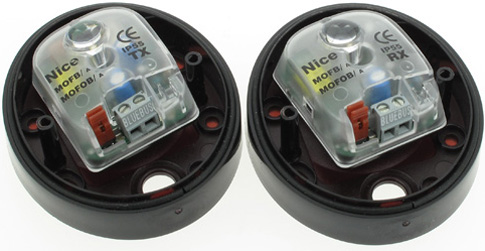

Innenseite der Lichtschranken NICE MOFB für Torantriebe

Lichtschranken für den Torantrieb NICE MOFB
