NICE EPSB – Era Photocell Slim – Lichtschranken mit BlueBUS-Anschluss (1 Paar)
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
89,23 € inkl. MwSt.
| Gewicht |
|---|
| 0,28 kg |
Produktbeschreibung NICE EPSB – Era Photocell Slim – Lichtschranken mit BlueBUS-Anschluss (1 Paar)
Voll kompatibler Nachfolger Lichtschranken NICE MOFB im schmalen SLIM-Design.
Sicherheitslichtschranken für den Außenbereich NICE EPSB (Technische Daten) werden einander gegenüberliegend über die Durchfahrtsbreite des Tores oder an einer beliebigen Stelle installiert, an der die Gefahr besteht, dass das Tor auf ein Hindernis trifft. Sie erzeugen einen Infrarotstrahl entlang der optischen Achse. Wird dieser unterbrochen, senden sie ein Signal an das Tor, damit dessen Bewegung gestoppt wird. Sie können nur mit Geräten verwendet werden, die die Technologie NICE BlueBUS.
Montage der Lichtschranken NICE EPSB

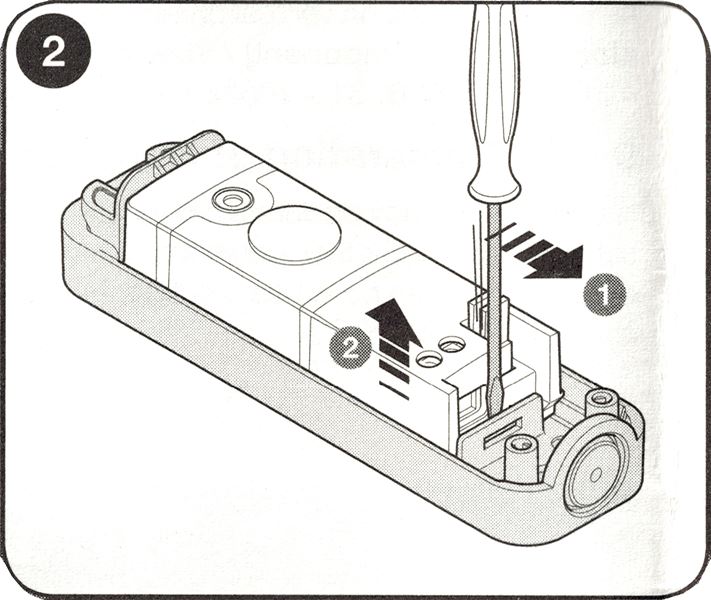

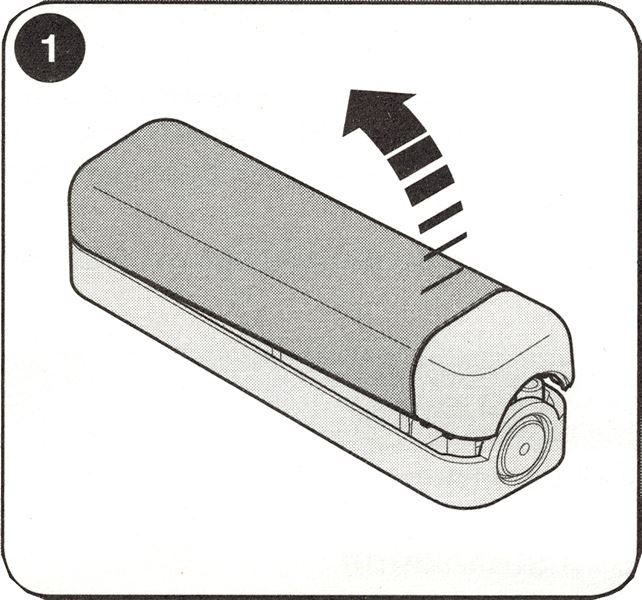

| 1. Öffnen Sie die Lichtschranke | 2. Ziehen Sie die Elektronik entsprechend den Pfeilen in der Abbildung heraus |
|---|---|
 |
 |

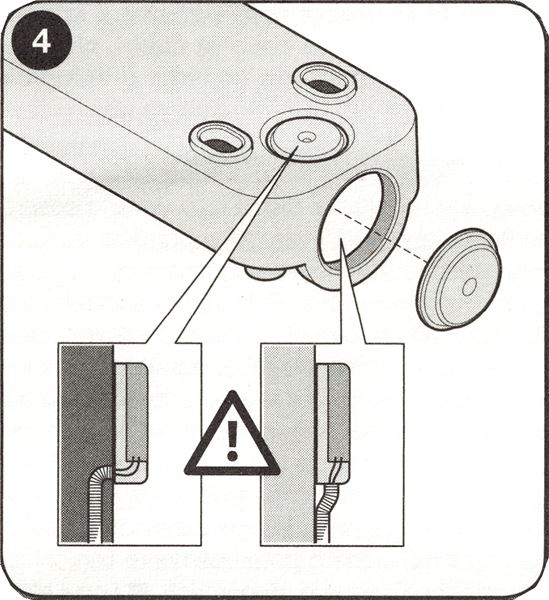

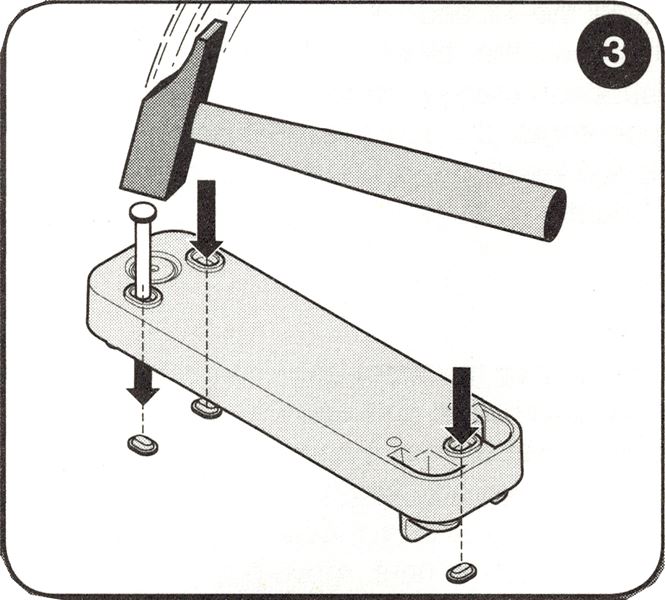

| 3. Stanzen Sie die für die Montage erforderlichen Löcher aus | 4. Stanzen Sie die erforderliche Kabeldurchführung aus |
 |
 |

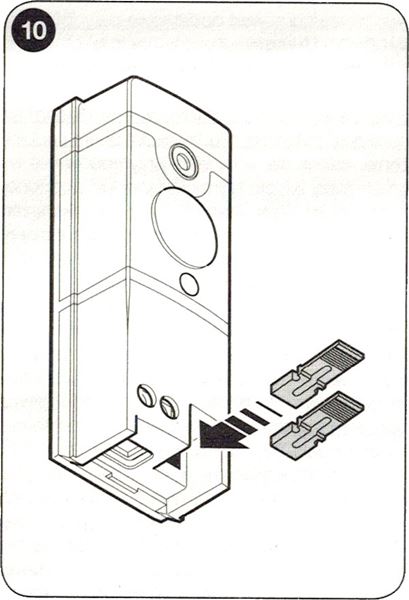

| 5. Sehen Sie sich die Beispielsituationen, um zu erfahren, wie Sie die Lichtschranken am Installationsort positionieren. | 6. Stellen Sie entsprechend der Position der Lichtschranken am Installationsort die Adressierungsbrücken ein gemäß der Tabelle. |
|
 |

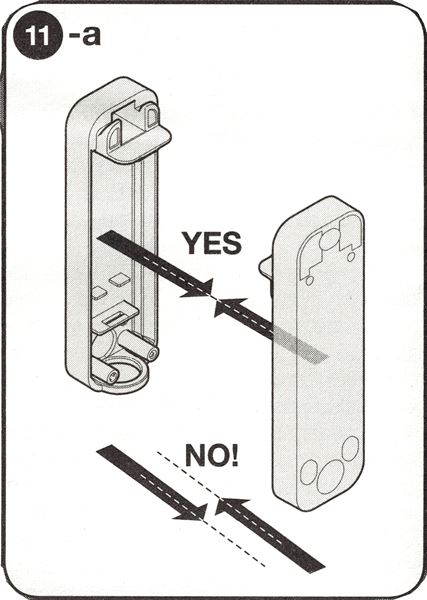

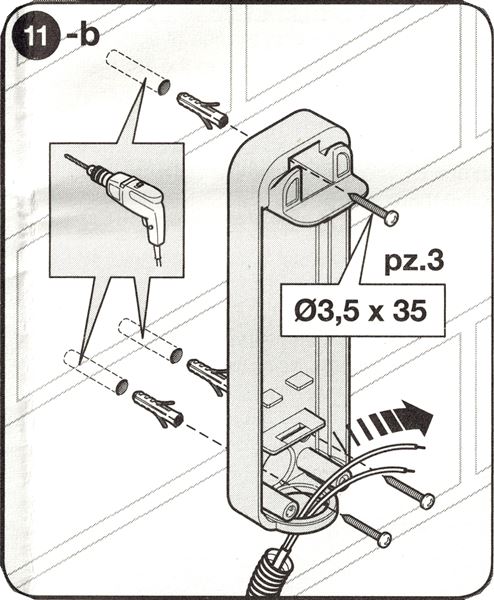

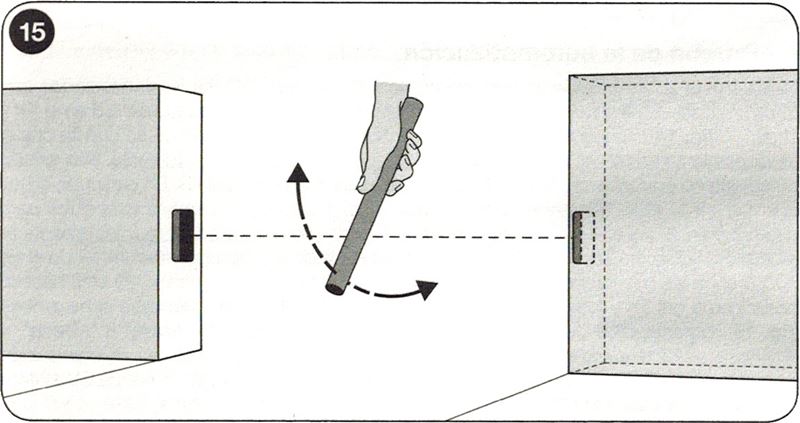

| 7. Positionieren Sie die Lichtschranken senkrecht zueinander | 8. Befestigen Sie das Gehäuse der Lichtschranken an einer Mauer oder einem Pfosten |
 |
 |

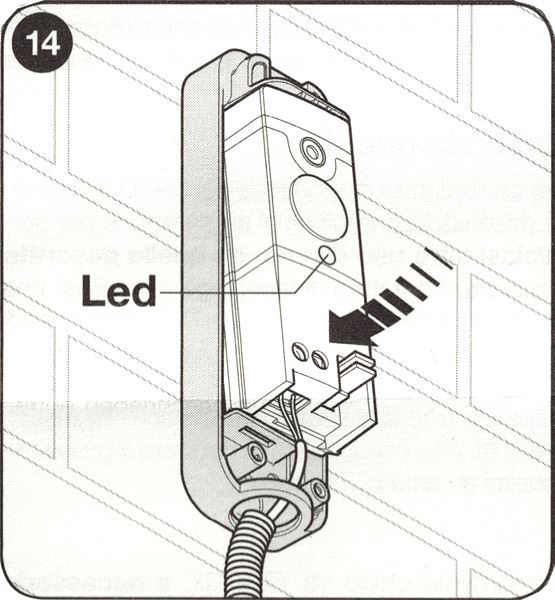

| 9. Schließen Sie die Verkabelung der Lichtschranken an (trennen Sie natürlich vorher die Stromversorgung) | 10. Setzen Sie die angeschlossene Elektronik der Lichtschranken in deren Gehäuse ein und schalten Sie die Stromversorgung ein. Führen Sie die Erkennungsphase der angeschlossenen Geräte an der Antriebssteuerung durch. |
 |
 |
| 11. Testen Sie die Lichtschranken. Wenn ein Problem auftritt, gehen Sie gemäß der Fehlerdiagnose | 12. Nehmen Sie die Abdeckkappe vom Gehäuse der Lichtschranken ab |
 |
 |

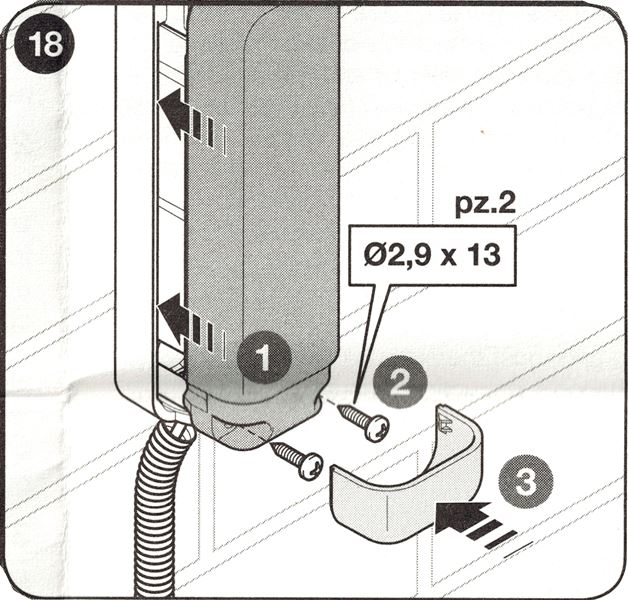

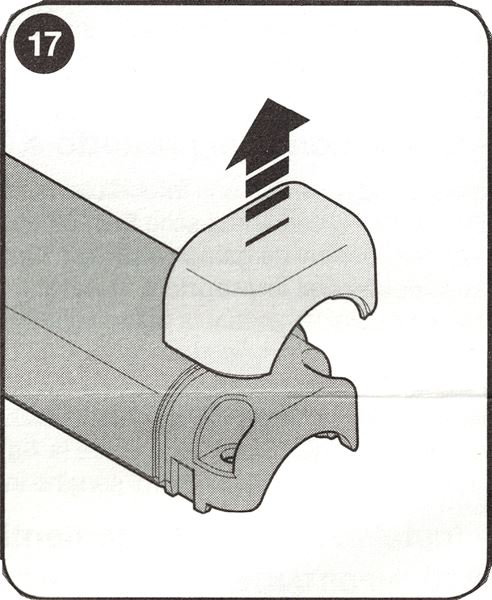

| 13. Setzen Sie die Abdeckung der Lichtschranken auf, ziehen Sie die Schrauben fest und bringen Sie die Abdeckkappe an | |
 |
Anschluss mehrerer Lichtschrankenpaare NICE EPSB an das Datennetz NICE BlueBUS

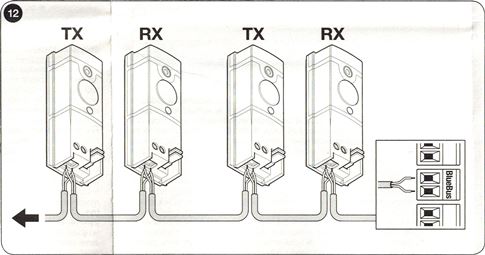

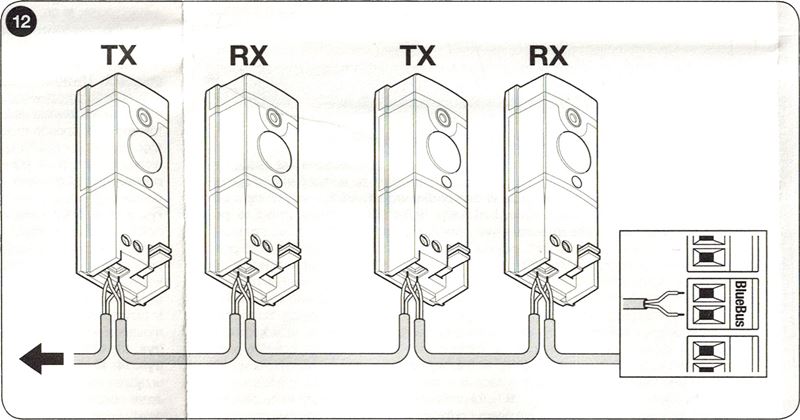

Positionieren Sie die Lichtschranken entsprechend den Einbausituationen rund um das Tor oder die Tore gemäß den Beispielsituationen für den vollständigen Anschluss und stellen Sie die Brücken gemäß der Brückentabelle der Lichtschranken NICE EPSB des Torantriebs ein. Um Interferenzen zwischen einzelnen, nahe beieinander installierten Paaren zu vermeiden, muss gemäß diesen Beispielsituationen, die Ausrichtung der Sender TX und Empfänger RX. Schließen Sie die Lichtschranken wie in der Abbildung gezeigt parallel an (die Polarität muss nicht beachtet werden):

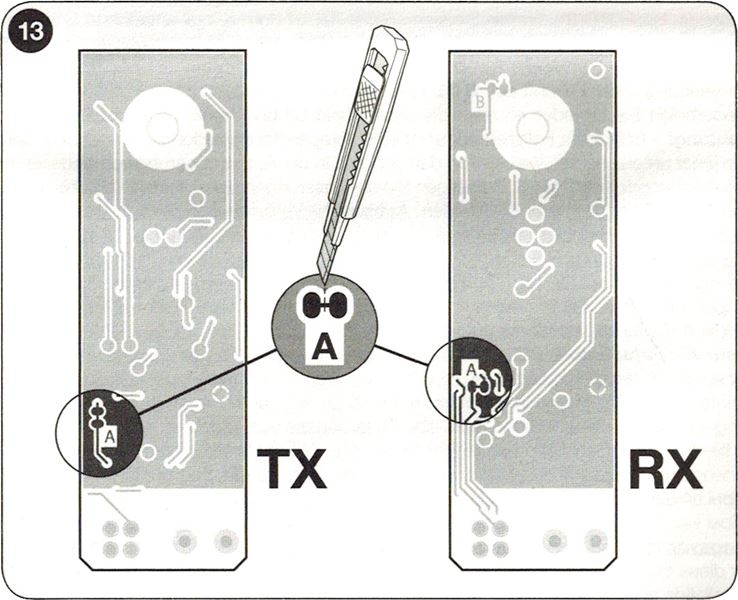

Wenn die Lichtschranken das Tor öffnen sollen (siehe FA1 und FA2 in den Beispielsituationen), d. h. wenn ein Fahrzeug zwischen ihre optischen Achsen fährt und dadurch das Tor geöffnet werden soll, muss die Verbindung A am Sender TX und am Empfänger RXunterbrochen werden, siehe Abbildung:
Beispielsituationen für den vollständigen Anschluss mehrerer Lichtschrankenpaare NICE EPSB Antrieb

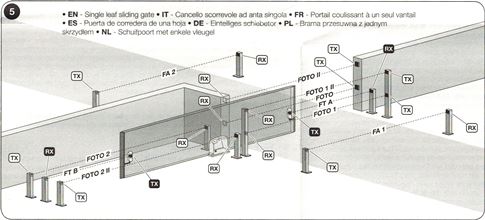

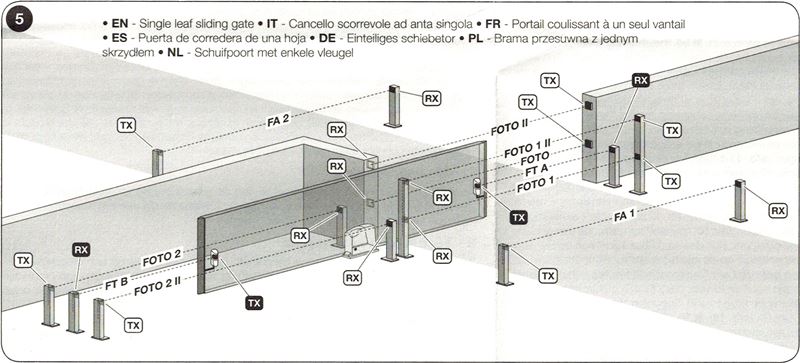

1. Einflügeliges Schiebetor

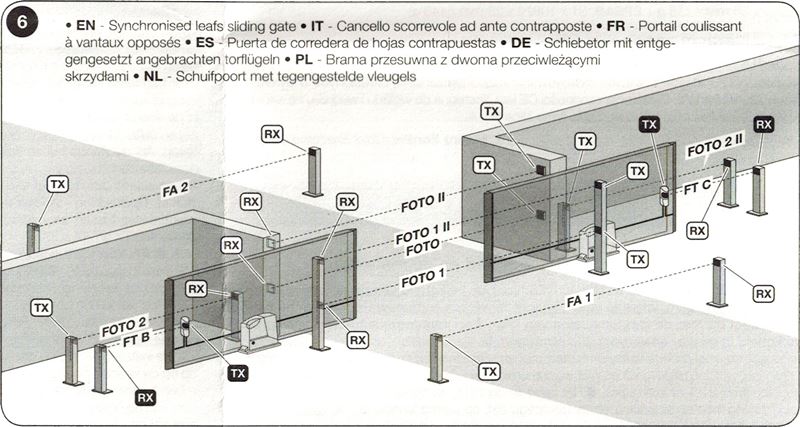

2. Zwei synchronisierte Schiebetore, die aufeinander zulaufen

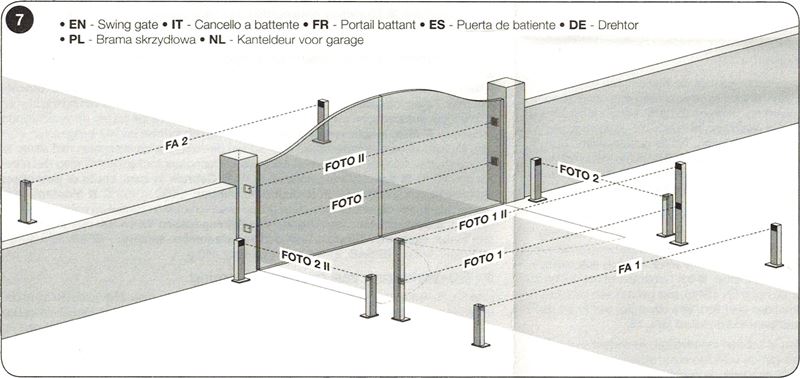

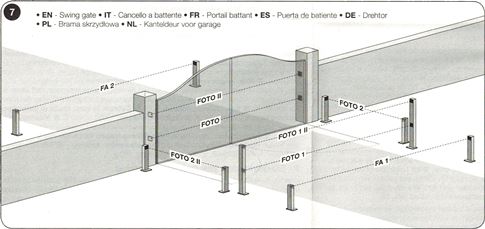

3. Drehtor

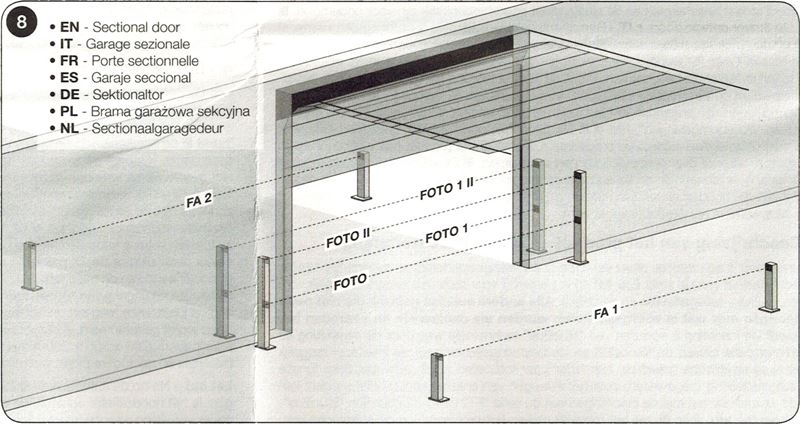

4. Sektionaltor

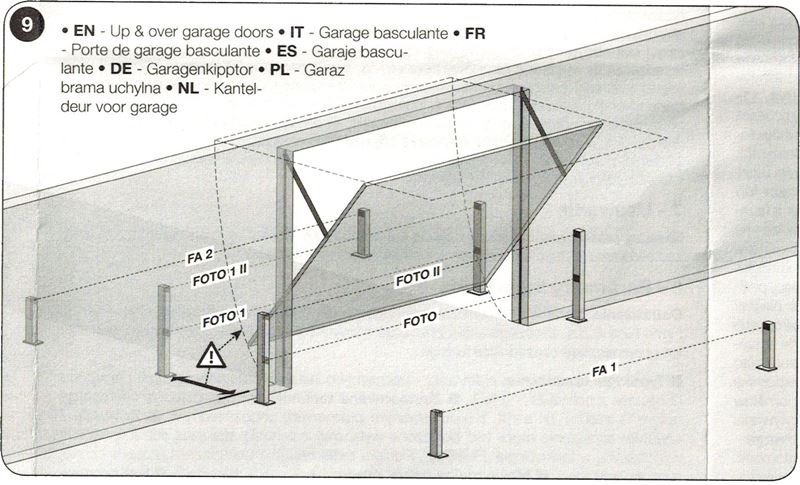

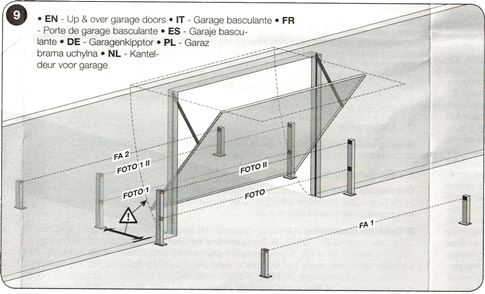

5. Schwingtor
Tabelle der Brücken für NICE-Lichtschranken EPSB des Torantriebs
|
Anschluss mehrerer Lichtschrankenpaare an das BlueBUS-System BlueBUS erfolgt durch die Einstellung verschiedener Brückenkombinationen. Jedes angeschlossene Paar muss eine eigene Brückenkombination haben. Achten Sie darauf, dass in einem BlueBUS-Datennetz keine zwei Paare dieselbe Kombination verwenden. Bei einem Lichtschrankenpaar müssen Sender TX und Empfänger RX auf dieselbe Brückeneinstellung eingestellt sein. Wenn für die Brückeneinstellung nur eine oder keine Brücke verwendet wird, bewahren Sie die übrigen Brücken für eine spätere Verwendung auf. |
| Bezeichnung des Lichtschrankenpaars | Brückeneinstellung anhand der Brückenkombination |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Wenn eine Lichtschranke aus irgendeinem Grund ausgetauscht werden muss, genügt es, dieselbe Brückeneinstellung wie bei der ursprünglichen Lichtschranke vorzunehmen. Eine erneute Geräteerkennung ist nicht erforderlich.
Funktionsprüfung und Fehlerbehebung beim Anschluss von NICE-Lichtschranken EPSB
|
Prüfen Sie nach der Geräteerkennung des Antriebs, ob die LED am Sender TX und am Empfänger RX blinkt. Je nach Blinkverhalten der LED sind folgende Situationen möglich: |
| LED „L“ | Situation | Was ist zu tun? |
|---|---|---|
| Leuchtet nicht | Die Lichtschranke wird nicht mit Strom versorgt oder ist defekt. | Prüfen Sie, ob die Spannung an den Eingängen der Lichtschranke etwa 8-12V beträgt. Wenn die Spannung in Ordnung ist, ist die Lichtschranke wahrscheinlich defekt. |
| 3 schnelle Blinksignale mit einer Pause von einer Sekunde | Das Gerät wurde von der Steuerung des Antriebs nicht erkannt. | Starten Sie die Geräteerkennung an der Steuerung erneut. Stellen Sie sicher, dass jedem Lichtschrankenpaar mithilfe der Brücken eine eigene Adresse zugewiesen ist. |
| Sehr langsames Blinken | Der Sender TX sendet regelmäßig. Der Empfänger RX empfängt ein sehr gutes Signal. |
Normaler Betrieb |
| Langsames Blinken | Der Empfänger RX empfängt ein gutes Signal. | Normaler Betrieb |
| Schnelles Blinken | Der Empfänger RX empfängt ein schwaches Signal. | Normaler Betrieb. Es empfiehlt sich jedoch, die Ausrichtung von Sender TX und Empfänger RX zu prüfen und sicherzustellen, dass die Abdeckungen sauber sind. |
| Sehr schnelles Blinken | Der Empfänger RX empfängt ein sehr schwaches Signal. | Der Betrieb ist noch normal, aber grenzwertig. Es empfiehlt sich, die Ausrichtung von Sender TX und Empfänger RX zu prüfen und sicherzustellen, dass die Abdeckungen sauber sind. |
| Leuchtet | Der Empfänger RX empfängt kein Signal. | Vergewissern Sie sich, dass die LED am Sender TX langsam blinkt. Prüfen Sie, ob sich ein Hindernis auf der optischen Achse zwischen Sender TX und Empfänger RX befindet. Prüfen Sie die Ausrichtung von Sender TX und Empfänger RX. |
Technische Daten der NICE-Lichtschranken EPSB
| Produkttyp | Detektor für automatische Drehtore, Schiebetore und Garagentore des Typs D gemäß EN 12453, bestehend aus einem Sender TX und einem Empfänger RX. |
|---|---|
| Technologie | Direkte optische Verbindung zwischen TX und RX mit moduliertem Infrarotstrahl. |
| Stromversorgung/Ausgang | Das Gerät darf nur an ein Datennetz angeschlossen werden, das die NICE-Schnittstelle unterstützt. BlueBUS, von der es elektrische Spannung erhält und ein Ausgangssignal sendet. |
| Absorption | 1 BlueBUS Einheit |
| Erkennungsfähigkeit | Undurchsichtige Objekte mit einer Größe von mehr als 50 mm, die die optische Achse zwischen dem Sender TX und dem Empfänger RX mit einer Geschwindigkeit von weniger als 1,6 m/s durchqueren. |
| Abstrahlwinkel des Senders TX | 20° +-25% |
| Empfangswinkel des Empfängers RX | 8° +-25% |
| Normale Reichweite (nutzbar) | 15 m (bei ungünstigen Wetterbedingungen kann sie sich halbieren, z. B. bei Nebel, Regen, Staub usw.) |
| Maximale Reichweite | 30 m |
| Adressierung | 7 Paare mit Schutzfunktion und 2 Paare mit der Funktion „Öffnen“ |
| Einsatz in saurer oder salzhaltiger Umgebung oder in Umgebungen mit erhöhter Explosionsgefahr | Nein |
| Montage | Vertikale Wandmontage; die maximale Kabellänge pro Zweig des BlueBUS-Systems beträgt 50 m. |
| Schutzart | IP44 |
| Betriebstemperatur | -20°C bis 55°C |
| Abmessungen (B×H×T) | 29x105x35mm (eine Lichtschranke) |
| Gewicht | 118g (beide Lichtschranken zusammen) |

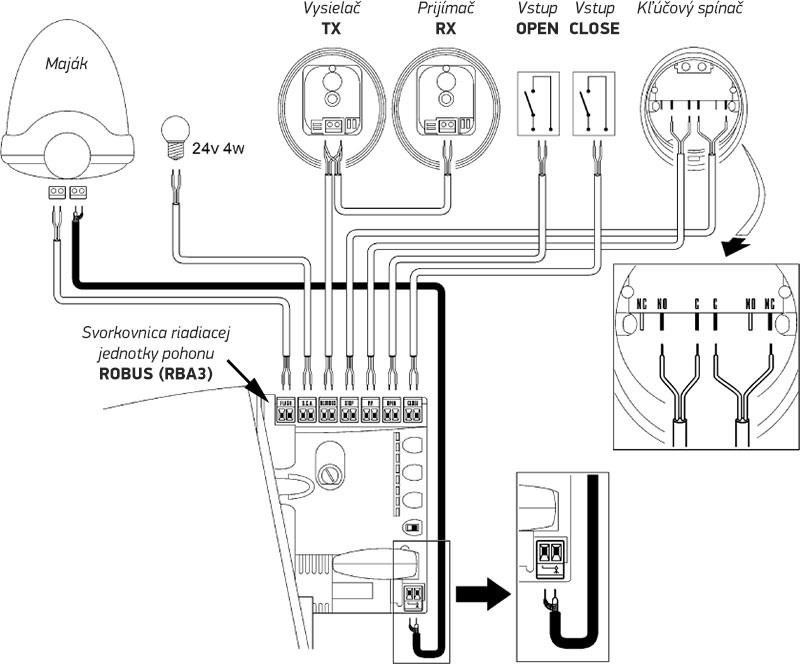

Anschluss der Lichtschranken NICE EPSB mit Antrieb NICE Robus 400, 600, 1000

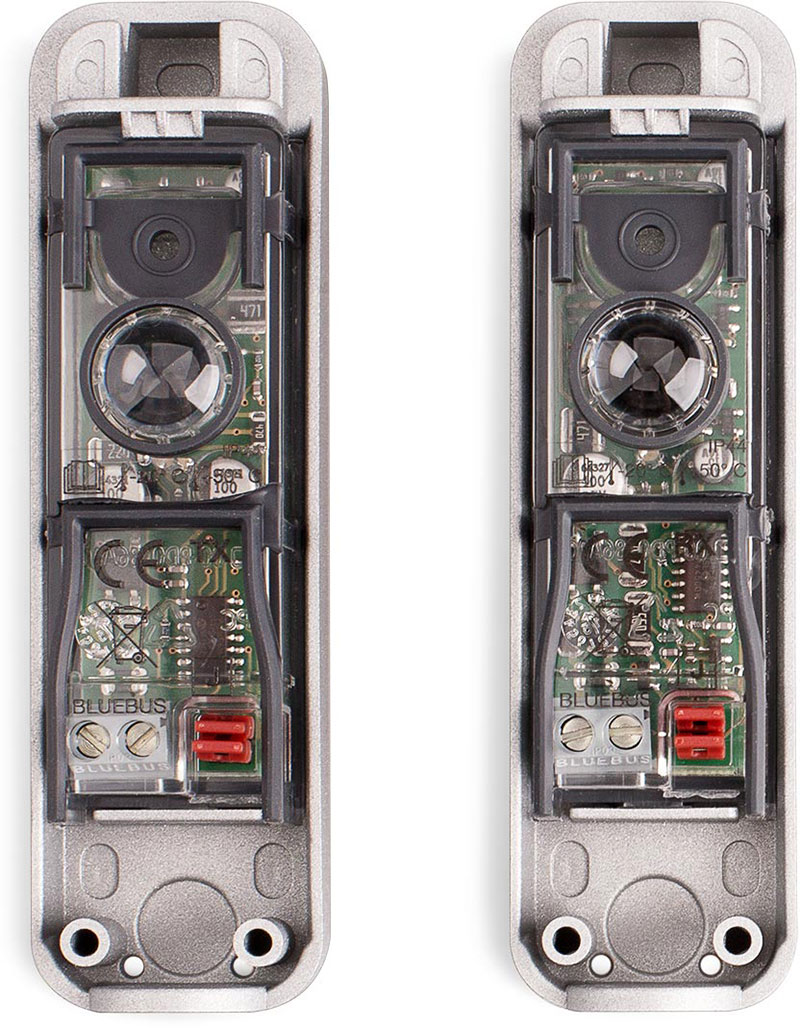

Innenansicht der Lichtschranken NICE EPSB für Torantriebe
