Set zur Herstellung eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 3,5 m, mit C-Profil
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
| Verfügbare Varianten für das Produkt Set zur Herstellung eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 3,5 m, mit C-Profil | ||
| Führungsart: |
Obere Führung verwenden Sie, wenn die Füllung Ihres Tores (z. B. Holzlatten, Lexan, Streckmetall) nicht über das Tor hinausragt. Sie befestigen sie am vorhandenen Zaun oder an einem Ausrichtpfosten. |
|
|---|---|---|
|
Seitliche
Führung Obere
Führung |
||
214,62 € inkl. MwSt.
| Gewicht |
|---|
| 40 kg |
Produktbeschreibung Set zur Herstellung eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 3,5 m, mit C-Profil
Komponentenset für den Bau eines freitragenden Schiebetors in höchster Qualität mit hoch zuverlässigen Laufrollenlagern und C-Profil.
Hinweis: Das SET ist gegenüber den Einzelkomponenten preislich günstiger. Auf Wunsch passen wir die Zusammenstellung des SETS an und gewähren Ihnen einen entsprechenden Rabatt. Wenn Sie einen besonderen Wunsch haben oder sich beraten lassen möchten, kontaktieren Sie uns.
| Das Set enthält: | SADA-07-ZN | |||
|---|---|---|---|---|
 |
2 × | Laufwagen mit fünf kugelgelagerten Rollen | V-02-12 | |
|
Sie können zwischen Nylon- und Metallrollen wählen. Nylonrollen ermöglichen eine hohe Belastbarkeit des Tors, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. Nylon- und Metallrollen kosten gleich viel. |
Detail  |
|||
 |

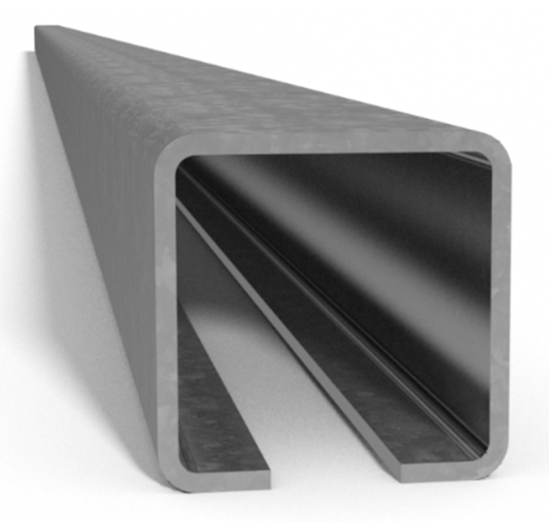

5 m | C-Profil, unbehandelt | CP-60-5 | |
|
Dickwandiges C-förmiges Führungsprofil, das an der Unterseite des Tors angeschweißt ist, sodass das Tor auf den im Betonfundament verankerten Laufwagen läuft. Das Tor läuft damit auf den im Betonfundament verankerten Laufwagen. Unbehandelt, blanker Stahl. |
CP-60 | |||
 |
1 × | Untere Einlaufgabel | SN-1-60 | |
|
Das Einlaufrad wird am Anfang des C-Profils montiert und läuft in den unteren Anschlag ein, der am Anschlagpfosten angebracht ist. Dadurch wird das Tor im geschlossenen Zustand entlastet. |
||||
 |
1 × | Unterer Anschlag | DK-1-60 | |
|
Die Auffangschale wird unten am Anschlagpfosten montiert. Sie entlastet die Laufwagen von den Druck- und Zugkräften, die beim Schließen des Tors auftreten. |
DK-1-60 |
|||
 |
1 × | T Führung | ||
|
Die Torführung stabilisiert das Tor senkrecht zur Laufrichtung. Zur Auswahl stehen eine obere (1 × VVR-3-G) oder eine seitliche Führung (2 × BR-43G). |
Seitlich Oben |
|||
 |
1 × | Metallkappe für C-Profile | SK-1-60 | |
|
Die Abdeckkappe für das C-Profil des Schiebetors wird am Anfang und gegebenenfalls auch am Ende des Führungsprofils angebracht. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
||||
Mit Ausnahme des C-Profils sind alle Metallkomponenten verzinkt. Zur Beschreibung der SET-Komponenten.
Lieferung SETS
Alle SETS für Schiebetore sind auf Lager. Wir liefern Ihnen das SET per Spedition direkt an Ihre Adresse. Sie können per Nachnahme (beim Fahrer bei der Warenübernahme) oder per Überweisung im Voraus bezahlen. Alternativ können Sie das Set persönlich in Nové Mesto nad Váhom.
Bestellung DES SETS
Sie können das SET folgendermaßen bestellen:
| 1. Per E-Mail oder telefonisch, kontaktieren Sie uns. | |
|
2. Über den Warenkorb:
|
Montage eines Schiebetors mit Komponenten aus dem SET
Zum Schiebetor-Set erhalten Sie eine Montagezeichnung mit empfohlenen Abmessungen für das Betonfundament sowie Beispielmaßen für freitragende Tore.
Gerne beraten wir Sie zur Zusammenstellung Ihres Sets oder zur Montage. Sie können:
| Das Formular ausfüllen | Anrufen oder schreiben |
|---|---|
| Lassen Sie sich von einem Verkäufer beraten | Kontaktieren Sie uns. |
In der Fotogalerie Dort finden Sie Kundenprojekte von Schiebetoren mit unseren Komponenten.
Erweiterte Garantie
Für alle Metallkomponenten in diesem SET gilt eine Garantieverlängerung auf 36 Monate. Die Garantie gilt neben den Metallkomponenten auch für Nylonkomponenten und insbesondere für Lagerrollen Laufwagen, die das Herzstück des Mechanismus eines freitragenden Tores bilden.
Für alle und die Automatisierungselektronik in unserem Shop gilt die Standardgarantie von 24 Monaten.
Als Garantieschein dient die Rechnung, die der gelieferten Ware beiliegt.
Beschreibung der Komponenten SETS zur Herstellung eines freitragenden Schiebetors
Das SET enthält Tragwagen für freitragende Tore mit fünf Rollen, die mit hoch belastbaren Lagern ausgestattet sind. Die Laufwagen bieten eine Einstell- und Schwenkmöglichkeit, wobei die Einstellung dazu dient, den Abstand des Tores zum Boden fein abzustimmen, und die Schwenkfunktion für eine gleichmäßige Belastung aller Lager bei Zug und Druck sorgt. Die Laufwagen werden inklusive Montageplatte geliefert.
Zum Set gehört außerdem ein unterer Anschlag sowie eine Einlaufrolle, die die Belastung des Tores reduziert und zugleich als Anschlag und Sicherheitselement dient.
Die Teile dieses SETS sind so zusammengestellt, dass für ein handbetriebenes Tor keine weiteren Komponenten zugekauft werden müssen (das Set können Sie jedoch beispielsweise ergänzen um ein Hakenschloss oder einen oberen Anschlag). Für die Automatisierung des Tores können Sie bei uns zusätzlich einen Torantrieb sowie elektronisches Zubehör kaufen (Handsender, Signalleuchte, Lichtschranken).
C-Profil wird an den unteren Torrahmen angeschweißt. Für den unteren Rahmen des Tores empfehlen wir ein Vierkantrohr mit mindestens 80x40x2mm; für die übrigen Vierkantrohre eignen sich 40x40, 60x40 oder 80x40 – je nach Durchfahrtsbreite, Gesamtlänge des Torflügels und geplantem Gewicht. Wir beraten Sie gerne. Der Torrahmen muss robust und stabil sein. Wenn der Torrahmen fertig ist, montieren Sie die Laufwagen auf dem Betonfundament (verwenden Sie Stahlanker, Injektionsmörtel, oder betonieren Sie die Laufwagen direkt mit Gewindestangen). Die Maße des Betonfundaments sowie weitere empfohlene Vorgehensweisen erhalten Sie zusammen mit den Produkten. Alternativ können Sie uns kontaktieren, wir beraten Sie gerne.
Ausführlichere Informationen zu freitragenden Toren und den Komponenten, aus denen Sie Ihr Tor zusammenstellen, finden Sie im Abschnitt Häufige Fragen beim Bau eines Schiebetors.
