Set zur Herstellung eines freitragenden Schiebetors mit einer Durchfahrtsbreite von bis zu 4,5 m, mit verzinktem C-Profil
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
297,33 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 70x70x4 | 55 kg |
lagernd
330,97 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 80x80x5 | 78 kg |
Produktbeschreibung Set zur Herstellung eines freitragenden Schiebetors mit einer Durchfahrtsbreite von bis zu 4,5 m, mit verzinktem C-Profil
Komponentensatz für den Bau eines freitragenden Schiebetors in höchster Qualität mit äußerst zuverlässigen Laufrollenlagern und einem feuerverzinkten C-Profil.
Hinweis: Das SET ist gegenüber dem Kauf der einzelnen Komponenten preislich günstiger. Auf Wunsch passen wir den Inhalt des SETS an und gewähren Ihnen einen entsprechenden Rabatt. Wenn Sie einen besonderen Wunsch haben oder sich beraten lassen möchten, kontaktieren Sie uns.
| Das Set enthält: | SADA-01-ZNK | SADA-02-ZNK | ||
|---|---|---|---|---|
 |

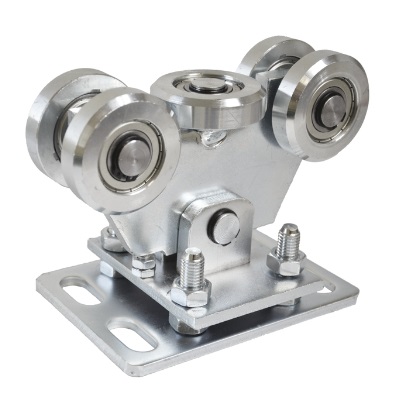

2 × | Laufwagen mit fünf kugelgelagerten Rollen | V-02-4 | V-02-5 |
|
Vollmetall-Laufwagen für freitragende Schiebetore für ein Gewicht von bis zu 600 kg und eine Durchfahrtsbreite von bis zu 5 m. Der Laufwagen wird inklusive Montageplatte geliefert. |
Detailansicht  |
|||
 |
6 m | C-Profil, feuerverzinkt | CP-ZN-70-6 | CP-ZN-80-6 |
|
Dickwandiges, feuerverzinktes C-förmiges Führungsprofil, das an der Unterseite des Tores angeschweißt wird. Das Tor läuft damit auf den im Betonfundament verankerten Laufwagen. Oberflächenbehandlung – Feuerverzinkung |
CP-ZN-70 CP-ZN-80 |
|||
 |
1 × | Unterer Einlauf | SN-1-70 | SN-1-80 |
|
Das Einlaufrad wird am Anfang des C-Profils montiert und fährt in den unteren Anschlag ein, der am Anschlagpfosten angebracht ist. Dadurch wird das Tor im geschlossenen Zustand entlastet. |
|
|||
 |
1 × | Unterer Anschlag | DK-1-70 | DK-1-80 |
|
Die Einfangtasche wird unten am Anschlagpfosten angebracht. Sie entlastet die Laufwagen von den beim Schließen des Tores wirkenden Druck- und Zugkräften. |
DK-1-70 DK-1-80 |
|||
 |
1 × | Metallkappe für C-Profile | SK-1-70 | SK-1-80 |
|
Die Abdeckkappe für das C-Profil eines Schiebetors wird am Anfang und gegebenenfalls auch am Ende des Führungsprofils montiert. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
|
|||
Alle Metallkomponenten sind durch Verzinkung vor Korrosion geschützt. Zur Beschreibung der SET-Komponenten.
Lieferung SETS
Alle SETS für Schiebetore sind auf Lager. Wir liefern Ihnen das SET mit einem Versanddienstleister direkt an Ihre Adresse. Sie können per Nachnahme (beim Fahrer bei der Warenübergabe) oder per Überweisung im Voraus bezahlen. Eine weitere Möglichkeit ist die persönliche Abholung des Sets in Nové Mesto nad Váhom.
Bestellung DES SETS
Sie können das SET bestellen:
| 1. Per E-Mail oder telefonisch, kontaktieren Sie uns. | |
|
2. Über den Warenkorb:
|
Montage eines Schiebetors mit Komponenten aus dem SET
Zum Schiebetor-Set erhalten Sie eine Montagezeichnung mit empfohlenen Maßen für das Betonfundament sowie Beispielmaßen für freitragende Tore.
Gerne beraten wir Sie zur Zusammenstellung Ihres Sets oder zur Montage. Sie können:
| Das Formular ausfüllen | Anrufen oder schreiben |
|---|---|
| Lassen Sie sich von einem Verkäufer beraten | Kontaktieren Sie uns. |
In der Fotogalerie finden Sie Kundenprojekte von Schiebetoren, die auf unseren Komponenten basieren.
Erweiterte Garantie
Für alle Metallkomponenten in diesem SET gilt eine verlängerte Garantie von 36 Monaten. Die Garantie gilt neben den Metallkomponenten auch für Laufrollen der Laufwagen, die das Herzstück des Mechanismus eines freitragenden Tores bilden.
Für alle Elektronik zur Torautomatisierung in unserem Shop gilt die Standardgarantie von 24 Monaten.
Als Garantieschein dient die Rechnung, die der gelieferten Ware beigelegt wird.
Beschreibung des SETS zur Herstellung eines freitragenden Schiebetors
Das komplette SET zur Herstellung eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 4,5 m und ein Gesamtgewicht des freitragenden Tores von maximal 600 kg. Das Komplettset mit einem 6 Meter langen C-Profil ist preislich besonders attraktiv. Auf Anfrage liefern wir das C-Profil auf ganze Meter zugeschnitten. Es kann auch verlängert werden, sodass eine Durchfahrtsbreite von mehr als 4,5 m erreicht werden kann.
Das SET enthält Traglaufwagen für freitragende Tore mit fünf Rollen, die mit hochbelastbaren Lagern ausgestattet sind. Die Laufwagen bieten eine Verstell- und Schwenkmöglichkeit, wobei die Verstellung dazu dient, den Abstand des Tores zum Boden fein einzustellen, und die Schwenkfunktion für eine gleichmäßige Belastung aller Lager bei Zug und Druck sorgt. Die Laufwagen werden inklusive Montageplatte geliefert.
Zum Set gehören außerdem ein unterer Anschlag und ein Einfahrrolle, die das Tor entlasten und zugleich als Anschlag- und Sicherheitselemente dienen.
Die Teile dieses SETS sind so zusammengestellt, dass für ein manuell bedientes Tor keine weiteren Komponenten zugekauft werden müssen (Sie können das Set jedoch beispielsweise ergänzen um ein Hakenschloss oder einen oberen Anschlag). Für die Automatisierung des Tores können Sie bei uns zusätzlich einen Torantrieb und elektronisches Zubehör kaufen (Fernbedienungen, Warnleuchte, Lichtschranken).
Das C-Profil wird an den unteren Torrahmen angeschweißt. Als unteres Vierkantrohr des Torrahmens empfehlen wir mindestens 80x40x2mm; für die übrigen Vierkantrohre empfehlen wir 40x40, 60x40 oder 80x40 – je nach Durchfahrtsbreite, Gesamtlänge des Torflügels und geplantem Gewicht. Wir beraten Sie gerne. Der Torrahmen muss robust und stabil sein. Sobald der Torrahmen fertig ist, montieren Sie die Laufwagen auf dem Betonfundament (verwenden Sie Stahl-Dübel, Injektionsmörtel, oder betonieren Sie die Laufwagen direkt in das Fundament ein, auf Gewindestangen). Die Abmessungen des Betonfundaments sowie weitere empfohlene Vorgehensweisen teilen wir Ihnen zusammen mit den Produkten mit. Alternativ können Sie uns kontaktieren, wir beraten Sie gerne.
Ausführlichere Informationen zu freitragenden Toren und den Komponenten, aus denen Sie Ihr Tor zusammenstellen können, finden Sie im Bereich Häufige Fragen zum Bau eines Schiebetors.
