Technische Anleitung für die Schranken NICE WIDE S, WIDE M und WIDE L

Vergleich der NICE-WIDE-Modelle

Parameter	NICE WIDES	NICE WIDEM	NICE WIDEL
Min. Öffnungszeit	4 s	3,5 s	5 s
Funkempfänger	integriert + SM / OXI	integriert + SM / OXI	integriert + SM / OXI

Gemeinsame Daten der Steuerung

Parameter	Wert
Notstromversorgung	NICE PS324
Photovoltaikversorgung	Nein
Ausgang für Warnleuchte	max. 25 W
CL- / OGI-Ausgänge	24 V DC, max. 10 W pro Ausgang
Eingänge	STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE
Antenne	50 Ω, RG58-Kabel
Einstellung	Potentiometer und Mikroschalter auf der Steuerung

Alle Modelle WIDE S, WIDE M und WIDE L verfügen über einen einfachen integrierten Funkempfänger sowie einen SM-Anschluss für Empfänger der OXI-Familie. Ein aktuelles Beispiel für einen steckbaren Empfänger ist NICE OXIBD; eine Alternative für große Reichweiten ist NICE OXILR mit kompatiblen NICE-ON3ELR-Funkhandsendern.

Weitere Informationen zur gesamten Produktreihe finden Sie in der Kategorie NICE-WIDE-Schranken oder in der Übersicht NICE-Schranken.

Kompatibles Zubehör für NICE-WIDE-Schranken

Die Schranke wird ohne Schrankenbaum verkauft. Wählen Sie zunächst den Schrankenbaum und die Montageplatte passend zum Modell und anschließend die Sicherheits- und Betriebszubehörteile passend zur jeweiligen Einfahrt aus.

Grundausstattung nach Modell

WIDE S und WIDE M: Schrankenbaum NICE XBA19 und Montageplatte NICE SIA1.

WIDE L: Schrankenbaum NICE XBA15 (3 m), NICE XBA14 (4 m) oder NICE XBA5 (5 m) und Montageplatte NICE SIA2.

WIDE L mit 6 m langem Schrankenbaum: zwei Schrankenbäume NICE XBA15, verbunden mit dem Verbindungsteil NICE XBA9.

Sicherheit der Durchfahrt

NICE EPM – Relais-Lichtschranken für den PHOTO-Eingang.
NICE XBA13 – Anfahrschutzgummi für die Unterkante des Schrankenbaums.
NICE WA10 – Reflektorelemente für bessere Sichtbarkeit des Schrankenbaums.

Signalleuchten

NICE XBA4 für WIDE S/M; NICE XBA6 oder NICE XBA18 für WIDE L, abhängig von der Länge des Schrankenbaums.
NICE ELDC – externe LED-Warnleuchte; Ausgang für Warnleuchte max. 25 W.

Auflagen, Unterholm und Sonderlagerungen

NICE WA11 – höhenverstellbare feste Auflage für alle Modelle.
NICE WA12 – bewegliche Auflage für WIDE M/L.
NICE WA13 – Aluminium-Unterholm.
NICE WIA10 – seitlich wegklappbarer Schrankenbaum für WIDE S/M.
NICE WIA11 – Gelenk mit Knickfunktion für WIDE M bei niedrigen Einbauhöhen.

Bedienung und Notstromversorgung

NICE OXIBD – aktueller steckbarer Empfänger der OXI-Familie.
NICE OXILR – Empfänger mit großer Reichweite für kompatible NICE-ON3ELR-Funkhandsender.
NICE PS324 – Notstromversorgung mit integrierter Ladefunktion für WIDE S/M/L.

Wichtig: Leuchten, Gummi, Unterholm, Auflage und weitere Bauteile verändern das Gewicht des Schrankenbaums. Prüfen Sie nach jeder Änderung der Zusammenstellung erneut die Auswuchtung des Schrankenbaums und die Eignung der Feder.

Dokumente und weitere Auswahlmöglichkeiten

Empfohlene Verkabelung für NICE WIDE

Für die Elektroinstallation der Schranke müssen die Kabel vorbereitet werden, bevor das Schrankengehäuse montiert wird. Bei längeren Leitungswegen oder gemeinsamer Verlegung mehrerer Geräte muss die Dimensionierung anhand der konkreten Installation überprüft werden.

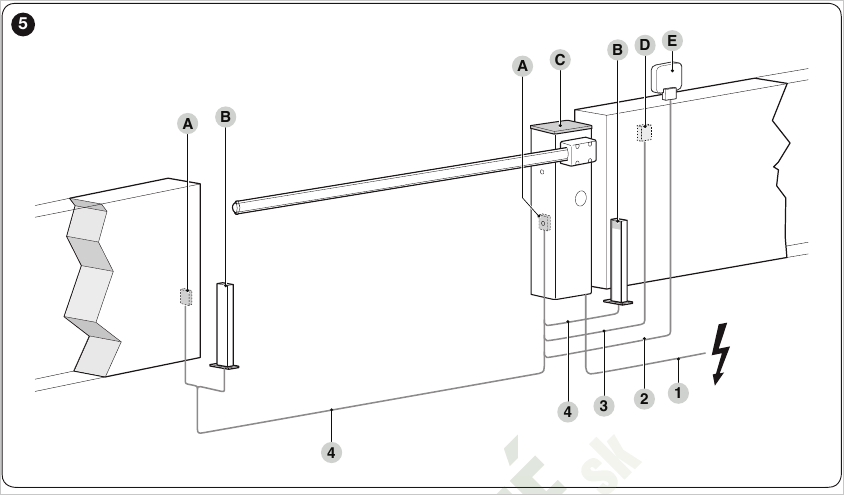

Schematische Anordnung der Geräte und Kabel. Die genauen Querschnitte und maximalen Längen finden Sie in der Tabelle unter dem Schaltplan.

Anschluss	Kabel, Länge und Hinweis
230-V-Stromversorgung	3 x 1,5 mm², max. 30 m. Bei einer Länge über 30 m 3 x 2,5 mm² verwenden und einen separaten Schutzleiter an der Schranke vorsehen.
Warnleuchte	2 x 0,5 mm², max. 30 m. LIGHT-Ausgang.
Schlüsselschalter	2 x 2 x 0,25 mm², max. 30 m. Zwei separate Adern für die Steuerkontakte; können durch ein Kabel 4 x 0,5 mm² ersetzt werden.
Lichtschranke TX	2 x 0,25 mm², max. 30 m. Bei einer Länge von mehr als 30 m bis 40 m 2 x 1 mm² verwenden.
Lichtschranke RX	4 x 0,25 mm², max. 30 m. Bei einer Länge von mehr als 30 m bis 40 m 2 x 1 mm² verwenden.
Eingang OPEN	2 x 0,25 mm², max. 30 m. Schließerkontakt.
Eingang CLOSE	2 x 0,25 mm², max. 30 m. Schließerkontakt.
Antenne	RG58, abgeschirmtes Koaxialkabel, max. 15 m. Empfohlen wird eine möglichst kurze Länge, idealerweise bis zu 5 m.
Kontrollleuchte für geöffnete Schranke	2 x 0,5 mm², max. 30 m. OGI-Ausgang oder Ampel, je nach Einstellung der Mikroschalter 9 und 10.

Montage des Gehäuses und der Fundamentplatte NICE WIDE

Bereiten Sie vor der Montage der Schranke die Kabelschutzrohre vor und prüfen Sie, ob der Untergrund eine feste, ebene und sichere Verankerung ermöglicht. Für WIDE S und WIDE M ist die Fundamentplatte NICE SIA1, für WIDE L die Fundamentplatte NICE SIA2.

Sicherheit: Fundament und Verankerung sind von einem qualifizierten Monteur entsprechend dem Untergrund, den örtlichen Bedingungen und der Belastung der Schranke zu beurteilen. Der Standort darf nicht überflutet werden und muss einen sicheren Zugang zum Gehäuse ermöglichen.

Verankerung auf einem vorbereiteten tragfähigen Fundament

Entfernen Sie die obere Abdeckung und die Rückwand des Schranken-Gehäuses.
Stellen Sie das Gehäuse auf das vorbereitete Fundament und markieren Sie durch die Montageöffnungen die vier Verankerungspunkte.
Nehmen Sie das Gehäuse beiseite und bohren Sie an den markierten Stellen Löcher.
Setzen Sie vier geeignete Spreizanker ein.
Setzen Sie das Gehäuse wieder an seinen Platz und befestigen Sie es mit geeigneten Muttern und Unterlegscheiben.

Anker, Muttern und Unterlegscheiben für die direkte Verankerung sind nicht im Lieferumfang enthalten.

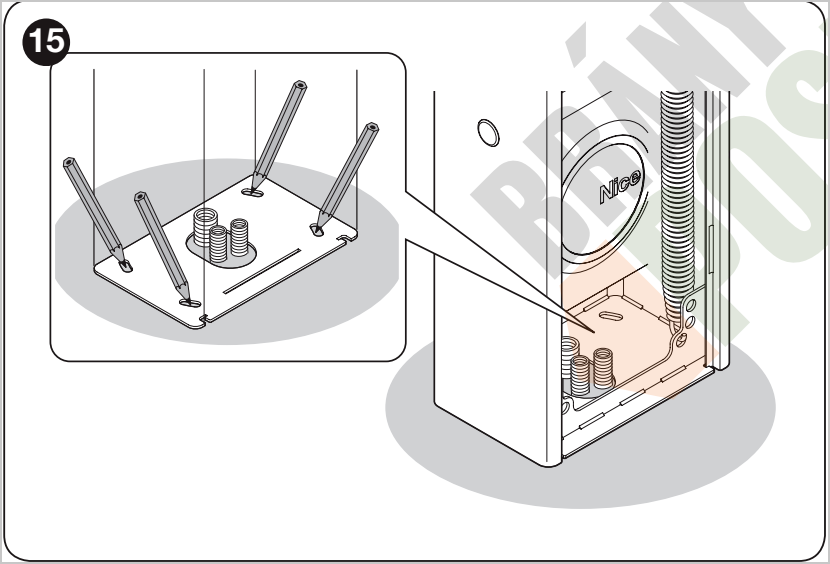

Das Gehäuse dient als Schablone zur präzisen Markierung der vier Verankerungspunkte.

Neues Betonfundament mit Fundamentplatte

Anforderung	Wert laut Handbuch
Mindestdicke des Betons	150 mm
Bewehrung	Stahlbewehrung
Betonvolumen	mehr als 0,2 m³
Richtwert für das Fundament	Dicke 250 mm, Fläche 0,8 m²; etwa 0,9 × 0,9 m
Nachträgliche Verankerung der Platte im Beton	4 Anker mit M12-Schrauben; Zugfestigkeit mindestens 400 kg laut Dokumentation

Heben Sie die Fundamentgrube aus und verlegen Sie Schutzrohre für die Stromkabel.

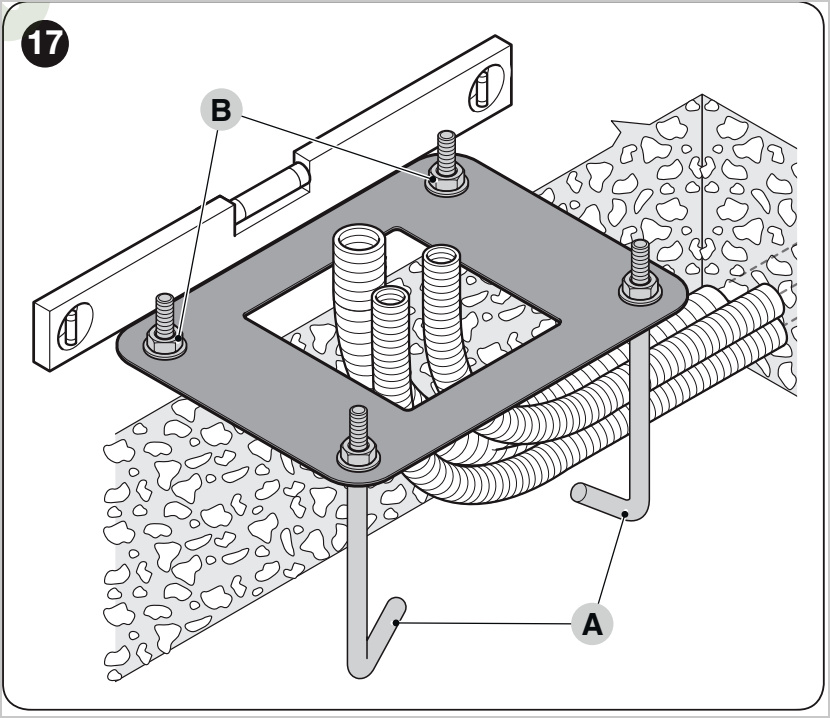

Befestigen Sie vier Verankerungshaken an der Fundamentplatte. Setzen Sie auf jeden Haken jeweils eine Mutter und eine Unterlegscheibe auf der Ober- und Unterseite der Platte.
Prüfen Sie die Lage der Kabelschutzrohre in der mittigen Öffnung der Platte.

Die Fundamentplatte muss waagerecht bleiben; führen Sie die Kabelschutzrohre durch ihre mittige Öffnung.

Wichtig: Ziehen Sie die untere Mutter jedes Verankerungshakens bis zum Ende des Gewindes fest.

Gießen Sie den Beton ein und setzen Sie die Fundamentplatte noch vor Beginn des Abbindens ein.
Richten Sie die Platte bündig mit der Oberfläche, parallel zum künftigen Schrankenbaum und exakt waagerecht aus.
Warten Sie, bis der Beton vollständig ausgehärtet ist. Laut Handbuch dauert dies in der Regel etwa zwei Wochen.
Entfernen Sie die vier oberen Muttern und Unterlegscheiben von den Verankerungshaken.
Öffnen Sie das Gehäuse, setzen Sie es auf die Verankerungshaken und befestigen Sie es mit den zuvor entfernten Muttern und Unterlegscheiben.

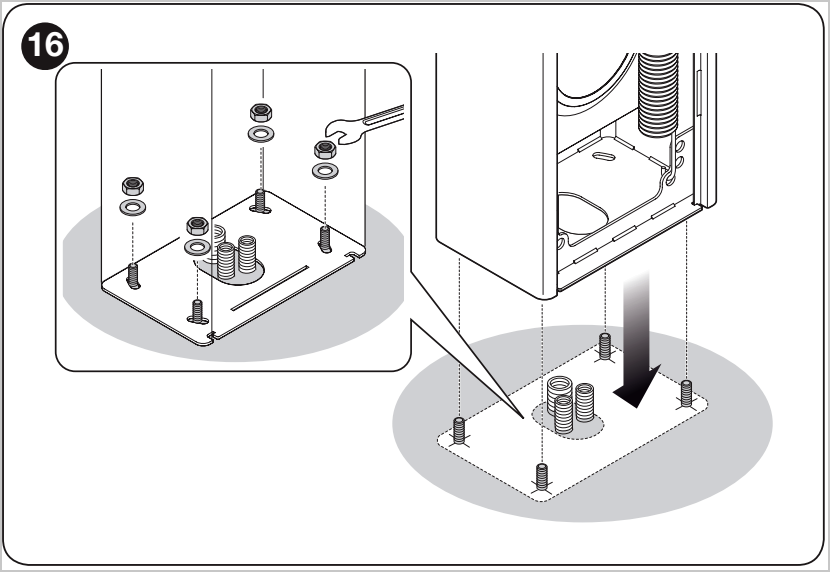

Nach dem Aushärten des Fundaments wird das Gehäuse auf die vier Verankerungspunkte gesetzt und mit Muttern und Unterlegscheiben gesichert.

Anderer Untergrund als Stahlbeton: Prüfen Sie dessen Festigkeit und Tragfähigkeit. Laut Handbuch müssen die vier Verankerungspunkte einer Belastung von etwa 1.000 kg sicher standhalten. Der Monteur muss den konkreten Ankertyp entsprechend dem Untergrund festlegen.

Anschluss der Steuerung NICE WIDE

Die Steuerung WIDE verfügt über separate Klemmen für die Stromversorgung des Zubehörs, Sicherheitseingänge, Steuereingänge, die Warnleuchte, die Beleuchtung und die Antenne. Nicht verwendete NC-Eingänge müssen entsprechend der Anschlussart mit der gemeinsamen Klemme überbrückt werden.

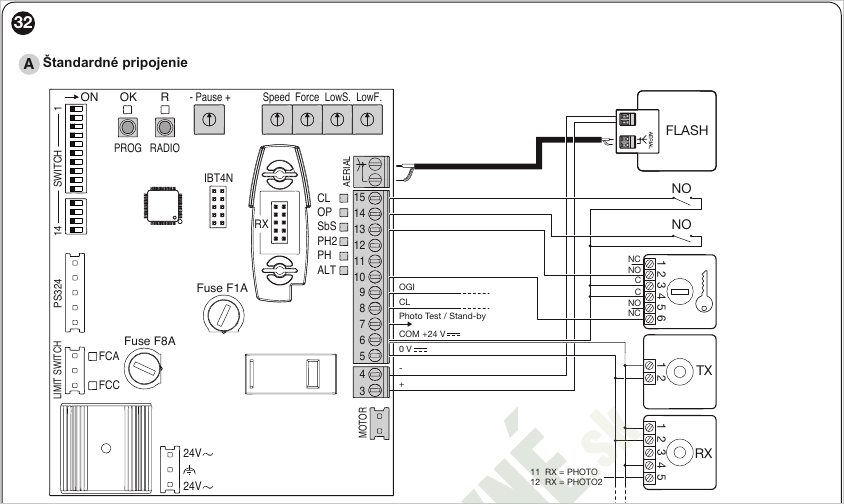

Standardanschluss der Warnleuchte, der Steuereingänge und der Lichtschranken.

Klemmen	Bezeichnung / Typ	Funktion
3 - 4	LIGHT Ausgang	Warnleuchte. Während der Bewegung blinkt sie in Intervallen von etwa 0,5 s ein und 0,5 s aus.
5	SERVICES 24 V DC	Stromversorgung des Zubehörs mit 24 V DC, maximal 200 mA.
6 - 8	CL Ausgang	Beleuchtung oder Ampelausgang, je nach Einstellung. Bei der Standardeinstellung schaltet sie sich zu Beginn des Manövers ein und etwa 60 s nach dessen Ende aus.
6 - 9	OGI Ausgang	Kontrollleuchte für geöffnete Schranke oder Ampelausgang, je nach Einstellung. Bei der Standardeinstellung ist sie bei geschlossener Schranke aus, bei geöffneter Schranke eingeschaltet und blinkt während der Bewegung.
6 - 10	STOP NC-Eingang	Sperren oder sofortiges Anhalten des Manövers durch eine Sicherheitseinrichtung.
6 - 11	PHOTO NC-Eingang	Lichtschranken für den Schließvorgang. Eine Aktivierung während des Schließvorgangs führt je nach Einstellung zum Anhalten oder zur Umkehr der Bewegung.
6 - 12	PHOTO 2 NC-Eingang	Lichtschranken für die Öffnungsbewegung. Eine Aktivierung während des Öffnens bewirkt je nach Einstellung einen Stopp oder eine Richtungsumkehr.
6 - 13	SbS NO-Eingang	Schrittbefehl. Die Standardfolge lautet Open - Stop - Close - Stop.
6 - 14	OPEN NO-Eingang	Öffnungsbefehl. Die Folge lautet Open - Stop - Open - Stop.
6 - 15	CLOSE NO-Eingang	Schließbefehl. Die Folge lautet Close - Stop - Close - Stop.
7	24 V / Photo test / Stand-by 24 V DC	Hilfsversorgung 24 V DC, maximal 200 mA. Je nach gewähltem Modus wird dieser Anschluss für den Lichtschrankentest oder die Stand-by-Funktion verwendet.
AERIAL	Antenne Eingang	Anschluss der Empfängerantenne, Widerstand 50 Ω, Kabel RG58.

Einstellung des Arms und der Endlagen

Vor der Programmierung muss der Arm mechanisch korrekt montiert und ausgewuchtet sein. Außerdem muss die Steuerung die Bewegungsrichtung und die Endlagen kennen. Die Schranke verfügt über Endschalter mit den Bezeichnungen FCA und FCC.

Auswuchten des Arms

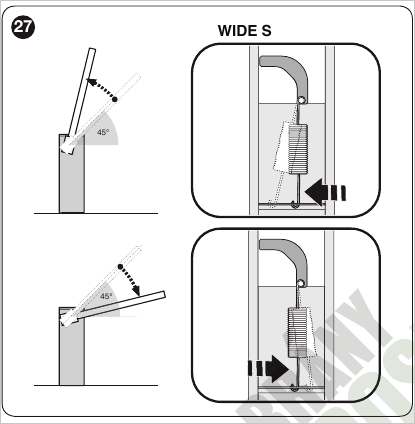

Ausgleichsmechanismus WIDE S.

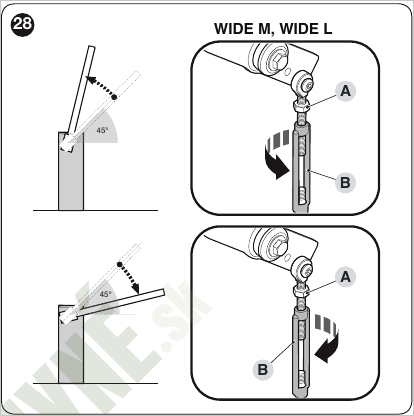

Ausgleichsmechanismus WIDE M und WIDE L.

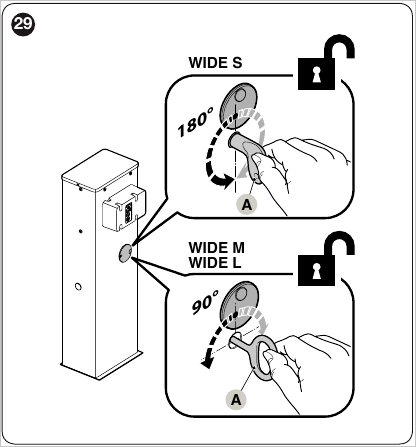

Antrieb entriegeln und den Arm ungefähr auf 45° einstellen.
Prüfen, ob der Arm in dieser Position stehen bleibt. Hebt sich der Arm, die Federwirkung verringern; sinkt er ab, die Federwirkung entsprechend dem Mechanismus des jeweiligen Modells erhöhen.
Die Prüfung ungefähr bei 20° und 70° wiederholen. Der Arm darf sich nicht selbstständig ruckartig heben oder senken.

Prüfung der Endschalter

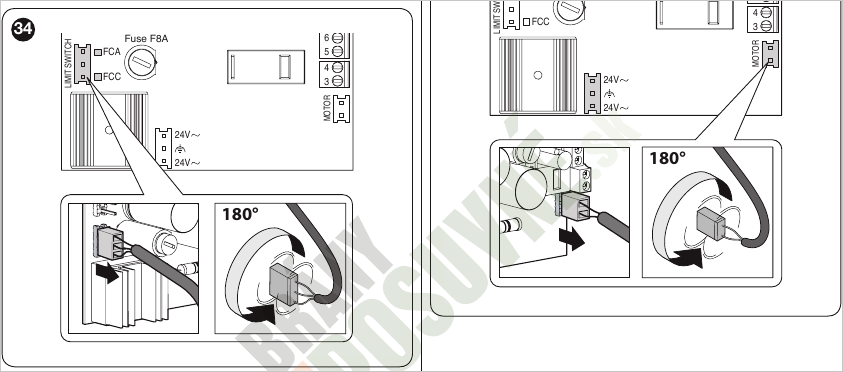

Stimmen die LED-Anzeige FCA/FCC oder die Bewegungsrichtung des Arms nicht, den betreffenden Stecker nach dem Trennen der Stromversorgung um 180° drehen.

Antrieb entriegeln und den Arm manuell in die geschlossene Position bewegen.
In der geschlossenen Position muss FCC ausgeschaltet und FCA eingeschaltet.
Den Arm manuell in die geöffnete Position bewegen.
In der geöffneten Position muss FCA ausgeschaltet und FCC eingeschaltet.
Den Arm ungefähr auf 45° einstellen und den Antrieb wieder verriegeln.

Der Endschalter für die Verlangsamung muss ungefähr 20° vor dem mechanischen Anschlag schalten. Muss der genaue Verlangsamungspunkt angepasst werden, sind die Nocken der Endschalter einzustellen.

Prüfung der Bewegungsrichtung

Alle Programmier-Mikroschalter auf OFF stellen.
Den Arm ungefähr auf 45° einstellen.
Einen kurzen Impuls an den Eingang OPEN geben.
Der Arm muss sich in Öffnungsrichtung bewegen. Bewegt er sich in die entgegengesetzte Richtung, den Motorstecker um 180° drehen und die Prüfung wiederholen.

Programmierung der Schranke NICE WIDE

Die NICE WIDE wird nicht wie die Robus-Antriebe über die Programmierebenen L1 bis L8 programmiert. Die Grundeinstellung erfolgt über eine Kombination aus Potentiometern A bis E,, Mikroschaltern 1 bis 14 und den Tasten PROG und RADIO an der Steuerung.

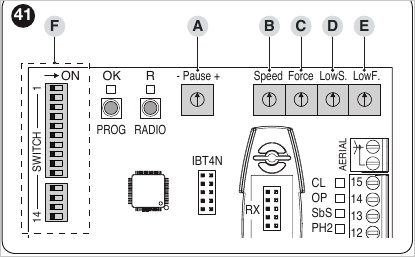

Bedienelemente auf der Steuerplatine.

Potentiometer A bis E

Element	Einstellung
A – Pause	Pausenzeit zwischen dem Ende der Öffnungsbewegung und dem Beginn des automatischen Schließens. Wird nur im Automatikbetrieb verwendet.
B – Speed	Maximale Geschwindigkeit des Arms vom Bewegungsbeginn bis zum Verlangsamungspunkt.
C – Force	Empfindlichkeit der Hinderniserkennung vom Bewegungsbeginn bis zum Verlangsamungspunkt. Bei einer Auslösung wird die Bewegungsrichtung umgekehrt.
D – Low Speed	Geschwindigkeit des Arms im verlangsamten Bewegungsabschnitt vom Endschalter bis zur Endlage.
E – Low Force	Empfindlichkeit der Hinderniserkennung im verlangsamten Bewegungsabschnitt.

Die Potentiometerwerte werden bei den Mikroschaltern 13 und 14 auf OFF eingestellt.. Nach der Feinabstimmung wird die Einstellung gespeichert, indem die Mikroschalter 13 und 14 wieder auf ON gestellt werden.

Einlesen des Eingangs ALT und der mechanischen Anschläge

Den Arm ungefähr auf die Hälfte des Bewegungswegs stellen.
Die Mikroschalter 13 und 14 auf OFF stellen.
Die Taste PROG ungefähr 3 Sekunden lang gedrückt halten.
Die Steuerung liest den Zustand des Eingangs ALT/STOP ein und startet die Sequenz: vollständig schließen – vollständig öffnen – vollständig schließen.
Wurde die Position der Endschalternocken nach der Programmierung verändert, müssen die mechanischen Anschläge erneut eingelesen werden.
Nach den Bewegungsprüfungen Geschwindigkeit, Kraft und Verlangsamung mit den Potentiometern einstellen.
Nach Abschluss der Einstellung die Mikroschalter 13 und 14 auf ON stellen.

Nach erfolgreichem Einlesen blinkt die OK-LED ungefähr einmal pro Sekunde grün. Wird während des normalen Betriebs die Einstellung eines Mikroschalters oder Potentiometers geändert, verwendet die Steuerung die zuvor gespeicherten Werte und die OK-LED weist durch oranges Blinken darauf hin.

Programmier-Mikroschalter 1 bis 14

Mikroschalter / Position	Funktion
1 - 2 OFF - OFF	Manueller Betrieb. Die Bewegung erfolgt nur, solange der Befehl anliegt.
1 - 2 ON - OFF	Halbautomatischer Betrieb. Ein Befehl führt den gesamten Öffnungs- oder Schließvorgang aus.
1 - 2 OFF - ON	Automatikbetrieb. Ein Befehl öffnet die Schranke; nach der eingestellten Pause schließt sie automatisch.
1 - 2 ON - ON	Automatikbetrieb mit Funktion „Immer schließen“. Nach einem Stromausfall beginnt die Schranke zu schließen, falls sie geöffnet geblieben ist.
3 EIN	Mehrfamilienhausmodus. Während des Öffnens werden weitere SbS- oder OPEN-Befehle bis zum vollständigen Öffnen ignoriert. Während des Schließens stoppt ein weiterer Befehl die Bewegung und öffnet die Schranke.
3 AUS	Die Mehrfamilienhausfunktion ist ausgeschaltet.
4 EIN	Der Schritt-für-Schritt-Befehl arbeitet im Zyklus Öffnen – Schließen – Öffnen – Schließen.
4 AUS	Der Schritt-für-Schritt-Befehl arbeitet im Zyklus Öffnen – Stopp – Schließen – Stopp.
5 EIN	Vorwarnblinken. Die Warnleuchte beginnt vor dem Start des Manövers zu blinken, etwa 5 s im Automatikbetrieb und 2 s im manuellen Betrieb.
5 AUS	Das Vorwarnblinken ist ausgeschaltet.
6 EIN	Die Warnleuchte leuchtet oder blinkt während des Manövers und während der Pause vor dem automatischen Schließen.
6 AUS	Die Warnleuchte ist nur während der Bewegung der Schranke in Betrieb.
7 EIN	Schließen unmittelbar nach der Durchfahrt durch die Lichtschranken. Nach dem Freigeben der Lichtschranken schließt sich die Schranke nach etwa 5 s.
7 AUS	Die Funktion ist ausgeschaltet.
8 EIN	Der PHOTO-Eingang greift auch während des Öffnens ein. Im halbautomatischen oder automatischen Betrieb wird der Öffnungsvorgang nach dem Freigeben der Lichtschranken erneut gestartet.
8 AUS	Der PHOTO-Eingang greift nur während des Schließens ein.
9 - 10 AUS - AUS	Der OGI-Ausgang ist eine Kontrollleuchte für die geöffnete Schranke und der CL-Ausgang dient der Beleuchtung.
9 - 10 EIN - AUS	Einbahnampel und Beleuchtung. OGI arbeitet als grünes Licht, CL bleibt für die Beleuchtung zuständig.
9 - 10 AUS - EIN	Wechselampel für Ein- und Ausfahrt. OGI und CL steuern je nach Richtung und Zustand der Schranke rotes oder grünes Licht.
9 - 10 EIN - EIN	Über Oview einstellbare Ampel. Die voreingestellte Logik verwendet grünes Licht bei geöffneter Schranke und rotes Licht bei geschlossener Schranke.
11 EIN	Schnelles Räumen der Durchfahrt. Die Zeiten für das beschleunigte Öffnen oder Schließen werden über Oview eingestellt.
11 AUS	Das schnelle Räumen der Durchfahrt ist ausgeschaltet.
12 EIN	Über Oview definierte Funktion; standardmäßig Lichtschrankentest. Klemme 7 wird als 24-V-Ausgang für den Lichtschrankentest verwendet.
12 AUS	Klemme 7 ist ein permanenter 24-V-Ausgang für Zubehör.
13 - 14 AUS - AUS	Test- und Einstellmodus. Die Steuereinheit arbeitet mit den aktuellen Potentiometerwerten und ermöglicht Einstellungen während der Tests.
13 - 14 EIN - EIN	Programmiersperre. Speichert und sperrt die Werte der Potentiometer und Mikroschalter.
13 - 14 EIN - AUS oder AUS - EIN	Ungültige Kombination.

Ausgänge des Funkempfängers

Alle Modelle WIDE S, WIDE M und WIDE L verfügen über einen integrierten Funkempfänger sowie einen SM-Steckplatz für Empfänger der OXI-Familie; ein aktuelles Beispiel für einen Steckempfänger ist der NICE OXIBD. Eine Alternative für größere Reichweite ist der NICE OXILR mit LoRa-Technologie, für den kompatible NICE ON3ELR-Fernbedienungen erforderlich sind. Bei der Standardzuordnung haben die Empfängerausgänge folgende Funktionen:

Empfängerausgang	Funktion
1	SbS – Schritt-für-Schritt-Befehl
2	STOPP
3	OPEN – Öffnen
4	CLOSE – Schließen
5	CL – Beleuchtungs- oder Ampelausgang
6	Kanal 1
7	Funkkanal 2

Sonderfunktionen NICE WIDE

Funktion	Beschreibung
Funktion „Immer schließen“	Wenn der Modus 1 - 2 auf EIN - EIN eingestellt ist und die Schranke nach Wiederherstellung der Stromversorgung geöffnet ist, startet die Steuereinheit automatisch den Schließvorgang mit Vorwarnblinken.
Schließen nach Durchfahrt durch die Lichtschranken	Steht Mikroschalter 7 auf EIN, wird die Pause im Automatikbetrieb verkürzt und die Schranke schließt sich etwa 5 Sekunden nach dem Freigeben der Lichtschranken.
Ampel	Die Mikroschalter 9 und 10 ändern die Funktion der Ausgänge OGI und CL. Die Ausgänge können als Kontrollleuchte, Beleuchtung, Einbahnampel oder Wechselampel für Ein- und Ausfahrt betrieben werden.
Erzwungene Bewegung im Totmannbetrieb	Wenn eine Sicherheitseinrichtung die Bewegung blockiert, ermöglicht die Steuereinheit eine erzwungene Bewegung, solange der Befehl gedrückt gehalten wird. Dieser Modus ist für Wartungs- oder Notfälle vorgesehen.
Wartungsanzeige	Die Steuereinheit kann anhand der Anzahl der ausgeführten Manöver auf einen Wartungsbedarf hinweisen. Der Schwellenwert wird über Oview eingestellt.

Fehlerbehebung und Diagnose

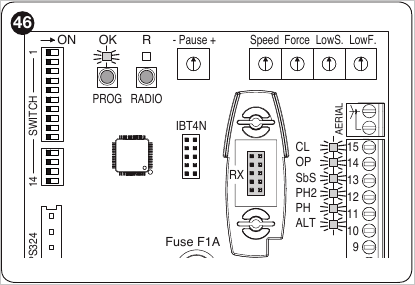

Position der LEDs OK und R sowie der Eingangskontrollleuchten auf der Steuerplatine.

Grundlegende Störungen

Problem	Ursache und Prüfung
Mit der Fernbedienung lässt sich die Schranke nicht bedienen und die LED an der Fernbedienung leuchtet nicht.	Ursache: Batterie des Handsenders leer. Prüfung: Batterie im Handsender prüfen und austauschen.
Die LED am Handsender leuchtet, aber die Schranke reagiert nicht.	Ursache: Der Handsender ist nicht im Empfänger gespeichert. Prüfung: Speicherung des Handsenders gemäß dem Abschnitt separater Artikel zum Koppeln von Handsendern.
Die Schranke reagiert auf keinen Befehl.	Ursache: Die Stromversorgung fehlt oder eine Sicherung ist beschädigt. Prüfung: Netzversorgung und Sicherungen F1 und F2 prüfen.
Der Bewegungsablauf startet nicht und die Warnleuchte blinkt nicht.	Ursache: Die Steuerung erhält keinen Befehl. Prüfung: LED des SbS-Eingangs oder die Anzeige am Empfänger prüfen. Bei einem Funkbefehl sollte die OK-LED zweimal schnell blinken.
Die Schranke bewegt sich und ändert anschließend die Richtung.	Ursache: Kraft zu niedrig eingestellt oder Schrankenbaum schlecht ausbalanciert. Prüfung: Ausbalancierung des Schrankenbaums und Einstellung der Potenziometer Force und Low Force prüfen.
Die Schranke bewegt sich langsam oder fährt nicht aus der Endposition los.	Ursache: Die Steuerung hat die Endpositionen nicht korrekt eingelernt. Prüfung: Endschalter prüfen und das Einlernen der Anschläge.
Die Schranke fährt in die entgegengesetzte Richtung.	Ursache: Motor falsch angeschlossen. Prüfung: Bewegungsrichtung prüfen und Motorstecker prüfen.

Diagnose anhand des Blinkens der OK-LED

Blinkmuster der OK-LED	Bedeutung und Prüfung
Leuchtet nicht	Störung oder fehlende Stromversorgung der Steuerung. Prüfung: Stromversorgung und Sicherungen prüfen.
Leuchtet dauerhaft	Schwerwiegende Anomalie der Steuerung. Prüfung: Stromversorgung trennen und wieder einschalten; bleibt der Zustand bestehen, die Steuerung prüfen.
Blinkt einmal pro Sekunde	Normaler Zustand. Prüfung: Die Steuerung funktioniert ordnungsgemäß.
Zweimal schnell blinken, dann Pause	Lichtschranke ausgelöst. Prüfung: Eingänge PHOTO und PHOTO 2 sowie den Durchfahrtsbereich prüfen.
Dreimal schnell blinken, dann Pause	Hinderniserkennung zwischen den Endschaltern ausgelöst. Prüfung: Ausbalancierung des Schrankenbaums und Krafteinstellung prüfen.
Viermal schnell blinken, dann Pause	ALT/STOP-Eingang ausgelöst. Prüfung: STOP-Stromkreis und angeschlossene Sicherheitseinrichtungen prüfen.
Fünfmal schnell blinken, dann Pause	Problem mit der Hardware der Motorsteuerung. Prüfung: Etwa 30 s warten, einen neuen Befehl versuchen und gegebenenfalls die Stromversorgung trennen und wieder anschließen.
Sechsmal schnell blinken, dann Pause	Temperaturgrenzwert überschritten. Prüfung: Warten, bis die Steuerung abgekühlt ist.

Kontroll-LEDs der Eingänge

LED	Bedeutung des Zustands
STOP	Aus: Der STOP-Eingang ist aktiv oder der Stromkreis ist unterbrochen. Ein: Normalzustand des STOP-Eingangs.
PH	Aus: Lichtschranke PHOTO ausgelöst. Ein: Normalzustand des PHOTO-Eingangs.
PH2	Aus: Lichtschranke PHOTO 2 ausgelöst. Ein: Normalzustand des PHOTO-2-Eingangs.
SbS	Aus: Der Schrittbetriebs-Eingang ist nicht aktiv. Ein: Der SbS-Eingang ist aktiv.
OP	Aus: Der OPEN-Eingang ist nicht aktiv. Ein: Der OPEN-Eingang ist aktiv.
CL	Aus: Der CLOSE-Eingang ist nicht aktiv. Ein: Der CLOSE-Eingang ist aktiv.
FCA	Aus: Der Öffnungsendschalter ist betätigt, der Schrankenbaum ist geöffnet. Ein: Der Schrankenbaum befindet sich nicht am Öffnungsendschalter.
FCC	Aus: Der Schließendschalter ist betätigt, der Schrankenbaum ist geschlossen. Ein: Der Schrankenbaum befindet sich nicht am Schließendschalter.

Lebensdauer der Schranke NICE WIDE

Die Anleitung für die Schranken NICE WIDE gibt eine geschätzte Lebensdauer von bis zu 500 000 Arbeitszyklen. Die tatsächliche Lebensdauer hängt von den Einsatzbedingungen, der Länge des Schrankenbaums, den Anbauteilen am Schrankenbaum und davon ab, wie oft Sicherheitseinrichtungen in den Bewegungszyklus eingreifen.

Faktor	S	M	L
Staubige oder sandige Umgebung	10 %	10 %	10 %
Salzhaltige Umgebung	10 %	10 %	10 %
Aluminium-Unterholm am Schrankenbaum	5 %	5 %	5 %
Bewegliche Schrankenbaumstütze	-	15 %	15 %
Umgebungstemperatur über 40 °C oder unter 0 °C	5 %	5 %	5 %
Bewegung durch Lichtschranke unterbrochen	10 %	15 %	15 %
Bewegung durch STOP-Eingang unterbrochen	10 %	15 %	15 %
Geschwindigkeitstrimmer auf über 50 % eingestellt	10 %	10 %	15 %
Krafttrimmer auf über 50 % eingestellt	5 %	10 %	10 %

Die Prozentwerte werden addiert. Je höher der resultierende Belastungsindex, desto geringer ist die erwartete Anzahl der Arbeitszyklen. Bei einem Belastungsindex von etwa 30 % beträgt die Lebensdauer ungefähr 200.000 Zyklen.

Notstromakku, Lichtschranken und Beleuchtung

Für die Notstromversorgung der Schranken WIDE S, WIDE M und WIDE L ist NICE PS324 mit integrierter Ladefunktion vorgesehen. Ermöglicht den Notbetrieb bei einem Stromausfall; die Anzahl der Bewegungen hängt vom Ladezustand des Akkus und der Belastung der Anlage ab.

Die Sicherheitslichtschranken werden an die Eingänge PHOTO und PHOTO 2 angeschlossen. Bei der Standardeinstellung greift der Eingang PHOTO während des Schließens ein; bei aktiviertem Mikroschalter 8 kann er auch während des Öffnens eingreifen. Steht Mikroschalter 12 auf ON, wird Klemme 7 für den Test der Lichtschranken verwendet.

Die Warnleuchte wird an den Ausgang LIGHT angeschlossen. Die Ausgänge CL und OGI können je nach Einstellung der Mikroschalter 9 und 10 für die Beleuchtung, als Anzeige für die geöffnete Schranke oder zur Ampelsteuerung verwendet werden. Die Leistung eines Ausgangs für eine Anzeige oder Ampel beträgt maximal 10 W.

Kompatible Schrankenbaumbeleuchtungen: für WIDE S und WIDE M NICE XBA4; für WIDE L NICE XBA6 oder NICE XBA18 je nach Anlagenlänge. Prüfen Sie nach der Montage erneut die Balance des Schrankenbaums.

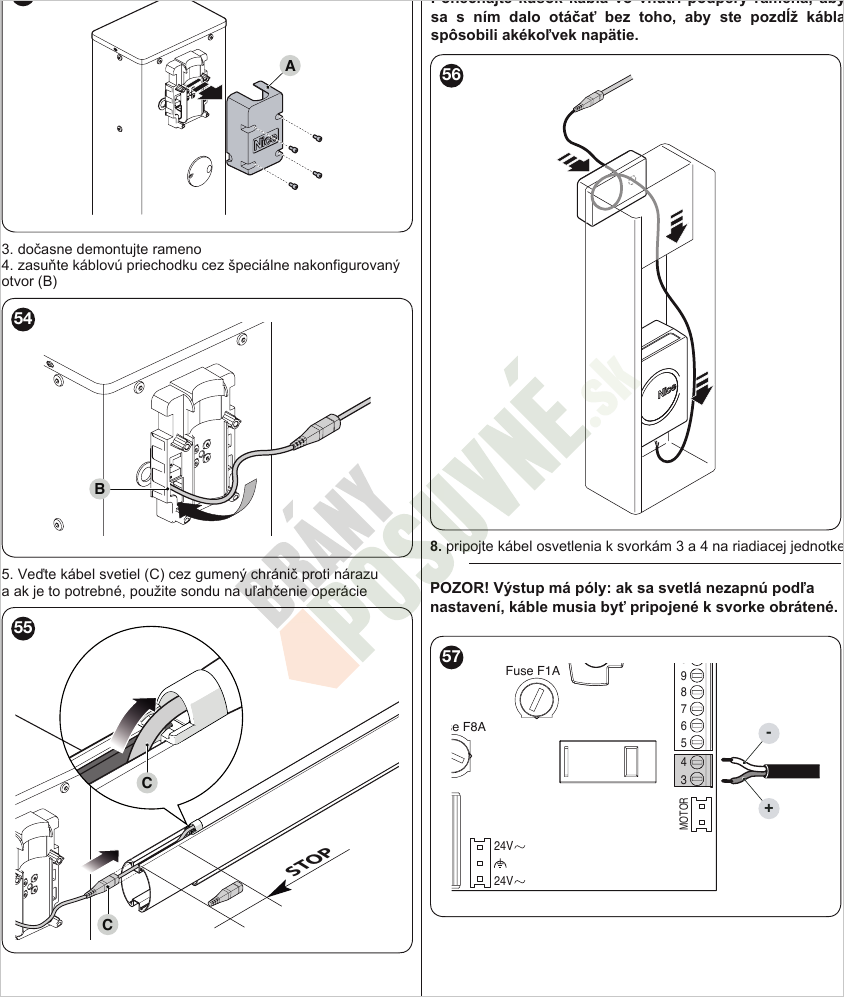

Kabelführung durch die Halterung und den Schrankenbaum. Achten Sie beim Anschluss an die Klemmen 3 und 4 auf die Polarität.

Manuelle Entriegelung der Schranke NICE WIDE

Bei einem Stromausfall oder Wartungsarbeiten kann die Schranke mit dem Schlüssel entriegelt und der Schrankenbaum von Hand bewegt werden.

Bei WIDE S wird durch eine Drehung des Schlüssels um 180° entriegelt, bei WIDE M und WIDE L durch eine Drehung um 90°.

Die Schlossabdeckung verschieben.
Den Entriegelungsschlüssel einstecken.
Bei WIDE S den Schlüssel um 180° drehen, bei WIDE M und WIDE L um 90°.
Den Schrankenbaum von Hand in die gewünschte Position bewegen.
Zum Verriegeln den Schlüssel zurückdrehen, abziehen und die Schlossabdeckung schließen.

Bestellung und technische Beratung

Fragen Sie uns zur Verkabelung oder zur Auswahl der Anlage

Wenn Sie die gesuchte Information nicht gefunden haben, schreiben Sie uns an [email protected] oder rufen Sie uns an unter +43 650 223 8243. Wir beraten Sie bei der Auswahl der Schranke, des Schrankenbaums, der Feder, der Sicherheitseinrichtungen und des Zubehörs.

Diese Angaben benötigen wir für die Auswahl der Anlage

lichte Durchfahrtsbreite und gewünschte Schrankenbaumlänge,
voraussichtliche Anzahl der Zyklen pro Stunde,
Liste der Zusatzausstattung am Schrankenbaum: Beleuchtung, Schutzgummi, Unterholm oder bewegliche Stütze,
gewünschte Bedienungsart und Sicherheitseinrichtungen.

Technischer Hinweis: Der elektrische Anschluss, die Einstellung der Kraft und die Prüfung der Sicherheitseinrichtungen müssen von einer qualifizierten Person entsprechend der jeweiligen Installation und den geltenden Vorschriften durchgeführt werden.

Zurück zum Anfang des technischen Inhalts

Seite drucken

Telefon:	+43 650 223 8243
E-Mail:	[email protected]
