Anschluss eines externen Empfängers einer anderen Marke an den NICE Robus RBS-Antrieb
Ein externer Empfänger einer anderen Marke benötigt in der Regel eine Stromversorgung und einen Relaisausgang. Die Antriebe Robus RBS liefern 24 V Gleichstrom, und der Relaisausgang wird an denselben Eingang wie ein kabelgebundener Taster angeschlossen. Der Relaisausgang wird an denselben Eingang wie ein kabelgebundener Taster angeschlossen.
Schritt 1. Stromversorgung des externen Empfängers
Wenn Sie zusätzliche Geräte an den Antrieb anschließen möchten, die eine externe Stromversorgung benötigen (z. B. externer Empfänger, Signalisierungsbeleuchtung, Schlüsselschalter, Magnetkarten usw.), schließen Sie das Gerät wie in der Abbildung gezeigt an. Die bereitgestellte Spannung beträgt 24 V DC, −30 % bis +50 %, bei einem maximalen Strom von 100 mA.
(NICE RBA3) (NICE RBA3R10)
Schritt 2. Relais-Eingang
Das Relais wird an den Eingang SBS angeschlossen (bei älteren Steuerungen mit P.P. bezeichnet). Alternativ können Sie das Relais an den Eingang OPEN anschließen und die automatische Schließfunktion nutzen. In diesem Fall öffnet der externe Empfänger das Tor lediglich; nach einer zeitgesteuerten Pause wird es automatisch geschlossen.
Anschließend muss am Robus der Schritt „Erkennung der angeschlossenen Antriebsgeräte“ durchgeführt werden – Vorgehensweise:
Schritt 3. Erkennung der angeschlossenen Antriebsgeräte
Nach jedem Anschließen, Trennen oder Ändern der Verdrahtung von Zusatzgeräten an den BlueBUS-Eingängen und STOP muss eine Erkennungsphase der Zusatzgeräte.
- Drücken Sie die Taste „Open“ und „Stop/Set“ und halten Sie sie gedrückt.
- Sobald sie schnell blinken, L1 und L2, lassen Sie die Tasten los.
- Warten Sie einige Sekunden, bis die Steuerung den Erkennungsvorgang der Geräte abgeschlossen hat.
- Wenn alles ordnungsgemäß funktioniert hat, sollte die STOP-LED leuchten und L1 und L2 sollten erlöschen. Es ist auch möglich, dass L3 und L4blinken, wenn Sie die Erkennungsphase der Flügellänge.

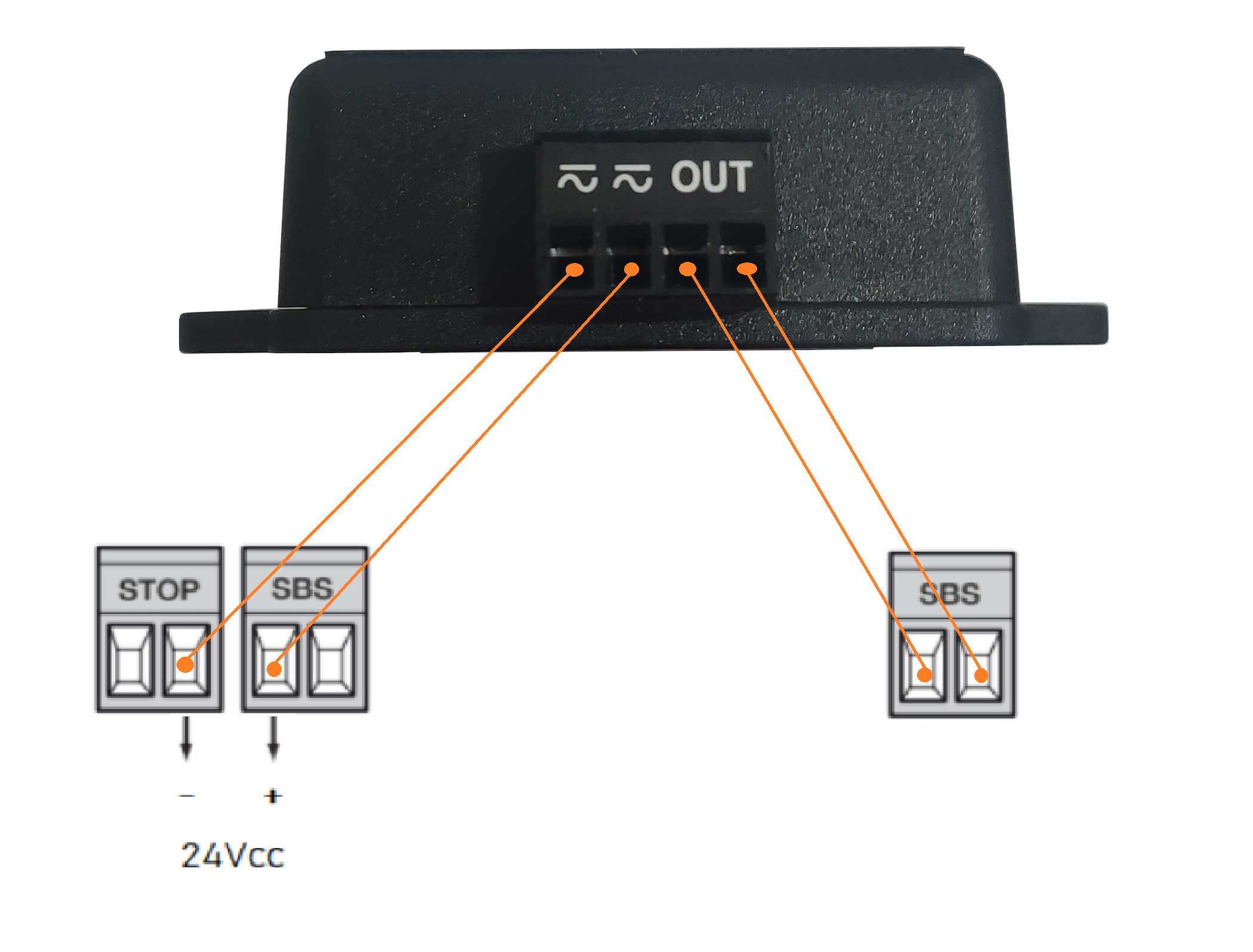

Anschlussbeispiel für das GSM-Modul GSM-05 an die Steuerung NICE RBA3R10 (NICE-ROBUS-Antrieb):

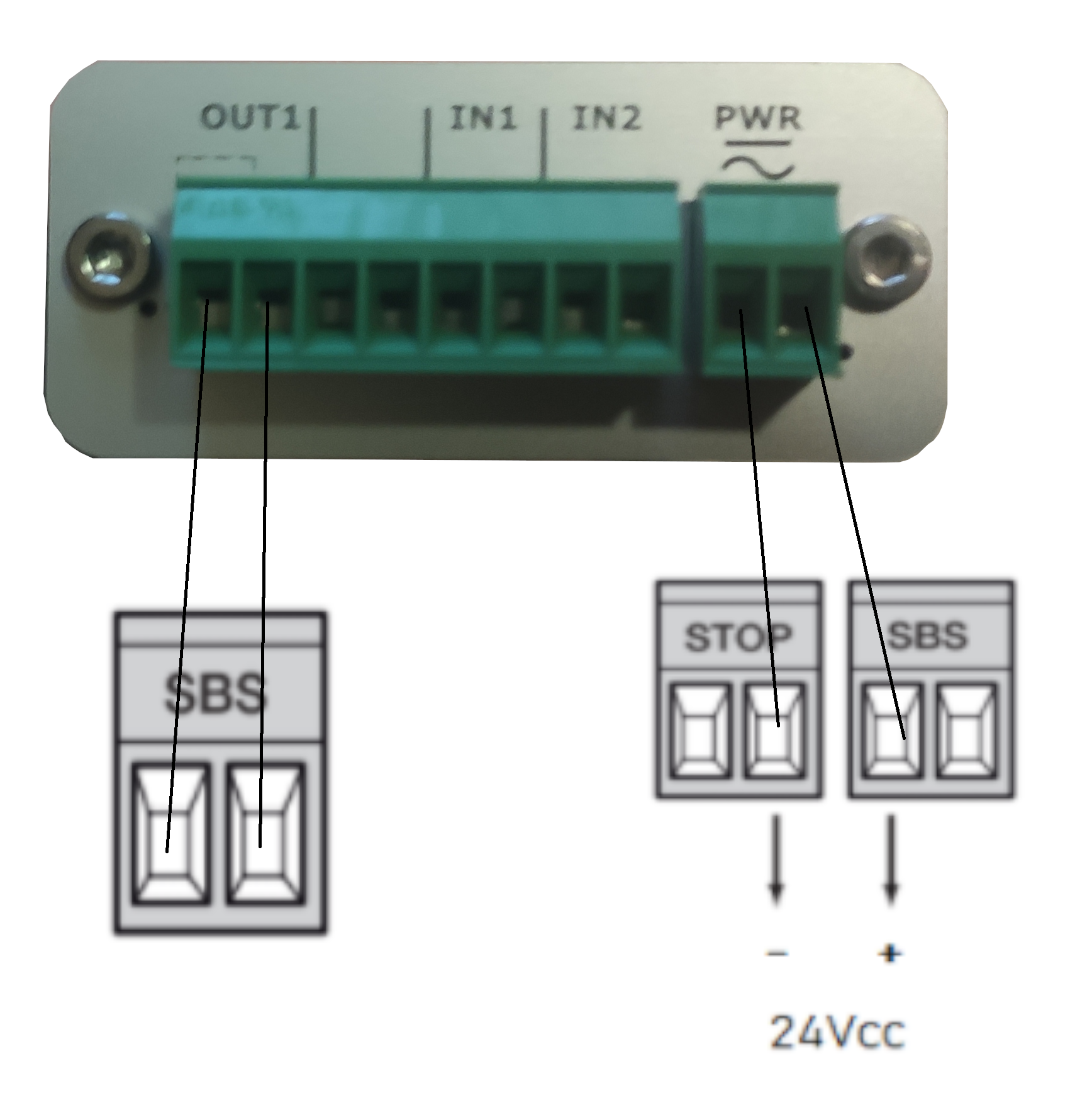

Anschlussbeispiel für das GSM-Modul GSM LITE 3+ an die Steuerung NICE RBA3R10 (NICE-ROBUS-Antrieb):
