Zurücksetzen von NICE-Steuergeräten


Vor dem Zurücksetzen können Sie Folgendes versuchen:

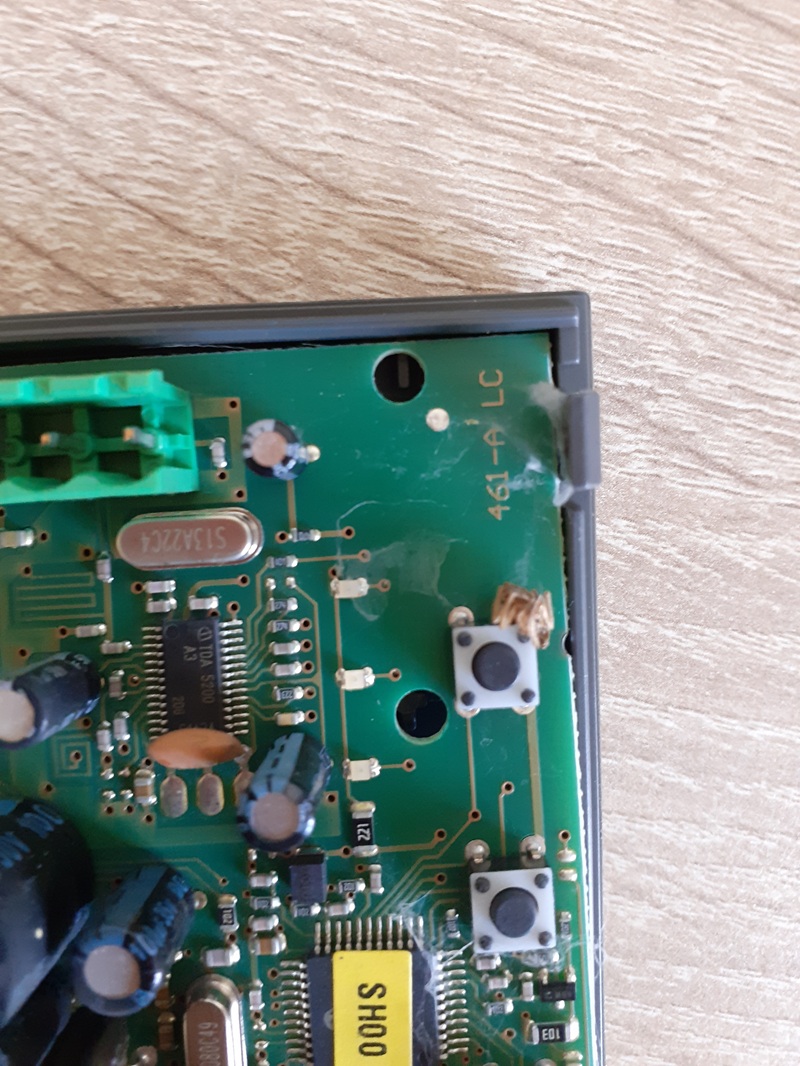

  • Reinigen Sie den Antrieb, die Steuerung und die Lichtschranken, auch von innen. Häufig ist die Ursache Spinnweben, Schmutz auf den Abdeckungen der Lichtschranken usw.
  • Entriegeln Sie das Tor und prüfen Sie von Hand, ob sich irgendwo ein mechanisches Hindernis befindet. Ein Hindernis kann auch erst nach der Installation auftreten, z. B. durch Temperaturänderungen usw.
  • Wenn Sie vermuten, dass ein Fehler an den Lichtschranken vorliegt, trennen Sie diese ab und testen Sie den Antrieb ohne sie.


Zurücksetzen der Steuerung MCU1 und MCU4 (Antrieb NICE Robus RBS 400/600/600HS)

Hinweis: Mit diesem Vorgang wird nur der Speicher der Steuerung gelöscht. Die darin gespeicherten Fernbedienungen bleiben erhalten.
Zurücksetzen:

  1. Drücken Sie gleichzeitig die erste Taste (Open) und die dritte Taste (Close) und halten Sie beide gedrückt.
  2. Sobald alle LEDs leuchten, lassen Sie die Tasten los.
  3. Warten Sie, bis die Steuerung zurückgesetzt wurde.

Erkennung der angeschlossenen Antriebsgeräte

Nach jedem Anschließen, Trennen oder Ändern der Verkabelung zusätzlicher Geräte an BlueBUS-Eingängen und STOP muss die Erkennungsphase der Zusatzgeräte. Der Antrieb weist Sie selbst auf die erforderliche Durchführung dieses Vorgangs hin, indem die LEDs L1 und L2 blinken.

Erkennung der angeschlossenen Geräte des Antriebs NICE Robus RBS400, RBS600, RBS600HS
  1. Drücken Sie die Taste "Open" und "Stop/Set" und halten Sie sie gedrückt.
  2. Sobald L1 und L2schnell zu blinken beginnen, lassen Sie die Tasten los.
  3. Warten Sie einige Sekunden, bis die Steuerung (MCU1 oder MCU4) die Erkennung der Geräte abgeschlossen hat.
  4. Wenn alles korrekt verlaufen ist, sollte die STOP-LED leuchten und L1 und L2 sollten erlöschen. Es kann auch sein, dass L3 und L4blinken, wenn Sie die Phase zur Erkennung der Flügellänge.

Erkennung der Torflügellänge

Damit das Tor korrekt bewegt werden kann (insbesondere für die Berechnung der Anfahr- und Nachlaufstrecke sowie der Teilöffnung), muss der Antrieb die Länge des Torflügels selbst ermitteln. Während dieses Vorgangs bewegt der Antrieb das Tor von einem Anschlag zum anderen und ermittelt mithilfe eines Schalters die Torlänge.

Erkennung der Länge des Schiebetorflügels durch den Antrieb NICE Robus RBS400, RBS600, RBS600HS
  1. Drücken Sie die Tasten "Close" und "Stop/Set" und halten Sie sie gedrückt.
  2. Sobald der Bewegungszyklus beginnt, lassen Sie die Tasten los.
  3. Der Öffnungszyklus sollte beginnen. Falls nicht, drücken Sie die Taste "Stop/Set" und überprüfen Sie die Einstellung der Torlaufrichtung (siehe Auswahl der Torlaufrichtung) und beginnen Sie erneut mit Schritt 1.
  4. Öffnet sich das Tor dagegen in die richtige Richtung, warten Sie, bis der Antrieb den Öffnungs- und anschließenden Schließzyklus abgeschlossen hat.

Programmierung des Antriebs

Die vollständige Programmierung des Antriebs finden Sie unter Programmierung des Antriebs mit Steuerung MCU1 oder MCU4.

Zurücksetzen der Steuerung RBA3 (Antrieb NICE Robus 400/600/1000 und RUN1500)

Hinweis: Mit diesem Vorgang wird nur der Speicher der Steuerung gelöscht. Die darin gespeicherten Fernbedienungen bleiben erhalten.
Zurücksetzen:

  1. Drücken Sie gleichzeitig die erste Taste (Open) und die dritte Taste (Close) und halten Sie beide gedrückt.
  2. Sobald alle LEDs leuchten, lassen Sie die Tasten los.
  3. Warten Sie, bis die Steuerung zurückgesetzt wurde.

Erkennung der angeschlossenen Antriebsgeräte

Nach jedem Anschließen, Trennen oder Ändern der Verkabelung zusätzlicher Geräte an BlueBUS-Eingängen und STOP muss die Erkennungsphase der Zusatzgeräte. Der Antrieb weist Sie selbst auf die erforderliche Durchführung dieses Vorgangs hin, indem die LEDs L1 und L2 blinken.

Erkennung der angeschlossenen Geräte des Antriebs NICE Robus RB600
  1. Drücken Sie die Taste "Open" und "Stop/Set" und halten Sie sie gedrückt.
  2. Sobald L1 und L2schnell zu blinken beginnen, lassen Sie die Tasten los.
  3. Warten Sie einige Sekunden, bis die Steuerung die Erkennung der Geräte abgeschlossen hat.
  4. Wenn alles korrekt verlaufen ist, sollte die STOP-LED leuchten und L1 und L2 sollten erlöschen. Es kann auch sein, dass L3 und L4, sofern Sie die Phase zur Ermittlung der Torflügellänge noch nicht durchgeführt haben.

Ermittlung der Länge des Schiebetors

Damit das Tor korrekt bewegt wird (insbesondere für die Berechnung der Beschleunigungs- und Bremswege sowie der Teilöffnung), muss der Antrieb die Länge des Torflügels selbst ermitteln. Dabei bewegt der Antrieb das Tor von einem Anschlag zum anderen und ermittelt mithilfe eines Schalters die Torlänge.

Ermittlung der Länge des Schiebetorflügels mit dem NICE Robus RB600-Antrieb
  1. Drücken Sie die Tasten „Close“ und „Stop/Set“ und halten Sie sie gedrückt
  2. Sobald der Bewegungsvorgang beginnt, lassen Sie die Tasten los
  3. Der Öffnungsvorgang sollte beginnen. Falls nicht, drücken Sie die Taste „Stop/Set“ und überprüfen Sie die Einstellung der Torlaufrichtung (siehe Auswahl der Torlaufrichtung) und beginnen Sie erneut mit Schritt 1.
  4. Öffnet sich das Tor hingegen in die richtige Richtung, warten Sie, bis der Antrieb den Öffnungs- und anschließenden Schließvorgang abgeschlossen hat.

Programmierung des Antriebs

Die vollständige Programmierung des Antriebs finden Sie unter Programmierung des Antriebs mit der Steuerung RBA3



Zurücksetzen der Steuerung RBA4/A und RBA4 (NICE Road 200/400-Antrieb)

Hinweis: Mit diesem Vorgang wird nur der Speicher der Steuerung gelöscht. Die darin gespeicherten Fernbedienungen bleiben erhalten.
Zurücksetzen:

  1. Halten Sie gleichzeitig die erste Taste (Open oder Radio) und die dritte Taste (Close oder P.P.) gedrückt
  2. Sobald alle LEDs leuchten, lassen Sie die Tasten los
  3. Warten Sie, bis die Steuerung zurückgesetzt ist

Antrieb erneut einstellen:
Eine ausführliche Anleitung finden Sie auch hier: fortamigo.de/na-posuvnu-branu/pohon-pre-posuvne-brany-do-400-kg-nice-road-rd400

Ermittlung der Torflügellänge

Damit das Tor korrekt bewegt wird (insbesondere für die Berechnung der Beschleunigungs- und Bremswege sowie der Teilöffnung), muss der Antrieb die Länge des Torflügels selbst ermitteln. Dabei bewegt der Antrieb das Tor von einem Anschlag zum anderen und ermittelt mithilfe eines Schalters die Torlänge.

Ermittlung der Länge des Schiebetorflügels mit dem NICE Road RD400-Antrieb

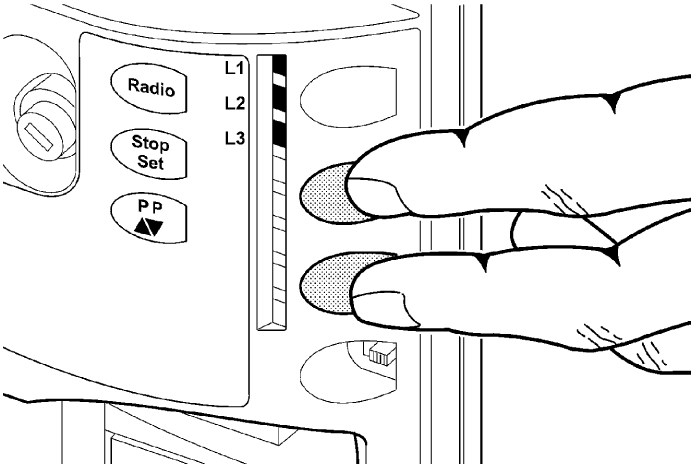

  1. Halten Sie gleichzeitig die zweite Taste (Stop/Set) und die dritte Taste (Close oder P.P.) gedrückt
  2. Sobald der Bewegungsvorgang beginnt, lassen Sie die Tasten los
  3. Der Öffnungsvorgang sollte beginnen. Falls nicht, drücken Sie die zweite Taste (Stop/Set) und überprüfen Sie die Einstellung der Torlaufrichtung (siehe Auswahl der Torlaufrichtung) und beginnen Sie erneut mit Schritt 1.
  4. Öffnet sich das Tor hingegen in die richtige Richtung, warten Sie, bis der Antrieb den Öffnungs- und anschließenden Schließvorgang abgeschlossen hat.

Programmierung des Antriebs

Die vollständige Programmierung des Antriebs finden Sie unter Programmierung des Antriebs mit der Steuerung RBA4

Zurücksetzen ohne Lichtschranken

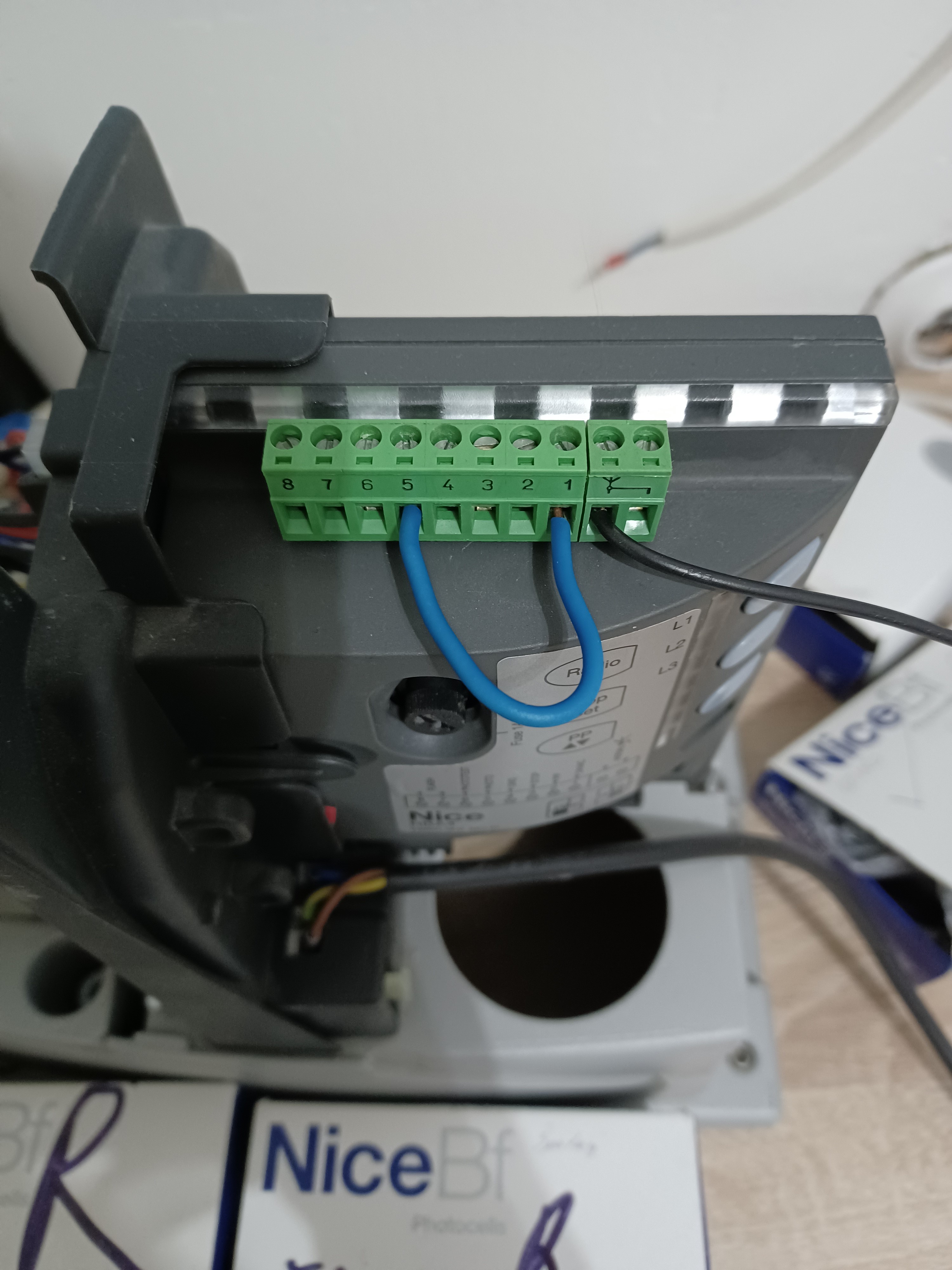

Besteht der Verdacht, dass die Lichtschranken nicht korrekt funktionieren, trennen Sie sie ab und verbinden Sie an der Steuerung die Eingänge 1 und 5 miteinander (gilt nur für den Road-Antrieb mit Steuerung RBA4). Damit ist der Stromkreis der Lichtschranken geschlossen und Sie können die korrekte Funktion des Antriebs ohne Lichtschranken prüfen.



Zurücksetzen der Steuerung MC424L (NICE Wingo 2024/3524-Antrieb)

Hinweis: Mit diesem Vorgang wird nur der Speicher der Steuerung gelöscht. Die darin gespeicherten Fernbedienungen bleiben erhalten.
Zurücksetzen:

  1. Trennen Sie die Steuerung vom Stromnetz (oder ziehen Sie die Versorgungssicherung F1 heraus) und warten Sie, bis alle LEDs erloschen sind.
  2. Drücken Sie an der Steuerung die Tasten P1 und P2 und halten Sie sie gedrückt (die Steuerung muss weiterhin spannungsfrei sein)
  3. Halten Sie P1 und P2 gedrückt und schließen Sie die Steuerung wieder ans Stromnetz an (oder setzen Sie die Versorgungssicherung wieder ein)
  4. Lassen Sie die Tasten genau nach 3 Sekunden (also während der dritten Sekunde) los
  5. War der Löschvorgang erfolgreich, erlöschen alle LEDs für eine Sekunde. Ist das nicht der Fall und blinken die LEDs weiter, muss der Löschvorgang von Anfang an wiederholt werden

Um zu prüfen, ob der Speicher korrekt gelöscht wurde, trennen Sie die Steuerung vom Stromnetz (oder ziehen Sie die Versorgungssicherung F1 heraus) und warten Sie, bis alle LEDs erloschen sind. Nach dem erneuten Anschließen ans Stromnetz sollten bei vollständigem Löschen alle LEDs etwa sechs Sekunden lang blinken. Blinken die LEDs nur drei Sekunden lang, war das Löschen wahrscheinlich nicht erfolgreich und muss wiederholt werden.

Antrieb erneut einstellen: Eine ausführliche Anleitung finden Sie auch hier: fortamigo.de/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Ermittlung des Bewegungsablaufs der Torflügel

Damit das Tor korrekt bewegt wird (insbesondere für die Berechnung der Beschleunigungs- und Bremswege sowie der Teilöffnung), muss die Steuerung den Öffnungswinkel der Torflügel selbst ermitteln. Dabei bewegt die Steuerung die Torflügel von einem Anschlag zum anderen und ermittelt den Öffnungsweg des Tors.

Hinweis: Falls Sie die Ermittlung des Bewegungsablaufs der Torflügel bereits durchgeführt haben, müssen Sie vor einer erneuten Ermittlung den Speicher der Steuerung löschen.

Prüfen Sie vor der Ermittlung des Bewegungsablaufs der Torflügel, ob die an den Eingängen angeschlossenen Geräte STOP, FOTO und FOTO1 in Ordnung und korrekt angeschlossen sind. Wird eines davon während der Ermittlung aktiviert, muss der Vorgang wiederholt werden. Die Torflügel sollten sich idealerweise etwa in der halb geöffneten Position befinden. Dazu entriegeln Sie die Antriebe, bewegen die Flügel von Hand in die halb geöffnete Position und verriegeln sie anschließend wieder. Bewegen Sie den Torflügel nach dem Verriegeln des Motors immer noch ein Stück von Hand, damit der Motor einrastet. Grundsätzlich spielt es jedoch keine Rolle, in welcher Position sich die Torflügel vor der Ermittlung befinden.

Die Ermittlung des Bewegungsablaufs der Torflügel erfolgt automatisch in folgenden Schritten:

  1. Drücken Sie die Taste P2
  2. Beide Torflügel öffnen sich ein Stück
  3. Der sekundäre (untere) Torflügel schließt sich
  4. Der primäre (obere) Torflügel schließt sich
  5. Der primäre (obere) Torflügel öffnet sich
  6. Nach Ablauf der programmierten Verzögerungszeit des sekundären Motors beginnt sich der sekundäre (untere) Torflügel zu öffnen. Ist die Verzögerung nicht passend, drücken Sie die Taste P2 und stellen Sie eine geeignete Verzögerung ein
  7. Die Steuerung ermittelt den erforderlichen Bewegungsweg bis zur vollständigen Öffnung des Tors (bzw. bis zum Erreichen der mechanischen Anschläge)
  8. Beide Torflügel schließen sich vollständig. Die einzelnen Torflügel beginnen zeitversetzt zu schließen, damit sie beim Schließen nicht aneinanderstreifen
  9. Die Steuerung speichert die ermittelten Werte und der Vorgang ist ABGESCHLOSSEN.

Alle oben genannten Phasen müssen nacheinander und ohne Ihr Eingreifen ablaufen. Läuft eine Phase nicht korrekt ab, stoppen Sie sie durch Drücken der Taste P1 und passen Sie gegebenenfalls die Einstellungen an und wiederholen Sie den Vorgang.

Programmierung der Antriebssteuerung

Die vollständige Programmierung der Steuerung finden Sie unter Programmierung der Steuerung MC424L



Zurücksetzen der Steuerung MC424LR10 (NICE Wingo 2024/3524-Antrieb)

Hinweis: Mit diesem Vorgang wird nur der Speicher der Steuerung gelöscht. Die darin gespeicherten Fernbedienungen bleiben erhalten.
Zurücksetzen:

  1. Halten Sie gleichzeitig die erste Taste (OPEN) und die dritte Taste (CLOSE) gedrückt
  2. Sobald alle LEDs L1..L8 zu blinken beginnen (nach etwa 3–4 Sekunden), lassen Sie die Tasten los
  3. Warten Sie 5 Sekunden. Anschließend ist die Steuerung auf die Werkseinstellungen zurückgesetzt.

Erstinbetriebnahme der Steuerung (oder Ermittlung nach dem Zurücksetzen)

  1. Stellen Sie die DIP-Schalter zur Auswahl des Antriebsmodells gemäß Tabelle 2.6 in der Bedienungsanleitung der Steuerung ein bzw. überprüfen Sie ihre Einstellung
    Hinweis: Motor WG2024: 1-unten, 2-oben, 3-unten, 4-unten; WG3524: 1-oben, 2-oben, 3-unten, 4-unten; TOO3024: 1-unten, 2-oben, 3-oben, 4-unten; TOO4524: 1-oben, 2-oben, 3-oben, 4-unten; SFAB2024: 1-unten, 2-unten, 3-unten, 4-oben; nicht spezifiziertes Modell: 1-oben, 2-unten, 3-unten, 4-unten
  2. Entriegeln Sie die Torflügel manuell und bringen Sie sie in eine Zwischenposition (Öffnungswinkel ca. 45°). Verriegeln Sie die Antriebe wieder und ziehen Sie leicht an den Torflügeln, bis die Motoren einrasten.
  3. Drücken Sie an der Steuerung gleichzeitig die zweite Taste (STOP/SET) und die dritte Taste (CLOSE). Lassen Sie die Tasten los, sobald sich die Torflügel zu bewegen beginnen.
  4. Die Torflügel führen die folgende Bewegungsabfolge aus (die Bewegungserkennung kann jederzeit durch Drücken der STOP-Taste abgebrochen werden).
    1. Beide Torflügel öffnen sich ein Stück.
      Hinweis: Sollten sie sich in die entgegengesetzte Richtung bewegen, sich also ein Stück schließen, muss der Vorgang durch Drücken der STOP-Taste abgebrochen, die Steuerung von der Stromversorgung getrennt und die Polarität an beiden Motoren vertauscht werden. Sollte sich ein Torflügel öffnen und der andere schließen, muss die Polarität nur an dem Motor vertauscht werden, der mit dem Schließen begonnen hat. Mit dem Vertauschen der Polarität ist gemeint, die Kabel am dreipoligen Motoranschluss des jeweiligen Motors zwischen der Klemme + (Plus) und der Klemme - (Minus) zu tauschen.
    2. Der untere Torflügel schließt vollständig.
      Hinweis: Sollte sich der falsche Torflügel (also der obere) in Bewegung setzen, muss der Vorgang durch Drücken der STOP-Taste abgebrochen, die Steuerung von der Stromversorgung getrennt und die kompletten dreipoligen Motoranschlüsse M1 und M2 vertauscht werden.
    3. Der obere Torflügel schließt vollständig.
    4. Der obere Torflügel beginnt sich zu öffnen, kurz danach auch der untere Torflügel.
      Hinweis: Wenn die Verzögerungszeit nicht ausreicht, kann sie in der Programmierung geändert werden; siehe Kapitel 5.2.2, LED L6 „Verzögerung des Torflügels“.
    5. Beide Torflügel öffnen sich vollständig.
    6. Der untere Torflügel beginnt sich zu schließen, kurz danach auch der obere Torflügel.
    7. Die Torflügel schließen vollständig und die Steuerung speichert ihre Endpositionen.
    8. Fertig.

Programmierung der Antriebssteuerung

Die vollständige Programmieranleitung für die Steuerung finden Sie unter Programmierung der Steuerung MC424LR10

Zurücksetzen der Steuerung ROA40R10 (Antrieb NICE Rox ROX600 und ROX1000)

Weiter zu Anleitung zum Zurücksetzen des Antriebs NICE Rox.
