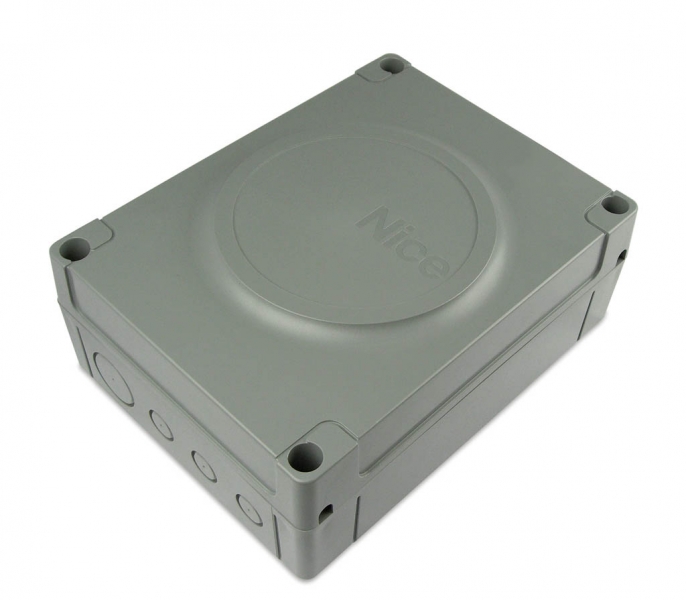

NICE Moonclever MC424L – Steuerzentrale für 24-V-Antriebe der Drehtorantriebsfamilie Wingo
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
284,54 € inkl. MwSt.
| Gewicht |
|---|
| 1,50 kg |
Produktbeschreibung NICE Moonclever MC424L – Steuerzentrale für 24-V-Antriebe der Drehtorantriebsfamilie Wingo
Austausch der Steuerzentrale
Die Steuerzentrale NICE MC424L wird nicht mehr hergestellt. Bei Ihrer Bestellung liefern wir Ihnen daher die neuere Version NICE MC424LR10.
NICE Moonclever MC424L ist eine Steuerzentrale zur Automatisierung einflügeligen, oder zweiflügeligen Tore. Antriebe müssen damit kompatibel sein und eine Versorgungsspannung von 24 V DC haben.
Kompatibel ausschließlich mit den ausdrücklich aufgeführten Drehtorantrieben:
Steuerzentrale MC424L enthält Steuereinheit MCA2, die in einem standardisierten Kunststoffgehäuse Moonclever. Sie verfügt über einen Anschluss des Typs SM zum Anschluss eines Funkempfängers (SMXI, OXI, ...) für Handsender (Flor, Era Flor, Era One, Era Inti,...).
Dank der 24-V ist sie auch für das Solarsystem NICE Solemyo geeignet, das die Stromversorgung auch an Standorten ohne Zugang zum Stromnetz ermöglicht. Außerdem kann die Steuereinheit mit einer Notstrombatterie NICE PS124versorgt werden, die nach einem Stromausfall noch mehrere Stunden lang einige Öffnungs- und Schließvorgänge des Drehtors ermöglicht. Im Standby-Modus beträgt der Verbrauch der Steuereinheit mit angeschlossenem Funkempfänger nur 2 W (bei Versorgung über die Batterie PS124oder das Solarsystem Solemyo beträgt der Verbrauch nur 0,1 W).
Diagnose mithilfe einer Diagnose-LED.
Nach der automatischen Erfassung der Torflügellänge werden die Beschleunigungs- und Verzögerungsintervalle beim Öffnen und Schließen eingestellt. Außerdem lassen sich Kraft, Geschwindigkeit, Teilöffnung für Fußgänger usw. einstellen, siehe Programmierung der Antriebssteuerung. Die Hinderniserkennung während der gesamten Bewegung des Torflügels gewährleistet einen sicheren Betrieb der Motoren.
Die Steuerzentrale NICE Moonclever MC424L ist für die klimatischen Bedingungen in der Slowakei geeignet und erfüllt alle europäischen Sicherheitsnormen.
Kompatibles Zubehör für die Steuerzentrale NICE Moonclever MC424L
Wir empfehlen, passendes optionales Zubehör zur Steuerzentrale dazuzubestellen:
| Was | Warum | Typ |
|---|---|---|
| Warnleuchte | Die Warnleuchte signalisiert die Torbewegung durch Blinken – ideal für Ausfahrten mit eingeschränkter Sicht. Außerdem verfügt sie über eine integrierte Antenne, die die Reichweite des Handsenders erhöht. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Lichtschranken | Beim Schließen erkennen sie Hindernisse und stoppen die Bewegung – so fährt das Tor weder gegen ein Auto noch gegen Personen. | |
| Sender |
Für die Fernbedienung des Tors. |
- FloR (Flo2R-s, Flo4R-s) |
| Empfänger | Für die Fernbedienung des Tors erforderlich. | - OXI - SMXI |
| Antenne | Für eine größere Reichweite der Fernbedienung. | - im Signallicht integriert ML24T - nur Antenne ABFKIT, oder ABF |
| Tastatur | Falls Sie die Fernbedienung vergessen oder viele Fahrzeuge bzw. Personen zu Ihnen kommen und Sie nicht jedem eine Fernbedienung geben oder das Tor einzeln öffnen möchten. | - MOTXR |
Handbuch zur NICE Moonclever MC424L-Steuerung
Das Handbuch zur NICE Moonclever MC424L-Steuerung können Sie hier herunterladen:
Handbuch zur NICE Moonclever MC424L-Steuerung

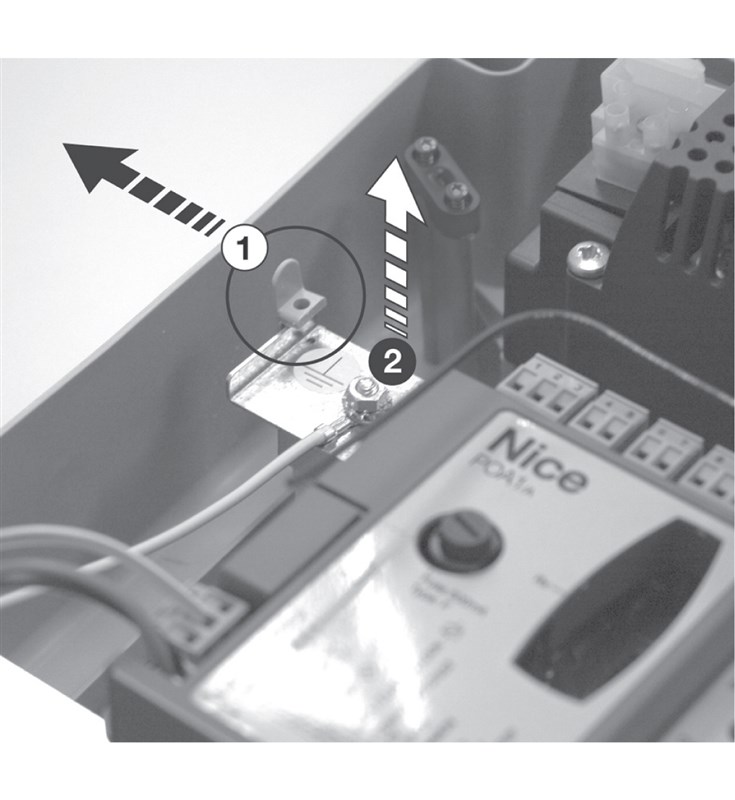

Einbau der NICE Moonclever MC424L-Steuerung

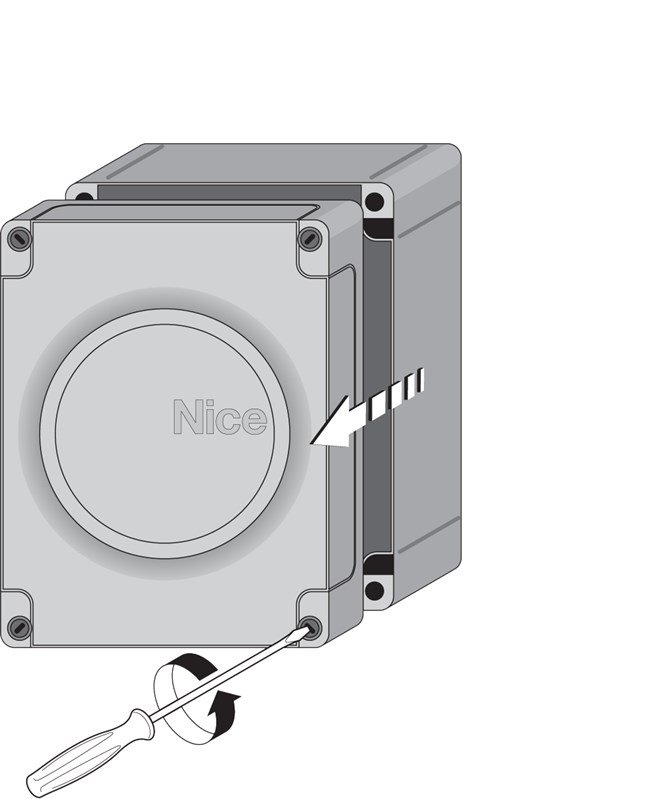

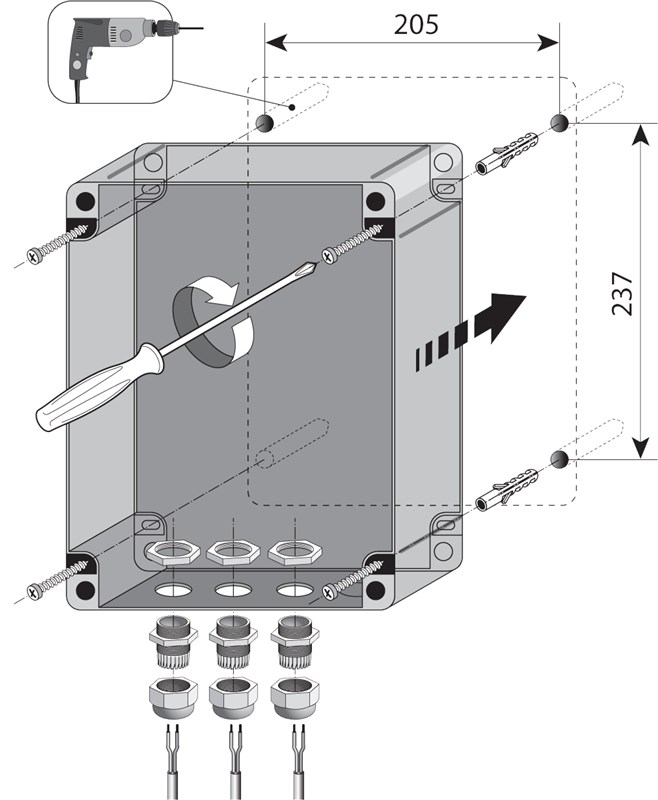

Die Montage der Steuerung im standardisierten Montagekasten Moonclever erfolgt mit vier Schrauben:
 |
 |
| 1. Schrauben Sie die Kunststoffschrauben der Abdeckung heraus. | 2. Befestigen Sie den Steuerungskasten mit vier Dübeln. |
|---|

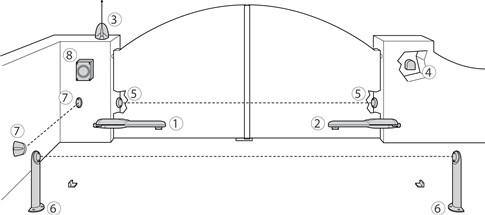

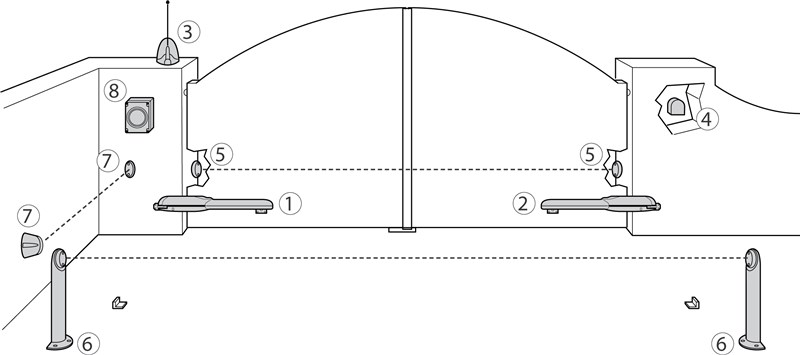

Die typische (optionale) Anschlusssituation der Antriebssteuerung mit Zubehör sieht wie folgt aus:
Zubehörliste
|
|
Hinweis zu den Lichtschranken:
| 5. | FOTO | Die Lichtschranken haben beim Öffnen keine Wirkung. Wird der Lichtstrahl beim Schließen des Tors unterbrochen, wird die Öffnungsbewegung in Gegenrichtung ausgelöst. |
|---|---|---|
| 6. | FOTO1 | Die Lichtschranken stoppen die Torbewegung sowohl beim Öffnen als auch beim Schließen. |
| 7. | FOTO2 | Die Lichtschranken haben beim Schließen keine Wirkung. Wird der Lichtstrahl beim Öffnen des Tors unterbrochen, wird die Schließbewegung in Gegenrichtung ausgelöst. |
Anschluss der NICE Moonclever MC424L-Steuerung
Denken Sie vor dem Anschließen, Trennen oder Ändern der Verkabelung daran, des Antriebs sowohl vom Stromnetz als auch von den Zusatzgeräten zu trennen. Unterbrechen Sie dazu die Stromversorgung am Sicherungsautomaten, indem Sie die Versorgungssicherung herausnehmen, oder indem Sie die Notstrombatterie abklemmen. Warten Sie, bis alle LEDs erloschen sind.

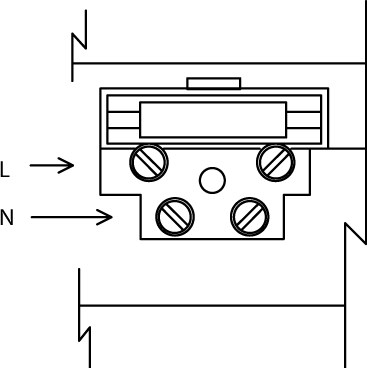

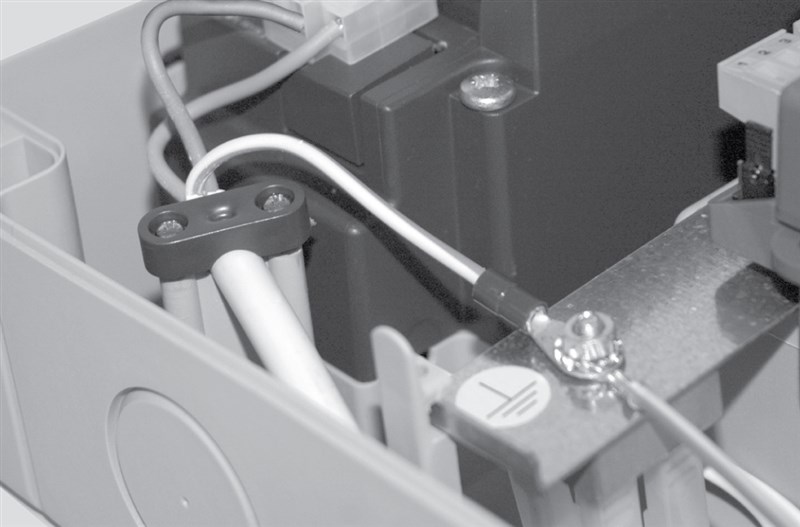

… ans Stromnetz

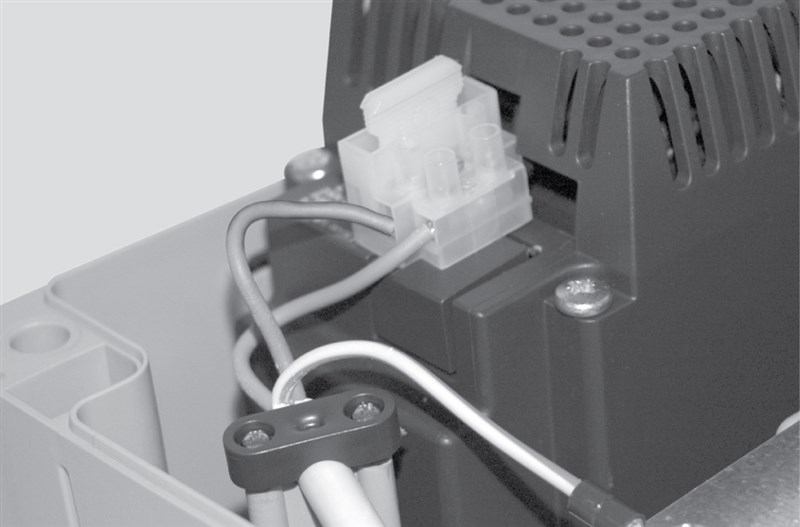

Für den grundlegenden Betrieb des Antriebs muss lediglich die Stromversorgung bis zur Antriebssteuerung geführt werden.

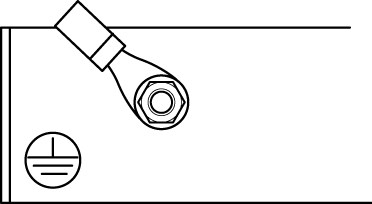

| Anschluss von Phase (L) und Neutralleiter (N). | Anschluss des Schutzleiters (I). |
|---|---|
|
|
|
|
Ansicht von oben |
Ansicht von oben |

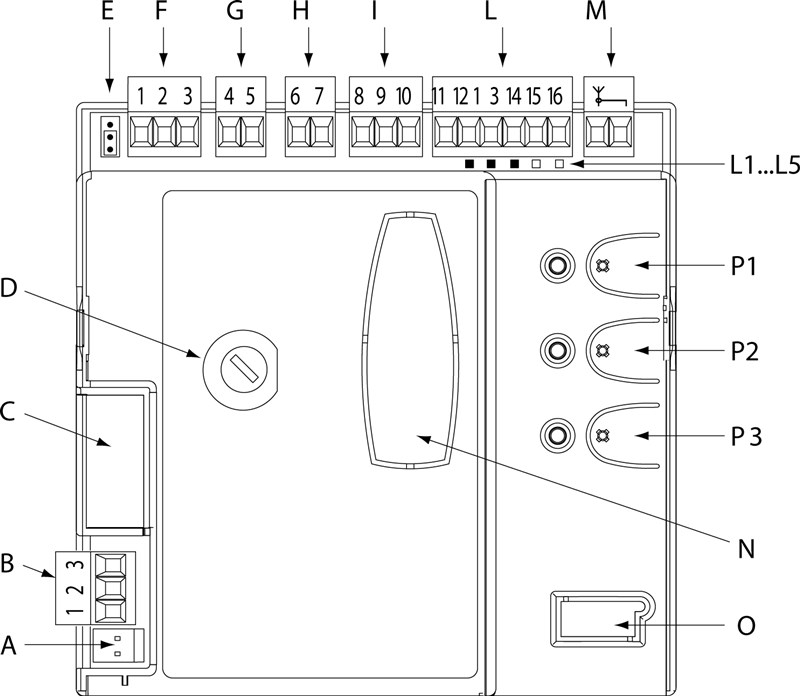

...Zusatzgeräte
An die Steuerung können folgende Zusatzgeräte angeschlossen werden:
| A. | Anschluss für die 24-V-Versorgung |
|---|---|
| B. | Anschluss des ersten Motors M1 |

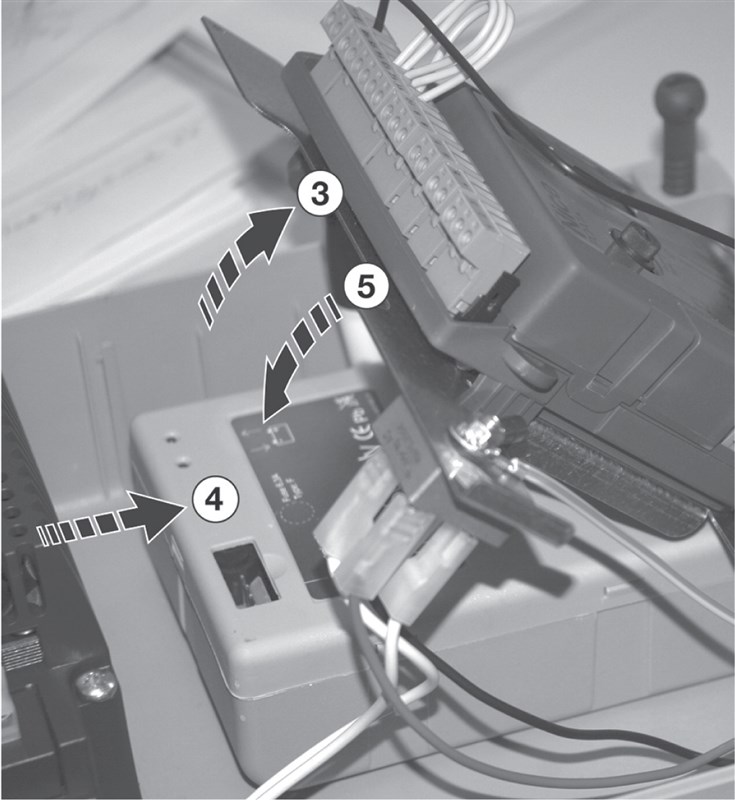

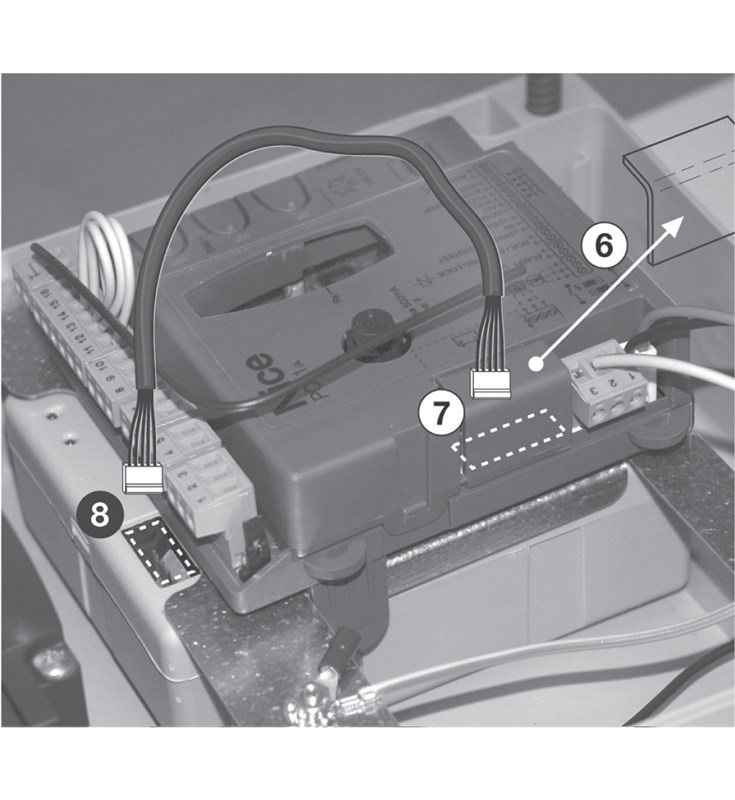

| C. | Anschluss für den Notstromakku NICE PS124, oder für die Solaranlage NICE Solemyo. |
| D. | Sicherung der Steuerung, Typ F 500mA |
| E. | Einstellbare Brücke zur Festlegung des ersten (zuerst öffnenden) Torflügels |
| F. | Anschluss des zweiten Motors M2 (wenn dieser nicht angeschlossen ist, erkennt die Steuerung das Tor automatisch als einflügelig) |
| G. | Ausgang für die Warnleuchte |
| H. | Ausgang für die Torstatusanzeige, oder das Elektroschloss (je nach Einstellung in der Programmierung) |
| I. | 24-V-Gleichstromversorgung für Zubehör, Standby-Modus und FOTOTEST |
| L. | Eingänge für angeschlossene Geräte, Lichtschranken, Taster usw. |
| L1...L5. | Programmier-LEDs |
| M. | Antenneneingang (z. B. ABF, ABFKIT, oder integrierte in der Warnleuchte ML24T) |
| N. | Anschluss NICE SM für den Funkempfänger (z. B. SMXI, OXI) |
| O | Anschluss zur Diagnose und Programmierung (für den professionellen Einsatz) |
| P1,P2,P3 | Programmiertasten und LEDs |

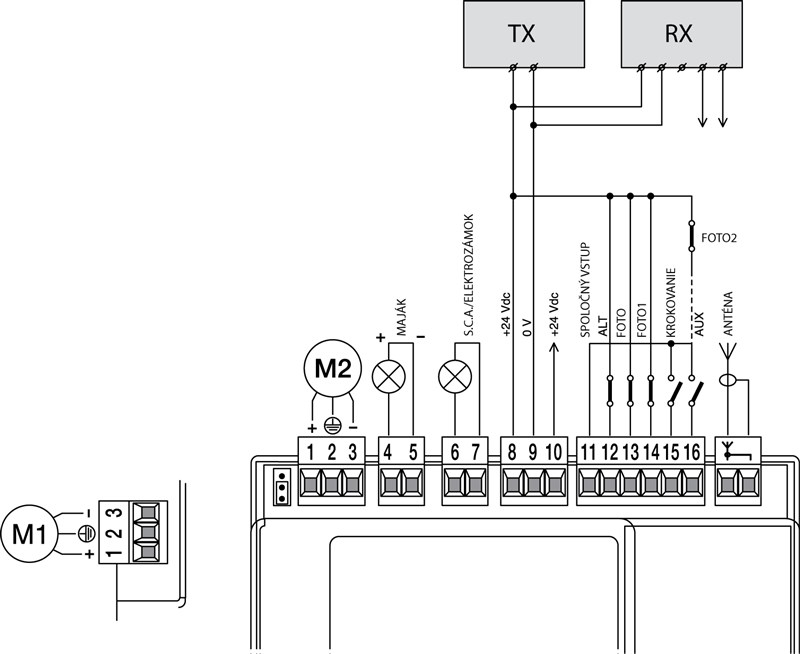

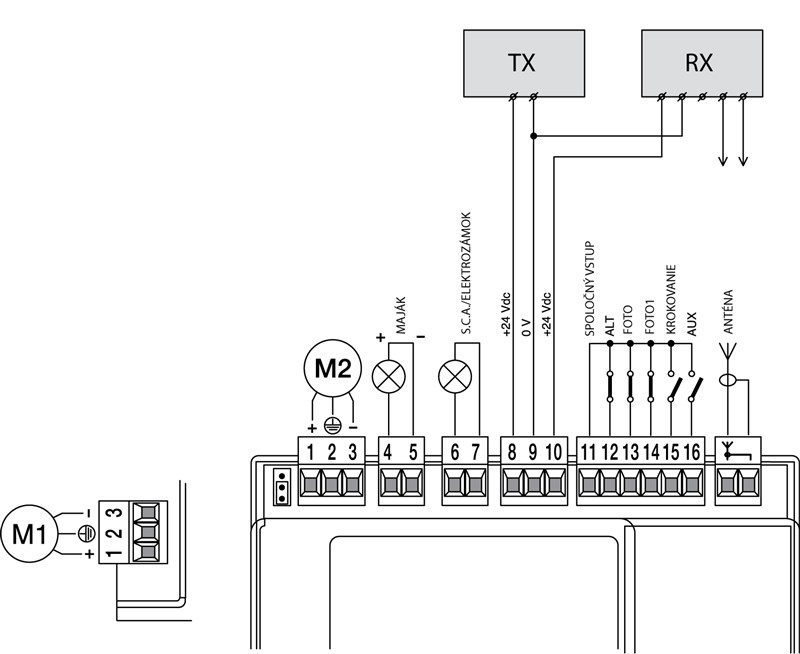

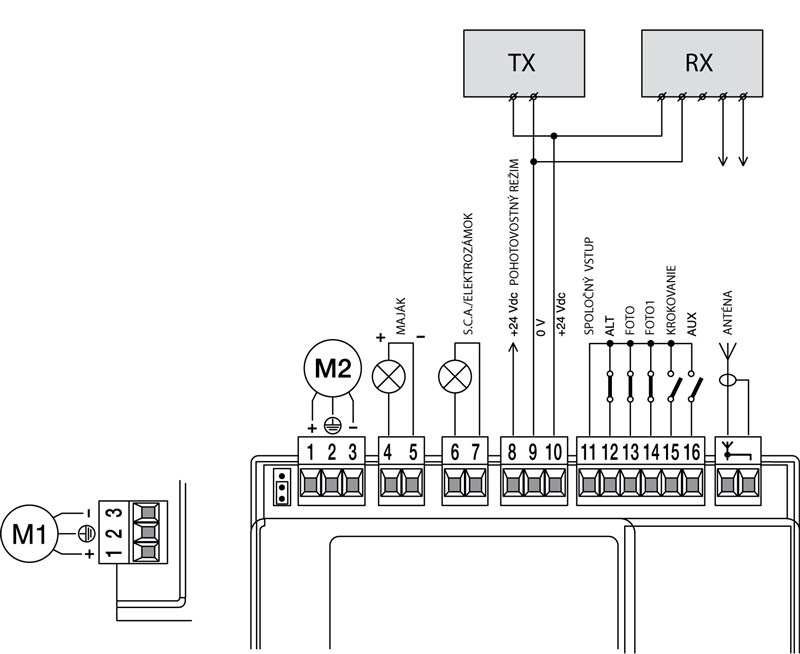

Standard-Schaltpläne:
Die Verdrahtung der Klemmenleiste der Steuerung kann auf drei grundlegende Arten ausgeführt werden:
| Mit Standby-Modus | Ohne Standby-Modus | |
|---|---|---|
| Ohne FOTOTEST | Mit FOTOTEST | |
 |
 |
 |
| Eine Minute nach dem letzten Torlauf wechselt die Steuerung in den Energiesparmodus und schaltet dabei alle Ein- und Ausgänge ab. Der aktivierte Standby-Modus wird durch die OK-LED angezeigt (LED P1), die langsamer blinkt (einmal alle 4 Sekunden) als gewöhnlich (einmal pro Sekunde). Der Standby-Modus ist bei der Verkabelung mit der Solaranlage NICE Solemyo sowie beim Anschluss des Notstromakkus NICE PS124. | Verdrahtung ohne Standby-Modus und ohne FOTOTEST. Das Gerät hat eine normale Leistungsaufnahme und der Torlauf wird auch dann gestartet, wenn eine der Sicherheitslichtschranken ausgefallen ist. | Beim FOTOTEST werden die Lichtschranken FOTO, FOTO1 und FOTO2 vor dem Start des Torlaufs auf ihre korrekte Funktion geprüft (d. h. jede Lichtschranke wird separat mit Strom versorgt). Wenn eine der Lichtschranken nicht ordnungsgemäß funktioniert, wird der Torlauf nicht gestartet. Wenn eine der Lichtschranken nicht verwendet wird, muss die Klemme mit Eingang Nr. 8 (gemeinsamer Eingang) verbunden werden. |
Die Verdrahtung mit Standby-Modus ist Standard; er wird nur bei einer Verdrahtung mit FOTOTEST. Es ist also entweder der Standby-Modus oder der FOTOTEST angeschlossen – oder keiner von beiden.
Verdrahtung der einzelnen Klemmen
Steuerplatine NICE MCA2 der Steuerzentrale NICE Moonclever MC424L bietet folgende Ein- und Ausgänge für Zusatzgeräte:
| Eingang | Funktion | Beschreibung | Kabeltyp |
|---|---|---|---|
| L-N-I | Versorgung | Netzanschluss. | 3×1,5mm2 |
| 1-3 | Motor M1 | Stromversorgung des primären Motors M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Stromversorgung des sekundären Motors M2 (falls dieser nicht angeschlossen ist, wertet die Steuerung das Tor automatisch als einflügelig). | 3×1,5mm2 |
| 4-5 | Warnleuchte | Ausgang für eine Warnleuchte NICE LUCY24 (oder NICE ML24T) mit einer 24V 25W Glühlampe. | 2×1mm2 |
| 6-7 | Torstatusanzeige S.C.A., oder Elektroschloss |
Anschluss für die Anzeige „Tor geöffnet“ S.C.A. 24 Vdc, maximal 5W oder Elektroschloss 12Vac, maximal 25VA. |
S.C.A.: 2×0,5mm2 Elektroschloss: 2×1mm2 |
| 8 |
+24 Vdc (Plus +) |
Zwei sich gegenseitig ausschließende Verwendungsarten: Wenn weder der Standby-Modus noch der FOTOTEST verwendet wird, bleibt dieser Anschluss ungenutzt und stattdessen wird Eingang Nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (Minus −) |
Stromversorgung 0 Vdc (Minus) für Zubehör | 1×0,5mm2 |
| 10 |
24 Vdc (Plus +) |
Dient zur Stromversorgung von Zubehör (24 Vdc, maximal 200mA) ohne Standby-Modus. Wenn der Standby-Modus verwendet wird, bleibt dieser Anschluss ungenutzt und stattdessen wird Eingang Nr. 8. Stromversorgung mit +24 Vdc, maximal 100mA, für die Lichtschranken RX (Empfänger) bei Verwendung des FOTOTESTs. Wenn der FOTOTEST nicht verwendet wird, werden alle Lichtschranken darüber mit Strom versorgt. |
1×0,5mm2 |
| 11 | Gemeinsamer Eingang | Gemeinsamer Eingang für Zubehör (+24 Vdc); wird ohne Standby-Modus verwendet. | 1×0,5mm2 |
| 12 | STOPP |
Eingang für Geräte, die die Torbewegung stoppen. Folgende Geräte können angeschlossen werden:
|
1×0,5mm2 |
| 13 | FOTO | Eingang für Sicherheitseinrichtungen, z. B. Lichtschranken, Sicherheitskontaktleisten. Eine Unterbrechung während des Betriebs bewirkt eine Richtungsumkehr oder stoppt den Torflügel. Hier werden Schließer angeschlossen. | 1×0,5mm2 |
| 14 | FOTO1 | Eingang für Sicherheitseinrichtungen, z. B. Lichtschranken, Sicherheitskontaktleisten. Eine Unterbrechung während des Betriebs bewirkt eine Richtungsumkehr oder stoppt den Torflügel. Hier werden Schließer angeschlossen. | 1×0,5mm2 |
| 15 | Schrittbetrieb | Eingang für Geräte zur Steuerung der Torbewegung im Schrittbetrieb (siehe Schrittbetrieb der Torbewegung). Es können Öffner (NO) angeschlossen werden. | 1×0,5mm2 |
| 16 | AUX | Hilfseingang. | 1×0,5mm2 |
| 17-18 | Antenne | Eingang für die Antenne des Funkempfängers. Die Antenne ist üblicherweise in der Signalleuchte integriert, z. B. NICE ML24T, alternativ kann eine separate externe Antenne verwendet werden NICE ABFKIT. | Abgeschirmtes Koaxialkabel: RG58 |

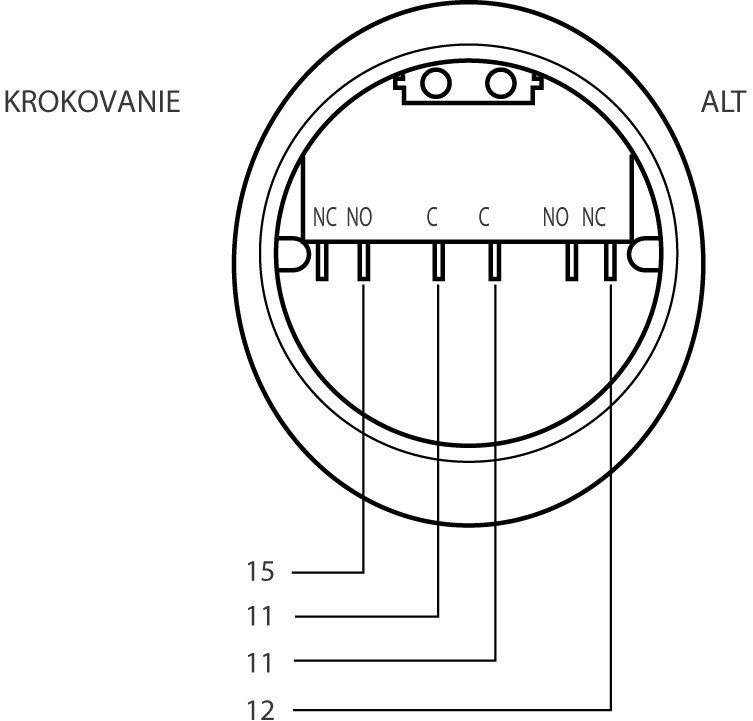

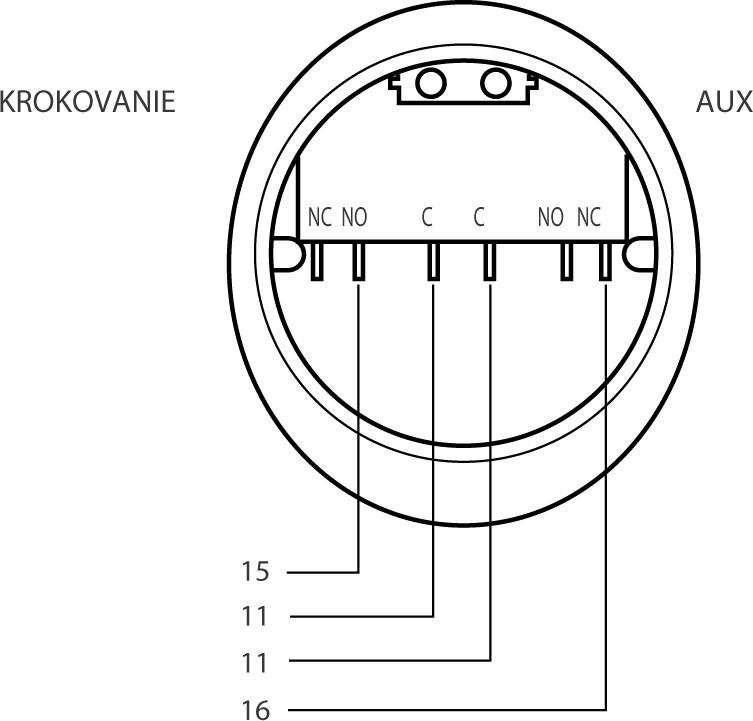

Anschluss des Schlüsselschalters
Steuerzentrale NICE Moonclever MC424L ist mit allen Schlüsselschaltern aus unserem Sortiment kompatibel. Der Anschluss kann auf mindestens zwei gängige Arten erfolgen:
| STOP und Schrittbetrieb | Schrittbetrieb und Zusatzeingang |
|---|---|
 |
 |
| Eine Drehung des Schlüssels nach links stoppt sofort die Bewegung des Tores.. Eine Drehung nach rechts steuert schrittweise die Torbewegung. Hinweis: Wenn Sie den Standby-Modus, verbinden Sie ALT mit Klemme Nr. 8 anstelle von Klemme Nr. 11. |
Eine Drehung nach links führt den Befehl aus, der für den programmiert wurde Zusatzeingang (teilweises Öffnen eines Torflügels, teilweises Öffnen beider Torflügel, öffnen, schließen, ausführen FOTO2). Eine Drehung nach rechts steuert schrittweise die Torbewegung. |

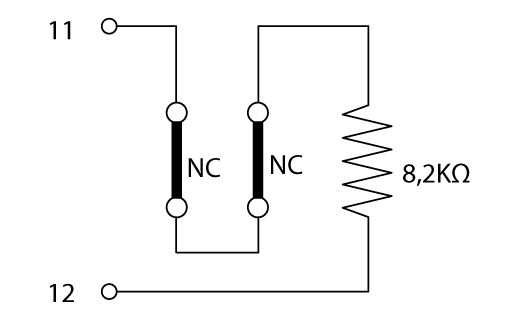

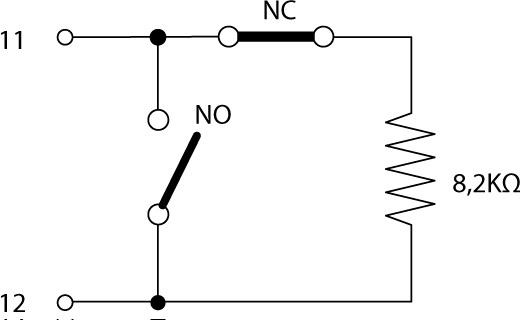

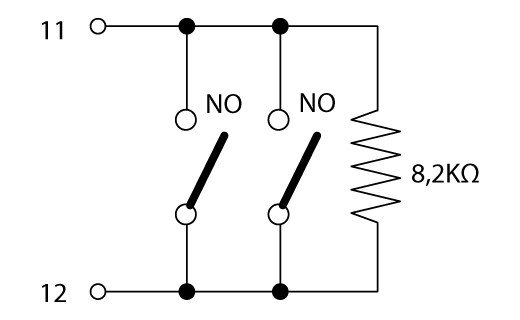

Anschluss des STOP-Eingangs
Die Steuerzentrale NICE Moonclever MC424L kann für zwei Arten der Auswertung des STOP-Eingangs programmiert werden:
- Öffnerkontakte (NC) – Geräte, die bei Auslösung den Kontakt öffnen und der Steuerung dadurch den Befehl zum Anhalten des Tores geben
- Geräte mit einem konstanten Widerstand von 8,2 kΩ (z. B. Sicherheitskontaktleisten) – Die Steuerung überwacht den Widerstand und hält die Torbewegung an, wenn der Widerstandswert vom Sollwert abweicht. Auf diese Weise lassen sich Öffnerkontakte (NC), Schließerkontakte (NO) und Geräte mit einem konstanten Widerstand von 8,2 kΩ kombinieren (z. B. Sicherheitskontaktleisten), wie in der folgenden Tabelle dargestellt:
|
|
Typ des ersten Geräts | |||
| NO | NC | 8,2 kΩ | ||
|---|---|---|---|---|
| Typ des zweiten Geräts |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2 kΩ | |
|
 |
|

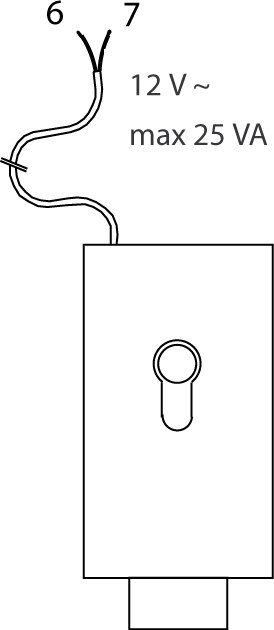

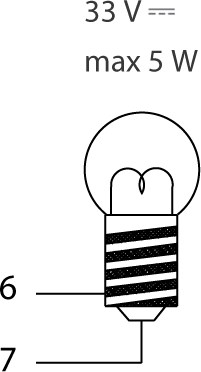

Anschluss des S.C.A.-Eingangs – Tor-offen-Anzeige oder Elektroschloss
Für diesen Eingang können zwei Betriebsarten programmiert werden:
| 1. Tor-offen-Anzeige | 2. Elektroschloss |
|---|---|
 |
 |
| Die an den S.C.A.-Eingang angeschlossene Lampe blinkt beim Öffnen des Tores langsam und beim Schließen schnell. Bei geöffnetem Tor leuchtet die Lampe; bei geschlossenem Tor ist sie aus. Das Verhalten kann eingestellt werden. eingestellt werden.. | Bei jedem Öffnungsvorgang wird außerdem drei Sekunden lang ein Signal an das Elektroschloss zum Entriegeln gesendet. |
Sicherungen der Steuerzentrale
In Vorbereitung.
Lichtschranken des Antriebs
In Vorbereitung.

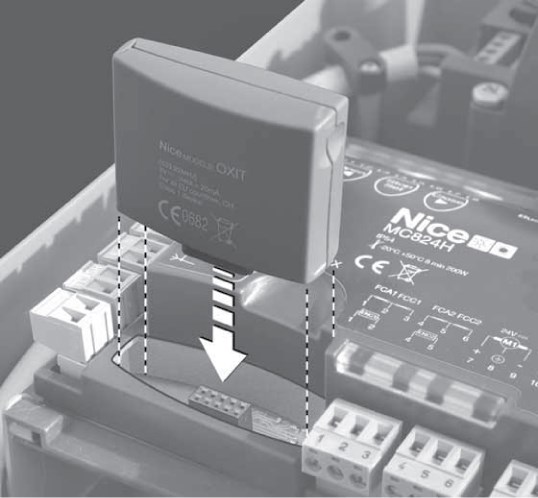

Funkempfänger für Antriebe
 |
Die Steuerzentrale NICE Moonclever MC424L wird geliefert mit dem Steuergerät NICE MCA2, das einen SM-Anschluss zum Anschluss eines externen Funkempfängers (z. B. NICE OXI, NICE SMXI). Dieser Empfänger ist unbedingt erforderlich, um die von gesendeten Befehle zu empfangen, und damit Voraussetzung für die Fernsteuerung des Schiebetors mit einem Handsender. |
Inbetriebnahme der Steuerung
Nach dem Anschluss der Steuerzentrale an das Stromnetz, sollten alle LEDs kurz für einige Sekunden blinken. Anschließend sollte folgender Zustand erreicht sein:
- Spannung ca. 30 Vdc (bei Verwendung einer Notstrombatterie 24 Vdc) an den Eingängen 9-10.
- LED P1 blinkt im Sekundentakt. Wenn sich der Zustand an den Eingängen geändert hat, blinkt die LED zweimal schnell hintereinander.
- Die LEDs für Öffnerkontakte (NC) leuchten, die LEDs für Schließerkontakte (NO) sind aus, siehe Abbildung:

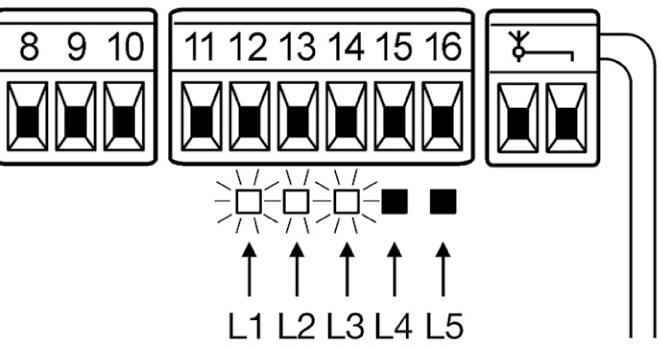

Die LEDs leuchten gemäß folgender Tabelle:
Eingang Eingangstyp LED-Status STOP STOP NC L1 leuchtet Konstantwiderstand 8,2k? L1 leuchtet FOTO NC L2 leuchtet FOTO1 NC L3 leuchtet Schrittbetrieb NO L4 leuchtetleuchtet AUX NO – Teilöffnung I L5 leuchtetleuchtet NO – Teilöffnung II L5 leuchtetleuchtet NO – Öffnen L5 leuchtetleuchtet NO – Schließen L5 leuchtetleuchtet NC – FOTO2 aktiv L5 leuchtet - Die einzelnen LEDs sollten je nach Zustandsänderung der daran angeschlossenen Geräte ein- und ausgehen.
- Nach dem Drücken der Taste P2 sollten beide Motoren kurz öffnen, wobei sich zuerst der Hauptflügel bewegt. Brechen Sie den Vorgang durch erneutes Drücken der Taste P2 ab. Wenn sich die Flügel nicht öffnen, sondern stehen bleiben oder zu schließen beginnen, müssen Sie die Polarität an den Motoren umkehren. Wenn sich zuerst der Nebenflügel bewegt, ändern Sie die Steckbrücke wie in der Abbildung gezeigt:
Hauptflügel, Motor M2 Hauptflügel, Motor M1
Erfassung des Torflügellaufs
Damit die Torbewegung korrekt funktioniert (insbesondere die Berechnung der Anfahr- und Auslaufstrecke sowie der Teilöffnung), muss die Steuerung die Öffnungsstrecke der Torflügel selbstständig ermitteln. Während dieses Vorgangs bewegt die Steuerung die Torflügel mit den Antrieben von Anschlag zu Anschlag und ermittelt die Öffnungsstrecke des Tors.
Hinweis: Wenn Sie den Torflügellauf bereits erfasst haben, müssen Sie vor einer erneuten Erfassung den Speicher der Steuerung löschen.
Prüfen Sie vor der Erfassung des Torflügellaufs, ob die an den Eingängen STOP, FOTO und FOTO1 angeschlossenen Geräte funktionsfähig und korrekt angeschlossen sind. Wird eines dieser Geräte während der Erfassung aktiviert, muss der Vorgang wiederholt werden. Die Torflügel sollten sich idealerweise etwa in der Mitte des Öffnungsbereichs befinden. Entriegeln Sie dazu die Antriebe, schieben Sie die Flügel von Hand in eine halb geöffnete Position und verriegeln Sie die Antriebe anschließend wieder. Bewegen Sie den Flügel nach dem Verriegeln des Motors immer ein Stück von Hand, damit der Motor einrastet. Grundsätzlich spielt es jedoch keine Rolle, in welcher Position sich die Flügel vor der Erfassung befinden.
Die Erfassung des Torflügellaufs läuft automatisch wie folgt ab:
- Drücken Sie die Taste P2
- Beide Flügel öffnen sich ein Stück.
- Der Nebenflügel (untere Flügel) schließt sich.
- Der Hauptflügel (obere Flügel) schließt sich.
- Der Hauptflügel (obere Flügel) öffnet sich.
- Nach Ablauf der programmierten Verzögerungszeit des Nebenmotors beginnt sich der Nebenflügel (untere Flügel) zu öffnen. Ist die Verzögerung nicht passend, drücken Sie die Taste P2 und stellen Sie eine geeignete Verzögerung ein.
- Die Steuerung ermittelt die erforderliche Fahrzeit bis zur vollständigen Öffnung des Tors (bzw. bis zum Erreichen der mechanischen Anschläge).
- Beide Flügel schließen sich vollständig. Die Flügel beginnen zu unterschiedlichen Zeitpunkten zu schließen, damit sie beim Schließen nicht aneinanderstoßen.
- Die Steuerung speichert die gemessenen Werte und der Vorgang ist ABGESCHLOSSEN.
Alle oben genannten Phasen müssen nacheinander und ohne Ihr Eingreifen ablaufen. Wenn eine Phase nicht korrekt abläuft, brechen Sie sie durch Drücken der Taste P1 ab und passen Sie gegebenenfalls die Einstellungen an und wiederholen Sie den Vorgang.

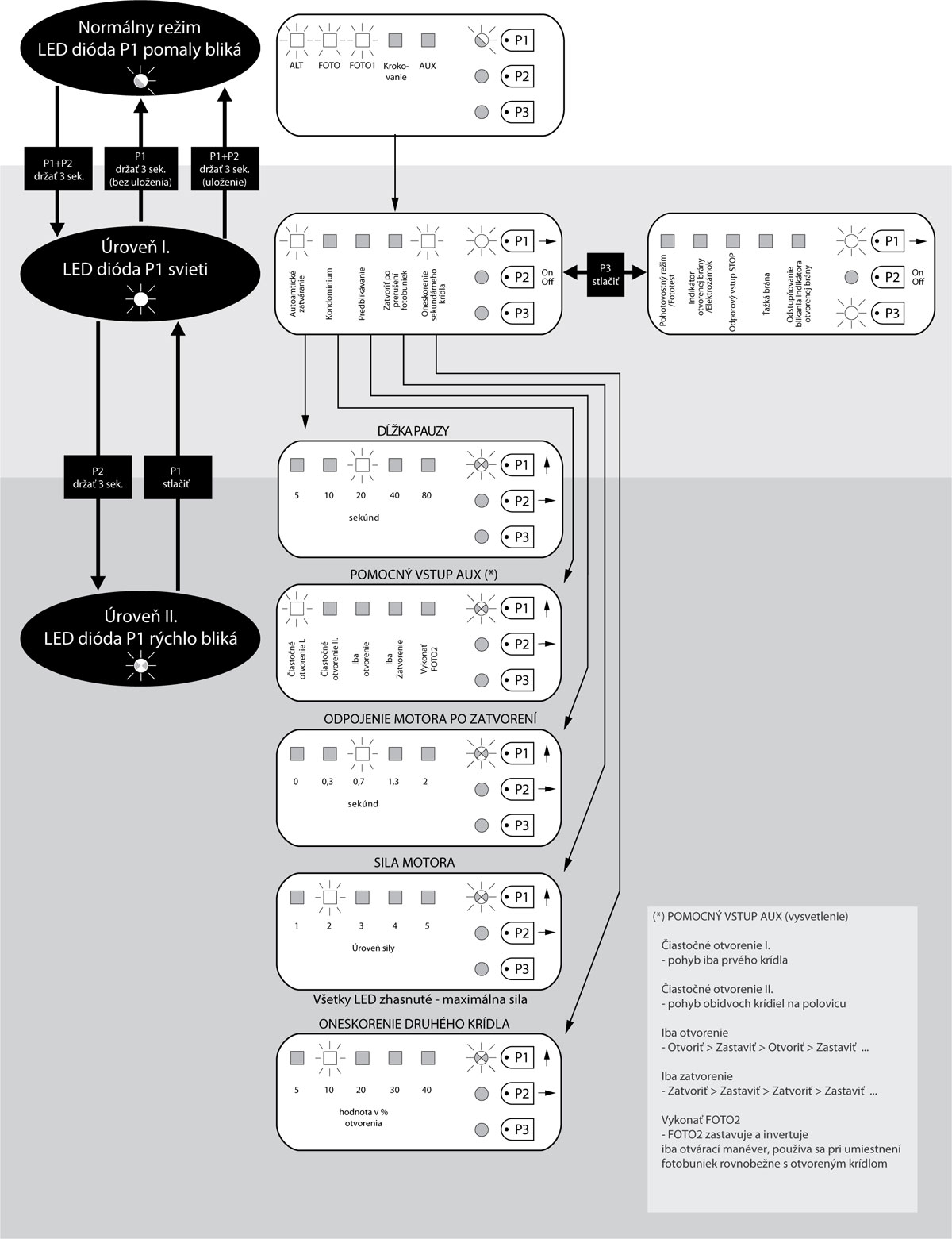

Programmierung der Antriebssteuerung
Die Steuerung MC424L ermöglicht die Programmierung mehrerer Funktionen, entweder durch Aktivieren/Deaktivieren einer Funktion über die Programmierung der Ebene Ioder durch Einstellen eines voreingestellten Parameters über die Programmierung der Ebene II..
Die Programmierung mag auf den ersten Blick etwas umständlich und unverständlich wirken. Sobald Sie jedoch die zwei Grundprinzipien verstanden haben, finden Sie sich mit etwas Vorstellungskraft schnell im Menü zurecht.
Im Wesentlichen geht es darum zu verstehen, dass die Programmierung über drei Tasten (P1, P2 und P3) und die zugehörigen LEDs (LED P1, P2 und P3) sowie die Anzeige-LEDs L1, L2, L3, L4 und L5 erfolgt.
Die Funktionen der einzelnen Tasten und die LED-Signalisierung hängen von der Programmierebene ab, auf der Sie sich befinden.

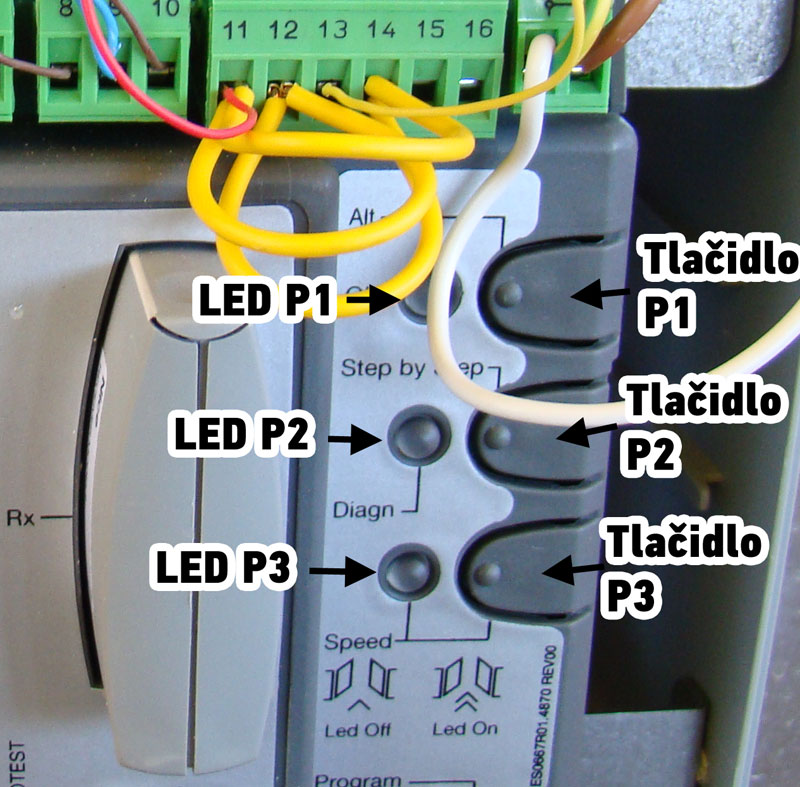

Steuereinheit MCA2 enthält drei Tasten zur Bedienung und Programmierung des Antriebs:
 |
Taste |
|---|---|
| P1 | |
| P2 | |
| P3 |
Die Steuereinheit ermöglicht die Programmierung von 1 Direktfunktion und 10 ein- und ausschaltbaren Funktionen und 5 einstellbaren Funktionen (davon stehen am AUX-Zusatzeingang weitere 5 ein- und ausschaltbare Funktionen zur Verfügung):
Direktfunktion
Es gibt eine Direktfunktion, nämlich die Bewegungsgeschwindigkeit des Tors. Sie wird im normalen Betriebsmodus (also nicht im Programmiermodus) durch Drücken der Taste P3 umgeschaltet:
| Funktion | Ein (LED P3 leuchtet) | Aus (LED P3 leuchtet nicht) |
|---|---|---|
| Bewegungsgeschwindigkeit | hohe Geschwindigkeit (voreingestellt) | niedrige Geschwindigkeit |
Ein- und ausschaltbare Funktionen
Es gibt 10 ein- und ausschaltbare Funktionen. Sie werden in der Programmierung der Ebene I eingestellt. (Die voreingestellten Werte sind fett hervorgehoben):
| Funktion | Ein (LED leuchtet) | Aus (LED leuchtet nicht) |
|---|---|---|
| Automatisches Schließen | Nach Ablauf der eingestellten Pausendauer beginnt sich das Tor automatisch zu schließen. | Das Tor bewegt sich nur nach Erteilung eines Befehls. mit einem Handsender, mit einem Schlüsselschalter, einer Taste usw. |
| Mehrbenutzerbetrieb | Diese Funktion ist sinnvoll, wenn mehrere Benutzer den Antrieb bedienen und ihre Befehle miteinander in Konflikt geraten können. Beispielsweise beginnt ein Benutzer, das Tor zu öffnen, während ein anderer ebenfalls einen Öffnungsbefehl gibt. Da sich das Tor bereits öffnet, würde es andernfalls wieder schließen usw. Nach dem ersten Öffnungsbefehl werden daher alle weiteren Befehle ignoriert, bis das Tor vollständig geöffnet ist. | Das Tor wird im Schrittbetriebgesteuert: Öffnen > Stopp > Schließen > Stopp > Öffnen |
| Vorwarnblinken | Die Warnleuchte blinkt 3 Sekunden lang, bevor sich das Tor bewegt. | Die Bewegung beginnt sofort, gleichzeitig mit dem Blinken der Warnleuchte. |
| Schließen nach Unterbrechung der Lichtschranken | Diese Funktion ist nur sinnvoll, wenn das automatische Schließen. Nach dem Durchfahren der Lichtschranken (d. h. die Lichtschranken werden unterbrochen und anschließend wieder freigegeben) beginnt sich das Tor bereits nach 4 Sekunden zu schließen, zum Beispiel nachdem ein Fahrzeug durchgefahren ist. | Das Tor beginnt sich erst nach Ablauf der eingestellten Pausendauer für das automatische Schließen. |
| Verzögerung des zweiten Torflügels | Legt fest, ob sich der zweite Torflügel verzögert in Bewegung setzt. Diese Funktion ist sinnvoll, wenn ein Torflügel während der Bewegung am anderen schleifen könnte. Ebenso bei Verwendung eines Elektroschlosses. Die Verzögerung lässt sich in der Programmierung der Ebene II prozentual einstellen. | Beide Torflügel setzen sich gleichzeitig in Bewegung. |
| Standby-Modus/Fototest |
Aktiviert den Ausgang an Klemme Nr. 8: Standby-Modus eingeschaltet, oder Fototest eingeschaltet. Es kann immer nur eine Funktion aktiv sein. Welche verwendet wird, legen Sie anhand des passenden Anschlussplans fest. |
Deaktiviert den Ausgang an Klemme Nr. 8: Standby-Modus ausgeschaltet und Fototest ausgeschaltet. |
| Tor-offen-Anzeige/Elektroschloss | Der Ausgang an den Klemmen 6–7 wird für ein Elektroschlossverwendet. Das Schloss wird beim Öffnen des Tors während der ersten drei Sekunden entriegelt. | Der Ausgang an den Klemmen 6–7 wird für die Tor-offen-Anzeige. Die Blinkweise lässt sich einstellen; siehe Programmierung der Ebene I. Abgestuftes Blinken der Tor-offen-Anzeige |
| Widerstandseingang STOP | Die Verbindung zwischen dem gemeinsamen Eingang und dem Eingang STOP wird auf einen konstanten Widerstand von 8,2 kΩ eingestellt (±25 %), zum Beispiel für Sicherheitskontaktleisten. Weitere Informationen unter Eingang STOP. | An den Eingang STOP können Sie Öffnergeräte (NC) anschließen, die bei Unterbrechung des Stromkreises die Torbewegung sofort stoppen. |
| Schweres Tor | Die Antriebe behandeln das Tor als schwer. Das heißt, die Steuereinheit passt Beschleunigung und Abbremsung entsprechend an. | Die Steuereinheit behandelt das Tor als leicht. |
| Abgestuftes Blinken der Tor-offen-Anzeige | Eine an den Eingang S.C.A. angeschlossene Glühlampe blinkt beim Öffnen des Tors in unterschiedlichen Intervallen: Je näher das Tor der geöffneten Position kommt, desto schneller blinkt sie; je näher es der geschlossenen Position kommt, desto langsamer blinkt sie. | Eine an Eingang S.C.A. Beim Öffnen des Tors blinkt sie langsam, beim Schließen schnell. Ist das Tor geöffnet, leuchtet die Glühlampe; ist das Tor geschlossen, leuchtet sie nicht. |
Einstellbare Funktionen
Es gibt 5 einstellbare Funktionen (die Standardwerte sind fett hervorgehoben):
| L1 leuchtet | L2 leuchtet | L3 leuchtet | L4 leuchtet | L5 leuchtet | Keine leuchtet |
|---|---|---|---|---|---|
| Pausezeit – Legt fest, nach welcher Zeit das Tor nach dem Öffnen wieder geschlossen wird. Ist nur relevant, wenn das automatische Schließen. | |||||
| 5 Sekunden | 10 Sekunden | 20 Sekunden | 40 Sekunden | 80 Sekunden | – |
| Hilfseingang AUX – Schaltet weitere 5 Funktionen ein oder aus. | |||||
| Teilöffnung I – öffnet nur den gesamten Hauptflügel | Teilöffnung II – öffnet beide Flügel zur Hälfte | Nur Öffnen – führt die Befehle in der Reihenfolge Öffnen > Stopp > Öffnen aus | Nur Schließen – führt die Befehle in der Reihenfolge Schließen > Stopp > Schließen aus | Lichtschranken FOTO2 – aktiviert die Funktion der Lichtschranken FOTO2 | Der Eingang AUX (Klemme Nr. 16) wird nicht verwendet |
| Motorabschaltung nach dem Schließen – Nach dem Erreichen des Endanschlags beim Schließen drückt der Motor noch kurz weiter, damit das Tor vollständig geschlossen wird. Mit dieser Funktion wird die Nachlaufzeit eingestellt, damit der Motor auch bei geschlossenem Tor nicht weiter gegen die Flügel drückt. | |||||
| Keine Abschaltung | 0,3 Sekunden | 0,7 Sekunden | 1,3 Sekunden | 2 Sekunden | – |
| Motorkraft – Die Motoren reagieren empfindlich auf Reibung, Wind und Schwankungen im Stromnetz. Bei erhöhten Werten können sie daher ein Hindernis erkennen, obwohl keines vorhanden ist. Durch eine Erhöhung der Kraft lässt sich dieses Risiko verringern. | |||||
| Niedrige Kraft | Geringere Kraft | Mittlere Kraft | Höhere Kraft | Hohe Kraft | Höchste Kraft |
| Verzögerung des zweiten Flügels – Legt die prozentuale Verzögerung des Nebenflügels fest. Die Prozentwerte beziehen sich auf den standardmäßigen Fahrweg des Flügels. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programmierung Ebene I
Die Steuereinheit muss sich im Normalmodus befinden. Dies lässt sich daran erkennen, dass die LED P1 langsam blinkt und die LED P3 nicht leuchtet.
Zur Programmierung auf Ebene I gelangen Sie anschließend durch Drücken und Halten der Tasten P1+P2 für 3 Sekunden, bis alle LEDs blinken. Die LED P1 hört auf zu blinken und leuchtet dauerhaft. Gut gemacht, Sie befinden sich in der Programmierung auf Ebene I. auf „Bildschirm I". Zu „Bildschirm IIgelangen Sie durch Drücken der Taste P3 und ebenso zurück zu „Bildschirm I". Auf welchem „Bildschirm“ Sie sich befinden, erkennen Sie am Status der LED P3, siehe Tabelle.
| Bildschirm I | ||||
|---|---|---|---|---|
| LED P1 leuchtet, LED P3 leuchtet nicht | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatisches Schließen | Mehrfamilienhaus | Vorwarnblinken | Schließen nach Unterbrechung der Lichtschranken | Verzögerung des Nebenflügels |
| Bildschirm II | ||||
| LED P1 leuchtet, LED P3 ebenfalls | ||||
| L1 | L2 | L3 | L4 | L5 |
| Standby-Modus/Fototest | Tor-offen-Anzeige/Elektroschloss | Widerstandseingang STOP | Schweres Tor | Abstufung des Blinkens der Tor-offen-Anzeige |
Durch Drücken der Taste P1 bewegen Sie sich entlang der LEDs nach rechts. Wenn Sie die fünfte LED L5erreicht haben, beginnen Sie wieder bei der ersten LED L1, das heißt als würden Sie die Auswahl durchlaufen. Die aktuell leuchtende LED blinkt. Wenn das Blinken kurz ist, ist die Funktion nicht aktiv, wenn das Blinken länger ist ist die Funktion aktiv. Zwischen kurzem und längerem Blinken wechseln Sie durch einmaliges Drücken der Taste P2.
Wenn Sie alle Werte auf das gewünschte Blinkmuster eingestellt haben (und damit die Funktion aktiviert bzw. deaktiviert haben), drücken und halten Sie die Tasten P1+P2 für 3 Sekunden, um die Programmierung zu speichern und zum Normalbetrieb zurückzukehren.
Wenn Sie mit allem zufrieden sind und nichts ändern möchten oder aus der Programmierung der Ebene IIzurückkehren oder die Programmierung einfach beenden möchten ohne zu speichern, drücken und halten Sie einfach die Taste P1 für 3 Sekunden.
Außerdem können Sie die Programmierung der Ebene II aufrufen, indem Sie die Taste P2 für 3 Sekunden gedrückt halten. Zuvor müssen Sie jedoch die Funktion auswählen, deren Parameter Sie ändern möchten.
Programmierung – Ebene II
Voraussetzung ist, dass sich die Steuerung in der Programmierung der Ebene I befindet. auf der „Anzeige I“. Dies erkennen Sie daran, dass die LED P1 leuchtet und die LED P3 nicht leuchtet..
Wählen Sie die gewünschte Funktion aus, die Sie ändern möchten:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Pausendauer | Hilfseingang AUX | Abschaltung des Motors nach dem Schließen | Motorkraft | Verzögerung des zweiten Flügels |
Wählen Sie die gewünschte LED aus, indem Sie wiederholt einmal drücken die Taste P1, ähnlich wie bei der Programmierung der Ebene I.. Zur Programmierung der Ebene II gelangen Sie anschließend, indem Sie die Taste P2 für 3 Sekunden gedrückt halten. Die LED P1 erlischt und beginnt schnell zu blinken. Hurra, Sie befinden sich jetzt in der Programmierung der Ebene II..
Drücken Sie wiederholt einmal die Taste P2 , bis der Parameterwert eingestellt ist, den Sie ändern möchten. Drücken Sie anschließend einmal die Taste P1 , um zur Programmierung der Ebene I zurückzukehren..
Zum Speichern müssen Sie noch die Tasten P1+P2 für 3 Sekunden gedrückt halten (in der Programmierung der Ebene I).).
Um die Programmierung ohne Speichern zu verlassen, halten Sie 3 Sekunden lang nur die Taste P1.
So kompliziert ist es doch gar nicht, oder? Das Prinzip besteht darin zu verstehen, dass Sie zwar immer auf fünf LEDs und drei Tasten schauen, aber anhand der LED-Anzeigen P1 und P2 wissen, wo Sie sich gerade befinden. Vielleicht hilft Ihnen eine Tabelle der möglichen Zustände:
| LED P1 | ||||
|---|---|---|---|---|
| Leuchtet | Blinkt | Blinkt schnell | ||
| LED P3 |
Leuchtet nicht | Programmierung – Ebene I "Anzeige I" |
Normal betrieb |
Programmierung – Ebene II |
| Leuchtet |
Programmierung – Ebene I |
- | - | |
Zur besseren Übersicht hier noch einmal das vollständige Programmierschema (Klicken Sie hier, um die Darstellung in voller Größe zu öffnen):
Wenn Sie nicht weiterwissen, können Sie sich gerne an unseren technischen Support wenden für NICE-Antriebe.
Anschluss zusätzlicher externer Geräte an den Antrieb
|
Wenn Sie zusätzliche Geräte an den Antrieb anschließen möchten, die eine externe Stromversorgung benötigen (z. B. eine Signalleuchte, Schlüsselschalter, Kartenleser, usw.), schließen Sie das Gerät gemäß den danebenstehenden Informationen an. Die bereitgestellte Spannung beträgt 30 V DC (−30 % bis +50 %) (bei Verwendung einer Notstrombatterie mit 24 V DC) bei einem maximalen Strom von 200 mA. |
||||||||||||
Sonderfunktionen der Steuerzentrale
Speicher löschen
- Trennen Sie die Steuerzentrale vom Stromnetz (oder ziehen Sie die Versorgungssicherung F1) und warten Sie, bis alle LEDs erloschen sind.
- Drücken Sie an der Steuereinheit die Tasten P1 und P2 und halten Sie sie gedrückt (die Steuereinheit muss weiterhin spannungsfrei sein)
- Schließen Sie die Steuereinheit bei gedrückten Tasten P1 und P2 wieder an das Stromnetz an (oder setzen Sie die Versorgungssicherung wieder ein)
- Lassen Sie die Tasten genau nach 3 Sekunden los (bzw. während der dritten Sekunde)
- Wenn der Löschvorgang erfolgreich war, erlöschen alle LEDs für eine Sekunde. Wenn dies nicht geschieht und die LEDs weiter blinken, ist es notwendig, den Löschvorgang von Anfang an zu wiederholen.
Um zu prüfen, ob der Speicher korrekt gelöscht wurde, trennen Sie die Steuerzentrale vom Stromnetz (oder ziehen Sie die Versorgungssicherung F1) und warten Sie, bis alle LEDs erloschen sind. Nach dem erneuten Anschluss an das Stromnetz sollten bei vollständig gelöschtem Speicher alle LEDs etwa sechs Sekunden lang blinken. Wenn Ihre LEDs nur drei Sekunden lang geblinkt haben, war das Löschen wahrscheinlich nicht erfolgreich und muss wiederholt werden.
Fehlerbehebung am Antrieb
Wenn Ihnen etwas unklar ist oder ein anderes Problem auftritt, können Sie sich gerne an unseren technischen Support für NICE-Antriebe wenden.
Je nach Art des Problems
Während der Montage (oder bei einem Ausfall des Antriebs) können einige der folgenden Probleme auftreten:
|
Problem |
Mögliche Lösung |
|---|---|
|
Keine LED leuchtet |
Prüfen Sie, ob die Steuereinheit mit Strom versorgt wird. Das können Sie durch eine Messung an den Eingängen 9–10 der Klemmenleiste feststellen. Der Wert sollte etwa 30 V DC bzw. bei Batterieversorgung 24 V DC betragen. Prüfen Sie beide Sicherungen und tauschen Sie sie gegebenenfalls gegen neue mit denselben Eigenschaften aus. |
|
Die LED P1 blinkt regelmäßig, aber der Zustand der LEDs L1 bis L5 entspricht nicht den angeschlossenen Geräten |
Trennen Sie die Steuerzentrale kurz vom Stromnetz (oder ziehen Sie die Versorgungssicherung F1) und warten Sie, bis alle LEDs erloschen sind. Möglicherweise befindet sich das Gerät noch im Programmiermodus. Überprüfen Sie anschließend alle Anschlüsse der Geräte an den Eingängen 11 bis 16. Sie können alle Geräte abklemmen und sie anschließend einzeln nach dem Ausschlussverfahren wieder anschließen. |
|
Die LED P1 blinkt alle 4 Sekunden |
Die Steuereinheit befindet sich im Standby-Modus |
|
Die Phase zur Erfassung der Torflügelbewegung lässt sich nicht starten |
Die Phase zur Erfassung der Torflügelbewegung startet nur, wenn sie noch nicht durchgeführt wurde oder wenn der Speicher gelöscht wurde. Wenn die Torbewegung falsch erfasst wurde, müssen Sie zuerst den Speicher löschen. |
|
Die Phase zur Erfassung der Torflügelbewegung wurde noch nie durchgeführt und lässt sich trotzdem nicht starten oder verhält sich ungewöhnlich |
Prüfen Sie zunächst, ob alle angeschlossenen Geräte und Sicherheitseinrichtungen ordnungsgemäß funktionieren. Vergewissern Sie sich, dass während der Erfassung der Torflügelbewegung kein Gerät ausgelöst wird. Vor der eigentlichen Erfassung müssen die LEDs der Kontakte korrekt leuchten und die LED P1 einmal pro Sekunde blinken. |
|
Die Phase zur Erfassung der Torflügelbewegung wurde korrekt abgeschlossen, aber der Fahrbefehl wird nicht ausgeführt |
Prüfen Sie, ob die LEDs der Sicherheitseinrichtungen FOTO, FOTO1 und gegebenenfalls FOTO2 (falls angeschlossen) sowie die LEDs der Geräte Schrittbetrieb und des AUX-Eingangs während des Fahrbefehls leuchten. Wenn die Funktion FOTOTEST aktiviert ist, die Lichtschranken aber nicht ordnungsgemäß funktionieren, blinkt die Diagnose-LED viermal. |
|
Das Tor bewegt sich, bleibt während der Fahrt stehen und bewegt sich dann in die entgegengesetzte Richtung |
I. Die Lichtschranken werden ausgelöst. Dafür gibt es mehrere Möglichkeiten:
Überprüfen Sie die Anschlüsse der Lichtschranken und die zugehörigen LEDs. II. Eine weitere Möglichkeit ist, dass das Tor für den Antrieb zu schwer ist oder durch starken Wind blockiert wird. In diesem Fall registriert der Antrieb eine erhöhte Stromaufnahme und erkennt die Situation als Hindernis (die Torbewegung lässt sich auch von Hand stoppen). Die Diagnose-LED blinkt einmal, wenn Motor M1 das Hindernis erkannt hat, und zweimal, wenn es von Motor M2 erkannt wurde. Es gibt zwei Lösungen: 1. Einstellung für ein schweres Tor aktivieren: Erste Stufe (LED P1 leuchtet): zweiter Teil (LED P3 leuchtet)
Aktivieren LED L4 Schwere Tore
Zweite Stufe
Im Parameter Amperometrische Empfindlichkeit (Motorkraft) einstellen auf Alle LEDs aus: Stufe 6 (max. Amperometrie)
|
Diagnose mithilfe der LED P2
In Vorbereitung.
Montage der Notstrombatterie an der Steuerung NICE MC424L
Notstrombatterie NICE PS124 ist nicht standardmäßig im Lieferumfang enthalten des Antriebs, kann jedoch nachbestellt werden. Sie kommt bei einem Stromausfall zum Einsatz, dann wird der Torantrieb über sie mit Strom versorgt. Die Batterie wird kontinuierlich über das Stromnetz geladen.
| 1. Klappen Sie die Sicherung der Steuerungshalterung auf 2. Heben Sie die Halterung der Steuerung an |
3. Klappen Sie die Steuerung auf 4. Schieben Sie die Batterie unter die Steuerung 5. Klappen Sie die Sicherung der Steuerungshalterung zu |
6. Hebeln Sie die Kunststoffabdeckung des Steckers heraus |
|---|---|---|
 |
 |
 |
Technische Eigenschaften der Steuerzentrale NICE Moonclever MC424L
| Modell | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typbeschreibung | Elektrische Steuerzentrale für den automatischen Betrieb von Drehtoren. Im Lieferumfang enthalten Steuerung NICE MCA2, aber ohne Funkempfänger. | ||||||||||||||||
| Stromversorgung | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Leistungsaufnahme |
170W | ||||||||||||||||
| Notstromversorgung | kann separat erworben und installiert werden Notstrombatterie NICE PS124 | ||||||||||||||||
| Ausgang für die Warnleuchte | für eine Warnleuchte 24Vdc mit einer Glühlampe, max. 25W (z. B. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Ausgangsanzeige (S.C.A.) | - für eine 24Vdc-Glühlampe, max. 5W (Ausgangsspannung +50% -30%); kann ein kleines Relais ansteuern - oder für eine 12Vac-Glühlampe, max. 25W elektrisches Torschloss |
||||||||||||||||
| FOTOTEST-Ausgang | 24Vdc max. 100mA | ||||||||||||||||
| Zubehör-Ausgang | 24Vdc max. 200mA | ||||||||||||||||
| STOP-Eingang | für Öffnerkontakte und Geräte mit einem konstanten Widerstand von 8,2K? | ||||||||||||||||
| Funkempfänger | ohne Empfänger, "SM"-Steckplatz für Empfänger NICE SMXI, NICE OXI usw. | ||||||||||||||||
| Antenneneingang | 50? für Koaxialkabel RG-58 (oder ähnlich) | ||||||||||||||||
| Betriebszeit | automatische Ermittlung | ||||||||||||||||
| Pausendauer | einstellbar auf 5, 10, 20, 40 oder 80 Sekunden | ||||||||||||||||
| Abschaltung des Motors nach dem Schließen | einstellbar auf 0; 0,3; 0,7; 1,3 oder 2 Sekunden | ||||||||||||||||
| Flügelverzögerung beim Öffnen | einstellbar auf 5, 10, 20, 30 oder 40 % der Betriebszeit | ||||||||||||||||
| Flügelverzögerung beim Schließen | automatische Ermittlung | ||||||||||||||||
| Motorausgang M1 | für Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Motorausgang M2 | für Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maximale Kabellängen |
|
||||||||||||||||
| Betriebstemperatur | -20°C bis +50°C | ||||||||||||||||
| Einsatz in salzhaltigen, sauren und potenziell explosionsgefährdeten Umgebungen | nein | ||||||||||||||||
| Schutzart | IP54 | ||||||||||||||||
| Abmessungen | 232×310×122 (B×L×H) | ||||||||||||||||
| Gewicht | 4,1kg |
Wie kann ich diese Ware bestellen?
Wählen Sie die für Sie passende Möglichkeit:
- Im Online-Shop bestellen: Legen Sie die Ware über die Schaltfläche „KAUFEN“ in den Warenkorb (Sie finden die Schaltfläche hier in der Variantentabelle dieses Produkts).
- Telefonisch bestellen: Rufen Sie uns an unter +43 650 223 8243, und geben Sie Ihre Bestellung telefonisch auf.
- Per E-Mail bestellen: Senden Sie Ihre Bestellung an [email protected]
