NICE Wingo WG3524 – einzelner Antrieb für Drehtore mit einer Flügelbreite von bis zu 3,5 m und einem Flügelgewicht von bis zu 500 kg
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
235,89 € inkl. MwSt.
| Gewicht |
|---|
| 7,20 kg |
Produktbeschreibung NICE Wingo WG3524 – einzelner Antrieb für Drehtore mit einer Flügelbreite von bis zu 3,5 m und einem Flügelgewicht von bis zu 500 kg
| Schnellnavigation auf dieser Seite: | ||
|---|---|---|
| Der Antrieb enthält … | Alternative Antriebe … | Preisgünstige Sets … |
| Kompatibles Zubehör … | Anleitung … | Auswahl, Grenzen, Lebensdauer … |
| Montage … | Bildergalerie … | Manuelle Entriegelung … |
| Technische Eigenschaften … | Fragen Sie uns, was immer Sie möchten … | Montage der hinteren Befestigungskonsole …. Abmessungen der Konsolen … |
Antrieb NICE Wingo WG3524 ist für die Automatisierung von Drehtoren mit einer Flügellänge von 3,5 m und einem Gewicht von bis zu 500 kg. Der Antrieb ist nichtselbsthemmend, sein zweiteiliges Gehäuse besteht aus druckgegossenem Aluminium mit einer witterungsbeständigen Polyesterbeschichtung. Alle beweglichen Innenteile bestehen aus Stahl, Leichtmetalllegierungen und Technopolymeren. Die Führungsspindel besteht aus Bronze und sorgt für hohe Festigkeit sowie einen leisen Betrieb. Der Anlaufkondensator ist im Antrieb untergebracht, damit die Montage möglichst einfach ist. Die Antriebe sind maßlich rückwärtskompatibel mit der vorherigen Moby und Pluto Baureihe des italienischen Herstellers NICE; alle Befestigungsmaße und Bolzendurchmesser sind identisch. Der Antrieb verfügt über die 24-V-Technologie, wodurch er sich besser für häufigen Betrieb eignet als die 230-V Version. Für windige Standorte ist er hingegen nicht geeignet, insbesondere bei blickdichten, geschlossenen Torfüllungen.
Steuerung MCA2R30 in der Steuerzentrale MC424LR30 ermöglicht eine einfache Programmierung, automatisches Einlernen der Endlagen, automatische Fehlerdiagnose, Einstellung der Pausenzeit im automatischen Schließmodus, Fußgängerfunktion, Abbremsen vor den Endlagen, Hinderniserkennung und Notstrombetrieb mit der Notstromversorgung PS124, mit Verwendung eines Verbindungskabels CABLA11, Eingang für alle Arten von Sicherheitskontaktleisten für Antriebe und vieles mehr.
Die Antriebe Wingo bieten ein gutes Preis-Leistungs-Verhältnis für die Automatisierung von Drehtoren im privaten und leicht industriellen Bereich. Die gesamte Wingo Produktfamilie ist zuverlässig und leise. Detaillierte technische Eigenschaften ». Anleitung herunterladen ».

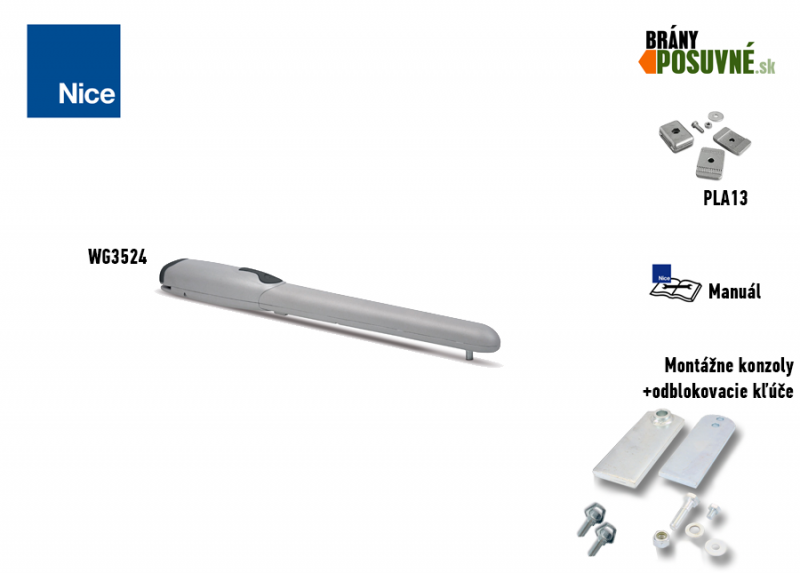

| Im Lieferumfang enthalten: | Code | |||
|---|---|---|---|---|
 |
1 × | NICE Wingo WG3524 Antrieb |
WG3524 |
|
|
Elektromechanischer NICE-Wingo-WG3524-Antrieb für Torflügel mit einem Gewicht von bis zu 400 kg und einer Flügellänge von bis zu 3,5 m. |
||||
 |
1 × | Interner mechanischer Öffnungsanschlag | PLA13 | |
|
Bei Verwendung sind keine externen Bodenanschläge erforderlich. Einstellanleitung. |
||||
 |
2 × | Entriegelungsschlüssel | CM-B | |
|
Bei einem Stromausfall dient er zum Entriegeln des Antriebs, sodass sich das Tor von Hand schieben oder ziehen lässt. |
||||
 |
1 × | Vordere Anschweißkonsole | PMDSMAR04.4610 | |
|
Sie wird an den festen Teil des Torflügels angeschweißt. Beachten Sie, dass sie in einer anderen Höhe als die hintere Konsole angebracht wird. Eine alternative Anschraubkonsole ist die PLA8. |
||||
 |
1 × | Bolzen der vorderen Konsole | R8.5120 Unterlegscheibe V8X10.5102 Bolzen |
|
|
Dient zur Befestigung des vorderen Antriebsteils an der vorderen Konsole. |
||||
 |
1 × | Hintere Schweißkonsole | PMDSMP2.4610 | |
|
Wird angeschweißt an die Montage-Schraubplatte oder einen Stahlpfosten. Achtung: Sie wird auf einer anderen Höhe als die vordere Konsole montiert. Eine verlängerte Alternativkonsole ist die PLA6. |
||||
 |
2 × | Bolzen der hinteren Konsole | D10.5110 Mutter R10.5120 Unterlegscheibe V10X40.5101 Bolzen |
|
|
Dient zur Befestigung des hinteren Teils des Antriebs an der hinteren Konsole. |
||||
 |
1 × | Montageanleitung NICE Wingo WG3524 | Herunterladen | |
|
Montageanleitung für eine erfolgreiche Installation mit anschaulichen Schaltplänen zur Verkabelung, Programmieranleitungen und Koppeln von Fernbedienungen. |
||||
Wichtiger Hinweis: Dieser Antrieb ist ein Einzelgerät, d. h. er funktioniert nicht eigenständig.. Wir bieten ihn hier in unserem Onlineshop separat an, damit Sie die Automatisierung ganz nach Ihren Vorstellungen individuell zusammenstellen können. Zum Antrieb müssen Sie mindestens eine Steuerung (NICE Moonclever MC424LR30 oder das ältere Modell MC424LR10) sowie gegebenenfalls weiteres Zubehör kaufen. Wenn Sie noch keine genaue Vorstellung haben, werfen Sie am besten zuerst einen Blick auf unsere preisgünstigen vorkonfigurierten Sets.
(Ist dieser Antrieb für mich geeignet?)
Vergleichen Sie ihn mit anderen Antrieben:
| « Schwächerer Antrieb | Alternativer Antrieb | Stärkerer Antrieb » | |||||
|---|---|---|---|---|---|---|---|
|
|
230-V-Antrieb NICE Wingo:
Angebot und Lieferung auf Bestellung. |
|
Preisgünstige Sets mit Antrieb NICE Wingo WG3524:
| Set für einflügelige Tore » | Set für zweiflügelige Tore » |
|---|---|
|
Wingo-Antrieb für Tore bis 500 kg/3,5 m, Steuerung, Fernbedienung, Empfänger. |
2 × Wingo-Antrieb für Tore bis 500 kg/3,5 m, Steuerung, Fernbedienung, Empfänger. |
| Set für einflügelige Tore mit Lichtschranken » | Set für zweiflügelige Tore mit Lichtschranken » |
|
Wingo-Antrieb für Tore bis 500 kg/3,5 m, Steuerung, Fernbedienung, Empfänger, Lichtschranken, Warnleuchte, Schlüsselschalter. |
2 × Wingo-Antrieb für Tore bis 500 kg/3,5 m, Steuerung, Fernbedienung, Empfänger, Lichtschranken, Warnleuchte, Schlüsselschalter. |
| Set für einflügelige Tore mit Zubehör » | Set für zweiflügelige Tore mit Zubehör » |
|
Antrieb Wingo bis 500 kg/3,5 m, Steuergerät, Handsender, Empfänger, Lichtschranken, Warnleuchte, Schlüsselschalter. |
2 x Antrieb Wingo bis 500 kg/3,5 m, Steuergerät, Handsender, Empfänger, Lichtschranken, Warnleuchte, Schlüsselschalter. |
Zubehör kompatibel mit dem Antrieb NICE Wingo WG3524
Außerdem empfehlen wir, zum Antrieb folgendes kompatibles optionales Zubehör mitzubestellen:
| Was | Warum | Typ |
|---|---|---|
| Steuerzentrale | Steuerelektronik des Antriebs. | |
| Warnleuchte | Warnt durch Blinken vor der Bewegung des Tores – praktisch an Ausfahrten mit eingeschränkter Sicht. Mit integrierter Antenne – größere Reichweite des Handsenders. |
Alternativ alle Warnleuchten mit 12–24-V-Versorgung von anderen Herstellern. |
| Lichtschranken | Erkennen beim Schließen ein Hindernis und stoppen die Bewegung – das Tor fährt nicht gegen Fahrzeuge oder Personen. | |
| Handsender | Zur Fernbedienung des Tores. | |
| Empfänger |
Zur Fernbedienung des Tores. In das Steuergerät MCA2R30 ist bereits ein Empfänger integriert. Die weiteren Empfänger sind optionales Zubehör. |
|
| Antenne |
Für eine größere Reichweite des Handsenders. |
|
| Tastatur |
Falls Sie die Fernbedienung vergessen haben oder viele Fahrzeuge bzw. Personen zu Ihnen kommen und Sie nicht jedem eine Fernbedienung geben oder das Tor einzeln öffnen möchten. |
|
| Schlüsselschalter |
Zur Steuerung des Tors mit einem Schlüssel über einen Schalter, der an beliebiger Stelle per Kabel mit dem Antrieb verbunden ist. |
|
| Kartenleser |
Steuerung des Antriebs, indem eine Karte oder ein Schlüsselanhänger an den Kartenleser gehalten wird. |
|
| Elektroschlösser |
Die Sicherheitselektroschlösser werden über die Steuereinheit mit dem Antrieb synchronisiert. Bei einem Steuerbefehl für den Antrieb wird zuerst das Elektroschloss entriegelt, erst danach beginnt sich das Tor zu öffnen. Nach dem Schließen des Tors wird das Elektroschloss wieder verriegelt. Sie sind bei einer Flügellänge von mehr als 3,5 m erforderlich. |
|
| Notstromversorgung |
Notstromversorgung. |
Anleitung für den NICE-Antrieb Wingo WG3524
Anleitung für NICE-Antriebe Wingo WG3524 hier herunterladen:
Anleitung für den NICE-Antrieb Wingo WG3524
Antrieb auswählen – ist der Antrieb NICE Wingo WG3524 für mein Tor geeignet?
|
|

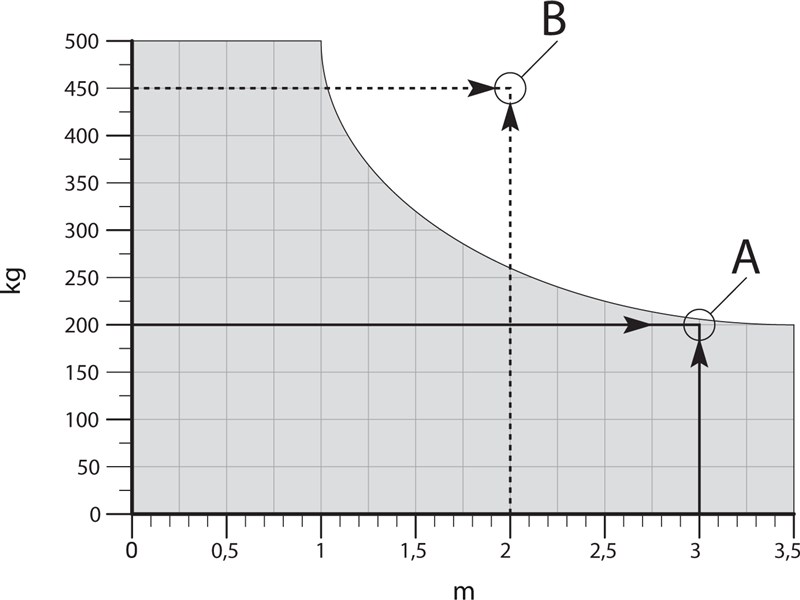

Grenzwerte des NICE-Antriebs Wingo WG3524Jedes Tor hat eine bestimmte Flügellänge (und damit einen Hebelarm) sowie ein bestimmtes Gewicht (und damit eine Gewichtskraft am Hebelarm), und jeder Antrieb hat seine Grenzen. Der NICE-Antrieb Wingo WG3524 eignet sich für Torflügel mit den Längen und Gewichten, die in der Abbildung links dargestellt sind. Das bedeutet, dass der Antrieb für ein Tor ab 500 kg/1 m bis 200 kg/3,5 m. Beispiel: Wert B mit einem Flügelgewicht von 450 kg und einer Flügellänge von 2 m liegt außerhalb des zulässigen Bereichs und ist daher ungeeignet. Wählen Sie einen stärkeren Antrieb. Wert A mit einem Flügelgewicht von 200 kg und einer Flügellänge von 3 m ist geeignet. Kann installiert werden. |
Lebensdauer des NICE-Antriebs Wingo WG3524
Addieren Sie in der folgenden Tabelle die Belastungsindizes für Flügelgewicht und -länge sowie die Indizes weiterer Einflussfaktoren, sofern diese zutreffen. Anschließend können Sie im Diagramm die Lebensdauer des Antriebs in Zyklen ablesen.
Beispiel: Mein Tor hat eine Durchfahrtsbreite von 6 m (2 Flügel mit je 1,5 m) und das Gewicht der Konstruktion einschließlich Füllung beträgt pro Flügel bis zu 200 kg. Ich addiere den Index für die Flügellänge, etwa 20, den Index für das Torgewicht 10 und vorsichtshalber den Index für niedrige Temperaturen 10, da wir strenge Winter haben. Damit ergibt sich ein Gesamtindex von 40. Aus dem Diagramm lese ich ab, dass die Lebensdauer des Antriebs etwa 60.000 Zyklen beträgt. Bei 10 Torbewegungen pro Tag ergibt sich daraus eine Lebensdauer von etwa 16 Jahren.
| Eigenschaften der gesamten Automatisierung | Index | Lebensdauerdiagramm |
|---|---|---|
|
Gewicht eines Torflügels |
Der empfohlene maximale Gesamtindex beträgt bis zu 60 %. (Das entspricht 50.000 Zyklen, was bei einem normalen Betrieb mit 10 Zyklen pro Tag 13 Jahren entspricht) |
|
| Bis zu 100 kg | 0 | |
| 100–200 kg | 10 | |
| 200–300 kg | 20 | |
| 300–400 kg | 30 | |
| Flügellänge | ||
| 1–2 m | 0 | |
| 2–3 m | 10 | |
| 3–3,5 m | 20 | |
|
Weitere Einflussfaktoren (sofern die Wahrscheinlichkeit ihres Auftretens über 10 % liegt) |
||
| Umgebungstemperatur über 40 °C oder unter 0 °C oder Luftfeuchtigkeit über 80 % | 20 | |
| Geschlossene Torfüllung | 15 | |
| Windzone | 15 | |
Montage des NICE-Antriebs Wingo WG3524
Die typische (optionale) Anschlusssituation des Antriebs mit Zubehör sieht wie folgt aus:
Zubehörliste
|
Verkabelung des Antriebs NICE Wingo WG3524
| 1. Antriebsgehäuse öffnen | 2. Netzkabel durchführen und anschließen |
|---|---|
 |
 |
I. Montage der hinteren Befestigungskonsole
 |
 |
| Öffnungsplan nach innen | Öffnungsplan nach außen |

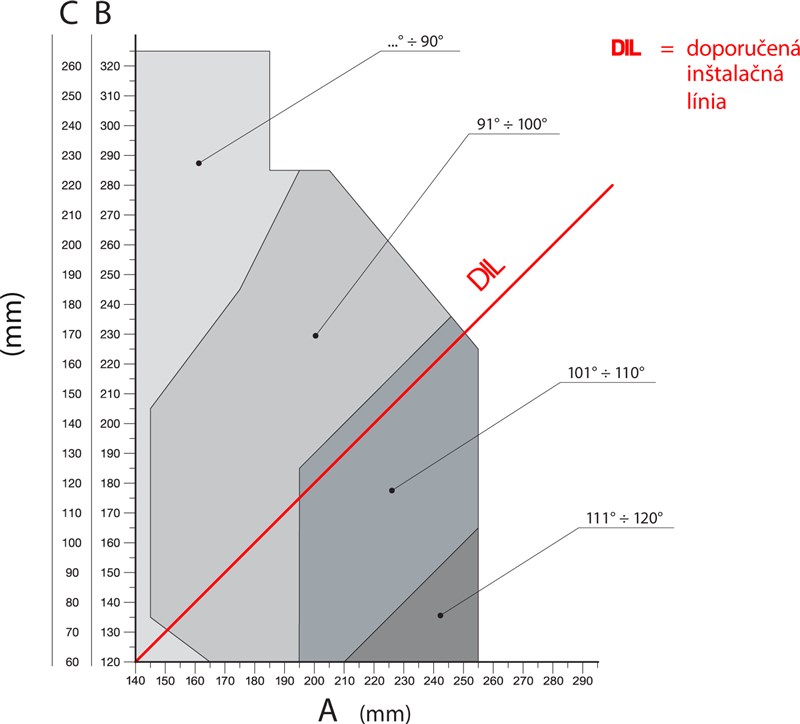

Ermitteln Sie die Position der hinteren Konsole mithilfe des Diagramms, aus dem Sie die Maße A und B sowie den maximalen Öffnungswinkel. Achtung: Die Werte A und B müssen ähnlich sein (idealerweise gleich), damit sich der Antrieb gleichmäßig und linear bewegen kann.
 |
 |
| Berechnungsdiagramm | Beispiel zum Ablesen der Werte aus dem Diagramm |
Gesamtabmessungen der Befestigungskonsole.
Berechnungsschritte:
- Messen Sie den Abstand C aus der Zeichnung
- Im Diagramm zeichnen Sie eine horizontale Linie, die den gemessenen Wert C
- Am Schnittpunkt dieser Linie mit der DIL (empfohlenen Installationslinie) ermitteln Sie den maximalen Öffnungswinkel
- Wenn der ermittelte maximale Öffnungswinkel nicht passt, muss der Wert A und gegebenenfalls auch der Wert Bangepasst werden, damit beide ähnlich (idealerweise gleich) sind.
Bevor Sie die Konsole am Pfosten oder an der Mauer befestigen, muss sie auf die erforderliche Länge gekürzt werden, die den Maßen A und B entspricht, und an die Montageplatte angeschweißt werden.
 |
 |
| 1. Kürzen Sie die Konsole auf die erforderliche Länge | 2. Schweißen Sie die gekürzte Konsole an die Montageplatte |
Im Lieferumfang ist eine 150 mm lange Konsole enthalten. Wenn Sie für besondere Einbausituationen eine längere Konsole benötigen oder das Tor nach außen öffnen soll, empfehlen wir, zusätzlich die verlängerte Konsole NICE PLA6.
|
Prüfen Sie vor der Befestigung der hinteren Konsole, ob die vordere Konsole auf den festen Teil des Torflügels passt. Wie in der Abbildung zu sehen, besteht zwischen der vorderen und der hinteren Konsole ein Höhenunterschied.
Höhenunterschied F = 30 mm. |
 |
Wenn alles passt, befestigen Sie die hintere Konsole mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.
II. Montage der vorderen Befestigungskonsole
Die vordere Konsole muss am Torflügel entsprechend den Werten D und Emontiert werden, die Sie aus der Tabelle ablesen (der Wert D ist fest vorgegeben und beträgt 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
Im Lieferumfang ist eine Anschweißkonsole enthalten. Wenn Sie eine Anschraubkonsole wünschen, empfehlen wir, stattdessen die alternative Anschraubkonsole NICE PLA8.
- Berechnen Sie anhand der Tabelle den Wert E
- Ermitteln Sie die Höhe anhand der Abbildung Höhe der Konsolen (Abbildung anzeigen)
- Befestigen Sie die Konsole am Torflügel (wenn Sie die Konsole anschweißen, empfehlen wir, sie zunächst nur anzuheften).
III. Montage des Torantriebs an der hinteren Konsole
 |
|
IV. Montage des Torantriebs an der vorderen Konsole
 |
|
V. Einstellung des mechanischen Bewegungsanschlags
Bei Verwendung des internen mechanischen Bewegungsanschlags, gegen den der Antrieb beim Öffnen fährt, sind keine externen Bodenanschläge erforderlich. Die Einstellung erfolgt wie folgt:
 |
|
Fotogalerie des NICE Wingo Antriebs
|
Montagebeispiel |
Montagebeispiel |
Montagebeispiel |
|
Montagebeispiel |
Montagebeispiel |
Montagebeispiel |
|
Montagebeispiel
|
Entriegelter Antrieb |
Antrieb ohne Gehäuse |
|
Rückseite von unten |
Ansicht der Schnecke und des internen mechanischen Anschlags |
Vorderseite von unten |
|
Rückseite mit angeschlossenem Kabel |
Manuelle Entriegelung des Antriebs NICE Wingo WG3524
Bei einem Stromausfall können Sie das Tor nicht mit einer Fernbedienung. Daher kann der Antrieb mit dem Entriegelungsschlüssel entriegelt werden und das Tor manuell bewegt werden:
| 1. Schieben Sie die Abdeckung des Entriegelungsschlosses zur Seite | 2. Stecken Sie den Entriegelungsschlüssel ein und drehen Sie ihn im Uhrzeigersinn | 3. Ziehen Sie den Entriegelungshebel heraus, um das Tor manuell bewegen zu können |
|---|---|---|
 |
 |
 |
Technische Daten des Antriebs NICE Wingo WG3524
| Modell | NICE Wingo WG3524 |
|---|---|
| Typenbeschreibung | Elektromechanischer Getriebemotor für den automatischen Betrieb von Schiebetoren im privaten Bereich. |
| Kraft | 1500N |
| Nennkraft | 500N |
| Geschwindigkeit | 0,016 m/s |
| Nenngeschwindigkeit | 0,012 m/s |
| Maximale Anzahl aufeinanderfolgender Zyklen | 40 Zyklen/Stunde |
| Länge des Drehhubs | 470 mm |
| Lebensdauer | von 125.000 bis 80.000 Zyklen, abhängig vom Gewicht und der Länge des Torflügels sowie von der Einstellung des Antriebs |
| Spannungsversorgung | 24Vdc |
| Leistungsaufnahme [Belastung] |
85W [3,5A] |
| Nennleistungsaufnahme [Nennbelastung] |
50W [2A] |
| Isolationsklasse | A |
| Betriebstemperatur | -20°C bis +50°C |
| Schutzart | IP44 |
| Abmessungen | 98×920×95 (B×L×H) |
| Gewicht | 6kg |
