NICE Toona TO4024 – einzelner 24-V-Antrieb für einen Flügel bis 3 m
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
auf Lager
198,70 € inkl. MwSt.
| Gewicht |
|---|
| 8,40 kg |
Produktbeschreibung NICE Toona TO4024 – einzelner 24-V-Antrieb für einen Flügel bis 3 m
NICE Toona 4 TO4024 ist ein einzelner 24-V-DC-Antrieb für einen Flügel. Laut Diagramm bewältigt NICE bei einer Länge von 3 m maximal etwa 300 kg; das Gewicht von 500 kg gilt bei einer Länge von bis ungefähr 1,8 m. Länge und Gewicht sind gemeinsam zu beurteilen.
Der Antrieb ist nicht selbsthemmend, verwendet einen Encoder und verfügt über einen einstellbaren mechanischen Öffnungsanschlag. Für die gängigen aktuellen TO4024-Sets ist im Katalog die MC824HR30. Netzversorgung, BlueBUS, Funkempfänger und Akku sind Merkmale der ausgewählten Steuerung und nicht des Antriebs selbst.
Toona hat ein zweiteiliges Gehäuse aus druckgegossenem Aluminium mit Oberflächenbehandlung, Innenteile aus Stahl, Legierungen und Technopolymeren sowie eine bronzene Führungsschraubenmutter. Die Befestigung ist maßlich an ältere NICE-Moby- und Pluto-Antriebe angelehnt. Der Antrieb eignet sich auch für häufigere Nutzung; bei einer vollständig gefüllten Torfläche und einem windigen Standort sollten Sie die höhere Belastung bei der Auswahl anhand des Lebensdauerdiagramms.
Bei einer Kombination mit MC824HR30 sind das Einlernen der Positionen, die Diagnose, die Verlangsamung, die Pausenzeit und die Teilöffnung Funktionen der Steuerung. Sie verwendet BlueBUS für die entsprechenden Sicherheitseinrichtungen.
| Schnellnavigation auf dieser Seite | ||
|---|---|---|
| Lieferumfang | Auswahl und Grenzwerte | Sets |
| Zubehör | Anleitung | Lebensdauer |
| Montage | Verkabelung | Anschlag |
| Fotogalerie | Entriegelung | Technische Daten |
Kompatibles Zubehör für den NICE-Toona-4-TO4024-Antrieb
Zusätzlich empfehlen wir, kompatibles optionales Zubehör für den Antrieb zu erwerben:
| Was | Warum | Typ |
|---|---|---|
|
Steuerung
|
Steuerelektronik des Antriebs. |
|
| Signalisiert die Torbewegung. Eine Antenne ist nur bei dem Modell integriert, bei dem dies ausdrücklich angegeben ist; die Wahl der Leuchte hängt vom Ausgang der verwendeten Steuerung ab. |
Der FLASH-Ausgang an MC824HR30 ist für eine 12-V-Leuchte mit maximal 21 W ausgelegt. Eine andere Warnleuchte darf erst nach Prüfung von Spannung, Stromversorgung, Leistungsaufnahme und Blinkmodus ausgewählt werden. |
|
| Überwachen den Bereich zwischen Sender und Empfänger. Bei Unterbrechung des Lichtstrahls senden sie ein Signal an die Steuerung; deren Reaktion hängt von Anschluss und Einstellung ab. Die korrekte Positionierung und Funktion müssen nach der Montage zusammen mit dem gesamten Tor geprüft werden. | ||
| Wählen Sie den Handsender passend zum Empfänger und zur Codierung der jeweiligen Steuerung aus. | ||
| Der Empfänger muss die Codierung des gewählten Senders unterstützen; OXIBD und OXILR sind nicht mit allen aufgeführten Fernbedienungen kompatibel. |
|
|
| Für eine größere Reichweite der Fernbedienung. | ||
| Wenn Sie die Fernbedienung vergessen haben oder viele Fahrzeuge/Personen Zugang benötigen und Sie nicht jedem eine Fernbedienung aushändigen möchten. | ||
| Steuerung des Tores mit einem Schlüssel über einen Schalter, der per Kabel mit der Steuerung verbunden ist. | ||
|
Elektroschlösser
|
Das Schloss hält den Torflügel in geschlossener Position. Die Steuerung muss es vor dem Öffnen entriegeln; Eignung und Spannung sind abhängig vom Tor und der jeweiligen Steuerung zu bestimmen. |
|
| Steuerung des Antriebs durch Vorhalten einer Karte oder eines Schlüsselanhängers an den Leser. |
|
|
| Bei einem Netzausfall versorgt sie die Automatisierung über eine kompatible Steuerung mit Strom; die Auswahl hängt von der Revision der Steuerungsplatine ab. |
Für die aktuelle MC824HR30 ist vorgesehen PSS324. Die ältere PS324 kann an der Platine R30 nur mit dem Kabel CABLA11 und deaktiviertem Standby-Modus verwendet werden. Beachten Sie bei einer älteren Platine die zugehörige Anleitung. |
| Der Antrieb enthält: | Code | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 4 TO4024 Motor |
TO4024 |
|
|
Elektromechanischer Toona-4-Motor; laut NICE-Diagramm ca. 500 kg bei einer Flügellänge bis 1,8 m oder 300 kg bei 3 m. |
||||
 |
1 × | Interner mechanischer Öffnungsanschlag | PLA13 | |
|
Mit dem internen Anschlag wird die offene Endposition eingestellt. Die mechanische Verriegelung des Tores in geschlossener Position ist entsprechend der jeweiligen Montage auszuführen. |
||||
 |
2 × | Entriegelungsschlüssel | CM-B | |
|
Bei einem Stromausfall dient er zum Entriegeln des Antriebs, damit das Tor manuell durch Schieben oder Ziehen bewegt werden kann. |
||||
 |
1 × | Vordere Anschweißkonsole | PMDSMAR04.4610 | |
|
Sie wird an den festen Teil des Torflügels angeschweißt. Beachten Sie, dass sie in einer anderen Höhe als die hintere Konsole angebracht wird. Eine alternative Anschraubkonsole ist die PLA8. |
||||
 |
1 × | Bolzen der vorderen Konsole | R8.5120 Unterlegscheibe V8X10.5102 Bolzen |
|
|
Dient zur Befestigung des vorderen Antriebsteils an der vorderen Konsole. |
||||
 |
1 × | Hintere Anschweißkonsole | PMDSMP.4610 | |
|
Sie wird an die Anschraub-Montageplatte oder an einen Stahlpfosten angeschweißt. Achtung: Die Montage erfolgt auf einer anderen Höhe als die vordere Konsole. Die alternative verlängerte Konsole ist PLA6. |
||||
 |
1 × | Montageplatte unter der hinteren Konsole | PMDPA.4610 | |
|
Daran wird die hintere Konsole angeschweißt. Anschließend wird die Montageplatte am Pfosten oder an der Mauer befestigt. |
||||
 |
2 × | Bolzen der hinteren Konsole | D10.5110 Mutter R10.5120 Unterlegscheibe V10X40.5101 Bolzen |
|
|
Dient zur Befestigung des hinteren Teils des Antriebs an der hinteren Konsole. |
||||
 |
1 × | Montageanleitung NICE Toona 4 TO4024 | Herunterladen | |
|
Slowakische und tschechische Montageanleitung für den Toona-Antrieb. Der Anschluss und die Programmierung der Steuerzentrale richten sich nach der zugehörigen Anleitung. |
||||
Wichtig: Der TO4024 als Einzelgerät benötigt eine geeignete Steuerzentrale, zum Beispiel MC824HR30, sowie je nach Installation Sicherheitseinrichtungen. Die Ausstattung und den Preis einer kompletten Automatisierung finden Sie in den Sets mit diesem Antrieb.
(Ist dieser Antrieb für mich geeignet?)
Vergleichen Sie ihn mit anderen Antrieben:
Prüfen Sie bei älteren Modellen die aktuelle Verfügbarkeit und die Übereinstimmung der Montageabmessungen.
Preisgünstige Sets mit Antrieb NICE Toona 4 TO4024:
| Set für einflügeliges Tor » | Set für zweiflügeliges Tor » |
|---|---|
|
Toona-Antrieb, max. 500 kg bei 1,8 m oder 300 kg bei 3 m, Steuerzentrale, Handsender, Empfänger. |
2 × Toona-Antrieb, max. 500 kg bei 1,8 m oder 300 kg bei 3 m, Steuerzentrale, Handsender, Empfänger. |
| Set für einflügeliges Tor mit Lichtschranken » | Set für zweiflügeliges Tor mit Lichtschranken » |
|
Toona-Antrieb, max. 500 kg bei 1,8 m oder 300 kg bei 3 m, Steuerzentrale, Handsender, Empfänger, Lichtschranken, Warnleuchte. |
2 × Toona-Antrieb, max. 500 kg bei 1,8 m oder 300 kg bei 3 m, Steuerzentrale, Handsender, Empfänger, Lichtschranken, Warnleuchte. |
| Set für einflügeliges Tor mit Zubehör » | Set für zweiflügeliges Tor mit Zubehör » |
|
Toona-Antrieb, max. 500 kg bei 1,8 m oder 300 kg bei 3 m, Steuerzentrale, Handsender, Empfänger, Lichtschranken, Warnleuchte. |
2 × Toona-Antrieb, max. 500 kg bei 1,8 m oder 300 kg bei 3 m, Steuerzentrale, Handsender, Empfänger, Lichtschranken, Warnleuchte. |
In den Sets mit Bei der MC824HR30 erfolgt die Kopplung der Handsender über den Empfänger und nach dem Verfahren dieser Steuerzentrale.. Verwenden Sie bei einer anderen Steuerplatine deren eigenes Verfahren.
Antrieb auswählen – ist der Antrieb NICE Toona 4 TO4024 für mein Tor geeignet?
Grenzwerte für Flügellänge und -gewicht
Die Länge und das Gewicht eines einzelnen Flügels sind gemeinsam anhand des NICE-Diagramms zu beurteilen. Bei einer Länge von bis zu 1,8 m kann der Flügel etwa 500 kgwiegen; bei einer Länge von 3 m etwa 300 kg. Die Werte 3 m und 500 kg gelten nicht gleichzeitig. Bei anderen Abmessungen entnehmen Sie das zulässige Gewicht dem Diagramm und berücksichtigen Sie außerdem eine geschlossene Füllung, Wind und den leichtgängigen Lauf des Flügels.
Lebensdauer des Antriebs NICE Toona 4 TO4024
Die Lebensdauer ist eine Schätzung anhand des Belastungsindex, keine Garantie für eine bestimmte Zyklenzahl. Addieren Sie die zutreffenden Tabellenwerte und lesen Sie das Ergebnis im Originaldiagramm von NICE ab.
| Lebensdauerdiagramm |
|---|
 |
| Einfluss bei Toona 4 | Index |
|---|---|
|
Flügelgewicht bis 200 kg
|
0 % |
|
Gewicht über 200 bis 300 kg
|
10 % |
|
Gewicht über 300 bis 400 kg
|
20 % |
|
Gewicht über 400 bis 500 kg
|
30 % |
|
Flügellänge von 2 bis 3 m
|
20 % |
|
Temperatur über 40 °C, unter 0 °C oder Luftfeuchtigkeit über 80 %
|
20 % |
|
Geschlossene Flügelfüllung
|
15 % |
|
Windzone
|
15 % |
Verwenden Sie für die Berechnung das Gewicht eines einzelnen Flügels. Beispiel: Bei 250 kg, 2,5 m und ohne weitere Einflüsse beträgt der Index 10 % + 20 % = 30 %; die geschätzte Zyklenzahl wird im Diagramm abgelesen.
Montage des Antriebs NICE Toona 4 TO4024
Prüfen Sie vor der Befestigung, ob Pfosten, Fundament und Verankerung die Belastungen durch Flügel, Antrieb und Wind aufnehmen können. Die Profilabmessungen allein bestimmen nicht die Eignung: Auch Material, Wandstärke, Höhe, Lage des Scharniers und Zustand des Fundaments sind entscheidend.
Wenn die Lage des Scharniers und die Form des Pfostens die im Montage diagramm angegebenen Maße nicht zulassen, passen Sie die hintere Halterung an oder verwenden Sie die verlängerte Halterung PLA6. Bestimmen Sie die Maße A und B anhand des gemessenen Werts C und des gewünschten Öffnungswinkels gemäß dem Montagediagramm von NICE. Beim Öffnen nach außen ist eine verlängerte hintere Halterung erforderlich; bestimmen Sie ihre Länge anhand des Diagramms und prüfen Sie, ob sich der Flügel frei bewegen kann.
Eine typische (optionale) Anschlusskonfiguration des Antriebs mit Zubehör sieht wie folgt aus:
Zubehörliste
|

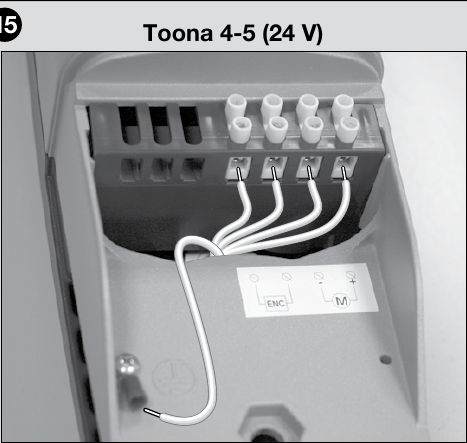

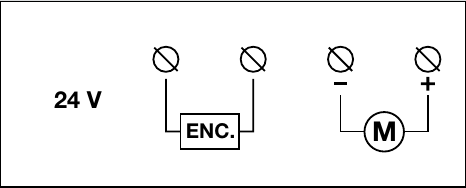

Verkabelung des Antriebs NICE Toona TO4024
Trennen Sie die Netzversorgung und die Notstrombatterie, bevor Sie das Kabel durch die Kabeleinführung des Antriebs führen. TO4024 hat gekennzeichnete + / − Motorklemmen und ein separates Klemmenpaar für den Encoder; die Position ist in der Abbildung unten dargestellt. Beim aktuellen Steuergerät MC824HR30 wird der einzige Motor an M2 und sein Encoder an ENC Motor 2angeschlossen; M1 bleibt frei. Für den Encoder ist keine Polarität vorgeschrieben. Der Ausgang M2 ist für den Motor vorgesehen, nicht zur Versorgung von Zubehör. Bei zwei Motoren und bei einem anderen Steuergerät folgen Sie dem Schaltplan der tatsächlich eingebauten Platine. Führen Sie nach dem Anschluss die vorgeschriebene Einlernprozedur durch und prüfen Sie die Laufrichtung sowie den sicheren Torbetrieb.
Anschluss und Einstellung der Platine MC824HR30 nur in einer Konfiguration mit genau diesem Steuergerät verwenden.
Anschluss des Zubehörs am MC824HR30
Die folgenden Klemmen gehören zum Steuergerät MC824HR30, nicht zum Motor TO4024. Schließen Sie sie nur bei abgeschalteter Netz- und Batterieversorgung an. Verwenden Sie bei einer anderen Platine deren eigenen Schaltplan.
| Was | Anschluss und Polarität |
|---|---|
|
Lichtschranken und BlueBUS-Komponenten
|
Ein kompatibles Paar, zum Beispiel EPMB, wird mit zwei Leitungen an das Klemmenpaar BlueBUS. + und − sind nicht polaritätsgebunden. Stellen Sie die Adresse der Lichtschranken ein und starten Sie nach dem Hinzufügen oder Entfernen eines Geräts den Einlernvorgang für die angeschlossenen Geräte. |
|
Schlüsselschalter oder Relais des Empfängers
|
Potenzialfreier Kontakt NO an das Klemmenpaar SbS (Schritt-für-Schritt-Befehl), oder gegebenenfalls an das Klemmenpaar Open oder Close je nach gewünschtem Befehl. Legen Sie keine Fremdspannung an den Befehlseingang an. |
|
Sicherheitskontaktleiste / STOP
|
Der Eingang STOP akzeptiert einen NO- oder NC-Kontakt oder einen Ausgang mit einem Widerstand von 8,2 kΩ. Führen Sie nach einer Änderung der Verdrahtung den Einlernvorgang durch; die Kontaktart muss dem tatsächlich verwendeten Bauteil entsprechen. |
|
Warnleuchte ELDC
|
An den Ausgang FLASHanschließen: im Warnleuchtenmodus 12 V DC, maximal 21 W. Beachten Sie bei Zubehör mit den Kennzeichnungen +/− die Beschriftung und den Schaltplan der Steuerplatine. |
|
Elektroschloss
|
Ausgang ELS ist im Schlossmodus 12 V AC, maximal 15 VA. Der Wechselstromausgang hat keine feste Polarität (+/−); prüfen Sie anhand des Typenschilds, ob das Schloss geeignet ist. |
|
Kontrollleuchte für geöffnetes Tor
|
Ausgang OGI ist vorgesehen für 24 V, maximal 4 W. Beachten Sie bei einer polarisierten Kontrollleuchte die Markierungen auf der Platine und an der Kontrollleuchte. |
|
Stromversorgung des Lesers / externen Moduls
|
Hilfsstromversorgung: Klemme STOP = −, Klemme SbS = +, zusammen maximal 200 mA. Die Spannung beträgt 24 V DC mit einer Toleranz von −30 % bis +50 %; prüfen Sie vor dem Anschluss die zulässige Spannung und Stromaufnahme des Moduls. Schließen Sie den Steuerrelais-Kontakt separat als potenzialfreien Kontakt an. Diese Klemmen bleiben auch im Stand-by-Modus unter Spannung. |
|
Funk und Notstrombatterie
|
Empfänger OXIBD wird in den Anschluss SM; die Batterie PSS324 in ihren eigenen Anschluss. Sie werden weder an den Ausgang M2 noch an BlueBUS angeschlossen. |
Die Ausgänge FLASH, ELS und OGI können auf eine andere Funktion umprogrammiert werden. Prüfen Sie vor dem Anschließen die Einstellung der jeweiligen Steuerung anhand der technischen Anleitung MC824HR30 und prüfen Sie nach der Montage die Sicherheitseinrichtungen.
I. Montage der hinteren Befestigungskonsole
Darstellung der Öffnung nach innen
Darstellung der Öffnung nach außen
Berechnen Sie die Position der hinteren Konsole mithilfe des Diagramms, aus dem Sie die Maße A und B sowie den maximalen Öffnungswinkel. Achtung: Die Werte A und B müssen ähnlich (idealerweise gleich) sein, damit sich der Antrieb gleichmäßig und linear bewegen kann.
Berechnungsdiagramm
Beispiel zum Ablesen der Werte aus dem Diagramm
Berechnungsschritte:
- Messen Sie den Abstand C aus der Darstellung
- Ziehen Sie im Diagramm eine horizontale Linie, die den gemessenen Wert C
- Der Schnittpunkt dieser Linie mit der DIL (Empfohlene Installationslinie) zeigt den maximalen Öffnungswinkel
- Liegt der Schnittpunkt unter der Ebene t, müssen Sie die Werte so anpassen, dass der Schnittpunkt oberhalb dieser Ebene liegt.
- Liegt der Schnittpunkt oberhalb der Ebene t, ist alles in Ordnung. Ist der ermittelte maximale Öffnungswinkel jedoch ungeeignet, muss der Wert A und gegebenenfalls auch der Wert Bangepasst werden, sodass beide ähnlich (idealerweise gleich) sind.
Bevor Sie die Konsole am Pfosten oder an der Mauer befestigen, muss sie auf die gewünschte Länge gekürzt werden, die den Maßen A und B entspricht, und an die Montageplatte angeschweißt werden.
1. Konsole auf die gewünschte Länge kürzen
2. Gekürzte Konsole an die Montageplatte schweißen
Die im Lieferumfang enthaltene Standardkonsole für die Rückseite ist 150 mm lang. Vergleichen Sie vor dem Anschweißen die verfügbare Länge mit den Maßen im Montagediagramm. Reicht sie nicht aus, verwenden Sie eine entsprechend verlängerte Konsole.
Prüfen Sie vor der Befestigung der hinteren Konsole, ob die vordere Konsole auf den festen Teil des Torflügels passt, da zwischen der vorderen und der hinteren Konsole ein Höhenunterschied besteht, wie in der Abbildung zu sehen ist.
Höhendifferenz F = 34 mm.
Wenn alles passt, befestigen Sie die hintere Konsole mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.
II. Montage der vorderen Befestigungskonsole
Die vordere Konsole muss am Torflügel in einem Abstand entsprechend den Werten D und Emontiert werden, die Sie aus der Tabelle ablesen (der Wert D ist fest und beträgt 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
Im Lieferumfang ist eine Anschweißkonsole enthalten. Wenn Sie eine Schraubkonsole wünschen, empfehlen wir, die alternative Schraubkonsole NICE PLA8.
- Berechnen Sie anhand der Tabelle den Wert E
- Berechnen Sie die Höhe anhand der Abbildung der Konsolenhöhen (Abbildung anzeigen)
- Befestigen Sie die Konsole am Torflügel (wenn Sie die Konsole anschweißen, empfehlen wir, sie zunächst nur anzuheften)
III. Antrieb an der hinteren Konsole montieren
- Befestigen Sie den Motor wie in der Abbildung gezeigt mit dem mitgelieferten Bolzen der hinteren Konsole, der Unterlegscheibe und der Mutter an der Konsole.
- Ziehen Sie die Mutter vollständig fest und lösen Sie sie anschließend um 1/10 Umdrehung, damit sich der Torantrieb drehen kann
IV. Antrieb an der vorderen Konsole montieren
- Befestigen Sie den Antrieb wie in der Abbildung gezeigt mit dem mitgelieferten Bolzen und der Unterlegscheibe an der Konsole.
- Ziehen Sie den Bolzen vollständig fest.
V. Mechanischen Anschlag einstellen
Der TO4024 verfügt über einen einstellbaren internen Anschlag für die Offenstellung. Entriegeln Sie den Motor, lösen Sie die Anschlagschraube, öffnen Sie den Torflügel von Hand bis zur gewünschten Position, schieben Sie den Anschlag bis zum Bolzen und sichern Sie die Schraube. Schließen Sie anschließend den Torflügel und verriegeln Sie den Motor wieder. Gehen Sie gemäß Abbildung 11 im Originalhandbuch vor.
Der TO4024 verfügt über einen internen Öffnungsanschlag. Der Schließanschlag ist entsprechend der Torbauart und der Anleitung der verwendeten Steuerung einzurichten.
Fotogalerie des NICE Toona-Antriebs
|
Montagebeispiel |
Montagebeispiel |
Montagebeispiel |
|
Montagebeispiel |
Montagebeispiel |
Antrieb mit abgenommener Abdeckung |
|
Vergleich der Antriebe Toona 4, 5 und 7 |
Entriegelter Antrieb |
Antrieb von unten |
Manuelle Entriegelung des NICE Toona 4 TO4024-Antriebs
Bei einem Stromausfall können Sie das Tor nicht mit einer Fernbedienung. Daher kann der Antrieb mit dem Entriegelungsschlüssel entriegelt werden und das Tor von Hand bewegt werden:
- Schieben Sie die Abdeckung des Entriegelungsschlosses zur Seite.
- Stecken Sie den Entriegelungsschlüssel ein und drehen Sie ihn im Uhrzeigersinn.
- Ziehen Sie den Entriegelungshebel heraus; nun können Sie das Tor von Hand bewegen.
Technische Daten des NICE Toona 4 TO4024-Antriebs
|
Modell
|
NICE Toona 4 TO4024 |
|---|---|
|
Anwendung
|
Elektromechanischer Antrieb für Drehtore |
|
Motorspannung
|
24 V DC über eine geeignete Steuerung |
|
Maximale / Nennstromaufnahme
|
5 A / 2 A |
|
Maximale / Nennleistungsaufnahme
|
120 W / 48 W |
|
Eingebauter Kondensator
|
Nein |
|
Hub
|
385 mm |
|
Geschwindigkeit ohne Last / unter Last
|
0,016 / 0,012 m/s |
|
Maximale / Nennkraft
|
1 800 N / 600 N |
|
Zyklen pro Stunde bei Nennkraft
|
95 |
|
Schutzart / Isolationsklasse
|
IP44 / Klasse F |
|
Betriebstemperatur
|
−20 bis +50 °C |
|
Abmessungen (L × B × H)
|
820 × 115 × 105 mm |
|
Gewicht des Antriebs
|
6 kg |
Sicherheit und Wartung
Prüfen Sie vor der Montage, ob sich der Torflügel frei und gleichmäßig bewegen lässt und ob der Torflügel und der Pfosten stabil sind. Führen Sie den elektrischen Anschluss bei abgeschalteter Stromversorgung durch. Prüfen Sie nach der Montage die Sicherheitseinrichtungen und die Bewegungskraft gemäß der Anleitung für das Gesamtsystem.
NICE schreibt vor, den Antrieb spätestens alle 6 Monate: den Zustand der Konstruktion und der Schrauben, die Schmierung der Gewindespindel, den Verschleiß sowie Funktionsprüfungen. Informationen zur Programmierung der Steuerung finden Sie in der Anleitung MC824HR30.
