NICE Wallyght WLT – multifunktionale LED-Warnleuchte
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
49,67 € inkl. MwSt.
| Gewicht |
|---|
| 0,15 kg |
Produktbeschreibung NICE Wallyght WLT – multifunktionale LED-Warnleuchte
NICE Wallyght WLT ist eine multifunktionale LED-Anzeige, die nach dem Anschluss an kompatible Steuerungen von Antrieben als klassische blinkende Warnleuchte, oder als Umgebungsbeleuchtung.
Wenn Sie sie an die Stromversorgung anschließen, kann sie dauerhaft leuchten z. B. über einen Schalter, oder sie kann automatisch eingeschaltet werden in der Dämmerung mithilfe eines Lichtsensors (Dies funktioniert nur bei einer Ausrichtung des Lichts um 180°).
Die Stromversorgung ist universell: 12/24V AC/DC.

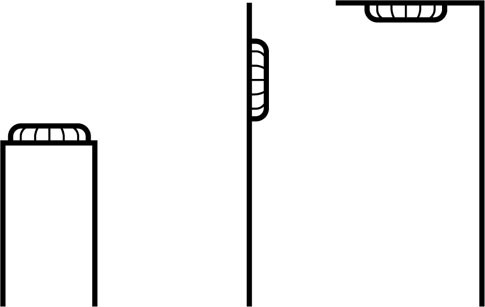

Die Montage kann vertikal oder horizontal (auch an der Decke) erfolgen; dabei können Sie die Ausrichtung der Beleuchtung einstellen.
Warnleuchte WLT verfügt über die Schutzart IP44 und ist für den Außenbereich geeignet.
Sie enthält zwei 1-W-LEDs, die eine Lebensdauer von 70.000 Stunden Dauerbetrieb gewährleisten.
Montageanleitung für die NICE Wallyght WLT-Warnleuchte

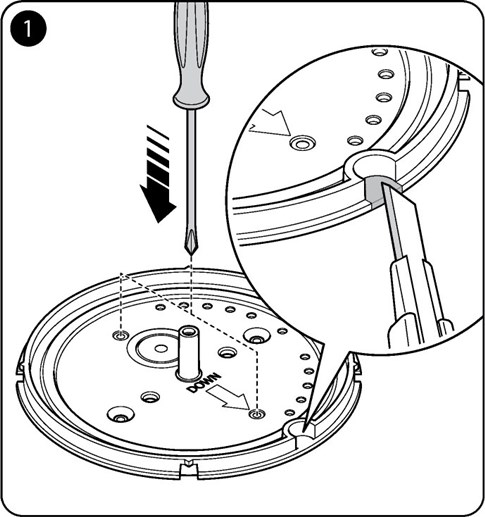

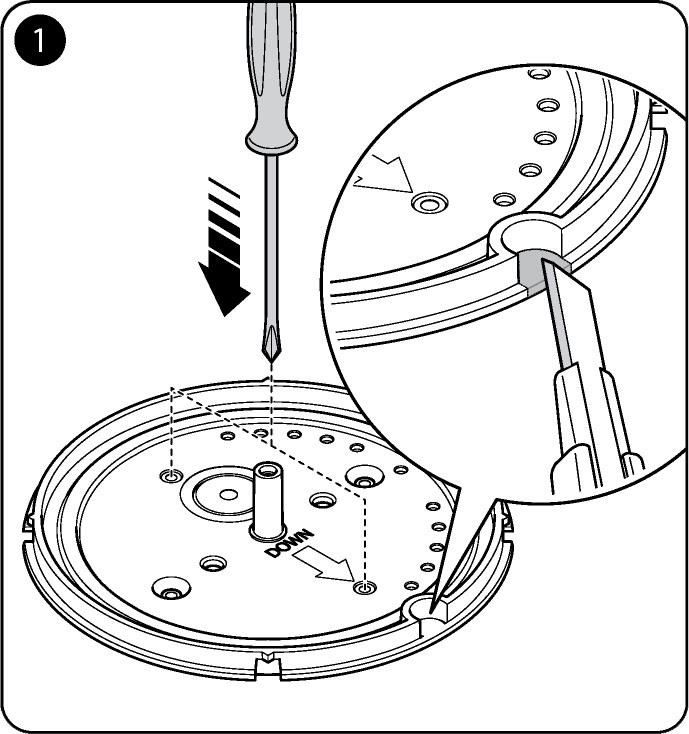

1. Montageplatte vorbereiten
Stechen Sie mit einem Schraubendreher die vorgesehenen Löcher für die Schrauben durch. Schneiden Sie mit einem Messer unten eine Öffnung für das Kabel aus oder brechen Sie das vorgesehene Loch oberhalb der Achse durch (in diesem Fall muss das Loch sorgfältig abgedichtet oder eine Kabeldurchführung verwendet werden).

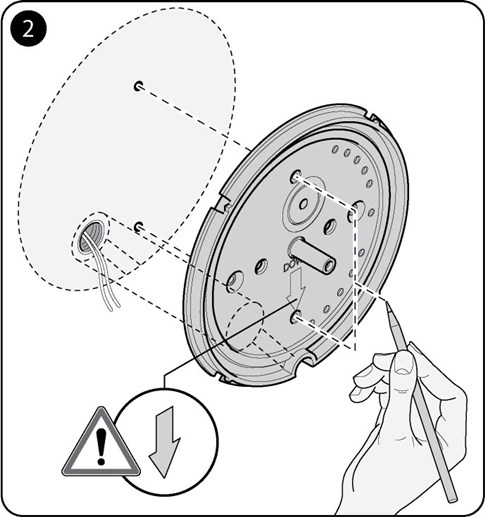

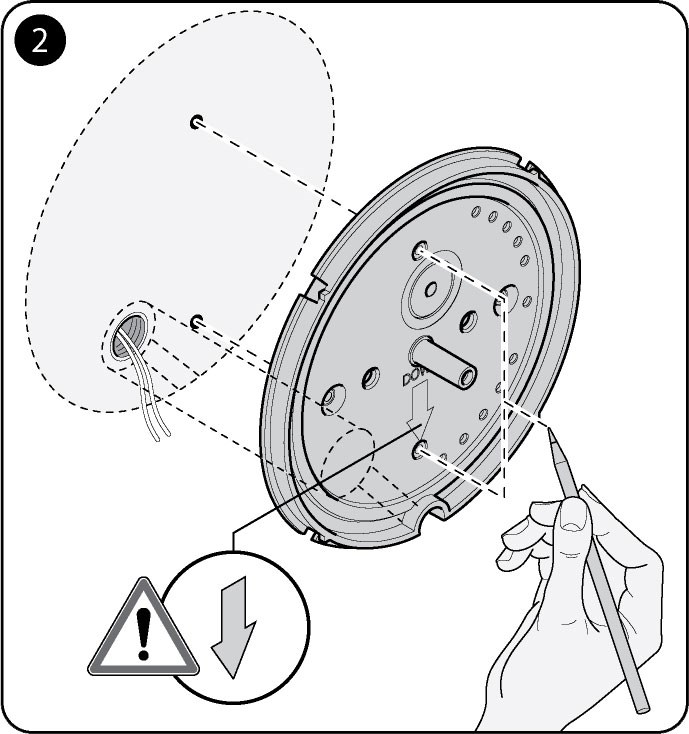

2. Montageplatte anzeichnen
Zu diesem Zeitpunkt sollten Sie die Verkabelung bereits verlegt haben. Markieren Sie die gewünschten Befestigungslöcher. Bei vertikaler Montage richten Sie das Gehäuse so aus, dass der Pfeil nach unten zeigt.

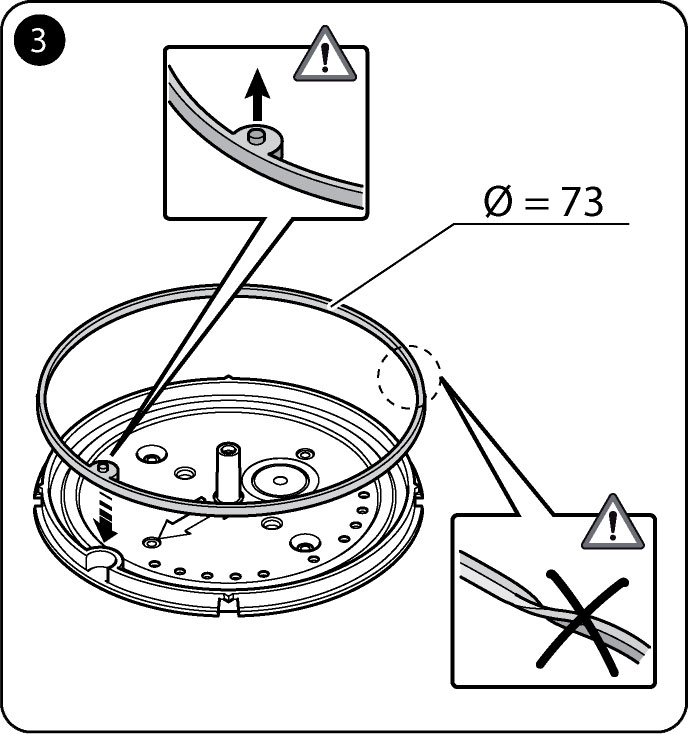

3. Dichtungen einsetzen
Dieser Schritt ist bei der Verwendung im Außenbereich unerlässlich. Setzen Sie die Dichtung von vorne mit dem Vorsprung nach oben ein und achten Sie darauf, dass sie sich nicht verdreht.

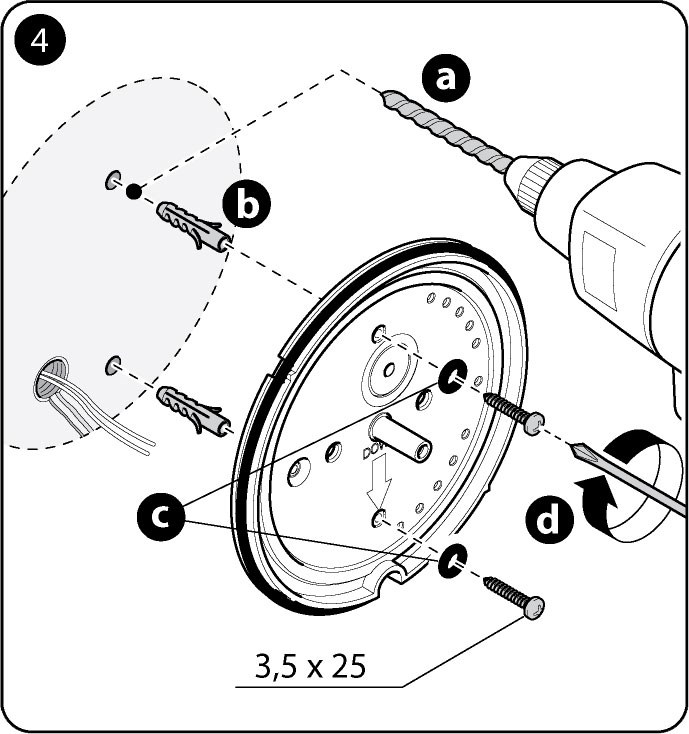

4. Montageplatte befestigen
a) Bohren Sie die markierten Löcher
b) Setzen Sie passende Dübel für Ihren Untergrund ein
c) Schieben Sie die Schraubendichtungen auf die Schrauben
d) Ziehen Sie die Schrauben vorsichtig fest
5. Lichtausrichtung einstellen
Sie haben zwei Möglichkeiten: Das Licht kann in alle Richtungen (360°) leuchten oder in eine bestimmte Richtung ausgerichtet werden (180°). Wir empfehlen Ihnen, an dieser Stelle zu Schritt 6zu springen, die Montage mit beliebiger Lichtausrichtung abzuschließen und anschließend bei Dunkelheit mit einer Stirnlampe zu diesem Schritt zurückzukehren, damit Sie sehen, wie sich das Licht verhält :)
|

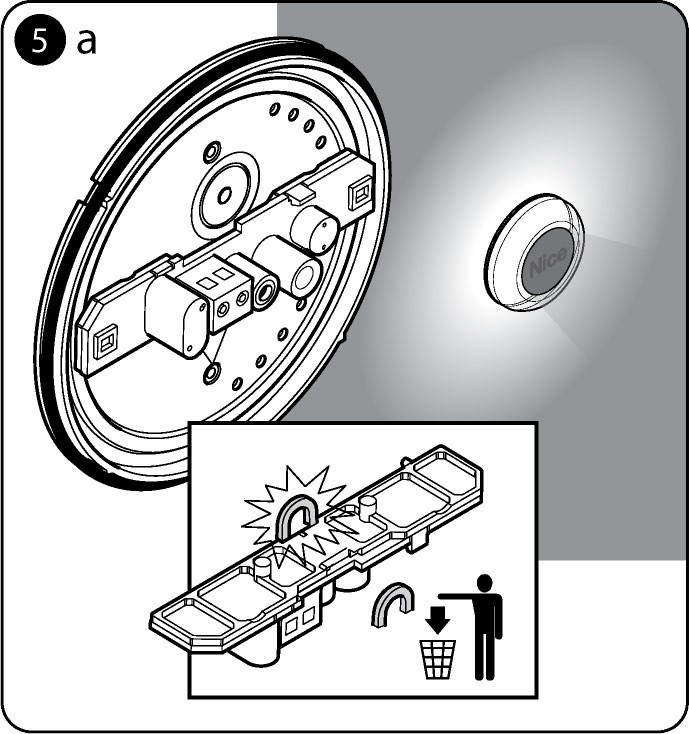

I. Möglichkeit – 360°-Beleuchtung Brechen Sie die Haken ab und legen Sie die Leiterplatte flach ein. |

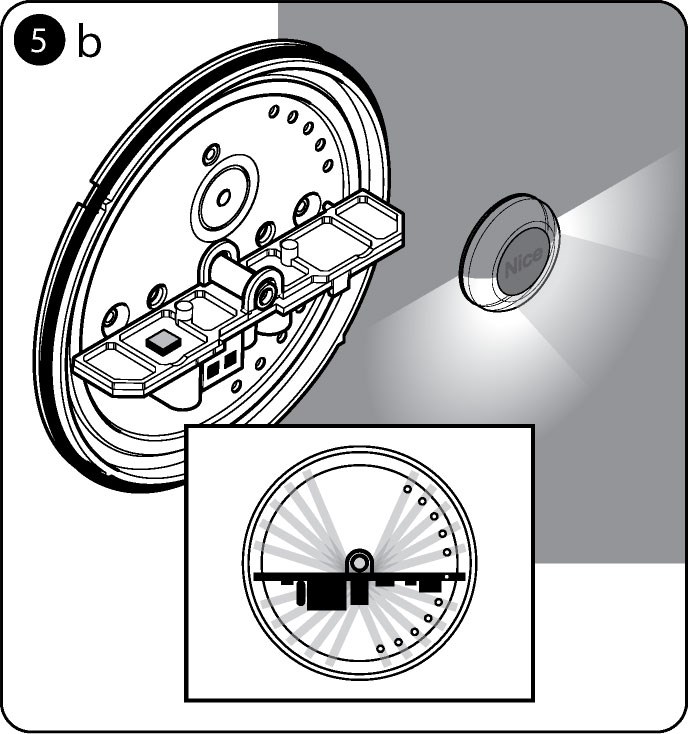

II. Möglichkeit – 180°-Beleuchtung Drehen Sie die Leiterplatte in die gewünschte Richtung und fixieren Sie sie mit dem Stift an der Montageplatte. |
 |
 |

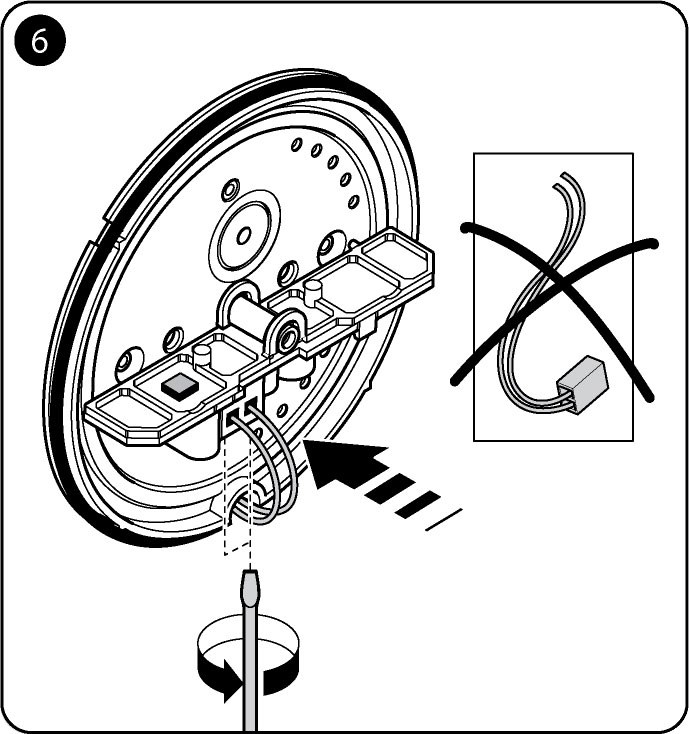

6. Kabel anschließen
Falls Sie nichtdie NICE WLT oben auf dem WALKY-Antrieb anschließen (was in 99 % der Fälle nicht zutrifft), verwenden Sie nichtdie mitgelieferten Kabel mit Stecker, sondern eigene Kabel mit einem maximalen Durchmesser von 1 mm. Ziehen Sie die Kabel etwas heraus, schneiden Sie den überstehenden Teil ab und verlegen Sie sie so, dass sie keinen Schatten werfen (bzw. bei eingeschaltetem Licht keinen Schatten werfen). Achten Sie außerdem darauf, dass sie den Lichtsensornicht behindern, falls Sie ihn verwenden möchten.

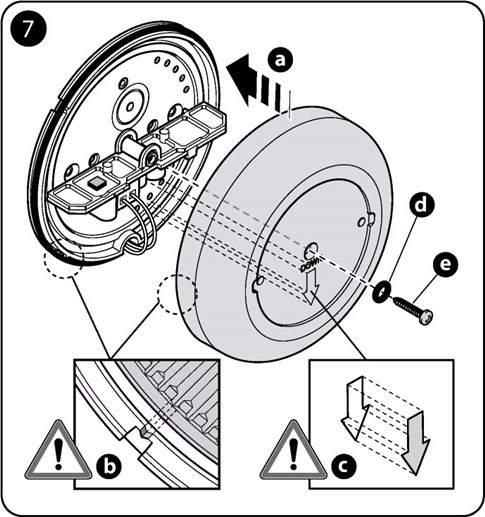

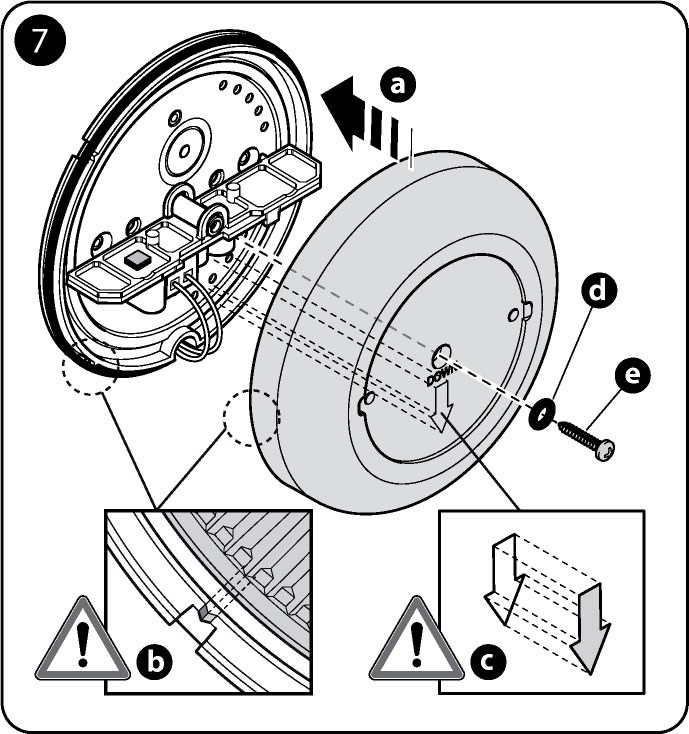

7. Obere Abdeckung montieren
a, c) Setzen Sie die obere Abdeckung so auf, dass der Pfeil auf der oberen Abdeckung mit dem Pfeil auf der Montageplatte übereinstimmt
b) Achten Sie außerdem darauf, dass die vier Vorsprünge an der Montageplatte in die Nuten der oberen Abdeckung greifen
d) Schieben Sie die Schraubendichtung auf die Schraube
e) Ziehen Sie die Schraube vorsichtig fest

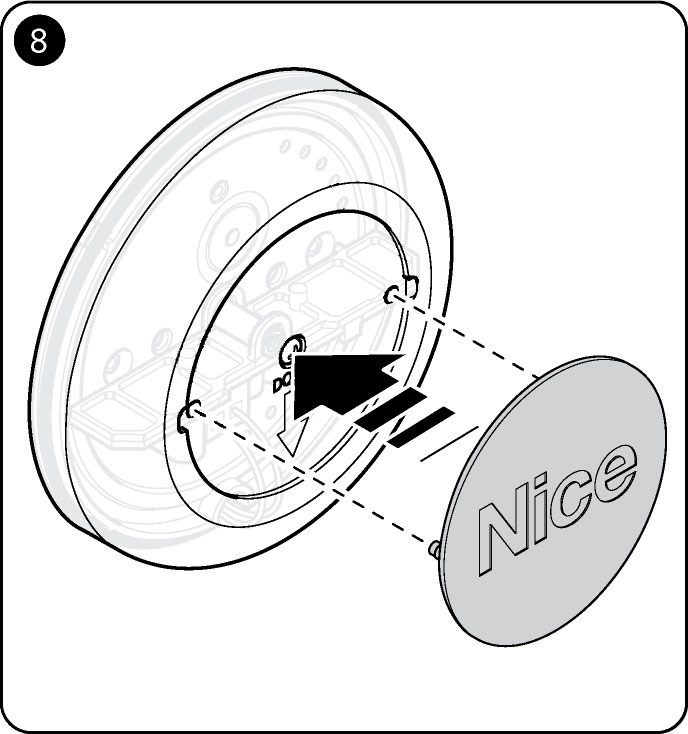

8. Abdeckkappe einsetzen
Setzen Sie die Abdeckkappe mit dem NICE-Logo ein – fertig.

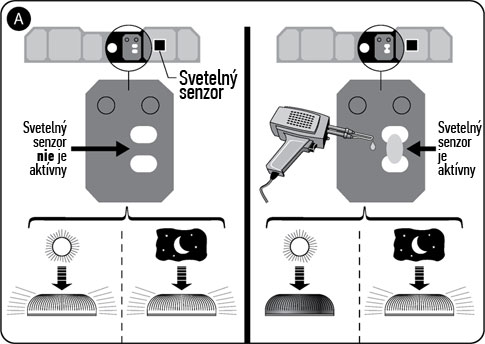

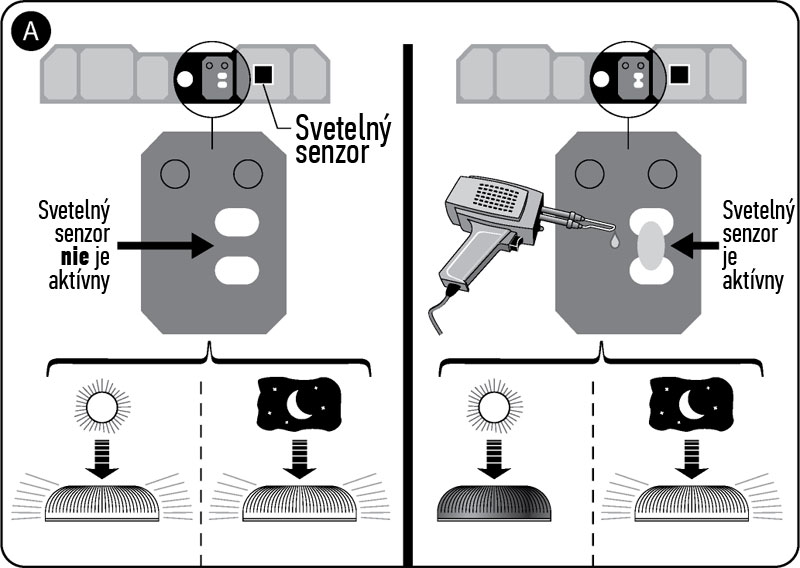

Lichtsensor der NICE WLT ein- und ausschalten
Bei aktiviertem Lichtsensor leuchtet die NICE WLT tagsüber nicht, sondern nur nachts. Werksseitig ist der Lichtsensor nichtaktiv. Wenn Sie die Funktion nutzen möchten (ACHTUNG, dies ist nur möglich, wenn Sie die 180°-Lichtausrichtung verwenden, siehe Schritt 5b), löten Sie die Verbindung auf der Leiterplatte wie abgebildet ein:
Hinweis: Wenn Sie den Lichtsensor wieder deaktivieren möchten, trennen Sie die Verbindung (löten Sie sie aus).

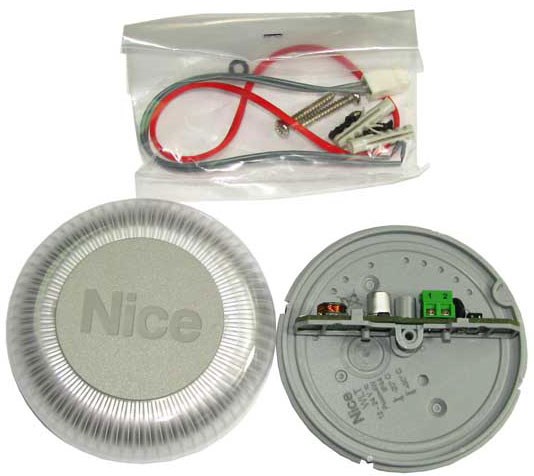

Fotogalerie der NICE Wallyght WLT-Warnleuchte
Kompatible Steuerungen für die NICE Wallyght WLT
A924, MC824H, MC424L, WALKY, POP, HYKE, ROAD, ROBUS, RUN, NAKED SLIDING, SPIN, SPINBUS, SPIDER, SPIDO, TEN, SOON, S-BAR, M-BAR, L-BAR, SIGNO, WIL.
Technische Daten der NICE Wallyght WLT
Es spielt für die NICE WLT-Warnleuchte keine Rolle, ob sie mit 12 V oder 24 V versorgt wird oder ob sie mit Wechsel- oder Gleichstrom betrieben wird.
| AC – Wechselstrom | DC – Gleichstrom | |
| Nennversorgungsspannung | 12/24V AC | 12/24V DC |
| Maximale Versorgungsspannung | 40V AC | 30V DC |
| Stromaufnahme |
|
|
| Lebensdauer der LEDs | ca. 70.000 Stunden | |
| Funktionen | Lichtsensor | |
| Schutzklasse | III. | |
| Schutzart | IP44 | |
| Betriebstemperatur | -20°C bis +50°C | |
| Abmessungen | Ø88,7 × 21,7mm | |
| Gewicht | 60g | |
