NICE EPMOB – Era Photocell Medium – Lichtschranken mit BlueBUS-Anschluss (1 Paar), einstellbar
| Verfügbarkeit: | auf Anfrage | Das Produkt ist möglicherweise nicht verfügbar, kontaktieren Sie uns für weitere Informationen. |
|---|
Produktbeschreibung NICE EPMOB – Era Photocell Medium – Lichtschranken mit BlueBUS-Anschluss (1 Paar), einstellbar
Voll kompatibler Nachfolger NICE MOFB Lichtschranken.
Lichtschranken für den Außenbereich NICE EPMOB (Technische Daten) werden sich gegenüberliegend über die Durchfahrtsbreite des Tors oder an beliebigen Stellen installiert, an denen die Gefahr besteht, dass das Tor auf ein Hindernis trifft. Sie erzeugen entlang der optischen Achse einen Infrarotstrahl. Wird dieser unterbrochen, senden sie ein Signal an das Tor, damit es anhält. Sie können nur mit Geräten verwendet werden, die die Technologie NICE BlueBUS.
Montage der NICE EPMOB Lichtschranken

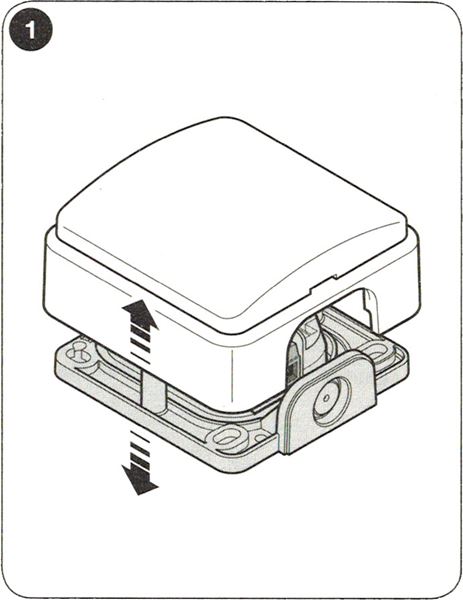

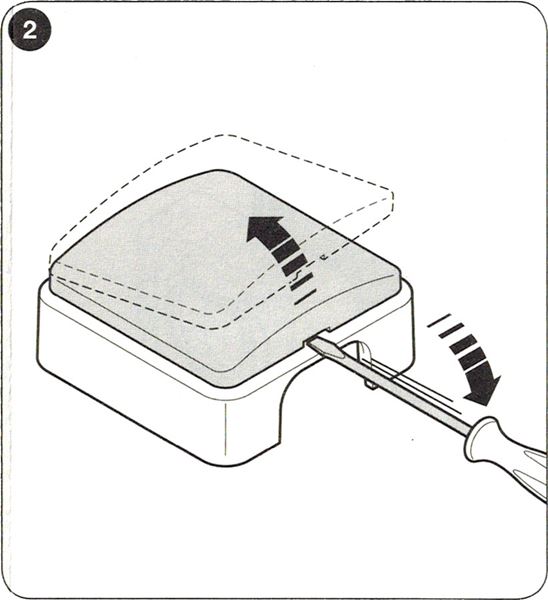

| 1. Öffnen Sie die Lichtschranke | 1a. Nehmen Sie die transparente Abdeckung ab |
|---|---|
 |
 |

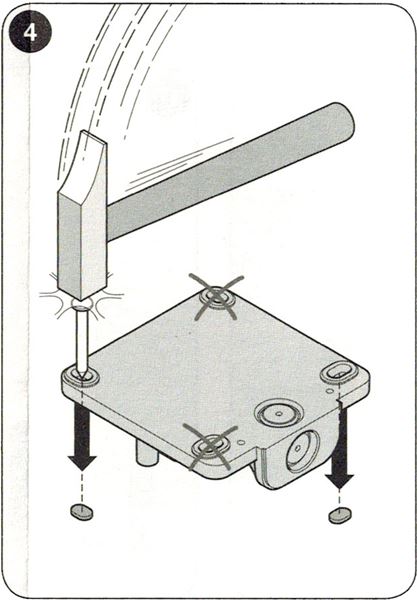

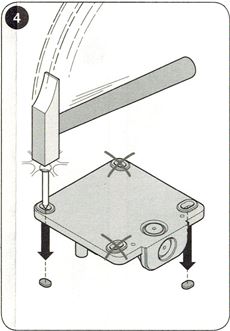

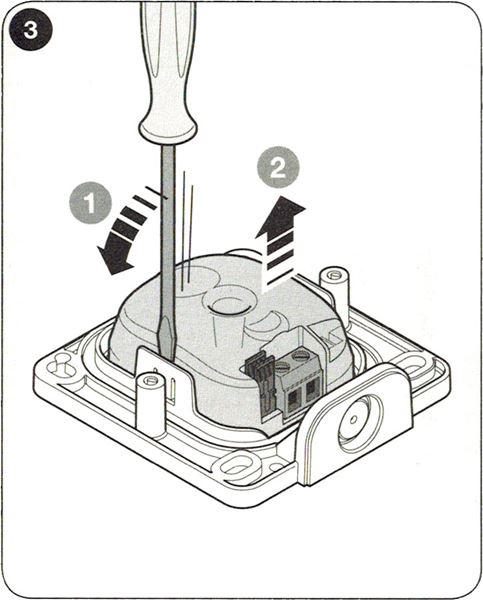

| 2. Ziehen Sie die Elektronik entsprechend den Pfeilen in der Abbildung heraus | 3. Stanzen Sie die für die Montage erforderlichen Löcher aus |
 |
 |

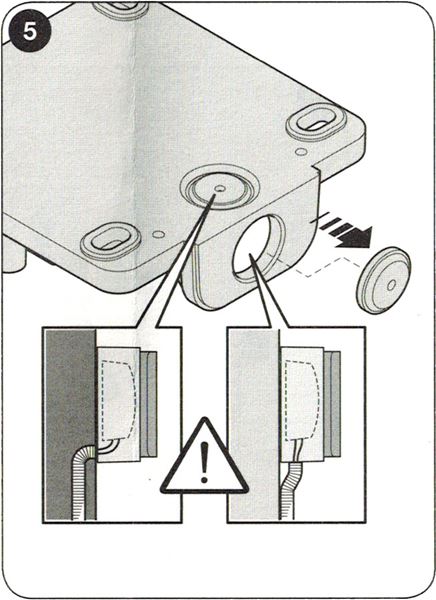

| 4. Stanzen Sie die erforderliche Kabeldurchführung aus | 5. Sehen Sie sich die Beispielsituationenan, um zu erfahren, wie die Lichtschranken am Installationsort positioniert werden müssen. |
 |
|

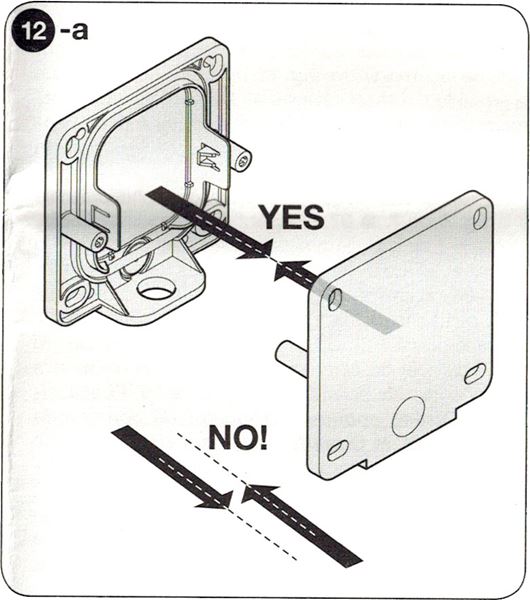

| 6. Stellen Sie entsprechend der Position der Lichtschranken am Installationsort die Adressierungs-Steckbrücken gemäß der Tabelle. | 7. Positionieren Sie die Lichtschranken senkrecht einander gegenüber |
 |
 |

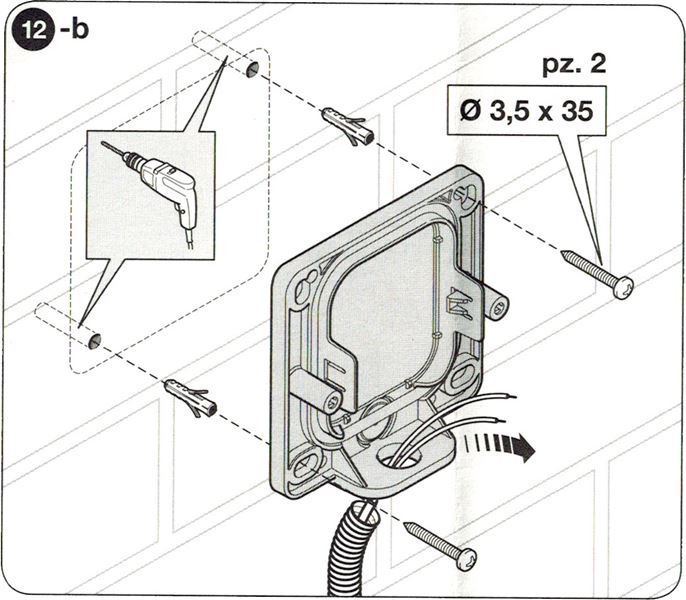

| 8. Befestigen Sie das Gehäuse der Lichtschranken an einer Mauer oder einem Pfosten | 9. Schließen Sie die Kabel der Lichtschranken an (trennen Sie zuvor selbstverständlich die Stromversorgung) |
 |
 |

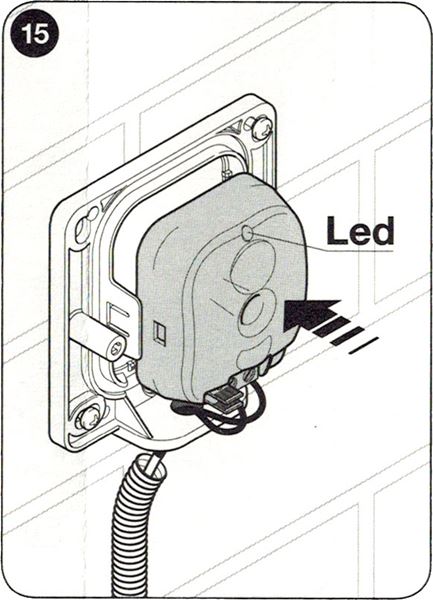

| 10. Setzen Sie die angeschlossene Elektronik der Lichtschranken in deren Gehäuse ein und schalten Sie die Stromversorgung ein. Führen Sie die Erkennungsphase der angeschlossenen Geräte an der Antriebssteuerung durch. | 11. Testen Sie die Lichtschranken. Sollte ein Problem auftreten, gehen Sie gemäß der Fehlerdiagnose |
 |
 |

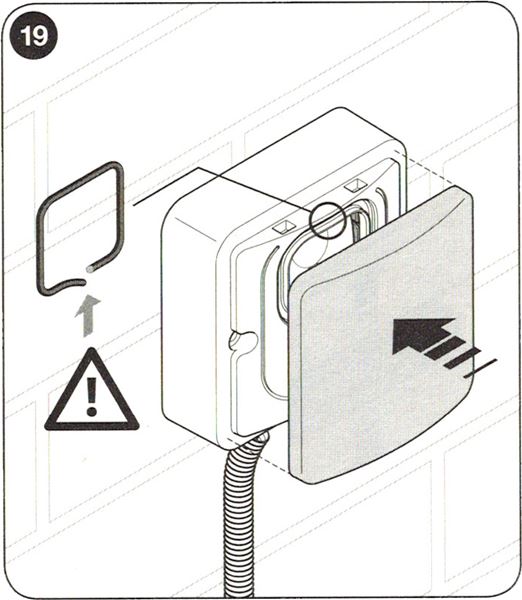

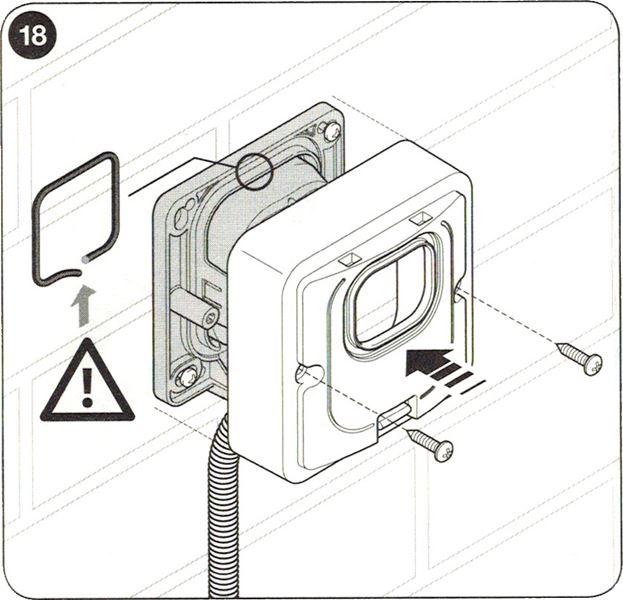

| 12. Setzen Sie die Abdeckung auf die Lichtschranke und befestigen Sie sie mit Schrauben. Vergessen Sie die Isolierdichtung nicht | 13. Bringen Sie die transparente Abdeckung an. Vergessen Sie die Isolierdichtung nicht. |
 |
 |
Anschluss mehrerer Lichtschrankenpaare NICE EPMOB an das Datennetz NICE BlueBUS

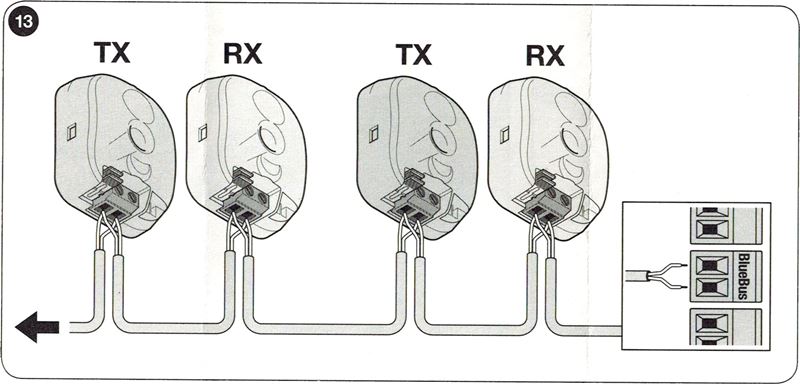

Positionieren Sie die Lichtschranken entsprechend den Beispielsituationen rund um das Tor oder die Tore gemäß den Beispielsituationen für den vollständigen Anschluss und stellen Sie die Steckbrücken gemäß der Steckbrückentabelle der Lichtschranken NICE EPMOB des Torantriebs ein. Um Interferenzen zwischen nahe beieinander angeordneten Paaren zu vermeiden, muss die Ausrichtung der Sender entsprechend diesen Beispielsituationeneingehalten werden: TX und Empfänger RX. Schließen Sie die Lichtschranken gemäß der Abbildung parallel an (die Polarität muss nicht beachtet werden):

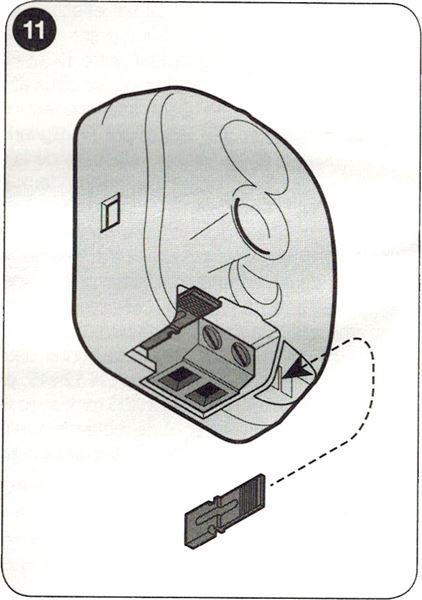

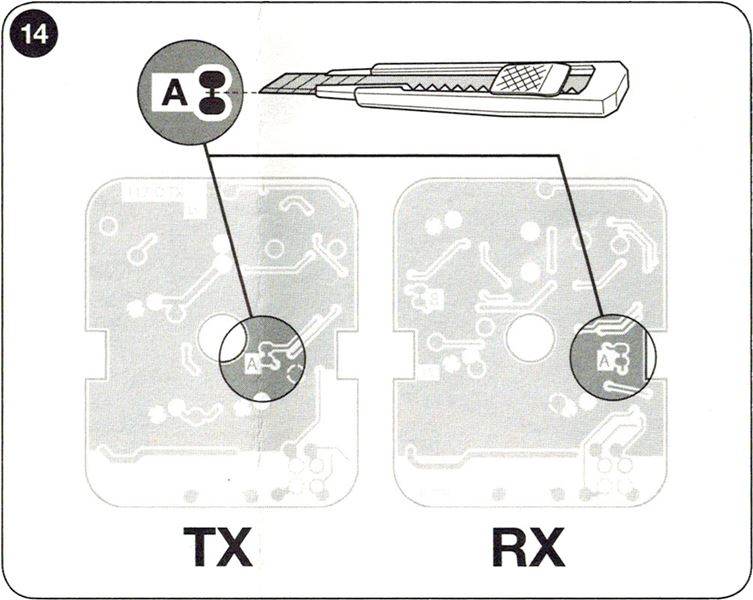

Wenn die Lichtschranken als Toröffner funktionieren sollen (siehe FA1 und FA2 in den Beispielsituationen), d. h. wenn sie das Tor öffnen sollen, sobald Sie mit dem Fahrzeug zwischen ihren optischen Achsen hindurchfahren, muss die Verbindung A am Sender TX sowie am Empfänger RX, siehe Abbildung:
Beispiele für den vollständigen Anschluss mehrerer NICE-Lichtschrankenpaare EPMOB des Antriebs
1. Schiebetor mit einem Torflügel
2. Zwei synchronisierte, gegeneinander laufende Schiebetore
3. Drehtor
4. Sektional-Garagentor
5. Schwingtor
Tabelle der Brücken für NICE-Lichtschranken EPMOB des Torantriebs
|
Anschluss mehrerer Lichtschrankenpaare an das System BlueBUS erfolgt durch die Einstellung unterschiedlicher Brückenkombinationen. Jedes angeschlossene Paar muss eine eindeutige Brückenkombination haben. Achten Sie darauf, dass sich im selben BlueBUS-Datennetz keine zwei Paare mit derselben Kombination befinden. Bei einem Lichtschrankenpaar muss dieselbe Brückeneinstellung sowohl am Sender TX als auch am Empfänger RX vorgenommen werden. Wenn für eine Brückeneinstellung nur eine oder keine Brücke verwendet wird, bewahren Sie die übrigen Brücken für eine spätere Verwendung auf. |
| Bezeichnung des Lichtschrankenpaars | Brückeneinstellung mit Brückenkombinationen |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Wenn eine Lichtschranke aus irgendeinem Grund ausgetauscht werden muss, genügt es, bei der Ersatzlichtschranke dieselbe Brückeneinstellung wie bei der ursprünglichen Lichtschranke vorzunehmen. Eine erneute Geräteerkennung ist nicht erforderlich.
Funktionsprüfung und Fehlerbehebung beim Anschluss von NICE-Lichtschranken EPMOB
|
Prüfen Sie nach der Geräteerkennung durch den Antrieb, ob die LED am Sender TX und am Empfänger RX blinkt. Je nach Blinkverhalten der LED können folgende Situationen auftreten: |
| LED „L“ | Situation | Was ist zu tun? |
|---|---|---|
| Leuchtet nicht | Die Lichtschranke wird nicht mit Strom versorgt oder ist defekt. | Prüfen Sie, ob an den Eingängen der Lichtschranke eine Spannung von etwa 8-12V anliegt. Wenn die Spannung in Ordnung ist, ist die Lichtschranke wahrscheinlich defekt. |
| 3 schnelle Blinksignale und eine Pause von einer Sekunde | Das Gerät wurde von der Steuerung des Antriebs nicht erkannt. | Führen Sie die Geräteerkennung an der Steuerung erneut durch. Stellen Sie sicher, dass jedes Lichtschrankenpaar mithilfe der Brücken eine eindeutige Adresse erhalten hat. |
| Sehr langsames Blinken | Der Sender TX sendet regelmäßig. Der Empfänger RX empfängt ein ausgezeichnetes Signal. |
Normaler Betrieb |
| Langsames Blinken | Der Empfänger RX empfängt ein gutes Signal. | Normaler Betrieb |
| Schnelles Blinken | Der Empfänger RX empfängt ein schwaches Signal. | Normaler Betrieb. Es empfiehlt sich jedoch, die Ausrichtung von Sender TX und Empfänger RX zu überprüfen und sicherzustellen, dass die Abdeckungen sauber sind. |
| Sehr schnelles Blinken | Der Empfänger RX empfängt ein sehr schwaches Signal. | Der Betrieb ist noch normal, aber grenzwertig. Es empfiehlt sich, die Ausrichtung von Sender TX und Empfänger RX zu überprüfen und sicherzustellen, dass die Abdeckungen sauber sind. |
| Leuchtet | Der Empfänger RX empfängt kein Signal. | Prüfen Sie, ob die LED am Sender TX langsam blinkt. Prüfen Sie, ob sich ein Hindernis auf der optischen Achse zwischen Sender TX und Empfänger RX befindet. Überprüfen Sie die Ausrichtung von Sender TX und Empfänger RX. |
Technische Daten der NICE-Lichtschranken EPMOB
| Produkttyp | Detektor für automatische Drehtore, Schiebetore und Garagentore des Typs D gemäß Norm EN 12453, bestehend aus einem Sender TX und einem Empfänger RX. |
|---|---|
| Technologie | Direkte optische TX-RX-Erkennung mit moduliertem Infrarotstrahl. |
| Stromversorgung/Ausgang | Das Gerät darf nur an ein Datennetz angeschlossen werden, das die NICE-Schnittstelle unterstützt. BlueBUS, von dem es die Versorgungsspannung bezieht und an das es das Ausgangssignal sendet. |
| Stromaufnahme | 1 BlueBUS Einheit |
| Erfassungsfähigkeit | Undurchsichtige Objekte mit einer Größe von mehr als 50 mm, die die optische Achse zwischen dem Sender TX und dem Empfänger RX mit einer Geschwindigkeit von weniger als 1,6 m/s passieren. |
| Abstrahlwinkel des Senders TX | 20° +-25% |
| Empfangswinkel des Empfängers RX | 8° +-25% |
| Normale Reichweite (nutzbar) | 15 m (bei ungünstigen Wetterbedingungen kann sich die Reichweite halbieren, z. B. bei Nebel, Regen, Staub usw.) |
| Maximale Reichweite | 30 m |
| Adressierung | 7 Paare mit Schutzfunktion und 2 Paare mit der Befehlsfunktion „Öffnen“ |
| Einsatz in saurer oder salzhaltiger Umgebung oder in Bereichen mit erhöhter Explosionsgefahr | Nein |
| Montage | Senkrechte Montage an der Wand bzw. am Pfosten; die Ausrichtung der Lichtschranke lässt sich in alle Richtungen um bis zu 30° einstellen. Die maximale Kabellänge pro Zweig des BlueBUS-Systems beträgt 50 m. |
| Schutzart | IP44 |
| Betriebstemperatur | -20°C bis 55°C |
| Abmessungen (B×H×T) | 50x80x28,5mm (eine Lichtschranke) |
| Gewicht | 143g (beide Lichtschranken zusammen) |
Anschluss der Lichtschranken NICE EPMOB mit Antrieb NICE Robus 400, 600, 1000

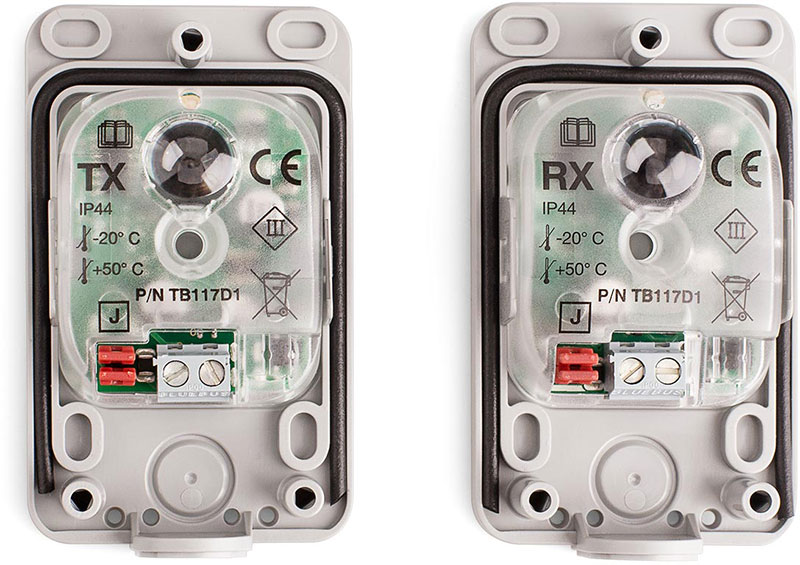

Innenansicht der Lichtschranken NICE EPMOB für Torantriebe
