NICE Wingo 3524 Antriebsset für zweiflügeliges Tor – ein Flügel 3,5 m/500 kg, mit Lichtschranken
TOP| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
782,72 € inkl. MwSt.
| Gewicht |
|---|
| 19 kg |
Produktbeschreibung NICE Wingo 3524 Antriebsset für zweiflügeliges Tor – ein Flügel 3,5 m/500 kg, mit Lichtschranken
Antrieb NICE Wingo WG3524 ist für die Automatisierung von Drehtoren bis zu einer Flügellänge 3,5 m und einem Gewicht bis zu 500 kg. Der Antrieb basiert auf der 24V und verfügt über mechanischer Öffnungsanschlag PLA13. Der Antrieb ist nichtselbsthemmend. Die Antriebe Wingo sind eine preiswerte Wahl mit gutem Preis-Leistungs-Verhältnis für die Automatisierung von Drehtoren im privaten und leicht industriellen Bereich. Die gesamte Produktfamilie Wingo ist zuverlässig und leise. Ausführliche technische Eigenschaften ». Handbuch herunterladen ». NICE Wingo WG3524 enthält eine neue Steuerzentrale MC424LR30 mit integrierter Steuereinheit MCA2R30 mit integriertem Empfänger, der Steckplatz für einen Empfänger bleibt erhalten, falls Sie einen älteren Empfänger mit gespeicherten Handsendern verwenden möchten.
| Das Set enthält: | NICE-WG3524BZ2 | |||
|---|---|---|---|---|
 |
2 × | NICE Wingo WG3524 Antrieb | NICE-WG3524 | |
|
Elektromechanischer NICE-Wingo-WG3524-Antrieb für Torflügel mit einem Gewicht von bis zu 500 kg und einer Länge von bis zu 3,5 m. |
Details | |||
 |
1 × | NICE MC424LR30 Steuerzentrale | NICE-MC424LR30 | |
|
Die Steuerzentrale im formschönen Moonclever-Gehäuse enthält die Steuereinheit MCA2R30 mit integriertem Empfänger, an die Antriebe und Zubehör angeschlossen werden, ist ein wesentlicher Bestandteil der Automatisierung. |
Details  |
|||
 |
1 × | NICE Era INTI2 Handsender | NICE-INTI2 | |
|
Handsender mit zwei Tasten zur automatischen Fernsteuerung des Tors. Damit können Sie zwei Geräte steuern oder einem Gerät zwei verschiedene Befehle geben. |
Details |
|||
 |
1 × | NICE EPM Lichtschrankenpaar | NICE-EPM | |
|
Die NICE EPM Sicherheitslichtschranken für den Außenbereich werden einander gegenüber an der Durchfahrtsbreite des Tors oder an einer beliebigen Stelle installiert, an der die Gefahr besteht, dass das Tor auf ein Hindernis trifft. |
Details |
|||
 |
2 × | Entriegelungsschlüssel | ||
|
Bei einem Stromausfall dient er zum Entriegeln des Antriebs, damit das Tor von Hand geschoben oder gezogen werden kann. |
||||
 |
1 × | Montageanleitung für NICE Wingo WG3524 | ||
|
Montageanleitung für eine erfolgreiche Installation mit Anschlussplänen, Anleitungen zur Programmierung und zum Koppeln der Handsender. |
Herunterladen |
|||
| 1 × | Montagezubehör | |||
|
Komponenten für die Montage des Antriebs: vordere und hintere Anschweißkonsole, |
||||
(Ist dieser Antrieb für mich geeignet?)
Mit anderen Antrieben vergleichen:
| « Schwächeres Set | Alternativer Antrieb | Stärkeres Set » | |||||
|---|---|---|---|---|---|---|---|
|
|
230V NICE Wingo Antrieb:
Preisangebot sowie Lieferung auf Bestellung. |

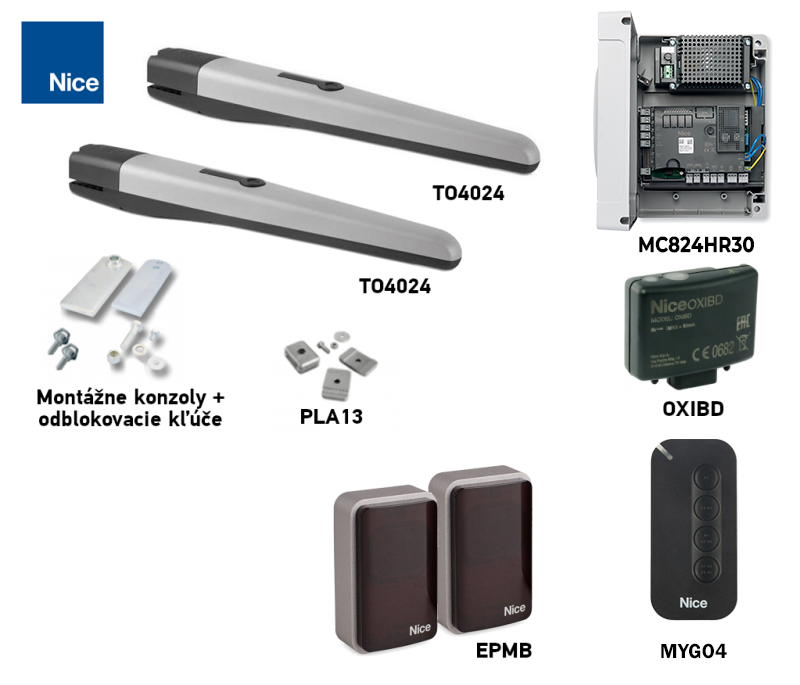

NICE Toona 4 TO4024 Antriebsset
|
ANTRIEBSEIGENSCHAFTEN NICE WINGO WG3524
Der Antrieb besteht aus einem zweiteiligen Gehäuse aus druckgegossenem Aluminium mit einer witterungsbeständigen Polyesterbeschichtung. Alle beweglichen Innenteile bestehen aus Stahl, Leichtmetalllegierungen und Technopolymeren. Die Führungsspindel besteht aus Bronze und sorgt für hohe Festigkeit und einen leisen Lauf. Der Anlaufkondensator ist im Antrieb integriert, um die Montage so einfach wie möglich zu gestalten. Die Antriebe sind maßlich rückwärtskompatibel mit der vorherigen Serie Moby und Pluto des italienischen Herstellers NICE; alle Befestigungsmaße und Bolzendurchmesser sind identisch. Der Antrieb verfügt über die 24V-Technologie, wodurch er sich besser für den häufigen Einsatz eignet als die 230V Version. Für windige Umgebungen ist er hingegen nicht geeignet, insbesondere bei blickdichten, vollständig gefüllten Toren.
Steuergerät MCA2R30 in der Steuerzentrale MC424LR30 ermöglicht eine einfache Programmierung, automatisches Einlernen der Endpositionen, automatische Fehlerdiagnose, Einstellung der Pausenzeit im automatischen Schließmodus, Fußgängerfunktion, Abbremsen vor den Endlagen, Hinderniserkennung mit Aufprallstopp sowie Notbetrieb bei Verwendung einer Notstromversorgung PS124, mit Verwendung des Verbindungskabels CABLA11, Eingang für alle Arten von Sicherheitskontaktleisten für Antriebe und vieles mehr.
MIT DEM ANTRIEB NICE WINGO WG3524 KOMPATIBLES ZUBEHÖR
Zusätzlich empfehlen wir, kompatibles optionales Zubehör für den Antrieb mitzubestellen:
| Was | Warum | Typ |
|---|---|---|
| Steuerzentrale | Steuerelektronik des Antriebs. Enthält ein integriertes Steuergerät. Klassisches Anschlussystem. |
|
| Warnleuchte | Signalisiert durch Blinken die Torbewegung – ideal für Ausfahrten mit eingeschränkter Sicht. Enthält auch eine Antenne für eine größere Reichweite der Fernbedienung. |
Oder alle Warnleuchten mit 12V-24V Versorgungsspannung von anderen Herstellern. |
| Lichtschranken | Erkennen beim Schließen ein Hindernis und stoppen die Bewegung – so fährt das Tor weder gegen ein Auto noch gegen Personen. | |
| Sender | Zur Fernsteuerung des Tores. | |
| Empfänger |
Für die Fernbedienung des Tors. In der Steuerung MCA2R30 ist bereits ein Empfänger integriert. Diese zusätzlichen Empfänger sind optional. |
|
| Antenne |
Für eine größere Reichweite der Fernbedienung. |
|
| Codetastatur |
Falls Sie die Fernbedienung vergessen oder viele Fahrzeuge oder Personen zu Ihnen kommen und Sie nicht jedem eine Fernbedienung geben oder das Tor einzeln öffnen möchten. |
|
| Schlüsselschalter |
Zur Steuerung des Tors mit einem Schlüssel über einen Schalter, der an beliebiger Stelle per Kabel mit dem Antrieb verbunden ist. |
|
| Kartenleser |
Steuerung des Antriebs, indem eine Karte oder ein Schlüsselanhänger an den Kartenleser gehalten wird. |
|
| Elektroschlösser |
Die Sicherheitselektroschlösser werden über die Steuerung mit dem Antrieb synchronisiert. Bei einem Fahrbefehl wird zuerst das Elektroschloss entriegelt; erst danach beginnt sich das Tor zu öffnen. Nach dem Schließen des Tors wird das Elektroschloss wieder verriegelt. Bei einer Flügellänge von mehr als 3,5 m sind sie erforderlich. |
|
| Notstromversorgung |
Notstromversorgung. |
ANLEITUNG FÜR DEN ANTRIEB NICE WINGO WG3524
Anleitung für den NICE-Antrieb Wingo WG3524 hier herunterladen:
Anleitung für den NICE-Antrieb Wingo WG3524
Fotogalerie des NICE-Wingo-Antriebs
|
Montagebeispiel |
Montagebeispiel |
Montagebeispiel |
|
Montagebeispiel |
Montagebeispiel |
Montagebeispiel |
|
Montagebeispiel
|
Entriegelter Antrieb |
Antrieb ohne Abdeckung |
|
Rückseite von unten |
Ansicht der Schnecke und des mechanischen internen Anschlags |
Vorderseite von unten |
|
Rückseite mit angeschlossenem Kabel |
Technische Eigenschaften
| Detaillierte technische Eigenschaften der NICE-Wingo-Antriebe WG3524 > | Detaillierte technische Eigenschaften der Steuerzentrale NICE Moonclever MC424LR30 > |
