NICE Wingo WG2024 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 2 m und einem Gewicht von bis zu 400 kg
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
190,08 € inkl. MwSt.
| Gewicht |
|---|
| 6,00 kg |
Produktbeschreibung NICE Wingo WG2024 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 2 m und einem Gewicht von bis zu 400 kg
Antrieb NICE Wingo WG2024 ist für die Automatisierung von Drehtoren mit einer Flügellänge von 2 m und einem Gewicht von bis zu 400 kg. Der Antrieb ist nichtreversierbar, sein Gehäuse besteht aus zwei druckgegossenen Aluminiumteilen mit einer witterungsbeständigen Polyesterbeschichtung. Alle beweglichen Innenteile bestehen aus Stahl, Leichtmetalllegierungen und Technopolymeren. Die Führungsschraubenmutter besteht aus Bronze und gewährleistet so eine hohe Festigkeit und einen leisen Lauf. Der Anlaufkondensator ist im Antrieb integriert, damit die Montage so einfach wie möglich ist. Die Antriebe sind hinsichtlich ihrer Abmessungen rückwärtskompatibel mit der früheren Baureihe Moby und Pluto des italienischen Herstellers NICE; alle Befestigungsmaße und Bolzendurchmesser sind identisch. Der Antrieb verfügt über die 24-V-Technologie, wodurch er sich besser für häufigen Betrieb eignet als die 230-V Version. Für windige Standorte ist er hingegen nicht geeignet, insbesondere bei blickdichten, vollständig gefüllten Torflügeln.
Steuerung MCA2R30 in der Steuerzentrale MC424LR30 ermöglicht eine einfache Programmierung, das automatische Einlernen der Endlagen, eine automatische Fehlerdiagnose, die Einstellung der Pausenzeit im Automatikbetrieb, einen Fußgängermodus, eine Verlangsamung vor den Endlagen, ein Hinderniserkennungssystem sowie den Notbetrieb bei Verwendung einer Notstromversorgung PS124sowie den Anschluss für alle Arten von Sicherheitskontaktleisten und vieles mehr.
Die Antriebe Wingo bieten ein gutes Preis-Leistungs-Verhältnis für Automatisierung von Drehtoren im privaten und leicht industriellen Bereich. Die gesamte Produktfamilie Wingo ist zuverlässig und leise. Detaillierte technische Eigenschaften ». Anleitung herunterladen ».
| Lieferumfang: | Code | |||
|---|---|---|---|---|
 |

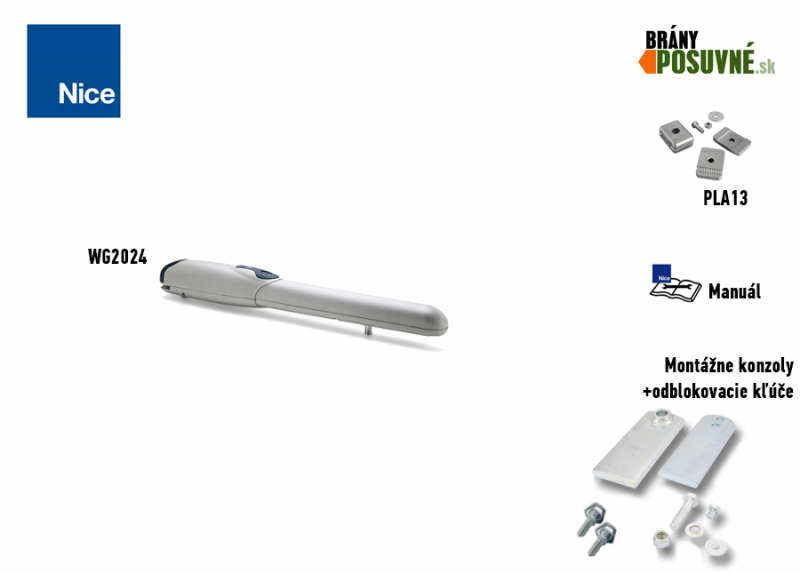

1 × | Antrieb NICE Wingo WG2024 |
WG2024 |
|
|
Elektromechanischer Antrieb NICE Wingo WG2024 für Torflügel mit einem Gewicht von bis zu 400 kg und einer Länge von bis zu 2 m. |
||||
 |
1 × | Interner mechanischer Öffnungsanschlag | PLA13 | |
|
Bei Verwendung sind keine externen Bodenanschläge erforderlich. Einstellanleitung. |
||||
 |
2 × | Entriegelungsschlüssel | CM-B | |
|
Bei einem Stromausfall dient er zum Entriegeln des Antriebs, sodass sich das Tor von Hand schieben oder ziehen lässt. |
||||
 |
1 × | Vordere Anschweißkonsole | PMDSMAR04.4610 | |
|
Sie wird an den festen Teil des Torflügels angeschweißt. Bitte beachten Sie, dass sie auf einer anderen Höhe als die hintere Konsole angebracht wird. Eine alternative Anschraubkonsole ist die PLA8. |
||||
 |
1 × | Bolzen der vorderen Konsole | R8.5120 Unterlegscheibe V8X10.5102 Bolzen |
|
|
Dient zur Befestigung des vorderen Antriebsteils an der vorderen Konsole. |
||||
 |
1 × | Hintere Anschweißkonsole | PMDSMP2.4610 | |
|
Wird angeschweißt an die Montage-Schraubplatte oder einen Stahlpfosten. Achtung: Sie wird auf einer anderen Höhe als die vordere Konsole montiert. Eine alternative verlängerte Konsole ist die PLA6. |
||||
 |

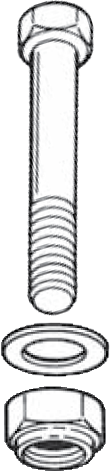

2 × | Bolzen der hinteren Konsole | D10.5110 Mutter R10.5120 Unterlegscheibe V10X40.5101 Bolzen |
|
|
Dient zur Befestigung des hinteren Teils des Antriebs an der hinteren Konsole. |
||||
 |
1 × | Montageanleitung NICE Wingo WG2024 | Herunterladen | |
|
Montageanleitung für eine erfolgreiche Installation mit anschaulichen Schaltplänen für die Verkabelung, Programmieranleitungen und Fernbedienungen koppeln. |
||||
Wichtiger Hinweis: Dieser Antrieb ist ein Einzelgerät, d. h. er funktioniert nicht eigenständig. Wir bieten ihn hier einzeln in unserem Onlineshop an, damit Sie Ihre Automatisierung genau nach Ihren Vorstellungen zusammenstellen können. Zum Antrieb müssen Sie mindestens eine Steuerzentrale kaufen (NICE Moonclever MC424LR10), gegebenenfalls weiteres Zubehör. Wenn Sie noch keine genaue Vorstellung haben, beginnen Sie am besten mit einer Übersicht unserer preisgünstigen vorkonfigurierten Sets.
(Ist dieser Antrieb für mich geeignet?)
Vergleichen Sie ihn mit anderen Antrieben:
| « Schwächerer Antrieb | Alternativer Antrieb | Stärkerer Antrieb » | |||||
|---|---|---|---|---|---|---|---|
|
Nein. |
230-V-Antrieb NICE Wingo:
Preis und Lieferung auf Bestellung. |
|
Preisgünstige Sets mit dem Antrieb NICE Wingo WG2024:
| Set für einflügelige Tore » | Set für zweiflügelige Tore » |
|---|---|
|
Wingo-Antrieb für Tore bis 400 kg/2 m, Steuergerät, Fernbedienung, Empfänger. |
2 × Wingo-Antrieb für Tore bis 400 kg/2 m, Steuergerät, Fernbedienung, Empfänger. |
| Set für einflügelige Tore mit Lichtschranken » | Set für zweiflügelige Tore mit Lichtschranken » |
|
Wingo-Antrieb für Tore bis 400 kg/2 m, Steuergerät, Fernbedienung, Empfänger, Lichtschranken, Warnleuchte, Schlüsselschalter. |
2 × Wingo-Antrieb für Tore bis 400 kg/2 m, Steuergerät, Fernbedienung, Empfänger, Lichtschranken, Warnleuchte, Schlüsselschalter. |
| Set für einflügelige Tore mit Zubehör » | Set für zweiflügelige Tore mit Zubehör » |
|
Wingo-Antrieb für Tore bis 400 kg/2 m, Steuergerät, Fernbedienung, Empfänger, Lichtschranken, Warnleuchte, Schlüsselschalter. |
2 × Wingo-Antrieb für Tore bis 400 kg/2 m, Steuergerät, Fernbedienung, Empfänger, Lichtschranken, Warnleuchte, Schlüsselschalter. |
Mit dem Antrieb NICE Wingo WG2024 kompatibles Zubehör
Außerdem empfehlen wir, kompatibles optionales Zubehör für den Antrieb mitzubestellen:
| Was | Warum | Typ |
|---|---|---|
| Steuerzentrale | Steuerelektronik des Antriebs. | |
| Warnleuchte | Sie signalisiert die Bewegung des Tors durch Blinken – ideal für Ausfahrten mit eingeschränkter Sicht. Mit integrierter Antenne für eine größere Reichweite der Fernbedienung. |
Alternativ alle Warnleuchten mit einer Versorgungsspannung von 12V-24V anderer Hersteller. |
| Lichtschranken | Beim Schließen erkennen sie Hindernisse und stoppen die Bewegung – das Tor fährt weder gegen Autos noch gegen Personen. | |
| Sender | Zur Fernsteuerung des Tores. | |
| Empfänger |
Zur Fernsteuerung des Tores. In der Steuereinheit MCA2R30 ist bereits ein Empfänger integriert. Die folgenden Empfänger sind optionales Zubehör. |
|
| Antenne |
Für eine größere Reichweite der Fernbedienung. |
|
| Tastatur |
Falls Sie die Fernbedienung vergessen haben oder viele Fahrzeuge bzw. Personen zu Ihnen kommen und Sie nicht jedem eine Fernbedienung geben oder das Tor selbst öffnen möchten. |
|
| Schlüsselschalter |
Zur Torsteuerung mit einem Schlüssel über einen Schalter, der per Kabel an beliebiger Stelle mit dem Antrieb verbunden ist. |
|
| Kartenleser |
Steuerung des Antriebs durch Vorhalten einer Karte oder eines Schlüsselanhängers an den Kartenleser. |
|
| Elektroschlösser |
Die Sicherheitselektroschlösser sind über die Steuerung mit dem Antrieb synchronisiert. Bei einem Antriebsbefehl wird zuerst das Elektroschloss entriegelt; erst danach beginnt sich das Tor zu öffnen. Nach dem Schließen des Tors wird das Elektroschloss entsprechend verriegelt. Bei einer Flügellänge von mehr als 3,5 m sind sie erforderlich. |
|
| Notstromversorgung |
Notstromversorgung. |
Handbuch für den Antrieb NICE Wingo WG2024
Handbuch für NICE-Antriebe Wingo WG2024 hier herunterladen:
Handbuch für den Antrieb NICE Wingo WG2024
Antriebsauswahl – ist der Antrieb NICE Wingo WG2024 für mein Tor geeignet?
|
|

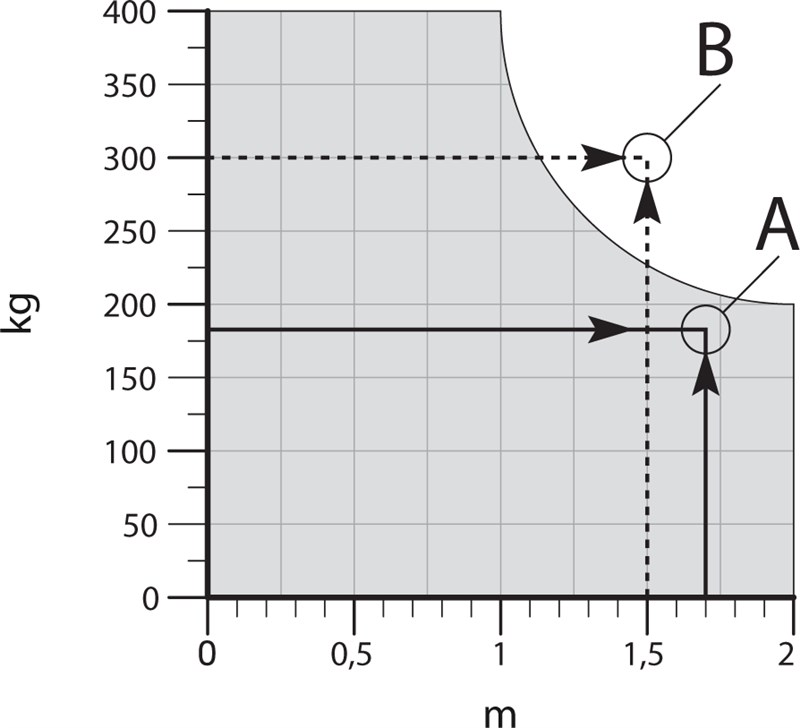

Grenzwerte des Antriebs NICE Wingo WG2024Jedes Tor hat eine bestimmte Flügellänge (und damit einen bestimmten Hebelarm) sowie ein bestimmtes Gewicht (und damit eine bestimmte Gewichtskraft des Hebels), und jeder Antrieb hat seine Einsatzgrenzen. Der Antrieb NICE Wingo WG2024 eignet sich für Torflügellängen und Torgewichte innerhalb des links abgebildeten Bereichs. Das bedeutet, dass der Antrieb für ein Tor von 400 kg/1 m bis 200 kg/2 m geeignet ist.. Beispiel: Wert B mit einem Flügelgewicht von 300 kg und einer Flügellänge von 1,5 m liegt außerhalb des zulässigen Bereichs und ist daher nicht geeignet. Wählen Sie einen stärkeren Antrieb.. Wert A mit einem Flügelgewicht von 180 kg und einer Flügellänge von 1,7 m liegt im zulässigen Bereich. Sie können ihn installieren.. |
Lebensdauer des Antriebs NICE Wingo WG2024
Addieren Sie in der folgenden Tabelle die Belastungsindizes für Flügelgewicht und Flügellänge und zählen Sie die Indizes weiterer Einflussfaktoren hinzu, sofern diese zutreffen. Anschließend können Sie im Diagramm die Lebensdauer des Antriebs in Zyklen ablesen.
Beispiel: Mein Tor hat eine Durchfahrtsbreite von 3 m (2 Flügel mit je 1,5 m) und jedes Torblatt wiegt einschließlich Füllung bis zu 100 kg. Ich berechne den Index für die Flügellänge mit ca. 20 und addiere den Gewichtindex des Tors von 10. Vorsichtshalber setze ich wegen unserer strengen Winter außerdem den Index für niedrige Temperaturen mit 10 an. Damit ergibt sich ein Gesamtindex von 40. Aus dem Diagramm lese ich eine Lebensdauer des Antriebs von etwa 60.000 Zyklen ab. Bei 10 Torbewegungen pro Tag entspricht das einer Lebensdauer von etwa 16 Jahren.

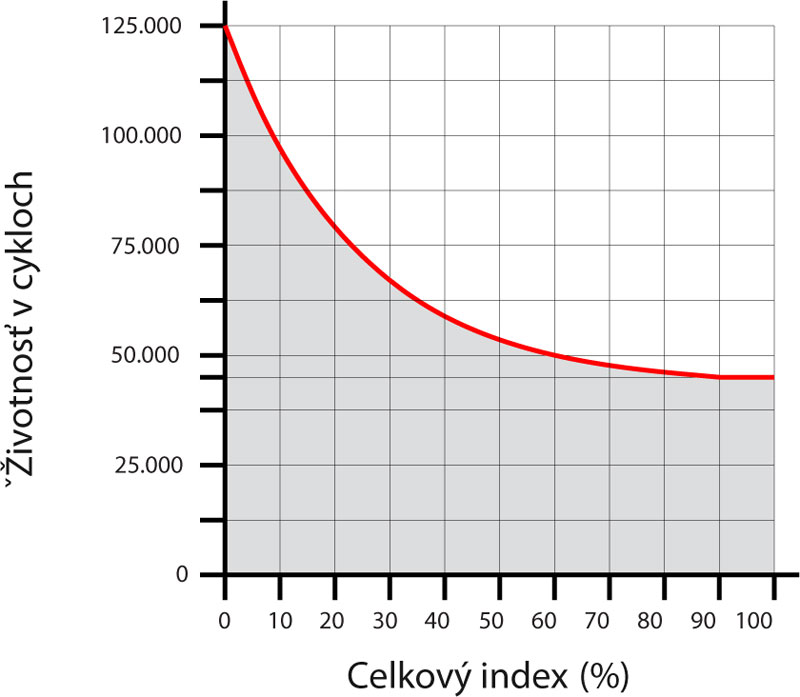

| Eigenschaften der gesamten Automatisierung | Index | Lebensdauerdiagramm |
|---|---|---|
|
Gewicht eines Torflügels |
Der empfohlene maximale Gesamtindex beträgt bis zu 60 %. (Das entspricht 50.000 Zyklen, was bei einem normalen Betrieb mit 10 Zyklen pro Tag 13 Jahren entspricht) |
|
| Bis 100 kg | 10 | |
| 100–200 kg | 20 | |
| 200–300 kg | 30 | |
| Flügellänge | ||
| 1–2 m | 20 | |
|
Weitere Einflussfaktoren (sofern die Wahrscheinlichkeit ihres Auftretens über 10 % liegt) |
||
| Umgebungstemperatur über 40 °C oder unter 0 °C oder Luftfeuchtigkeit über 80 % | 20 | |
| Geschlossene Torfüllung | 15 | |
| Windzone | 15 | |
Montage des Antriebs NICE Wingo WG2024

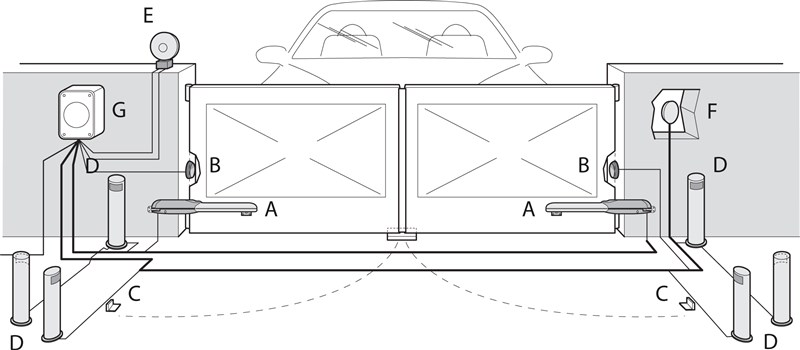

Die typische (optionale) Anschlusskonfiguration des Antriebs mit Zubehör sieht folgendermaßen aus:
Zubehörliste
|
Verkabelung des Antriebs NICE Wingo WG2024

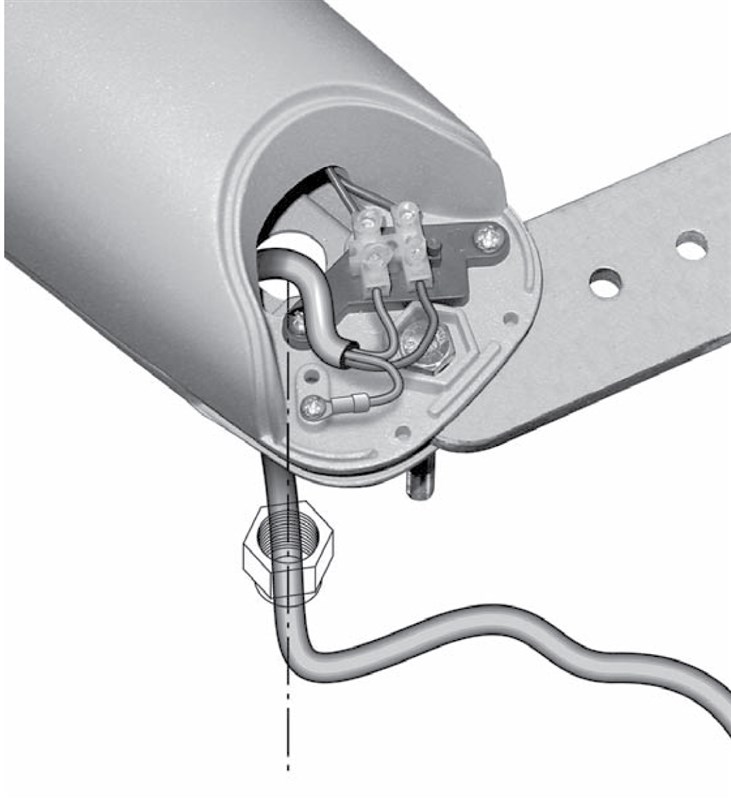

| 1. Öffnen Sie das Antriebsgehäuse. | 2. Führen Sie das Netzkabel hindurch und schließen Sie es an. |
|---|---|
 |
 |
I. Montage der hinteren Befestigungskonsole
 |
 |
| Öffnung nach innen | Öffnung nach außen |
Ermitteln Sie die Position der hinteren Konsole mithilfe des Diagramms, aus dem Sie die Maße A und B sowie den maximalen Öffnungswinkel. Achtung, die Werte A und B müssen ähnlich (idealerweise gleich) sein, damit sich der Antrieb gleichmäßig und linear bewegen kann.
 |
 |
| Berechnungsdiagramm | Beispiel zum Ablesen der Werte aus dem Diagramm |
Gesamtabmessungen der Befestigungskonsole.
Berechnungsschritte:
- Messen Sie den Abstand C aus der Zeichnung
- Erstellen Sie im Diagramm eine horizontale Linie auf Höhe des gemessenen Werts C
- Am Schnittpunkt dieser Linie mit der DIL ((empfohlene Installationslinie)lesen Sie den maximalen Öffnungswinkel ab
- Falls der ermittelte maximale Öffnungswinkel nicht geeignet ist, muss der Wert A und gegebenenfalls auch der Wert Bangepasst werden, damit beide ähnlich (idealerweise gleich) sind
Bevor Sie die Konsole am Pfosten oder an der Mauer befestigen, muss sie auf die erforderliche Länge gekürzt werden, die den Maßen A und B entspricht, und anschließend auf die Montageplatte geschweißt werden.
 |
 |
| 1. Kürzen Sie die Konsole auf die erforderliche Länge | 2. Schweißen Sie die gekürzte Konsole auf die Montageplatte |
Im Lieferumfang ist eine 150 mm lange Konsole enthalten. Wenn Sie für besondere Situationen eine längere Konsole benötigen oder das Tor nach außen öffnen soll, empfehlen wir, zusätzlich die verlängerte Konsole NICE PLA6.
|
Prüfen Sie vor der Befestigung der hinteren Konsole, ob sich die vordere Konsole an einem festen Teil des Torflügels montieren lässt, da sich die vordere und hintere Konsole in der Höhe unterscheiden, wie in der Abbildung zu sehen ist.

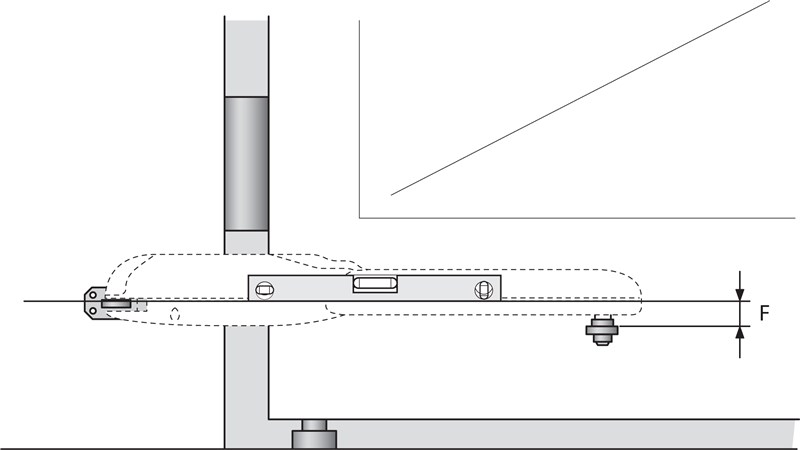

Höhendifferenz F = 30 mm. |
 |
Wenn alles passt, befestigen Sie die hintere Konsole mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.
II. Montage der vorderen Befestigungskonsole
Die vordere Konsole muss am Torflügel entsprechend den Werten D und Emontiert werden, die Sie aus der Tabelle ablesen (der Wert D ist fest vorgegeben und beträgt 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
Im Lieferumfang ist eine Anschweißkonsole enthalten. Wenn Sie eine Anschraubkonsole wünschen, empfehlen wir die alternative Anschraubkonsole NICE PLA8.
- Berechnen Sie anhand der Tabelle den Wert E
- Berechnen Sie die Höhe gemäß der Abbildung der Konsolenhöhen (Abbildung anzeigen)
- Befestigen Sie die Konsole am Torflügel (wenn Sie die Konsole anschweißen, empfehlen wir, sie zunächst nur zu heften).

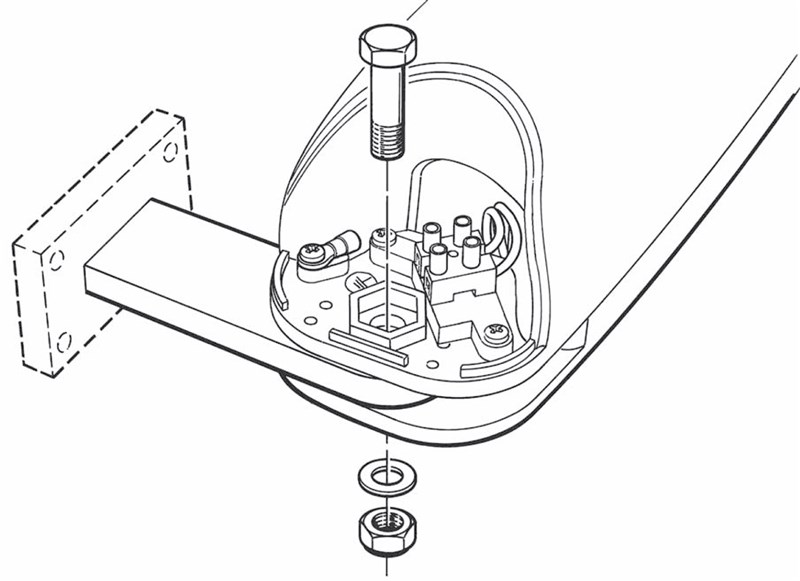

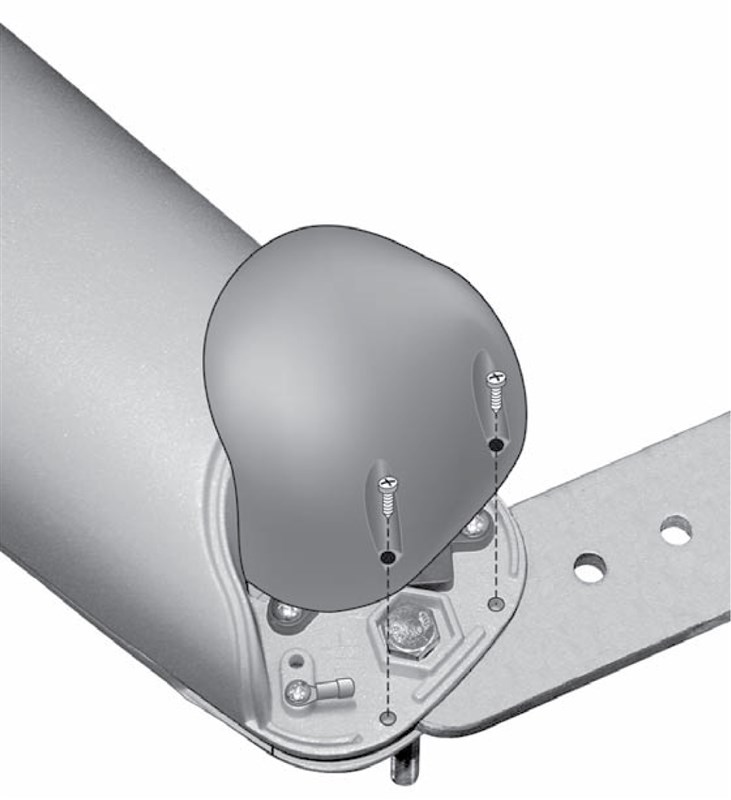

III. Montage des Torantriebs an der hinteren Konsole
 |
|

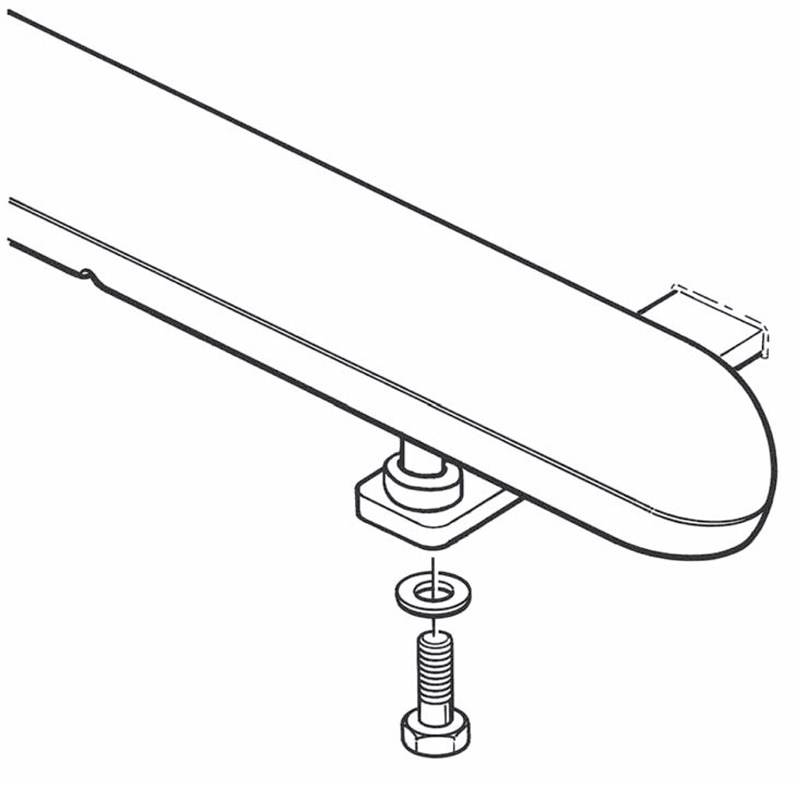

IV. Montage des Torantriebs an der vorderen Konsole
 |
|

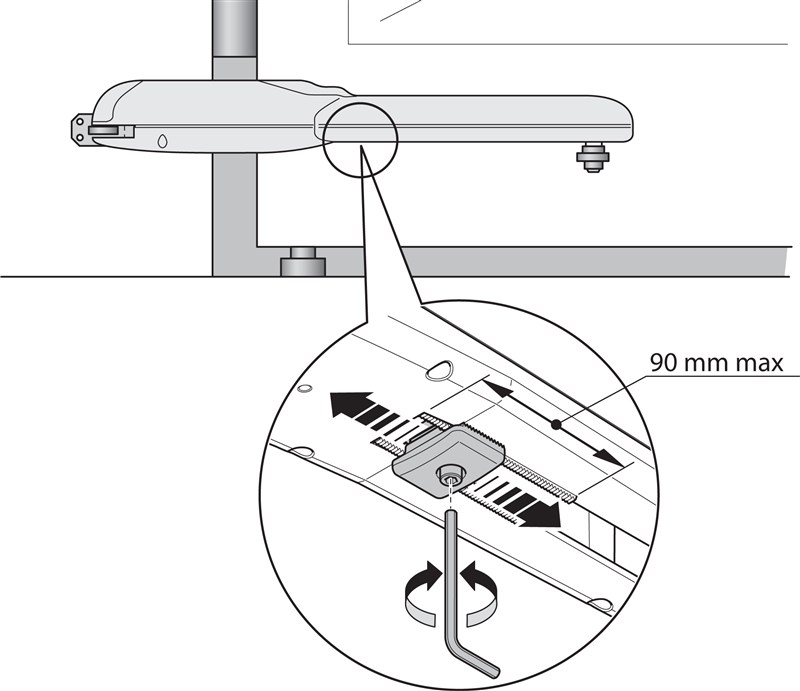

V. Einstellung des mechanischen Endanschlags
Bei Verwendung des internen mechanischen Endanschlags, gegen den der Antrieb beim Öffnen fährt, sind keine externen Bodenanschläge erforderlich. Die Einstellung erfolgt wie folgt:
 |
|
Fotogalerie des NICE Wingo Antriebs
|
Montagebeispiel |
Montagebeispiel |
Montagebeispiel |
|
Montagebeispiel |
Montagebeispiel |
Montagebeispiel |
|
Montagebeispiel
|
Entriegelter Antrieb |
Antrieb mit abgenommener Abdeckung |
|
Hinterseite von unten |
Ansicht der Schnecke und des internen mechanischen Endanschlags |
Vorderseite von unten |
|
Hinterseite mit angeschlossenem Kabel |
Manuelle Entriegelung des NICE Wingo WG2024 Antriebs
Bei einem Stromausfall können Sie das Tor nicht mit einer Fernbedienung. Daher können Sie den Antrieb mit dem Entriegelungsschlüssel entriegeln und das Tor von Hand bewegen:

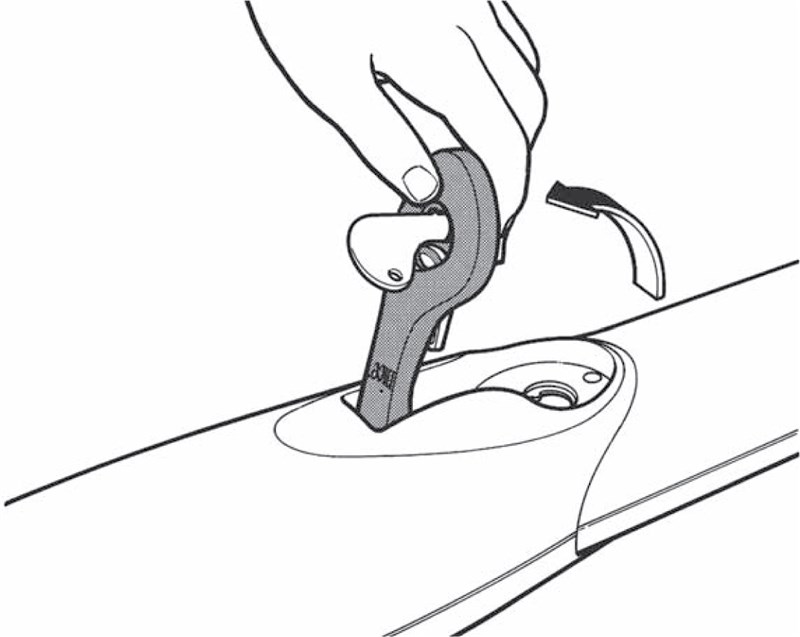

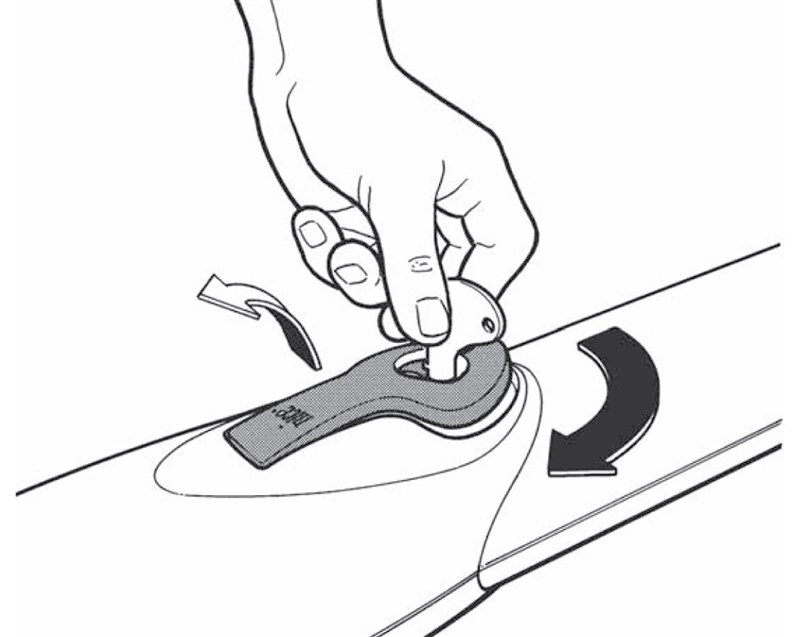

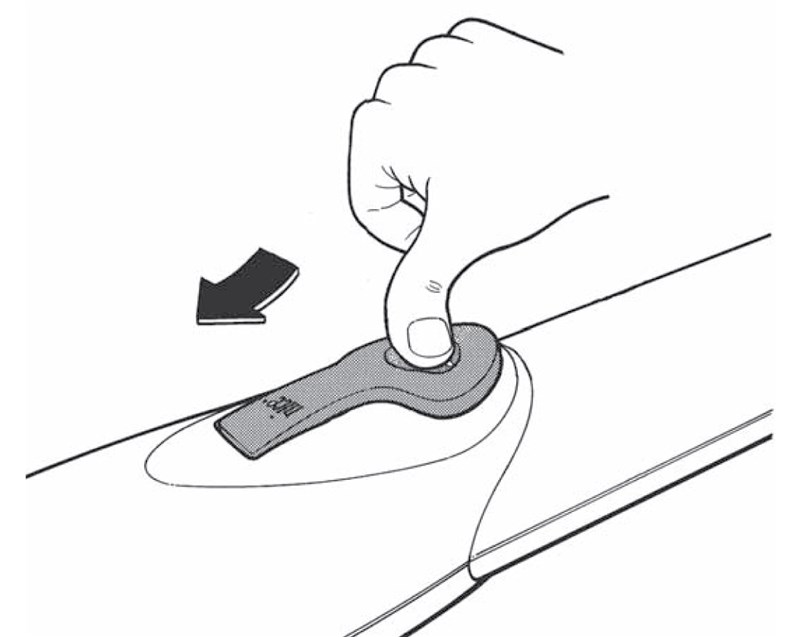

| 1. Schieben Sie die Abdeckung des Entriegelungsschlosses zur Seite. | 2. Stecken Sie den Entriegelungsschlüssel ein und drehen Sie ihn im Uhrzeigersinn. | 3. Ziehen Sie den Entriegelungshebel heraus. Nun können Sie das Tor von Hand bewegen. |
|---|---|---|
 |
 |
 |
Technische Daten des NICE Wingo WG2024 Antriebs
| Modell | NICE Wingo WG2024 |
|---|---|
| Typbeschreibung | Elektromechanischer Getriebemotor für den automatischen Betrieb von Schiebetoren im privaten Bereich. |
| Kraft | 1500N |
| Nennkraft | 500N |
| Geschwindigkeit | 0,018 m/s |
| Nenngeschwindigkeit | 0,013 m/s |
| Grenze für aufeinanderfolgende Zyklen | 40 Zyklen/Stunde |
| Länge des Drehwegs | 320 mm |
| Lebensdauer | von 125.000 bis 80.000 Zyklen, abhängig vom Gewicht und der Länge des Torflügels sowie von der Einstellung des Antriebs |
| Stromversorgung | 24Vdc |
| Leistungsaufnahme [Last] |
85W [3,5A] |
| Nennleistungsaufnahme [Nennlast] |
50W [2A] |
| Isolationsklasse | A |
| Betriebstemperatur | -20°C bis +50°C |
| Schutzart | IP44 |
| Abmessungen | 98×770×95 (B×T×H) |
| Gewicht | 6kg |
