Produktbeschreibung NICE MC800 – Steuerzentrale für zwei 230-V-Motoren mit MCA5R30-Platine
Anschluss und Einstellung der NICE MC800 mit Platine MCA5R30
NICE MC800 steuert einen oder zwei 230-V-AC-Antriebe für Drehtore und baut auf der älteren Steuerzentrale NICE Mindy A60 auf. Diese Version ist mit der Platine MCA5R30. Auf ihr finden Sie den Ausgang OutSTB und die Taste Aux PRG; die ältere Anleitung für die Platine MCA5 mit OGI und Photo PRG gilt nicht für diese Stellen.
Bei einem Torflügel wird M2 verwendet. Bei zwei Torflügeln öffnet M2 zuerst und M1 schließt zuerst. Die Stromversorgung der Steuerzentrale mit 230 V AC, die Motorspannung von 230 V AC und die Niederspannungsausgänge für Zubehör sind separate Stromkreise.
Vor dem Anschließen: Prüfen Sie anhand der Kennzeichnung auf der Platine, ob es sich um die MCA5R30 handelt, trennen Sie die Netzversorgung und sichern Sie das Tor während der Arbeiten gegen unbeabsichtigte Bewegung. Nach Abschluss müssen die Lichtschranken, der STOP-Eingang und alle Steuerbefehle getestet werden.
| Schnellnavigation | Vorgehensweisen | Service |
|---|---|---|
| Antriebe und Zubehör | Montage und Verkabelung | Technische Daten |
| Klemmen | Lichtschranken und STOP | Diagnose |
| Erste Inbetriebnahme | Manuelle Positionen | Zurücksetzen |
| Standby | Programmierung | Empfänger und Handsender |
Antriebe und Zubehör
| Was | Warum | Typ |
|---|---|---|
| Warnleuchte | Warnt durch Blinken vor Torbewegungen, insbesondere bei einer Ausfahrt mit eingeschränkter Sicht. |
|
| Lichtschranken | Erkennen Hindernisse im Torbereich und lösen die entsprechende Sicherheitsreaktion aus. |
|
| Handsender | Toröffnung und -schließung per Fernbedienung. |
|
| Empfänger | Empfängt Befehle von den Handsendern; in den SM-Steckplatz wird ein Modul eingesetzt. |
|
| Serviceprogrammierung | Erweiterte Einstellung und Diagnose der Steuerzentrale. |
|
| Antenne | Verbessert die Reichweite der Funksteuerung. |
|
| Tastatur | Ermöglicht die Eingabe eines Befehls per Code ohne Handsender. |
|
| Schlüsselschalter | Torsteuerung mit einem Schlüssel von einem festen Standort aus. |
|
Ein Beispiel für einen kompatiblen 230-V-Antrieb ist NICE HY7005. Wählen Sie den konkreten Motor anhand der Abmessungen, des Gewichts und der Mechanik des Torflügels aus.
Montage des Gehäuses und Verkabelung
Die Originalabbildungen von NICE zeigen die Montage des Gehäuses und die Kabelführung durch geeignete Kabelverschraubungen. Klicken Sie auf das Bild, um es zu vergrößern.

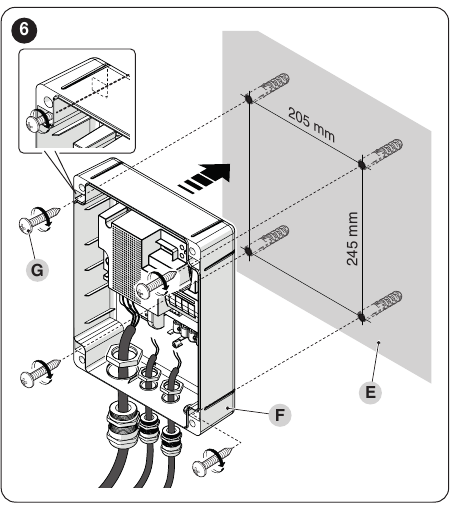

Befestigen Sie das Gehäuse an einer stabilen, senkrechten Fläche. Der Abstand der Montagebohrungen beträgt 205 × 245 mm. Befestigen Sie nach dem Anschließen die Versorgungskabel mit einer Kabelschelle, damit keine Zugkraft auf die Klemmen wirkt. Schützen Sie die Kabeleinführungen vor Wasser.
| Stromkreis | Kabel und Länge |
|---|---|
| Zuleitung zur Steuerzentrale | 3 × 1,5 mm² bis 30 m; bei längeren Strecken gibt der Hersteller 3 × 2,5 mm² und eine Erdung bei der Automatisierung an. |
| Jeder Motor | 4 × 1,5 mm² einschließlich PE, bis 10 m; Kondensator je nach Motor. |
| Warnleuchte | 2 × 1,5 mm² bis 20 m, Isolierung für Netzspannung. |
| BlueBUS | 2 × 0,5 mm² bis 20 m; bei 20–40 m 2 × 1 mm². |
| Antenne | Koaxialkabel RG58 bis 20 m, empfohlene Länge unter 5 m. |
| Schlüsselschalter | Zwei Kabel mit 2 × 0,5 mm² bis 50 m. |
| Elektroschloss | 2 × 1 mm² bis 10 m. |
Platine, Klemmen und Anschluss

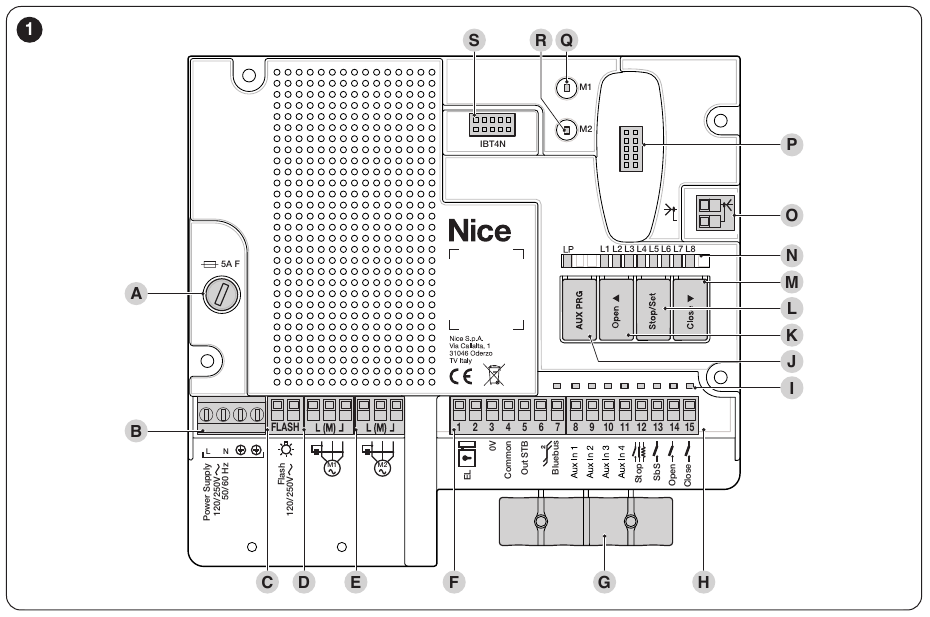

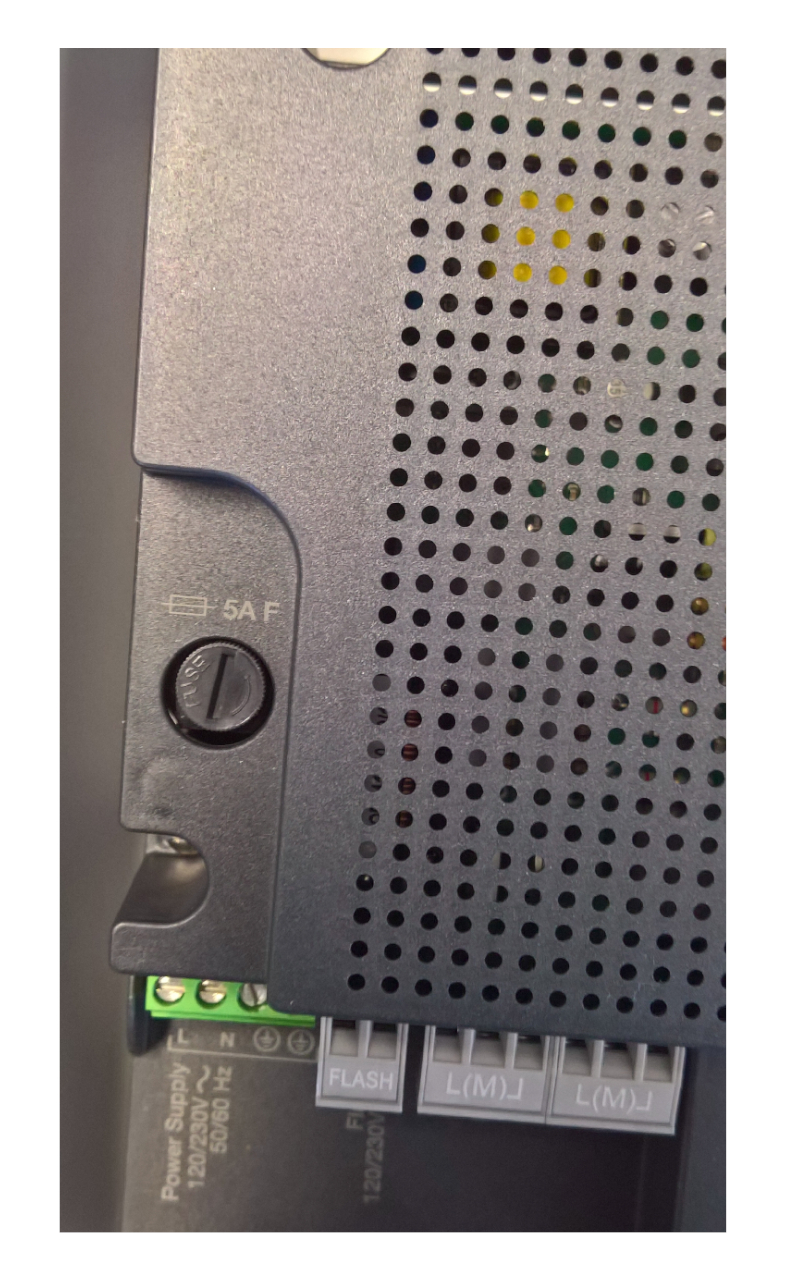

Die Abbildung zeigt die Platine MCA5R30: Sicherung A, Stromversorgung B, FLASH C, Motoren D/E, Niederspannungsklemmen F/H, Aux PRG J, Tasten K–M, SM-Steckplatz P und IBT4N-Steckplatz S. Klicken Sie auf das Bild, um es zu vergrößern.
| Klemme | Funktion | Anschluss |
|---|---|---|
| L / N / PE | 230-V-AC-Zuleitung | Schließen Sie den Schutzleiter PE gemäß der jeweiligen Anleitung auch an die Motoren an. |
| M1 / M2 | Zwei 230-V-AC-Motoren | OPEN – COMMON – CLOSE gemäß Aufdruck. Bei einem Motor nur M2 verwenden. |
| FLASH | Signalleuchte | Geschaltete Netzspannung, max. 21 W; zum Beispiel NICE ELAC. |
| 1–2 / EL | Elektrisches Schloss | 12 V AC, max. 15 VA. |
| 3 / 4 | Zubehör | Klemme 3 = 0 V (−), Klemme 4 = gemeinsamer Anschluss +24 V DC (+); Gesamtstromaufnahme höchstens 200 mA. |
| 5 / OutSTB | Stromversorgung für Relais-Lichtschranken | 24 V, max. 4 W; wird im Standby abgeschaltet. Dies ist nicht OGI der alten Platine. |
| 6–7 | BlueBUS | Zwei parallel geschaltete Drähte, ohne Polarität. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | Im Modus für Relais-Lichtschranken; im Endschaltermodus FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 oder STOP | Im Endschaltermodus FCC2; im Lichtschrankenmodus ein weiterer STOP. |
| 12 / STOP | Sicherheitseingang | NO, NC oder 8,2 kΩ je nach Kombination. |
| 13 / SbS | Schrittbetrieb | Potenzialfreier NO-Kontakt gegen Klemme 4. |
| 14 / OPEN | Öffnen | Potenzialfreier NO-Kontakt gegen Klemme 4. |
| 15 / CLOSE | Schließen | Potenzialfreier NO-Kontakt gegen Klemme 4; die Funktion kann auf Teilöffnung geändert werden. |
Für NICE EKS verwenden Sie den Kontakt C–NO. Legen Sie keine Fremdspannung an die Befehlseingänge an. Schließen Sie die Antenne OXIBD direkt am Empfänger an; die Antenne gehört nicht zum Stromkreis der Signalleuchte FLASH.
Lichtschranken, Fototest und STOP
Wählen Sie die Verdrahtung entsprechend dem tatsächlichen Lichtschrankentyp und dem Standby-Status. TX ist der Sender, RX der Empfänger. EPM hat einen Relaiskontakt C–NC; EPMB verwendet den zweidrähtigen BlueBUS. Die Klemmennummern bei Lichtschranken anderer Bauart können abweichen.
EPM-Relais-Lichtschranken
Abbildung 7 NICE: kombinierter Anschluss bei aktiviertem Standby; die Versorgung der Relais-Lichtschranken erfolgt über OutSTB. Klicken Sie auf das Bild, um es zu vergrößern.
Ein EPM-Paar ohne Fototest, Standby ausgeschaltet: Versorgen Sie TX und RX über die Klemmen 3/4; schließen Sie den Kontakt RX C–NC zwischen 4/COMMON und 8/PHOTO an. Für NICE EPM gilt folgende Verbindung:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; mit RX 4 / C verbinden |
| 8 / PHOTO | — | 5 / NC |
Bei Lichtschranken anderer Bauart können die Klemmennummern abweichen. Ausgang 5 hat am MCA5R30 die Funktion OutSTB, nicht OGI.
Abbildung 10 NICE: Fototest-Anschluss; Ausgang 5 hat die Funktion OutSTB und ist kein OGI. Klicken Sie auf das Bild, um es zu vergrößern.
Für den Fototest gemäß Abbildung 10 schließen Sie TX 1 an Klemme 4 und TX 2 an Klemme 5 des MC800 an. RX bleibt über die Klemmen 3/4 versorgt; sein Kontakt C–NC wird an den ausgewählten PHOTO-Eingang angeschlossen. Verwenden Sie Ausgang 5 nicht gleichzeitig für eine andere Last. Wiederholen Sie nach einer Änderung der Verdrahtung die Geräteeinlernung und testen Sie die Lichtschranke während der Bewegung.
Aux PRG und LP: Bei Relais-Lichtschranken muss LP leuchten; bei als Endschalter verwendeten AUX-Eingängen muss LP erloschen sein. Nicht verwendete AUX-Eingänge bleiben frei. Prüfen Sie nach dem Umschalten den resultierenden LP-Status und wiederholen Sie die Geräteeinlernung.
BlueBUS und Adressierung
Schließen Sie BlueBUS-Lichtschranken mit zwei Drähten und ohne Polarität an die Klemmen 6–7 an. Wenn AUX1–4 als Endschalter der Antriebe dienen, stellen Sie Aux PRG so ein, dass LP nicht leuchtet: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 und AUX4/11 = FCC2. Schließen Sie die Endschalterkontakte gegen die gemeinsame Klemme 4 an; nicht verwendete Eingänge bleiben frei.

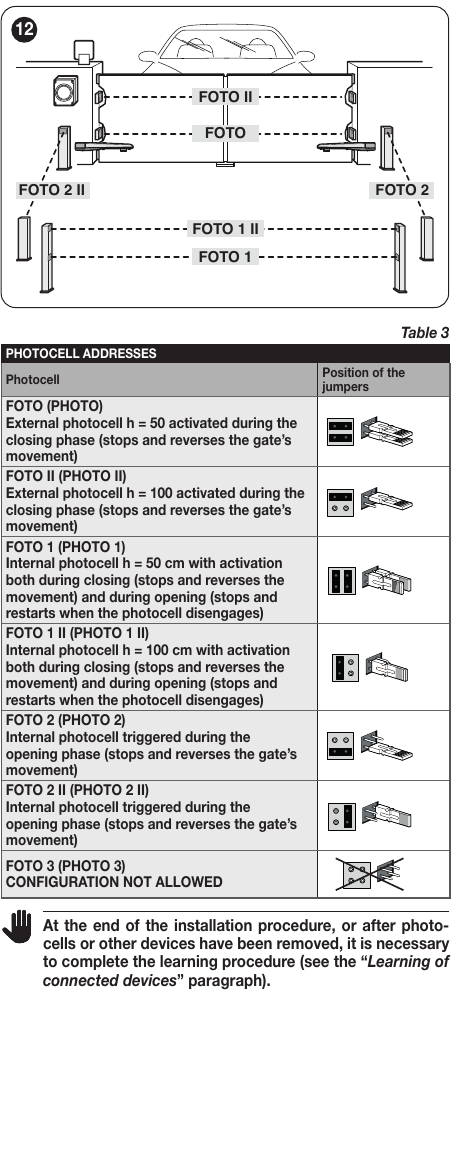

Originaltabelle 3 einschließlich der Brückenpositionen: gleiche Adresse für TX und RX eines Paars, unterschiedliche Adresse für das nächste Paar. Klicken Sie auf das Bild, um es zu vergrößern.
| Adresse | Reaktion |
|---|---|
| FOTO / FOTO II | Beim Schließen wird angehalten und die Richtung umgekehrt. |
| FOTO 1 / FOTO 1 II | Beim Schließen wird angehalten und die Richtung umgekehrt; beim Öffnen wird angehalten und nach Freigabe des Lichtstrahls weitergefahren. |
| FOTO 2 / FOTO 2 II | Beim Öffnen wird angehalten und die Richtung umgekehrt. |
| FOTO 3 | Für MC800 nicht zulässige Konfiguration. |
Die BlueBUS-Kapazität beträgt höchstens 15 Belastungseinheiten, nicht automatisch 15 Lichtschrankenpaare. Führen Sie nach dem Hinzufügen oder Austausch eines Geräts eine neue Einlernung durch.
Anschluss des STOP-Eingangs
| Geräte | Anschluss |
|---|---|
| Mehrere NO-Kontakte | Parallel. |
| Mehrere NC-Kontakte | In Reihe. |
| Zwei 8,2-kΩ-Sicherheitsleisten | Parallel; bei mehr als zwei Geräten kaskadieren und nur einen 8,2-kΩ-Abschlusswiderstand verwenden. |
| NO + NC | Gemäß NICE-Tabelle 2 parallel, mit einem 8,2-kΩ-Widerstand in Reihe zum NC-Kontakt; ermöglicht auch die Kombination von NO, NC und einer 8,2-kΩ-Sicherheitsleiste. |
STOP speichert während der Einlernung den angeschlossenen Zustand. Eine anschließende Änderung löst einen Stopp mit kurzer Rückwärtsbewegung aus. Überbrücken Sie den Eingang nicht, anstatt die Störung zu beheben.
Vereinfachte Anleitung zum Anschließen und Einstellen von MC800/MCA5R30
Diese Anleitung beschreibt die Platine MCA5R30 mit einem EPM-Relais-Lichtschrankenpaar am PHOTO-Eingang, das die Schließbewegung absichert. Verwenden Sie bei BlueBUS oder mehreren Paaren den entsprechenden Schaltplan oben.
Schritt 0. Verdrahtung
Schließen Sie die Zuleitung L/N/PE, die 230-V-AC-Motoren M1/M2, die Kondensatoren und die Signalleuchte gemäß den Klemmen auf der Platine an. Bei einem Flügel bleibt M1 frei. Schließen Sie die Lichtschranken entsprechend dem gewählten Modus an oben; bei EPM ohne Fototest und deaktiviertem Standby 3/4 an TX/RX und den Kontakt RX 4–5 zwischen 4/COMMON und 8/PHOTO anschließen.
Schritt 1. Reset nur bei bewusstem Zurücksetzen auf die Werkseinstellungen
Bei einer neuen Installation muss die Steuerung nicht „vorsichtshalber“ zurückgesetzt werden. Wenn Sie Ihre eigenen Einstellungen löschen möchten, verwenden Sie das Reset-Verfahren und lernen Sie anschließend die Geräte und den Fahrweg erneut ein.
Schritt 2. AUX- und Standby-Modus auswählen
Auf der Platine MCA5R30 befindet sich die Taste Aux PRG. Bei Lichtschranken mit Relais den leuchtenden LP prüfen; bei AUX als Endschaltern muss LP erloschen sein. Bei Relaisanschluss den Schaltplan entsprechend dem ein- oder ausgeschalteten Standby. Die Auswahl von AUX allein ersetzt nicht die korrekte Stromversorgung von TX/RX.
Nach dem Anlegen der Versorgungsspannung sollte die grüne BlueBUS-LED regelmäßig etwa einmal pro Sekunde blinken, die Lichtschranken-Kontrollleuchten sollten den Betrieb anzeigen und die Warnleuchte FLASH sollte ausgeschaltet sein. Wenn eine Prüfung nicht erfolgreich ist, überprüfen Sie die Verdrahtung vor dem Einlernen.
Schritt 3. Erkennung der angeschlossenen Geräte
Halten Sie Open + Stop/Set gedrückt und lassen Sie die Tasten nach etwa 3 s los, wenn L1/L2 schnell blinken. Nach Abschluss sollten L1/L2 erlöschen und STOP leuchten. Führen Sie die Einlernprozedur auch ohne Geräte an BlueBUS/STOP durch und wiederholen Sie sie nach einer Änderung des Zubehörs.
Schritt 4. Erkennung der Flügelbewegung

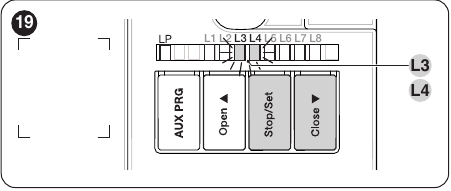

Tasten und LEDs L3/L4, die beim Einlernen des Fahrwegs verwendet werden. Klicken Sie auf das Bild, um es zu vergrößern.
Bewegen Sie die entriegelten Flügel etwa bis zur Hälfte des Fahrwegs, verriegeln Sie die Antriebe wieder und prüfen Sie vor dem Einlernen die Motorkraft (Stufe II/L6). Halten Sie Stop/Set + Close gedrückt und lassen Sie die Tasten nach etwa 3 s los, wenn L3/L4 schnell blinken. Die Steuerung schließt nacheinander M1 und M2, öffnet M2 und M1 und schließt abschließend M1 und M2. Nach erfolgreichem Abschluss erlöschen L3/L4.
Wenn sich ein Flügel statt zu schließen öffnet, brechen Sie das Einlernen mit der Taste Open oder Close ab. Bei unterbrochener Stromversorgung tauschen Sie die beiden richtungsgebenden Arbeitsleiter des betreffenden Motors; COMMON und PE bleiben unverändert. Bei 230 V AC handelt es sich nicht um ein „Vertauschen der Polarität“. Wiederholen Sie anschließend das Einlernen. Eine Lichtschranke oder STOP kann das Einlernen unterbrechen.
Schritt 5. Handsender und Funktionsprüfung
Führen Sie die Kopplung entsprechend dem tatsächlich installierten Empfänger SMXI, OXI oder einem anderen kompatiblen Modul durch. Das vorhandene SMXI-Verfahren finden Sie im Abschnitt zum Funk; die Steuerung muss dafür nicht zurückgesetzt werden. Prüfen Sie OPEN, CLOSE, STOP, beide Bewegungsrichtungen und die Reaktion der Lichtschranken.
Manuelle Einstellung der Endpositionen und der Verlangsamung
R30 verwendet die Positionen 0, A und 1. Das vollständige manuelle Einlernen wird bei schnellem Blinken von L3/L4 durch kurzes Drücken von Stop/Set gestartet; für das gemischte Einlernen ausgewählter Positionen ist ein vorheriges automatisches Einlernen. Punkt A kann erst konfiguriert werden, nachdem die offene Position des betreffenden Flügels eingelernt wurde.

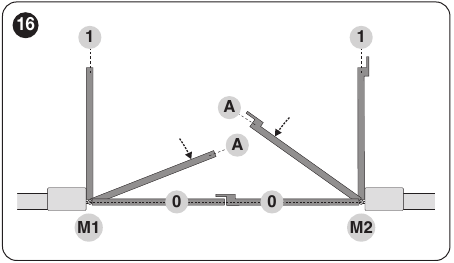

Originalabbildung 16 NICE. Klicken Sie auf das Bild, um es zu vergrößern.
Vollständiges manuelles Einlernen
Das Tor muss stillstehen, die Antriebe müssen für den Betrieb verriegelt und die angeschlossenen Geräte bereits eingelernt sein. Drücken Sie Stop/Set + Close gleichzeitig, lassen Sie die Tasten nach etwa 3 s los, wenn L3/L4 schnell blinken, und drücken Sie kurz Stop/Set. Die LED L1 beginnt zu blinken. Durch kurzes Drücken von Open oder Close wechseln Sie die Auswahl der blinkenden LED; durch Gedrückthalten von Open oder Close bewegen Sie den entsprechenden Flügel. Halten Sie Stop/Set an jeder gewünschten Position mindestens 3 s gedrückt. Nach 2 s leuchtet die entsprechende LED dauerhaft; nach dem Loslassen beginnt die nächste zu blinken. Lassen Sie zwischen aufeinanderfolgenden Tastendrücken nicht mehr als 10 s verstreichen, sonst wird der Vorgang beendet und die bis dahin vorgenommenen Änderungen werden gespeichert.
| Reihenfolge / LED | Einstellung | Bestätigung |
|---|---|---|
| 1 / L1 | M1 in die vollständig geschlossene Position 0 bewegen | Stop/Set mindestens 3 s gedrückt halten; danach blinkt L2. |
| 2 / L2 | M2 in die vollständig geschlossene Position 0 bewegen | Stop/Set mindestens 3 s gedrückt halten; danach blinkt L5. |
| 3 / L5 | M2 bis zu Punkt A bewegen, an dem beim Schließen die Verlangsamung beginnt | Stop/Set mindestens 3 s gedrückt halten; danach blinkt L6. |
| 4 / L6 | M1 bis zu Punkt A bewegen, an dem beim Schließen die Verlangsamung beginnt | Stop/Set mindestens 3 s gedrückt halten; danach blinkt L7. |
| 5 / L7 | M2 in die vollständig geöffnete Position 1 bewegen | Stop/Set mindestens 3 s gedrückt halten; danach blinkt L8. |
| 6 / L8 | M1 in die vollständig geöffnete Position 1 bewegen | Stop/Set mindestens 3 s gedrückt halten und die Taste loslassen. |
Laut Hersteller lassen sich die Punkte A erst einstellen, nachdem die geöffneten Positionen eingelernt wurden. Falls diese auf der Platine beim ersten manuellen Einlernen noch nicht vorhanden sind, speichern Sie zuerst L7/L8 und wiederholen Sie anschließend den Vorgang für L5/L6. Bei einem Flügel werden nur L2, L5 und L7 verwendet. Führen Sie nach dem Einlernen einen vollständigen Öffnungs- und Schließzyklus durch; beim Öffnen sollten die Flügel einige Zentimeter vor dem mechanischen Anschlag stoppen, beim Schließen am Schließanschlag anliegen.
Gemischte Feinjustierung der eingelernten Positionen
Zuerst muss das automatische Einlernen erfolgreich abgeschlossen werden. Halten Sie anschließend Stop/Set + Close gedrückt und lassen Sie die Tasten los, sobald L1 zu blinken beginnt. Wählen Sie durch kurzes Drücken von Open/Close die Positions-LED aus, bewegen Sie den Flügel durch Gedrückthalten und speichern Sie die Position, indem Sie Stop/Set mindestens 3 s gedrückt halten. Stellen Sie weitere Positionen auf die gleiche Weise ein. Prüfen Sie nach der Änderung einen vollständigen Torzyklus.
Standby-Modus
MC800 mit der Platine MCA5R30 verfügt über einen Energiesparmodus Standby. Wenn er aktiviert ist, wechselt die Steuerung etwa 5 Minuten nach einer ordnungsgemäß abgeschlossenen Bewegung in diesen Modus; wenn sie noch nicht konfiguriert ist, nach etwa 10 Minuten. In diesem Modus wird der Ausgang OutSTB abgeschaltet und der Verbrauch der Steuerung selbst sinkt bei korrekter Verdrahtung auf unter 0,5 W, Zubehör nicht mitgerechnet. Schließen Sie Lichtschranken mit Relais je nachdem an, ob Standby ein- oder ausgeschaltet ist.
Beim Einschalten der Stromversorgung bestätigen drei Blinksignale der LEDs L1–L8, dass Standby aktiv ist. Um den Modus zu wechseln, halten Sie Open + Stop/Set + Close gleichzeitig gedrückt und lassen Sie die Tasten beim dritten Blinksignal los; nach dem Einschalten blinken L1–L8 erneut dreimal, nach dem Ausschalten nicht. Überprüfen Sie nach der Änderung die Verdrahtung und testen Sie die Lichtschranken.
Programmierung der Funktionen und Parameter
Halten Sie bei stillstehendem Tor Stop/Set gedrückt, bis L1 blinkt. Mit Open/Close wählen Sie den Menüpunkt aus. In Ebene I ändert ein kurzes Drücken von Stop/Set den Status: kurzes Blinken = OFF, langes Blinken = ON. Werkseitig sind die Funktionen der Ebene I ausgeschaltet. Warten Sie zwischen aufeinanderfolgenden Tastendrücken nicht länger als 20 s; warten Sie nach Abschluss etwa 10 s, bis der Modus verlassen wird.
Ebene I – Funktionen ON/OFF
| LED – Funktion | Status ON und OFF |
|---|---|
| L1 – Automatisches Schließen | ON: Nach dem Öffnen läuft die Pausenzeit ab, anschließend schließt das Tor. OFF (Werkseinstellung): Halbautomatischer Betrieb. |
| L2 – Schließen nach Auslösen der Lichtschranke | ON: Bei aktivem L1 wird die Pause nach dem Auslösen auf 5 s verkürzt; auch ohne L1 kann nach dem Auslösen mit der eingestellten Pause ein Schließvorgang gestartet werden. OFF (Werkseinstellung): Keine solche Verknüpfung. |
| L3 – Immer schließen | ON: Nach Wiederherstellung der Stromversorgung wird 10 s lang geprüft, ob das Tor geöffnet ist; nach 5 s Vorwarnblinken wird es geschlossen. OFF (Werkseinstellung): Das Tor bleibt in seiner Position. |
| L4 – Andrücken für das Schloss | ON: Vor dem Öffnen wird kurz in Schließrichtung gedrückt. OFF (Werkseinstellung): Kein Andrücken. |
| L5 – FLASH als Beleuchtung | ON: Ändert die Funktion des Ausgangs FLASH auf Zusatzbeleuchtung. OFF (Werkseinstellung): FLASH steuert die Warnleuchte. |
| L6 – Vorwarnblinken | ON: Die Warnleuchte blinkt 3 s vor der Bewegung. OFF (Werkseinstellung): Sie beginnt mit der Bewegung. |
| L7 – CLOSE als Partial Open 1 | ON: Der CLOSE-Eingang löst eine Teilöffnung aus. OFF (Werkseinstellung): Der Eingang schließt. |
| L8 – Druckhaltung | ON: Bei geeigneten Hydraulikantrieben wird der Druck nach 4 Stunden im geschlossenen Zustand durch kurzes Schließen wiederhergestellt. OFF (Werkseinstellung): Keine Druckwiederherstellung. |
Ebene II – Parameterwerte
Wählen Sie die Eingangs-LED des Parameters aus und halten Sie dann Stop/Set etwa 3 s lang gedrückt, bis die LED des aktuellen Werts aufleuchtet. Halten Sie Stop/Set weiterhin gedrückt und wählen Sie mit Open/Close die neue Wert-LED aus. Warten Sie nach dem Loslassen, bis das Gerät in den Normalbetrieb zurückkehrt. Eingangs-LED und Wert-LED haben unterschiedliche Bedeutungen. Der hervorgehobene Wert ist die Werkseinstellung.
| Eingangs-LED – Parameter | Einstellungs-LED – Wert |
|---|---|
| L1 – Pausenzeit Zeit bis zum automatischen Schließen. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Schrittbetrieb Abfolge der Befehle SbS, OPEN, CLOSE und Funk; bei L4, L5, L7 und L8 ändert sich auch das Verhalten von OPEN und CLOSE. |
L1 – Öffnen–Stopp–Schließen–Stopp L2 – Öffnen–Stopp–Schließen–Öffnen L3 – Öffnen–Schließen–Öffnen–Schließen L4 – Mehrfamilienhaus L5 – Mehrfamilienhaus 2 L6 – Schrittbetrieb 2; ein kurzer Befehl bewirkt eine Teilöffnung L7 – Totmannbetrieb L8 – halbautomatisches Öffnen, Schließen im Totmannbetrieb |
| L3 – Öffnungsverzögerung Zeitversatz beim Öffnen der Flügel, angegeben als Anteil der Betriebszeit. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Schließverzögerung Zeitversatz beim Schließen der Flügel, angegeben als Anteil der Betriebszeit. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Zeitabgleich Ändert die Schließdauer im Verhältnis zur Öffnungsdauer. Den Ausgangswert können Sie an der LED der jeweiligen Steuerung ablesen. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Motorkraft Kraft beider Motoren; überprüfen Sie vor einer Erhöhung die Mechanik. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Anlaufzeit Dauer des Anlaufs zu Bewegungsbeginn. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Teilöffnung Umfang des Befehls Partial Open 1. Bei zwei Flügeln wird der Anteil auf Grundlage der kleineren eingestellten Öffnung berechnet. |
L1 – M2 auf ¼ L2 – M2 auf ½ L3 – M2 auf ¾ L4 – ganzes M2 L5 – beide Flügel auf ¼ L6 – beide Flügel auf ½ L7 – beide Flügel auf ¾ L8 – beide Flügel auf die kleinere volle Öffnung |
Bei L2/L4 (Mehrfamilienhaus) hat der Befehl SbS oder OPEN während des Öffnens keine Wirkung, und CLOSE kehrt die Richtung um; während des Schließens kehrt SbS oder OPEN die Richtung um, und CLOSE hat keine Wirkung. L2/L5 funktioniert grundsätzlich genauso, aber ein länger als 2 s gehaltener Befehl löst STOP aus. Bei L2/L6 bewirkt ein kurzer Befehl von bis zu 2 s eine Teilöffnung; bei L2/L7 muss der Befehl dauerhaft gehalten werden, bei L2/L8 beim Schließen.
Bei Parameter II/L5 sind zwei Werte als Voreinstellung markiert: L4 = 40 % und L5 = 60 %. Lesen Sie vor der Änderung ab, welche Wert-LED an der jeweiligen Steuerung tatsächlich leuchtet.
Beispiel: 60 s: aktivieren Sie Ebene I/L1 und wählen Sie bei Ebene II/L1 den Wert L5 aus. Wenn L2 nach der Lichtschranke aktiv ist, kann sich die Pausenzeit verkürzen.
Fernbedienungen und Serviceprogrammiergeräte
Der Empfänger SMXI oder OXI aus einer bestehenden Anlage kann weiterverwendet werden, sofern er mit den verwendeten Fernbedienungen kompatibel ist. Stecken Sie den Steckempfänger nur bei abgeschalteter Stromversorgung ein. Befolgen Sie bei einem neuen Empfänger dessen eigene Anleitung; die gleiche Frequenz der Fernbedienungen allein reicht nicht aus.

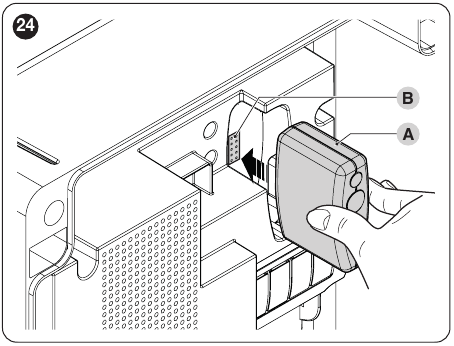

Abbildung 24 NICE. Klicken Sie auf das Bild, um es zu vergrößern.
| Ausgang des Empfängers SMXI/SMXIS oder OXI im Modus 1/2 | Befehl der Steuerung |
|---|---|
| 1 | SbS – Schrittbetrieb |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Für den vorhandenen SMXI: Halten Sie im Modus I die Taste des Empfängers mindestens 3 s lang gedrückt, bis die LED aufleuchtet. Halten Sie dann innerhalb von 10 s die Taste der Fernbedienung mindestens 2 s lang gedrückt. Dreimaliges Blinken bestätigt die Speicherung. Für einen bestimmten Befehl verwenden Sie den entsprechenden Modus II des Empfängers. Übertragen Sie dieses Vorgehen nicht automatisch auf OXI oder OXIBD.
NICE OXIBD wird in den SM-Steckplatz eingesetzt; die Antenne wird direkt an den Empfänger angeschlossen. Fernbedienung NICE ON3EBD Koppeln Sie sie gemäß der Anleitung des verwendeten Empfängers. Die erweiterten Befehle in der folgenden Tabelle gelten für die Empfänger OXI/OXIFM/OXIT/OXITFM. Beachten Sie für OXIBD dessen eigene Anleitung.
Erweiterter Modus II der Empfänger OXI/OXIFM/OXIT/OXITFM: Ordnen Sie die Befehlsnummer gemäß der Anleitung des jeweiligen Empfängers einer Taste zu. Die folgende Tabelle beschreibt nicht den Modus OXIBD.
| Nr. | Befehl | Funktion |
|---|---|---|
| 1 | SbS | Schrittbetrieb. |
| 2 | Partial 1 | Teilöffnung gemäß Parameter der Ebene II/L8. |
| 3 | OPEN | Öffnen. |
| 4 | CLOSE | Schließen. |
| 5 | STOP | Bewegung stoppen. |
| 6 | SbS Mehrfamilienhausmodus | Befehl im Mehrfamilienhausmodus. |
| 7 | SbS mit hoher Priorität | Der Empfänger nimmt den Befehl auch an, wenn die Automatisierung gesperrt ist. |
| 8 | Partial 2 | Der Flügel M2 öffnet sich zur Hälfte. |
| 9 | Partial 3 | Beide Flügel öffnen sich zur Hälfte. |
| 10 | Öffnen und sperren | Sperrt nach dem Öffnen weitere normale Befehle. |
| 11 | Schließen und sperren | Sperrt nach dem Schließen weitere normale Befehle. |
| 12 | Automatisierung sperren | Stoppt die Bewegung und sperrt weitere normale Befehle. |
| 13 | Automatisierung entsperren | Stellt die normale Bedienung wieder her. |
| 14 | Beleuchtung mit Timer | Schaltet das Zusatzlicht mit zeitgesteuerter Abschaltung ein. |
| 15 | Beleuchtung EIN/AUS | Schaltet das Zusatzlicht abwechselnd ein und aus. |
BusT4 und Programmierung

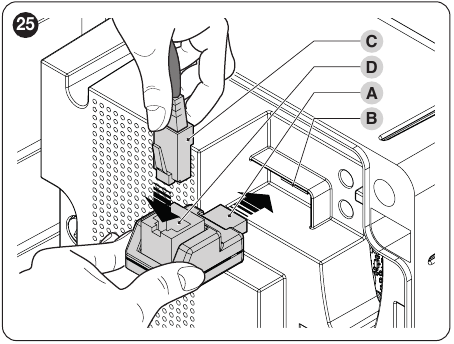

NICE IBT4N wird bei ausgeschalteter Stromversorgung in den Steckplatz der Platine eingesetzt. Ermöglicht den Anschluss von NICE OVIEW gemäß dessen Anleitung. Beim Modul NICE BIDIWIFI Prüfen Sie die Kompatibilität und die verfügbaren Funktionen für MCA5R30 anhand der aktuellen Anleitung des Moduls.
Abbildung 25 NICE. Klicken Sie auf das Bild, um es zu vergrößern.
Diagnose und Fehlerbehebung
Notieren Sie im Fehlerfall die Anzahl der roten Blinksignale von BlueBUS und den Status der übrigen LEDs. Zwei schnelle grüne Blinksignale bedeuten, dass sich ein Eingang geändert hat oder ein Befehl empfangen wurde. Bei aktiviertem Standby kann ein Teil der Anzeigen nach einer gewissen Zeit ohne Aktivität ausgeschaltet sein.

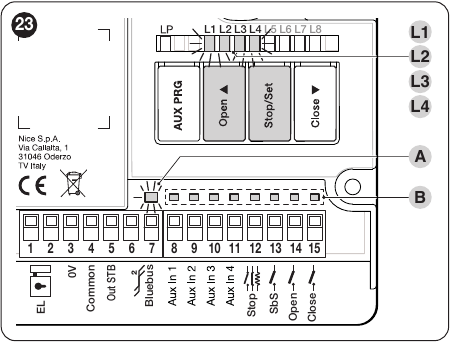

Abbildung 23 NICE zeigt BlueBUS, STOP und Status-LEDs. Klicken Sie auf das Bild, um es zu vergrößern.
| Anzeige / Code | Prüfung und Fehlerbehebung |
|---|---|
| 1 rotes Blinksignal | Änderung der BlueBUS-Konfiguration – Adressen prüfen und Lernvorgang wiederholen. |
| 2 rote Blinksignale | Lichtschranke verhindert die Bewegung – Hindernis, Ausrichtung, Stromversorgung und Verkabelung prüfen. |
| 4 rote Blinksignale | STOP – prüfen Sie die Sicherheitseinrichtung und die Verkabelung. |
| 5 rote Blinksignale | Fehler bei internen Parametern; warten Sie 30 s und geben Sie einen Befehl. Tritt der Fehler erneut auf, wenden Sie sich an den Kundendienst. |
| 7 rote Blinksignale | Elektrischer Fehler; L1 = Schutz ausgelöst/Motor getrennt, L2 = fehlerhafter eingelernter Endschalter, L3 = vorhandener, nicht eingelernter Endschalter, L4 = allgemeine Störung. |
| 8 rote Blinksignale | Dauerbefehl – prüfen Sie die Taste oder das Relais. |
| 9 rote Blinksignale | Automatisierung durch einen Befehl gesperrt; mit dem entsprechenden Befehl entsperren. |
| LEDs auf der Platine | Bedeutung / erste Prüfung |
|---|---|
| BlueBUS grün, 1×/s | Normaler Betrieb. |
| BlueBUS dauerhaft aus / leuchtet | Stromversorgung, Sicherung oder Platinenfehler. |
| STOP leuchtet nicht | Aktiv oder defekt: STOP. |
| SbS / OPEN / CLOSE leuchtet | Der entsprechende Eingang ist aktiv; ein anhaltender Status ohne Befehl erklärt die Blockierung. |
| LS1/LS2 OPEN/CLOSE | Bei angeschlossenen Endschaltern richten Sie sich nach deren Verkabelung und dem AUX-Modus; die Zustandsänderung muss der Bewegung entsprechen. |
| L1 + L2 blinken langsam | Geräte einlernen. |
| L3 + L4 blinken langsam | Fahrweg einlernen oder geänderte Platineneinstellungen überprüfen. |
Sicherung 5 A F
Die Platine MCA5R30 ist mit einer flink auslösenden Sicherung 5 A F ausgestattet. Trennen Sie bei der Prüfung die Stromversorgung und ersetzen Sie die Sicherung nur durch einen identischen Typ.
Auf der Abdeckung ist die Kennzeichnung 5 A F angegeben. Klicken Sie auf das Bild, um es zu vergrößern.
Speicher der Steuereinheit löschen
Durch das Zurücksetzen werden eigene Einstellungen gelöscht; bei einer Neuinstallation ist es kein zwingender erster Schritt. Open + Close gedrückt halten, bis L1/L2 zu blinken beginnen, dann loslassen. Stellen Sie den AUX-Modus erneut ein, lernen Sie die Geräte und den Fahrweg ein, überprüfen Sie die individuellen Parameter und führen Sie Tests durch. Für den Speicher des Steckempfängers gilt ein separates Verfahren.
Vorübergehende Bewegung bei Störung einer Sicherheitseinrichtung
Wenn das Gerät bei einer Störung des Sicherheitseingangs einen normalen Befehl nicht annimmt, ermöglicht der Hersteller eine vorübergehende Bewegung, solange der Befehl dauerhaft gehalten wird: Senden Sie den Befehl, wiederholen Sie ihn innerhalb von 3 s und halten Sie ihn gedrückt. Nach etwa 2 s bewegt sich das Tor nur, solange der Befehl gehalten wird. Beseitigen Sie anschließend die Störungsursache und testen Sie die Sicherheitseinrichtungen erneut.
Technische Daten und Prüfung
| Parameter | MCA5R30 / MC800R30 |
|---|---|
| Spannungsversorgung der Steuerung | 120–250 V AC, 50/60 Hz; in unserem Stromnetz 230 V AC. |
| Nennleistungsaufnahme | 900 W. |
| Standby-Verbrauch | Weniger als 0,5 W ohne Zubehör bei Anschluss gemäß Originalschaltplan. |
| Motoren | Ein oder zwei geeignete 230-V-AC-Antriebe. |
| FLASH | Netzspannungs-Warnleuchte, max. 21 W. |
| EL | Elektrisches Schloss 12 V AC, max. 15 VA. |
| OutSTB | 24 V, max. 4 W; wird im Standby ausgeschaltet. |
| BlueBUS | Maximal 15 Belastungseinheiten. |
| Betriebstemperatur / Schutzart | −20 bis +55 °C / IP54 bei unbeschädigtem Gehäuse. |
| Abmessungen und Gewicht des Gehäuses | 310 × 232 × 122 mm; 4,1 kg. |
Prüfen Sie nach der Einstellung das Öffnen, Schließen und Stoppen mit jedem verwendeten Befehl. Testen Sie jedes Lichtschrankenpaar und jede STOP-Einrichtung einzeln sowie während der Bewegung; überprüfen Sie die Reihenfolge der Torflügel und die Endanschläge. Bei einem Stromausfall werden nur die Antriebe selbst gemäß ihrer Anleitung entriegelt.
Überprüfen Sie die Automatisierung mindestens alle 6 Monate. Bei einer Serviceanfrage helfen die Angaben MCA5R30 und zu den Motoren, ein Foto der Klemmen, der LED-Status und die Anzahl der roten BlueBUS-Blinksignale weiter.
Das PDF unten gehört zur älteren Platine MCA5 mit OGI und Photo PRG. Die mitgelieferte MCA5R30 verfügt über OutSTB und Aux PRG; verwenden Sie zum Anschließen und Einstellen dieser Platine die obigen Anleitungen auf dieser Seite.
Wie kann ich diese Ware bestellen?
Wählen Sie die für Sie passende Möglichkeit:
- Im Online-Shop bestellen: Legen Sie die Ware über die Schaltfläche „KAUFEN“ in den Warenkorb (Sie finden die Schaltfläche hier in der Variantentabelle dieses Produkts).
- Telefonisch bestellen: Rufen Sie uns an unter +43 650 223 8243, und geben Sie Ihre Bestellung telefonisch auf.
- Per E-Mail bestellen: Senden Sie Ihre Bestellung an [email protected]
