Selbst gebautes Schiebetor – Prachovany

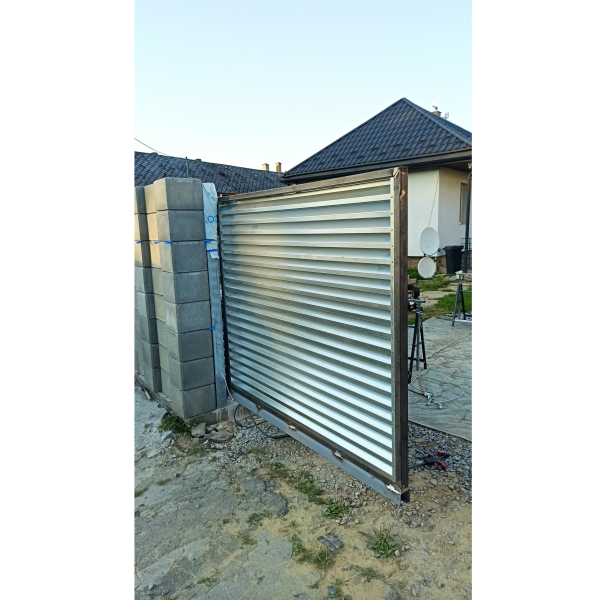

Die Fotodokumentation des selbst gebauten Schiebetors mit einer Füllung aus Z-förmigen Zaunlamellen von unserem zufriedenen Kunden kann Sie zu Ihrem eigenen Projekt inspirieren.

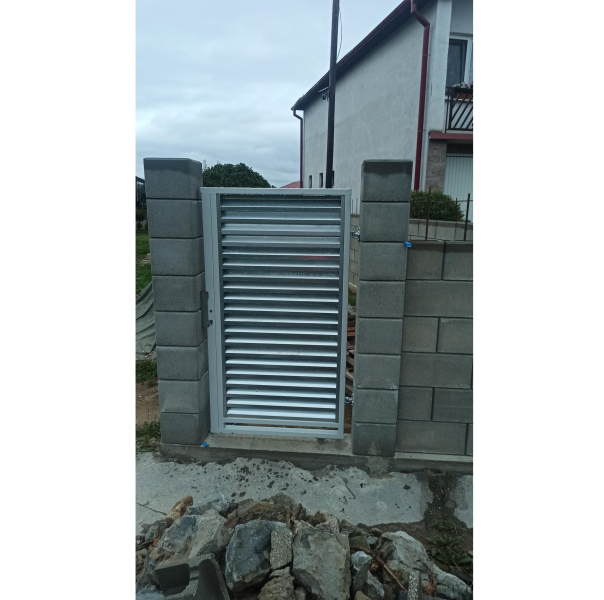

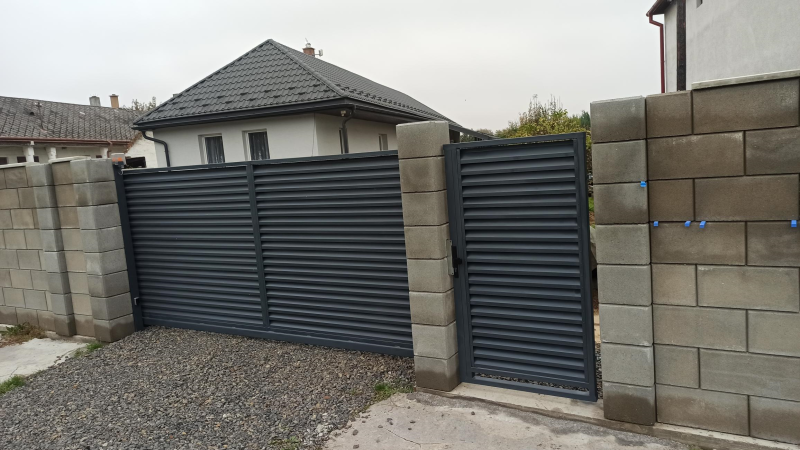

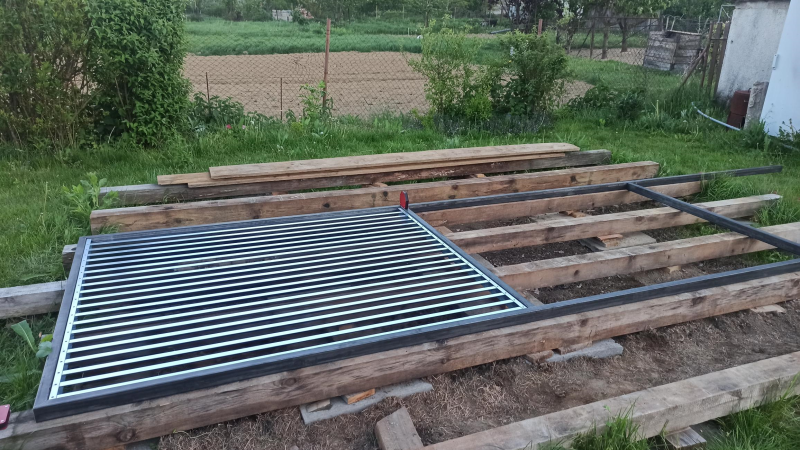

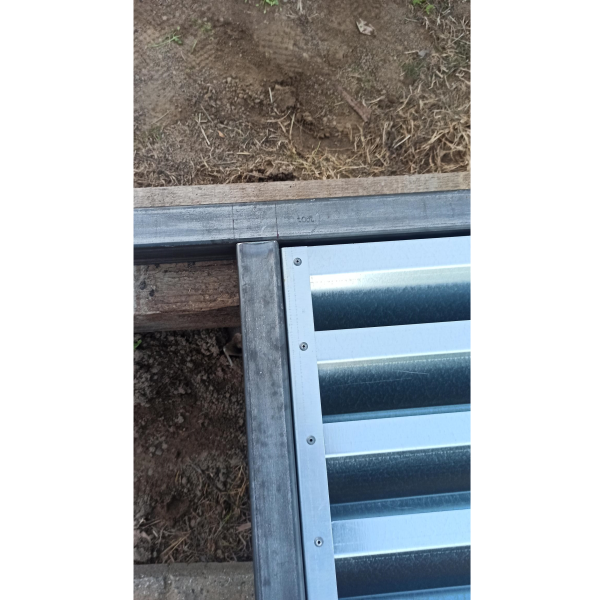

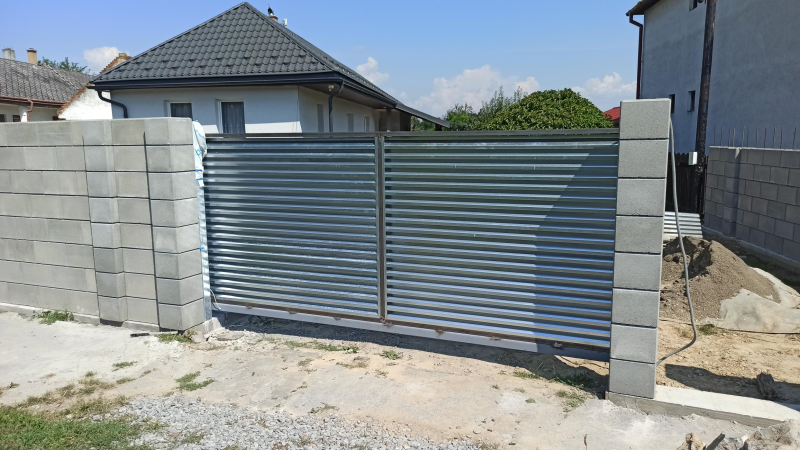

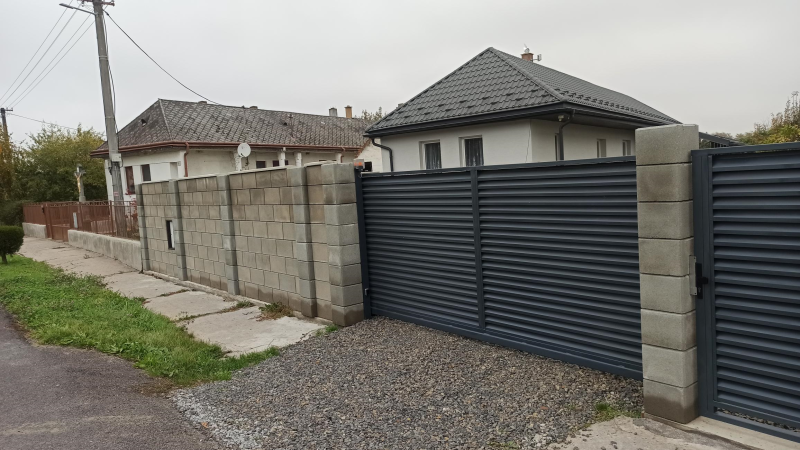

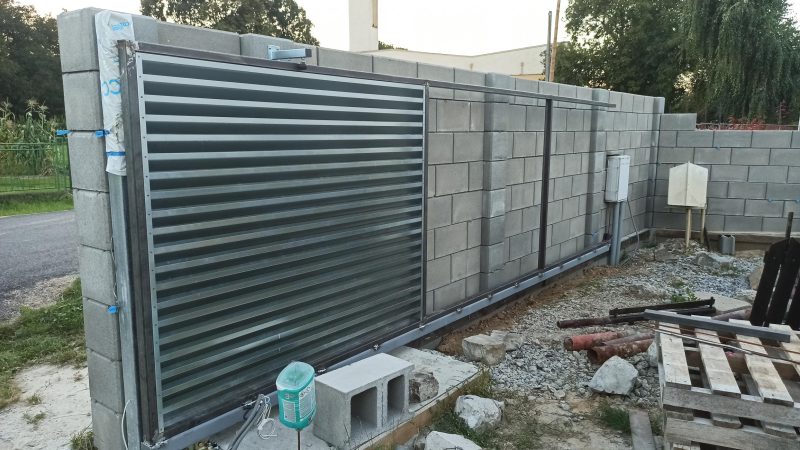

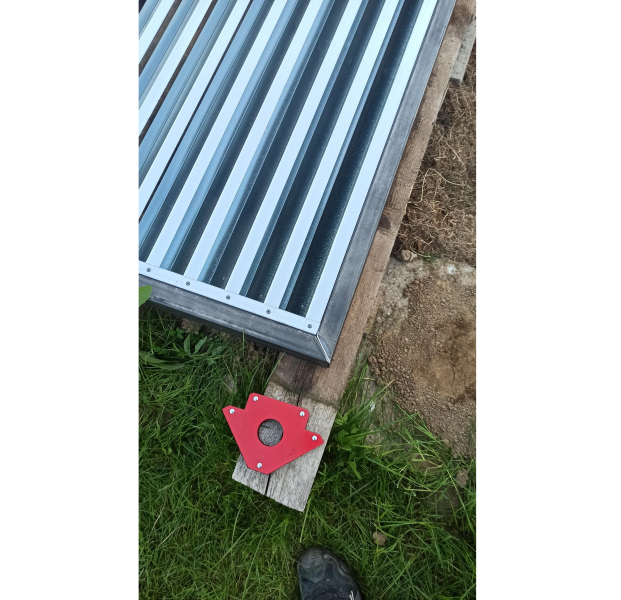

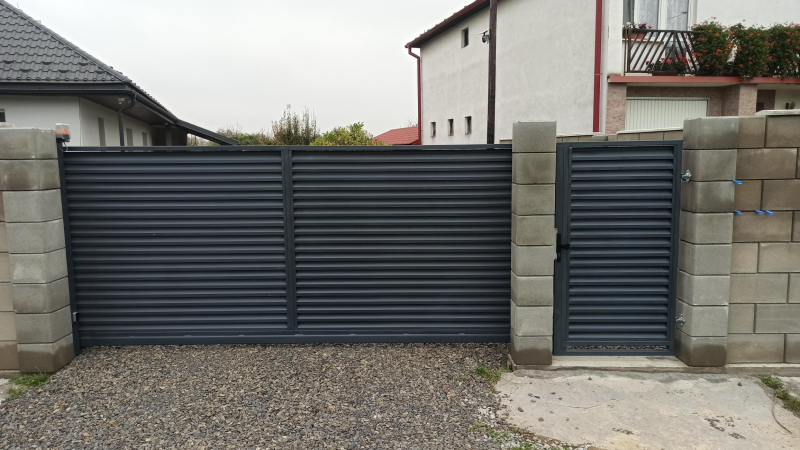

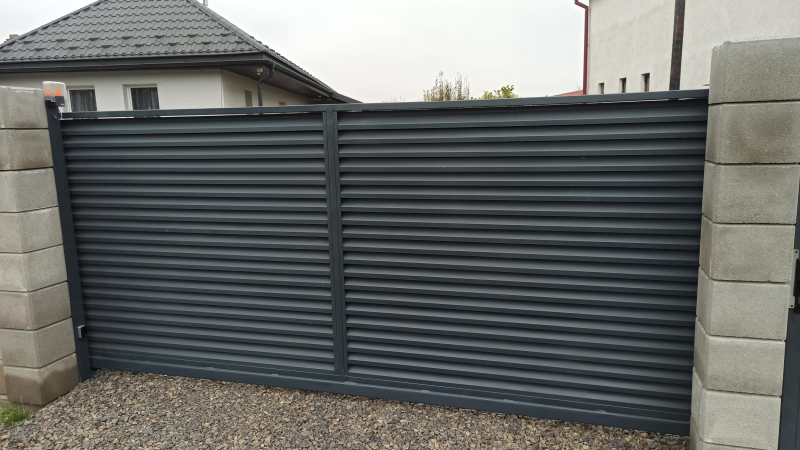

Das beliebte Jalousiemuster für Tor- und Gartentürfüllungen lässt sich aus verzinkten Z-förmigen Lamellen herstellen, die am Befestigungsprofil verankert werden. Anschließend wird die gesamte Konstruktion anthrazitfarben beschichtet.
Verwendete Komponenten:
- V-02-1 – Verstellbarer Schwenkrollenwagen, 5 Rollen mit Montageplatte 2 Stk.
- CP-80 – C-Profil 80x80x5 mm, Fe 6 m
- SN-1-80 – Untere Einlaufrolle, verzinkt
- DK-1-80 – Einlaufgabel – unterer Anschlag
- VVR-3-G – Obere Führung mit zwei gummierten, verstellbaren Rollen
- SK-1-80 – Abdeckkappe für das C-Profil eines freitragenden Schiebetors – verzinkt, 80x80
- NICE-RB400-D – Antriebssatz für Schiebetore bis 400 kg/7 m NICE Robus RB400
- NICE-ON2E – NICE Era One ON2E – 2-Kanal-Fernbedienung für NICE-Antriebe
-
PH-42 – Magnetischer Sicherheitsschalter
- LZ-1-1 – Kunststoffbeschichtete Zahnstange 30x20mm mit Stahlkern 12x12mm, M4
-
JOKL-60x40x2 – Verzinktes Vierkantrohr 60x40x2 mm
- JOKL-80x40x2 – Vierkantrohr 80x40x2, schwarz
-
JOKL-100x100x3-ZN – Verzinktes Vierkantrohr 100x100x3 mm
- ZHC-07 – Schwarze, quadratische Abdeckkappe, 10x10cm
- LS-Z3 – Verzinkte Zaunlamelle in Z-Form, für Profilgröße L, Grundriss L2, Länge 3 m
-
LS-U3 – Verzinktes U-förmiges Befestigungsprofil für Lamellen, Größe L, Länge 2 m
-
P376-16 – Verstellbares Anschweißband mit Hülse
- KZK642-ZN – Profil 60x40x1,5 mm mit Schloss, Profillänge 2 m, verzinkt
- KL-15 – Schlosskasten 245x50x30mm, KZK220
-
ZK-03 – Universelle Anschlagkassette für Elektroschlösser, links/rechts + Elektroschloss 6-14V (AC/DC), ZK-03
