NICE MoonKey MOSI – Schlüsselschalter mit einfachem Profilzylinder, Unterputzmontage
| Verfügbarkeit: | auf Anfrage | Das Produkt ist möglicherweise nicht verfügbar, kontaktieren Sie uns für weitere Informationen. |
|---|
Produktbeschreibung NICE MoonKey MOSI – Schlüsselschalter mit einfachem Profilzylinder, Unterputzmontage
NICE MOSI ist ein mechanischer Schlüsselschalter aus der Produktfamilie NICE MoonKey, mit dem Sie durch das Schließen und Öffnen elektrischer Stromkreise Antriebe nicht nur der Marke NICE. Der Schlüsselschalter ist in zwei Positionen schaltbar, das heißt, der Schlüssel lässt sich sowohl nach rechts als auch nach links drehen. Jeder Stellung können Sie einen anderen Befehl zuordnen. Der Schalter ist federnd rückstellend, das heißt, dank einer Feder kehrt er in die Ausgangsstellung zurück.
Technische Daten des Schlüsselschalters NICE MOSI
| Hersteller-Code | MOSI |
|---|---|
| Schlosstyp | Schloss mit zwei Schaltstellungen und Feder-Rückstellung |
| Zylindertyp | einfacher Zylinder |
| Montageart |
Unterputzmontage, inklusive Unterputzdose MOA1 |
| Kontakte |
zwei Wechselschalter, die entweder schließen (Schließer) oder öffnen (Öffner) |
| Schaltleistung | Maximal 48 V, 2 A |
| Schutzart | IP43 |
| Beleuchtung | nein, aber für eine 12/24-V-LED-Beleuchtung vorbereitet MOSA1 |

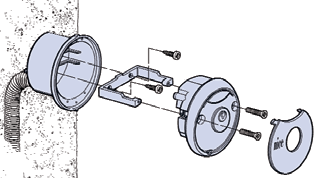

Unterputzmontage des Schlüsselschalters NICE MoonKey MOSI
Anschluss der Zusatzbeleuchtung NICE MoonKey MOSA1
Hinweis: Der Anschluss ist bei allen Schlüsselschaltern gleich; auf den Abbildungen ist NICE MoonKey MOSEU. Die zusätzliche LED-Leuchte MOSA1 ist nicht im Lieferumfang enthalten und muss separat dazubestellt werden.
|
|
|
|
|
1. Schließen Sie MOSA1 an den Schlüsselschalter an. |
2. Schließen Sie die Stromversorgung an (der Ausgang befindet sich üblicherweise an der Klemmleiste der Steuerung; Beispiel für einen Ausgang: Robus, Road). |
3. Fertig – der Schlüsselschalter ist beleuchtet. Hier sehen Sie MOSEU mit Montageplatte MOA2 und LED-Beleuchtung MOSA1. |
Öffnen des Schlüsselschalters NICE MoonKey MOSI
| 1. Hebeln Sie die Abdeckung des Schlüsselschalters für den Antrieb ab. | 2. Schrauben Sie die Schrauben des Schlüsselschalters für den Antrieb heraus. | 3. Drehen Sie den Schlüssel im Schlüsselschalter für den Antrieb und ziehen Sie den vorderen Teil heraus. |
 |
 |
 |
Anschluss des Schlüsselschalters NICE MOSI
Beispiel-Schaltplan für den Schlüsselschalter NICE MoonKey MOSI mit den Antrieben NICE Robus (RB400, RB600, RB1000) und Run (RUN1800P)
Die Schlüsselbewegung bewirkt:
Nach links: STOP
Nach rechts: Schrittbetrieb
Beispiel-Schaltplan für den Schlüsselschalter NICE MoonKey MOSI mit dem Antrieb NICE Road (RD400)
Die Schlüsselbewegung bewirkt:
Nach links: STOP
Nach rechts: Schrittbetrieb
Alternative Schlüsselschalter
| Montage/Zylinder | Einfacher Zylinder | Profilzylinder | Ohne Zylinder |
|---|---|---|---|
| Aufputz- montage |
|
|
|
| Unterputz- montage |
|
|
existiert nicht |
Zubehör für den Schlüsselschalter NICE MoonKey MOSI
| MOSA1 | MOA1 |
|---|---|
 |
 |
|
LED-Beleuchtung des Schlüsselschalters. |
Montagebox für Schlüsselschalter. Ist im Lieferumfang des Schlüsselschalters enthalten. |
