Montageanleitung für ein Schiebetor mit Laufschiene

Technische Anleitung · Selbstbau · Schiebetor mit Laufschiene

Dieser Ratgeber hilft Ihnen dabei, den Platz für ein Schiebetor mit Laufschiene vorzubereiten und Laufschiene, Laufrollen, Führung und Antrieb auszuwählen. Hier finden Sie außerdem Beispielzeichnungen für Durchfahrtsbreiten von 2,5 bis 6,5 m. Die Zeichnungen dienen als Planungsgrundlage.

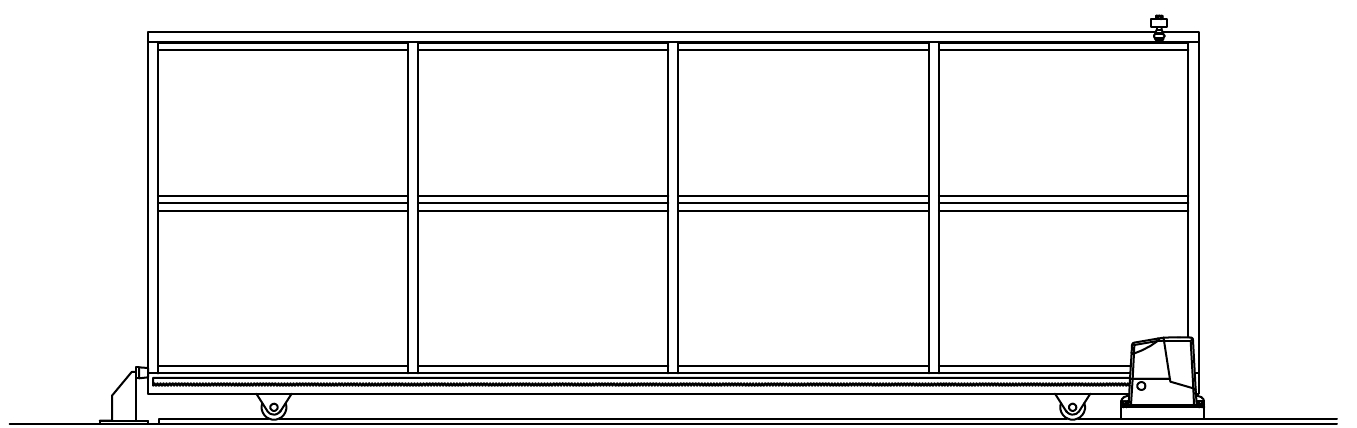

Abbildung eines Schiebetors mit Laufschiene. Klicken Sie darauf, um es in größerer Ansicht zu öffnen.

Inhalt

Grundprinzip und Bestandteile eines Schiebetors mit Laufschiene
Platzbedarf, Laufschiene und Betonfundament
Vorbereitung der Verkabelung und des Antriebs
Anschlusspläne für Antriebe
Auswahl der Laufschiene für ein Schiebetor
Auswahl der Laufrollen für ein Schiebetor
Auswahl der Führung für ein Schiebetor mit Laufschiene
Anschläge, Verriegelung und Steuerung
Prüfung vor der Antriebsmontage
Zeichnungen für Schiebetore mit Laufschiene von 2,5 bis 6,5 m
Komponentensets

Vom Fundament bis zur fertigen Einheit: ein Schiebetor mit Laufschiene

Das Schiebetor mit Laufschiene trägt sein Gewicht auf den unteren Laufrollen und bewegt sich auf einer Laufschiene, die über den gesamten Laufweg des Tores verlegt ist. Bei der Planung sollten Sie zuerst den Platz zum Öffnen prüfen, einen ebenen Untergrund und die Verkabelung vorbereiten, anschließend die Form der Laufschiene auf die Laufrollen abstimmen und schließlich Führung, Anschläge, Verriegelung und gegebenenfalls den Antrieb auswählen.

Grundbestandteile eines Schiebetors mit Laufschiene

Der Torflügel läuft auf zwei unteren Laufrollen. Die Laufrollen übertragen das Gewicht nach unten auf die Laufschiene und den Untergrund. Die obere oder seitliche Führung hält das Tor quer zur Laufrichtung in Position, darf aber nicht dessen Gewicht tragen.

Bestandteile des Laufschienensystems
Laufteil	U-förmige Laufschiene (U16 oder U20) oder V-förmige Laufschiene und kompatible Laufrollen im unteren Vierkantrohr des Rahmens montiert.
Torführung	Obere Führung zwischen den Rollen oder seitliche Führung in U-/L-Profil.
Endlagen	Untere und obere Anschläge, die das Tor stoppen und stabilisieren.
Optionale Ausstattung	Hakenschloss, Griffe, Griffstangen, Antriebe, Zahnstangen, Lichtschranken, Warnleuchten und NICE-Fernbedienungen (Steuerungen anderer Marken).

Wichtigste Kompatibilitätsregel: Die Form und der Durchmesser der Nut in der Laufrolle müssen zur verwendeten Laufschiene passen. Eine Laufrolle für U16 passt nicht auf eine U20-Laufschiene, und eine V-förmige Laufrolle gehört auf eine V-förmige Laufschiene.

Platzbedarf, Laufschiene und Betonfundament

Die Laufschiene muss geradlinig und ohne Versatz zwischen den einzelnen Teilen verlegt werden. Das Tor läuft durch die lichte Durchfahrtsbreite und anschließend in den Bereich entlang des Zauns. Wenn die Laufrollen an den Enden des Rahmens sitzen, muss die Laufschiene unter dem gesamten Laufweg der Rollen verlaufen.

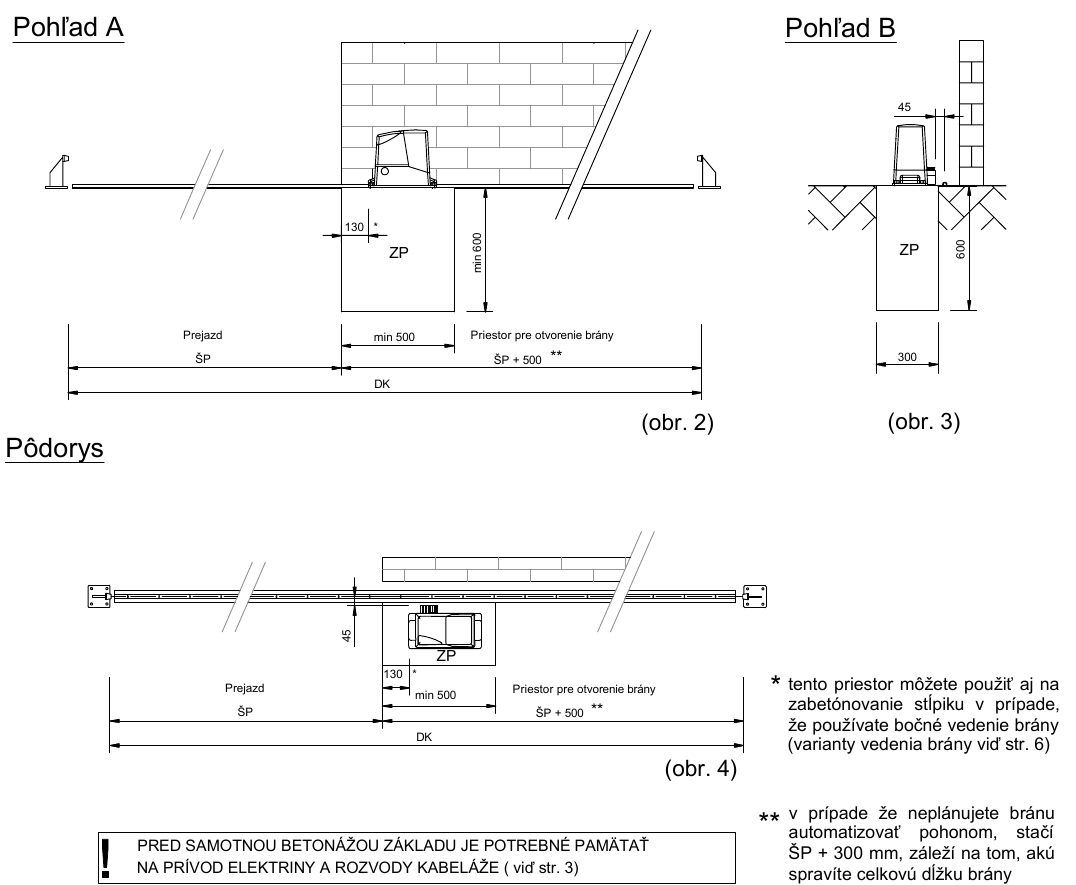

Laufschiene / Betonfundament

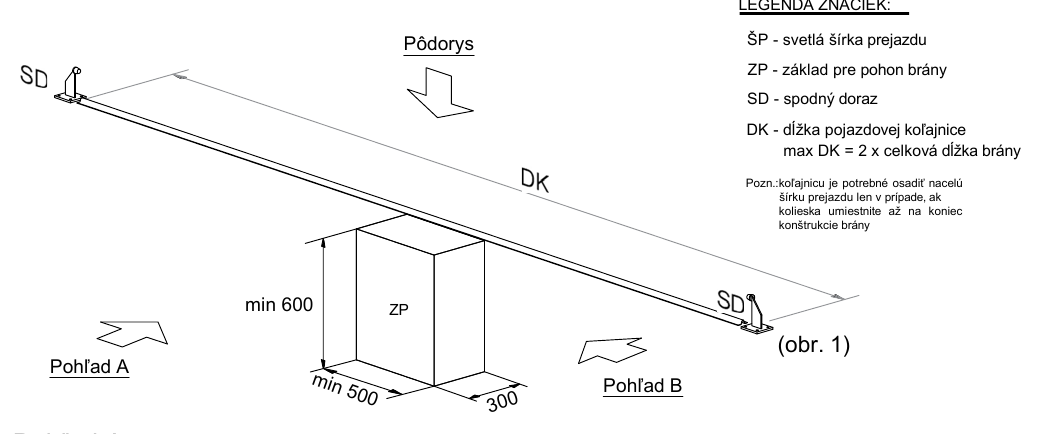

Anordnung der Laufkomponenten und des Antriebsfundaments.

Vorderansicht, Seitenansicht und Draufsicht der Laufschiene und des Antriebsfundaments.

Legende der Zeichen in den Fundamentplänen

ŠP	Lichte Durchfahrtsbreite.
DK	Länge der Laufschiene.
SD	Unterer Anschlag.
ZP	Fundament für den Torantrieb.

Die Zeichen beziehen sich auf die Abbildungen oberhalb der Legende. Die genauen Maße und Montageabstände entnehmen Sie der aktuellen Zeichnung des ausgewählten Produkts.

Platz zum Öffnen: Messen Sie den gesamten Laufweg des Torflügels einschließlich Rahmenüberstand, Position der Laufrollen und Anschläge sowie des Platzes für den Antrieb aus. Die konkreten Maße entnehmen Sie der aktuellen Zeichnung der ausgewählten Komponenten.

Vorbereitung der Verkabelung und des Antriebs

Auch wenn das Tor zunächst manuell bedient werden soll, empfiehlt es sich, die Leerrohre bereits vor dem Betonieren vorzubereiten. Antrieb, Lichtschranken, Warnleuchte oder Schlüsselschalter lassen sich später ergänzen, ohne den fertigen Untergrund aufstemmen zu müssen.

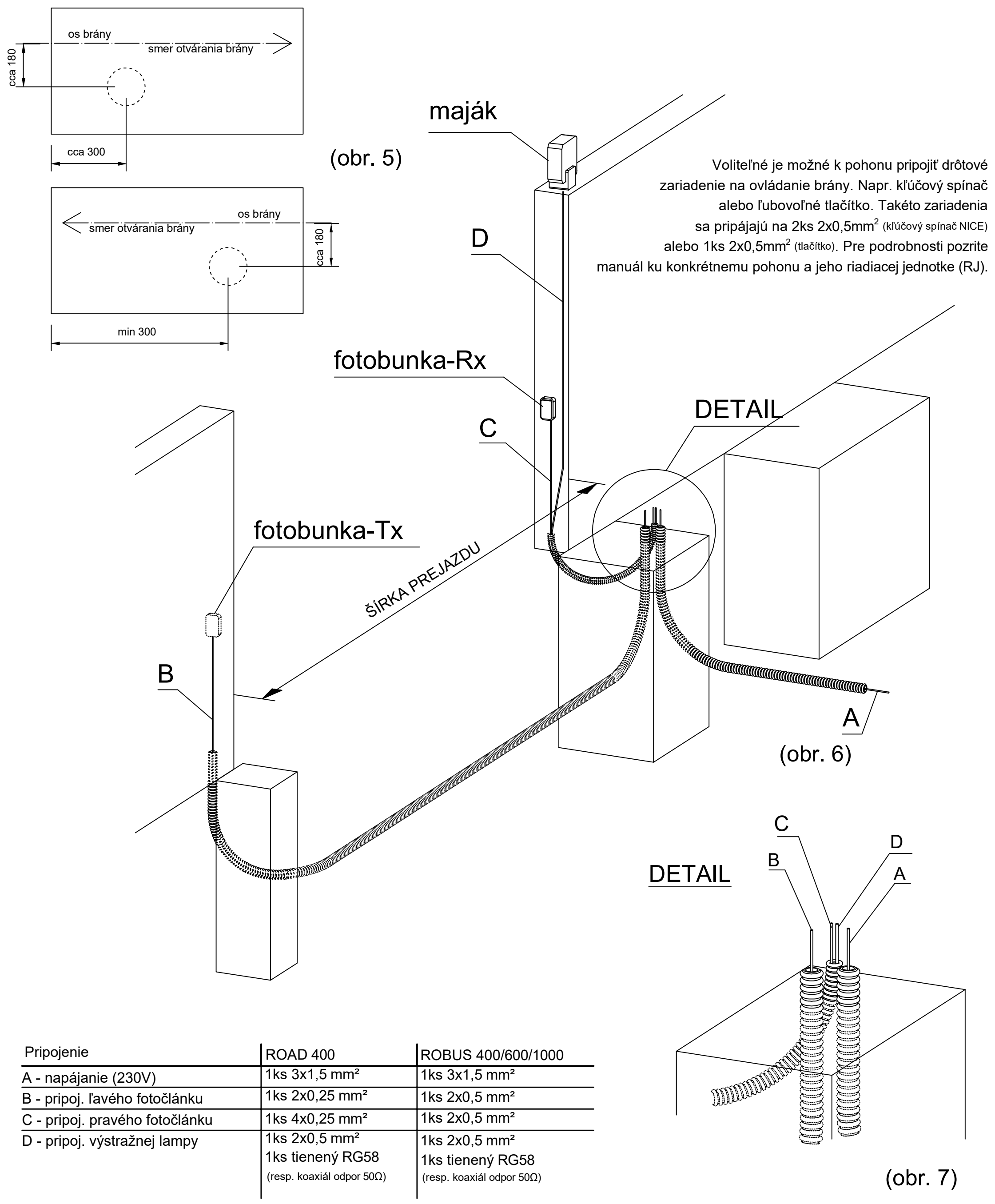

Vorbereitung der Verkabelung, Abbildungen 5–7. Die Bezeichnungen der Leitungszweige A–D entsprechen der Tabelle unten. Klicken Sie hier, um die Detailansicht zu öffnen.

Richtwerte für die Verkabelung ausgewählter Antriebe
Anschluss	NICE ROAD 400	NICE ROBUS 400/600/1000
A – 230-V-Stromversorgung	1 × 3 × 1,5 mm²	1 × 3 × 1,5 mm²
B – linke Lichtschranke	1 × 2 × 0,25 mm²	1 × 2 × 0,5 mm²
C – rechte Lichtschranke	1 × 4 × 0,25 mm²	1 × 2 × 0,5 mm²
D – Warnleuchte	1 × 2 × 0,5 mm² + dünnes RG58, 50-Ω-Koaxialkabel	1 × 2 × 0,5 mm² + dünnes RG58, 50-Ω-Koaxialkabel

Bei einer Netzkabellänge von mehr als 30 m verlangt der Hersteller für die Antriebe NICE ROBUS RB400/RB600/RB1000 einen größeren Leiterquerschnitt als 3 × 1,5 mm².

Optionale Laufschienenheizung: Ein Heizwiderstandskabel kann in die Laufschiene eingelegt werden. Da sich am Tor in der Regel ein Antrieb und ein 230-V-Anschluss befinden, kann die Heizung über einen Temperatur- oder Feuchtigkeitssensor oder einfach über einen Schalter gesteuert werden.

Anschlusspläne für Antriebe

Wählen Sie den Schaltplan entsprechend der Bezeichnung des Antriebs und der Steuerung aus. Ältere NICE Robus RB und neuere NICE Robus RBS haben unterschiedliche Anschlussklemmen. Die Schaltpläne sind nicht austauschbar. Maßgeblich ist immer die Anleitung für die jeweilige Steuerung.

NICE Robus RB400 / RB600 / RB1000

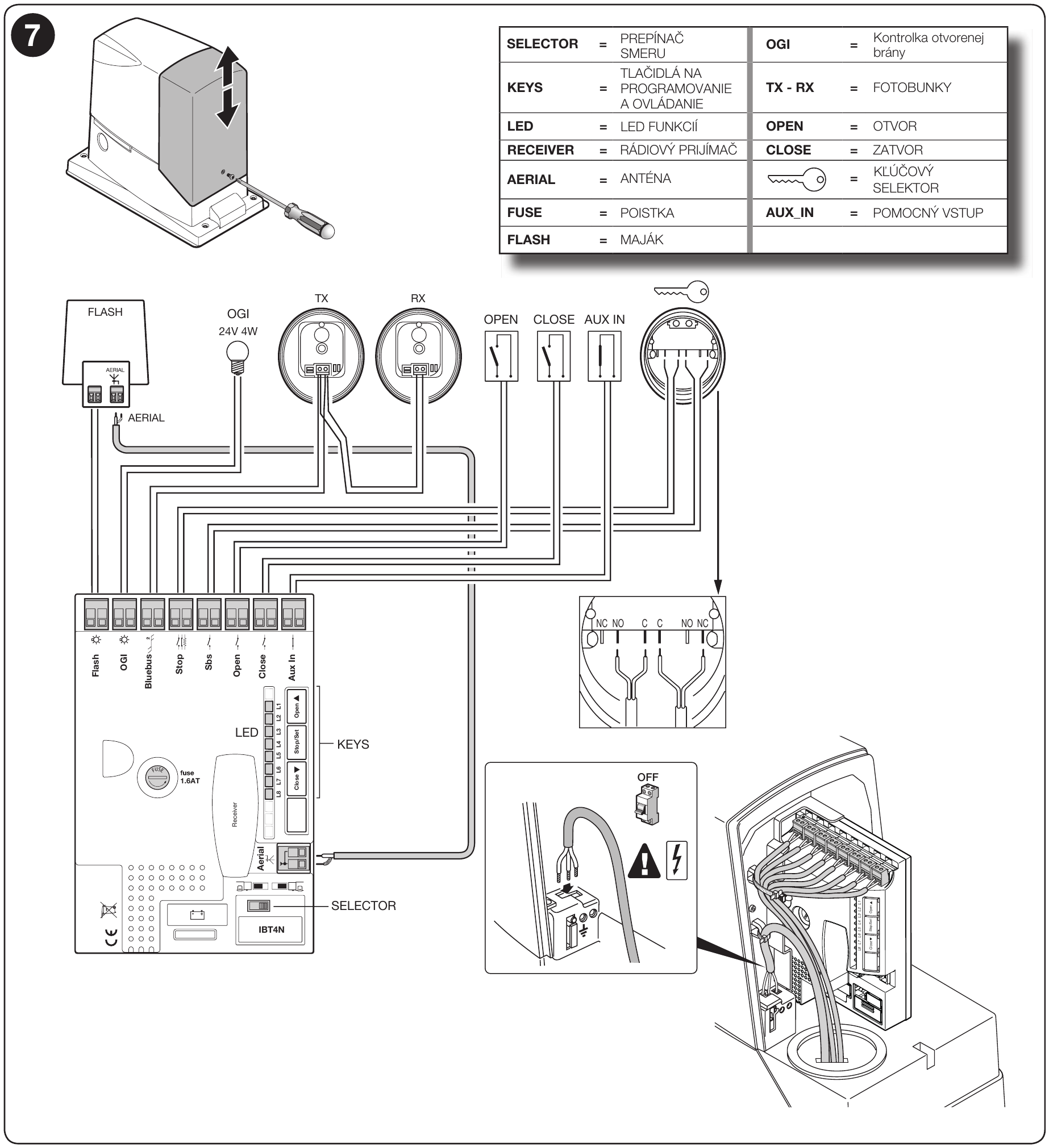

Schaltplan aus der Montageanleitung NICE ROBUS400/600/1000, gedruckte Seite 11, Abbildung 7. Klicken Sie hier, um die Detailansicht zu öffnen.

Montageanleitung NICE ROBUS400/600/1000 – Anschlussplan (PDF, 12. PDF-Seite).

NICE Robus RB600 – Produkt und Montageanleitung. Verwenden Sie bei einer anderen Version der Steuerung die zugehörige Dokumentation.

NICE Robus RBS400 / RBS600

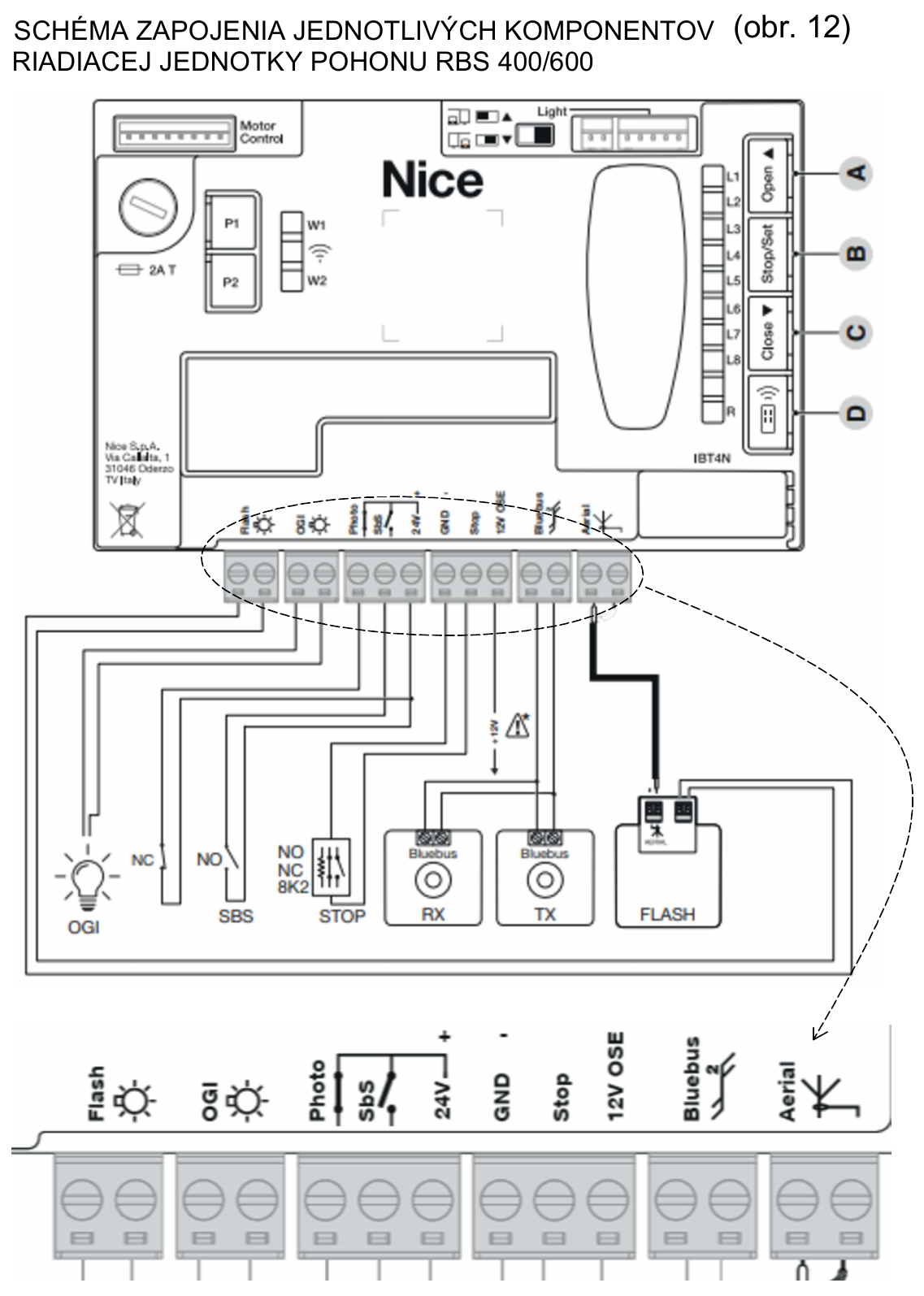

Anschlussplan der einzelnen Komponenten der RBS400/600-Steuerung, Abbildung 12. Klicken Sie, um den Schaltplan und das Detail der Klemmleiste in voller Auflösung zu öffnen.

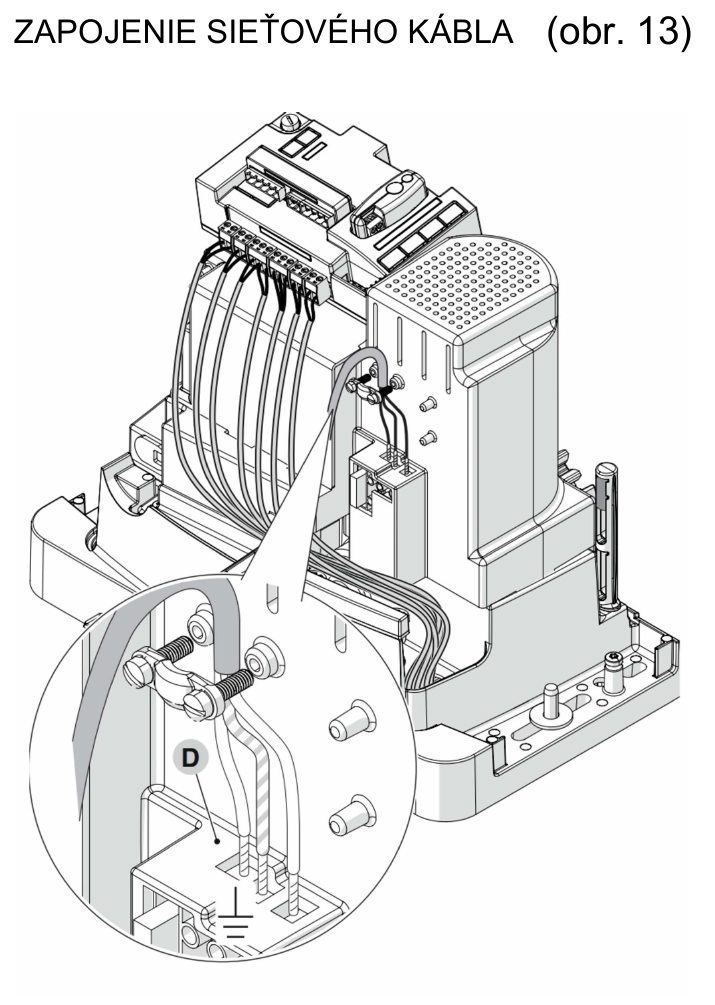

Anschluss des Netzkabels, Abbildung 13. Klicken Sie, um das gut lesbare Detail zu öffnen.

Montageanleitung NICE RBS400/600/600HS – Schaltplan und Beschreibung der Anschlüsse (PDF, S. 16–17).

Produkte: NICE Robus RBS400 und NICE Robus RBS600.

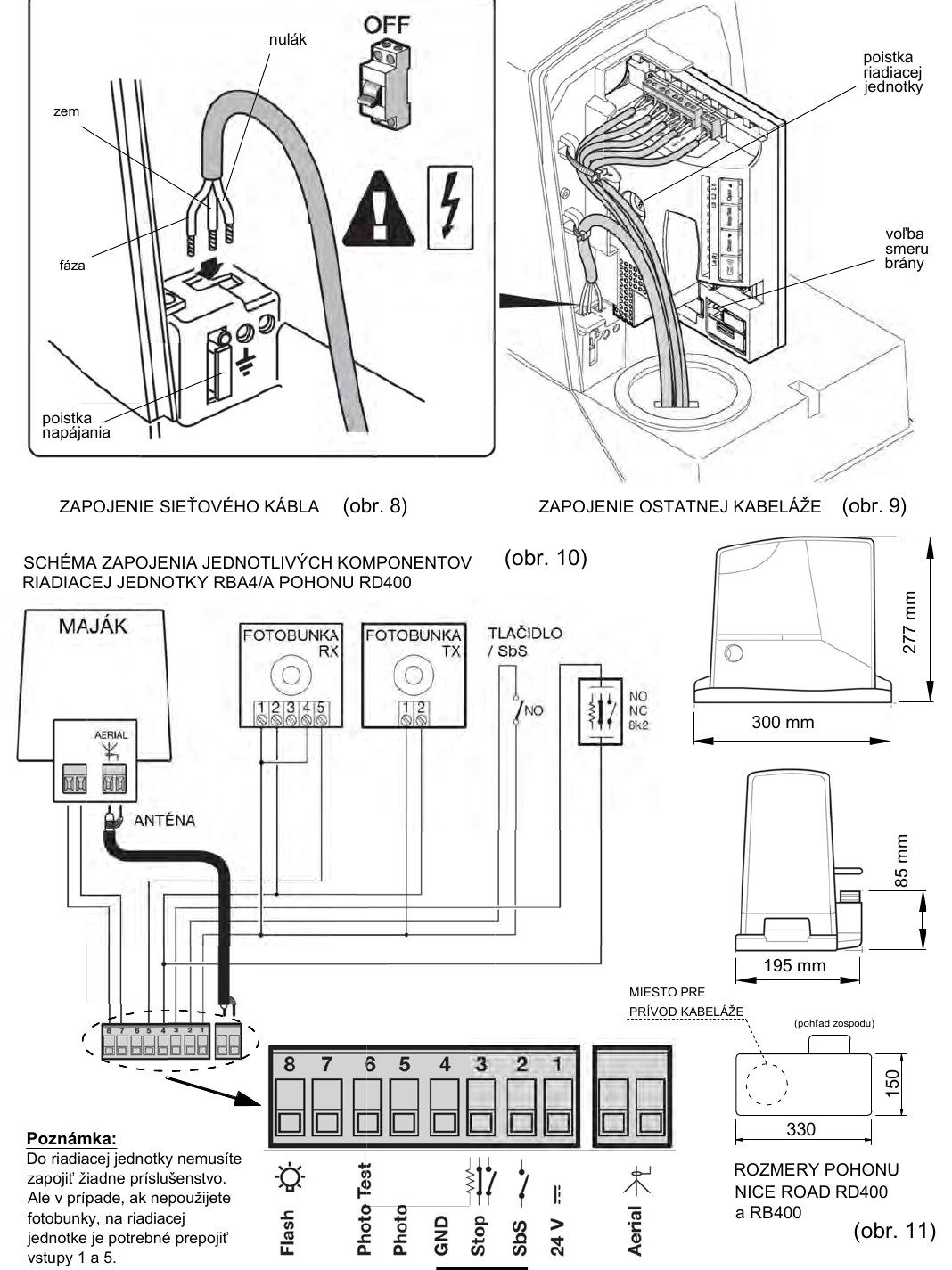

Für die ältere ROAD-Ausführung ist außerdem weiterhin der ursprüngliche Schaltplan für NICE ROAD 400. Aktuelles Angebot: NICE-Antriebe für Schiebetore.

Auswahl der Laufschiene für ein Schiebetor

Wählen Sie zuerst die Form der Laufschiene und erst danach die Laufrollen. Die U-Laufschiene hat eine abgerundete Lauffläche für Laufrollen mit U-Nut. Die V-Laufschiene hat eine 90°-Spitze und ist für V-Laufrollen geeignet. Laufschienen zum Aufschrauben werden auf einem ausgehärteten, ebenen Untergrund befestigt. Die Version zum Einbetonieren wird direkt beim Betonieren eingesetzt.

Gängige gerade Laufschienen aus der aktuellen Kategorie
Laufschiene	Form	Montage	Material
U16-Laufschiene zum Aufschrauben	U16	zum Aufschrauben	Zn
U20-Laufschiene zum Aufschrauben	U20	zum Aufschrauben	Zn
V-Laufschiene zum Aufschrauben	V	zum Aufschrauben	Zn
U20-Laufschiene zum Einbetonieren	U20	zum Einbetonieren	Zn
INOX-U16-Laufschiene zum Aufschrauben	U16	zum Aufschrauben	INOX
INOX-U20-Laufschiene zum Aufschrauben	U20	zum Aufschrauben	INOX
INOX-V-Laufschiene zum Aufschrauben	V	zum Aufschrauben	INOX

Die Tabelle umfasst gängige U-/V-Laufschienen. Gebogene Laufschienen sind bewusst nicht aufgeführt. Das gesamte aktuelle Sortiment finden Sie in der Kategorie Laufschienen für Schiebetore mit Bodenlaufschiene.

Auswahl der Laufrollen für ein Schiebetor

Nach der passenden Laufschienenform sind das Torgewicht, der Laufrollen-Durchmesser und die Befestigungsart entscheidend. Für ein Tor wird üblicherweise ein Laufrollenpaar verwendet. Daher ist die Tragfähigkeit auf der Produktseite bei den gängigen Modellen für ein Paar angegeben.

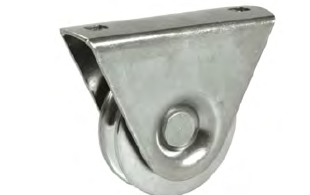

Mit Konsole
Laufrolle anzeigen

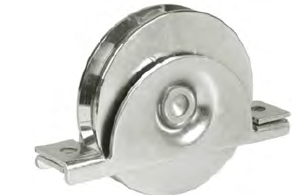

Einlassausführung zum Aufschrauben
Laufrolle anzeigen

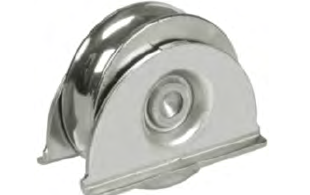

Einlassausführung zum Anschweißen
Laufrolle anzeigen

Laufrolle mit Konsole wird am häufigsten verwendet und ist einfacher zu montieren.
Eine Einlass-Laufrolle wird verwendet, wenn ein geringerer Abstand des Tors zum Boden erreicht werden soll. Sie wird in das untere Profil der Konstruktion eingelassen.
Eine Einlass-Laufrolle kann je nach Ausführung an die Konstruktion angeschraubt oder angeschweißt werden.

Gängige Laufrollenvarianten
Produkt	Laufschiene	Verfügbare Durchmesser
IBFM-Laufrolle mit Konsole zum Aufschrauben	U16	Ø50, Ø60, Ø80, Ø90, Ø100
IBFM-Einlass-Laufrolle zum Aufschrauben	U16	Ø60, Ø80, Ø90, Ø100
IBFM-Einlass-Laufrolle zum Anschweißen	U16	Ø60, Ø80, Ø90, Ø100
IBFM-Laufrolle mit Konsole zum Aufschrauben	U20	Ø80, Ø100
IBFM-Einlass-Laufrolle zum Aufschrauben	U20	Ø80, Ø100, Ø140
IBFM-Laufrolle mit Konsole zum Aufschrauben	V	Ø50, Ø60, Ø80, Ø90, Ø100
IBFM-Einlass-Laufrolle zum Aufschrauben	V	Ø60, Ø80, Ø90, Ø100
IBFM-Einlass-Laufrolle zum Anschweißen	V	Ø80, Ø90, Ø100

Den Durchmesser wählen Sie in der Variantentabelle auf der jeweiligen Produktseite aus.Alle Laufrollen für Schiebetore mit Bodenlaufschiene

Auswahl der Führung für ein Schiebetor

Die Führung hält die Oberkante des Tors in der richtigen Spur. Sie trägt nicht das Gewicht des Torflügels. Die Rollen dürfen den Rahmen nicht so stark einklemmen, dass das Tor schleift.

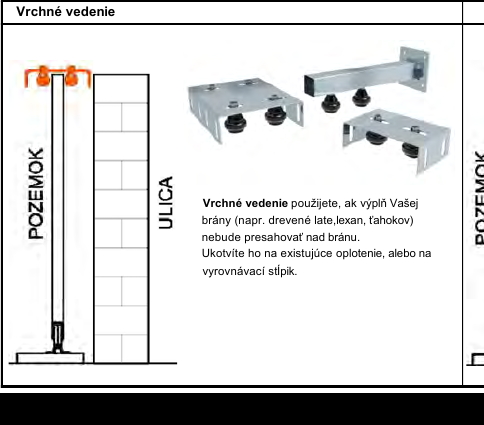

Obere Führung zwischen den Rollen
Obere Führung anzeigen

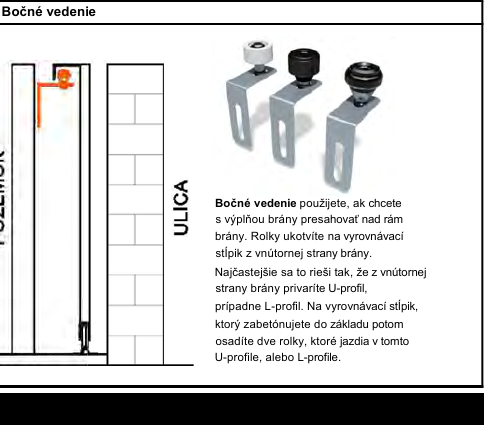

Seitliche Führung über eine Rolle in einem U- oder L-Profil
Seitliche Führung anzeigen

Obere Führung	Seitliche Führung
Verwenden Sie diese, wenn die Füllung nicht über das obere Rahmenprofil hinausragt. Der Rollenhalter wird am Zaun, an einer Mauer oder an einem Ausgleichspfosten befestigt.	Verwenden Sie diese Lösung, wenn die Füllung über den Rahmen hinausragen soll. Auf die Innenseite des Torflügels wird ein U- oder L-Profil geschweißt, in dem die Rolle am Pfosten läuft.

Wählen Sie die passende Führung entsprechend Rahmen und Füllung des Tores.Alle Führungen für Schiebetore mit Laufschiene

Anschläge, Verriegelung und Steuerung

Toranschläge

Der untere Anschlag stoppt den Rahmen beim Schließen oder Öffnen. Der obere Anschlag stabilisiert den Torflügel zusätzlich in der Endposition. Der Antrieb stoppt das Tor an den eingestellten Endpositionen. Lassen Sie die mechanischen Anschläge trotzdem montiert. Sie halten das Tor auch dann auf, wenn es nach dem Entriegeln des Antriebs von Hand bewegt wird.

Sehen Sie sich untere und obere Anschläge für Schiebetore mit Laufschiene.

Manuelle Verriegelung

Für manuell betätigte Tore wird ein Hakenschloss verwendet. Bei einem Schiebetor mit Laufschiene muss außerdem ein Bolzen oder eine andere Sicherung vorgesehen werden, damit der Torflügel nicht aus dem Schloss angehoben werden kann. Wählen Sie zum Schloss einen passenden Türgriff oder Griff je nach Stärke von Rahmen und Füllung.

Sehen Sie sich Schlösser, Türgriffe und Griffe für Schiebetore mit Laufschiene.

Steuerung des Antriebs

Das Tor kann mit einem NICE-Funksender oder einem Funksender einer anderen Marke, Schlüsselschalter, Taster, Tastatur, Lesegerät oder Smart-Modul gesteuert werden. Die Kompatibilität von Empfänger und Sendern muss anhand der jeweiligen Steuerungseinheit geprüft werden und nicht nur anhand der Antriebsmarke.

Prüfung vor der Montage des Antriebs

Bewegen Sie das Tor vor der Montage des Antriebs von Hand über den gesamten Laufweg. Die Bewegung muss gleichmäßig und ohne Klemmen oder übermäßigen Widerstand erfolgen. Prüfen Sie die Führung und die Anschläge. Der Antrieb darf nicht dazu dienen, Fehler bei der mechanischen Montage auszugleichen.

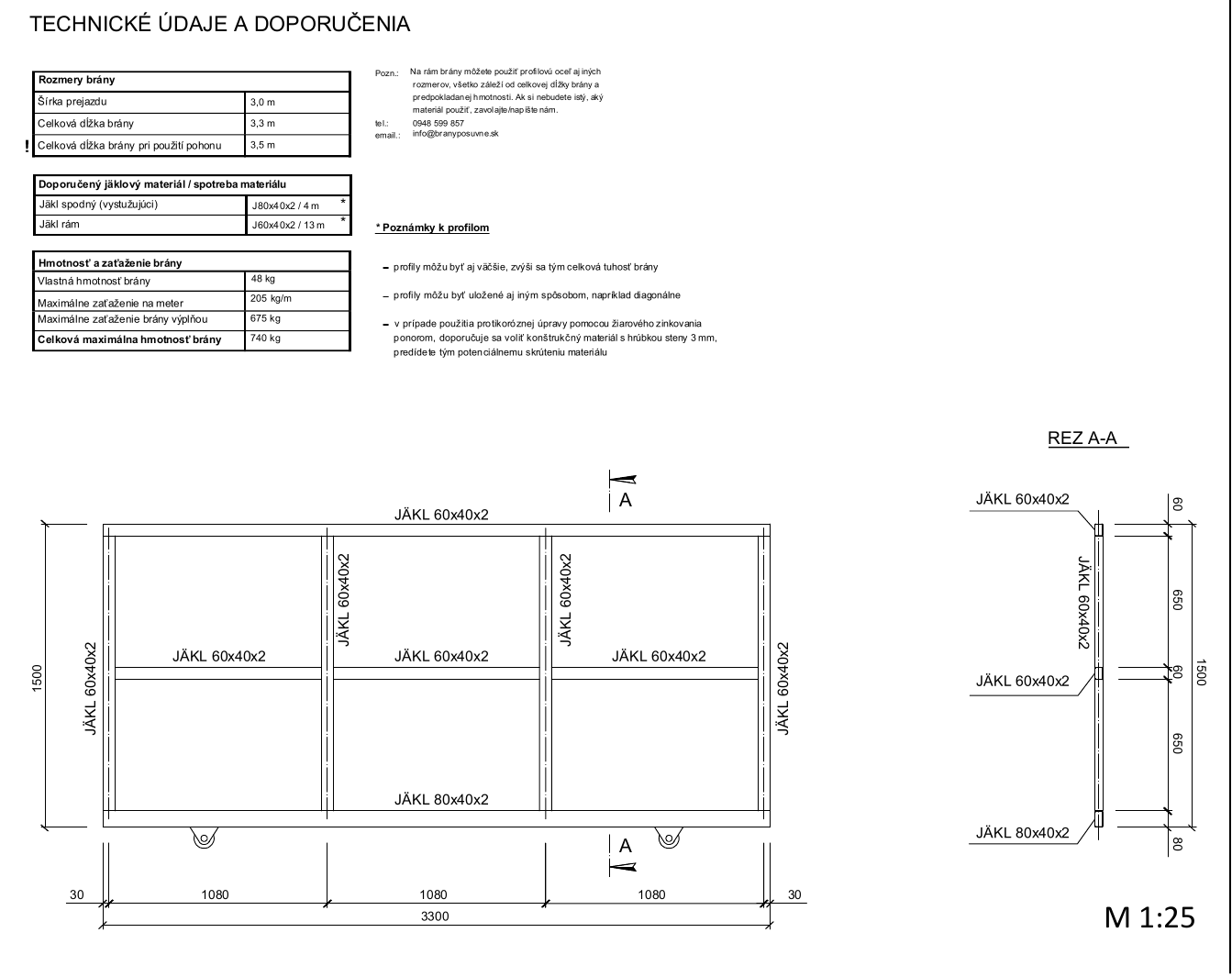

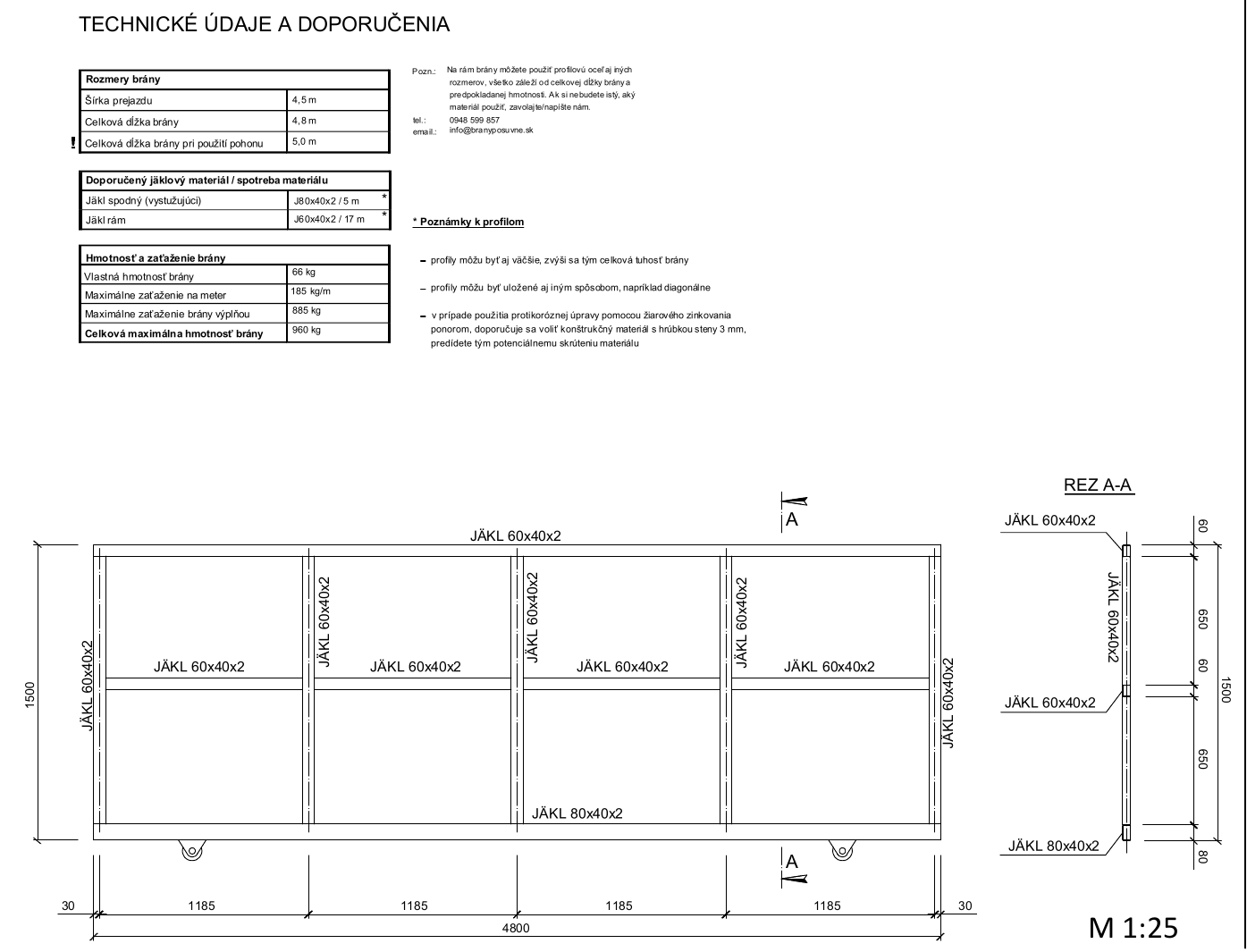

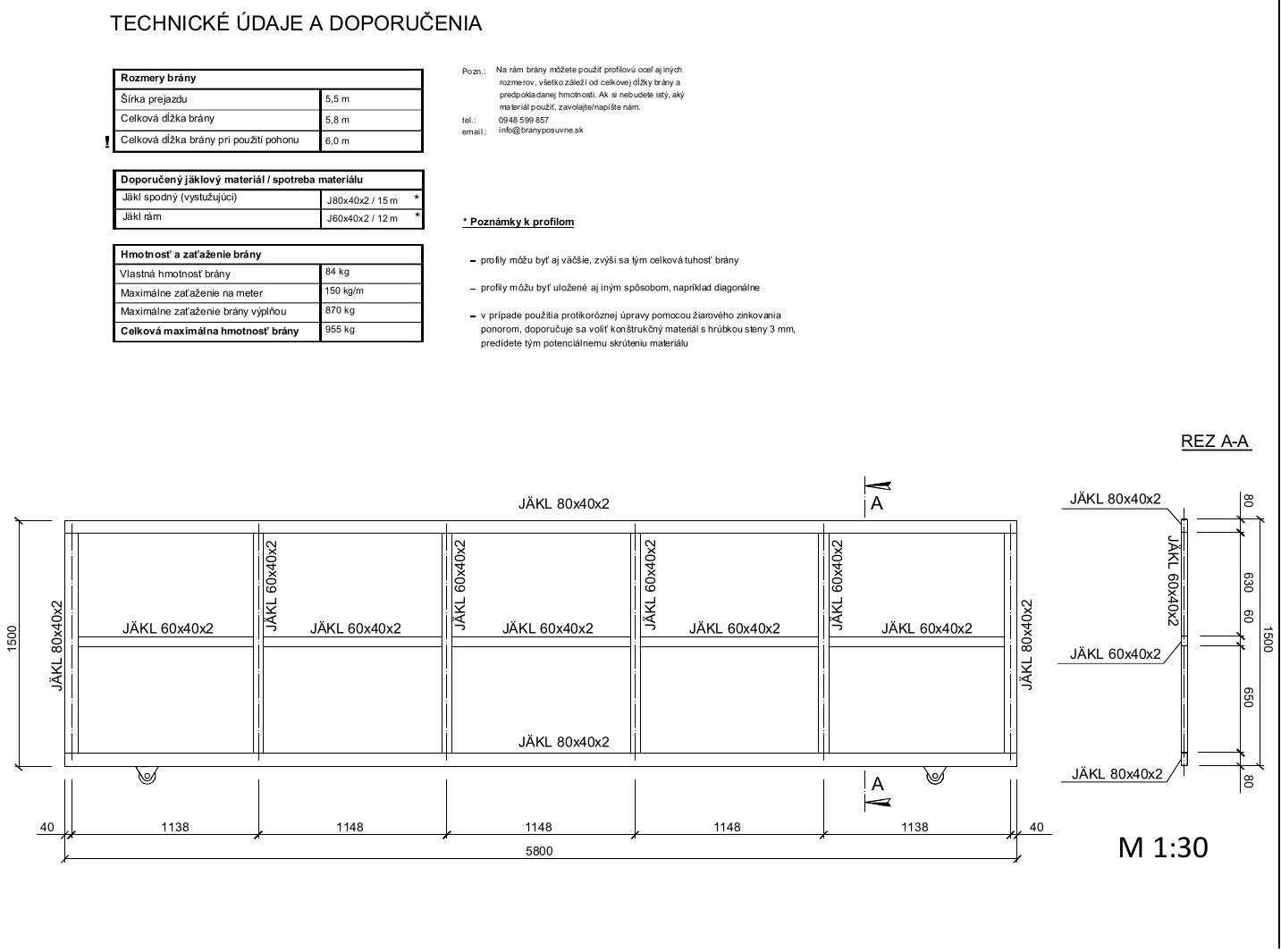

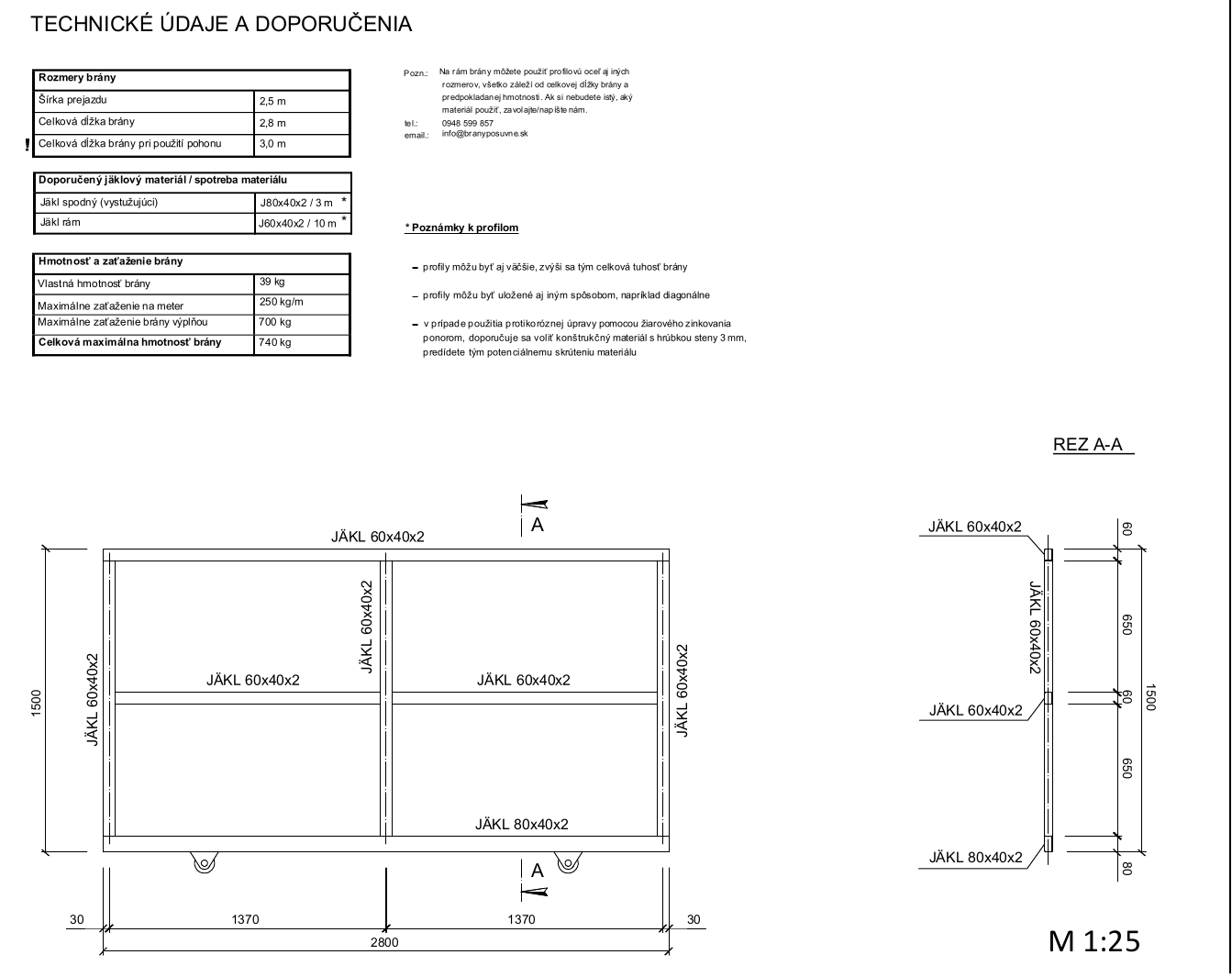

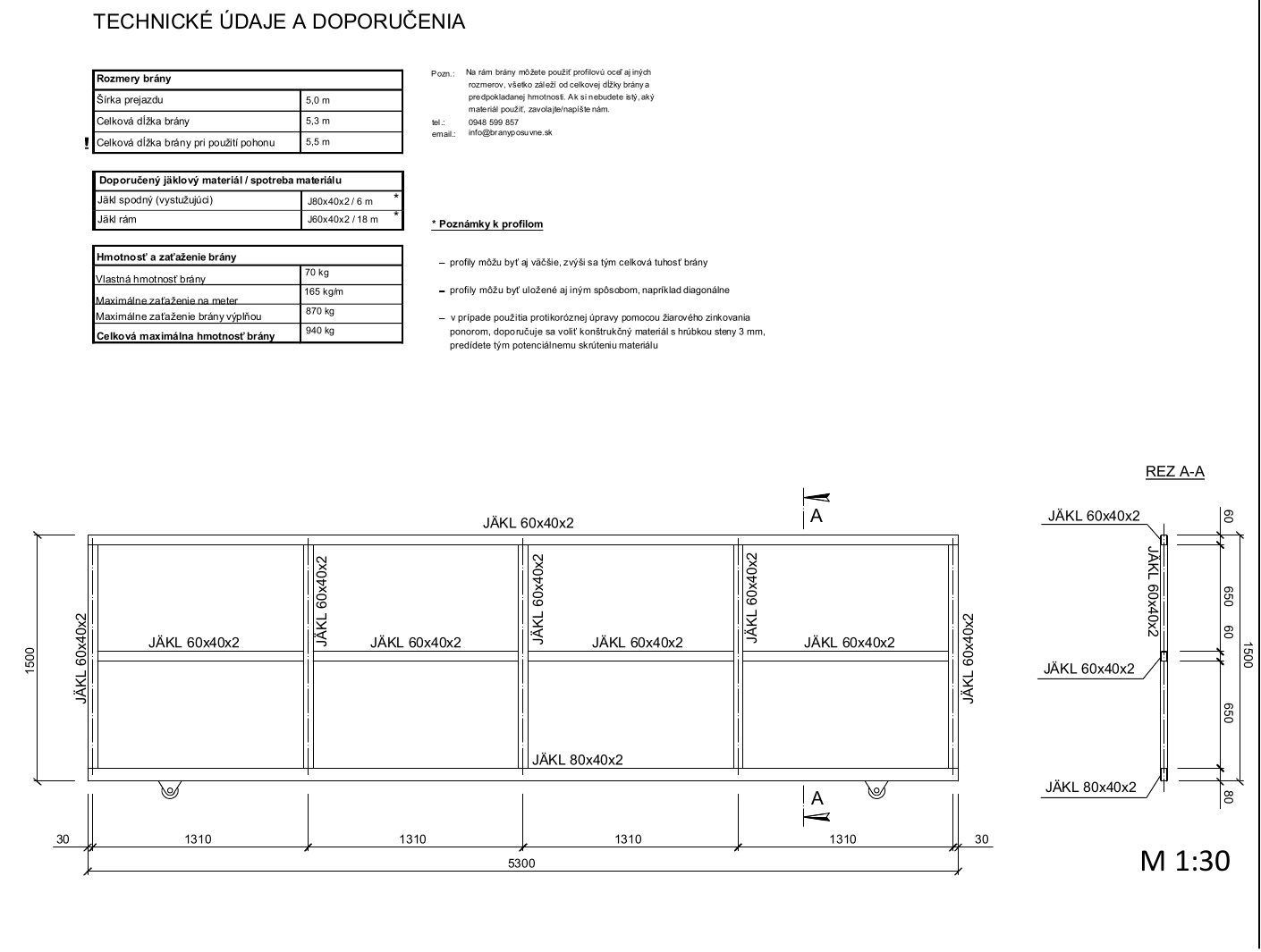

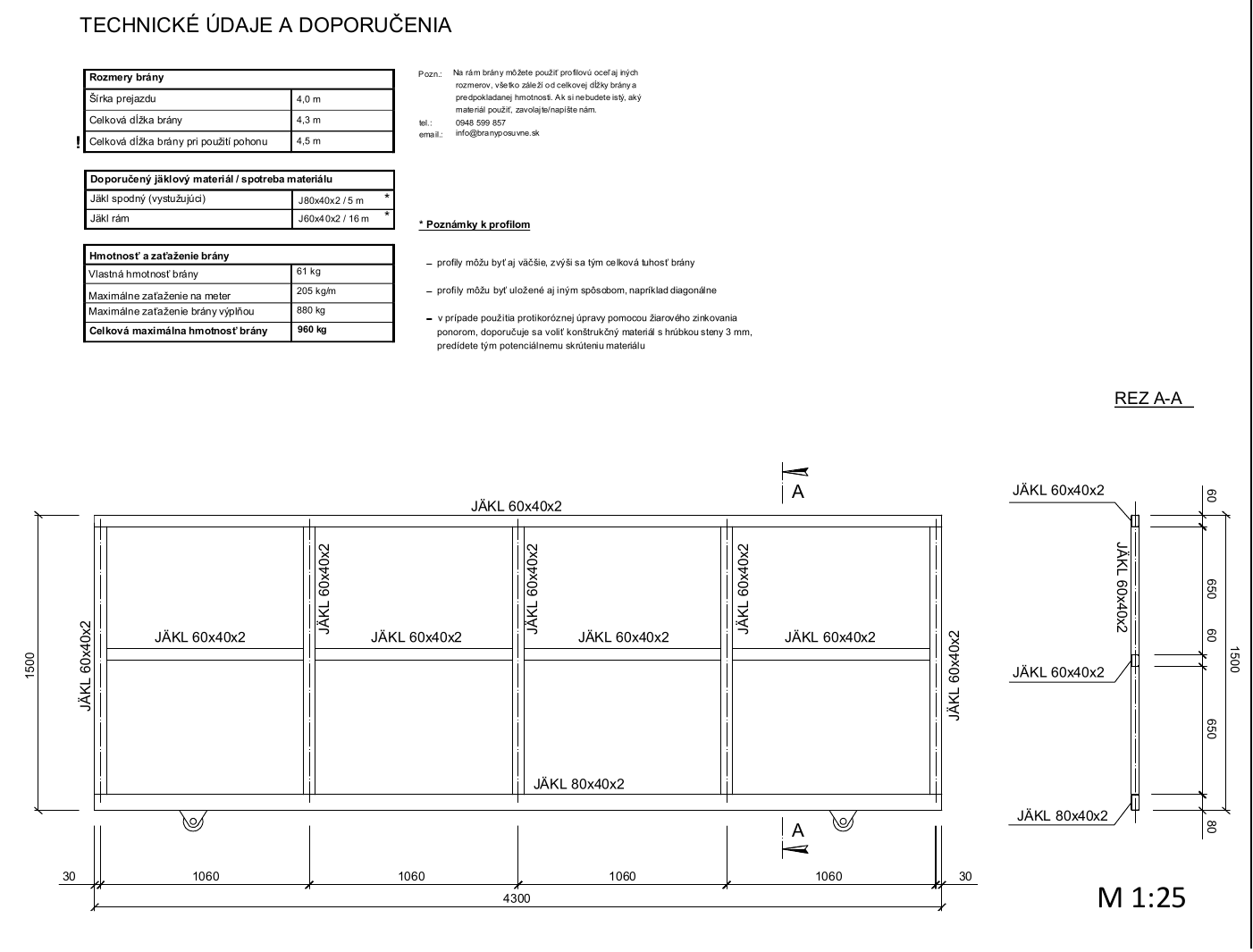

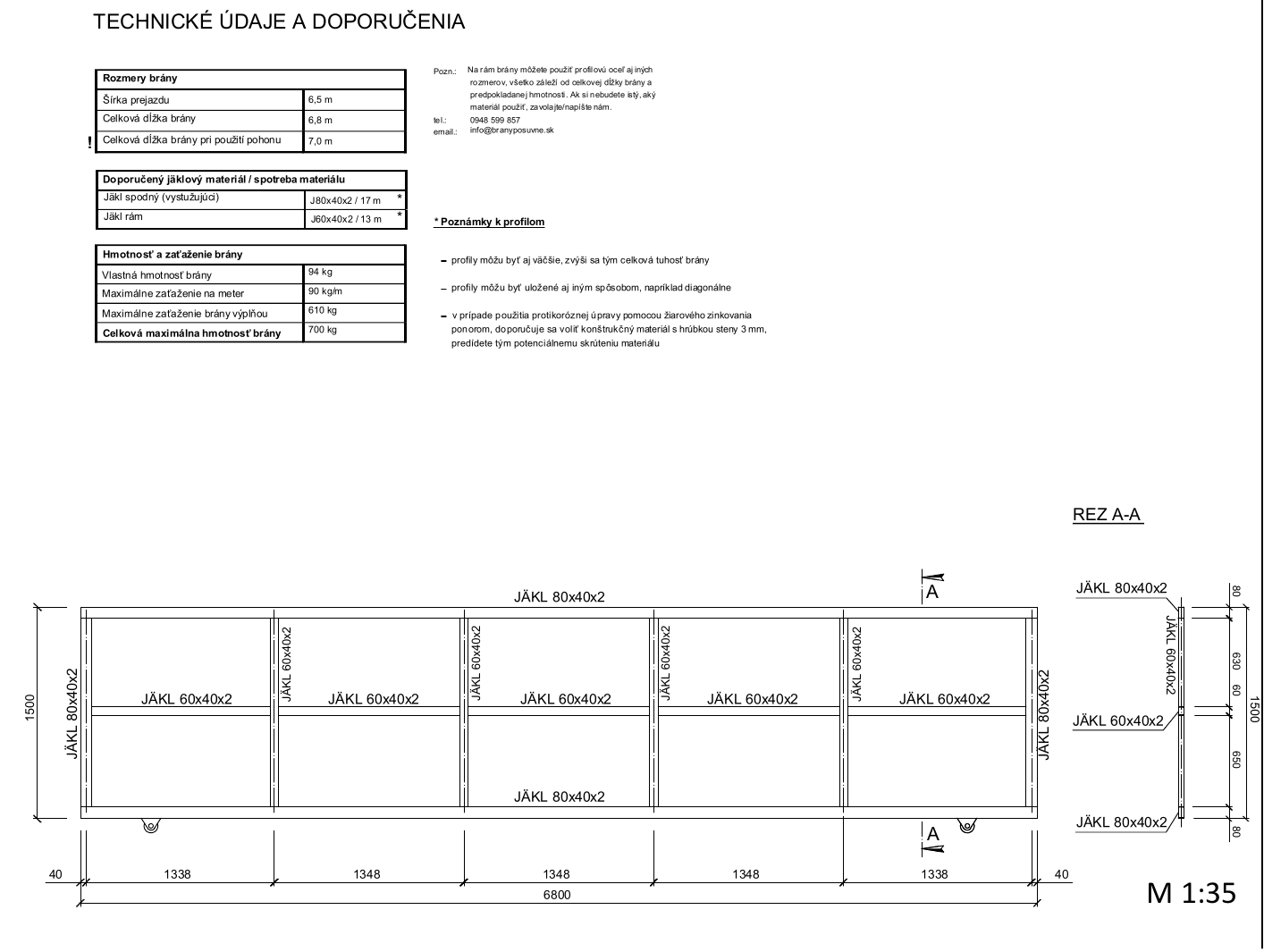

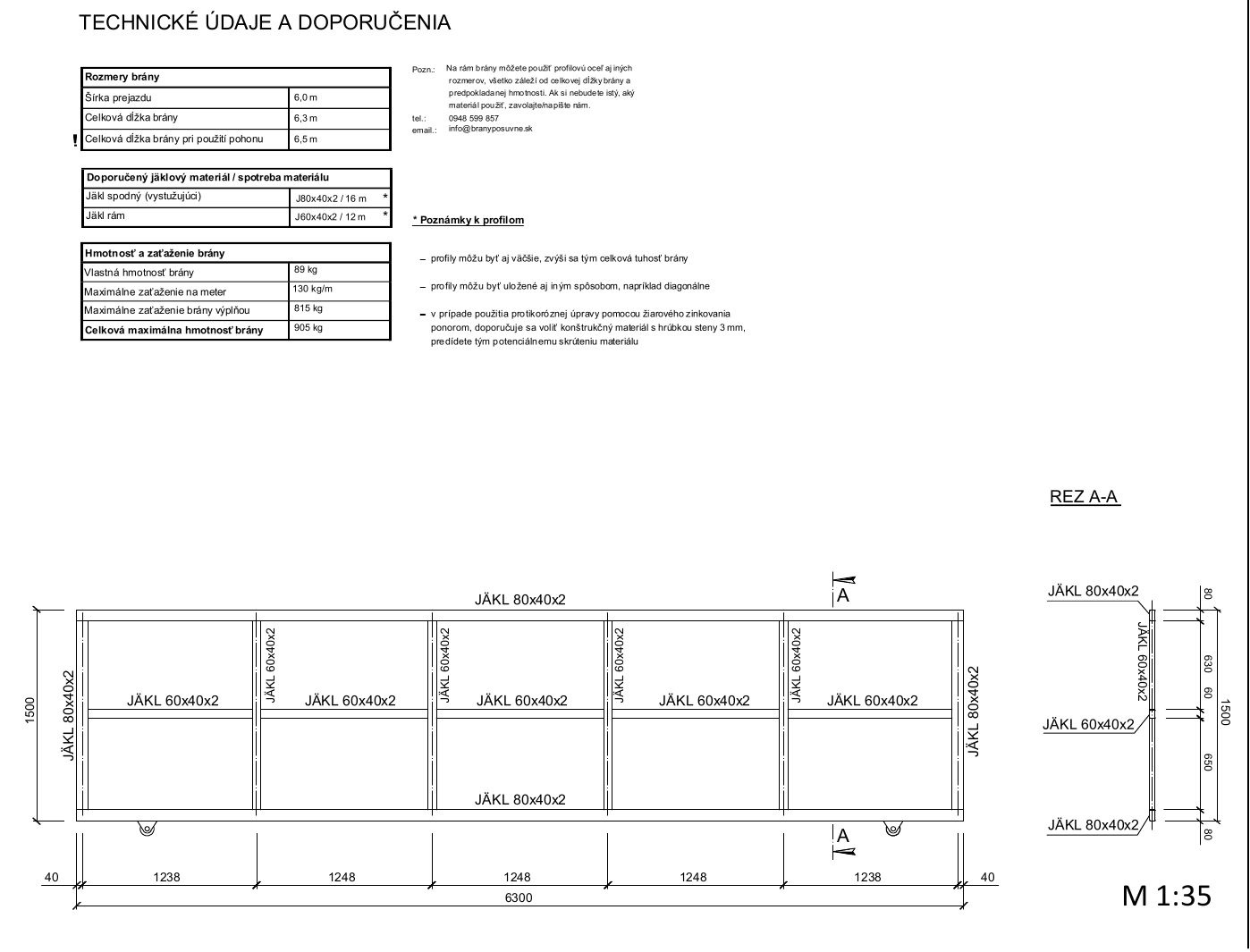

Zeichnungen für Schiebetore mit Laufschiene und einer Durchfahrtsbreite von 2,5 bis 6,5 m

Klicken Sie auf das Bild, um die Zeichnung zu öffnen. Die Grundmaße, Profile und Gewichte finden Sie auch im Text darunter.

Die angegebenen Werte stellen keine allgemeingültige Tragfähigkeit für jedes Tor mit derselben Durchfahrtsbreite dar.
