CAIS Bausatz zur Herstellung eines freitragenden Schiebetors bis 6,5 m, KIT DEMO MZE 23 mit NICE Robus RBS600-Antrieb, Zn
NEU| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
auf Lager
1.656,84 € inkl. MwSt.
| Gewicht |
|---|
| 134 kg |
Produktbeschreibung CAIS Bausatz zur Herstellung eines freitragenden Schiebetors bis 6,5 m, KIT DEMO MZE 23 mit NICE Robus RBS600-Antrieb, Zn
Komponentensatz KIT DEMO MZE 23 zur Herstellung eines freitragenden Schiebetors mit einer Durchfahrtsbreite von bis zu 6,5m/625kg. Alle Komponenten des Sets sind verzinkt.
Neuheit!
Aktuell führen wir ein verzinktes C-Profil 95x86x5 mit einer Gesamtlänge von 9 Metern (am Stück).
Dieses Profil ist nur zur Abholung in unserer Filiale in Nové Mesto nad Váhom erhältlich. Für weitere Informationen können Sie uns gerne kontaktieren.
| Das Set SADA-RBS600-CAIS-DEMO-MZE-23 enthält: | ||||
|---|---|---|---|---|
|
1 × | C-Profil 95x86x5 mm mit Schraublöchern, Zn, 6 m | CAIS-STAGE-MZ-6 | |
|
Das am unteren Torbereich verschraubte Führungs-C-Profil ermöglicht das Rollen des Tors auf Laufwagen, die im Betonfundament verankert sind. Verzinkte Ausführung.
|
Details
|
|||
|
1 × | C-Profil 95x86x5 mm mit Bohrungen zum Anschrauben, Zn, 3m | CAIS-STAGE-MZ-3 | |
|
Das führende C-Profil wird an der Unterseite des Tors angeschraubt. Es ermöglicht, dass das Tor auf Laufwagen fährt, die im Betonfundament verankert sind. Verzinkte Ausführung.
|
Details
|
|||
|
2 × | Laufwagen mit 8 Lagerrollen | CAIS-SPEED-ME | |
|
Laufwagen aus verzinktem Stahl mit 8 Metallrollen. |
Details
|
|||
|
1 × | Untere Einlaufrolle – für C-Profil 95x86x5 | CAIS-RUN-M | |
|
Die untere Einlaufrolle für Schiebetore wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. Beim Schließen läuft die Einlaufrolle in den unteren Anschlag ein und entlastet so das Tor. |
Details
|
|||
|
1 × | Unterer Anschlag für C-Profil 95x86x5 | CAIS-LAST-M | |
|
Die Einlauffangtasche wird unten am Anschlagpfosten angebracht. Sie entlastet die Laufwagen bei geschlossenem Tor von Druck- und Zugkräften. |
Details
|
|||
|
1 × | Abdeckkappe für C-Profil 95x86x5 | CAIS-PILOT-MN | |
|
Die Abdeckkappe für das C-Profil einer Schiebetorführung wird am Anfang und gegebenenfalls auch am Ende des C-Führungsprofils montiert. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
Details
|
|||
|
1 × | Abdeckkappe für C-Profil 95 x 86 x 5 mit Befestigung an der Einlaufrolle | CAIS-PILOT-MR | |
|
Die Abdeckkappe CAIS PILOT MR für das C-Profil eines Schiebetors wird am Anfang des Führungsschienen-C-Profils montiert. Die Abdeckkappe wird an der Einlaufrolle CAIS RUN M des Tors befestigt. |
Details
|
|||
|
1 × | Obere Führung mit zwei Rollen für Schiebetore | CAIS-FRM2 | |
|
Führung des Tors zur vertikalen Stabilisierung des Tors in Querrichtung. |
Details
|
|||
|
6 m | Zahnstange mit Metallverstärkung | LZ-1-1 | |
|
Ein Schiebetor mit fest montierter Zahnstange wird über den Zahnstangenantrieb vom Ritzel des Antriebs bewegt. |
Details
|
|||
|
1 × | NICE MYGO4 – Vierkanal-Fernbedienung | NICE-MYGO4 | |
|
NICE MYGO4 – Vierkanal-Fernbedienung, Rolling Code, 433,92 MHz |
Details
|
|||
|
1 × | NICE EPMB – Era Photocell Medium – Lichtschranken mit BlueBUS-Anschluss | NICE-EPMB | |
|
Die Sicherheitslichtschranken werden seitlich an der Durchfahrt installiert. Sie erzeugen einen Infrarotstrahl. Wird dieser beispielsweise durch ein Fahrzeug oder einen Fußgänger unterbrochen, sendet die Lichtschranke ein Signal an den Antrieb, der die Torbewegung stoppt oder das Öffnen des Tors verhindert. |
Details
|
|||
|
1 × | LED-Blinkleuchte mit Antenne NICE ELDC | NICE-ELDC | |
|
Die Warnleuchte NICE LED flashing ELDC aus stoßfestem Polycarbonat verfügt über eine integrierte Antenne für eine größere Reichweite der Fernbedienung (bis zu 150 m). |
Details
|
|||
|
1 × | Einzelner NICE Robus RBS600 Antrieb | NICE-RBS600-A | |
|
NICE Robus RBS600 Antrieb für Tore mit einem Flügelgewicht bis 600 kg und einer Flügellänge von 8m. Der Antrieb verfügt über eine integrierte Steuerung NICE MCU1R30 mit eingebautem Empfänger.
|
Details
|
|||
|
1 × | Montageanleitung für das freitragende CAIS-Set |
Herunterladen
|
|
|
Montageanleitung mit Anschlusszeichnungen sowie Anleitungen zur Programmierung und zum Einlernen der Fernbedienungen. |
||||
|
|
1 × | Montageanleitung für den Antrieb NICE Robus RBS |
Herunterladen
|
|
|
Montageanleitung mit Anschlusszeichnungen sowie Anleitungen zur Programmierung und zum Einlernen der Fernbedienungen. |
||||
Schraubensatz und Nietmuttern zur Befestigung
2x Induktionsschalter
Für den Antrieb können Sie zusätzlich das BiDi-WiFi-Modul (optionales Zubehör). Damit können Sie das Tor per Smartphone über MyNice und über MyNice Pro den Antrieb programmieren und seine unterstützten erweiterten Einstellungen ändern.
Vorteile und Eigenschaften des CAIS-DEMO-MZE-23-Sets
- Einfache Montage dank durchdachter Details und schnelle Installation durch Verschrauben des C-Profils mit der Konstruktion, da das C-Profil nicht angeschweißt werden muss.
- Befestigungsschrauben und Nietmuttern zur Befestigung des C-Profils an der Konstruktion durch die Löcher im C-Profil sind im Lieferumfang enthalten. Die Löcher im C-Profil befinden sich in Abständen von mindestens 400 mm.
- Das feuerverzinkte C-Profil (270 g/m²) mit Seriennummer wurde zusammen mit den Laufwagen zu 100 % getestet und ist äußerst präzise.
- Hochwertige Lager der Laufwagen. Die Radmitten der Laufwagen sind gebohrt, nicht lasergeschnitten.
- Getestet von -37 °C bis +50 °C
- Deutscher Stahl. Japanische Roboter. Hergestellt in der Tschechischen Republik.
Beispiel für die Eignung des Sets zur Herstellung eines freitragenden Schiebetors CAIS-DEMO-MZE-23

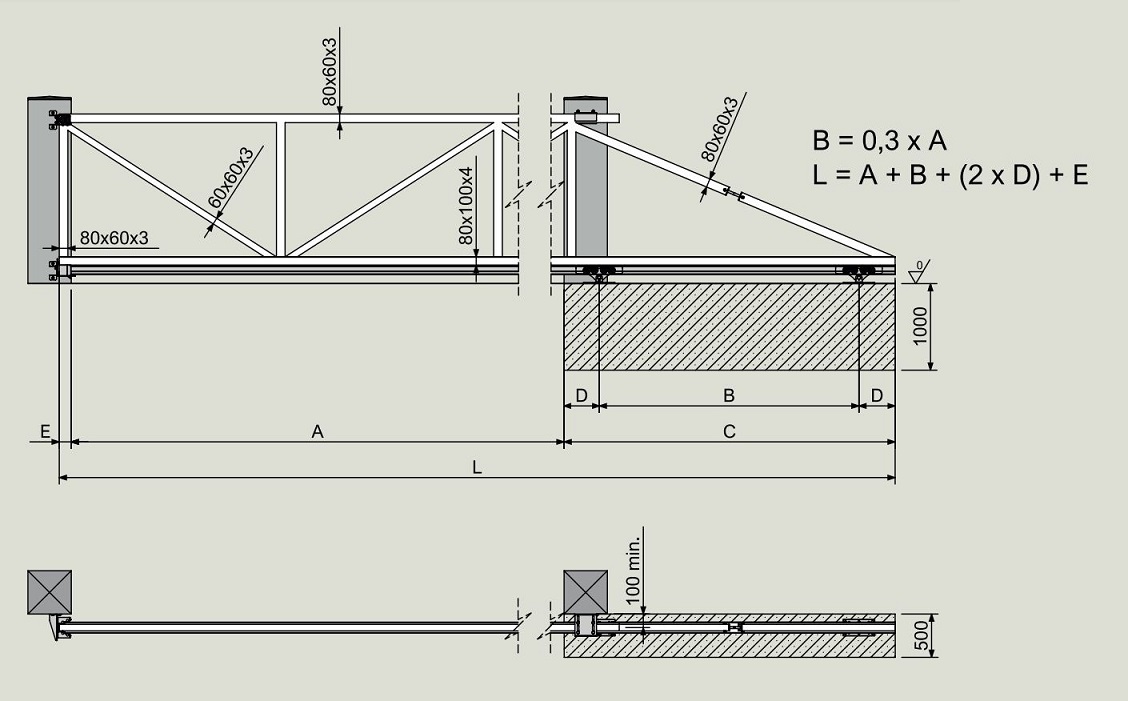

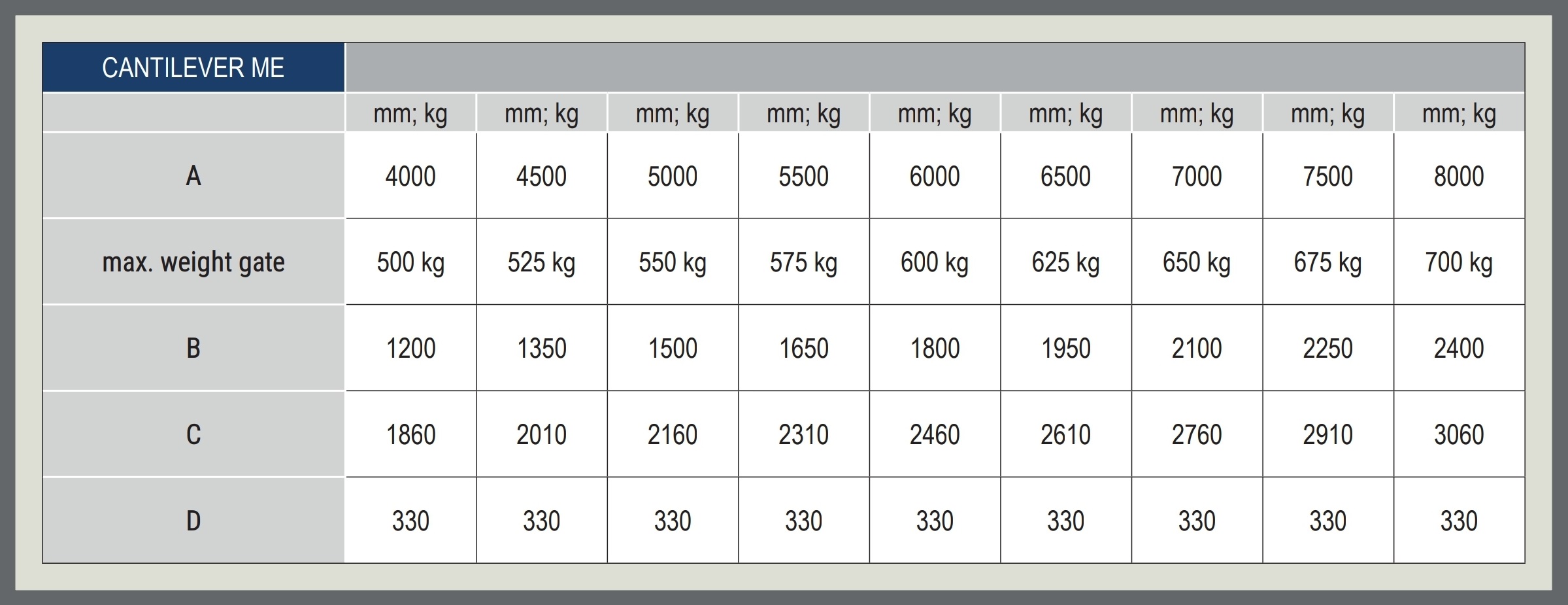

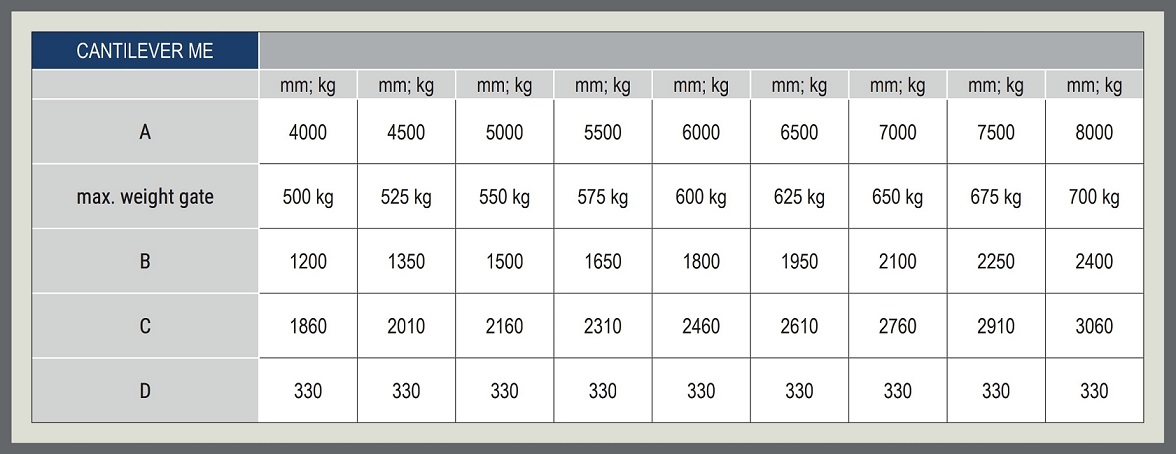

Das Set eignet sich für eine Durchfahrtsbreite von bis zu 6,5 m und ein Torgesamtgewicht von 625 kg. Die folgende Zeichnung zeigt die Maße für verschiedene Durchfahrtsbreiten sowie Vorschläge für geeignete Konstruktionsprofile. Die nachstehende Tabelle enthält die Maßangaben für jede Durchfahrtsbreite eines freitragenden Schiebetors.

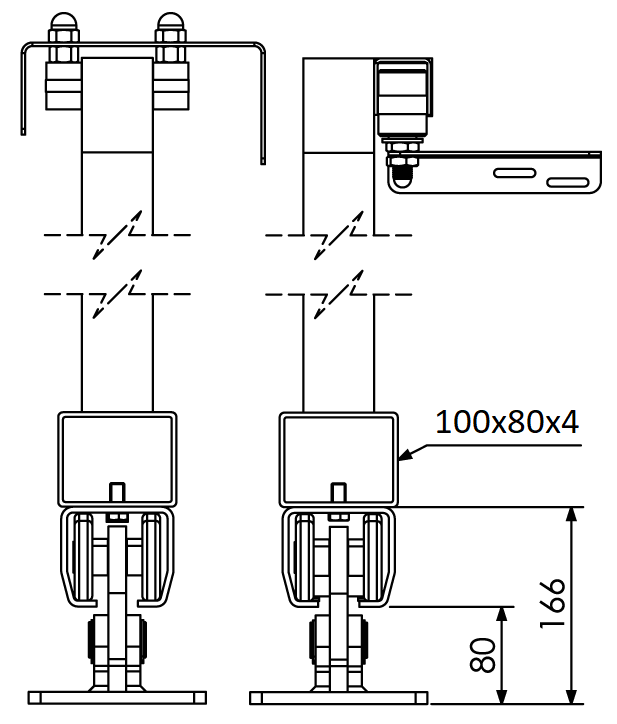

Querschnitt des Tors mit Laufwagen und Führung
Original-Herstellercode: CAIS KIT DEMO MZE 23 1710073
