CAIS Set zum Bau eines freitragenden Schiebetors bis 4,5 m mit NICE Robus RBS400 Antrieb, Fe
NEU| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
982,73 € inkl. MwSt.
| Gewicht |
|---|
| 67 kg |
Produktbeschreibung CAIS Set zum Bau eines freitragenden Schiebetors bis 4,5 m mit NICE Robus RBS400 Antrieb, Fe
Komponentensatz KIT ENZO SB 03 zur Herstellung eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 4,5 m und ein Torgewicht von 400 kg. Alle Komponenten außer dem C-Profil sind verzinkt.
| Das Set SADA-RBS400-ENZO-SB-03 enthält: | ||||
|---|---|---|---|---|
|
1 × | C-Profil 73x61x3,5mm mit Schraublöchern, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Führungs-C-Profil, das an der Unterseite des Tores verschraubt wird und mit dem das Tor auf den in einem Betonfundament verankerten Laufwagen läuft. Unbehandelt, Rohstahl.
|
Details
|
|||
|
2 × | Laufwagen mit acht gelagerten Rollen SPEED S | CAIS-SPEED-S | |
|
Laufwagen aus verzinktem Stahl mit 8 Metallrädern. |
Details
|
|||
|
1 × | Untere Einlaufrolle – für C-Profil 73x61x3,5 | CAIS-RUN-S | |
|
Die untere Einlaufrolle für das Schiebetor wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. Beim Schließen läuft die Einlaufrolle in den unteren Anschlag und entlastet so das Tor. |
Details
|
|||
|
1 × | Unterer Anschlag für C-Profil 73x61x3,5 | CAIS-LAST-S | |
|
Die Einlaufgabel ist unten am Anschlagpfosten angebracht. Sie entlastet die Laufwagen von den beim Schließen des Tors wirkenden Druck- und Zugkräften. |
Details
|
|||
|
1 × | Obere Führung mit zwei Rollen für Schiebetore | CAIS-FRS2 | |
|
Torführung zur vertikalen Stabilisierung des Tors in Querrichtung. |
Details
|
|||
|
1 × | Abdeckkappe für C-Profil 73x61x3,5 | CAIS-PILOT-SN | |
|
Die Abdeckkappe für das C-Profil eines Schiebetors wird am Anfang und gegebenenfalls auch am Ende des C-Laufprofils montiert. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
Details
|
|||
|
1 × | Abdeckkappe für C-Profil 73x61x3,5 mit Befestigung an der Einlaufgabel | CAIS-PILOT-SR | |
|
Die Abdeckkappe CAIS PILOT SR für das C-Profil des Schiebetors wird am Anfang des Führungsprofils montiert. Die Abdeckkappe wird an der Einlaufgabel des Tors CAIS RUN S befestigt. |
Details
|
|||
|
1 × | NICE Robus RBS400 Einzelantrieb | NICE-RBS400-A | |
|
Antrieb NICE Robus RBS400 für Tore mit einem Flügelgewicht von bis zu 400 kg und einer Flügellänge von 8 m. Der Antrieb verfügt über eine integrierte NICE-Steuereinheit MCU1R30 mit integriertem Empfänger.
|
Details
|
|||
|
1 × | NICE MYGO4 – Vierkanal-Fernbedienung | NICE-MYGO4 | |
|
NICE MYGO4 – Vierkanal-Fernbedienung, Rolling Code, 433,92 MHz |
Details
|
|||
|
1 × | NICE EPMB – Era Photocell Medium – Lichtschranken mit BlueBUS-Anschluss | NICE-EPMB | |
|
Die Sicherheitslichtschranken werden seitlich an der Durchfahrt installiert. Sie erzeugen einen Infrarotstrahl. Wird dieser beispielsweise durch ein Fahrzeug oder einen Fußgänger unterbrochen, sendet die Lichtschranke ein Signal an den Antrieb, der die Torbewegung stoppt oder das Öffnen des Tors verhindert. |
Details
|
|||
|
1 × | LED-Blinkleuchte mit Antenne NICE ELDC | NICE-ELDC | |
|
Die Warnleuchte NICE LED flashing ELDC aus stoßfestem Polycarbonat verfügt über eine integrierte Antenne für eine größere Reichweite der Fernbedienung (bis zu 150 m). |
Details
|
|||
|
5 m | Zahnstange mit Metallverstärkung | LZ-1-1 | |
|
Ein Schiebetor mit fest montierter Zahnstange wird über den Zahnstangenantrieb vom Ritzel des Antriebs bewegt. |
Details
|
|||
|
1 × | Montageanleitung für das freitragende CAIS-Set |
Herunterladen
|
|
|
Montageanleitung mit Anschlusszeichnungen sowie Anleitungen zur Programmierung und zum Einlernen der Fernbedienungen. |
||||
|
|
1 × | Montageanleitung für den NICE ROBUS RBS Torantrieb |
Herunterladen
|
|
|
Montageanleitung mit Anschlusszeichnungen sowie Anleitungen zur Programmierung und zum Einlernen der Fernbedienungen. |
||||
Schraubensatz und Nietmuttern zur Befestigung
2x Induktionsschalter
Zum Antrieb können Sie zusätzlich erwerben das BiDi-WiFi-Modul (optionales Zubehör). Es ermöglicht die Steuerung des Tors per Smartphone über MyNice und über MyNice Pro den Antrieb zu programmieren und seine unterstützten erweiterten Einstellungen zu ändern.
VORTEILE UND MERKMALE DES CAIS ENZO SB 03-SETS
- Einfache Montage dank durchdachter Details und schnelle Installation durch Verschrauben des C-Profils mit der Konstruktion, da das Anschweißen des C-Profils entfällt
- Befestigungsschrauben und Nietmuttern zur Montage des C-Profils an der Konstruktion sind im Lieferumfang enthalten. Die Löcher im C-Profil befinden sich mindestens alle 400 mm.
- C-Profil aus unbehandeltem Stahl, mit Seriennummer und zu 100 % mit den Laufwagen getestet – so präzise wie ein Schuss.
- Hochwertige Lager der Laufwagen. Die Radmitten der Laufwagen sind gebohrt, nicht lasergeschnitten.
- Getestet bei Temperaturen von −37 °C bis +50 °C
- Deutscher Stahl. Japanische Roboter, hergestellt in der Tschechischen Republik
BEISPIEL FÜR DIE EIGNUNG DES CAIS ENZO SB 03-SETS ZUM BAU EINES FREITRAGENDEN SCHIEBETORS

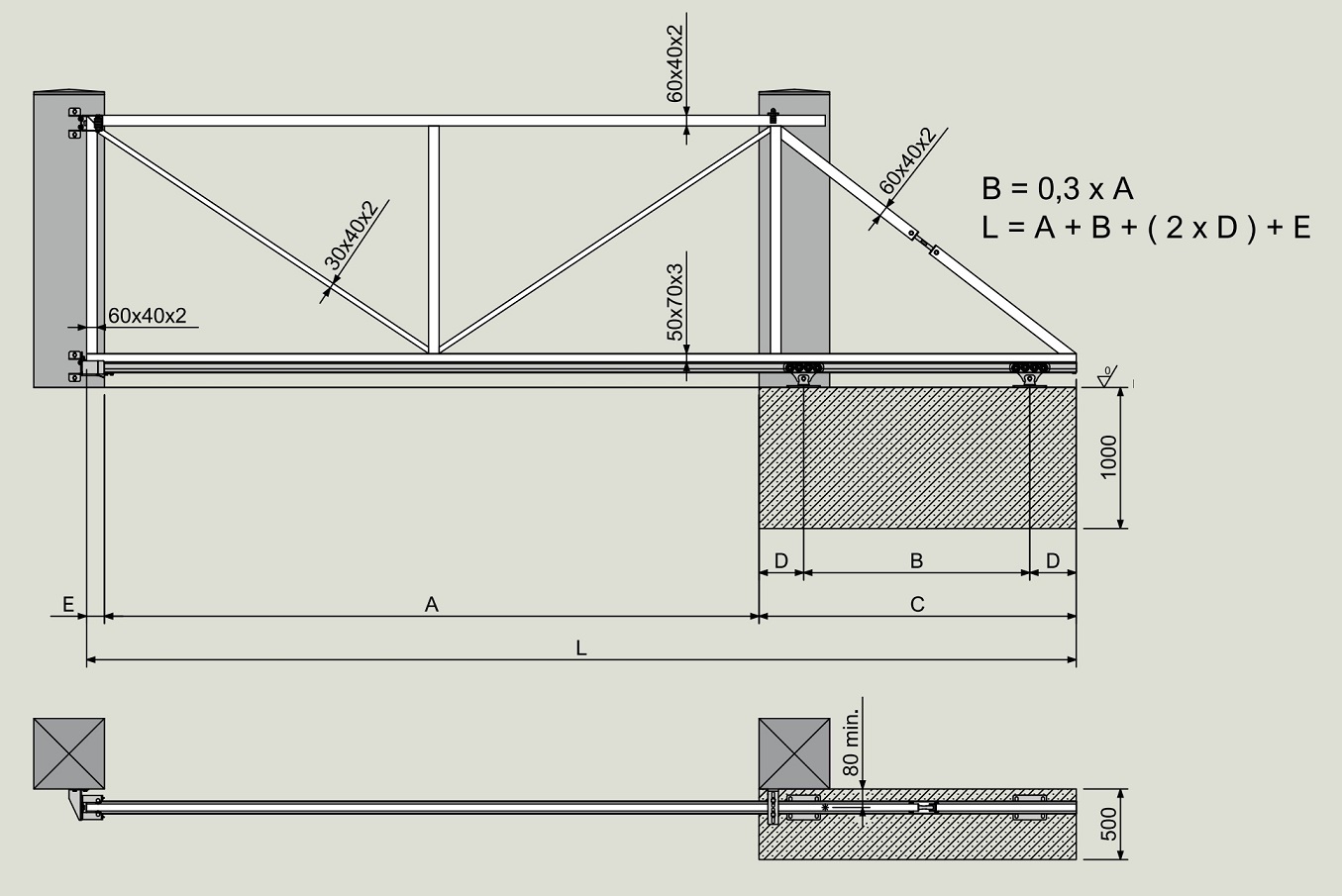

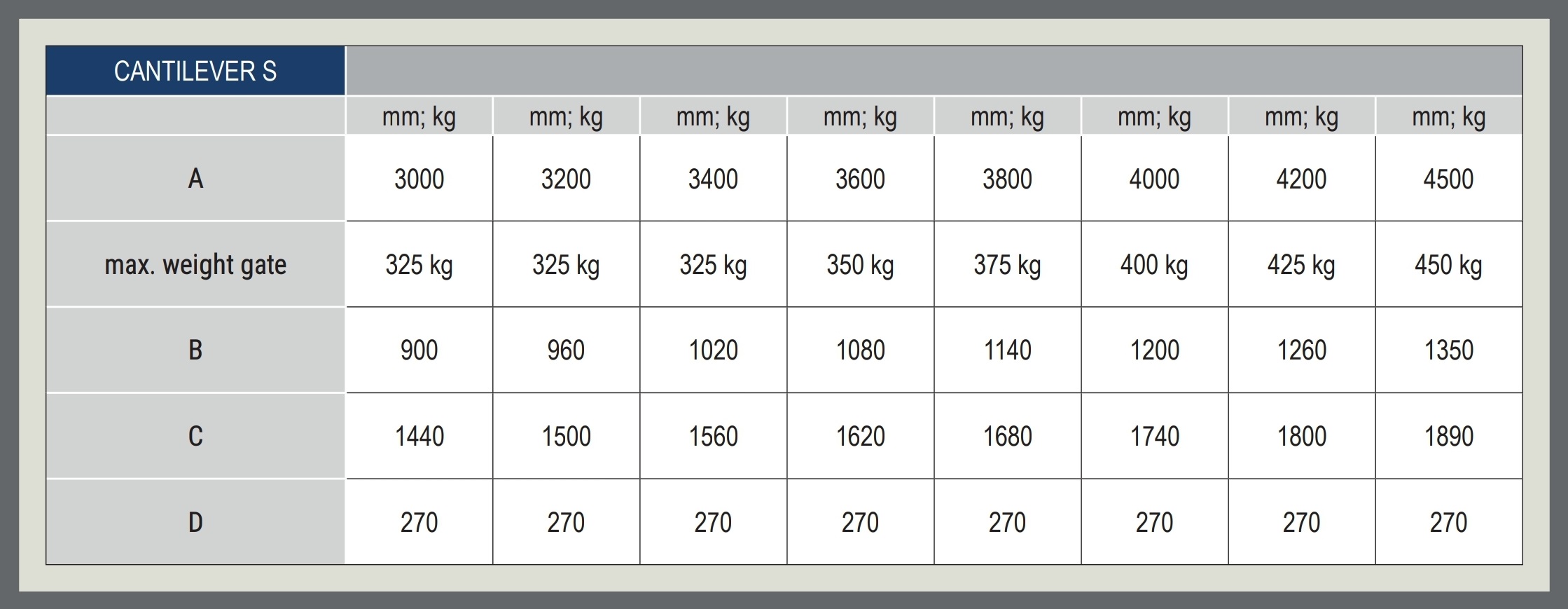

Das Set eignet sich für Durchfahrtsbreiten bis zu 4,5 m und ein Torgesamtgewicht von 450 kg. Die folgende Zeichnung zeigt die Maße für beispielhafte Durchfahrtsbreiten sowie einen Vorschlag für passende Konstruktionsprofile. Die folgende Tabelle enthält die Maßangaben für jede Durchfahrtsbreite eines freitragenden Schiebetors.
