Set für den Bau eines freitragenden Schiebetors bis 3,5 m mit NICE-Antrieb
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
| Verfügbare Varianten für das Produkt Set für den Bau eines freitragenden Schiebetors bis 3,5 m mit NICE-Antrieb | ||
| Art der Laufrollen: |
Die Laufrollen können Sie wählen aus Nylon oder aus Metall. Nylonlaufrollen ermöglichen eine hohe Belastbarkeit des Tores, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. |
|
|---|---|---|
|
Nylon
rollen Metall
rollen |
||
| Führungsart: |
Obere Führung verwenden Sie, wenn die Füllung Ihres Tores (z. B. Holzlatten, Lexan, Streckmetall) nicht über das Tor hinausragt. Sie befestigen sie am vorhandenen Zaun oder an einem Ausrichtpfosten. |
|
|
Seitliche
Führung Obere
Führung |
||
802,92 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 70×70×4 | 57 kg |
842,19 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 80×80×5 | 74 kg |
Produktbeschreibung Set für den Bau eines freitragenden Schiebetors bis 3,5 m mit NICE-Antrieb
Komponentenset für den Bau eines freitragenden Tores in höchster Qualität mit hochzuverlässigen Schwerlastlagern.
Hinweis: Das SET ist gegenüber den Einzelkomponenten preislich günstiger. Auf Wunsch passen wir die Zusammenstellung des SETS an und ziehen einen entsprechenden Rabatt ab. Wenn Sie einen besonderen Wunsch haben oder sich beraten lassen möchten, kontaktieren Sie uns.

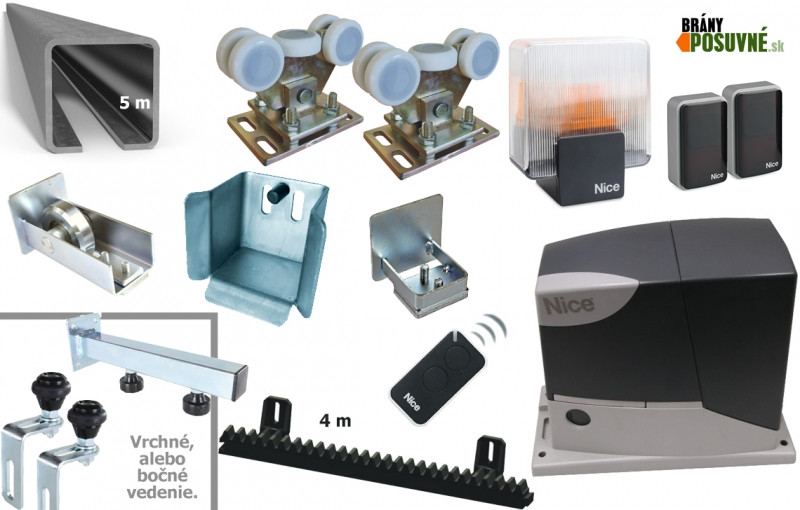

| Das Set enthält: | SADA-09 | SADA-10 | ||
|---|---|---|---|---|
 |
2 × | Laufwagen mit fünf gelagerten Laufrollen | V-02-3 | V-02-1 |
|
Die Laufrollen sind wahlweise aus Nylon oder Metall erhältlich. Nylonlaufrollen ermöglichen eine hohe Torlast, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. Nylon- und Metalllaufrollen sind gleich teuer. |
Detail  |
|||
 |
5 m | C-Profil, unbehandelt | CP-70-5 | CP-80-5 |
|
Dickwandiges C-förmiges Führungsprofil, das unten an das Tor geschweißt wird. Auf diesem läuft das Tor über die im Betonfundament verankerten Laufwagen. Ohne Oberflächenbehandlung, Rohstahl. |
CP-70 CP-80 |
|||
 |
1 × | Untere Einlaufrolle | SN-1-70 | SN-1-80 |
|
Die Einlaufrolle wird am Anfang des C-Profils montiert und läuft in den unteren Anschlag ein, der am Anschlagpfosten angebracht ist. Dadurch wird das Tor beim Schließen entlastet. |
|
|||
 |
1 × | Unterer Anschlag | DK-1-70 | DK-1-80 |
|
Die Einfahrkappe wird unten am Anschlagpfosten montiert. Sie nimmt beim Schließen des Tores die auf die Laufwagen wirkenden Druck- und Zugkräfte auf. |
DK-1-70 DK-1-80 |
|||
 |
1 × | Torführung | ||
|
Torführung zur vertikalen Stabilisierung des Tores in Querrichtung. Zur Auswahl stehen eine obere (1 × VVR-3-G) oder eine seitliche Führung (2 × BR-43G). |
Seitlich Oben |
|||
 |
1 × | Metallkappe für C-Profile | SK-1-70 | SK-1-80 |
|
Die Abdeckkappe für das C-Profil eines Schiebetors wird am Anfang und gegebenenfalls auch am Ende des Führungsprofils montiert. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
|
|||
 |
1 × | NICE Road 400 Torantrieb | NICE-RD400 | |
|
Elektromechanischer NICE-Antrieb mit Steuerung RBA4R10 und integriertem Empfänger, geeignet für Tore mit einem Gesamtgewicht von bis zu 400 kg. |
Detail |
|||
 |
1 × | NICE Era INTI2 Funkhandsender | NICE-INTI2 | |
|
Zweikanal-Funkhandsender zur Fernsteuerung eines automatischen Tores. Damit können Sie zwei Geräte steuern oder einem Gerät zwei verschiedene Befehle senden. |
Detail |
|||
 |
1 × | NICE EPM Lichtschrankenpaar | NICE-EPM | |
|
Die Sicherheitslichtschranken werden an den Seiten der Durchfahrt montiert. Sie erzeugen einen Infrarotstrahl. Wird dieser beispielsweise durch ein Auto oder einen Fußgänger unterbrochen, sendet er ein Signal an den Antrieb, der daraufhin die Torbewegung stoppt oder das Öffnen des Tores verhindert. |
Detail |
|||
 |
1 × | LED-Blinkleuchte mit Antenne NICE ELDC | NICE-ELDC | |
|
Die Warnleuchte NICE LED flashing ELDC aus schlagfestem Polycarbonat verfügt über eine integrierte Antenne für eine größere Reichweite der Fernbedienung (bis zu 150 m). |
Detail |
|||
 |
2 × | Entriegelungsschlüssel | ||
|
Bei einem Stromausfall dient er zum Entriegeln des Antriebsritzels, damit sich das Tor von Hand schieben oder ziehen lässt. |
||||
 |
1 × | Montageanleitung NICE Road 400 | ||
|
Montageanleitung für eine erfolgreiche Installation mit Schaltplänen, Anleitungen zur Programmierung und zum Anlernen der Fernbedienungen. |
Herunterladen |
|||
| 1 × | Zubehör für die Antriebsmontage | |||
|
Komponenten für die Antriebsmontage: Schrauben zur Höhenverstellung, Montageplatte, Abdeckkappen für die Verankerung und Anschläge für den Antriebssensor. |
||||
 |
4 m | Zahnstange mit Metallverstärkung | LZ-1-4 | |
|
Das Schiebetor ist mit einer fest montierten Zahnstange ausgestattet und wird über den Zahnstangenantrieb vom Ritzel des Antriebs bewegt. |
Detail |
|||
Alle Metallkomponenten außer dem C-Profil sind durch Verzinkung oberflächengeschützt. Zur Komponentenbeschreibung des SETS.
Lieferung SETS
Alle SETS für Schiebetore sind auf Lager. Wir liefern Ihnen das SET per Versanddienstleister direkt an Ihre Adresse. Sie können per Nachnahme (beim Fahrer bei Warenannahme) oder per Überweisung im Voraus bezahlen. Eine weitere Möglichkeit ist, das Set persönlich abzuholen in Nové Mesto nad Váhom.
Bestellung des SETS
Sie können das SET bestellen:
| 1. Per E-Mail oder telefonisch, kontaktieren Sie uns. | |
|
2. Über den Warenkorb:
|
Montage des Schiebetors unter Verwendung der Komponenten des SETS
Zum Schiebetor-Set erhalten Sie eine Montagezeichnung mit empfohlenen Abmessungen für das Betonfundament sowie Beispielmaßen für freitragende Tore.
Gerne beraten wir Sie zur Zusammenstellung Ihres Sets und zur Montage. Sie können:
| das Formular ausfüllen | anrufen oder schreiben |
|---|---|
| Lassen Sie sich von einem Verkäufer beraten | Kontaktieren Sie uns. |
In der Fotogalerie finden Sie Kundenprojekte von Schiebetoren, die mit unseren Komponenten gebaut wurden.
Erweiterte Garantie
Für alle Metallkomponenten in diesem SET gilt eine erweiterte Garantie von 36 Monaten. Die Garantie gilt neben den Metallkomponenten auch für Nylonbauteile und insbesondere für die Laufrollen mit Lagern Laufwagen, die das Grundelement des freitragenden Tormechanismus bilden.
Für die gesamte Automatisierungselektronik in unserem Shop gilt die Standardgarantie von 24 Monaten.
Als Garantienachweis dient die Rechnung, die der gelieferten Ware beiliegt.
Beschreibung des SETS zur Herstellung eines freitragenden Schiebetors
Komplettes SET zur Herstellung eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 3,5 m und ein Gesamtgewicht des freitragenden Tors von maximal 400 kg. Ein komplettes Set mit einem 5 Meter langen C-Profil ist preislich vergünstigt.
Das SET enthält Tragwagen für freitragende Tore mit fünf Rollen und belastbaren Lagern. Die Laufwagen bieten Verstell- und Schwenkmöglichkeiten, wobei die Verstellung zum Feinjustieren des Bodenabstands des Tors dient und die Schwenkbarkeit für eine gleichmäßige Belastung aller Lager bei Zug und Druck sorgt. Die Laufwagen werden inklusive Montageplatte geliefert.
Zum Set gehören außerdem unterer Anschlag und Einlaufrolle, die die Belastung des Tors „mindern“ und auch als Anschlag- und Sicherheitselemente dienen. Die Teile dieses SETS sind so zusammengestellt, dass keine weiteren Komponenten zugekauft werden müssen (Sie können das Set jedoch beispielsweise um einen oberen Anschlag ergänzen).
Im Set ist außerdem ein Komplettpaket zur Automatisierung des Schiebetors enthalten: Torantrieb sowie elektronisches Zubehör (Fernbedienung, Warnleuchte, Fotozellen).
C-Profil wird an den unteren Torrahmen angeschweißt. Für das untere Vierkantrohr des Torrahmens empfehlen wir mindestens 80x40x2mm; für die übrigen Vierkantrohre empfehlen wir 40x40, 60x40 oder 80x40 – abhängig von der Durchfahrtsbreite, der Gesamtlänge des Torflügels und dem vorgesehenen Gewicht – wir beraten Sie. Der Torrahmen muss robust und stabil sein. Sobald der Torrahmen fertig ist, montieren Sie die Laufwagen auf dem Betonfundament (verwenden Sie Stahlanker, einen chemischen Anker, oder betonieren Sie die Laufwagen direkt mit Gewindestangen in das Fundament ein.). Die Maße des Betonfundaments sowie weitere empfohlene Vorgehensweisen erhalten Sie zusammen mit den Produkten. Alternativ können Sie uns kontaktieren, wir beraten Sie gerne.
Ausführlichere Informationen zu freitragenden Toren und den Komponenten, aus denen Sie das Tor zusammenstellen, finden Sie im Abschnitt Häufige Fragen beim Bau eines Schiebetors.
