Set für den Bau eines freitragenden Schiebetors bis 3,5 m, verzinktes C-Profil und Antrieb
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
| Verfügbare Varianten für das Produkt Set für den Bau eines freitragenden Schiebetors bis 3,5 m, verzinktes C-Profil und Antrieb | ||
| Art der Laufrollen: |
Die Laufrollen können Sie wählen aus Nylon oder aus Metall. Nylonlaufrollen ermöglichen eine hohe Belastbarkeit des Tores, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. |
|
|---|---|---|
|
Nylon
rollen Metall
rollen |
||
| Führungsart: |
Obere Führung verwenden Sie, wenn die Füllung Ihres Tores (z. B. Holzlatten, Lexan, Streckmetall) nicht über das Tor hinausragt. Sie befestigen sie am vorhandenen Zaun oder an einem Ausrichtpfosten. |
|
|
Seitliche
Führung Obere
Führung |
||
845,25 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 70×70×4 | 57 kg |
887,33 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 80×80×5 | 74 kg |
Produktbeschreibung Set für den Bau eines freitragenden Schiebetors bis 3,5 m, verzinktes C-Profil und Antrieb
Komponentenset für die Herstellung eines freitragenden Schiebetors in höchster Qualität mit hoch zuverlässigen Laufrollenlagern. C-Profil in diesem Set ist feuerverzinkt.
Hinweis: Das SET ist gegenüber den Einzelkomponenten preislich vergünstigt. Auf Wunsch passen wir die Zusammensetzung des SETS an und ziehen einen entsprechenden Rabatt ab. Wenn Sie einen besonderen Wunsch haben oder sich beraten lassen möchten, kontaktieren Sie uns.

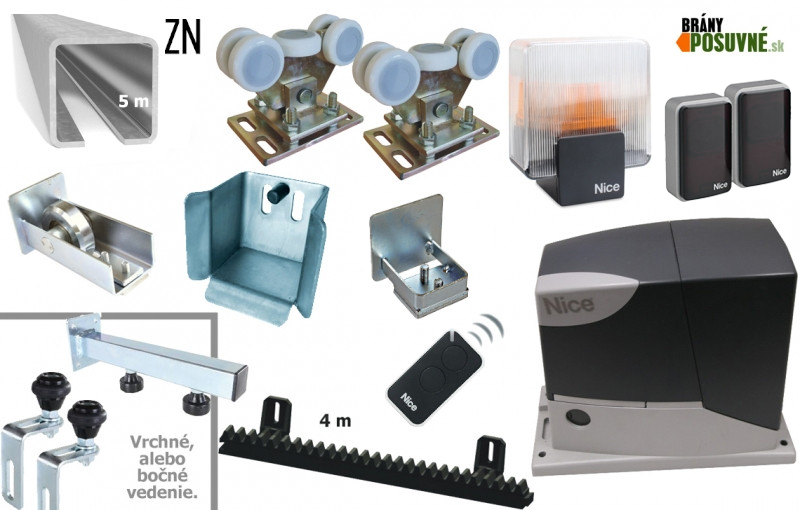

| Das Set enthält: | SADA-09-ZN | SADA-10-ZN | ||
|---|---|---|---|---|
 |
2 × | Laufwagen mit fünf Lagerrollen | V-02-3 | V-02-1 |
|
Die Rollen sind wahlweise aus Nylon oder Metall erhältlich. Nylonrollen ermöglichen eine hohe Belastbarkeit des Tors, verhindern den Verschleiß des C-Profils und sorgen für einen geräuscharmen Torlauf. Der Preis für Nylon- und Metallrollen ist gleich. |
Detail  |
|||
 |
5 m | C-Profil, feuerverzinkt | CP-ZN-70-5 | CP-ZN-80-5 |
|
Das dickwandige, feuerverzinkte C-förmige Führungsprofil wird an der Unterseite des Tors angeschweißt. Auf diesem läuft das Tor auf Laufwagen, die im Betonfundament verankert sind. Oberflächenbehandlung – Feuerverzinkung |
CP-ZN-70 CP-ZN-80 |
|||
 |
1 × | Untere Einlaufrolle | SN-1-70 | SN-1-80 |
|
Die Einlaufrolle wird am Anfang des C-Profils montiert und läuft in den unteren Anschlag ein, der am Anschlagpfosten angebracht ist. Dadurch wird das Tor im geschlossenen Zustand entlastet. |
|
|||
 |
1 × | Unterer Anschlag | DK-1-70 | DK-1-80 |
|
Die Einfangtasche wird unten am Anschlagpfosten angebracht. Sie entlastet die Laufwagen von den Druck- und Zugkräften, die beim Schließen des Tors auftreten. |
DK-1-70 DK-1-80 |
|||
 |
1 × | T Führung | ||
|
Die Führung stabilisiert das Tor vertikal und verhindert seitliches Ausschwenken. Zur Auswahl stehen eine obere (1 × VVR-3-G) oder eine seitliche Führung (2 × BR-43G). |
Seitlich Oben |
|||
 |
1 × | Metallkappe für C-Profile | SK-1-70 | SK-1-80 |
|
Die Abdeckkappe für das C-Profil eines Schiebetors wird am Anfang und gegebenenfalls auch am Ende des Führungsprofils angebracht. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
|
|||
 |
1 × | NICE Road 400 Torantrieb | NICE-RD400 | |
|
Elektromechanischer NICE-Antrieb mit Steuergerät RBA4R10 und integriertem Empfänger, geeignet für Tore mit einem Gesamtgewicht von bis zu 400 kg. |
Detail |
|||
 |
1 × | NICE Era INTI2 Funkfernbedienung | NICE-INTI2 | |
|
Fernbedienung mit zwei Tasten zur automatischen Steuerung des Tors. Damit können Sie zwei Geräte steuern oder einem Gerät zwei verschiedene Befehle geben. |
Detail |
|||
 |
1 × | NICE EPM Lichtschrankenpaar | NICE-EPM | |
|
Die Sicherheitslichtschranken werden seitlich an der Durchfahrtsöffnung montiert. Sie erzeugen einen Infrarotstrahl. Wird dieser beispielsweise durch ein Auto oder einen Fußgänger unterbrochen, sendet er ein Signal an den Antrieb, das Tor anzuhalten oder gegebenenfalls dessen Öffnen zu verhindern. |
Detail |
|||
 |
1 × | NICE ELDC LED-Warnleuchte mit Antenne | NICE-ELDC | |
|
NICE LED flashing ELDC Warnleuchte aus stoßfestem Polycarbonat mit integrierter Antenne für eine größere Reichweite der Fernbedienung (bis zu 150 m). |
Detailansicht |
|||
 |
2 × | Notentriegelungsschlüssel | ||
|
Bei einem Stromausfall dient er zum Entriegeln des Antriebsritzels, damit das Tor von Hand geschoben oder gezogen werden kann. |
||||
 |
1 × | NICE Road 400 Montageanleitung | ||
|
Montageanleitung für eine erfolgreiche Installation mit anschaulichen Schaltplänen sowie Anleitungen zur Programmierung und zum Koppeln der Fernbedienungen. |
Herunterladen |
|||
| 1 × | Montagezubehör für den Antrieb | |||
|
Montagekomponenten für den Antrieb: Höhenverstellschrauben, Montageplatte, Abdeckkappen für die Verankerung und Anschläge für den Antriebssensor. |
||||
 |
4 m | Zahnstange mit Metallverstärkung | LZ-1-4 | |
|
Das Schiebetor mit fest montierter Zahnstange wird über den Zahnstangenantrieb vom Antriebsritzel bewegt. |
Detailansicht |
|||
Alle Metallkomponenten außer C-Profilen sind durch Verzinkung oberflächenbeschichtet. Zur Beschreibung der SET-Komponenten.
Lieferung SETS
Alle SETS für Schiebetore sind auf Lager. Wir liefern Ihnen das SET per Paketdienst direkt an Ihre Adresse. Sie können bezahlen per Nachnahme (beim Fahrer bei Warenübernahme) oder per Überweisung im Voraus. Eine weitere Möglichkeit ist die persönliche Abholung des Sets in Nové Mesto nad Váhom.
Bestellung SETS
Sie können das SET bestellen:
| 1. Per E-Mail oder telefonisch, kontaktieren Sie uns. | |
|
2. Über den Warenkorb:
|
Montage des Schiebetors unter Verwendung der SET-Komponenten
Zusammen mit dem Schiebetor-Set erhalten Sie eine Montagezeichnung mit empfohlenen Maßen für das Betonfundament sowie Beispielmaßen für freitragende Tore.
Gerne beraten wir Sie zur Zusammenstellung Ihres Sets und zur Montage. Sie können:
| Das Formular ausfüllen | Anrufen oder schreiben |
|---|---|
| Lassen Sie sich von einem Verkäufer beraten | Kontaktieren Sie uns. |
In der Fotogalerie finden Sie Kundenprojekte mit Schiebetoren gebaut mit unseren Komponenten.
Erweiterte Garantie
Für alle Metallkomponenten in diesem SET gilt eine erweiterte Garantie von 36 Monaten. Die Garantie gilt neben den Metallkomponenten auch für Nylonbauteile und insbesondere für Laufrollen mit Lagern Laufwagen, die den Kernmechanismus des freitragenden Tores bilden.
Für alle Automatisierungselektronik in unserem Shop gilt die Standardgarantie von 24 Monaten.
Als Garantieschein gilt die Rechnung, die der gelieferten Ware beiliegt.
Beschreibung des SETS für den Bau eines freitragenden Schiebetors
Komplettes SET für den Bau eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 3,5 m und ein Gesamtgewicht des freitragenden Tores von maximal 400 kg. Das Komplettset mit einem 5 Meter langen C-Profil ist preisreduziert.
Das SET enthält Tragwagen für freitragende Tore mit fünf Rollen, die mit hoch belastbaren Lagern ausgestattet sind. Die Laufwagen bieten Möglichkeiten zur Einstellung und zum Ausgleich, wobei die Einstellung dazu dient, den Bodenabstand des Tors fein abzustimmen, und der Ausgleich für eine gleichmäßige Belastung aller Lager bei Zug und Druck sorgt. Die Laufwagen werden inklusive Montageplatte geliefert.
Zum Set gehört außerdem unterer Anschlag und Einlaufrolle, die die Belastung des Tors „verringern“ und zugleich als Anschlag- und Sicherheitselemente dienen. Die Teile dieses SETS sind so zusammengestellt, dass keine weiteren Komponenten zugekauft werden müssen (Sie können das Set jedoch beispielsweise ergänzen um oberer Anschlag).
Zum Set gehört außerdem ein Komplettset zur Automatisierung des Schiebetors: Torantrieb und elektronisches Zubehör (Fernbedienung, Signalleuchte, Lichtschranken).
C-Profil wird an den unteren Torrahmen angeschweißt. Für den unteren Rahmen aus Vierkantrohr empfehlen wir mindestens 80x40x2mm; für die übrigen Vierkantrohre eignen sich 40x40, 60x40 oder 80x40 – abhängig von der Durchfahrtsbreite, der Gesamtlänge des Torflügels und dem vorgesehenen Gewicht – wir beraten Sie. Der Torrahmen muss robust und stabil sein. Wenn der Torrahmen fertig ist, montieren Sie die Laufwagen auf dem Betonfundament (verwenden Sie Stahlanker, Injektionsmörtel, oder betonieren Sie die Laufwagen direkt in das Fundament ein, auf Gewindestangen). Die Maße des Betonfundaments sowie weitere empfohlene Vorgehensweisen erhalten Sie zusammen mit den Produkten. Alternativ können Sie uns kontaktieren, wir beraten Sie gerne.
Ausführlichere Informationen zu freitragenden Toren und den Komponenten, aus denen Sie das Tor zusammenstellen, finden Sie im Bereich Häufige Fragen beim Bau eines Schiebetors.
