Planen Sie ein Drehtor oder möchten Sie einen Antrieb nachrüsten? Wählen Sie Ihre Situation in der Tabelle aus. Wir zeigen Ihnen, was Sie messen müssen, welche Teile zusammengehören und was vor der Fertigung und dem Betonieren vorzubereiten ist. Die Details öffnen Sie direkt bei der jeweiligen Frage.
Finden Sie die passende Lösung für Ihre Einfahrt
| Ihre Situation | Direkt öffnen |
|---|---|
| Neues Tor, vorerst manuell | Beispiel 4 × 1,5 m: Rahmen, Torbänder und Vorbereitung für einen späteren Antrieb |
| Fertiges Tor, ich möchte einen Antrieb | Manueller Test, Vermessung und Auswahl des Sets |
| Kurzer oder ansteigender Hof | Platz für das Auto · Beispiel für die Messung des Gefälles |
| Breiter gemauerter Pfosten | Konsolen für Linearantriebe oder Gelenkarm |
| Ich möchte Privatsphäre und eine blickdichte Füllung | Was beim Verkleiden eines bestehenden Tores zu prüfen ist |
| Ich wähle einen Anschlag oder einen Torfeststeller | Fertiges Pflaster, niedriges Auto und passendes Gegenstück |
| Ich brauche einen Fußgänger- oder Notzugang | Ein Flügel für Fußgänger · Stromausfall |
Was zu messen ist · Beispiel 4 × 1,5 m · Was zusammen bestellt werden sollte · Angaben für eine Empfehlung
Das Beispiel 4 m × 1,5 m dient der Erklärung des Vorgehens. Passen Sie Maße, Konstruktion und Beschläge an Ihre Einfahrt an; es handelt sich nicht um eine universelle Fertigungszeichnung. Montieren Sie den Antrieb erst nach einem erfolgreichen manuellen Test des fertigen Tores.
Reihenfolge der Vorbereitung: Vermessung → gemeinsame Auswahl von Torflügel, Beschlägen und Antrieb → Zeichnung und bauliche Vorbereitung → Fertigung und manueller Test → Montage des Antriebs und Inbetriebnahme.
Was vor der Auswahl der Teile zu messen ist
Messen Sie die fertige Öffnung zwischen den Pfosten oben und unten aus. Markieren Sie in der Skizze die Achse jedes Torbands, die endgültige Höhe des Pflasters und den Stellplatz für das Auto. Bei unterschiedlich breiten Flügeln beurteilen Sie jeden einzeln.
| Angabe | Was vor Ort zu prüfen ist |
|---|---|
| Durchfahrtsbreite | Den freien Abstand zwischen den fertigen Pfosten sowohl am Boden als auch auf Torhöhe. |
| Gelände | Den höchsten Punkt entlang des gesamten Schwenkbereichs beider Flügel, nicht nur unter dem geschlossenen Tor. |
| Öffnung | Richtung, erforderlicher Öffnungswinkel und Abstand zu Auto, Mauer, Zaun oder Gehweg. |
| Pfosten | Material, Zustand, tragender Kern und Platz für Torband und Antriebskonsole. |
| Torflügel | Länge ab der Torbandachse, Gewicht des fertigen Flügels und Art der Füllung. |
| Betrieb | Manuelle oder motorische Bedienung, Wind und Anzahl der Öffnungen. |
Eine ausführliche Anleitung zum Messen des Platzes und des Gefälles der Einfahrt hilft, Kollisionen noch vor der Fertigung zu erkennen.

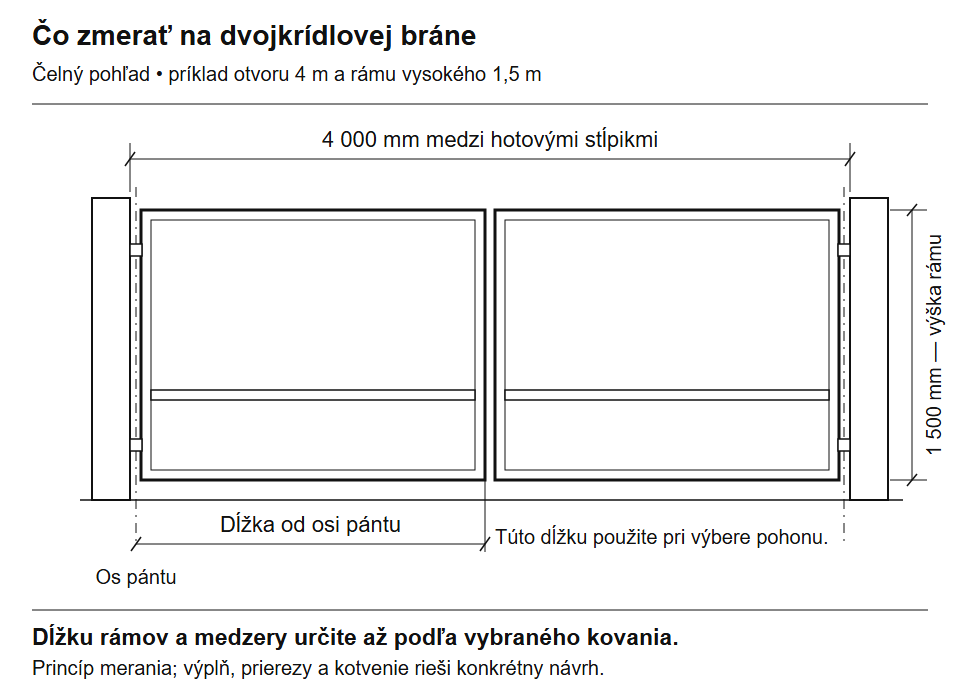

Anschauliches Beispiel: Durchfahrtsbreite 4 m, Rahmenhöhe 1,5 m
4 000 mm ist die Öffnung zwischen den fertigen Pfosten; 1 500 mm ist die Rahmenhöhe. Legen Sie die Länge jedes Rahmens erst mit den ausgewählten Torbändern, dem Anschlag und einer eventuellen Überlappung fest. Teilen Sie die Öffnung nicht einfach in zwei zwei Meter breite Rahmen auf – Sie benötigen auch Platz für Beschläge und Bewegungsspielraum.
Die Füllung wurde der Übersichtlichkeit halber weggelassen. Eine waagerechte Strebe zeigt eine mögliche Unterteilung des Rahmens; Querschnitt und Position der Konsole werden damit nicht festgelegt. Zum Vergrößern anklicken.
Messen Sie für die Auswahl des Antriebs den Flügel von der Torbandachse bis zur gegenüberliegenden Kante. Verwenden Sie bei der Bestellung der Profile die Fertigungszeichnung des Rahmens. Das sind zwei unterschiedliche Maße.
Welche Teile Sie zusammen benötigen
Legen Sie zuerst die Bedienungsart fest. Davon hängen die Verriegelung der Flügel und der Inhalt der Bestellung ab.
| Ihr Tor | Ausgangspunkt der Auswahl |
|---|---|
| Manuelles zweiflügeliges Tor | Torbänder mit Befestigung, Anschläge und Feststeller für geöffnete Flügel, Bodenriegel am passiven Flügel mit Gegenstück und ein Schloss entsprechend der gewünschten Verriegelung. |
| Sofort oder später mit Antrieb | Ergänzen Sie die Torbeschläge um Konsolen und deren tragfähige Befestigungsstellen, Steuerung, Verkabelung und Schutzeinrichtungen. Prüfen Sie die vorgeschriebenen Anschläge, gegebenenfalls ein Elektroschloss und den Notzugang. |
Vergleichen Sie das komplette Set: Der Preis des Antriebs allein umfasst noch nicht alle erforderlichen Teile und die bauliche Vorbereitung. Prüfen Sie bei einem Unterflurantrieb auch die Gehäuse, die Entriegelung und den Wasserablauf; bei einem manuellen Tor das Gegenstück des Bodenriegels und die Feststeller für geöffnete Flügel.
So prüfen Sie den Lieferumfang des Sets und wählen passende Zusatzteile aus
Alle Anleitungen an einem Ort
| Was Sie lösen möchten | Vorgehensweise und Auswahl der Teile |
|---|---|
| Passen die Torflügel in die Einfahrt? | Gefälle messen, Öffnung nach außen und Falttorflügel. Markieren Sie den Schwenkbereich und den Stellplatz für das Auto. |
| Woraus soll das Tor gebaut werden? | Rahmen, Profile, Pfosten und Fundamente, Torbänder, Füllung und Oberflächenschutz. Wählen Sie diese gemeinsam mit den tragfähigen Befestigungsstellen für die Konsolen aus. |
| Welchen Antrieb wählen? | Antriebstyp, 24 V oder 230 V und Grenzwerte der einzelnen Modelle. Beurteilen Sie Länge und Gewicht gemeinsam. |
| Passen die Konsolen? | Montagegeometrie: Wingo A/B/C und Diagramme, HOPP-Arm oder Unterflurantrieb. |
| Was vorbereiten und anschließen? | Verkabelung und Beispiel MC424LR30. Weiter Handbücher, Montage und Tests und Wartung und Fehlerbehebung. |
| Wie wird das Tor gesichert und bedient? | Anschläge, Steckriegel mit Gegenstück, Elektroschloss und Steuerung und Notstromversorgung. Wählen Sie je nach manueller oder automatischer Bedienung aus. |
Was Sie uns für die Auswahl der Bauteile und des Antriebs schicken sollten
Für eine erste Empfehlung bereiten Sie bitte Folgendes vor:
- Eine Skizze der Durchfahrt mit Länge und Höhe jedes Flügels sowie Öffnungsrichtung und Öffnungswinkel.
- Art der Füllung und Gewicht des fertigen Flügels; bei einem neuen Tor eine Materialliste zur Einschätzung des Gewichts.
- Drei Fotos: die gesamte Einfahrt von der Hofseite, eine Detailaufnahme von Scharnier und Pfosten von oben sowie den Bereich, in den sich der Flügel öffnet. Geben Sie zu den Detailaufnahmen die Maße an – ein Foto allein reicht nicht aus.
Bei einem Gefälle geben Sie zusätzlich die Höhen des Untergrunds im Bewegungsbereich der Torflügel an. Bei einem bereits montierten Antrieb fotografieren Sie bitte auch dessen Typenschild und die Kennzeichnung der Steuerung.
Suchen Sie nur ein bestimmtes Bauteil? Sehen Sie sich Scharniere, Steckriegel, Anschläge oder Antriebe für Drehtore. Vergleichen Sie beim Austausch auch die Montagezeichnung und das Gegenstück des ursprünglichen Bauteils.
Wir wählen die passenden Bauteile für Ihre Einfahrt aus
Schicken Sie uns die Maße und Fotos. Wir helfen Ihnen, passende Scharniere, Anschläge und Antriebssätze zu vergleichen und den Platz für deren Montage zu prüfen.
