NICE Spinbus SN6041 – Garagentorantrieb, einzeln


Verfügbarkeit: Verkauf eingestellt

Leider ist das Produkt nicht mehr lieferbar. Das bedeutet nicht, dass es nie wieder verfügbar sein wird, aber derzeit ist kein weiterer Verkauf geplant.


NICE Spinbus SN6041 – Garagentorantrieb, einzeln NICE Spinbus SN6041 – Garagentorantrieb, einzeln

Produktbeschreibung NICE Spinbus SN6041 – Garagentorantrieb, einzeln

Antrieb NICE Spinbus SN6041 ist geeignet für Sektional-Garagentore mit einer Fläche von 17,7m2, oder auskragende Schwingtore mit einer Fläche von 14,7m2, oder nicht auskragende Schwingtore bis 13,5m2. Welches ist welches? Hat einen mechanischen Endschalter. Der Antrieb ist nichtreversierbar. Detaillierte technische Eigenschaften ». Handbuch herunterladen ».

(Ist dieser Antrieb für mich geeignet?)
Vergleichen Sie ihn mit anderen Antrieben:

« Schwächerer Antrieb Stärkerer Antrieb »

NICE Spinbus SN6031

Antrieb NICE Spinbus SN6031
Sektionaltor: bis 13,5m2
Auskragendes Schwingtor: bis 12,8m2
Nicht auskragendes Schwingtor: bis 10,9m2
Steckbarer Funkempfänger.
BlueBUS-System.

Nein.



Dieses Produkt – der separate Garagentorantrieb NICE Spinbus SN6041 (unsere Artikelnummer NICE-SN6041) – enthält:

  • elektromechanischen Antrieb NICE Spinbus SN6041 mit Steuerung SNA4. Der Antrieb wird geliefert ohne Empfänger.
  • Montageanleitung

Preisgünstige Sets mit Antrieb NICE Spinbus SN6041:

Antriebsset mit Zubehör »

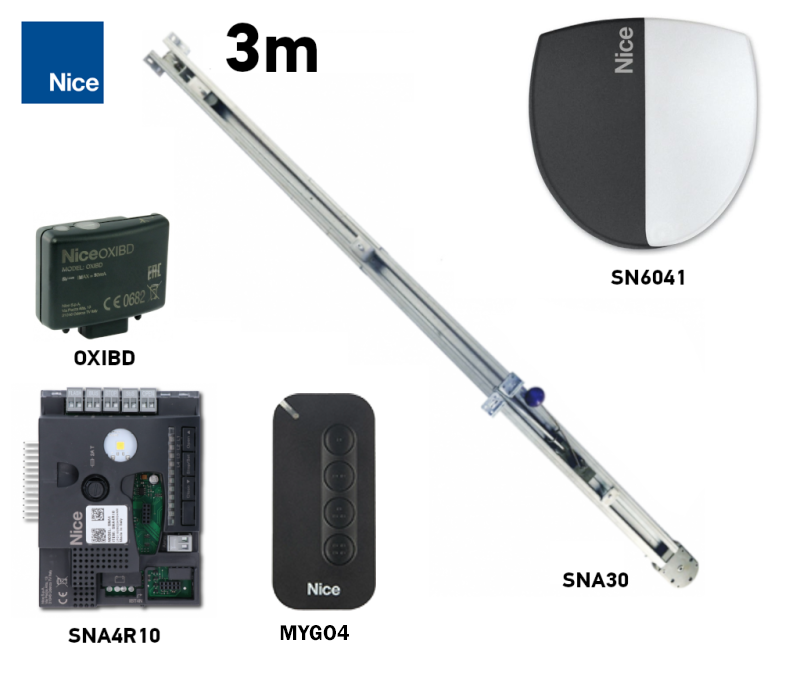

Antriebsset NICE Spinbus SN6041

Antrieb Spinbus SN6041, Steuerung SNA4, Empfänger SMXI, Handsender FLO2RE, Führungsschiene SNA30.
Details und Preis ».



Der Antrieb ist kompakt, sicher und praktisch und eignet sich ideal für den privaten und gewerblichen Einsatz. Gehäuse aus robustem Kunststoff mit integrierter Beleuchtung.

Der Antrieb eignet sich zur Automatisierung von Garagentoren mit einer Flügelfläche von 17,7m2 für Sektional-Garagentore, 14,7m2 für auskragende Schwingtore, oder 13,5m2 für nicht auskragende Schwingtore. Garagentortypen. Die Werte gelten unter den vom Hersteller festgelegten Bedingungen, etwa hinsichtlich Witterungseinflüssen, Temperaturunterschieden, Torsteifigkeit und vor allem der Leichtgängigkeit des Tors. Diese Bedingungen lassen sich nicht immer erfüllen bzw. beeinflussen. Daher empfehlen wir, den NICE Spinbus SN6041 idealerweise bei Garagentoren mit 80 % dieser Werte einzusetzen. Weitere Informationen finden Sie im Kapitel Antriebsauswahl .

Besonders benutzerfreundliche Technologie BlueBUS ermöglicht es, mit Strom zu versorgen und bis zu 6 Lichtschrankenpaare über ein zweiadriges Kabel anzusteuern. Der Antrieb verfügt außerdem über einen Temperaturschutz.

Einstellbare Geschwindigkeit,, Kraft und Pausenzeit für das automatische Schließen des Antriebs und weitere Funktionen, siehe Programmierung.

Diagnose mithilfe einer Warnleuchte.

Bei einem Stromausfall kann der Antrieb entriegelt und das Tor manuell bewegt werden. Außerdem kann an den Antrieb eine Notstrombatterie NICE PS124angeschlossen werden, mit der sich bei einem Stromausfall mehrere Torbewegungen ausführen lassen.

Die Steuerung des Antriebs verfügt über einen programmierbaren Eingang, an den angeschlossen werden kann Warnleuchte, eine Anzeige für das geöffnete Tor, ein elektromechanisches Schloss oder ein elektromagnetisches Schloss.

Antrieb NICE Spinbus SN6041 ist ein elektromechanischer Antrieb, der für die klimatischen Bedingungen in der Slowakei geeignet ist und alle europäischen Sicherheitsnormen erfüllt.

Mit dem Antrieb NICE Spinbus SN6041 kompatibles Zubehör

Zusätzlich empfehlen wir, kompatibles optionales Zubehör für den Antrieb dazuzukaufen oder eines der bereits zusammengestellten preisgünstigen Sets:

Was Warum Typ
Warnleuchte Die Warnleuchte signalisiert durch Blinken, dass sich das Tor bewegt – ideal bei Ausfahrten mit eingeschränkter Sicht. Außerdem ist eine Antenne eingebaut, die die Reichweite der Fernbedienung erhöht.

- Lucy (LUCYB)
- Moonlight (MLBT)
- Wallyght (WLT)

Lichtschranken Beim Schließen erkennen sie Hindernisse und stoppen die Bewegung – das Tor fährt weder gegen ein Auto noch gegen Personen. - MoonBUS (MOFB)
Sender

Zur Fernbedienung des Tors.

- FloR (Flo2R-s, Flo4R-s)
- Era One (ON2E, ON4E)
- Era Flor (Flo2RE, Flo4RE)
- Era Inti (INTI2)

Empfänger Für die Fernbedienung des Tors erforderlich. - OXI
- SMXI
Antenne Für eine größere Reichweite der Fernbedienung. - in der Warnleuchte integriert LUCYB, MLBT
- nur Antenne ABFKIT, oder ABF
Tastatur Wenn Sie die Fernbedienung vergessen haben oder viele Fahrzeuge oder Personen zu Ihnen kommen und Sie nicht jedem eine Fernbedienung geben oder das Tor manuell öffnen möchten. - MOTXR

Anleitung für den Antrieb NICE Spinbus SN6041

Die Anleitung für den Antrieb NICE Spinbus SN6041 können Sie hier herunterladen:

Anleitung für den Antrieb NICE Spinbus SN6041

Anleitung zum Koppeln, Löschen und Speichern einer Fernbedienung im Speicher des Antriebsempfängers von NICE

NICE Spinbus auf einen Blick

Steuerung für den Antrieb Robusd 600NICE Spinbus ist eine Baureihe nicht reversierbarer elektromechanischer Getriebe- Garagentorantriebe. Sie werden ohne Steuerung geliefert. Die kompatible Steuerung ist die SNA4. Die Steuerungen verfügen über einen SM-Steckplatz fürEmpfänger Funksignal NICE SMXI, gegebenenfalls NICE OXI. Elektrische Anschlüsse für externe Geräte (Lichtschranken, Warnleuchte, usw.) wurden bei der Baureihe NICE Spinbus Garagentorantriebe durch den Einsatz der Technologie BlueBUS, die den Anschluss mehrerer Geräte an einen gemeinsamen Anschluss über nur ein zweiadriges Kabel ermöglicht, bei dem nicht einmal die Polarität beachtet werden muss. Der automatische Betrieb hängt von der Stromversorgung ab. Bei einem Stromausfall kann der Getriebemotor jedoch entriegelt und das Tor manuell bedient werden. Außerdem kann optional eine Ersatzbatterie NICE PS124dazugekauft werden, mit der sich der Torantrieb auch bei einem Stromausfall steuern lässt.

Antrieb auswählen – ist der Antrieb NICE Spinbus SN6041 für mein Tor geeignet?

Jedes Tor hat sein eigenes Konstruktionssystem (Sektionaltor, Schwingtor usw.) und seine Fläche und jeder Antrieb hat seine Grenzen. Auf dem Markt sind üblicherweise folgende Torarten erhältlich:

Sektionaltor Nicht ausschwingendes Schwingtor *
Sektionaltor Nicht ausschwingendes Schwingtor
Ausschwingendes Schwingtor
ohne Federn* mit Federn
Ausschwingendes Schwingtor Ausschwingendes Schwingtor mit Federn

* Für die Automatisierung eines nicht ausschwingenden Schwingtors sowie eines ausschwingenden Schwingtors ohne Federn muss am Tor ein Schwingarm NICE SPA5.

Antrieb NICE Spinbus SN6041 ist bei Wahl des passenden Zubehörs für folgende Torflächen und Flügelgrößen der jeweiligen Torarten geeignet:

  Sektionaltor Schwingtor
ausschwingend
Schwingtor
nicht ausschwingend
max. 17,7m2 max. 14,7m2 max. 13,5m2
Führungsschiene 3m

2,4m × 5,2m

2,8m × 4,2m
2,2m × 4,2m
Führungsschiene 4m 3,4m × 5,2m 3,5m × 4,2m 3,2m × 4,2m



Grundsätzlich Die Flügelgröße bestimmt die maximale Anzahl der Zyklen pro Stunde sowie der aufeinanderfolgenden Zyklen und gibt damit an, wie lange der Antrieb betrieben werden kann. Eine höhere Kraft (ein höheres Gewicht) verringert die Anzahl dieser Zyklen zusätzlich prozentual, da der Antrieb stärker beansprucht wird, und bestimmt außerdem die maximal zulässige Geschwindigkeit bei der jeweiligen Belastung. Der Antrieb ist mit einer Vorrichtung (Temperatursicherung) ausgestattet, die sowohl die Motortemperatur als auch die Umgebungstemperatur misst und die Anzahl der möglichen Zyklen entsprechend reduziert:

Zyklen pro Stunde
Anzahl aufeinanderfolgender Zyklen

Zum Anheben des Torflügels erforderliche Kraft*
Bis 250N 250–400N 400–500N 500–650N 650–800N

H
ö
h
e
d


e
s
T
o
rs

Bis 2m

20
10

18
9

14
7

8
4

5
2
2–2,5m 15
7
14
6
10
5
6
3
4
2
2,5–3m 12
5
11
4
9
3
5
2
3
1
3–3,5m 10
4
9
3
7
3
4
2
2
1

* 1Kg=9,81N, d. h. die zum Anheben des Torflügels erforderliche Kraft lässt sich durch Division durch 9,81 auch in Kilogramm angeben. Zum Beispiel 500N entspricht ca. 51Kg.

Montage des Antriebs NICE Spinbus SN6041

Montageart des Antriebs ist je nach Einbausituation unterschiedlich. Für ein Tor mit einer Höhe von bis zu 2,5 m wird eine Führungsschiene mit einer Länge von 3 m verwendet, für ein Tor mit einer Höhe von bis zu 3,5 m eine 4 m lange Führungsschiene. Die Führungsschiene kann auch an Konsolen befestigt werden, die an der Decke montiert sind, oder direkt an der Decke verankert werden mithilfe von NICE SNA16 Deckenhalterungen.

Verkabelung

Typische (optionale) Anschlusssituation des Antriebs mit Zubehör sieht für die einzelnen Torarten wie folgt aus:

Sektionaltor
Anschlusssituation bei einem Sektionaltor
Überstehendes Schwingtor* Nicht überstehendes Schwingtor*
Anschlusssituation bei einem überstehenden Schwingtor Anschlusssituation bei einem nicht überstehenden Schwingtor

* Für die Automatisierung eines nicht überstehenden Schwingtors und eines überstehenden Schwingtors ohne Federn muss am Tor ein NICE SPA5 Schwingarm.

Zubehörliste

  1. Spinbus-Antrieb
  2. Lichtschranken
  3. Lichtschranken am Pfosten
  4. Schaltleiste
  1. Warnleuchte mit integrierter Antenne
  2. Schlüsselschalter
  3. STEP-BY-STEP-Taster
  4. Fernbedienung



Verkabelungsliste

Verwendungszweck Typ Max. Länge
A. Warnleuchte mit Antenne

2×0,5mm2
1×Koaxialkabel

20m
20m (empfohlen: weniger als 5m)
B. Lichtschranken 2×0,5mm2 30m, über 30m: 2×1mm2
C. Schlüsselschalter 4×0,5mm2 50m (oder 2 Stück 2×0,5mm2)
D. Schaltleiste 2×0,5mm2 30m

Installation des Antriebs NICE Spinbus SN6041

Die mechanische Installation des Antriebs besteht aus drei Schritten:

  1. Voraussetzungen vor der Montage
  2. Montage der Führungsschiene
  3. Befestigung des Antriebs an der montierten Schiene
  4. Befestigung der Schiene mit dem Antrieb an der Decke

0. Voraussetzungen vor der Montage

I. Für die Montage des Antriebs wird ausreichend Platz benötigt. Insbesondere für die Führungsschiene müssen folgende Voraussetzungen erfüllt sein:

  • eine ausreichende Garagenlänge (C+D) für die Montage des Antriebs (ca. 3,5m bei einer 3m-Schiene, ca. 4,5m bei einer 4m-Schiene),
  • außerdem muss der Abstand zwischen dem höchsten Punkt des Tors und der Decke (A) mindestens 4cm und höchstens 40cm betragen
  • und der maximale Abstand der Führungsschiene von der Decke (B) sollte 40cm betragen (ein geringerer Abstand ist kein Problem; auch eine direkte Deckenmontage ist möglich).

Zur besseren Veranschaulichung siehe Abbildung:

Voraussetzungen vor der Montage NICE Spinbus 1/3

II. Außerdem muss ausreichend Platz für die Montage des Antriebskörpers vorhanden sein: III. Bei einem Schwingtor muss beim Öffnen der Abstand zwischen der Unterseite der Führungsschiene und dem höchsten Punkt des Torflügels (E) während der Bewegung mindestens 6,5cm und höchstens 30cm betragen:
Voraussetzungen vor der Montage NICE Spinbus 2/3 Voraussetzungen vor der Montage NICE Spinbus 3/3



Achtung: Sind die oben genannten Bedingungen nicht erfüllt, kann der Antrieb NICE Spinbus SN6041 nicht montiert werden. Gegebenenfalls muss eine alternative Befestigungslösung gefunden werden.

1. Montage der Führungsschiene

Beachten Sie die Anleitung für die jeweilige Schiene:

NICE SNA3X
(3x1m)
NICE SNA30
(3m)

3x1m-Führungsschiene NICE SNA3X

Details >

3m-Führungsschiene NICE SNA30

Details >



2. Befestigung des Antriebs an der montierten Schiene

1. Sie können den Antrieb auf drei Arten befestigen – je nachdem, welche Position für den verfügbaren Platz geeignet ist. 2. Befestigen Sie den Antrieb mit den vier mitgelieferten Schrauben 6,3x38 am Kopfstück zur Übertragung der Antriebsdrehung.
1. Sie können den Antrieb auf drei Arten befestigen – je nachdem, welche Position für den verfügbaren Platz geeignet ist. 2. Befestigen Sie den Antrieb mit den vier beiliegenden Schrauben 6,3x38 am Mitnehmer, der die Drehbewegung des Antriebs überträgt.

3. Montage der Führungsschiene mit Antrieb an der Decke

Anhand der gemessenen Werte für den Abstand der Führungsschiene zur Decke und zur Oberkante des Tors markieren Sie zwei Montagebohrungen genau in der Tormitte. Je nach Einbausituation können Sie die vordere Halterung befestigen:

An einem Profil können Sie Nieten verwenden. An einer Wand können Sie Dübel und Schrauben verwenden. Bei geeigneten baulichen Gegebenheiten können Sie die Führungsschiene auch direkt an der Decke befestigen.
An einem Profil können Sie Nieten verwenden. An einer Wand können Sie Dübel und Schrauben verwenden. Bei geeigneten baulichen Gegebenheiten können Sie die Führungsschiene auch direkt an der Decke befestigen.



Befestigen Sie nach dem Bohren der Montageöffnungen die vordere Halterung. Lassen Sie dabei das andere Ende der Führungsschiene mit dem Motor auf dem Boden und fahren Sie wie folgt fort:

1. Befestigen Sie die Montagewinkel mit Schrauben und Muttern. Wählen Sie an den Montagewinkeln die Bohrungen, die am besten zum Maß B passen. 2. Legen Sie mithilfe einer Leiter das andere Ende der Führungsschiene an die Decke und zeichnen Sie die Bohrungen der Montagewinkel an. Legen Sie die Führungsschiene anschließend wieder auf den Boden.
1. Befestigen Sie die Montagewinkel mit Schrauben und Muttern. Wählen Sie an den Montagewinkeln die Bohrungen, die am besten zum Maß B passen. 2. Legen Sie mithilfe einer Leiter das andere Ende der Führungsschiene an die Decke und zeichnen Sie die Bohrungen der Montagewinkel an. Legen Sie die Führungsschiene anschließend wieder auf den Boden.
3. Bohren Sie an den markierten Stellen die Löcher. Legen Sie die Führungsschiene mit Antrieb erneut mithilfe einer Leiter an und befestigen Sie die Montagewinkel an der Decke. 4. Vergewissern Sie sich, dass die Führungsschiene waagerecht ausgerichtet ist. Richten Sie sie gegebenenfalls aus und schneiden Sie die überstehenden Teile der Montagewinkel ab.
3. Bohren Sie an den markierten Stellen die Löcher. Legen Sie die Führungsschiene mit Antrieb erneut mithilfe einer Leiter an und befestigen Sie die Montagewinkel an der Decke. 4. Vergewissern Sie sich, dass die Führungsschiene waagerecht ausgerichtet ist. Richten Sie sie gegebenenfalls aus und schneiden Sie die überstehenden Teile der Montagewinkel ab.
5. Schließen Sie das Garagentor. Ziehen Sie den Entriegelungshebel des Laufwagens. 6. Schieben Sie den Laufwagen in eine Position, in der die Torhalterung im rechten Winkel zur Führungsschiene steht. Befestigen Sie die Halterung anschließend entsprechend dem Tormaterial am Torblatt.
5. Schließen Sie das Garagentor. Ziehen Sie den Entriegelungshebel des Laufwagens. 6. Schieben Sie den Laufwagen in eine Position, in der die Torhalterung im rechten Winkel zur Führungsschiene steht. Befestigen Sie die Halterung anschließend entsprechend dem Tormaterial am Torblatt.
7. Lösen Sie beide mechanischen Endanschläge. Schieben Sie den vorderen Endanschlag zum Laufwagen. Drücken Sie anschließend den Laufwagen in Schließrichtung und ziehen Sie den Endanschlag fest. 8. Öffnen Sie das Garagentor. Schieben Sie den hinteren Endanschlag zum Laufwagen und ziehen Sie ihn fest.
7. Lösen Sie beide mechanischen Endanschläge. Schieben Sie den vorderen Endanschlag zum Laufwagen. Drücken Sie anschließend den Laufwagen in Schließrichtung und ziehen Sie den Endanschlag fest. 8. Öffnen Sie das Garagentor. Schieben Sie den hinteren Endanschlag zum Laufwagen und ziehen Sie ihn fest.
9. Bewegen Sie das Torblatt und prüfen Sie, ob es sich leichtgängig bewegt, der Laufwagen nirgends schleift und keine übermäßige Kraft erforderlich ist. 10. Verlegen Sie gegebenenfalls das Entriegelungsseil des Antriebs an eine geeignete Stelle in der Garage. Dazu können Sie beispielsweise Ringschrauben verwenden.
9. Bewegen Sie das Torblatt und prüfen Sie, ob es sich leichtgängig bewegt, der Laufwagen nirgends schleift und keine übermäßige Kraft erforderlich ist. 10. Verlegen Sie gegebenenfalls das Entriegelungsseil des Antriebs an eine geeignete Stelle in der Garage. Dazu können Sie beispielsweise Ringschrauben verwenden.



Programmierung des Antriebs

Die Programmierung des Antriebs hängt von der mitgelieferten Steuerung ab. Mit dem Antrieb NICE Spinbus SN6041 sind folgende Steuerungen kompatibel:

SNA4

Details …

Programmierung …



Entriegelung des Antriebs NICE Spinbus SN6041

Bei einem Stromausfall können Sie das Tor nicht mit einer Fernbedienung. Daher können Sie den Antrieb mit dem Entriegelungshebel entriegeln und das Tor manuell bewegen:

1. Ziehen Sie den Entriegelungshebel des Laufwagens. 2. Bewegen Sie das Torblatt.
Ziehen Sie den Entriegelungshebel des Laufwagens. Bewegen Sie das Torblatt.



Austausch des Leuchtmittels am Antrieb NICE Spinbus SN6041

Trennen Sie den Antrieb vor dem Austausch vom Stromnetz und gehen Sie wie folgt vor:

1. Drücken Sie die weiße Abdeckung hinein und drehen Sie sie. 2. Schrauben Sie das alte Leuchtmittel heraus. Schrauben Sie anschließend ein neues 230V 60W-Leuchtmittel mit E27-Sockel ein.
1. Drücken Sie die weiße Abdeckung hinein und drehen Sie sie. 2. Schrauben Sie das alte Leuchtmittel heraus. Schrauben Sie anschließend ein neues 230V 60W-Leuchtmittel mit E27-Sockel ein.

Technische Daten des Antriebs NICE Spinbus SN6041

Modell NICE Spinbus SN6041
Typenbeschreibung Elektromechanischer Getriebemotor für den automatischen Betrieb von Garagentoren im privaten Bereich. Wird ohne Steuerung geliefert. Als Steuerung eignet sich die SNA4.
Zahnrad Durchmesser: 9,5mm
Anzahl der Zähne: 28
Kompatibel mit Führungsschienen: SNA3X, SNA30, SNA6
Drehmoment
[Kraft]
18Nm
[1000N] – erforderlich zum Anfahren des Torflügels
Nenndrehmoment
[Nennkraft]
9Nm
[560N] – erforderlich, um den Torflügel in Bewegung zu halten
Geschwindigkeit 0,20 m/s
Nenngeschwindigkeit 0,08 m/s
Begrenzung aufeinanderfolgender Zyklen 50 Zyklen/Tag (die Steuerung begrenzt die Anzahl anhand der Einschränkungen, siehe Antriebsauswahl)
Betriebszeitbegrenzung 3 Minuten (die Steuerung begrenzt die Zeit anhand der Einschränkungen, siehe Antriebsauswahl)
Stromversorgung 230V (+10% -15%) 50/60Hz

Leistungsaufnahme

370W (weniger als 2,2W im Standby-Modus)
Schutzklasse 1 – muss geerdet werden
Notstromversorgung optional erhältlich und installierbar Notstrombatterie NICE PS124
Beleuchtung Glühlampe 230V 60W, E27-Fassung
Ausgang für Warnleuchte

Je nach programmiertem Ausgang:

Ausgangstyp Spannung
Anzeige für geöffnetes Tor max. 24V 5W
Warnleuchte max. 12V 21W
elektrisches Türschloss max. 24V 10W
elektromagnetisches Schloss max. 24V 10W
BlueBUS-Ausgang ein Ausgang für 6 BlueBUS-Geräte
STOP-Eingang für Schließer, Öffner und Geräte mit konstantem Widerstand von 8,2KΩ
STEP-BY-STEP-Eingang (P.P., Schrittbetrieb) Schließer (Schließen löst den Befehl „Schrittbetrieb")
Funkempfänger ohne Empfänger, „SM“-Steckplatz für Empfänger NICE SMXI, NICE OXI usw.
Antenneneingang 52Ω für RG-58-Koaxialkabel (oder ähnlich)
Programmierfunktionen 4 Ein-/Aus-Funktionen (Programmierung der Ebene I.)
4 einstellbare Funktionen (Programmierung der Ebene II.)
Selbstdiagnosefunktionen



Betriebstemperatur -20°C bis +50°C
Einsatz in salzhaltigen, sauren und potenziell explosionsgefährdeten Umgebungen nein
Schutzart IP40 – für Innenräume oder gut geschützte Außenbereiche
Abmessungen 311×327×105 (B×T×H)
Gewicht 4,7kg
