Schneller Antrieb NICE Wingo WG3524 HS
NEU| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
373,97 € inkl. MwSt.
| Gewicht |
|---|
| 7,50 kg |
Produktbeschreibung Schneller Antrieb NICE Wingo WG3524 HS
NICE WINGO WG3524HS ist ein schneller elektromechanischer Einzelantrieb für einen Flügel eines Hoftors. Er gehört zu den Hi-Speed-Antrieben und verfügt über einen 24-V-DC-Motor mit magnetischem Encoder. Bei Standardmontage öffnet er 90° in etwa 10 Sekunden, ohne Anfahr- und Abbremszeit. Er ist selbsthemmend; bei Stromausfall kann er mit einem Schlüssel entriegelt werden. Steuerung und Sicherheitszubehör sind separat auszuwählen.
Wann ist der WINGO WG3524HS die richtige Wahl?
Wählen Sie den Antrieb anhand der Länge und des Gewichts eines einzelnen Torflügels, der Anzahl der Zyklen, dem Widerstand der Scharniere, der Füllung und der Windeinwirkung aus. Das Tor muss sich über den gesamten Bewegungsweg leicht von Hand bewegen lassen und darf nach dem Anhalten nicht von selbst anlaufen.
| Länge eines Torflügels | Bis zu 3 m, mit einem Gewicht gemäß Diagramm. |
|---|---|
| Gewicht eines Torflügels | Bis zu 200 kg bei einem kurzen Flügel; bei 3 m liegt die Grenze bei etwa 100 kg. |
| Betrieb | Bis zu 30 Zyklen/h bei Nennkraft; ein Zyklus umfasst Öffnen und Schließen. |
| Anzahl der Antriebe | Ein Antrieb pro Torflügel, zwei Antriebe für ein zweiflügeliges Tor. |

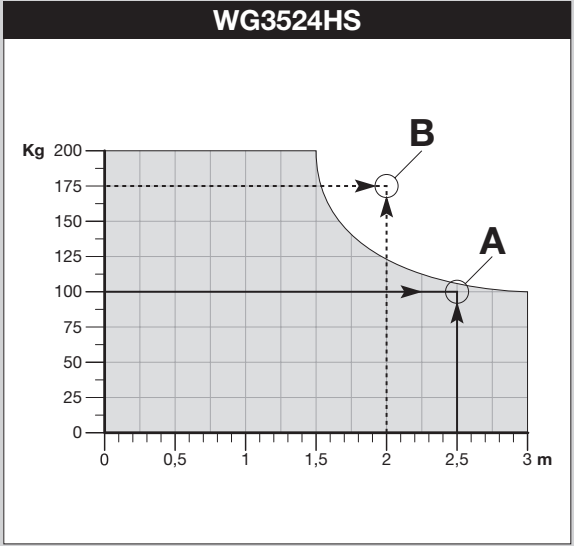

Die waagerechte Achse zeigt die Länge in Metern, die senkrechte das Gewicht in Kilogramm. Zulässig ist der graue Bereich. Punkt A zeigt eine geeignete Kombination; Punkt B liegt bereits außerhalb dieses Bereichs. Ein geschlossener Torflügel und Wind können die Eignung auch dann einschränken, wenn die Abmessungen eingehalten werden.
Steuerung für 24-V-Motor
Für diesen Antrieb ist die NICE MC824HR30 / MCA1R30 Steuerung vom Typ MC824H mit Unterstützung für magnetische Encoder vorgesehen. Die Steuerung wird mit 230 V ACversorgt; zum Motor führen 24 V DC. Der Motor wird nicht direkt ans Stromnetz angeschlossen. Die MC824L ist für andere Motoren vorgesehen und kann nicht als gleichwertiger Ersatz verwendet werden.
Der folgende Anschluss und Einlernvorgang gelten für die MC824HR30 mit 12 Motor-Type-Schaltern. Wenn Sie eine ältere Steuerung weiterverwenden, richten Sie sich nach der Kennzeichnung auf ihrer Platine. Die vollständigen Einstellungen finden Sie in der gemeinsamen Anleitung für MC824HR30.

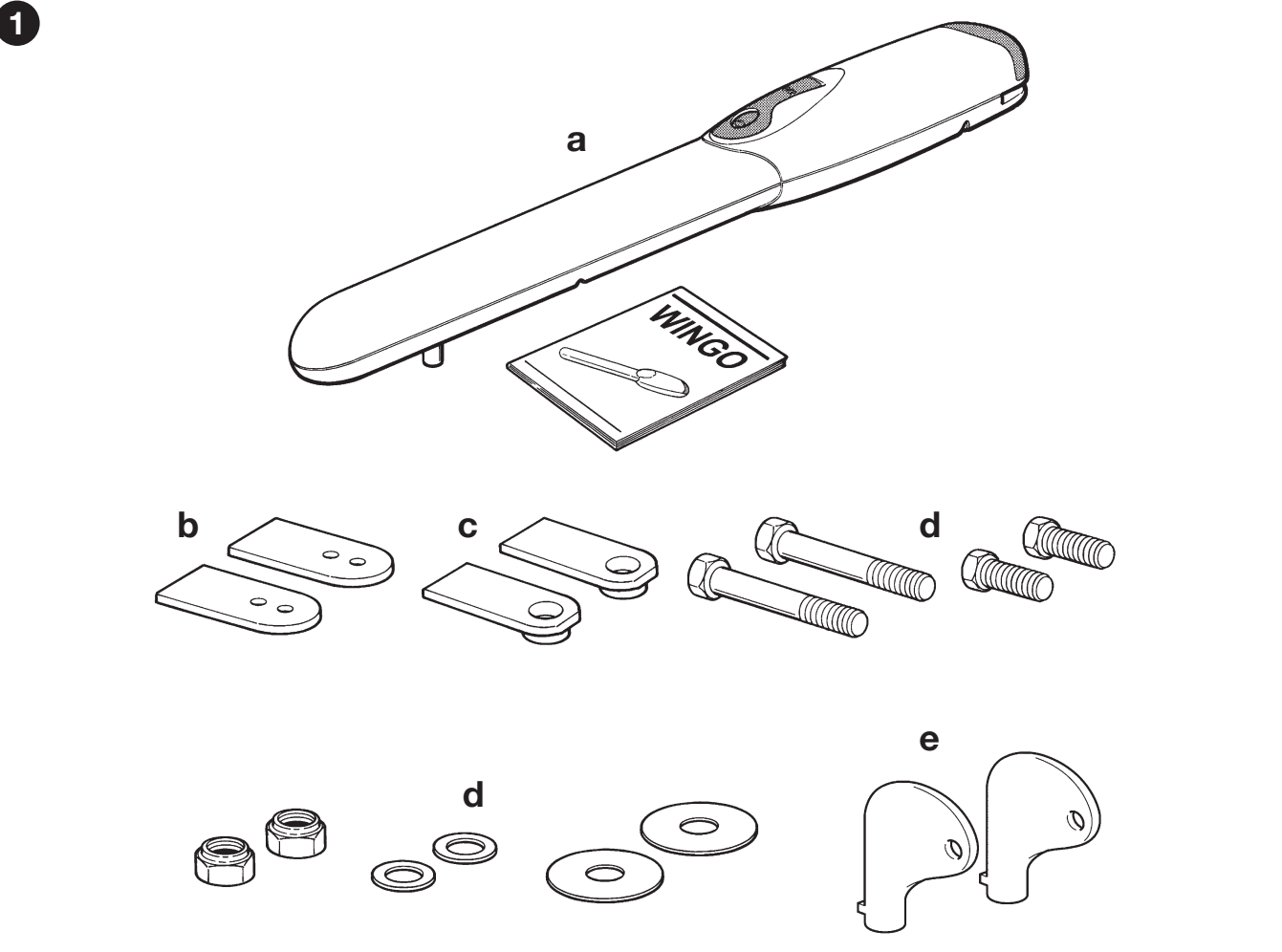

Lieferumfang des Einzelantriebs
Einzelner Antrieb mit Entriegelungsschlüsseln, vorderer und hinterer Konsole, Montageplatte, Befestigungsmaterial und vormontiertem mechanischem Öffnungsanschlag. Die für den jeweiligen Untergrund passenden Dübel und Anker sind entsprechend dem Material des Pfostens oder der Mauer auszuwählen.
Steuerung, Empfänger, Fernbedienungen, Lichtschranken und Warnleuchte sind nicht im Lieferumfang des Einzelantriebs enthalten. Die Anlage benötigt eine mechanisch festgelegte Öffnungs- und Schließposition; beim Öffnen kann der einstellbare Anschlag im Antrieb als Öffnungsanschlag dienen. Die komplette Ausstattung ist als Set erhältlich.
Sets für ein oder zwei Torflügel
Die aufgeführten Sets enthalten die MC824HR30, den OXIBD-Empfänger und die MYGO4-Fernbedienung. Die Version mit Lichtschranken enthält zusätzlich ein Paar EPMB; mit Zubehör auch die ELDC-Warnleuchte. Die Anzahl der Antriebe entspricht der Anzahl der Torflügel.
| Tor | Set |
|---|---|
| 1-flügelig | Basis |
| 1-flügelig | Mit Zubehör |
| 1-flügelig | Mit Lichtschranken |
| 2-flügelig | Basis |
| 2-flügelig | Mit Zubehör |
| 2-flügelig | Mit Lichtschranken |
I. Montage der hinteren Konsole
Montage, elektrischer Anschluss und Prüfungen sind qualifiziertem Fachpersonal vorbehalten. Trennen Sie vor Beginn der Arbeiten die Netzversorgung und gegebenenfalls die Notstrombatterie. Prüfen Sie die Stabilität des Torflügels, der Scharniere und der Befestigungspunkte. Abdeckung und Entriegelung müssen während der gesamten Lebensdauer zugänglich bleiben.

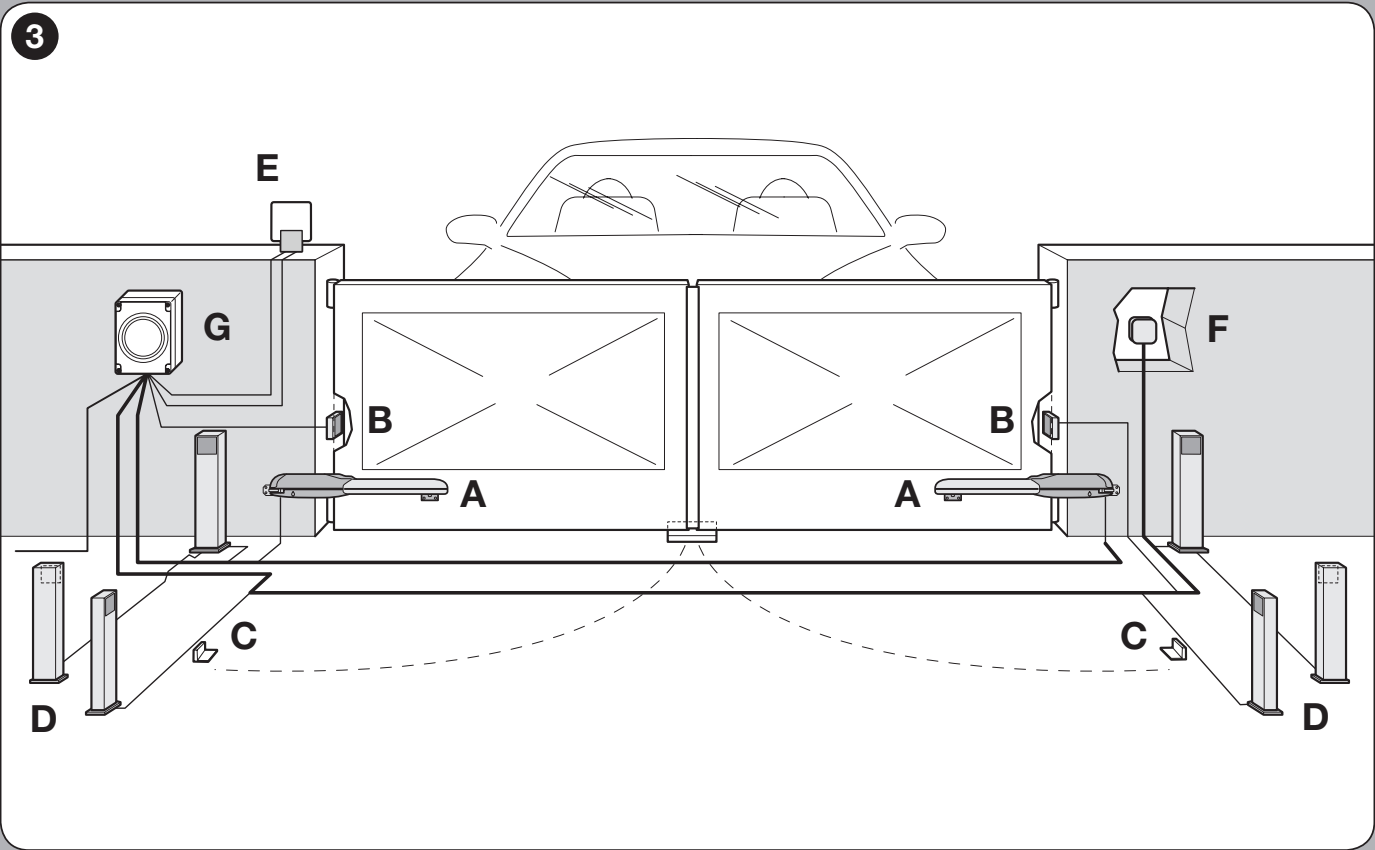

A Antriebe, B Lichtschranken, C Öffnungsanschläge, D Lichtschrankenpfosten, E Warnleuchte, F Bedienelement und G Steuergerät. Anzahl und Position der Sicherheitseinrichtungen legt ein Techniker passend zum jeweiligen Tor fest.

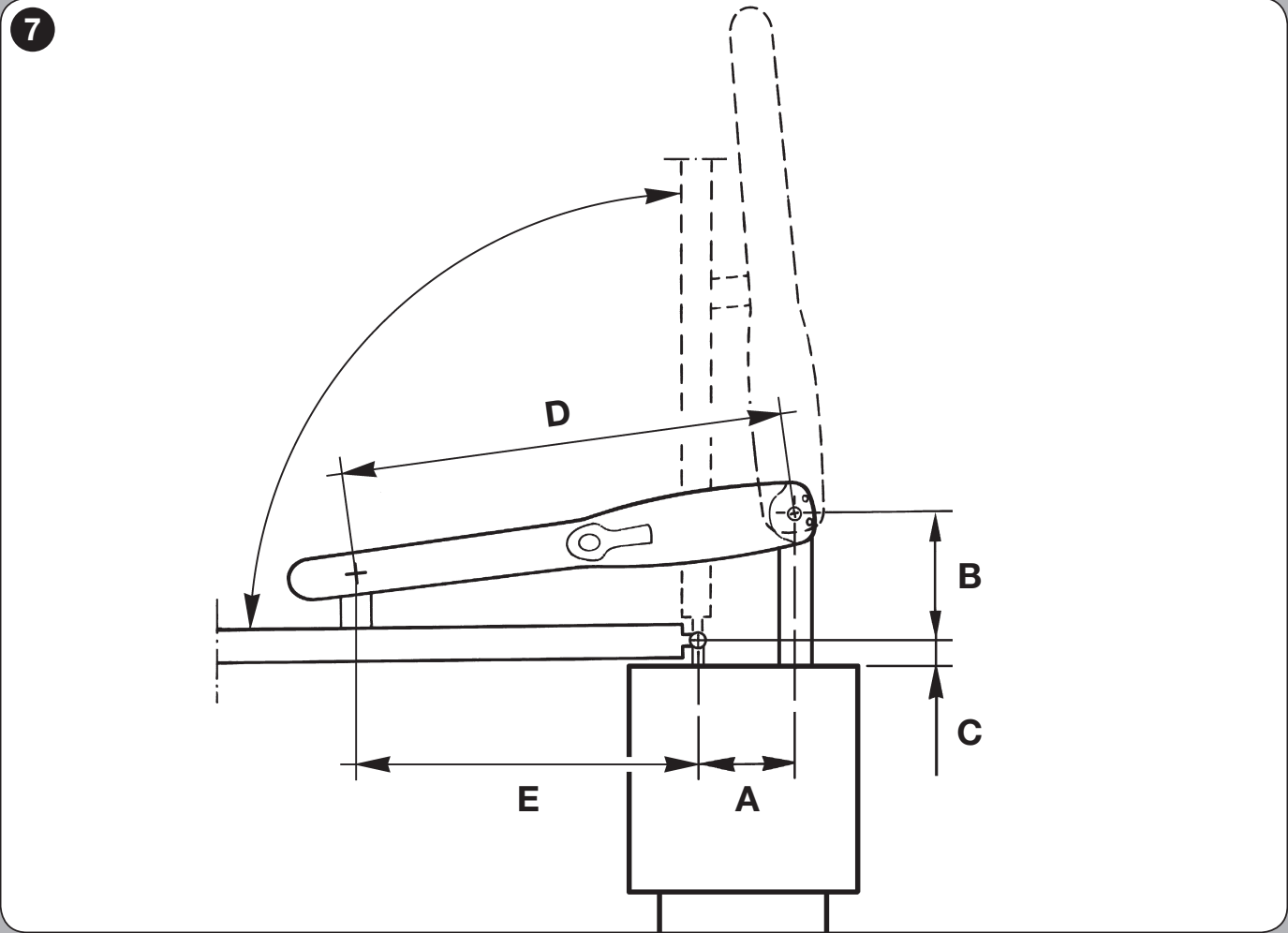

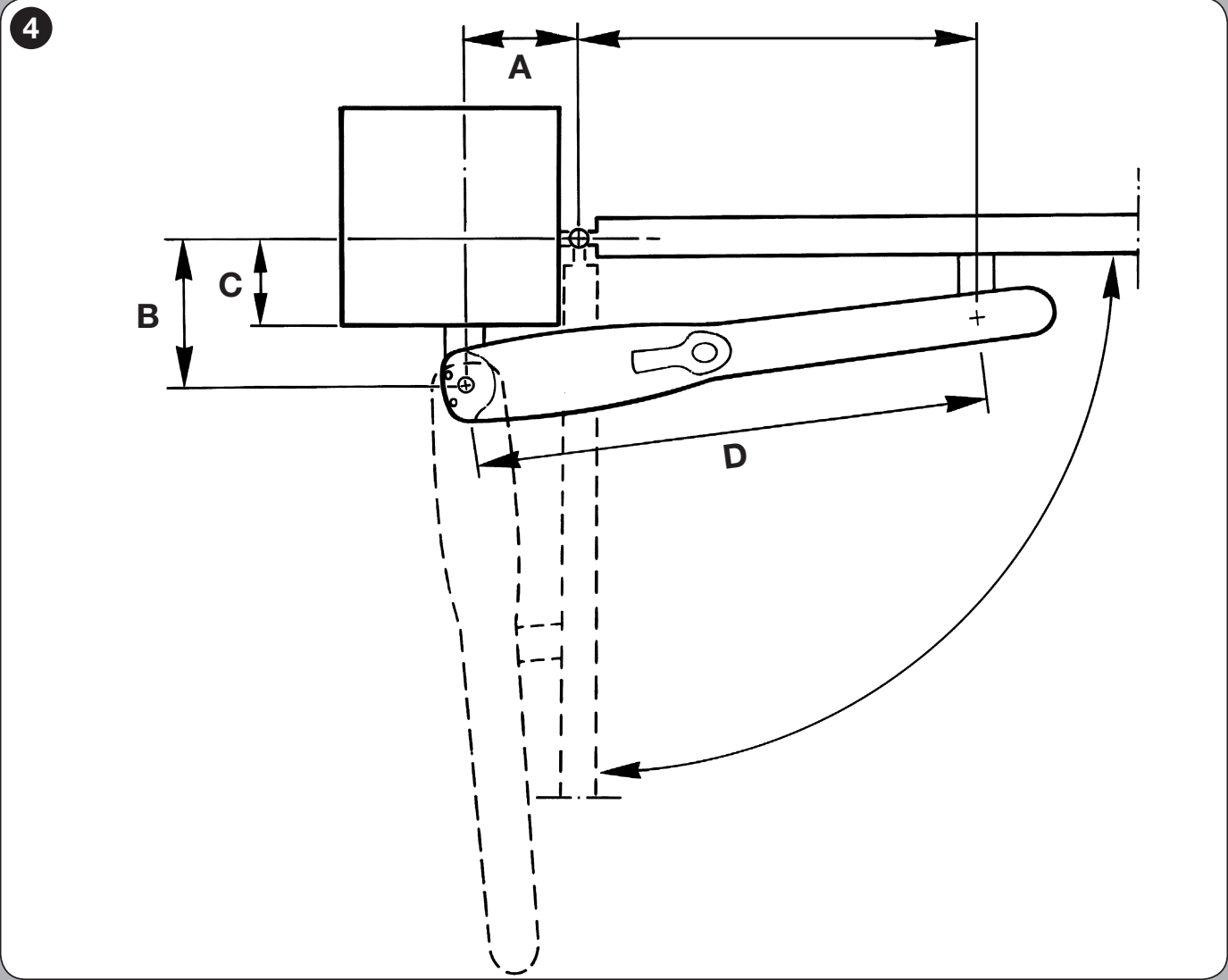

- Messen Sie C, den Abstand der Scharnierachse von der Montagefläche, wie in der Zeichnung dargestellt.

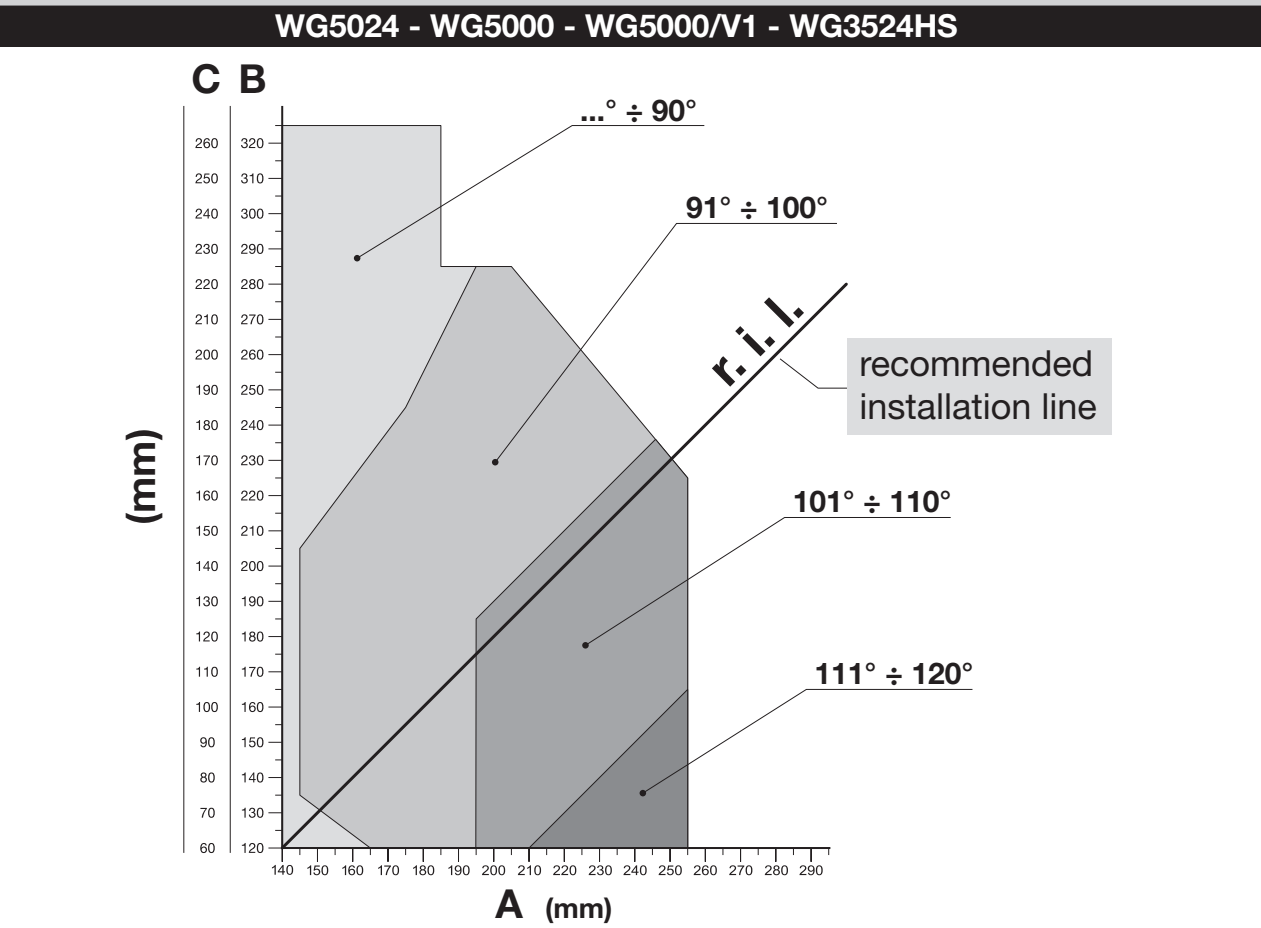

- Suchen Sie C in der Grafik und lesen Sie waagerecht B. Lesen Sie an der empfohlenen Montagelinie r.i.l. den erreichbaren Öffnungswinkel ab.
- Lesen Sie vom gewählten Punkt senkrecht A. A und B sollten ähnlich, idealerweise gleich groß sein. Die Abmessungen müssen innerhalb des zulässigen Bereichs der Grafik liegen.
- Prüfen Sie, ob ausreichend Platz für den gesamten Bewegungsbereich des Antriebs vorhanden ist und ob die vordere Konsole am festen Teil des Torflügels montiert werden kann.

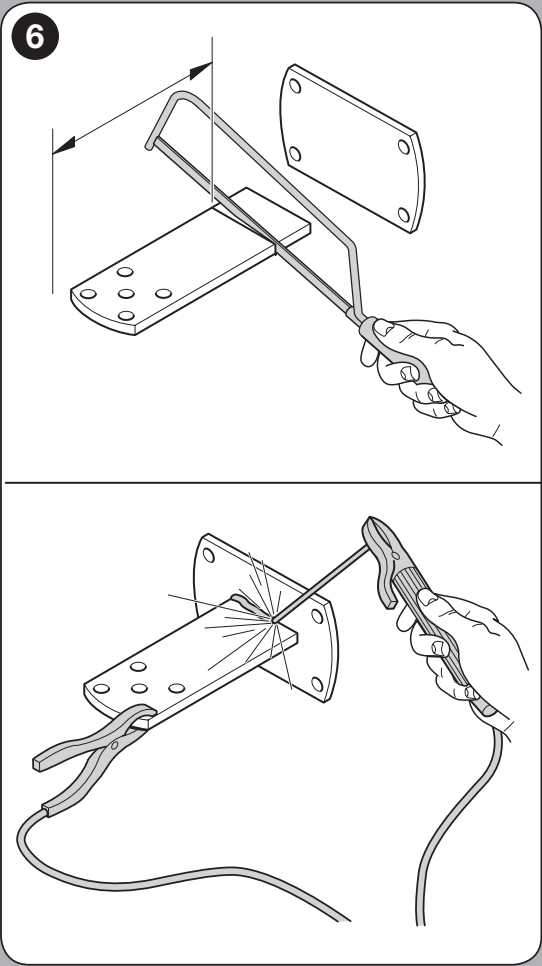

Die mitgelieferte hintere Konsole ist 150 mm lang. Sie wird entsprechend der Geometrie gekürzt und an die Montageplatte geschweißt; die Platte wird mit geeigneten Ankern befestigt. Wenn Sie einen größeren Abstand benötigen, wählen Sie die verlängerte hintere Konsole NICE PLA6. Auch nach dem Austausch müssen die in der Grafik angegebenen Abmessungen eingehalten werden.
Öffnung nach außen
Verwenden Sie für das Öffnen nach außen die Geometrie aus der folgenden Zeichnung und die verlängerte hintere Konsole PLA6. Ein Techniker prüft den Platz außerhalb der Durchfahrt, die korrekte Drehrichtung beider Antriebe und das Einlernen der Endlagen. Die üblichen Abmessungen für das Öffnen nach innen gelten nicht für diese Montage.
II. Vordere Konsole und Abmessungen
Für WG3524HS gilt das Einbaumaß D = 850 mm und die Beziehung E = D − A. D ist nicht der Hub der Kolbenstange. Schweißen Sie die vordere Konsole an den festen Teil des Torflügels; zum Anschrauben ist die NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

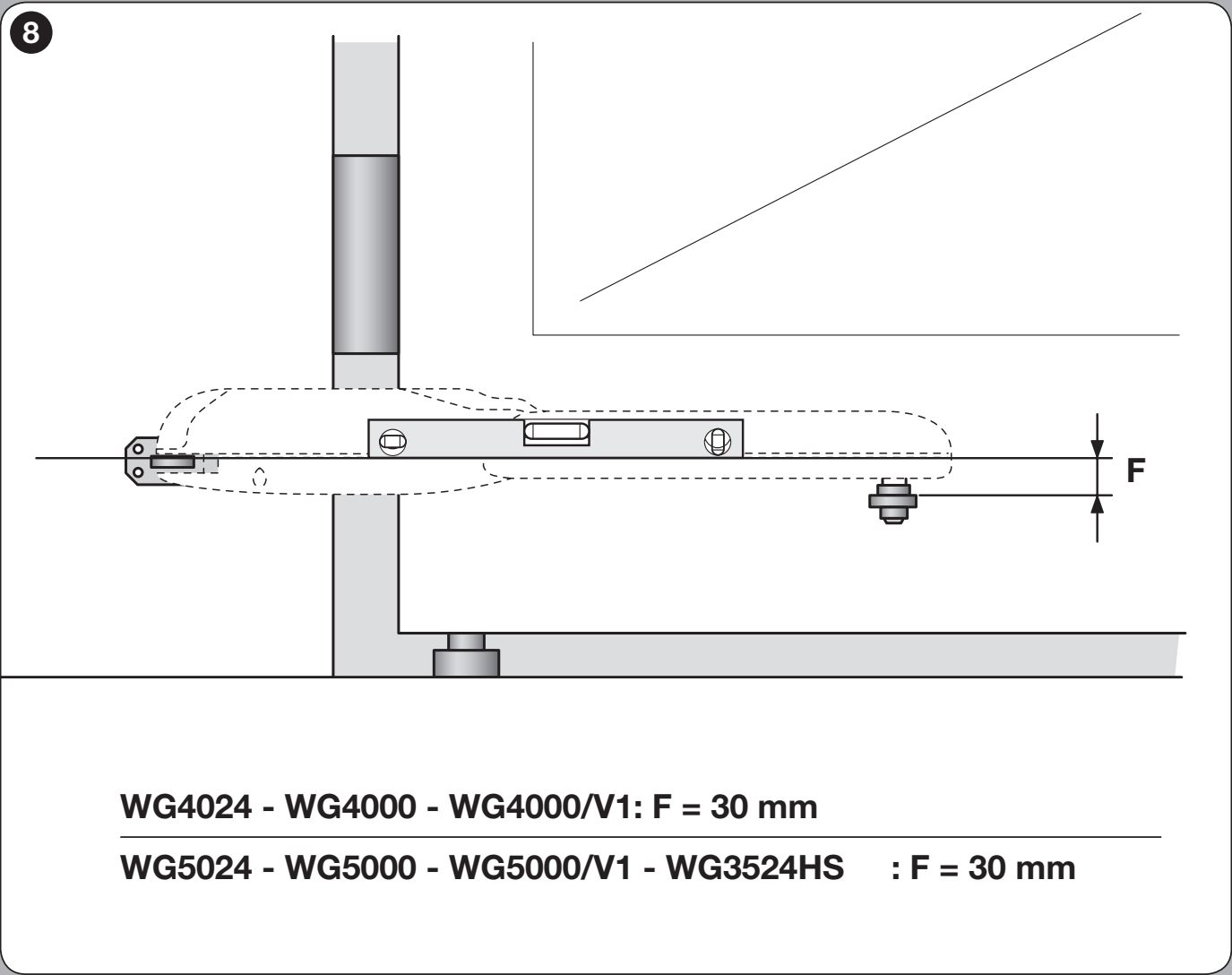

Die vordere Befestigung am Torflügel liegt um F = 30 mm tiefer als die hintere Befestigung. Der Antrieb muss dabei waagerecht sein; prüfen Sie seine Position vor dem endgültigen Befestigen der Konsolen mit einer Wasserwaage.

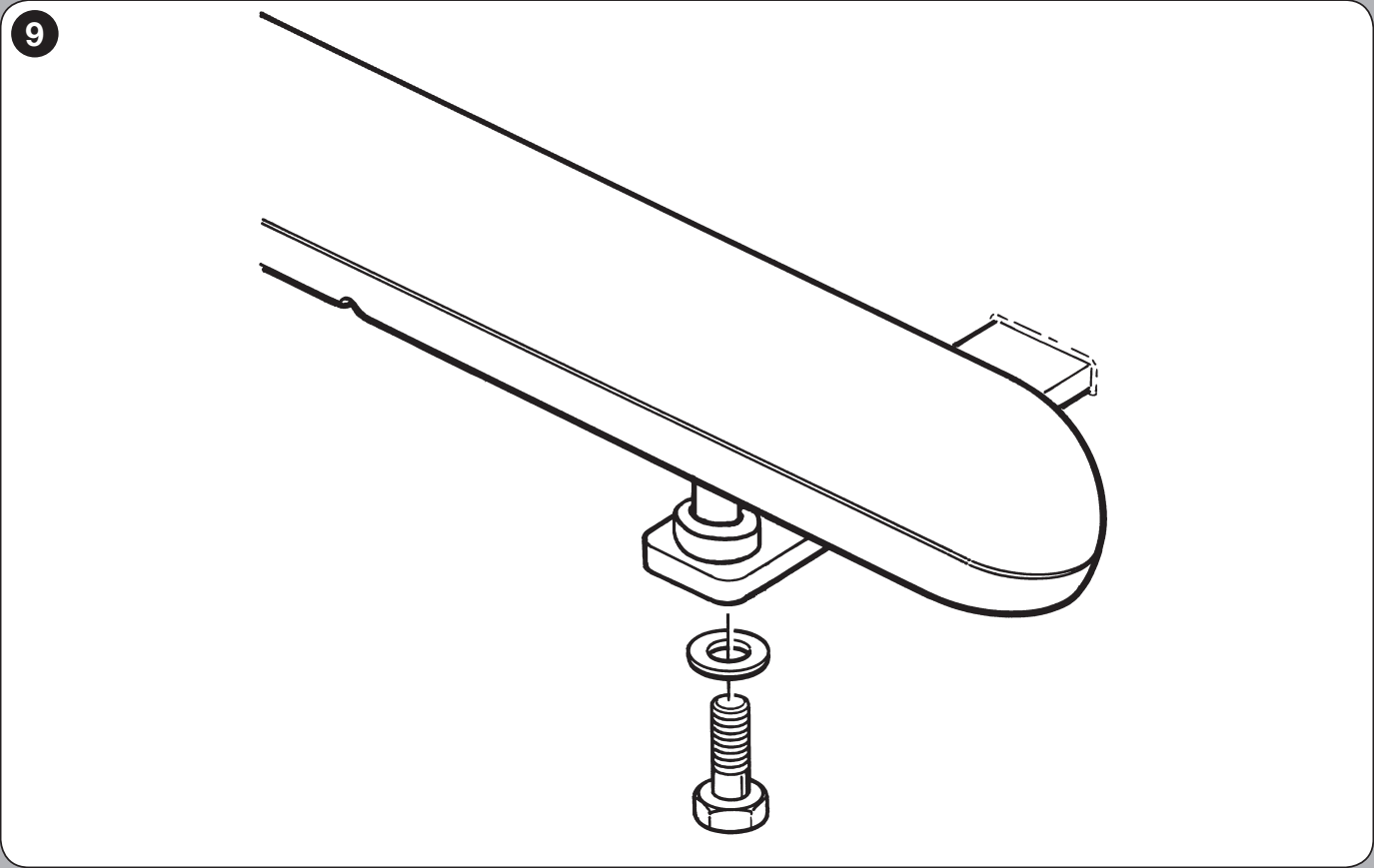

- Befestigen Sie den Antrieb mit der mitgelieferten Schraube, Unterlegscheibe und Mutter an der hinteren Konsole. Ziehen Sie die Mutter fest und lösen Sie sie um etwa 1/10 Umdrehung, damit das erforderliche Mindestspiel erhalten bleibt.

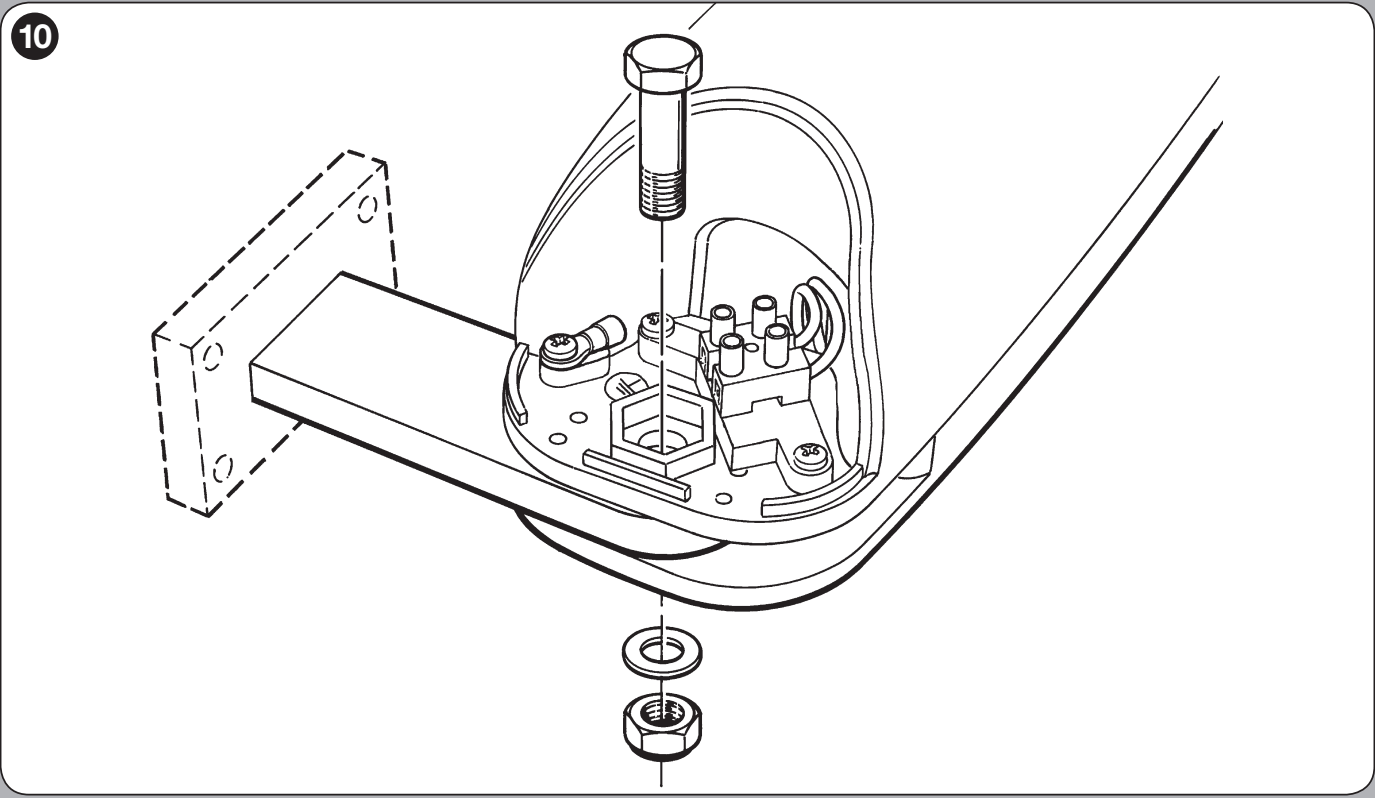

- Befestigen Sie den vorderen Teil mit den mitgelieferten Teilen gemäß Abbildung an der Konsole.
- Prüfen Sie den entriegelten Antrieb und den Torflügel von Hand über den gesamten Bewegungsweg. Sie dürfen nicht verkanten oder gegen den Pfosten stoßen.
III. Mechanische Anschläge
Der vormontierte, einstellbare Anschlag im Antrieb legt die Öffnungsposition fest und kann einen separaten Öffnungsanschlag am Tor ersetzen. Sorgen Sie für einen festen mechanischen Toranschlag in Schließrichtung. Beide Endlagen müssen zuverlässig begrenzt sein; verlassen Sie sich beim Schließen nicht auf den Endanschlag der Kolbenstange.
- Bei abgeschalteter Stromversorgung entriegeln Sie den Antrieb und lösen Sie die Anschlagschraube.
- Öffnen Sie den Torflügel von Hand bis zur gewünschten Position.

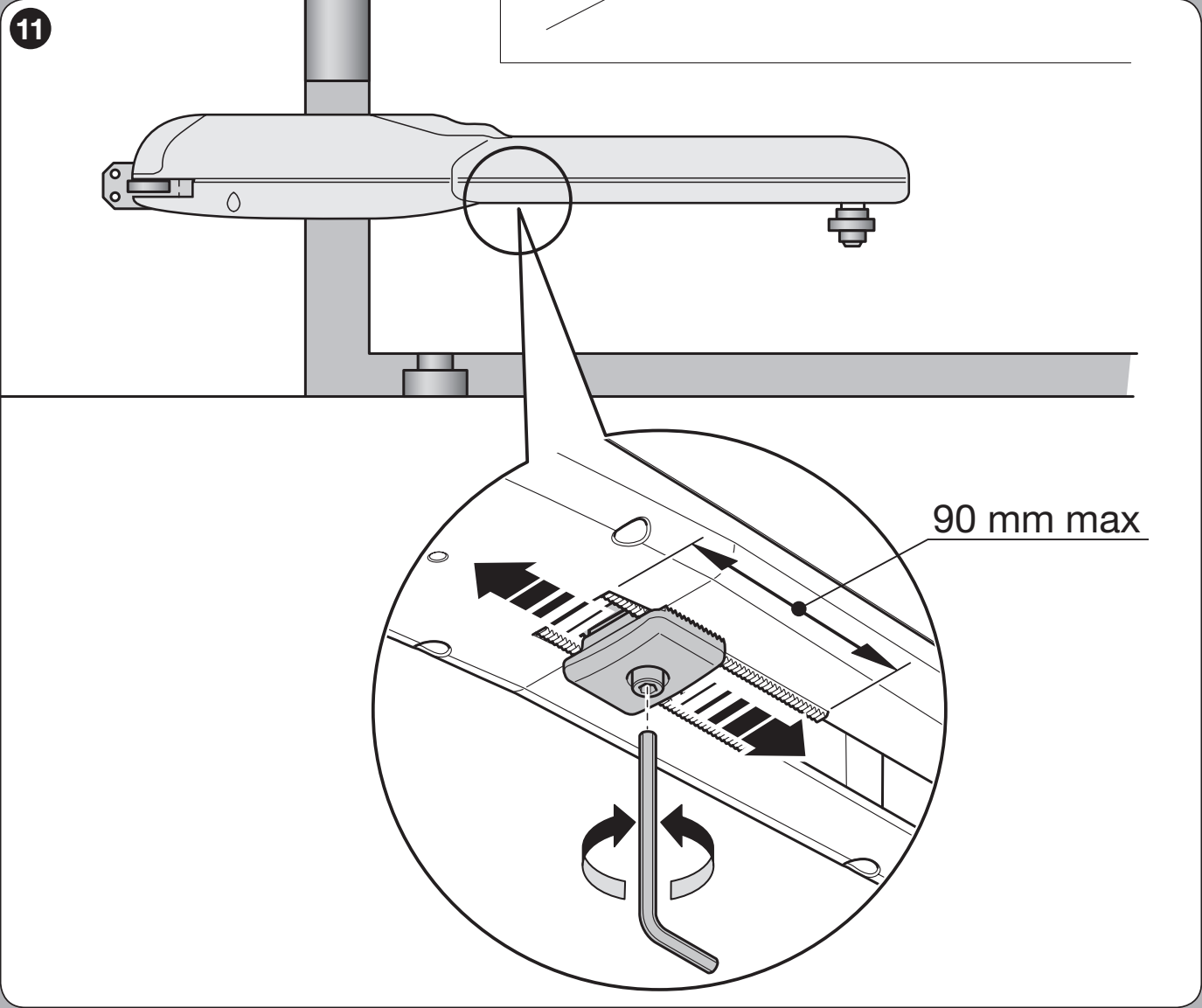

- Schieben Sie den Anschlag bis zum Bolzen und ziehen Sie ihn fest. Beachten Sie das Maß max. 90 mm im Detail. Dies ist nicht der Gesamthub des Antriebs, der 470 mm.
- Schließen Sie den Torflügel von Hand, verriegeln Sie den Antrieb und lernen Sie erst danach die Endlagen ein.

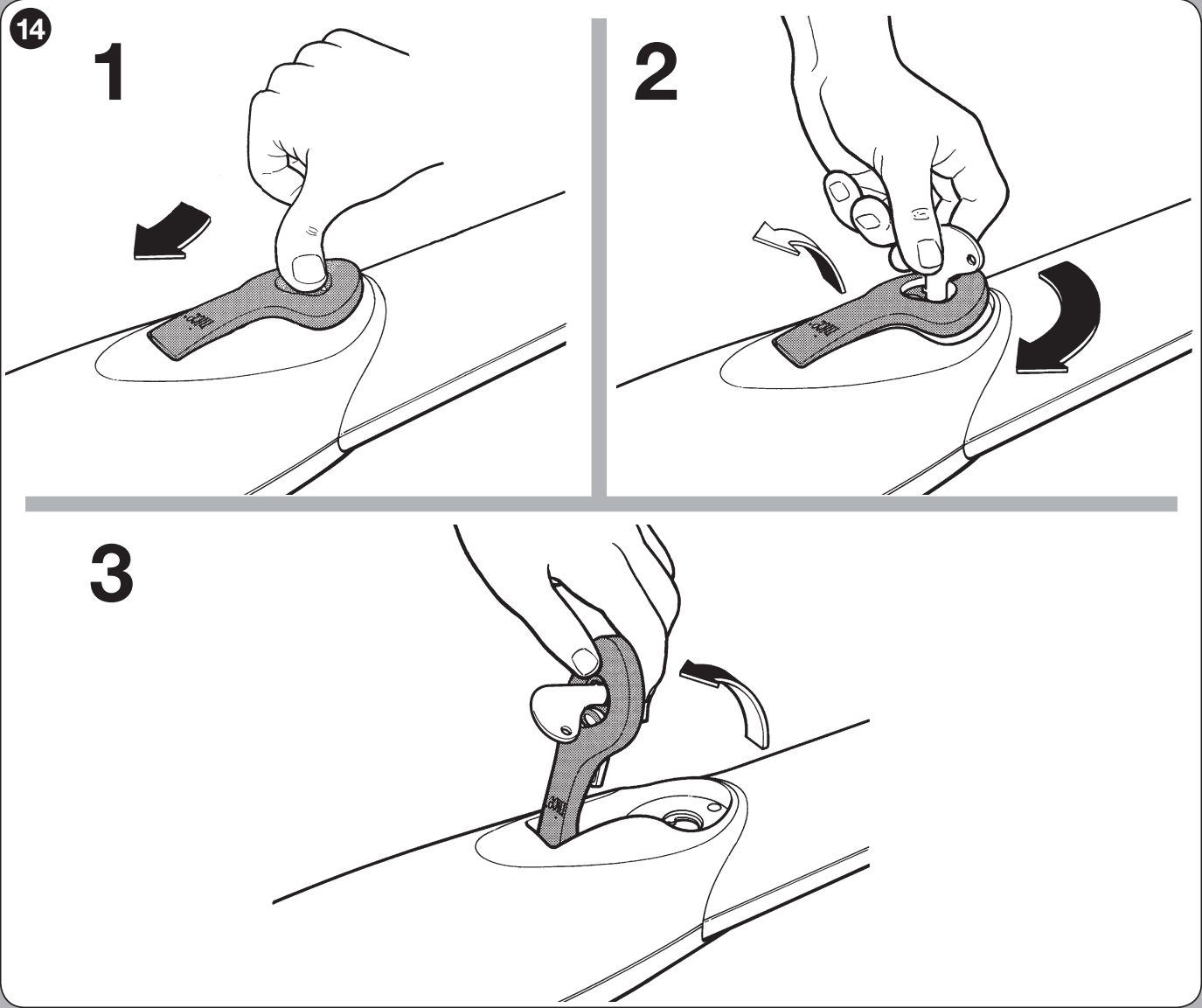

Manuelle Entriegelung bei Stromausfall
- Stoppen Sie das Tor, trennen Sie die Stromversorgung und sichern Sie den Torflügel gegen selbstständige Bewegung. Falls ein Elektroschloss vorhanden ist, entriegeln Sie es zuerst.
- Schieben Sie die Schlossabdeckung zur Seite, stecken Sie den Schlüssel ein und drehen Sie ihn im Uhrzeigersinn.
- Heben Sie den Griff an und führen Sie die Bewegung mit. Der Torflügel kann jetzt von Hand bewegt werden.
- Zum Wiedereinkuppeln senken Sie den Griff ab, drehen den Schlüssel gegen den Uhrzeigersinn, ziehen ihn ab und schließen die Abdeckung. Prüfen Sie die Verriegelung, bevor Sie den Motor wieder in Betrieb nehmen.
Wenn das Tor der einzige Zugang zum Grundstück ist, sorgen Sie bereits bei der Montage für einen Zugang zur Entriegelung.

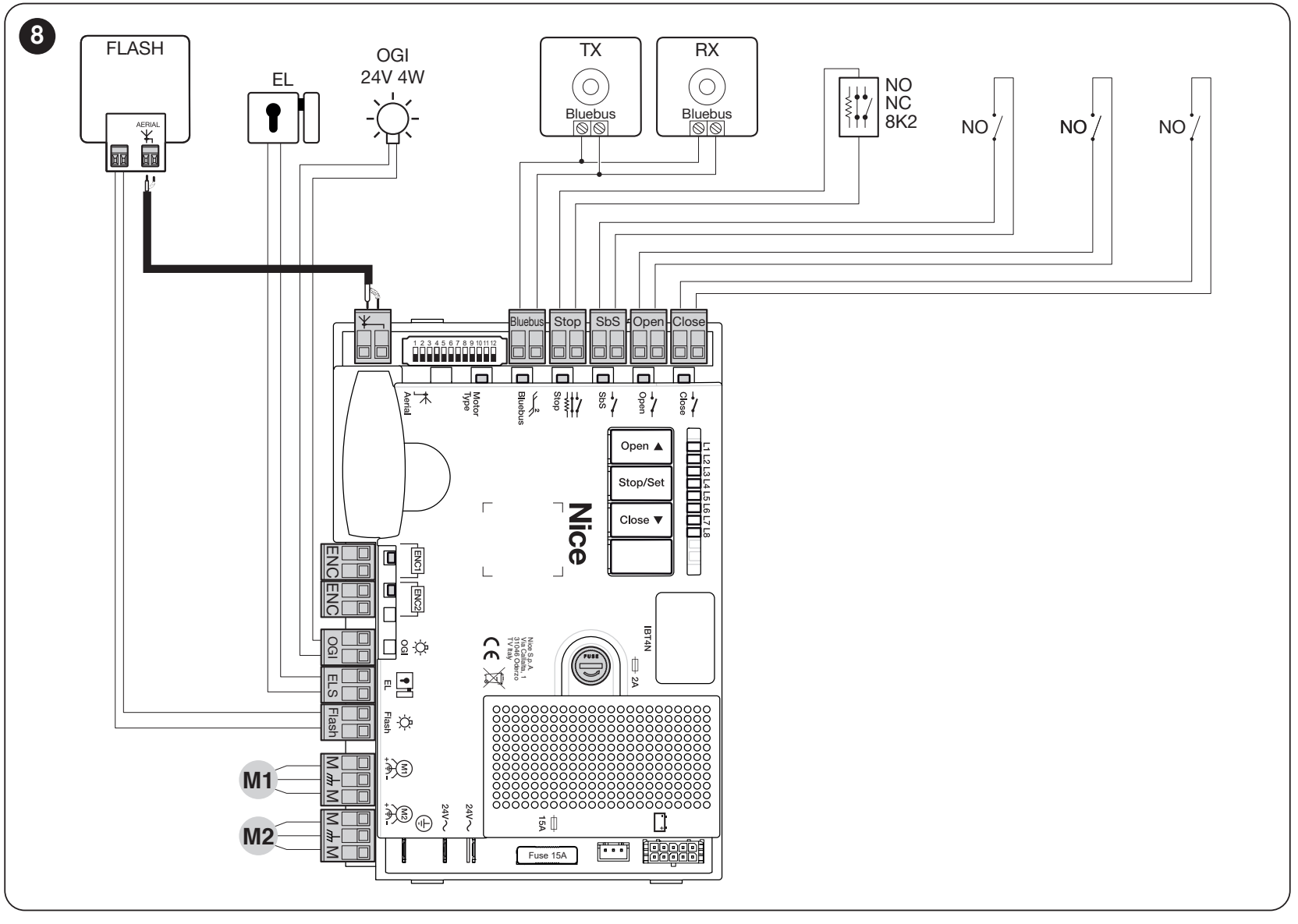

Verdrahtung mit MC824HR30
Trennen Sie die Netzleitung von den Signalkabeln. Schützen Sie die Kabel vor Wasser und Bewegung, sichern Sie sie in den Durchführungen und lassen Sie ausreichend Reserve. Die Stromversorgung muss über eine geeignete Absicherung und eine vollständige Trennmöglichkeit verfügen.
| Stromkreis | Kabel | Maximale Länge |
|---|---|---|
| 230-V-Zuleitung zur Steuerung | 3 × 1,5 mm² | 30 m |
| Je Motor + Encoder | 3 × 1,5 mm² + 2 × 1 mm² oder 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m; über 20 bis 40 m: 2 × 1 mm² |
| Warnleuchte | 2 × 0,5 mm² | 20 m |
| Schlüsselschalter | 2 Kabel mit je 2 × 0,5 mm² | 50 m |
| Elektroschloss | 2 × 1 mm² | 10 m |
| Antenne | RG58 | 20 m, empfohlen werden weniger als 5 m |
Details, einschließlich einer längeren Netzzuleitung, finden Sie in der Verdrahtung der MC824HR30. Prüfen Sie die Aderfarben anhand des jeweiligen Motors; die Encoderleitungen dürfen nicht an den Motorausgang angeschlossen werden.
Anschluss, Polarität und Lichtschranken
| M1/M2 und ENC1/ENC2 | Jeder Motor hat einen eigenen Motor- und Encoderanschluss. M2 öffnet zuerst, M1 schließt zuerst. Ein einzelner Motor wird an M2/ENC2 angeschlossen. |
|---|---|

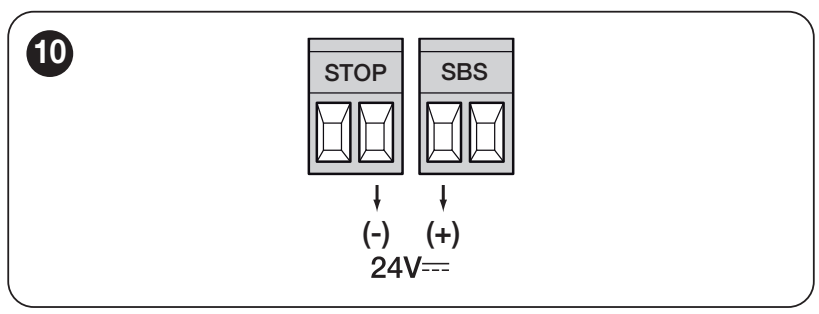

| Hilfsstromversorgung | Der linke Kontakt des SbS-Kontaktpaars ist + (Plus), der rechte Kontakt des STOP-Kontaktpaars ist − (Minus). 24 V DC −30/+50 %, maximal 200 mA. |
| BlueBUS | Zweidrahtanschluss der Lichtschranken, ohne Polarität. Jedes Paar muss entsprechend seiner Funktion korrekt adressiert sein. |
| STOP | Einlernbarer Sicherheitseingang für NO, NC oder 8,2 kΩ; der Anschluss richtet sich nach dem Gerät. |
| SbS / OPEN / CLOSE | Potenzialfreie NO-Befehle. An die Steuereingänge darf keine externe Spannung angelegt werden. |
| FLASH | 12 V DC / 21 W, geeignet ist ELDC. Prüfen Sie die Position von +/− anhand der Kennzeichnung am jeweiligen Ausgang und an der Warnleuchte. |
| ELS / OGI | ELS: 12 V AC / 15 VA, ohne +/−. OGI 24 V / 4 W ist ein programmierbarer Ausgang; der Anschluss muss der gewählten Funktion entsprechen. |
Die Plus- und Minuspositionen beziehen sich auf die Hilfsstromversorgung an den genannten Kontakten; sie sind keine Anleitung zum Überbrücken von Eingängen. Bei BlueBUS, Encodern und potenzialfreien Kontakten gibt es diese Aufteilung in +/− nicht.
Verwenden Sie für die aktuelle Konfiguration zum Beispiel Lichtschranken EPMB. Weitere Optionen sind EPSB, EPLB und F210B. Die Funkmodelle EPMOW benötigen die Schnittstelle IBW. Anschluss und Adressen finden Sie im Abschnitt BlueBUS.
Erstinbetriebnahme mit MC824HR30
1. Den richtigen Motortyp auswählen

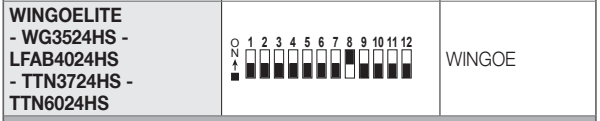

Stellen Sie bei getrennter Stromversorgung für den WG3524HS Folgendes ein: Motor Type: DIP 8 ON, DIP 1–7 und 9–12 OFF. Dies ist keine Einstellung der Funktionen L1–L8.

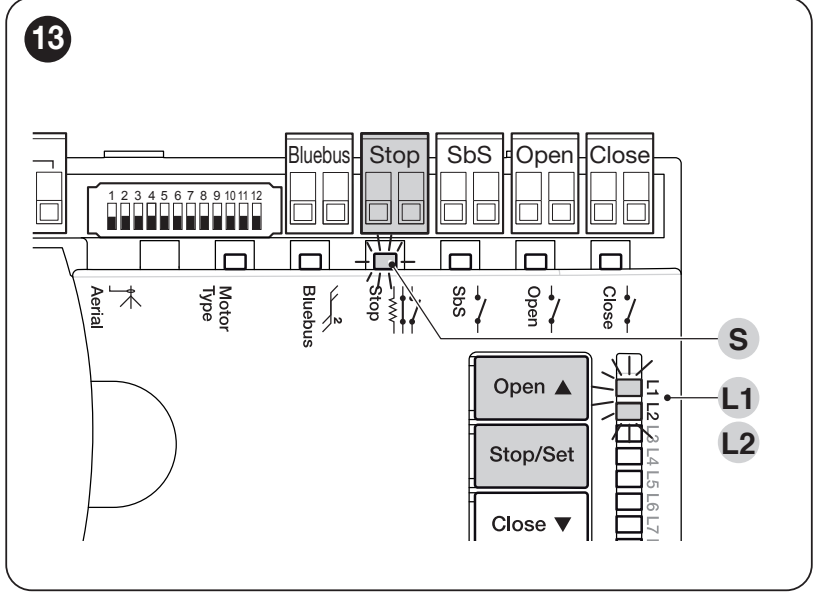

2. Geräte einlernen
- Prüfen Sie die Motor-/Encoderanschlüsse, Endanschläge und die Funktion der Sicherheitseinrichtungen. Schalten Sie die Stromversorgung ein.
- Halten Sie Open + Stop/Set. Wenn L1 und L2 nach etwa 3 Sekunden schnell blinken, lassen Sie die Tasten los.
- Warten Sie, bis der Vorgang abgeschlossen ist. Die STOP-LED muss leuchten und L1/L2 müssen erlöschen. Wiederholen Sie den Einlernvorgang, nachdem Sie eine Sicherheitseinrichtung geändert haben.
3. Automatisches Einlernen der Positionen
- Halten Sie Stop/Set + Close, bis L3/L4 nach etwa 5 Sekunden schnell zu blinken beginnen. Lassen Sie die Tasten los.
- Beobachten Sie den gesamten Ablauf: langsames Schließen von M1, dann M2, langsames Öffnen von M2 und M1 und schließlich schnelles Schließen beider Flügel.
- Wenn Richtung oder Reihenfolge nicht stimmen, brechen Sie den Lernvorgang mit der Taste Open oder Close ab und trennen Sie die Stromversorgung. Ein Techniker korrigiert die Motordrehrichtung; bei vertauschter Reihenfolge müssen sowohl die Motorstecker als auch die zugehörigen Encoder-Stecker vertauscht werden. Der einzelne Motor bleibt an M2/ENC2 angeschlossen.
- Nach ordnungsgemäßem Abschluss erlöschen L3/L4. Wenn PHOTO/STOP ausgelöst wurde und L1 leuchtet, beseitigen Sie die Ursache und wiederholen Sie den Lernvorgang.
Manuelles und gemischtes Einlernen, Verzögerungspositionen und genaue Korrekturen finden Sie in der Anleitung zu den Positionen der MC824HR30. Führen Sie vor der Übergabe vollständige Tests durch, nicht nur eine einzige erfolgreiche Fahrt.
Einstellungen und Fernbedienungen
Stellen Sie die automatische Schließung, die Pause, die Geschwindigkeit, die Kraft und weitere Funktionen gemäß der Programmieranleitung der MC824HR30. Erhöhen Sie die Kraft nicht, um ein schwergängiges Tor auszugleichen. Nach einer Änderung müssen die Sicherheitsprüfungen wiederholt werden.
Die Steuerung benötigt einen Funkempfänger. Aktuelle Sets enthalten OXIBD und MYGO4. Für die bidirektionale Kommunikation mit OXIBD eignet sich die ON3EBD. Beibehalten werden kann der OXI mit den passenden Fernbedienungen; OXILR erfordert Fernbedienungen der Familie ONE LR.
Weitere verfügbare Optionen sind INTI2, ON2E, FLO2RE und NICEWAY; die Auswahl richtet sich nach dem Empfänger und seiner Codefamilie. Die Frequenz allein gewährleistet keine Kompatibilität. Führen Sie die Kopplung gemäß der Anleitung für Empfänger und Antenne.
Schließen Sie bei OXIBD die externe Antenne direkt an die Antennenanschlüsse des Empfängers an. Beachten Sie die Kennzeichnung von Innenleiter und Abschirmung des Koaxialkabels; es handelt sich nicht um einen +/−-Stromanschluss.
Ergänzung des Zubehörs
| Warnleuchte | ELDC für den entsprechenden DC-Ausgang. WLT darf nur an eine Spannung und für eine Funktion angeschlossen werden, die laut Anleitung unterstützt werden; nicht direkt an 230 V. |
|---|---|
| Lichtschranken | EPMB und weitere kompatible BlueBUS-Geräte. |
| Halterungen | PLA6 für die erforderliche Verlängerung der hinteren Befestigung; PLA8 für die vordere Befestigung mit Schrauben. |
| Service-Schnittstelle | IBT4N und OVIEW für fachgerechte Einstellungen und Diagnosen. |
Betrieb bei Stromausfall
Die MC824HR30 unterstützt die NICE-Pufferbatterie PSS324. Die ältere PS324 wird über CABLA11 angeschlossen; bei dieser Batterie muss die Standby-Funktion deaktiviert sein. Geben Sie bei der Auswahl eines Ersatzes immer die genaue Bezeichnung der Steuerung und der Batterie an.
Führen Sie den Anschluss bei getrenntem Netzanschluss und abgetrennter Batterie durch. Die Betriebsdauer hängt vom Zustand der Batterie und der Belastung des Tors ab. Einzelheiten finden Sie in der Anleitung zur Notstromversorgung der MC824HR30; ohne Batterie steht weiterhin die manuelle Entriegelung.
Wenn das Tor nicht ordnungsgemäß funktioniert
| Symptom | Zu prüfen |
|---|---|
| Der Motor bewegt sich nicht | Stromversorgung der Steuerung, Sicherung gegen Entriegelung, STOP und Lichtschranken prüfen; lassen Sie den Motor nach einer Überlastung abkühlen und beseitigen Sie die Ursache. |
| Die Torflügel bewegen sich in der falschen Reihenfolge | M2/ENC2 öffnet zuerst, M1/ENC1 schließt zuerst; Prüfung und Änderungen nur bei getrennter Stromversorgung. |
| Das Tor stoppt oder kehrt die Richtung um | Hindernis, Wind, schwergängige Scharniere, Lichtschranken, Anschläge und Encoder-Verbindung prüfen. |
| L1/L2 oder L3/L4 blinken | Das Einlesen der Geräte oder Positionen ist noch nicht abgeschlossen; führen Sie den entsprechenden Schritt aus. |
| Die Warnleuchte meldet eine Störung | Die Diagnosetabelle der MC824HR30 erläutert die Anzahl der Blinksignale und die Reaktion. |
Bei einer gewöhnlichen Störung ist ein Reset nicht der erste Schritt. Beim Löschen der Einstellungen müssen Einlernen und Sicherheitsprüfung erneut durchgeführt werden; Funkfernbedienungen werden separat im Empfänger verwaltet.

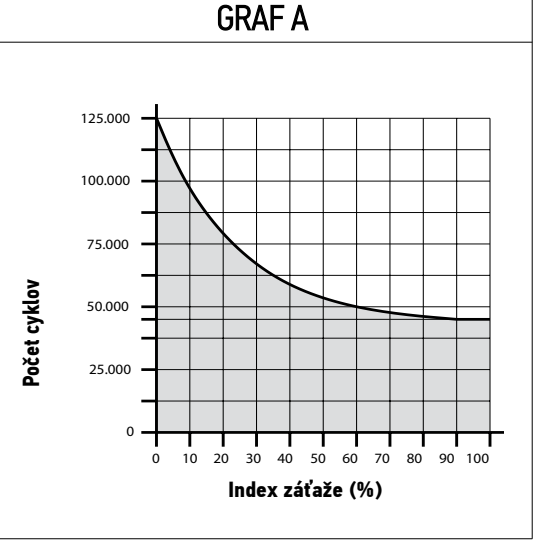

Richtwert für die Lebensdauer
Addieren Sie die entsprechenden Indizes innerhalb der zulässigen Torabmessungen. Berücksichtigen Sie weitere Einflussfaktoren, wenn sie mit einer Wahrscheinlichkeit von mehr als 10 % auftreten. Das Diagramm zeigt die ungefähre Anzahl der Zyklen bei regelmäßiger Wartung; es ist weder eine Garantie noch eine Angabe in Jahren.
| Einflussfaktor | Index |
|---|---|
| Torflügel über 100 bis 200 kg | 10 % |
| Länge 1–2 m | 10 % |
| Länge über 2 bis 3 m | 20 % |
| Über 40 °C / unter 0 °C oder Luftfeuchtigkeit über 80 % | 20 % |
| Geschlossene Torfüllung | 15 % |
| Windige Umgebung | 15 % |
Bei der Auswahl müssen Sie weiterhin innerhalb des Diagramms für zulässige Länge und Gewicht bleiben. Der Lebensdauerindex erlaubt kein schwereres oder längeres Torblatt.
Prüfungen, Sicherheit und Wartung
Der Techniker prüft den gesamten Bewegungsbereich, die Anschläge, die Entriegelung, die Lichtschranken, den STOPP und die Aufprallkräfte. Bei der manuellen Prüfung gemäß Motoranleitung sind 390 N die obere Prüfgrenze für die manuelle Bewegung und kein Zielwert für die Aufprallkrafteinstellung. Er übergibt die Anleitung und zeigt die sichere Entriegelung.
Führen Sie die Kontrolle spätestens alle 6 Monatedurch, bei intensiver Nutzung häufiger. Gemäß Anleitung werden Halterungen, Schrauben, Korrosion, Scharniere, Zustand und Schmierung der Schnecke, Kabel, Anschläge und alle Schutzeinrichtungen überprüft. Trennen Sie vor der Wartung die Stromversorgung und den Akku.
Betreten Sie während der Bewegung nicht den Bewegungsbereich der Torflügel. Bewahren Sie die Bedienelemente außerhalb der Reichweite von Kindern auf und bedienen Sie das Tor nicht, wenn Sie den Durchfahrtsbereich nicht einsehen können. Befindet sich im Torflügel eine Schlupftür, muss deren Öffnung den Anlauf des Antriebs verhindern. Setzen Sie bei einer Störung die Automatik außer Betrieb und rufen Sie den Kundendienst; überbrücken Sie keine Schutzeinrichtungen.
Technische Daten WG3524HS
| Modell | NICE WINGO WG3524HS |
|---|---|
| Motor | 24 V DC; kein direkter Anschluss an 230 V |
| Kraft | Max. 1 500 N, Nennkraft 650 N |
| Geschwindigkeit | 0,040 m/s im Leerlauf; etwa 10 s / 90° ohne Anfahren und Abbremsen bei Standardmontage |
| Leistungsaufnahme / Strom | Max. 120 W / 5 A; Nennwert 72 W / 3 A |
| Zyklus | Bis zu 30 Zyklen/h bei Nennkraft |
| Hub | 470 mm |
| Schutzart | IP44 |
| Betriebstemperatur | −20 bis +50 °C |

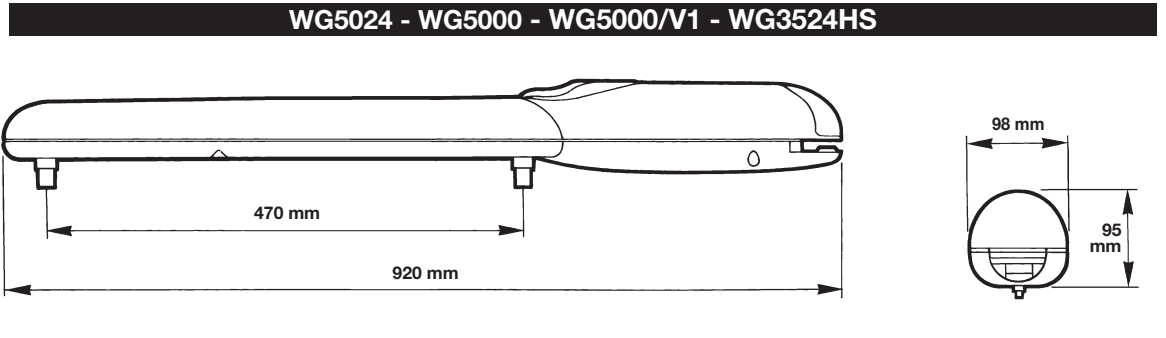

| Abmessungen | 920 × 98 × 95 mm |
| Gewicht | 6 kg |
Wir helfen Ihnen bei der Auswahl anhand der Abmessungen, des Gewichts, der Füllung, der Nutzungshäufigkeit und der Scharnierposition. Kontaktieren Sie uns mit diesen Angaben und einem Foto des Montageorts.
