Set für den Bau eines freitragenden Schiebetors bis 4,5 m, ZN-C-Profil und NICE Robus RBS Antrieb
TOP| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
| Verfügbare Varianten für das Produkt Set für den Bau eines freitragenden Schiebetors bis 4,5 m, ZN-C-Profil und NICE Robus RBS Antrieb | ||
| Führungsart: |
Obere Führung verwenden Sie, wenn die Füllung Ihres Tores (z. B. Holzlatten, Lexan, Streckmetall) nicht über das Tor hinausragt. Sie befestigen sie am vorhandenen Zaun oder an einem Ausrichtpfosten. |
|
|---|---|---|
|
Seitliche
Führung Obere
Führung |
||
| Art der Laufrollen: |
Die Laufrollen können Sie wählen aus Nylon oder aus Metall. Nylonlaufrollen ermöglichen eine hohe Belastbarkeit des Tores, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. |
|
|
Nylon
rollen Metall
rollen |
||
909,81 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 70×70×4mm | 74 kg |
959,17 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 80×80×5mm | 74 kg |
Produktbeschreibung Set für den Bau eines freitragenden Schiebetors bis 4,5 m, ZN-C-Profil und NICE Robus RBS Antrieb
Komponentensatz zur Herstellung eines freitragenden Schiebetors in höchster Qualität mit hoch zuverlässigen Schwerlastlagern. C-Profil in diesem Set ist feuerverzinkt.
Hinweis: DAS SET ist gegenüber den Einzelkomponenten preislich günstiger. Auf Wunsch passen wir den Inhalt des SETS an und ziehen einen entsprechenden Rabatt ab. Wenn Sie einen besonderen Wunsch haben oder sich beraten lassen möchten, kontaktieren Sie uns.

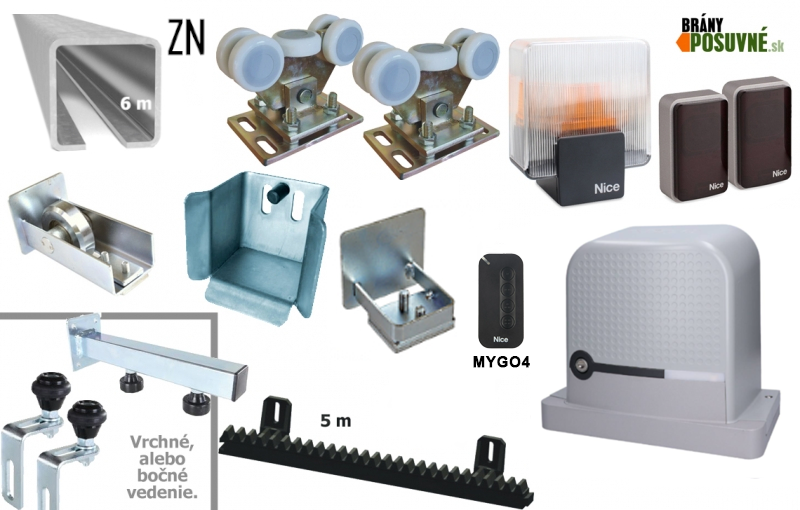

| Das Set enthält: | SADA-03-ZN | SADA-04-ZN | ||
|---|---|---|---|---|
 |
2 × | Laufwagen mit fünf Lagerrollen | V-02-3 V-02-4 |
V-02-1 V-02-5 |
|
Sie können Nylon- oder Metallrollen wählen. Nylonrollen ermöglichen eine hohe Belastbarkeit des Tors, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. Nylon- und Metallrollen kosten gleich viel |
Detail  |
|||
 |
6 m | C-Profil, feuerverzinkt | CP-ZN-70-6 | CP-ZN-80-6 |
|
Dickwandiges, feuerverzinktes C-förmiges Führungsprofil, das an der Unterseite des Tors angeschweißt wird. Damit läuft das Tor auf Laufwagen, die im Betonfundament verankert sind. Oberflächenbehandlung – Feuerverzinkung |
CP-ZN-70 CP-ZN-80 |
|||
 |
1 × | Untere Einlaufrolle | SN-1-70 | SN-1-80 |
|
Das Einlaufrad wird am Anfang des C-Profils montiert und fährt in den unteren Anschlag ein, der am Anschlagpfosten angebracht ist. Dadurch wird das Tor in geschlossenem Zustand entlastet. |
|
|||
 |
1 × | Unterer Anschlag | DK-1-70 | DK-1-80 |
|
Die Einlauftasche wird unten am Anschlagpfosten montiert. Sie entlastet die Laufwagen von Druck- und Zugkräften, die beim Schließen des Tors entstehen. |
DK-1-70 DK-1-80 |
|||
 |
1 × | Torführung | ||
|
Torführung zur vertikalen Stabilisierung des Tors in Querrichtung. Zur Auswahl stehen eine obere (1 × VVR-3-G) oder eine seitliche Führung (2 × BR-43G). |
Seitlich Oben |
|||
 |
1 × | Metallkappe für C-Profile | SK-1-70 | SK-1-80 |
|
Die Abdeckkappe für das C-Profil eines Schiebetors wird am Anfang und gegebenenfalls auch am Ende des Führungsprofils montiert. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
|
|||
 |
1 × | Antrieb NICE Robus RBS400, Einzelgerät | NICE-RBS400-A | |
|
Antrieb NICE Robus RBS400 für Tore mit einem Flügelgewicht von bis zu 400 kg und einer Flügellänge von 8 m. Der Antrieb verfügt über eine integrierte NICE-Steuerung MCU1 mit eingebautem Empfänger. |
Detail |
|||
 |
1 × | NICE MYGO4 Fernbedienung | NICE-MYGO4 | |
|
Vier-Tasten-Fernbedienung zum automatischen Öffnen des Tors per Fernsteuerung. Damit können Sie vier Geräte steuern oder einem Gerät vier verschiedene Befehle erteilen. Kompatibel mit allen NICE-Antrieben mit dynamischem O-Code (der 72-Bit-Code ermöglicht 4,7 Quadrilliarden Kombinationen und ist daher praktisch nicht zu missbrauchen) und LED-Anzeige des gesendeten Signals. |
Detail |
|||
 |
1 × | Lichtschrankenpaar NICE Era Photocell EPMB | NICE-EPMB | |
|
Sicherheitslichtschranken werden seitlich an der Durchfahrtsbreite montiert. Sie erzeugen einen Infrarotstrahl, der bei einer Unterbrechung, z. B. durch ein Auto oder einen Fußgänger, ein Signal an den Antrieb sendet, damit dieser die Bewegung des Tors stoppt oder dessen Öffnen verhindert. |
Detailansicht |
|||
 |
1 × | LED-Warnleuchte mit Antenne NICE ELDC | NICE-ELDC | |
|
Warnleuchte NICE LED flashing ELDC aus stoßfestem Polycarbonat mit integrierter Antenne für eine größere Reichweite der Fernbedienung (bis zu 150 m). |
Detailansicht |
|||
 |
1 × | Montageanleitung | Herunterladen |
|
|
Montageanleitung für eine erfolgreiche Installation mit illustrierten Schaltplänen, Anleitungen zur Programmierung und zum Anlernen der Fernbedienungen. |
||||
| 1 × | Zubehör für die Antriebsmontage | |||
|
Komponenten für die Antriebsmontage: Schrauben zur Höhenverstellung, Montageplatte, Abdeckkappen für die Verankerung und Anschläge für den Antriebssensor. |
||||
 |
5 m | Zahnstange mit Metallverstärkung | LZ-1-1 | |
|
Das Schiebetor mit fest montierter Zahnstange wird über das Ritzel des Antriebs und den Zahnstangenantrieb bewegt. |
Detailansicht |
|||
 |
2 Stück | Induktiver Endschalter | ||
|
Die induktiven Anschläge für den Antriebsschalter werden an der Zahnstange montiert und begrenzen den Fahrweg des Tors. |
||||
Als Ergänzung zum Antrieb können Sie den Kauf des BiDi-WiFi-Moduls (optionales Zubehör) in Betracht ziehen. Damit können Sie das Tor per Smartphone über MyNice steuern und über MyNice Pro den Antrieb programmieren und seine unterstützten erweiterten Einstellungen ändern.
Alle Metallkomponenten mit Ausnahme der C-Profile sind durch Verzinkung oberflächengeschützt. Zur Beschreibung der Komponenten des SETS.
Lieferung SETS
Alle SETS für Schiebetore sind auf Lager. Wir liefern Ihnen das SET per Spedition direkt an Ihre Adresse. Sie können per Nachnahme (beim Fahrer bei Warenübernahme) oder per Überweisung im Voraus bezahlen. Eine weitere Möglichkeit ist, das Set persönlich in Nové Mesto nad Váhom.
Bestellung des SETS
Sie können das SET wie folgt bestellen:
| 1. Per E-Mail oder telefonisch, kontaktieren Sie uns. | |
|
2. Über den Warenkorb:
|
Montage des Schiebetors mit Komponenten aus dem SET
Zum Schiebetor-Set erhalten Sie eine Montagezeichnung mit empfohlenen Maßen für das Betonfundament sowie Beispielmaßen für freitragende Tore.
Gerne beraten wir Sie zur Zusammenstellung Ihres Sets oder zur Montage. Sie können:
| Das Formular ausfüllen | Anrufen oder schreiben |
|---|---|
| Lassen Sie sich von einem Verkäufer beraten | Kontaktieren Sie uns. |
In der Fotogalerie finden Sie Kundenprojekte von Schiebetoren, die mit unseren Komponenten.
Erweiterte Garantie
Für alle Metallkomponenten in diesem SET gilt die Garantie von 36 Monaten. Die Garantie gilt neben den Metallkomponenten auch für Nylonkomponenten und insbesondere für die Lagerrollen der Laufwagen, die das Herzstück des Mechanismus eines freitragenden Tors bilden.
Für alle und die Automatisierungselektronik in unserem Shop gilt die Standardgarantie von 24 Monaten.
Als Garantieschein dient die Rechnung, die der gelieferten Ware beiliegt.
Beschreibung des SETS zur Herstellung eines freitragenden Schiebetors
Komplettes SET zur Herstellung eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 4,5 m und ein Gesamtgewicht von maximal 400 kg freitragenden Schiebetors. Das Komplettset mit einem 6 Meter langen C-Profil ist preislich vorteilhaft. Auf Anfrage liefern wir das C-Profil auf ganze Meter zugeschnitten und zum Verlängern durch Schweißen geeignet, sodass eine Durchfahrtsbreite von mehr als 4,5 m erreicht werden kann. Es kann auch durch Schweißen verlängert werden, sodass eine Durchfahrtsbreite von mehr als 4,5 m erreicht werden kann.
DAS SET enthält Traglaufwagen für freitragende Schiebetore mit fünf Rollen, die mit hochbelastbaren Lagern ausgestattet sind. Die Laufwagen bieten Einstell- und Schwenkmöglichkeiten, wobei die Einstellung dazu dient, den Abstand des Tors zum Boden fein abzustimmen, und die Schwenkfunktion eine gleichmäßige Belastung aller Lager bei Zug und Druck gewährleistet. Die Laufwagen werden einschließlich Montageplatte geliefert.
Außerdem umfasst das Set unterer Anschlag und Einlaufrolle, die das Tor entlasten und zugleich als Anschlag- und Sicherheitselemente dienen. Die Teile dieses SETS sind so zusammengestellt, dass keine weiteren Komponenten zugekauft werden müssen (das Set können Sie jedoch beispielsweise ergänzen um oberer Anschlag).
Außerdem enthält das Set ein Komplettpaket zur Automatisierung des Schiebetors: Torantrieb und elektronisches Zubehör (Fernbedienungen, Warnleuchte, Lichtschranken).
C-Profil wird an den unteren Torrahmen angeschweißt. Für das untere Vierkantrohr des Torrahmens empfehlen wir mindestens 80x40x2mm; für die übrigen Vierkantrohre eignen sich 40x40, 60x40 oder 80x40 – je nach Durchfahrtsbreite, Gesamtlänge des Torflügels und gewünschtem Gewicht. Wir beraten Sie gerne. Der Torrahmen muss robust und stabil sein. Sobald Sie den Torrahmen fertiggestellt haben, montieren Sie die Laufwagen auf dem Betonfundament (verwenden Sie Stahlanker, chemische Dübel, oder betonieren Sie die Laufwagen direkt auf Gewindestangen in das Fundament ein Gewindestangen). Die Maße des Betonfundaments sowie weitere empfohlene Vorgehensweisen erhalten Sie zusammen mit den Produkten. Alternativ können Sie uns kontaktieren, wir beraten Sie gerne.
Ausführlichere Informationen zu freitragenden Schiebetoren und den Komponenten, aus denen Sie Ihr Tor zusammenstellen, finden Sie im Abschnitt Häufige Situationen beim Bau eines Schiebetors.
