Set zum Bau eines freitragenden Schiebetors bis 4,5 m mit NICE-Robus-RBS-Antrieb
TOP| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
| Verfügbare Varianten für das Produkt Set zum Bau eines freitragenden Schiebetors bis 4,5 m mit NICE-Robus-RBS-Antrieb | ||
| Art der Laufrollen: |
Die Laufrollen können Sie wählen aus Nylon oder aus Metall. Nylonlaufrollen ermöglichen eine hohe Belastbarkeit des Tores, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. |
|
|---|---|---|
|
Nylon
rollen Metall
rollen |
||
| Führungsart: |
Obere Führung verwenden Sie, wenn die Füllung Ihres Tores (z. B. Holzlatten, Lexan, Streckmetall) nicht über das Tor hinausragt. Sie befestigen sie am vorhandenen Zaun oder an einem Ausrichtpfosten. |
|
|
Seitliche
Führung Obere
Führung |
||
859,00 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 70×70×4mm | 74 kg |
905,00 € inkl. MwSt.
| Abmessungen des C-Profils | Gewicht |
|---|---|
| 80×80×5mm | 74 kg |
Produktbeschreibung Set zum Bau eines freitragenden Schiebetors bis 4,5 m mit NICE-Robus-RBS-Antrieb
Komponentenset für den Bau eines freitragenden Tores in höchster Qualität mit sehr zuverlässigen, hochbelastbaren Lagern.
Hinweis: DAS SET ist gegenüber den Einzelkomponenten preislich günstiger. Auf Wunsch passen wir die Zusammenstellung des SETS an und gewähren einen entsprechenden Rabatt. Wenn Sie einen besonderen Wunsch haben oder sich beraten lassen möchten, kontaktieren Sie uns.

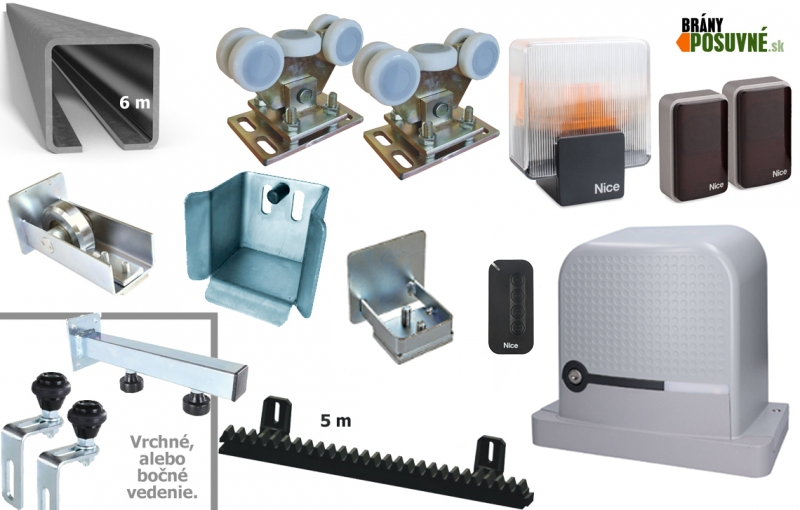

| Das Set enthält: | SADA-03 | SADA-04 | ||
|---|---|---|---|---|
 |
2 × | Laufwagen mit fünf kugelgelagerten Rollen | V-02-3 | V-02-1 |
|
Die Rollen sind wahlweise aus Nylon oder Metall erhältlich. Nylonrollen ermöglichen eine hohe Torbelastung, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. Nylon- und Metallrollen kosten gleich viel. |
Detail  |
|||
 |
6 m | C-Profil, unbeschichtet | CP-70-6 | CP-80-6 |
|
Ein dickwandiges C-förmiges Führungsprofil, das an die Unterseite des Tores geschweißt wird. Das Tor läuft damit auf den Laufwagen, die im Betonfundament verankert sind. Unbeschichtet, roher Stahl. |
CP-70 CP-80 |
|||
 |
1 × | Untere Einlaufrolle | SN-1-70 | SN-1-80 |
|
Die Einlaufrolle wird am Anfang des C-Profils montiert und fährt in den unteren Anschlag ein, der am Anschlagpfosten angebracht ist. Dadurch wird das Tor im geschlossenen Zustand entlastet. |
|
|||
 |
1 × | Unterer Anschlag | DK-1-70 | DK-1-80 |
|
Die Einlaufgabel wird unten am Anschlagpfosten angebracht. Sie entlastet die Laufwagen von Druck- und Zugkräften, wenn das Tor geschlossen ist. |
DK-1-70 DK-1-80 |
|||
 |
1 × | T-Horizontalführung | ||
|
Torführung zur vertikalen Stabilisierung des Tores in Querrichtung. Zur Auswahl stehen eine obere (1 × VVR-3-G) oder eine seitliche Führung (2 × BR-43G). |
Seitlich Oben |
|||
 |
1 × | Metallkappe für C-Profile | SK-1-70 | SK-1-80 |
|
Die Abdeckkappe für das C-Profil eines Schiebetors wird am Anfang und gegebenenfalls auch am Ende des C-Führungsprofils montiert. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
|
|||
 |
1 × | Einzelner NICE-Antrieb Robus RBS400 | NICE-RBS400-A | |
|
NICE-Antrieb Robus RBS400 für Tore mit einem Flügelgewicht von bis zu 400 kg und einer Flügellänge von 8m. Der Antrieb verfügt über eine integrierte NICE-Steuerung MCU1 mit eingebautem Empfänger. |
Detail |
|||
 |
1 × | NICE-Fernbedienung MYGO4 | NICE-MYGO4 | |
|
Vier-Tasten-Fernbedienung zum automatischen Öffnen des Tores per Fernsteuerung. Damit können Sie vier Geräte steuern oder einem Gerät vier verschiedene Befehle erteilen. Kompatibel mit allen NICE-Antrieben mit dynamischem O-Code (der 72-Bit-Code ermöglicht 4,7 Quadrillionen Kombinationen und ist daher praktisch nicht zu missbrauchen) und einer LED-Anzeige für das gesendete Signal. |
Detail |
|||
 |
1 × | Paar NICE-Lichtschranken Era Photocell EPMB | NICE-EPMB | |
|
Die Sicherheitslichtschranken werden seitlich der Durchfahrtsbreite montiert. Sie erzeugen einen Infrarotstrahl, der bei Unterbrechung, zum Beispiel durch ein Auto oder einen Fußgänger, ein Signal an den Antrieb sendet, damit dieser die Torbewegung stoppt oder das Öffnen verhindert. |
Detail |
|||
 |
1 × | NICE ELDC LED-Warnleuchte mit Antenne | NICE-ELDC | |
|
Die NICE LED flashing ELDC Warnleuchte besteht aus stoßfestem Polycarbonat und verfügt über eine integrierte Antenne für eine größere Reichweite der Fernbedienung (bis zu 150 m). |
Detail |
|||
 |
1 × | Montageanleitung | Herunterladen |
|
|
Montageanleitung für eine erfolgreiche Installation mit anschaulichen Schaltplänen, Anleitungen zur Programmierung und zum Anlernen der Fernbedienungen. |
||||
| 1 × | Zubehör für die Antriebsmontage | |||
|
Komponenten für die Antriebsmontage, Höhenverstellschrauben, Montageplatte, Abdeckkappen für die Befestigung und Anschläge für den Antriebssensor. |
||||
 |
5 m | Zahnstange mit Metallverstärkung | LZ-1-1 | |
|
Das Schiebetor mit fest montierter Zahnstange wird über die Ritzelübersetzung vom Antriebsritzel bewegt. |
Detail |
|||
 |
2 Stück | Induktiver Endschalter | ||
|
Die induktiven Endanschläge für den Antriebsschalter werden an der Zahnstange montiert und begrenzen den Laufweg des Tores. |
||||
Zum Antrieb können Sie zusätzlich das BiDi-WiFi-Modul (optionales Zubehör). Damit können Sie das Tor per Smartphone über MyNice steuern und über MyNice Pro den Antrieb programmieren und dessen unterstützte erweiterte Einstellungen ändern.
Alle Metallkomponenten außer dem C-Profil sind durch Verzinkung oberflächenbehandelt. Zur Beschreibung der Komponenten des SETS.
Lieferung SETS
Alle SETS für Schiebetore sind auf Lager. Wir liefern Ihnen das SET per Zustelldienst direkt an Ihre Adresse. Sie können per Nachnahme (beim Fahrer bei Warenübernahme) oder per Überweisung im Voraus bezahlen. Eine weitere Möglichkeit ist, das Set persönlich abzuholen in Nové Mesto nad Váhom.
Bestellung DES SETS
Sie können das SET bestellen:
| 1. Per E-Mail oder telefonisch, kontaktieren Sie uns. | |
|
2. Über den Warenkorb:
|
Montage eines Schiebetors mit Komponenten aus dem SET
Zusammen mit dem Schiebetor-Set erhalten Sie eine Montagezeichnung mit empfohlenen Abmessungen für das Betonfundament und Beispielmaßen für freitragende Tore.
Gerne beraten wir Sie zur Zusammenstellung Ihres Sets oder zur Montage. Sie können:
| Das Formular ausfüllen | Anrufen oder schreiben |
|---|---|
| Lassen Sie sich von einem Verkäufer beraten | Kontaktieren Sie uns. |
In der Fotogalerie finden Sie Kundenprojekte von Schiebetoren, die mit unseren Komponenten gebaut wurden..
Erweiterte Garantie
Für alle Metallkomponenten in diesem SET gilt die erweiterte Garantie von 36 Monaten. Die Garantie gilt neben den Metallkomponenten auch für Nylonbauteile und insbesondere für Laufrollen mit Lagern der Laufwagen, die die Grundlage des freitragenden Tormechanismus bilden.
Für die gesamte Automatisierungselektronik in unserem Shop gilt die Standardgarantie von 24 Monaten.
Als Garantieschein gilt die Rechnung, die der gelieferten Ware beiliegt.
Beschreibung des SETS zur Herstellung eines freitragenden Schiebetors
Komplettes SET zur Herstellung eines freitragenden Schiebetors für eine Durchfahrtsbreite von bis zu 4,5 m und ein Gesamtgewicht des freitragenden Tores von maximal 400 kg. Das komplette Set mit einem 6 Meter langen C-Profil ist preislich günstiger. Auf Anfrage liefern wir das C-Profil auf volle Meter zugeschnitten. Es kann auch durch Schweißen verlängert werden, um eine Durchfahrtsbreite von mehr als 4,5 m zu erreichen.
SET enthält Tragrollenwagen für freitragende Schiebetore mit fünf Rollen, die mit hochbelastbaren Lagern ausgestattet sind. Die Laufwagen bieten eine Einstell- und Schwenkmöglichkeit, wobei die Einstellung zum „Feinjustieren“ des Abstands zwischen Tor und Boden dient und die Schwenkbewegung für eine gleichmäßige Belastung aller Lager unter Zug und Druck sorgt. Die Laufwagen werden einschließlich Montageplatte geliefert.
Im Set enthalten sind außerdem unterer Anschlag und Auffahrrad, die die Belastung des Tors „verringern“ und zugleich als Anschlag- und Sicherheitselemente dienen. Die Teile dieses SETS sind so zusammengestellt, dass keine weiteren Komponenten gekauft werden müssen (Sie können das Set jedoch beispielsweise ergänzen um oberer Anschlag).
Im Set enthalten ist außerdem ein komplettes Set zur Automatisierung des Schiebetors: Torantrieb sowie elektronisches Zubehör (Fernbedienungen, Signalleuchte, Lichtschranken).
C-Profil wird an den unteren Torrahmen geschweißt. Für das untere Vierkantrohr des Torrahmens empfehlen wir mindestens 80x40x2mm; für die übrigen Vierkantrohre empfehlen wir 40x40, 60x40 oder 80x40 – je nach Durchfahrtsbreite, Gesamtlänge des Torflügels und gewünschtem Gewicht. Wir beraten Sie gerne. Der Torrahmen muss robust und stabil sein. Sobald der Torrahmen fertig ist, montieren Sie die Laufwagen auf dem Betonfundament (verwenden Sie Stahlanker, Verbundanker oder betonieren Sie die Laufwagen direkt im Fundament mithilfe von Gewindestangen).). Die Maße des Betonfundaments sowie weitere empfohlene Arbeitsschritte erhalten Sie zusammen mit den Produkten. Alternativ können Sie uns kontaktieren, wir beraten Sie gerne.
Ausführlichere Informationen zu freitragenden Toren und den Komponenten, aus denen Sie Ihr Tor zusammenstellen, finden Sie im Bereich Häufige Fragen beim Bau eines Schiebetors.
