NICE Spinbus SN6021 – Einzelantrieb für Garagentore
| Verfügbarkeit: | Verkauf eingestellt | Leider ist das Produkt nicht mehr lieferbar. Das bedeutet nicht, dass es nie wieder verfügbar sein wird, aber derzeit ist kein weiterer Verkauf geplant. |
|---|
Produktbeschreibung NICE Spinbus SN6021 – Einzelantrieb für Garagentore
Ein Ersatz ist verfügbar!
Der Antrieb Nice NICE Spinbus SN6021 wurde durch ein neueres Modell ersetzt NICE SPIDO 600.
Antrieb NICE Spinbus SN6021 ist geeignet für Sektional-Garagentore mit einer Fläche von 10,5m2, oder auskragende Schwingtore mit einer Fläche von 11,8m2, oder nicht auskragende Schwingtore bis 9,3m2. Welches ist welches? Hat einen mechanischen Endschalter. Der Antrieb ist nichtreversierbar. Detaillierte technische Eigenschaften ». Handbuch herunterladen ».
(Ist dieser Antrieb für mich geeignet?)
Vergleichen Sie ihn mit anderen Antrieben:
| « Schwächerer Antrieb | Stärkerer Antrieb » |
|---|---|
| Nein. |
|
Dieses Produkt – der einzelne Garagentorantrieb NICE Spinbus SN6021 (unsere Artikelnummer NICE-SN6021) – enthält:
- einen elektromechanischen Antrieb NICE Spinbus SN6021 mit Steuerung NICE SNA20R10 (zuvor SNA2, gegebenenfalls SNA20). Der Antrieb wird geliefert ohne Empfänger. Beim Austausch des Antriebs können Sie Ihren älteren Steckempfänger weiterverwenden, auf dem Ihre Handsender gespeichert sind.
- Montageanleitung
Preisgünstige Sets mit Antrieb NICE Spinbus SN6021:
| Antriebsset mit Zubehör » |
|---|
|
Antrieb Spinbus SN6021, Steuerung SNA2, Empfänger SMXI, Handsender FLO2RE, Führungsschiene SNA30. |
Der Antrieb ist kompakt, sicher und praktisch und eignet sich ideal für den privaten und gewerblichen Einsatz. Gehäuse aus robustem Kunststoff mit integrierter Beleuchtung.
Der Antrieb eignet sich zur Automatisierung von Garagentoren mit einer Torblattfläche von 10,5m2 für Sektional-Garagentore, 11,8m2 für auskragende Schwingtore, oder 9,3m2 für nicht auskragende Schwingtore. Garagentortypen. Die Werte gelten unter den vom Hersteller festgelegten Bedingungen, etwa hinsichtlich Witterungseinflüssen, Temperaturunterschieden, Steifigkeit des Tores und vor allem der Leichtgängigkeit des Tores. Da dies nicht immer erreicht werden kann bzw. nicht beeinflussbar ist, empfehlen wir, den Antrieb NICE Spinbus SN6021 idealerweise für Garagentore mit höchstens 80 % dieser Werte einzusetzen. Weitere Informationen finden Sie im Kapitel Antrieb auswählen .
Besonders benutzerfreundliche Technologie BlueBUS ermöglicht es, bis zu 6 Paare Lichtschranken mit Strom zu versorgen und über ein zweiadriges Kabel zu steuern. Der Antrieb verfügt außerdem über eine Temperatursicherung.
Einstellbare Geschwindigkeit,, Kraft und Pausenzeit für das automatische Schließen des Antriebs und vieles mehr, siehe Programmierung.
Diagnose über Warnleuchte.
Bei einem Stromausfall kann der Antrieb entriegelt und das Tor manuell bewegt werden. Ebenso kann am Antrieb eine Notstrombatterie NICE PS124, mit der sich bei einem Stromausfall mehrere Fahrzyklen ausführen lassen.
Die Steuerung des Antriebs verfügt über einen programmierbaren Eingang, an den eine Warnleuchte, eine Anzeige für das geöffnete Tor, ein elektromechanisches Schloss oder ein elektromagnetisches Schloss angeschlossen werden kann.
Der Antrieb NICE Spinbus SN6021 ist ein elektromechanischer Antrieb, der für die klimatischen Bedingungen in der Slowakei geeignet ist und alle europäischen Sicherheitsnormen erfüllt.
Mit dem Antrieb NICE Spinbus SN6021 kompatibles Zubehör
Außerdem empfehlen wir, kompatibles optionales Zubehör zum Antrieb dazuzukaufen oder eines unserer bereits zusammengestellten preisgünstigen Sets:
| Was | Warum | Typ |
|---|---|---|
| Warnleuchte | Die Warnleuchte signalisiert durch Blinken, dass sich das Tor bewegt – ideal für Ausfahrten mit eingeschränkter Sicht. Außerdem ist eine Antenne integriert, die die Reichweite der Fernbedienung erhöht. | |
| Lichtschranken | Beim Schließen erkennen sie Hindernisse und stoppen die Bewegung – so fährt das Tor weder gegen ein Auto noch gegen Personen. | - MoonBUS (MOFB) |
| Sender |
Für die Fernsteuerung des Tores. |
- FloR (Flo2R-s, Flo4R-s) |
| Empfänger | Für die Fernsteuerung des Tores erforderlich. | - OXI - SMXI |
| Antenne | Für eine größere Reichweite der Fernbedienung. | - in der Warnleuchte integriert LUCYB, MLBT - nur Antenne ABFKIT, oder ABF |
| Tastatur | Wenn Sie die Fernbedienung vergessen haben oder viele Fahrzeuge oder Personen zu Ihnen kommen und Sie nicht jedem eine Fernbedienung geben oder das Tor manuell öffnen möchten. | - MOTXR |
Anleitung für den Antrieb NICE Spinbus SN6021
Die Anleitung für den Antrieb NICE Spinbus SN6021 können Sie hier herunterladen:
Anleitung für den Antrieb NICE Spinbus SN6021
NICE Spinbus auf einen Blick
NICE Spinbus ist eine Baureihe selbsthemmender elektromechanischer Getriebe- Antriebe für Garagentore. Sie werden mit der Steuerung SNA2 geliefert. Kompatible Steuerungen sind SNA2, oder SNA20. Die Steuerungen verfügen über einen SM-Steckplatz für Empfänger Funksignal NICE SMXI, gegebenenfalls NICE OXI. Die elektrischen Anschlüsse externer Geräte (Lichtschranken, Warnleuchte, usw.) wurden bei der Baureihe NICE Spinbus der Garagentorantriebe durch den Einsatz der Technologie BlueBUS, die den Anschluss mehrerer Geräte an einen gemeinsamen Steckplatz mit nur einem zweiadrigen Kabel ermöglicht, bei dem nicht einmal die Polarität beachtet werden muss. Der automatische Betrieb ist von der Stromversorgung abhängig. Bei einem Stromausfall kann der Getriebemotor jedoch entriegelt und das Tor manuell bedient werden. Zusätzlich kann eine optionale Notstrombatterie NICE PS124, mit der sich das Tor auch bei einem Stromausfall mit dem Antrieb bewegen lässt.
Auswahl des Antriebs – ist der Antrieb NICE Spinbus SN6021 für mein Tor geeignet?
Jedes Tor hat sein eigenes Konstruktionssystem (Sektionaltor, Schwingtor, ...) und eine Fläche und jeder Antrieb hat seine Grenzen. Auf dem Markt sind üblicherweise folgende Torarten erhältlich:

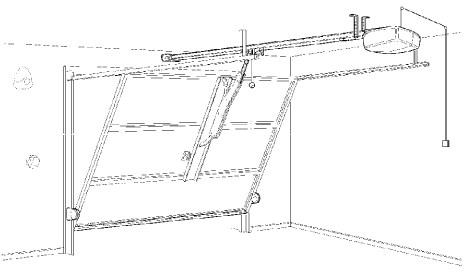

| Sektionaltor | Nicht ausschwingendes Schwingtor* |
|---|---|
 |
 |
| Ausschwingendes Schwingtor | |
| ohne Federn* | mit Federn |
 |
 |
* Für die Automatisierung eines nicht ausschwingenden Schwingtors und eines ausschwingenden Schwingtors ohne Federn muss am Tor ein Schwingarm NICE SPA5.
Antrieb NICE Spinbus SN6021 ist bei Auswahl des passenden Zubehörs für folgende Flächen und Torflügelabmessungen der einzelnen Torarten geeignet:
| Sektionaltor | Schwingtor ausschwingend |
Schwingtor nicht ausschwingend |
|
|---|---|---|---|
| max. 10,5m2 | max. 11,8m2 | max. 9,3m2 | |
| Führungsschiene 3m |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| Führungsschiene 4m | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
Grundsätzlich Die Torflügelgröße bestimmt die maximale Anzahl der Zyklen pro Stunde sowie der aufeinanderfolgenden Zyklen, d. h. sie gibt an, wie lange der Antrieb in Betrieb sein kann. Eine höhere Kraft (ein höheres Gewicht) verringert die Anzahl dieser Zyklen zusätzlich prozentual, da der Antrieb stärker beansprucht wird, und bestimmt außerdem die maximal zulässige Geschwindigkeit bei der jeweiligen Belastung. Der Antrieb ist mit einer Vorrichtung (Temperatursicherung) ausgestattet, die sowohl die Motortemperatur als auch die Umgebungstemperatur misst und die mögliche Zyklenzahl entsprechend reduziert:
| Zyklen pro Stunde Anzahl aufeinanderfolgender Zyklen |
Zum Anheben des Torflügels erforderliche Kraft* | |||
| Bis 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
H
|
Bis 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg=9,81N, d. h. die zum Anheben des Torflügels erforderliche Kraft lässt sich durch Division durch 9,81 auch in Kilogramm angeben. Zum Beispiel 500N entsprechen ca. 51Kg.
Montage des Antriebs NICE Spinbus SN6021
Die Montage des Antriebs ist je nach Einbausituation unterschiedlich. Für Tore bis zu einer Höhe von 2,5 m wird eine 3m lange Führungsschiene verwendet, für Tore bis zu einer Höhe von 3,5m eine 4m lange Führungsschiene. Die Führungsschiene kann auch an Deckenwinkeln befestigt oder mithilfe von Halterungen NICE SNA16.
Verkabelung

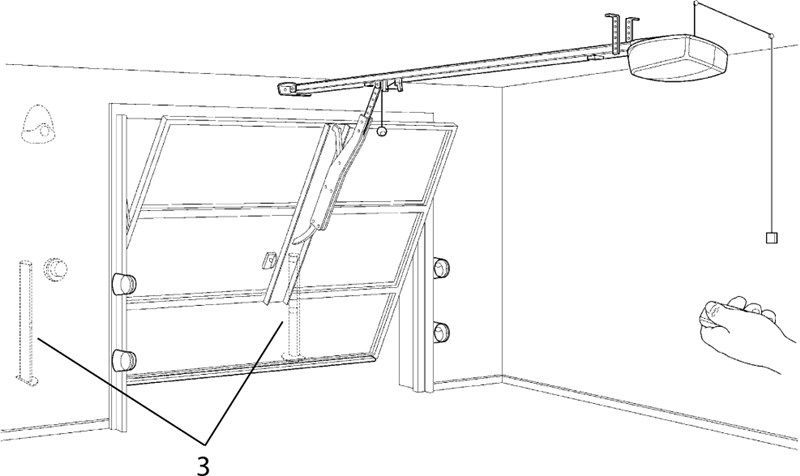

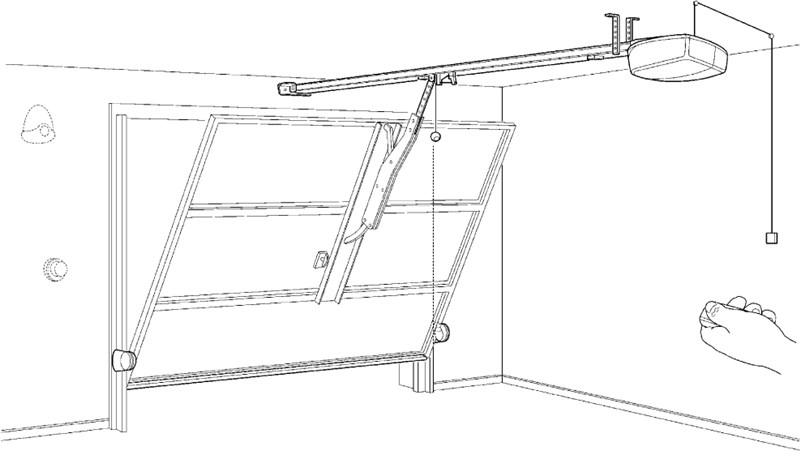

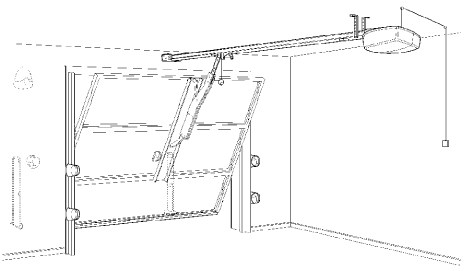

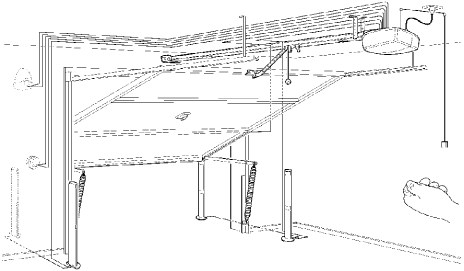

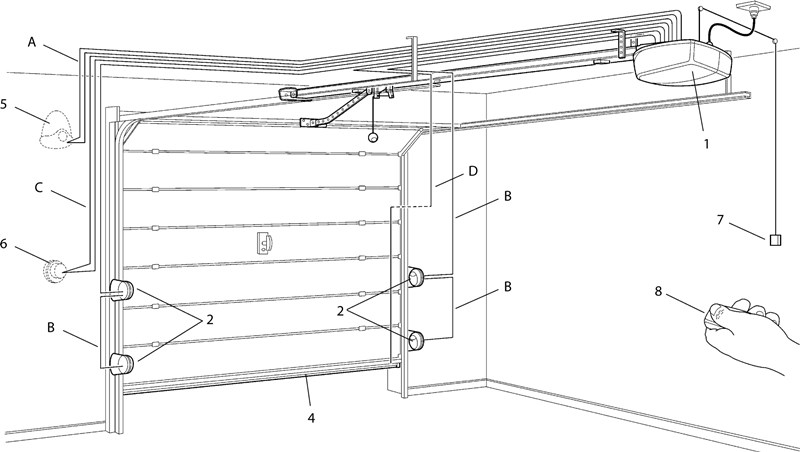

Typische (optionale) Anschlussübersicht des Antriebs mit Zubehör sieht für die einzelnen Tortypen wie folgt aus:

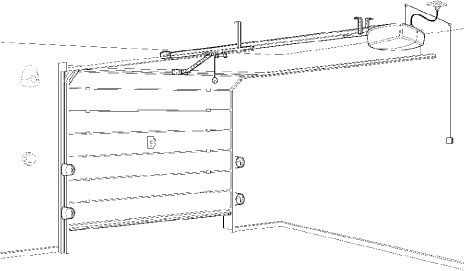

| Sektionaltor | |
|---|---|
 |
|
| Schwingtor mit Überstand* | Schwingtor ohne Überstand* |
 |
 |
* Für die Automatisierung eines Schwingtors ohne Überstand sowie eines Schwingtors mit Überstand ohne Federn muss am Tor ein Schwingarm NICE SPA5.
Zubehörübersicht
|
|
Verkabelungsübersicht
| Verwendungszweck | Typ | Max. Länge |
|---|---|---|
| A. Warnleuchte mit Antenne |
2×0,5mm2 |
20m 20m (empfohlen: weniger als 5m) |
| B. Lichtschranken | 2×0,5mm2 | 30m, über 30m 2×1mm2 |
| C. Schlüsselschalter | 4×0,5mm2 | 50m (oder 2 Stk. 2×0,5mm2) |
| D. Sicherheitskontaktleiste | 2×0,5mm2 | 30m |
Montage des Antriebs NICE Spinbus SN6021
Die mechanische Montage des Antriebs besteht aus drei Schritten:
- Montagevoraussetzungen
- Montage der Führungsschiene
- Befestigung des Antriebs an der montierten Schiene

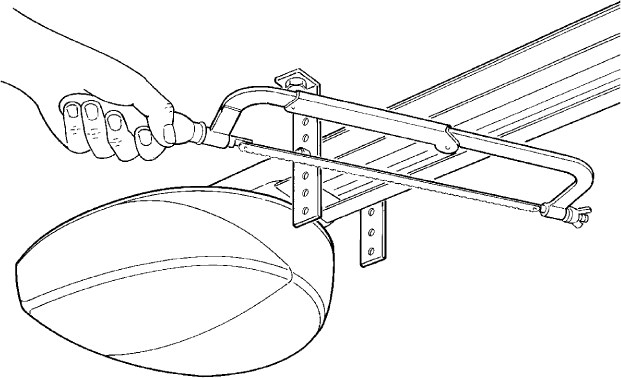

- Befestigung der Schiene mit Antrieb an der Decke
0. Montagevoraussetzungen
I. Für die Montage des Antriebs ist ausreichend Platz erforderlich. Insbesondere für die Führungsschiene müssen folgende Voraussetzungen erfüllt sein:
- ausreichende Garagenlänge (C+D) für die Montage des Antriebs (ca. 3,5m für eine 3m-Schiene, ca. 4,5 m für eine 4-m-Schiene),
- außerdem muss der Abstand zwischen dem höchsten Punkt des Tors und der Decke (A) mindestens 4cm und höchstens 40cm betragen
- und der maximale Abstand zwischen Führungsschiene und Decke (B) sollte 40cm betragen (ein geringerer Abstand ist kein Problem; die Montage direkt an der Decke ist ebenfalls möglich).

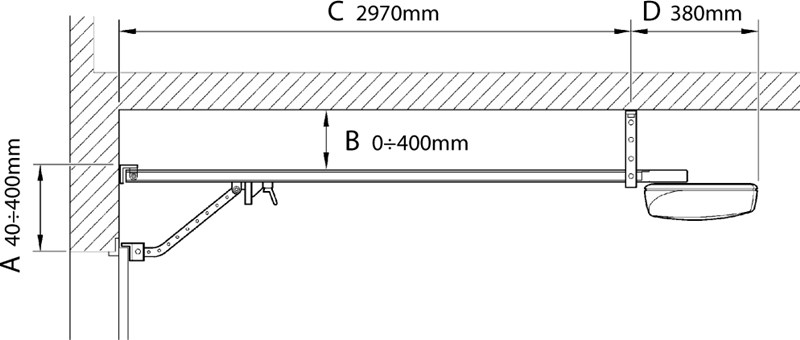

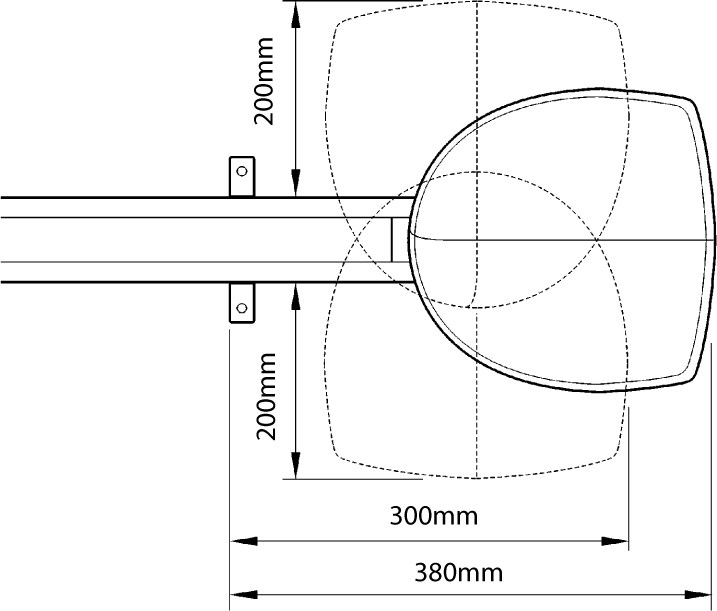

Zur besseren Veranschaulichung siehe Abbildung:

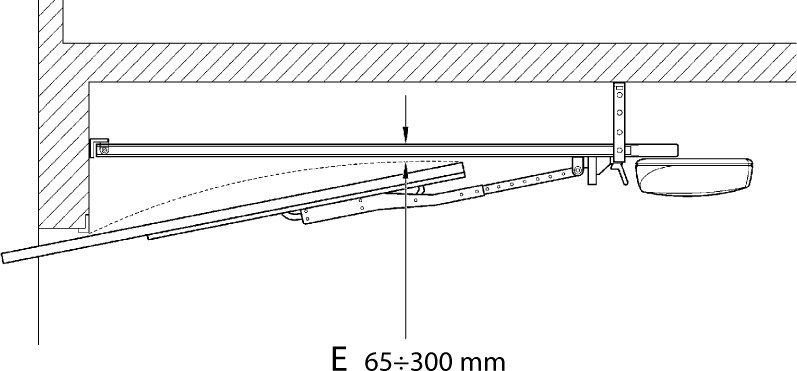

| II. Außerdem muss genügend Platz für die Montage des Antriebskörpers vorhanden sein: | III. Bei einem Schwingtor muss beim Öffnen außerdem der Abstand zwischen der Unterkante der Führungsschiene und dem höchsten Punkt des Torflügels (E) während der Bewegung mindestens 6,5cm und höchstens 30cm betragen: |
 |
 |
Achtung: Wenn die oben genannten Voraussetzungen nicht erfüllt sind, kann der Antrieb NICE Spinbus SN6021 nicht montiert werden. Gegebenenfalls muss eine alternative Befestigungslösung gefunden werden.

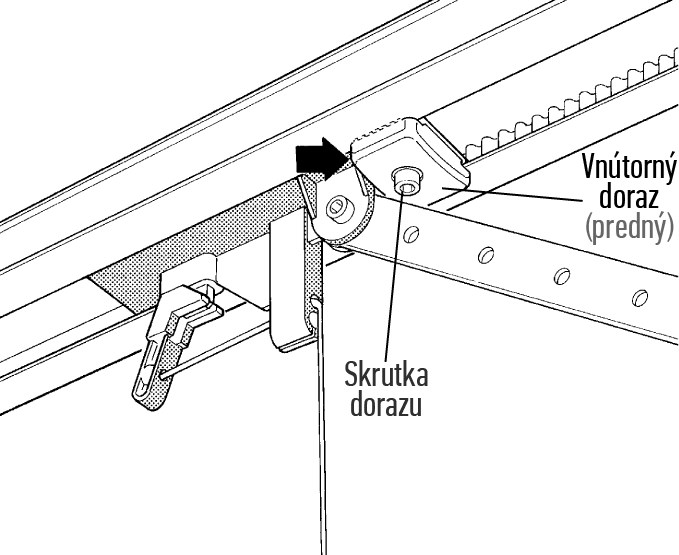

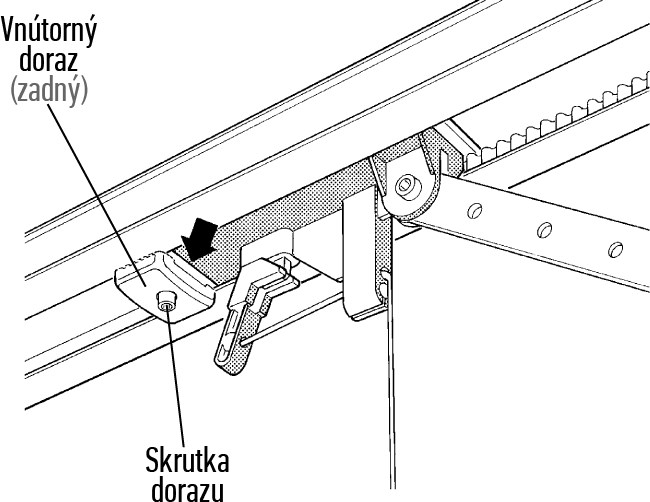

1. Montage der Führungsschiene
Befolgen Sie die Anleitung für die jeweilige Schiene:
| NICE SNA3X (3×1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Befestigung des Antriebs an der montierten Schiene

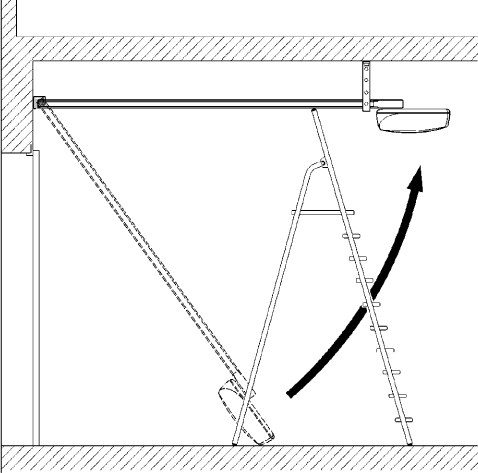

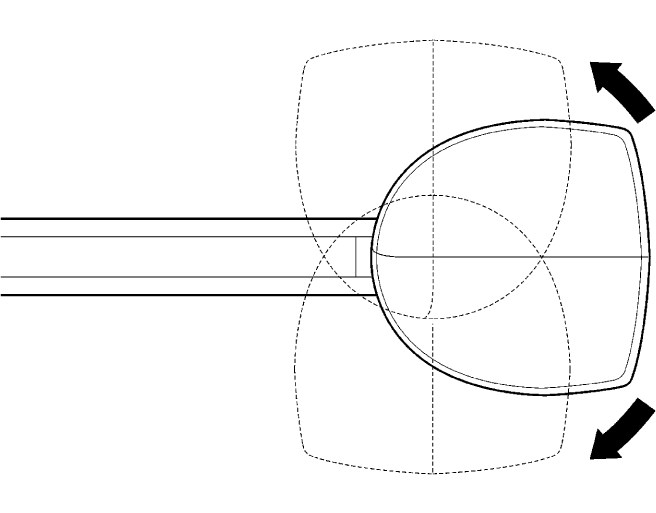

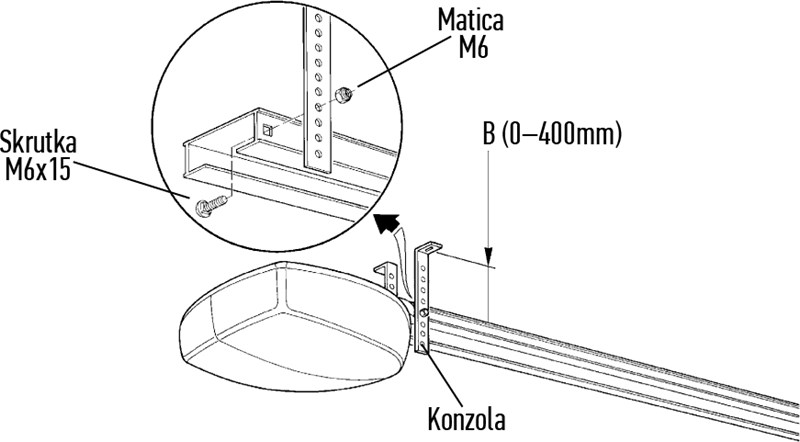

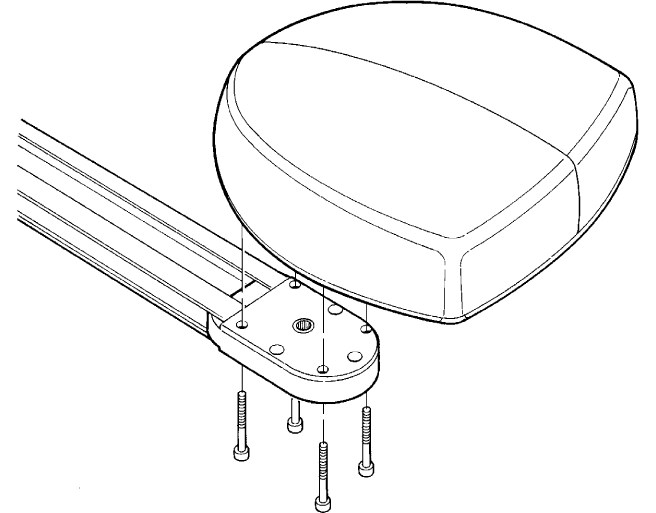

| 1. Sie können den Antrieb auf drei Arten befestigen – je nachdem, welche Position für den verfügbaren Platz geeignet ist. | 2. Befestigen Sie den Antrieb mit den vier mitgelieferten Schrauben 6,3x38 am Antriebskopf, der die Drehbewegung überträgt. |
|---|---|
 |
 |
3. Befestigung der Schiene mit Antrieb an der Decke
Anhand der gemessenen Werte für den Abstand zwischen Schiene und Decke sowie zwischen Schiene und Toroberkante markieren Sie zwei Befestigungslöcher genau in der Mitte des Tors. Je nach Typ können Sie die vordere Halterung befestigen:

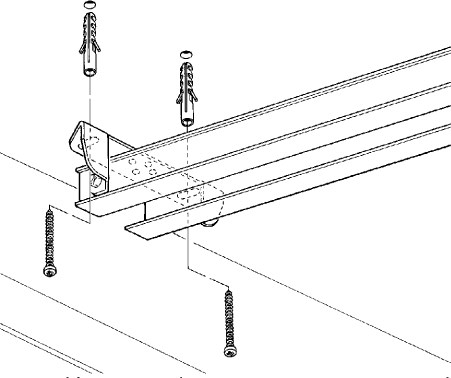

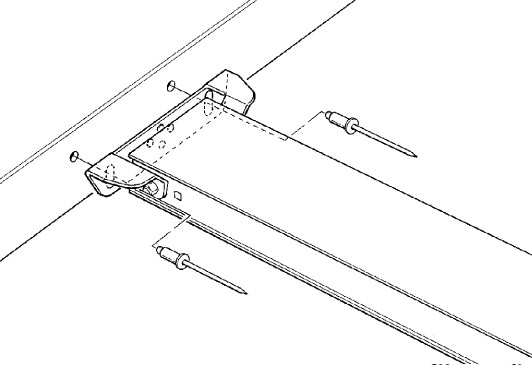

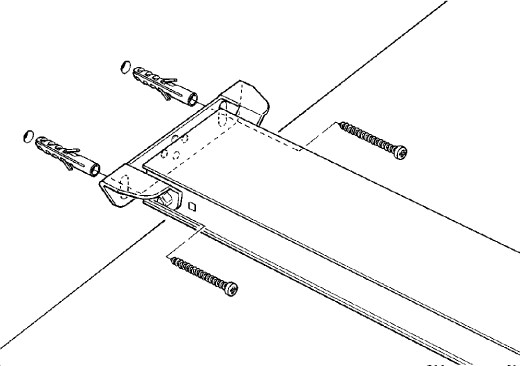

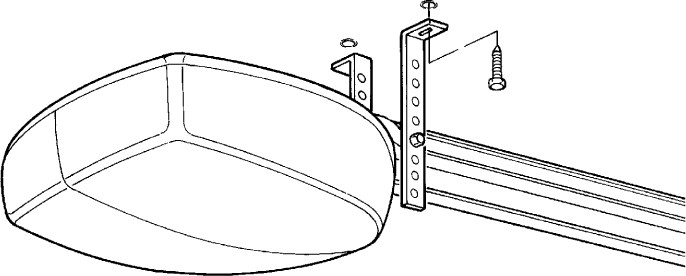

| Am Profil können Sie Nieten verwenden. | An der Wand können Sie Dübel und Schrauben verwenden. | Wenn die baulichen Gegebenheiten es zulassen, können Sie die Schiene auch direkt an der Decke befestigen. |
|---|---|---|
 |
 |
 |
Befestigen Sie nach dem Bohren der Montageöffnungen die vordere Halterung. Lassen Sie dabei die andere Seite der Schiene mit dem Antrieb auf dem Boden liegen und fahren Sie wie folgt fort:
Programmierung des Antriebs

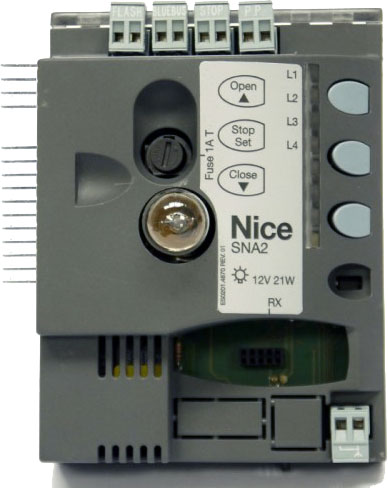

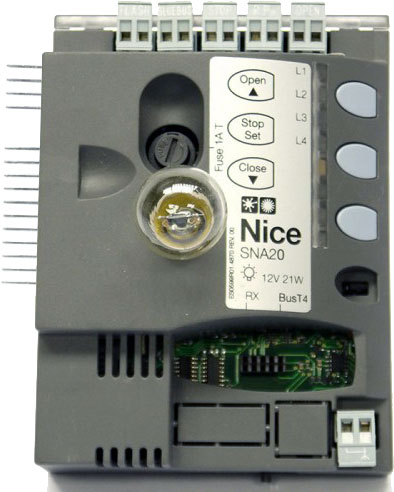

Die Programmierung des Antriebs hängt von der mitgelieferten Steuerung ab. Mit dem Antrieb NICE Spinbus SN6021 sind folgende Steuerungen kompatibel:
| SNA2 | SNA20 |
|---|---|
|
|
|
|
Wie die SNA2, jedoch ist Folgendes möglich:
|
Entriegelung des Antriebs NICE Spinbus SN6021

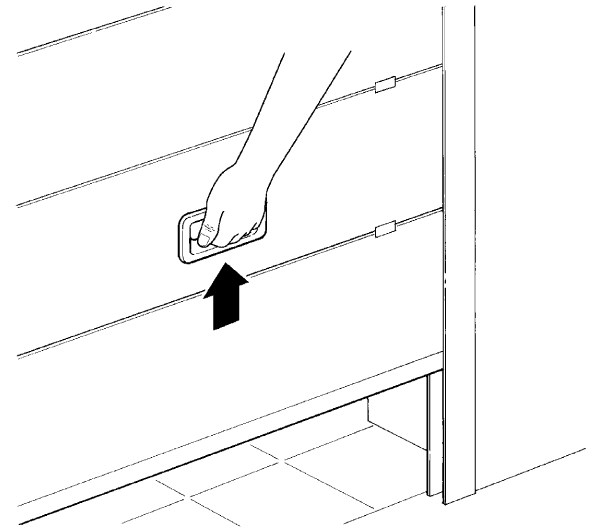

Bei einem Stromausfall können Sie das Tor nicht mit einer Fernbedienung. Daher kann der Antrieb mit dem Entriegelungshebel entriegelt werden und das Tor manuell bewegt werden:

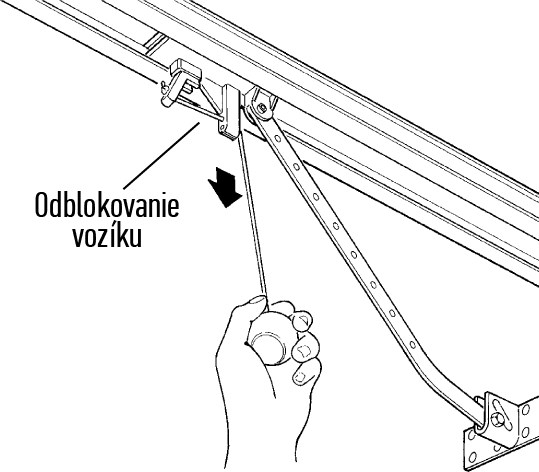

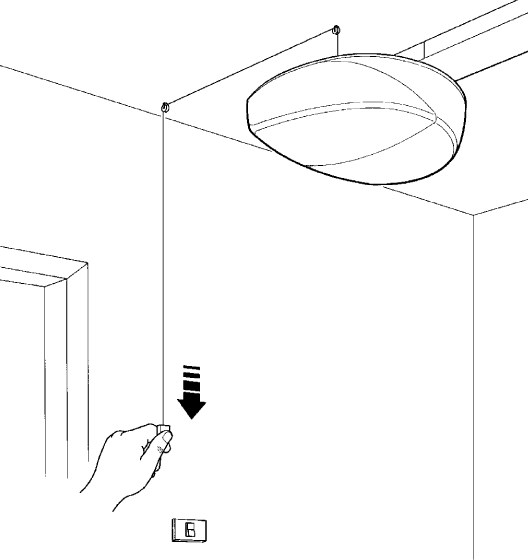

| 1. Ziehen Sie am Entriegelungshebel des Laufwagens. | 2. Bewegen Sie das Torblatt. |
|---|---|
 |
 |
Austausch der Glühlampe am Antrieb NICE Spinbus SN6021
Trennen Sie den Antrieb vor dem Austausch vom Stromnetz und gehen Sie wie folgt vor:

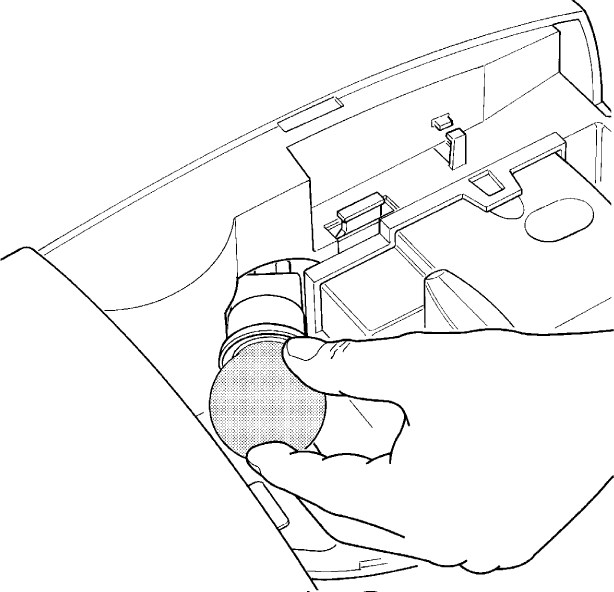

| 1. Drücken Sie die weiße Abdeckung an und drehen Sie sie. | 2. Schrauben Sie die alte Glühlampe heraus. Schrauben Sie anschließend eine neue 230V 60W Glühlampe mit E27-Sockel ein. |
|---|---|
 |
 |
Technische Eigenschaften des Antriebs NICE Spinbus SN6021
| Modell | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typenbezeichnung | Elektromechanischer Getriebemotor für den automatischen Betrieb von Garagentoren im privaten Bereich. Wird mit der Steuerung SNA2 geliefert. Geeignet ist entweder die Steuerung SNA2, oder SNA20. | ||||||||||
| Zahnrad | Durchmesser: 9,5mm Anzahl der Zähne: 28 Kompatibel mit den Führungsschienen: SNA3X, SNA30, SNA6 |
||||||||||
| Drehmoment [Kraft] |
11,7Nm [650N] – erforderlich zum Anlaufen des Torflügels |
||||||||||
| Nenndrehmoment [Nennkraft] |
5,85Nm [345N] – erforderlich, um den Torflügel in Bewegung zu halten |
||||||||||
| Geschwindigkeit | 0,20 m/s | ||||||||||
| Nenngeschwindigkeit | 0,08 m/s | ||||||||||
| Begrenzung aufeinanderfolgender Zyklen | 50 Zyklen/Tag (die Steuerung begrenzt die Anzahl gemäß den Einschränkungen, siehe Antriebsauswahl) | ||||||||||
| Betriebszeitbegrenzung | 3 Minuten (die Steuerung begrenzt die Betriebszeit gemäß den Einschränkungen, siehe Antriebsauswahl) | ||||||||||
| Versorgungsspannung | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Leistungsaufnahme |
270W | ||||||||||
| Schutzklasse | 1 – muss geerdet werden | ||||||||||
| Notstromversorgung | kann zusätzlich erworben und eingebaut werden NICE-Notstrombatterie PS124 | ||||||||||
| Beleuchtung | Glühlampe 12V 21W, Anschluss BA15 | ||||||||||
| Ausgang für Warnleuchte |
Je nach programmiertem Ausgang:
|
||||||||||
| BlueBUS-Ausgang | ein Ausgang für 2 BlueBUS-Geräte | ||||||||||
| STOP-Eingang | für Öffner, Schließer und Geräte mit konstantem Widerstand von 8,2KΩ | ||||||||||
| STEP-BY-STEP-Eingang (P.P., Schrittbetrieb) | Schließer (Schließen löst den Befehl „Schrittbetrieb") | ||||||||||
| Funkempfänger | ohne Empfänger, „SM“-Steckplatz für Empfänger NICE SMXI, NICE OXI usw. | ||||||||||
| Antenneneingang | 52Ω für Koaxialkabel RG-58 (oder vergleichbares Kabel) | ||||||||||
| Programmierfunktionen | 4 Ein-/Ausschaltfunktionen (Programmierung der Ebene I.) 4 einstellbare Funktionen (Programmierung der Ebene II.) |
||||||||||
| Selbstdiagnosefunktionen |
|
||||||||||
| Betriebstemperatur | -20°C bis +50°C | ||||||||||
| Einsatz in salzhaltiger, saurer und potenziell explosionsgefährdeter Umgebung | nein | ||||||||||
| Schutzart | IP40 – für Innenräume oder gut geschützte Außenbereiche | ||||||||||
| Abmessungen | 311×327×105 (B×L×H) | ||||||||||
| Gewicht | 3,6kg |
