NICE Toona TO6024HS – schneller 24-V-Antrieb für Drehtore
NEU| Verfügbarkeit: | innerhalb von 7 Tagen | Wir versenden die Ware in der Regel innerhalb von 7 Tagen. |
|---|
innerhalb von 7 Tagen
812,08 € inkl. MwSt.
| Gewicht |
|---|
| 12 kg |
Produktbeschreibung NICE Toona TO6024HS – schneller 24-V-Antrieb für Drehtore
NICE Toona TO6024HS ist ein schneller Einzelantrieb für einen Torflügel mit 24 V DC und magnetischem Encoder. Die Grenzwerte 6 m und 1 450 kg müssen anhand der gemeinsamen Belastungskurve beurteilt werden.
NICE gibt eine Öffnung um 90° in etwa 30 Sekunden bei Standardmontage an, ohne Anlauf- und Abbremszeit einzurechnen. Die tatsächliche Zeit hängt von der Geometrie, dem Torflügel und der Steuerungseinstellung ab. Der Antrieb wird einzeln verkauft; Zubehör und Steuerung sind separat auszuwählen.
| Schnellnavigation | |
|---|---|
| Lieferumfang | Zubehör |
| Sets | Grenzwerte |
| Lebensdauer | Montage |
| Anschluss | Endanschläge |
| Prüfung | Entriegelung |
| Technische Daten | Wartung |
| Handbuch | |
| Zubehör – Klemmen und Polarität | Handbuch PDF |
Was ist im Lieferumfang des Antriebs enthalten?

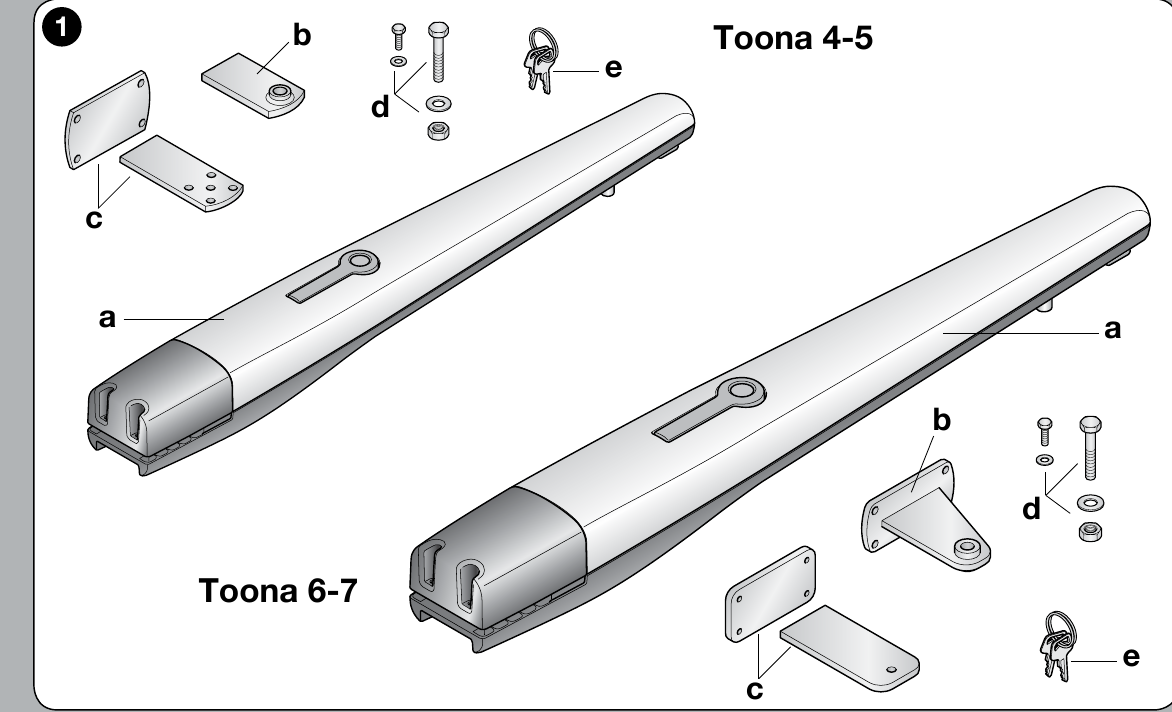

Im unteren Bereich der Originalabbildung mit der Bezeichnung Toona 6–7 sind der Motor, die vordere Halterung, die hintere Halterung mit Platte, das Montagematerial und die Schlüssel zur manuellen Entriegelung abgebildet. Die genaue Anzahl der Kleinteile hängt von der Ausführung des gelieferten Pakets ab; Steuergerät und Sicherheitszubehör sind separat auszuwählen.
Anschluss des Zubehörs an MC824HR30
Die folgenden Klemmen gehören zum Steuergerät MC824HR30/MCA1R30 in einer Konfiguration mit dem Motor TO6024HS, nicht zum Motor allein. Trennen Sie vor Arbeiten die Netzversorgung und den Notstromakku. Verwenden Sie bei einer anderen Platine deren eigenen Schaltplan.
| Zubehör | Klemmen, Spannung und Polarität |
|---|---|
| BlueBUS-Lichtschranken | Kompatible Lichtschranken, zum Beispiel EPMB, schließen Sie mit zwei Adern an BlueBUS. + und − sind nicht polaritätsgebunden. Stellen Sie die Adresse ein und wiederholen Sie nach einer Änderung der Geräte den Einlernvorgang. |
| STOP und Steuerbefehle | Der Eingang STOP akzeptiert einen potenzialfreien Kontakt NO, NC oder ein Element mit einem Widerstand von 8,2 kΩ; der Zustand wird eingelernt. SbS, Open und Close akzeptieren einen potenzialfreien Kontakt NO am jeweiligen Klemmenpaar. Kontakte haben keine +/−-Polarität; legen Sie keine Fremdspannung an den Eingang an. |
| Hilfsversorgung | Rechte Klemme des STOP-Klemmenpaars = −, linke Klemme des SbS-Klemmenpaars = +, bei der Ausrichtung der Abbildung unten (Beschriftungen über den Klemmen). Stromversorgung für ein geeignetes Lesegerät oder Modul: 24 V DC (−30 % bis +50 %), maximal 200 mA, auch im Stand-by. Schließen Sie das Steuerrelais des Moduls separat als potenzialfreien Kontakt an; prüfen Sie den zulässigen Spannungsbereich und die Stromaufnahme des Moduls. |
| Warnleuchte, Schloss, Kontrollleuchte | FLASH: 12 V DC, maximal 21 W; ELS: 12 V AC, maximal 15 VA, ohne feste +/−-Polarität; OGI: 24 V DC, maximal 4 W. Bei FLASH/OGI gibt der Schaltplan die Reihenfolge von +/− am Klemmenpaar nicht an; raten Sie daher nicht. Prüfen Sie bei einem polarisierten Produkt die Kennzeichnung auf der Platine und am Produkt. Die Funktion der Ausgänge kann sich je nach Programmierung ändern. |
| Funk und Notstromversorgung | Der steckbare Empfänger gehört in den Anschluss SM, der Notstromakku in den dafür vorgesehenen Anschluss der eingebauten Platine. Sie werden nicht an BlueBUS oder an die Motorklemmen angeschlossen. |
Die genaue Lage der Klemmen, das Einlernen und die Prüfung der Sicherheitseinrichtungen finden Sie in der separaten Anleitung des Steuergeräts MC824HR30.
Steuergerät und Zubehör
Ein einzelner Motor benötigt ein geeignetes Steuergerät. Das aktuelle MC824HR30/MCA1R30 steuert einen oder zwei 24-V-Motoren und verfügt über eine eigene Anleitung; verwenden Sie bei der älteren MC824HR10/MCA1R10 die Anleitung der entsprechenden Platine. Prüfen Sie den konkreten Lieferumfang in der Beschreibung des ausgewählten Sets.
| Was | Warum | Typ |
|---|---|---|
| Steuergerät | Steuert einen 24-V-Motor; wählen Sie die Anleitung der tatsächlich eingebauten Platine. | MC824HR30/MCA1R30 |
| Empfänger | Wählen Sie den Funkempfänger passend zur Codierung des Senders und zur Platine aus. | OXI · OXIBD · OXILR |
| Sender | Wählen Sie ihn passend zum Empfänger aus; die BD- und LR-Modi erfordern den jeweils passenden Empfänger. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Lichtschranken | Auswahl nach BlueBUS-Eingängen, Stromversorgung und Ausstattung der jeweiligen Steuerung. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Warnleuchte | Spannung, Leistungsaufnahme und Blinkmodus müssen zum Ausgang der Steuerung passen. | ELDC · WLT |
Sets mit Antrieb TO6024HS
Es gibt separate Sets für ein- und zweiflügelige Tore. Prüfen Sie vor der Bestellung auf der jeweiligen Produktseite den tatsächlichen Lieferumfang des Sets und die Steuerplatine.
| Einflügeliges Tor | Zweiflügeliges Tor |
|---|---|
| Set mit Zubehör Set mit Lichtschranken Basis-Set | Basis-Set Set mit Zubehör Set mit Lichtschranken |
Einsatzbereich für einen Torflügel

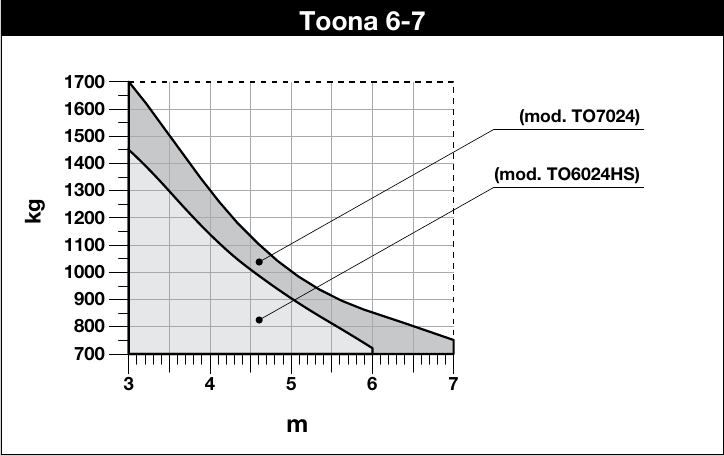

Länge und Gewicht bilden eine gemeinsame Begrenzung. Die Kurve TO6024HS erreicht bei 3 m ungefähr 1 450 kg; bei 6 m ungefähr 700 kg. Verwenden Sie ausschließlich die Kurve Ihres Modells und berücksichtigen Sie den Bewegungswiderstand, eine geschlossene Füllung und Wind; die Extremwerte lassen sich nicht einfach miteinander kombinieren.
Lebensdauer in Abhängigkeit von der Belastung
Addieren Sie für einen Torflügel die entsprechenden Indizes für Gewicht, Länge und Umgebung. Vergleichen Sie die Summe anschließend mit dem NICE-Diagramm. Für Werte über 100 % enthält das Diagramm keine Angaben. Es handelt sich um eine orientierende Schätzung der Lebensdauer von 80 000 bis 250 000 Arbeitszyklen je nach Belastung, nicht um eine Garantie.
| Einfluss auf einen Torflügel | Index |
|---|---|
| Gewicht bis 400 kg | 0 % |
| Über 400 bis 500 kg | 10 % |
| Über 500 kg | 20 % |
| Länge 2–3 m | 0 % |
| Länge 3–4 m | 0 % |
| Länge über 4 bis 5 m | 10 % |
| Länge über 5 bis 6 m | 20 % |
| Temperatur über 40 °C, unter 0 °C oder Luftfeuchtigkeit über 80 % | 20 % |
| Geschlossene Torfüllung | 15 % |
| Windige Lage | 15 % |
| NICE-Diagramm |
|---|
|
Montage des Antriebs und der Konsolen
Prüfen Sie vor der Montage die Stabilität des Tors, den leichtgängigen manuellen Lauf des Torflügels, den Platz zum Entriegeln und eine geeignete Stelle am festen Teil des Torflügels. Lassen Sie die Montage und den elektrischen Anschluss von einer qualifizierten Fachkraft durchführen.
Befestigung der hinteren Konsole und Diagramm A/B/C
Pfosten und Konsolen: Als Richtwert empfehlen wir einen stabilen Stahlpfosten 120 × 120 mm. Bei 100 × 100 mm muss der Monteur Wandstärke, Verankerung, Fundament, Versatz des Torbands und Windlast gesondert beurteilen. Der Querschnitt allein gewährleistet keine ausreichende Stabilität.

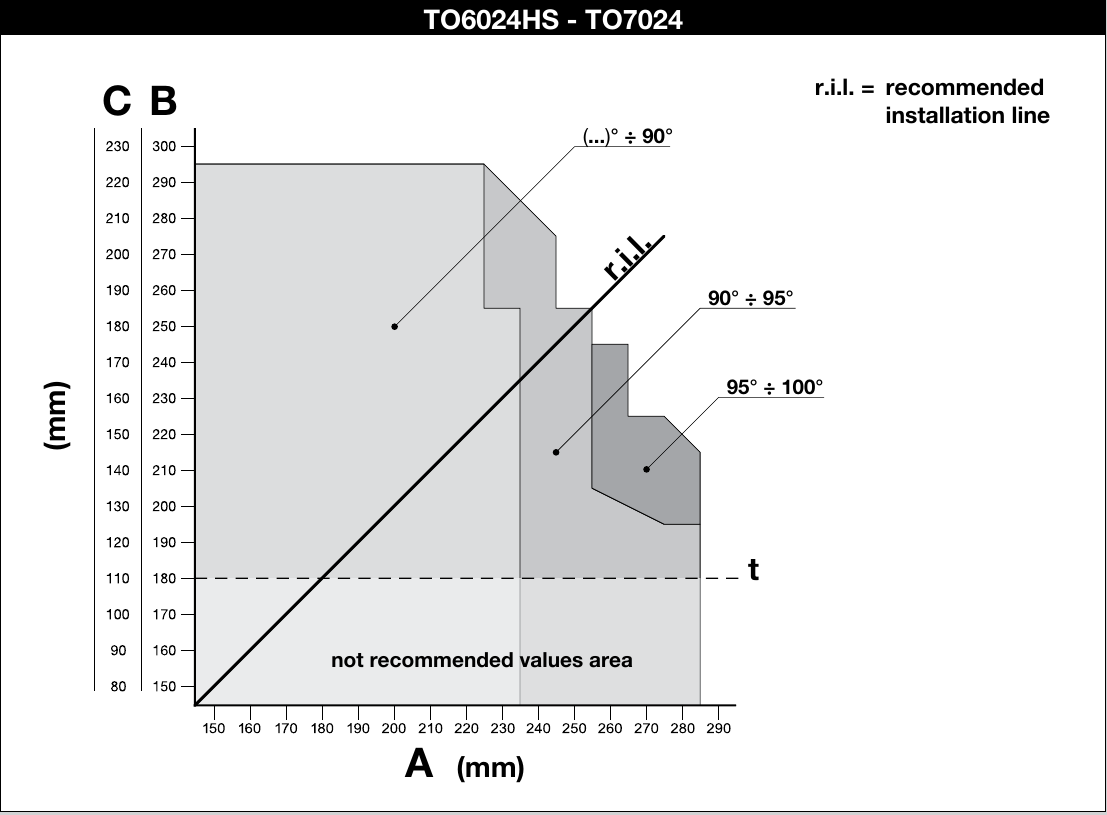

Messen Sie den Versatz des Torbands C. Ziehen Sie im Originaldiagramm TO6024HS/TO7024 von C aus eine waagerechte Linie und lesen Sie B ab; der Schnittpunkt mit der empfohlenen Linie r.i.l. bestimmt den Winkel und über die Senkrechte A. Die Maße A und B sollten ähnlich sein. B-Werte unterhalb der Linie t werden von NICE nicht empfohlen.
Wenn das Vierkantrohr des Pfostens oder die Position des Torbands die Einhaltung des Diagramms nicht zulässt, muss die hintere Konsole angepasst oder eine geeignete verlängerte Befestigung für Toona 6–7 angefertigt werden. Beim Öffnen nach außen ist eine verlängerte hintere Befestigung erforderlich. Wählen Sie die Maße passend zum tatsächlichen Tor und prüfen Sie vor dem endgültigen Verschweißen den gesamten Bewegungsablauf.
Verbinden Sie die hintere Konsole nach Prüfung der Geometrie fest mit der Montageplatte und dem Pfosten. Wählen Sie das Befestigungsmaterial für den Pfosten passend zum Untergrund aus. Befestigen Sie die vordere Konsole am festen Teil des Torflügels; der Motor muss an den Bolzen das erforderliche geringe Spiel haben, damit er nicht verklemmt.

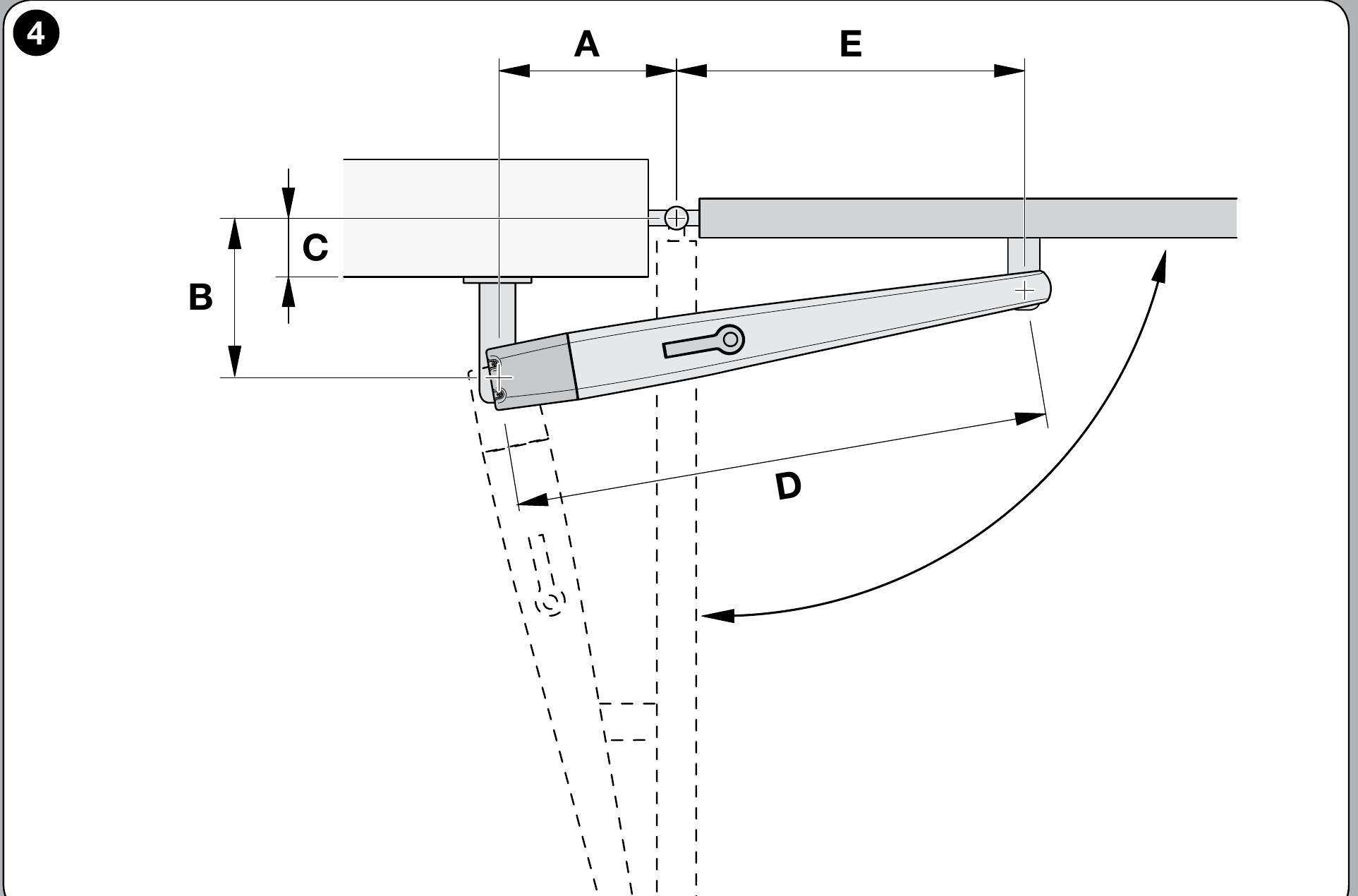

Maß D = 1 070 mm. Nachdem Sie A anhand des Diagramms bestimmt haben, lesen Sie E in der NICE-Tabelle ab; der Höhenunterschied zwischen der vorderen und der hinteren Konsole beträgt F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Für den hinteren Bolzen schreibt NICE vor, die Mutter festzuziehen und anschließend um 1/10 Umdrehung zu lösen, damit zwischen den Teilen ein minimales Spiel verbleibt. Die vordere Befestigung gemäß der Zeichnung des Herstellers festziehen.
Verkabelung und Anschluss des Motors

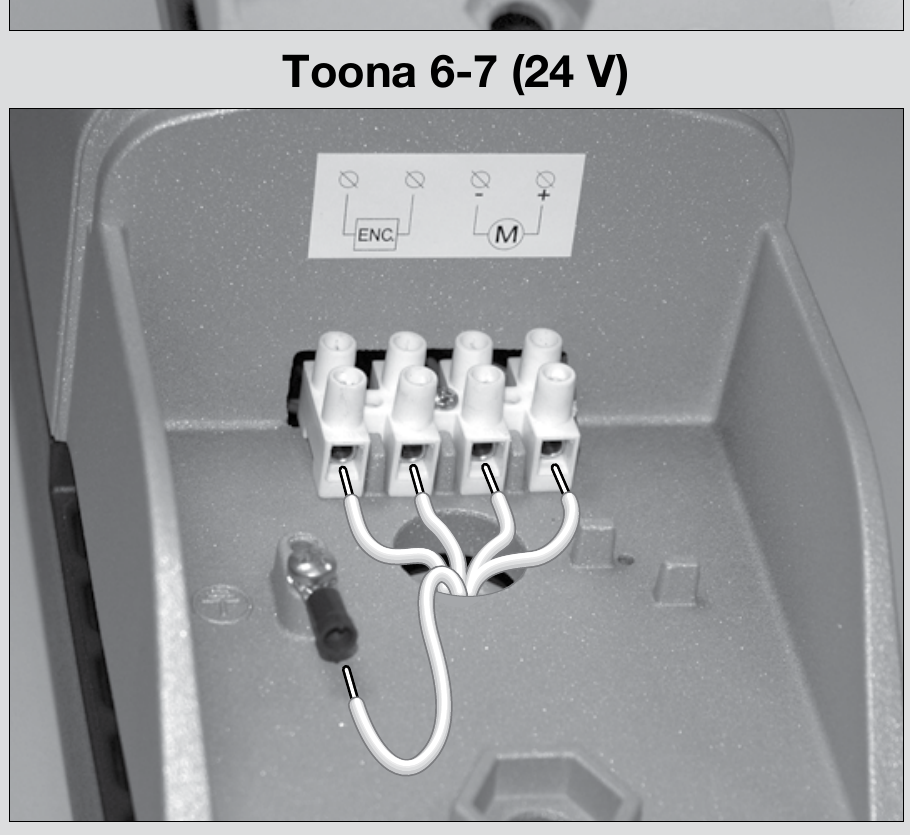

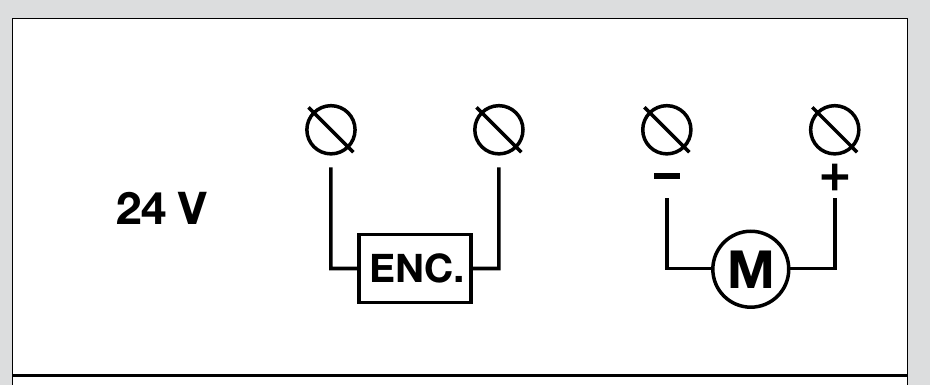

Vor dem Öffnen der Abdeckung und dem Anschließen die Stromversorgung trennen. Der Antrieb verfügt über separate Klemmen für den Encoder und den 24-V-DC-Motor; verwechseln Sie diese nicht. Schließen Sie die Leiter und den Schutzleiter gemäß der Originalabbildung von NICE und der Anleitung der tatsächlich installierten Steuerung an. Die Angabe 24 V bezeichnet die Motorspannung, nicht automatisch die Netzversorgung der Steuerung.

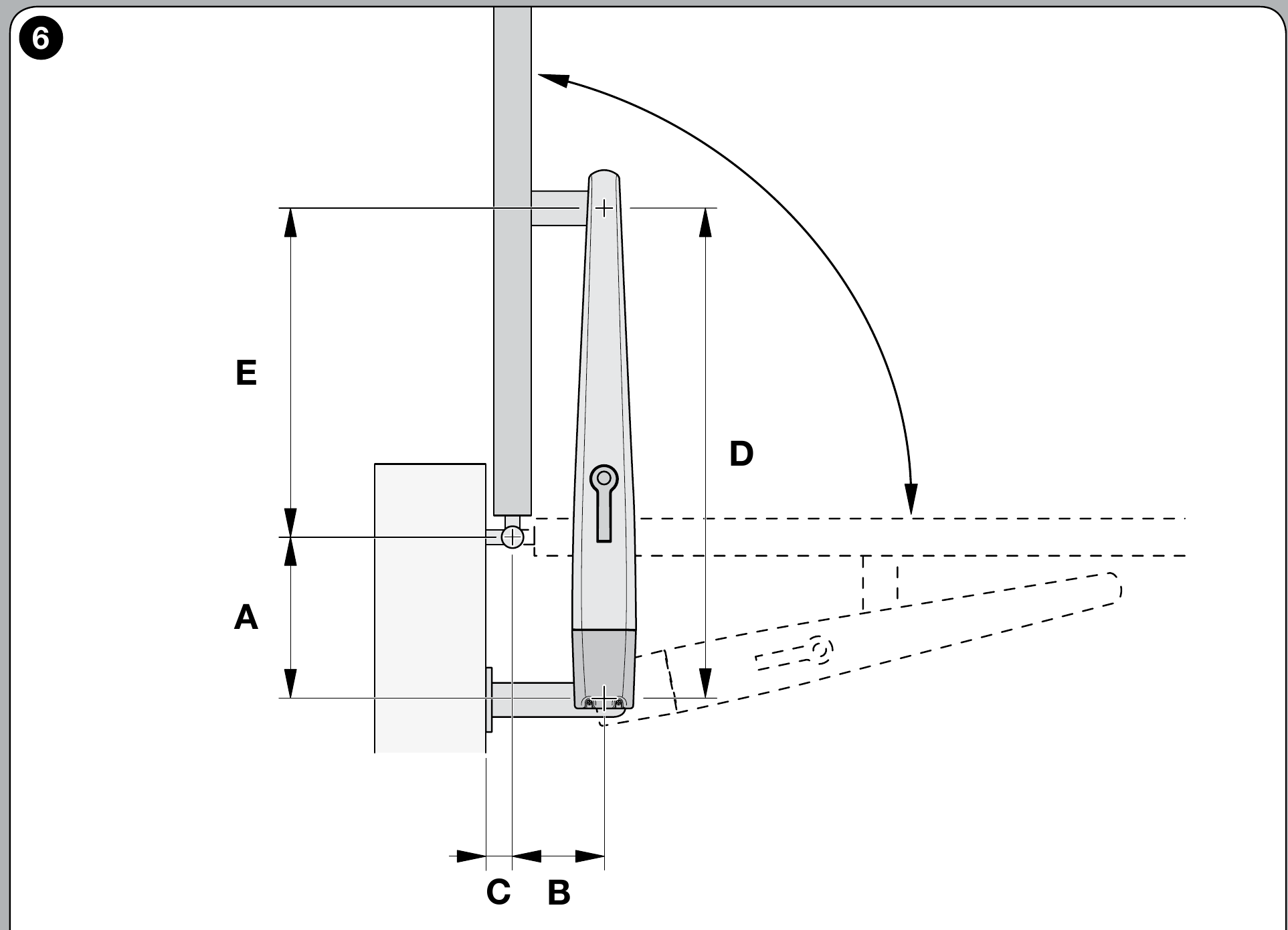

Beim Öffnen nach außen wird laut NICE die Polarität der Motorspeisung geändert. Gleichzeitig muss die Montagegeometrie korrekt ausgelegt sein; nur die Leiter zu tauschen reicht nicht aus. Prüfen Sie anschließend Bewegungsrichtung, Endlagen und Sicherheitseinrichtungen gemäß der Anleitung der installierten Steuerung.
Interne Öffnungs- und Schließanschläge

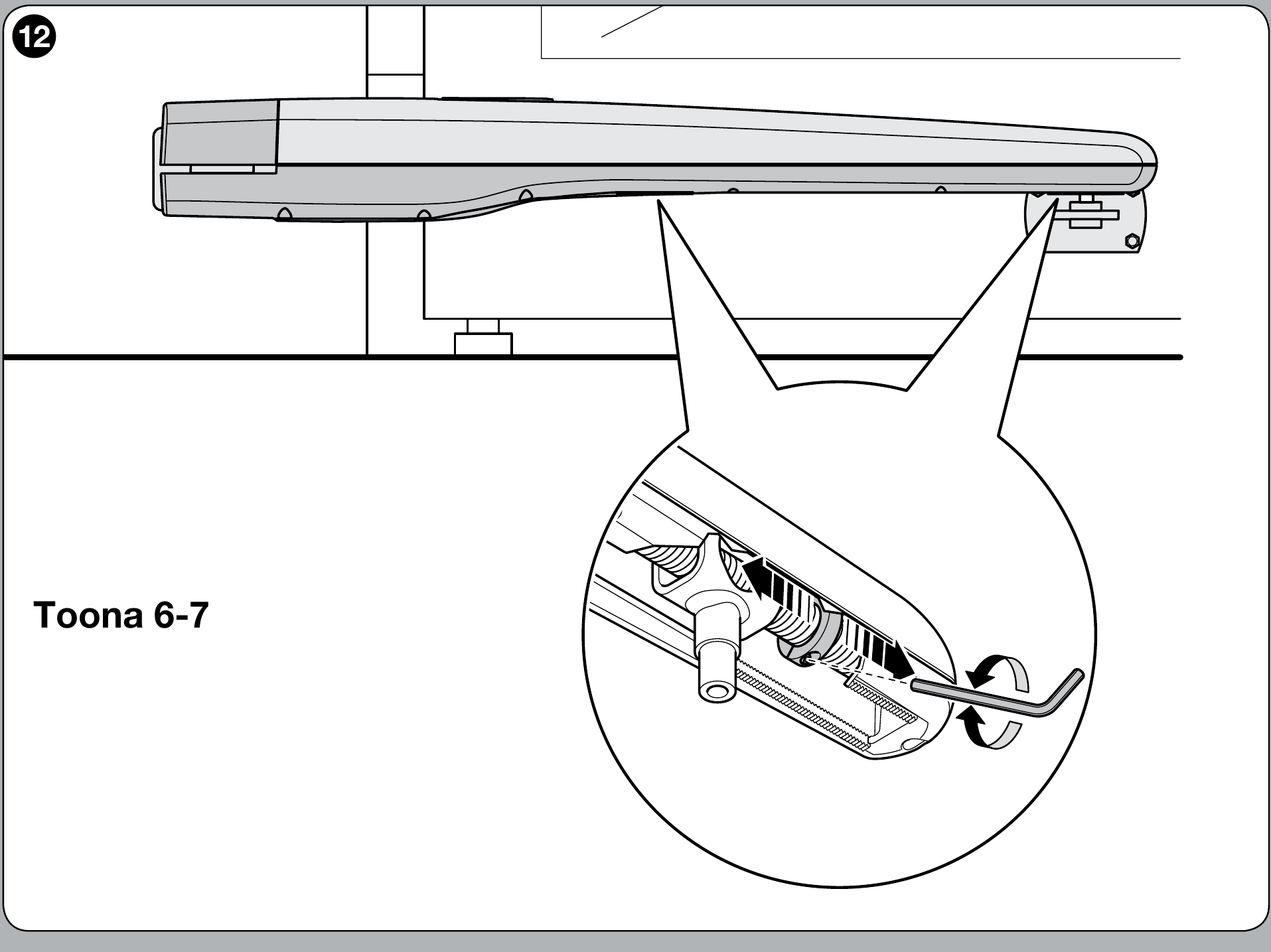

Bei der Serie Toona 6–7 werden die mechanischen Anschläge für das Öffnen und Schließen eingestellt. Entriegeln Sie den Motor, bewegen Sie den Torflügel so, dass die Anschlagschraube zugänglich ist, lösen Sie sie, stellen Sie die gewünschte Öffnungsposition von Hand ein, schieben Sie den Anschlag an den Bolzen und ziehen Sie ihn fest. Wiederholen Sie den Vorgang in der gewünschten Schließposition und verriegeln Sie anschließend den Motor. Prüfen Sie die Endlagen und die Sicherheit des gesamten Tors im Rahmen der Testläufe.
Test vor der ersten Verwendung
Nach der Montage und Einstellung der Anschläge muss ein qualifizierter Techniker das gesamte Tor prüfen, nicht nur den Anlauf des Motors. NICE nennt bei entriegeltem Antrieb als Prüfkriterium, dass sich der Torflügel von Hand mit einer Kraft von höchstens 390 N bewegen lässt.
- Die Leichtgängigkeit über den gesamten Bewegungsbereich, die Festigkeit der Konsolen und die sichere Entriegelung prüfen.
- Wiederholt Öffnen, Stoppen und Schließen auslösen; Bewegungsrichtung, Nachlauf, Anschläge und bei zwei Torflügeln deren Reihenfolge gemäß der Anleitung der Steuerung prüfen.
- Lichtschranken, Sicherheitskontaktleisten und weitere installierte Schutzeinrichtungen einzeln prüfen. Der Techniker misst die Betriebskräfte gemäß den geltenden Anforderungen; erst nach erfolgreicher Prüfung darf das Tor verwendet werden.
Manuelle Entriegelung des Antriebs
Entriegeln oder verriegeln Sie den Antrieb nur bei stillstehendem Torflügel. Ist ein Elektroschloss installiert, entriegeln Sie es zuerst. Trennen Sie bei einer Störung die Stromversorgung.
- Schieben Sie die Abdeckung des Entriegelungsschlosses zur Seite.
- Stecken Sie den mitgelieferten Schlüssel ein und drehen Sie ihn im Uhrzeigersinn.
- Heben Sie den Hebel an und bewegen Sie den Torflügel von Hand. Zum erneuten Verriegeln den Hebel herunterklappen, den Schlüssel zurückdrehen und abziehen sowie die Abdeckung schließen.
Prüfung und Wartung
Wartung spätestens alle 6 Monate durch einen qualifizierten Techniker. Nach dem Trennen der Stromversorgung prüft er die Befestigung, Korrosion, Verschleiß, Schraubverbindungen und die Schmierung der Gewindespindel mit Mutter. Nach dem Einschalten prüft er die Bewegung, die Entriegelung und alle Sicherheitseinrichtungen.
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | TO6024HS |
| Motorspannung | 24 V DC |
| Maximale / Nennstromaufnahme | 5 A / 2,5 A |
| Maximale / Nennleistungsaufnahme | 120 W / 60 W |
| Hub | 584 mm |
| Leerlaufgeschwindigkeit | 0,016 m/s |
| Maximale / Nennkraft | 2 200 N / 1 200 N |
| Zyklen pro Stunde bei Nennkraft | 41 |
| Schutzart | IP44 |
| Betriebstemperatur | −20 bis +50 °C |
| Isolierstoffklasse | F |
| Richtwert für die Lebensdauer | 80 000 bis 250 000 Zyklen je nach Belastung |
| Abmessungen L × B × H | 1 200 × 128 × 150 mm |
| Motorgewicht | 15 kg |
