NICE Hyppo HY7024 – Antrieb für Drehtore mit einem Flügel bis 3 m/350 kg
| Verfügbarkeit: | innerhalb von 3 Tagen | Die Ware versenden wir normalerweise innerhalb von 3 Tagen. |
|---|
innerhalb von 3 Tagen
695,86 € inkl. MwSt.
| Gewicht |
|---|
| 13 kg |
Produktbeschreibung NICE Hyppo HY7024 – Antrieb für Drehtore mit einem Flügel bis 3 m/350 kg
Notstromversorgung bei Netzausfall: für die Steuerung MC824HR30 verwenden Sie NICE PSS324. Bei der älteren PS324 benötigen Sie Kabel CABLA11 und der Standby-Modus muss ausgeschaltet sein. Anschluss der Notstromversorgung.
NICE HYPPO HY7024 – Gelenkarmantrieb für Drehtore
NICE HYPPO HY7024 ist ein eigenständiger elektromechanischer Antrieb für einen Torflügel. Er verfügt über einen Motor 24 V DC, einen Gelenkarm und ist selbsthemmend. Die Position des Torflügels wird mithilfe eines magnetischen Encoders. Er benötigt eine separate Steuerung und Sicherheitszubehör; bei einem Stromausfall kann er mit einem Schlüssel entriegelt werden.
Montage, Anschluss und Sicherheitsprüfungen müssen von einer qualifizierten Fachkraft durchgeführt werden. Trennen Sie vor dem Öffnen des Antriebs oder der Steuerung die Stromversorgung und gegebenenfalls die Notstromversorgung. Sichern Sie den Torflügel bei manueller Bedienung gegen unbeabsichtigte Bewegung.
Wann ist dieser Antrieb die richtige Wahl?
HYPPO eignet sich für Drehtore, bei denen der Gelenkarm an der Innenseite montiert wird. Entscheidend sind Länge und Gewicht des Torflügels, sein Bewegungswiderstand, die Lage der Scharniere und der Platz für den gesamten Bewegungsbereich des Arms.
| Maximale Torflügellänge | 3 m; das zulässige Gewicht nimmt mit zunehmender Länge ab. |
|---|---|
| Gewicht laut Diagramm | Bei einem Torflügel von 2 m liegt die untere Kurve im Diagramm unter 350 kg; bei 3 m unter 200 kg. Beurteilen Sie das konkrete Gewicht anhand der entsprechenden Kurve und der Bedingungen am Tor. |
| Einschaltdauer | 80 %; auch für intensiveren Betrieb geeignet. |
3 m und 350 kg gelten nicht gleichzeitig. Die Grenzwerte gelten für einen Antrieb und einen Torflügel. Höhe und Form des Tors, eine geschlossene Füllung und starker Wind können die Werte deutlich verringern. Die Einschaltdauer in Prozent gibt weder die Anzahl der Zyklen pro Stunde noch einen Dauerbetrieb an.
Die waagerechte Achse zeigt die Länge in Metern, die senkrechte das Gewicht in Kilogramm. Verwenden Sie für HY7024 ausschließlich den unteren zulässigen Bereich des Diagramms.
Kompatibles Zubehör
Wählen Sie das Zubehör passend zur installierten Steuerung, den Anschlüssen und der Spannung aus. Die folgenden Anschlusspläne und Vorgehensweisen beziehen sich auf MC824HR30.
| Was | Warum | Typ |
|---|---|---|
| Steuerung | Steuert einen oder zwei Antriebe sowie die Sicherheitseinrichtungen. | NICE MC824HR30. |
| Warnleuchte | Warnt vor der Bewegung des Tors und kann eine Antenne aufnehmen. | NICE ELDC für 12 V DC FLASH. Ausgangsspannung. |
| Lichtschranken | Überwachen den Torbereich; die Reaktion hängt von der Positionierung ab. | BlueBUS: EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B. Anschluss und Adressierung. |
| Notstrombatterie | Torbewegung bei Stromausfall. | NICE PSS324 für MC824HR30; für die ältere PS324 wird CABLA11 und Standby OFF benötigt. Anschluss der Notstromversorgung. |
| Funk-Lichtschranken | Lösung ohne zu den Lichtschranken verlegte Kabel. | EPMOW benötigen die separate Schnittstelle NICE IBW und müssen eingelernt werden. Das Paar wird nicht direkt mit zwei Drähten angeschlossen. |
| Empfänger | Empfängt die Befehle der Fernbedienungen; in SM wird ein Empfänger eingesetzt. | Aktueller NICE OXIBD. Älterer kompatibler OXI kann in einer bestehenden Anlage weiterverwendet werden. OXILR ist für ON3ELR. Codierung und Antenne. |
| Sender | Fernsteuerung passend zum installierten Empfänger. | O-CODE / FloR je nach Empfänger: MYGO2, MYGO4, MYGO8, ON2E, ON4E, ON9E. Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G. FloR: FLO2RE, FLO2R-S. Bidirektional ON3EBD und DOMIW3C mit OXIBD; LR ON3ELR mit OXILR. |
| Antenne | Verbessert die Reichweite des Handsenders. | Antenne in der Signalleuchte ELDC oder ABFKIT. Bei OXIBD wird das Koaxialkabel am Empfänger angeschlossen. |
| Tastatur | Steuerbefehl per Code, ohne Handsender. | Funk-Tastatur EDSWG mit FloR-Empfänger; verdrahtete EDSB über BlueBUS an einer kompatiblen Steuerung. Nicht für MC200 geeignet. |
| Schlüsselschalter | Steuerbefehl per Schlüssel von einem festen Standort aus. | EKS, EKSEU, EKSI, EKSIEU. Kontakt C–NO für den Steuereingang ohne Fremdspannung. |
| Kartenleser | Bedienung mit einer zugewiesenen Karte oder einem Schlüsselanhänger. | NICE ETPB über BlueBUS; die Steuerung muss BlueBUS-Bedienelemente unterstützen. Nicht für MC200 geeignet. |
| Elektroschloss | Zusätzliche Verriegelung des Torflügels, synchronisiert mit der Steuerung. | PLA11 – horizontal, PLA10 – vertikal. Ausgang ELS 12 V AC / max. 15 VA; Klemmen. |
| Verlängerter Arm | Größere Reichweite bei abweichender Montagegeometrie. | NICE HYA12; Montagemaße. |
| Entriegelung von außen | Manueller Zugang bei Stromausfall, wenn kein weiterer Zugang vorhanden ist. | Gehäuse NICE KIO mit Zugseil KA1, 6 m. Für jeden benötigten Entriegelungsmechanismus ist die passende Baugruppe erforderlich. |
| Wi-Fi-/GSM-Steuerung | Fernsteuerbefehl über einen potenzialfreien Kontakt. | Zamel-Wi-Fi-Steuerung oder GSM-Module aus unserem Sortiment. Prüfen Sie die Stromversorgung des Moduls und schließen Sie ausschließlich den potenzialfreien NO-Ausgang an den Steuereingang. |
| Programmierung und Integration | Erweiterte Einstellungen und Diagnose. | NICE BiDi-WiFi für den kompatiblen BusT4-Anschluss; kein gewöhnlicher Funkempfänger. BiDi-ZWave Wählen Sie je nach unterstützter Opera-Generation; bei einem vorhandenen R10 entsprechend dessen Kompatibilität. |
FT210B nicht geeignet für MC800 oder MC824H: erfordern unterschiedliche Adressen FT A / FT B / FT C. Wählen Sie die oben genannten kompatiblen Lichtschranken.
Einzelmotor und Steuerung
Das Angebot umfasst einen Motor HYPPO HY7024 mit Gelenkarm. Der Einzelmotor enthält keine Steuerzentrale. Für ein zweiflügeliges Tor benötigen Sie zwei passende Motoren; dadurch erhöht sich nicht die zulässige Größe eines einzelnen Flügels. Steuerung, Lichtschranken, Warnleuchte, Empfänger und Handsender passend zur Zusammenstellung auswählen.
| Zusammenstellung | Steuerung | Wichtiger Unterschied |
|---|---|---|
| HY7024 | MC824HR30 | 24 V DC mit Encoder. Die Steuerung wird mit 230 V AC versorgt. MC824L ist kein Ersatz für HY7024. |
Bei einem vorhandenen Tor richten Sie sich nach der installierten Steuerplatine. Die Anleitung der aktuellen MC800 gilt nicht für die ältere A60, und die Vorgehensweisen für MC824HR30 lassen sich nicht automatisch auf eine andere MC824H-Generation übertragen.
Montage des Gelenkarmantriebs
Vor der Montage
- Der Torflügel muss sich von Hand über den gesamten Bewegungsweg gleichmäßig bewegen lassen. Scharniere, Stabilität des Torflügels und Tragfähigkeit der Befestigung prüfen.
- Feste mechanische Anschläge für die Öffnungs- und Schließposition vorbereiten, um den Bewegungsweg zu begrenzen und die Steuerung einzulernen.
- Ausreichend Platz für den Motorkörper, den gesamten Bewegungsbereich des Arms und den Entriegelungshebel lassen. Quetsch- und Einzugsstellen beurteilen und geeignete Schutzmaßnahmen vorsehen.
- Am Pfosten wird die Trägerplatte befestigt, am Torflügel der vordere Halter. Entscheidend sind die Montageabmessungen und die Festigkeit des Untergrunds.
Montageabmessungen A und B
Die Maße A und B gemäß Abbildung messen. Die Tabelle gilt für den standardmäßigen Gelenkarm HY7024; sie gibt den Öffnungswinkel für die jeweilige Kombination der Abmessungen in Millimetern an.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Der Öffnungswinkel ergibt sich aus der Geometrie und lässt sich nicht beliebig an der Steuerung einstellen. Vor der endgültigen Befestigung den Motor entriegeln und den gesamten Bewegungsweg von Torflügel und Arm überprüfen. Die Anschläge müssen Bewegungen außerhalb des sicheren Bereichs verhindern.
Verlängerter Arm HYA12
Verlängerter Gelenkarm NICE HYA12 ermöglicht eine größere Reichweite. Die Abbildung definiert auch das Maß D. Die Maximalwerte A/B/D sind Montagegrenzen und keine empfohlenen Pfostenabmessungen. Die Winkeltabelle für den Standardarm nicht ohne Weiteres auf HYA12 übertragen.
| Maß | Standardarm | HYA12 |
|---|---|---|
| A max. | 150 mm | 400 mm |
| B max. | 350 mm | 450 mm |
| D max. | 450 mm | 800 mm |
Befestigung von Platte und Halter
- Linke oder rechte Montage bestimmen bei Betrachtung von der Grundstücksinnenseite. Dasselbe Modell kann durch die Position der Platte und die Montage des Arms für beide Seiten angepasst werden.
- Trägerplatte befestigen A am festen Untergrund des Pfostens und den Halter B am stabilen Teil des Torflügels befestigen. Hier bezeichnen A/B die Bauteile und nicht die Montageabmessungen aus der vorherigen Tabelle.
- Den Motor an die Platte schrauben. Kleine Ausrichtungsabweichungen mithilfe der Langlöcher ausgleichen.
- Den Arm für die gewählte Seite zusammenbauen. Schrauben vor der Montage gemäß Montageanleitung schmieren, Unterlegscheiben einsetzen und Befestigungselemente anbringen.
- Motor entriegeln und Torflügel von Hand bis zu den Anschlägen bewegen; anschließend die Befestigungen endgültig festziehen.
Linksmontage, Ansicht von innen:
Rechtsmontage, Ansicht von innen:
Abdeckung und Schutz des Mechanismus
Nach der Einstellung die Abdeckung und den Entriegelungshebel anbringen und mit Schrauben befestigen. Kabeldurchführungen und festen Sitz der Abdeckung prüfen. Weder in den Antrieb noch in die Steuerung darf Wasser eindringen; Kabel vor dem Arm und der Bewegung des Torflügels schützen.
Manuelle Entriegelung
- Automatikbetrieb stoppen, Stromversorgung trennen und den Torflügel gegen unbeabsichtigte Bewegung sichern.
- Die Schlossabdeckung nach oben schieben. Schlüssel einstecken und im Uhrzeigersinn drehen.
- Den Entriegelungshebel wie abgebildet drehen; anschließend den Torflügel von Hand bewegen.
- Bringen Sie den Mechanismus vor dem Automatikbetrieb wieder in die verriegelte Stellung, mit senkrecht stehendem Griff. Prüfen Sie, ob der Antrieb eingerastet ist, ziehen Sie den Schlüssel ab und schließen Sie die Schlossabdeckung.
Wenn es keinen weiteren Zugang zum Grundstück gibt, planen Sie den Zugang bereits bei der Montage ein: NICE KIO mit Seilzug KA1 ermöglicht die manuelle Entriegelung von außen. Montieren und testen Sie die Baugruppe, bevor Sie das Tor in Betrieb nehmen.
Verkabelung und elektrischer Anschluss
Führen und schützen Sie Netzleitungen, Motorleitungen und Niederspannungssignale entsprechend Spannung und Umgebungsbedingungen. Die Zuleitung zur Steuerung besteht aus L, N und PE; sichern Sie sie mit einer geeigneten Sicherung und einer Vorrichtung zur vollständigen Trennung vom Netz ab. Sichern Sie die Kabel mit Kabelverschraubungen und Zugentlastungen.
| Stromkreis | Kabel | Verwendung |
|---|---|---|
| Zuleitung zur Steuerung | 3 × 1,5 mm² | Bis 30 m; L, N und PE. Bei längerer Zuleitung 3 × 2,5 mm² verwenden und die Automatisierung gemäß Anleitung der Steuerung schutzerdungstechnisch anschließen. |
| Motor | 3 × 1,5 mm² | Bis 10 m; separater Motorkreis. |
| Encoder | 2 × 1 mm² | Bis 10 m, ohne Polarität; gehört zum jeweiligen Motor. |
| BlueBUS | 2 × 0,5 mm² | Bis 20 m; bei mehr als 20 m bis 40 m 2 × 1 mm² verwenden. |
| Warnleuchte | 2 × 0,5 mm² | Bis 20 m, Niederspannungsanschluss FLASH. |
| Elektroschloss | 2 × 1 mm² | Bis 10 m; Ausgang 12 V AC / max. 15 VA. |
| Schlüsselschalter | 4 × 0,5 mm² | Bis 50 m; alternativ zwei Kabel mit 2 × 0,5 mm². |
| Antenne | RG58 | Bis 20 m; weniger als 5 m werden empfohlen. |
Querschnitt und Leitungsführung muss der Monteur anhand der Leitungslängen und der Anleitung der installierten Steuerung überprüfen..

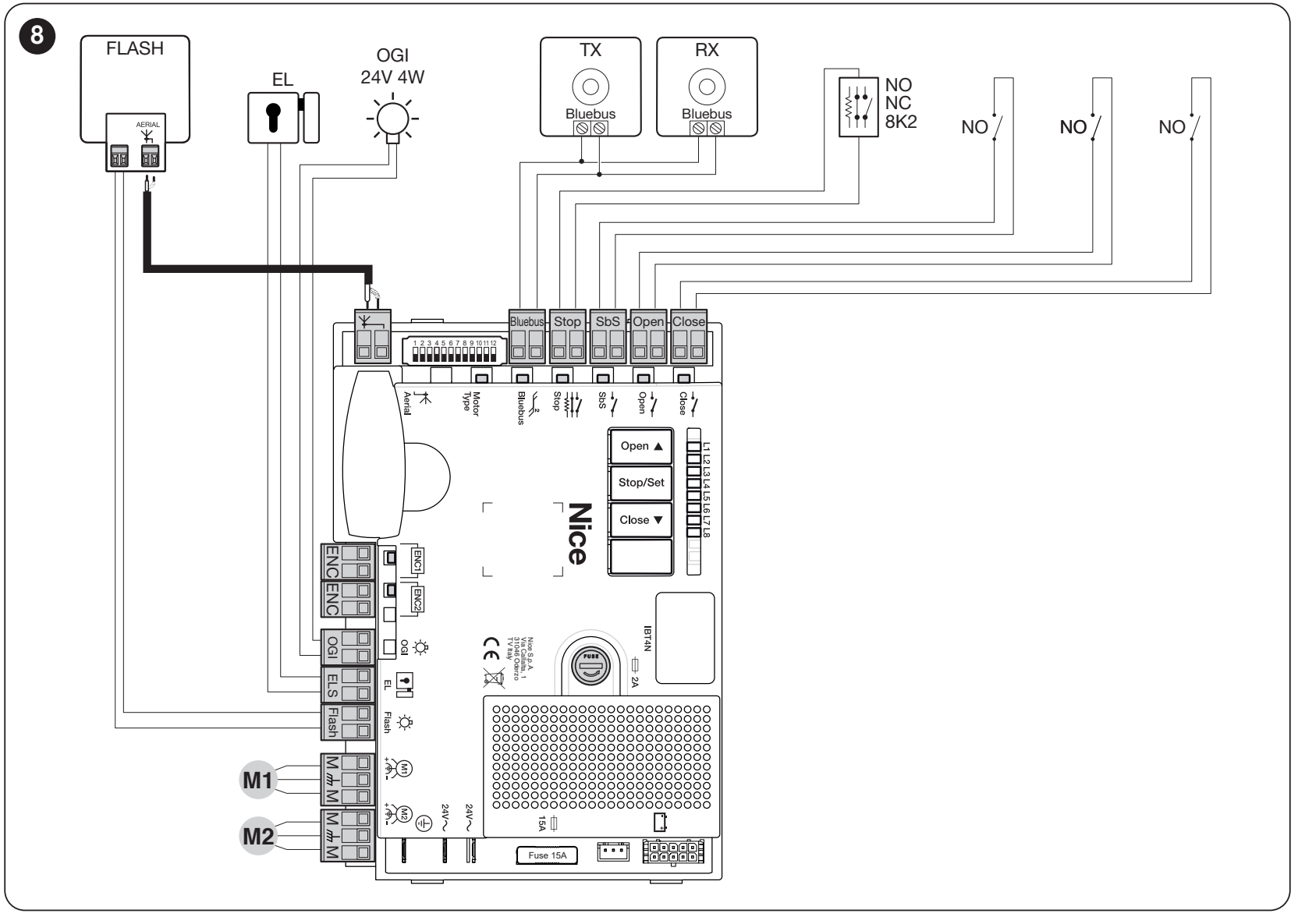

Anschluss von Motor und Steuerung
HY7024 gehört an den 24-V-DC-Motorausgang der MC824H, nicht an 230 V Netzspannung. Die folgende Vorgehensweise gilt für die MC824HR30 mit der Platine MCA1R30. Die beiden Encoderleitungen sind ungepolt und gehören an den jeweiligen ENC-Anschluss. Bei der MC824L kommen andere Motoren zum Einsatz.
| Ein Torflügel | Motor an M2, Encoder an ENC2; M1 und ENC1 bleiben frei. |
|---|---|
| Zwei Torflügel | M2 öffnet zuerst, M1 schließt zuerst. Der Encoder von M1 gehört an ENC1, der Encoder von M2 an ENC2. |
| Motorwahlschalter | Stellen Sie vor dem Einlernen der Positionen DIP 1 = ON; DIP 2–12 = OFF für HY7024 ein. Verwenden Sie keine andere Kombination. |
Verwenden Sie für HY7024 die zugehörige Modelleinstellung; der Programmierer kann diese Gruppe als MB4024 anzeigen. Entscheidend ist die korrekte Schalterstellung für HY7024.
Zubehörklemmen und Polarität

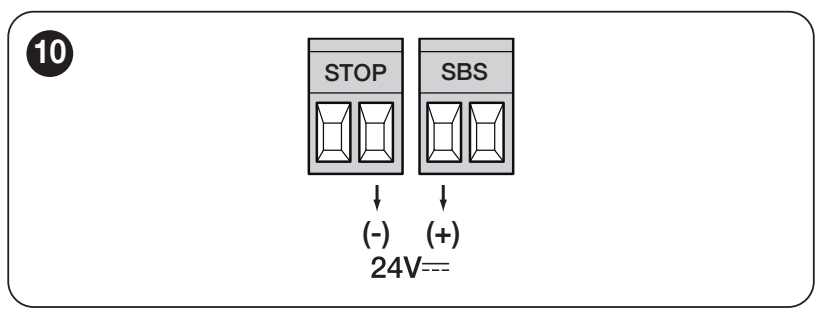

| Hilfsstromversorgung | Linke Klemme des SbS-Klemmenpaars = +; rechte Klemme des STOP-Klemmenpaars = −, wie in der Detailansicht unten dargestellt. 24 V DC −30 % / +50 %, insgesamt max. 200 mA. Die Spannung liegt auch im Standby an. Es handelt sich um die dargestellten Versorgungsklemmen, nicht um beliebige Signalkontakte. |
|---|---|
| BlueBUS | Zwei parallel geführte Adern übertragen sowohl die Versorgung als auch die Daten; keine Polarität +/−. |
| ENC1 / ENC2 | Encoder der jeweiligen Motoren; keine Polarität. |
| FLASH | Warnleuchte 12 V DC, max. 21 W; zum Beispiel ELDC. Prüfen Sie vor dem Anschluss die Kennzeichnung +/− am jeweiligen Ausgang und an der Warnleuchte. |
| ELS | Elektroschloss 12 V AC, max. 15 VA; AC hat keine Polarität +/−. |
| OGI | Signalisierung des geöffneten Tors: 24 V DC, max. 4 W. Der Betriebsmodus hängt von der Einstellung ab; beachten Sie die Kennzeichnung des installierten Ausgangs. |
| SbS / Open / Close | Potenzialfreie NO-Kontakte an die entsprechenden Klemmenpaare anschließen: Schrittbetrieb, nur Öffnen oder nur Schließen. Die Kontakte sind ungepolt; es darf keine Fremdspannung angelegt werden. |
| STOP | Eingelernter Sicherheitseingang NO, NC oder 8,2 kΩ. Potenzialfreie Kontakte sind ungepolt; der Anschluss muss den Schutzeinrichtungen entsprechen. |
Bei einer anderen Platine oder Klemmenanordnung verwenden Sie die Anleitung der installierten Steuerung. Detaillierter Anschlussplan der MC824HR30.
Notstromversorgung bei Netzausfall
Die MC824HR30 unterstützt PSS324. Trennen Sie vor dem Anschluss sowohl das Netz als auch die Batterie und verwenden Sie den dafür vorgesehenen Stecker. Wenn Sie die ältere PS324, benötigen Sie das Kabel CABLA11 und Standby muss auf OFF stehen. Die Anzahl der Bewegungszyklen hängt vom Ladezustand und von der Belastung des Tors ab. Die Notstromversorgung ersetzt keine ordnungsgemäße manuelle Entriegelung. Der vollständige Ablauf zum Anschluss der Notstromversorgung.
Lichtschranken und Sicherheitseingänge
Platzieren Sie die Lichtschranken entsprechend der Bewegung der Torflügel und den Gefahrenbereichen des Tors. Richten Sie TX/RX korrekt aus. Die Durchfahrtsicherung ersetzt nicht den Schutz vor Quetschstellen am Scharnier und am Arm.
Die MC824H verwendet für Lichtschranken BlueBUS. EPMB, EPLB, EPSB, EPMORB und F210B Schließen Sie sie parallel mit zwei nicht polarisierten Leitern an. TX/RX eines Paares müssen dieselbe Adresse haben, jedes Paar eine andere als die übrigen. Wiederholen Sie nach einer Änderung der Geräte den Einlernvorgang.
PHOTO/PHOTO II sichern das Schließen; PHOTO 1/PHOTO 1 II greifen beim Öffnen und Schließen ein. PHOTO 2/PHOTO 2 II sichern das Öffnen. PHOTO 3 ist nicht zulässig. Die genauen Brücken und Reaktionen finden Sie in der Adressierungstabelle.
Prüfen Sie jedes Paar beim Öffnen und Schließen sowie STOP und gegebenenfalls die Sicherheitskontaktleiste. Überbrücken Sie kein Sicherheitselement, damit das Tor anläuft.
Erste Inbetriebnahme und Einlernen
Die Schritte führt der Monteur nach der mechanischen und elektrischen Prüfung aus. Sichern Sie den Antrieb im Automatikbetrieb und prüfen Sie die Anschläge, den freien Laufweg und M1/M2. Seien Sie bei der ersten Bewegung darauf vorbereitet, das Tor anzuhalten.
Stellen Sie an der MCA1R30 für HY7024 DIP 1 auf ON und die übrigen auf OFF und schließen Sie den Encoder an.
Nach dem Einschalten der Stromversorgung muss BlueBUS etwa einmal pro Sekunde blinken, die LEDs der angeschlossenen BlueBUS-Lichtschranken TX/RX müssen blinken und die Warnleuchte FLASH muss ausgeschaltet sein. Wenn eine der Prüfungen fehlschlägt, trennen Sie die Stromversorgung und gegebenenfalls die Notstromversorgung und überprüfen Sie die Verdrahtung, bevor Sie fortfahren.

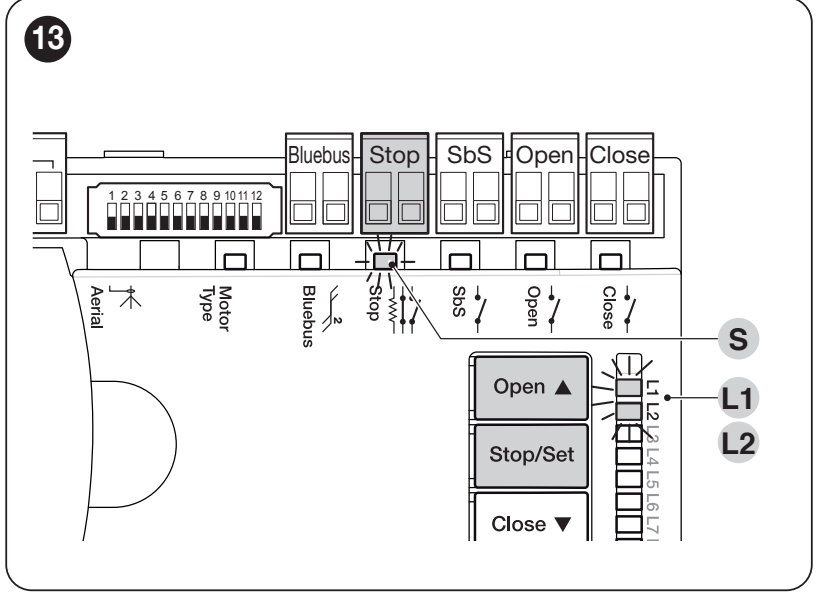

1. Geräteerkennung
- Halten Sie gleichzeitig Open ▲ + Stop/Set.
- Lassen Sie beide Tasten los, sobald L1/L2 schnell zu blinken beginnen, nach etwa 3 Sekunden.
- Warten Sie, bis der Vorgang abgeschlossen ist. Erfolgreich: STOP leuchtet, L1/L2 erlöschen. L3/L4 können als Aufforderung zum Einlernen der Positionen blinken.
Wiederholen Sie den Vorgang, wenn ein BlueBUS- oder STOP-Gerät hinzugefügt oder entfernt wurde. Führen Sie den Einlernvorgang auch ohne angeschlossenes Zubehör durch.
2. Automatisches Einlernen der Positionen
- Halten Sie gleichzeitig Stop/Set + Close ▼.
- Lassen Sie die Tasten los, sobald L3/L4 schnell zu blinken beginnen, nach etwa 5 Sekunden.
- Beobachten Sie: M1 schließt langsam bis zum Anschlag, M2 schließt langsam bis zum Anschlag, beide Antriebe öffnen langsam bis zu den Anschlägen und schließen anschließend schnell. Bei einem einzelnen Antrieb bewegt sich nur M2.
- Der erfolgreiche Abschluss wird durch das Erlöschen von L3/L4.
Wenn einer der Antriebe bei den ersten Schließbewegungen statt zu schließen öffnet, brechen Sie den Einlernvorgang mit der Taste Open ▲ oder Close ▼. Trennen Sie die Stromversorgung und gegebenenfalls die Notstromversorgung und korrigieren Sie die Drehrichtung des betreffenden Antriebs: Vertauschen Sie gemäß dem Schaltplan der MC824H die beiden äußeren Motorleitungen; die Encoderleitungen bleiben unverändert. Bei falscher Reihenfolge korrigieren Sie M1/M2 sowie deren ENC1/ENC2. Starten Sie den Einlernvorgang von vorn. Wird der Vorgang durch eine Lichtschranke oder STOP unterbrochen und L1 blinkt, beseitigen Sie die Ursache und wiederholen Sie den Einlernvorgang.
3. Prüfungen und Übergabe
Prüfen Sie vollständige Öffnungs- und Schließvorgänge, Anschläge, Verzögerungen, die Überdeckung der Torflügel und die Entriegelung. Prüfen Sie jedes Sicherheitselement, das Anhalten und die Richtungsumkehr bei einem Hindernis. Der Monteur muss die Kräfte messen und die gesamte Anlage beurteilen. Stellen Sie keine hohe Kraft als Ersatz für die Reparatur eines schwergängigen Tors ein. Der Benutzer muss die Anleitung erhalten und wissen, wie der Antrieb sicher entriegelt wird.
Manuelles und gemischtes Einlernen: ausführliche Anleitung zur Steuerung. Dem gemischten Einlernen geht das automatische Einlernen voraus.
Einstellungen und Handsender
Stellen Sie automatisches Schließen, Pause, Schrittbetrieb, Verzögerung und Kraft passend zum Tor ein. Wiederholen Sie nach einer Änderung der Kraft oder der Sicherheitsfunktionen die Prüfungen. Die vollständigen Wertebereiche, LEDs und Werkseinstellungen finden Sie in den Programmiertabellen der Steuerung.
Empfänger, Handsender und Antenne
Ein einzelner Antrieb hat keinen integrierten Funkempfänger. In die Steuerung wird ein SM-Empfänger eingesetzt. NICE OXIBD unterstützt auch bidirektionale ON3EBD; OXILR verwenden Sie mit ON3ELR. Bei einem älteren OXI wählen Sie Handsender entsprechend der gespeicherten Codierung aus. Dieselbe Frequenz allein garantiert keine Kompatibilität.
Schließen Sie das Koaxialkabel entsprechend dem Empfänger an: beim OXIBD direkt am Empfänger, beim OXI gemäß dem Schaltplan der Steuerung. Handsender koppeln und löschen. Das Löschen des Funkspeichers setzt weder die Platine zurück noch lernt es die Positionen ein.
Fehlersuche
| Symptom | Zu prüfen |
|---|---|
| Das Tor bewegt sich nicht | Stromversorgung, Verriegelung der Entriegelung und STOP. Fehler an der Stromversorgung oder den Sicherungen muss ein Techniker bei getrennter Stromversorgung beheben. |
| Der Antrieb läuft, der Torflügel bewegt sich nicht | Getriebesicherung und Befestigung des Arms prüfen; Entriegelung wieder in die verriegelte Position bringen. |
| Das Tor hält an oder fährt zurück | Prüfen Sie zuerst die manuelle Bewegung und den Bewegungsbereich des Arms, danach die Lichtschranken, STOP und die Anschläge. Erhöhen Sie die Kraft nicht, ohne die Ursache festzustellen. |
| Der Einlernvorgang wird nicht abgeschlossen | Reihenfolge und Drehrichtung der Antriebe, Anschläge und Schutzeinrichtungen. Bei HY7024 sowie DIP 1 und den Encodern. |
| Der Handsender funktioniert nicht, die Taste schon. | Batterie, Codierung, Einlernen des Senders im Empfänger und Antenne. |
| Störung nach dem Austausch der Lichtschranken | Adressen und Kabel prüfen, anschließend die Geräteerkennung wiederholen. |
Anzahl der Blinksignale von Warnleuchte und LED: Diagnose und Reparaturen. Notieren Sie die Einstellungen vor dem Zurücksetzen. Das Zurücksetzen der Steuerplatine, das Löschen des Empfängerspeichers und das erneute Einlernen sind unterschiedliche Vorgänge; beachten Sie die Anleitung der installierten Steuerung.
Kontrolle und Wartung
Lassen Sie die gesamte Anlage mindestens alle sechs Monate überprüfen; bei intensiver Nutzung oder anspruchsvollen Umgebungsbedingungen häufiger gemäß Wartungsplan. Prüfen Sie Scharniere, Befestigungen, Spiel des Arms, Anschläge, Entriegelung, Kabeldurchführungen und Kabel. Prüfen Sie die Lichtschranken und den STOP-Eingang und dokumentieren Sie die Kontrolle.
Halten Sie sich während der Bewegung außerhalb des Bewegungsbereichs des Torflügels und des Gelenkarms auf. Lassen Sie Kinder nicht in der Nähe des Tores spielen und bewahren Sie die Handsender außerhalb ihrer Reichweite auf. Halten Sie den Torbereich frei. Reinigen Sie Oberflächen und Fenster der Lichtschranken ohne aggressive Reinigungsmittel. Spülen Sie den Motor nicht mit einem Hochdruckreiniger ab. Arbeiten am Mechanismus, an den Stromkreisen und an den Sicherheitseinstellungen müssen von einem Techniker durchgeführt werden. Bei einem beschädigten Arm, ungewöhnlichen Geräuschen oder selbstständigen Bewegungen nehmen Sie die Automatisierung außer Betrieb und lassen Sie sie reparieren.
Technische Daten NICE HYPPO HY7024
| Typ | Elektromechanischer, selbsthemmender Gelenkantrieb für einen Torflügel. |
|---|---|
| Motor | 24 V DC |
| Strom | 5 A |
| Leistungsaufnahme | 120 W |
| Drehmoment | 250 Nm |
| Drehzahl | 2 U/min |
| Betriebszyklus | 80 % |
| Positionserfassung | Magnetischer Encoder |
| Schutzart | IP43 |
| Betriebstemperatur | −20 bis +50 °C |
| Abmessungen | 350 × 165 × 242 mm (Breite × Tiefe × Gesamthöhe) |
| Gewicht | 13 kg |
| Grenzwerte für den Torflügel | Bis 3 m; das konkrete Gewicht entnehmen Sie dem Grenzwertdiagramm. |
Die Gesamthöhe von 242 mm schließt die Platte unter dem Antriebskörper ein; das Gehäuse ist in der Zeichnung mit einer Höhe von 152 mm angegeben.
