Schranken und Rampen von NICE
Professionelle Schranken vom italienischen Hersteller NICE
Schranken sind eine einfache und wirksame Möglichkeit, die Ein- und Ausfahrt zu Arealen, Unternehmen, Betrieben, Parkplätzen und anderen gesicherten Bereichen zu kontrollieren. Eine Schranke kann somit als Parkplatzschranke, Straßenschranke, Einfahrtsschranke oder zusammen mit einem Schiebetor als Sicherheitsschranke dienen.
In diesem Artikel erfahren Sie:
- Vorzüge und Vorteile von Schranken
- Schrankentypen
- Vergleich der Modelle und Zyklen
- Armlänge und lichte Durchfahrtsbreite
- Vergünstigte Sets
- Unser Angebot an Schranken und Parkschranken
- Steuerungsmöglichkeiten für die Schranke
- Ausführungsbeispiel
- Video-Präsentation der Schranke
- Bauseitige Vorbereitung für Schranken
- Geschwindigkeit der Schranken
Vorteile von Schranken
- Zuverlässiges Gerät
- Benötigen wenig Platz und nur minimale bauliche Vorbereitungen
- Hochwertige Ausführung und dauerhafte Farbgebung
- Das Schranken-Gehäuse ist auch in Edelstahl (INOX) erhältlich
- Große Auswahl an Steuerungsmöglichkeiten
- Möglichkeit zum Anschluss von Notstromversorgung, bei kompatiblen BAR-Modellen auch mit der Solaranlage Solemyo
- Einfache Entriegelung (bei Stromausfall)
- Wir stellen Ihnen genau die passende Lösung für Ihre Situation zusammen.
- Zertifizierung
Schrankentypen
Die NICE-Schranken unterteilen wir in WIDE und BAR. Vergleichen Sie bei der Auswahl das jeweilige Modell, die erforderliche Durchfahrtsbreite, die Anzahl der Öffnungen pro Stunde und die gewünschte Steuerung.
NICE WIDE eignen sich für den normalen Betrieb und bewältigen je nach Modell maximal 100 bis 300 Zyklen pro Stunde. Sie lassen sich mit einem Notstrom-Akku ergänzen.
Die NICE BAR-Modelle bieten nicht alle die gleiche Leistung. M3BAR eignet sich für sehr intensiven Betrieb und die schnelle Abfertigung von Fahrzeugen. Bei M5BAR, M7BAR und L9BAR ist auch die Armlänge entscheidend. S-BAR schafft maximal 100 Zyklen pro Stunde und damit weniger als WIDE M.
Steuergerät und Notstrom-Akku
WIDE lässt sich für den normalen Gebrauch einfach einstellen. BAR bietet zusätzliche Funktionen. S-Bar verfügt über ein eigenes Steuergerät, das sich von den Steuergeräten der M-Bar und L-Bar unterscheidet.
| Schrankenserie | Steuergeräteeinstellung | Notstrom-Akku |
|---|---|---|
| WIDE S, M, L | WIA20R10: Mikroschalter und Trimmer. | PS324 |
| S-Bar | XBA20R10: Tasten und LEDs. | PS124 |
| M-Bar, L-Bar | BCU1R10: Display und Joystick. | PS224 |
S-Bar unterstützt die Zyklenzählung und die Erinnerung an Wartungsarbeiten. M-Bar und L-Bar ermöglichen außerdem die Synchronisierung zweier gegenüberliegender Schranken im Master/Slave-Betrieb.
Vergleich der Modelle und der maximalen Zyklenzahl
Ein Zyklus umfasst das Öffnen und Schließen der Schranke. Entscheidend ist die Zahl der Öffnungen in der verkehrsreichsten Stunde, nicht nur der Tagesdurchschnitt.
| Modell | Max. Zyklen/h | Öffnungszeit |
|---|---|---|
| WIDE S | 100 | ab 4 s |
| WIDE M | 300 | ab 3,5 s |
| WIDE L | 200 | ab 5 s |
| S-BAR | 100 | ab 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Die Werte sind die vom Hersteller angegebenen Höchstwerte bei Nennlast. Die tatsächliche Frequenz hängt vom Schrankenbaum, vom Zubehör und von der Einstellung ab. Bei S4BAR mit Beleuchtung XBA4 beträgt der Höchstwert 80 Zyklen pro Stunde, die Öffnungszeit liegt bei mehr als 5 s. Die angegebenen Zyklen entsprechen nicht einer garantierten Anzahl abgefertigter Fahrzeuge.
BlueBUS, Notstrom-Akku und Solarversorgung
BlueBUS vereinfacht den Anschluss kompatibler Lichtschranken und weiteren Zubehörs über zwei Adern. Diese übernehmen sowohl die Stromversorgung als auch die Kommunikation mit dem Zubehör. S-BAR, M-Bar und L-Bar verwenden BlueBUS, WIDE dagegen herkömmliche Relais-Lichtschranken.
Achten Sie bei der Bestellung von Lichtschranken auf den Unterschied: für WIDE: Relais-Lichtschranken EPM, für S-Bar, M-Bar und L-Bar EPMB mit BlueBUS.
Notstrom-Akku wird separat angeschlossen, nicht über BlueBUS. Auch für WIDE ist ein Akku erhältlich. Die Solarversorgung Solemyo ist für kompatible BAR-Modelle vorgesehen; WIDE unterstützt sie nicht. Wählen Sie die passende Solaranlage anhand des Modells und seines Steuergeräts aus. Steuerung per Mobiltelefon ist je nach verwendetem Modul als separate Erweiterung möglich.
In den Schranken kommen 24-V-Motorenzum Einsatz, wodurch sie auch für den Betrieb nahezu rund um die Uhr geeignet sind. Schranken verfügen über eine amperometrische Schutzeinrichtung. Wenn der Schrankenbaum auf ein Hindernis trifft, steigt die Stromaufnahme und die Steuerung erkennt, dass der Schrankenbaum auf ein Hindernis gestoßen ist. Nach der Hinderniserkennung kann der Schrankenbaum anhalten oder in die geöffnete Position zurückfahren (je nach Einstellung).
Sets zum Vorteilspreis
Wir bieten Schranken in preisgünstigen Sets an. Diese enthalten neben der Schranke und dem Schrankenbaum auch Zubehör wie zum Beispiel Empfänger, Fernbedienung, Lichtschranken und Warnleuchte. Zum Set gehört außerdem Anfahrschutz aus Gummi für den Schrankenbaum; bei einem Set mit zwei Schrankenbäumen ist außerdem eine Kupplung für diese Schrankenbäume enthalten.
Die Sets werden hauptsächlich nach der Länge des Schrankenbaums und der jeweiligen Schranke eingeteilt, die diesen Schrankenbaum hebt. Die Schrankenbäume sind in Längen von 3, 4 und 5 Metern erhältlich, dank der Originalkupplung lässt sich die Gesamtlänge kombinieren und auf bis zu 9 Meter verlängern. Die Schranken selbst unterscheiden sich nach Kraft, Hubgeschwindigkeit des Schrankenbaums und der Anzahl der Zyklen, die sie pro Stunde ausführen.
Schrankenbaumlänge und lichte Durchfahrtsbreite
Die Länge des Schrankenbaums entspricht nicht der lichten Durchfahrtsbreite. Die lichte Durchfahrtsbreite ist die freie Breite für ein Fahrzeug bei geöffneter Schranke. Messen Sie zuerst die benötigte Durchfahrtsbreite und wählen Sie anschließend Schrankenbaum und Schranke anhand der Montagezeichnung aus.
| Modell | Lichte Durchfahrtsbreite laut Anleitung | Schrankenbaum im Set (Nennlänge) | Verfügbare Sets |
|---|---|---|---|
| WIDE S | Je nach Montage* | 4 m | Set 4 m |
| WIDE M | Je nach Montage* | 4 m | Set 4 m |
| WIDE L | Je nach Montage* | 5 / 6 / 7 m | Set 5 m Set 6 m Set 7 m |
| S-BAR | bis 4 m | 4 m | Set 4 m |
| M3BAR | 2,32–2,82 m | 3 m | Set 3 m |
| M5BAR | 3,17–4,82 m | 4 / 5 m | Set 4 m Set 5 m |
| M7BAR | 5–7 m | 6 / 7 m | Set 6 m Set 7 m |
| L-BAR (L9BAR) | 7–9 m | 8 / 9 m | Set 8 m Set 9 m |
* Bei WIDE ist die Nennlänge des Schrankenbaums im Set angegeben, nicht die garantierte lichte Durchfahrtsbreite. Die lichte Durchfahrtsbreite hängt von der Positionierung des Gehäuses und der Befestigung des Schrankenbaums ab. Für M-Bar/L-Bar sind die Bereiche aus den Anleitungen für M3BAR, M5BAR, M7BAR und L9BAR angegeben. Zubehör am Schrankenbaum kann die nutzbare Länge einschränken.
Zum Beispiel hat der Schrankenbaum NICE XBA15 eine tatsächliche Länge von 3 150 mm. Für M3BAR gibt die Anleitung eine lichte Durchfahrtsbreite von höchstens 2,82 m an. Die Set-Bezeichnung „3 m“ bedeutet daher nicht automatisch eine lichte Durchfahrtsbreite von 3 m.
Bei besonderen Anforderungen können wir die Sets nach Ihren Vorgaben anpassen.
Unser Angebot an Schranken und Schrankenbäumen
In unserem Sortiment finden Sie Schranken und Schrankenbäume auch einzeln, sodass Sie die gesamte Anlage selbst zusammenstellen können. Achten Sie jedoch auf die Kompatibilität der einzelnen Teile. Gerne beraten wir Sie dazu. Technischer Support steht Ihnen ebenfalls zur Verfügung..
Außerdem finden Sie in unserem Sortiment weiteres Zubehör für Schranken, zum Beispiel Auflage für den Schrankenbaum, Klappstütze, Aluminium-Unterhang für den Schrankenbaum sowie Knickgelenk für Schrankenbäume für niedrige Durchfahrtshöhen.
Für niedrige Durchfahrtshöhen: Knickgelenk WIA11 ist für WIDE M, XBA11 für M3BAR und M5BAR. Vor der Auswahl muss die Deckenhöhe gemessen werden. Bei Auflage und Unterholm ist die zulässige Kombination mit dem Schrankenbaum sowie dessen Ausbalancierung zu prüfen.
Eine eigene Kategorie ist die Sicherheit. NICE-Schranken verfügen über eine integrierte Hinderniserkennung, bei der der Schrankenbaum nach einem Aufprall auf ein Hindernis sofort zurückfährt.
Für mehr Sicherheit kann die Schranke außerdem mit Sicherheitslichtschranken, Schutzgummis oder verschiedenen Warn- Warnleuchten, Ampeln und Leuchten. Empfehlenswertes Zubehör sind reflektierende Aufkleber, die direkt auf den Schrankenbaum geklebt werden. Dadurch wird der Schrankenbaum besser sichtbar und häufige Zusammenstöße mit ihm werden verhindert.
Eine externe Ampel kann an WIDE und BAR angeschlossen werden. Die integrierte XBA8 für die obere Abdeckung ist für M-Bar und L-Bar vorgesehen. Bei einer externen Ampel müssen Spannung, Leistungsaufnahme und Anschluss passend zur Steuerung ausgewählt werden.
Ein stärkerer Aufprall auf den Schrankenbaum kann diesen beschädigen. Bei ausgewählten Modellen kann der Schrankenbaum mit einer schwenkbaren Halterung ergänzt werden, die bei einem Aufprall dazu beiträgt, Schäden an der Schranke zu begrenzen.
- NICE WIA10 – Halterung zum seitlichen Wegklappen des Schrankenbaums für WIDE S und WIDE M, mit Schrankenbaum bis 4 m.
- NICE XBA10 – Halterung zum seitlichen Wegklappen des Schrankenbaums für M3BAR und M5BAR, mit Schrankenbaum bis 4 m.
Es handelt sich um optionales Zubehör. Ein automatisches Abreißen des Schrankenbaums bei jedem Schrankenmodell ist damit nicht gemeint.
Eine beliebte Erweiterung für Schranken ist der magnetische Metalldetektor. Er kann Metallteile eines Fahrzeugs erkennen und anschließend einen Befehl an die Schranke senden. Das Ergebnis kann ein vollautomatisches System sein, das die Schranke nach der Erkennung eines Fahrzeugs öffnet, oder ein Parkplatz-Zählsystem, das die Ein- und Ausfahrten von Fahrzeugen erfasst.
Für kompatible Steuerungen der Modelle M-Bar und L-Bar sind die Detektoren LP21 und LP22 sowie ein Set zur Herstellung einer Induktionsschleife. Der Detektor selbst erfasst das Fahrzeug. Zum Zählen freier Parkplätze oder für eine wechselseitige Durchfahrt mit Ampeln ist außerdem eine entsprechende Steuerung erforderlich.
Steuerungsmöglichkeiten für Schranken
Eine Schranke ist ein elektronisches Gerät, das meist mit einer herkömmlichen Fernbedienung. Diese kann jederzeit nachgekauft und angelernt werden. Sie lässt sich auch ganz einfach löschen. Der Empfänger in der Schranke kann mit Hunderten von Fernbedienungen arbeiten (z. B. hat der Empfänger NICE OXIBD einen Speicher für 1024 Codes).
Fernbedienungen und Empfänger aus unserem Sortiment
Für die übliche Bedienung können Sie aus mehreren NICE-Serien mit Rolling Code wählen. Entscheidend ist die Kompatibilität mit dem Empfänger und seiner Codierung, ebenso wie bei den Robus-Antrieben.
| Verwendung | Fernbedienung und Empfänger |
|---|---|
| FloR und Era FloR | FLO2R-S und FLO2RE: 2 Kanäle. FLO4R-S und FLO4RE: 4 Kanäle. |
| Era One | ON2E: 2 Kanäle. ON4E: 4 Kanäle. ON9E: 9 Kanäle. |
| Era INTI | Zweikanal-Fernbedienungen in den Farben: INTI2 schwarz, INTI2Y gelb, INTI2L rosa, INTI2B blau, INTI2R rot, INTI2G grün. |
| MYGO | MYGO2, MYGO4 oder MYGO8: 2, 4 oder 8 Kanäle. |
| Bidirektionale Kommunikation | ON3EBD + OXIBD |
| Größere Funkreichweite | ON3ELR + OXILR. LoRa erfordert einen OXILR-Empfänger. Die Reichweite hängt von der Umgebung und der Antenne ab. |
Zur Ergänzung eines externen Empfängers ist auch ein Set erhältlich INTIKIT mit Empfänger und INTI-Fernbedienungen.
Die Frequenz und der Rolling Code allein garantieren keine Kompatibilität. Wenn Sie eine Fernbedienung zu einer bestehenden Schranke dazukaufen, können Sie uns die Bezeichnung oder ein Foto des Empfängers schicken.
Es stehen jedoch auch alle anderen Bedienmöglichkeiten zur Verfügung – Tastaturen, Kartenleser, Funk-Taster für die Wand oder den Pförtnerbereich, automatische Zeitschaltuhren, Schlüsselschalter oder Bedienung per Mobiltelefon. Ein weiterer Vorteil der Nice-Schranken ist der Eingang für externe Geräte anderer Hersteller.
Die Tastatur kann bis zu drei Geräte steuern. Die Bedienung ist einfach: Geben Sie einfach Ihren persönlichen, 4- bis 8-stelligen Zahlencode auf der Tastatur ein.
Kartenleser sind eine beliebte Bedienmöglichkeit. An den Leser wird eine kontaktlose Karte oder ein Schlüsselanhänger gehalten und die Schranke öffnet sich.
Funk-Taster funktionieren wie Fernbedienungen. Die Taster eignen sich für einen festen Montageort, zum Beispiel an der Wand neben dem Lichtschalter.
Wenn Sie die Schranke zu genau festgelegten Zeiten öffnen und schließen möchten, sind automatische Zeitschaltuhren. Diese steuern die Schranke anhand der eingestellten Uhrzeit – Stunde und Minute.
Zur Bedienung per Mobiltelefon dient ein GSM-Modul oder eine moderne Lösung über ein WLAN-Modul. Ein GSM-Modul ist ein Gerät, in das eine herkömmliche Telefon-SIM-Karte mit eigener Rufnummer eingesetzt wird. Wenn Sie diese Nummer anschließend anklingeln, sendet das GSM-Modul einen Befehl an die Steuerung und hebt den Schrankenbaum an (oder öffnet das Tor).
Ein WLAN-Modul ist ebenfalls ein Gerät, das an die Steuerung angeschlossen wird und ihr anschließend Befehle übermittelt. Das WLAN-Modul wird über eine mobile App und das Internet bedient – es muss sich jedoch in Reichweite des eigenen (häuslichen) WLAN-Netzes befinden.
Die Schranke ist ein selbsthemmendes Gerät – im geschlossenen Zustand ist sie also blockiert. Das bedeutet in der Praxis, dass Sie die Schranke nicht von Hand aufdrücken können.. Im Lieferumfang ist ein Entriegelungsschlüssel enthalten, mit dem das Getriebe gelöst wird. Anschließend können Sie die Schranke einfach anheben. Dies kommt vor allem bei einem Stromausfall zum Einsatz.

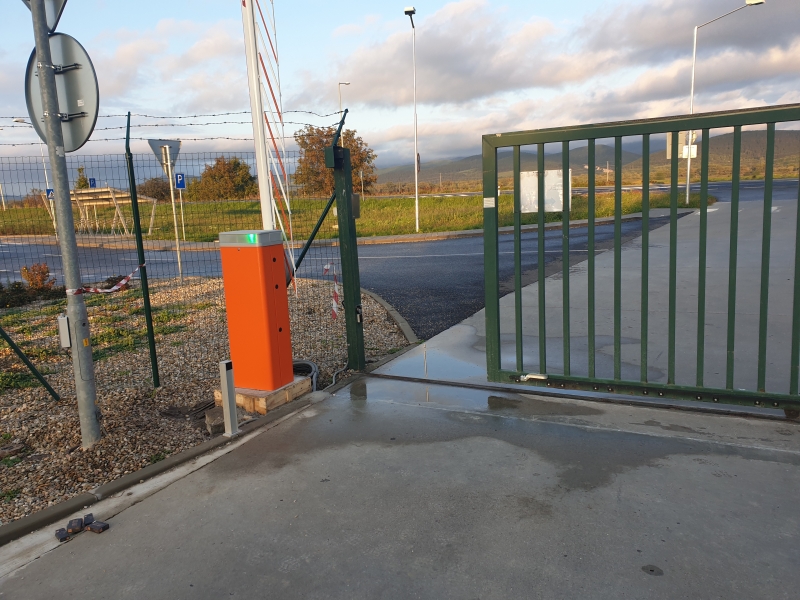

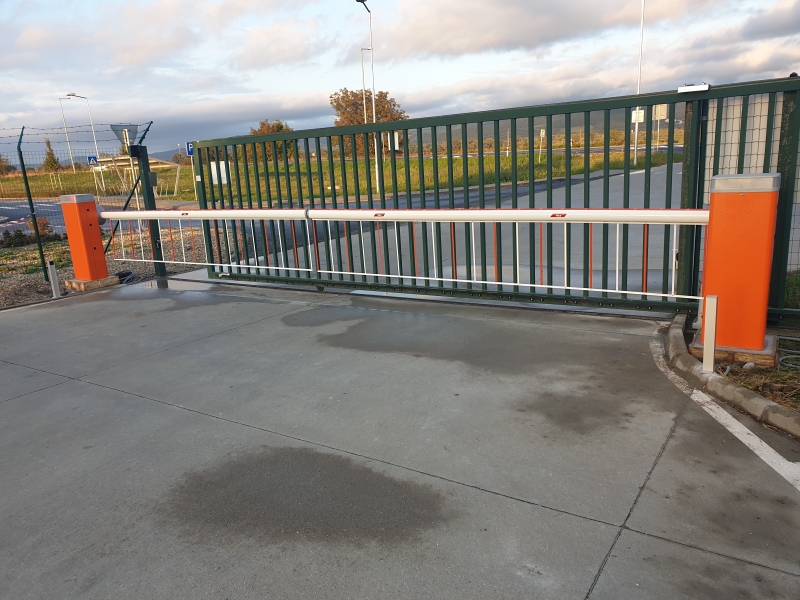

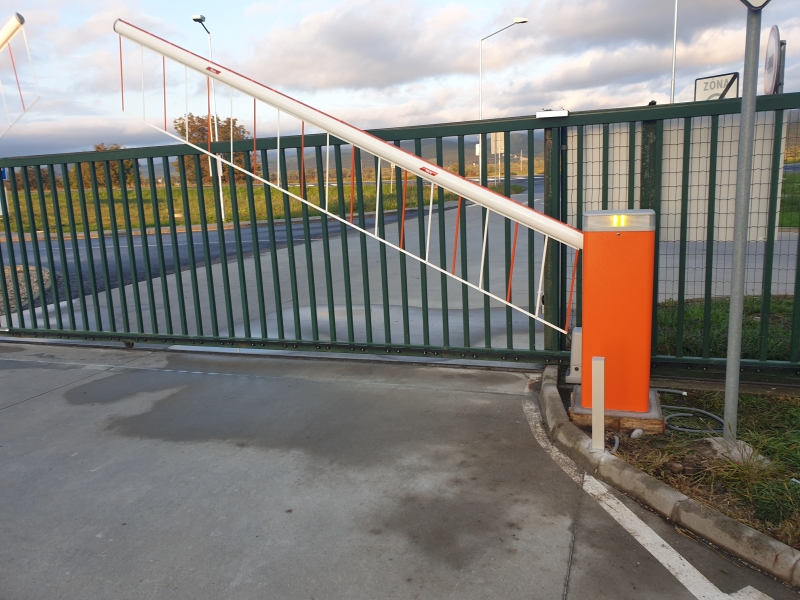

Anwendungsbeispiel
Mit Ihrer Bestellung erhalten Sie eine vollständige Anleitung mit Zeichnungen und Schaltplänen.
Videovorstellung der Nice Wide-Schranke
In der kurzen Videovorstellung der Nice Wide-Schranke können Sie sehen, wie die Schranke funktioniert und aus welchen Teilen sie besteht, außerdem werden einige Details gezeigt, zum Beispiel: Entriegelungsschlüssel; Anprallschutzfunktion, durch die die Schranke nach dem Erkennen eines Hindernisses zurückfährt; Knickgelenk; Möglichkeit zur Verlängerung des Schrankenbaums und mehr.
Wenn Sie weitere Fragen zu Schranken haben oder Hilfe bei der Auswahl des passenden Geräts benötigen, kontaktieren Sie uns gerne telefonisch unter +43 650 223 8243 oder per E-Mail unter [email protected]
Bauseitige Vorbereitung für Schranken
Die Schranke sollte auf einem Betonfundament verankert werden, idealerweise bis in frostfreie Tiefe, also etwa 80 cm, je nach Standort. Jede Schranke ist mit einer Montageplatte aus verzinktem Stahl ausgestattet. Die Platte dient zur Verankerung der Schranke. Die Abmessungen der einzelnen Platten finden Sie in den Produktdetails:
- NICE SIA1 – Fundamentplatte für die Schranken WIDE S, WIDE M und S-BAR
- NICE SIA2 – Fundamentplatte für die Schranke NICE WIDE L
- NICE XBA16 – Fundamentplatte für die Schranke M-BAR
- NICE XBA17 – Fundamentplatte für die Schranke L-BAR
Die Montageplatte verfügt über eine Öffnung für die Kabelzuführung. An dieser Stelle ist eine 220-V-Zuleitung vorzusehen, idealerweise mit einem eigenen 6-A-Leitungsschutzschalter. Wir empfehlen, den Schwachstrom von der 220-V-Stromversorgung zu trennen.
Montagefundament für NICE WIDE-Schranken

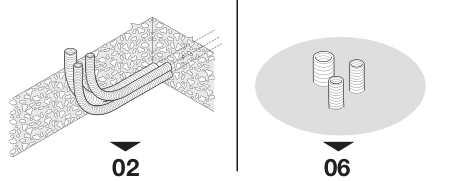

01. Wählen Sie die Vorgehensweise je nach Zustand des Fundaments
Legen Sie fest, wo die Schranke und die einzelnen Systemkomponenten installiert werden sollen.
- Wenn Sie noch kein Betonfundament haben, beginnen Sie mit Schritt 02.
- Wenn das Betonfundament bereits fertiggestellt ist, fahren Sie mit Schritt 06 fort.
02. Heben Sie den Graben aus und verlegen Sie die Kabelschutzrohre
Heben Sie die Grube für das Fundament aus und verlegen Sie die Schutzrohre für die Stromkabel. Die Kabeltypen finden Sie in der untenstehenden Verkabelungstabelle.
03. Befestigen Sie die Anker an der Montageplatte
Befestigen Sie vier Anker an der Montageplatte. Sichern Sie jeden Anker mit einer Mutter oberhalb und einer weiteren unterhalb der Platte.
Wichtig: Schrauben Sie die untere Mutter bis zum Ende des Gewindes auf.
04. Betonieren Sie die Montageplatte ein
Füllen Sie den Graben mit Beton und setzen Sie die Montageplatte mit den Ankern ein.
Wichtig: Prüfen Sie mit einer Wasserwaage, ob die Montageplatte vollkommen waagerecht ist, bevor der Beton aushärtet.

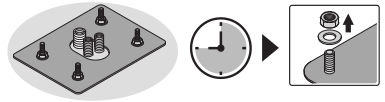

05. Lassen Sie den Beton aushärten
Warten Sie, bis der Beton ausgehärtet ist. Der Hersteller empfiehlt in der Regel mindestens zwei Wochen. Schrauben Sie anschließend die vier oberen Muttern der Anker ab.

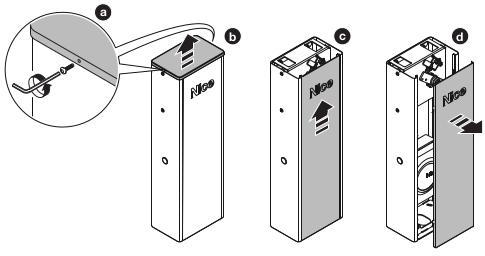

06. Bereiten Sie das Schranken-Gehäuse vor und befestigen Sie es
- a/b: Schrauben Sie die Schrauben heraus und nehmen Sie die obere Abdeckung ab.
- c/d: Nehmen Sie die Gehäusetür heraus.

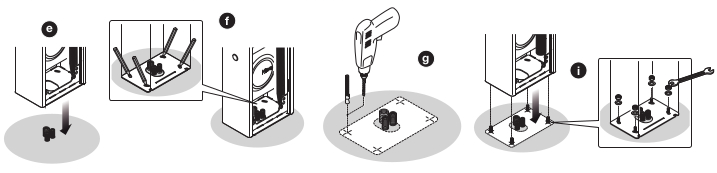

Befestigung auf einem bereits fertiggestellten Betonfundament: Die folgende Bohranleitung gilt für die Montage mit Spreizankern und nicht für eine Montageplatte mit bereits einbetonierten Ankern aus den Schritten 03 bis 05.
- e/f: Stellen Sie das Gehäuse an seinen Platz und markieren Sie die Befestigungspunkte durch die Montagebohrungen.
- g: Bohren Sie an den markierten Stellen Löcher in den Untergrund.
- h: Setzen Sie vier Spreizanker ein. Nicht im Lieferumfang enthalten.
- i: Setzen Sie das Gehäuse auf und befestigen Sie es mit Muttern und Unterlegscheiben. Bei dieser Befestigungsart sind Muttern und Unterlegscheiben nicht im Lieferumfang enthalten.

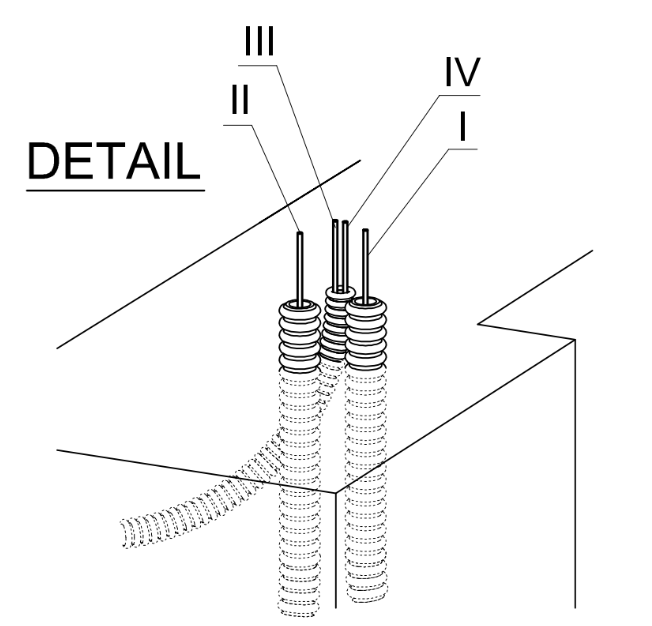

Die übrige Verkabelung hängt vom gewählten Zubehör ab. Der häufigste Fall:
| Anschluss | Nice WIDE | Nice BAR |
|---|---|---|
| I – Stromversorgung (230 V) | 1 Stk. 3x1,5mm2 | 1 Stk. 3x1,5mm2 |
| II – Anschluss der linken Lichtschranke | 1 Stk. 2x0,25mm2 | 1 Stk. 2x0,5mm2 |
| III – Anschluss der rechten Lichtschranke | 1 Stk. 4x0,25mm2 | 1 Stk. 2x0,5mm2 |
| IV – Anschluss der Warnleuchte | 1 Stk. 2x0,5mm2 1 Stk. abgeschirmtes RG58 (bzw. Koaxialkabel mit 50 Ohm Widerstand |
1 Stk. 2x0,5mm2 1 Stk. abgeschirmtes RG58 (bzw. Koaxialkabel mit 50 Ohm Widerstand |

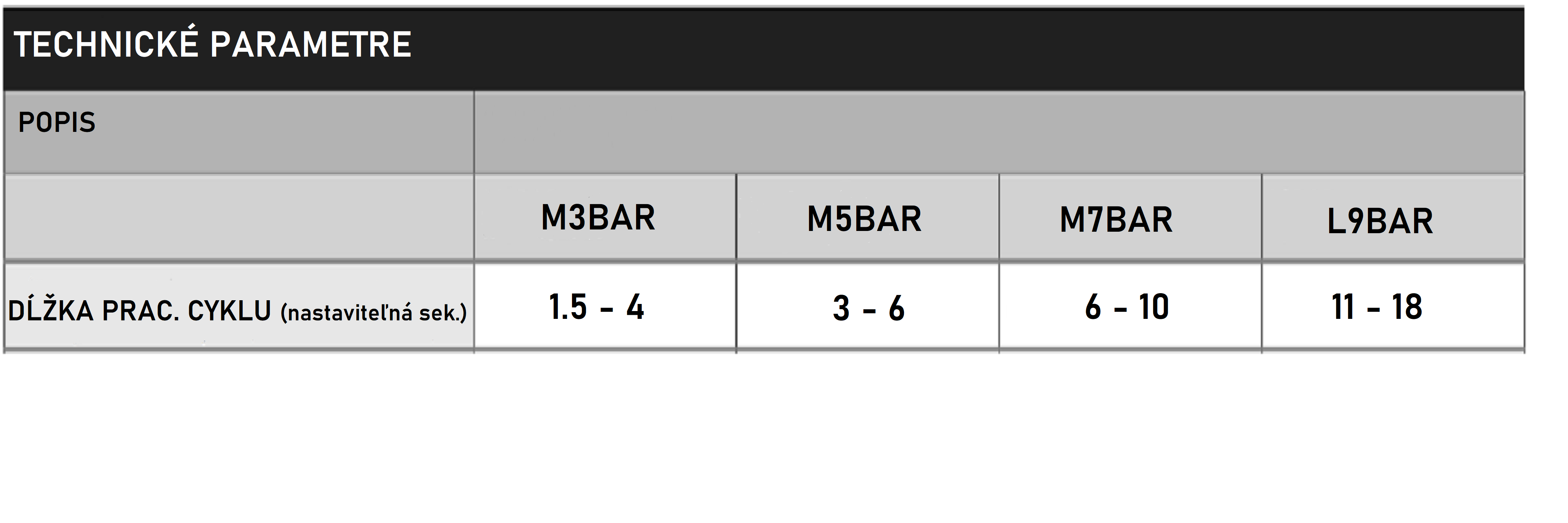

Geschwindigkeit der Schranken
Im Video sehen Sie einen Geschwindigkeitsvergleich der Schranken M5-BAR und L-BAR.
Wir helfen Ihnen, die passende Lösung zu finden
Nennen Sie uns die Durchfahrtsbreite, die ungefähre Anzahl der Öffnungen pro Stunde und wie Sie die Schranke bedienen möchten. Auch ein Foto der Einfahrt oder eine einfache Skizze ist hilfreich. Gerne helfen wir Ihnen bei der Auswahl der Schranke und des passenden Zubehörs.
