NICE TOO TOO3000 – Einzelantrieb für einen Flügel, 3 m/300 kg
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
auf Lager
173,06 € inkl. MwSt.
| Gewicht |
|---|
| 6,00 kg |
Produktbeschreibung NICE TOO TOO3000 – Einzelantrieb für einen Flügel, 3 m/300 kg
NICE TOO3000 ist ein eigenständiger elektromechanischer Antrieb für einen Flügel eines Drehtors bis zu 3 m und bis zu 300 kg. Der Motor ist für 230 V AC; es handelt sich nicht um eine 24-V-Variante. Er ist selbsthemmend und lässt sich bei einem Stromausfall mit einem Schlüssel entriegeln. Steuerung und Sicherheitseinrichtungen werden passend zum gesamten Tor ausgewählt.
| Schnellnavigation | |
|---|---|
| Auswahl | Steuerung |
| Sets | Montage |
| Maß C | Anschluss |
| Prüfung | Zubehör |
| Entriegelung | Wartung |
| Technische Daten | Handbuch |
| Zubehör – Klemmen und Polarität | Handbuch (PDF) |
Wann ist dieser Antrieb die richtige Wahl?
Die Grenzwerte von 3 m und 300 kg gelten für einen einzelnen Torflügel, bestimmen aber allein noch nicht die Eignung. Entscheidend sind auch der Bewegungswiderstand, die Lage des Drehpunkts, die Torfüllung, die Windlast und die Montagegeometrie.
Für die 230-V-Variante gibt der Hersteller maximal 24 Zyklen pro Stunde. Bei häufigerer Nutzung müssen das gesamte Tor und die Eignung für den jeweiligen Betriebszyklus beurteilt werden.
Steuerung für 230-V-Motor
Aktuell MC800 mit MCA5R30-Platine steuert einen oder zwei Motoren. MC200 ist die aktuelle Wahl für einen Motor. Bei einem zweiflügeligen Tor ist daher eine geeignete Steuerung für zwei Motoren erforderlich. In unseren aktuellen TOO3000-Sets ist die MC800 enthalten; prüfen Sie vor dem Anschluss stets den Lieferumfang des jeweiligen Sets.
Bei einer bestehenden Installation mit einer älteren Steuerung A60, A400, A6 oder A6F verwenden Sie die Anleitung der tatsächlich eingebauten Platine. Der aktuelle Ersatz für diese Steuerungen ist die MC800. Ihre Anleitung gilt für MC800/MCA5R30. Motorspannung, Netzversorgung der Steuerung und Niederspannungsausgang für Zubehör sind getrennte Stromkreise.

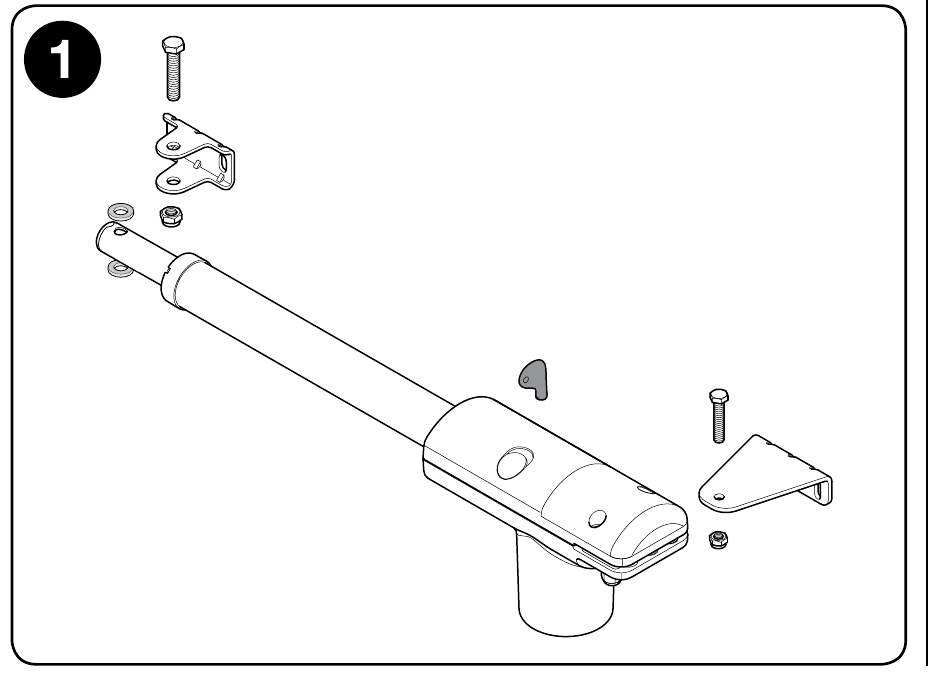

Die Abbildung zeigt die grundlegenden Teile des Motors und der Halterungen. Prüfen Sie vor der Montage den Lieferumfang. Steuerung und Sicherheitseinrichtungen werden separat oder entsprechend der Ausstattung des Komplettsets ausgewählt.
Sets für ein oder zwei Torflügel

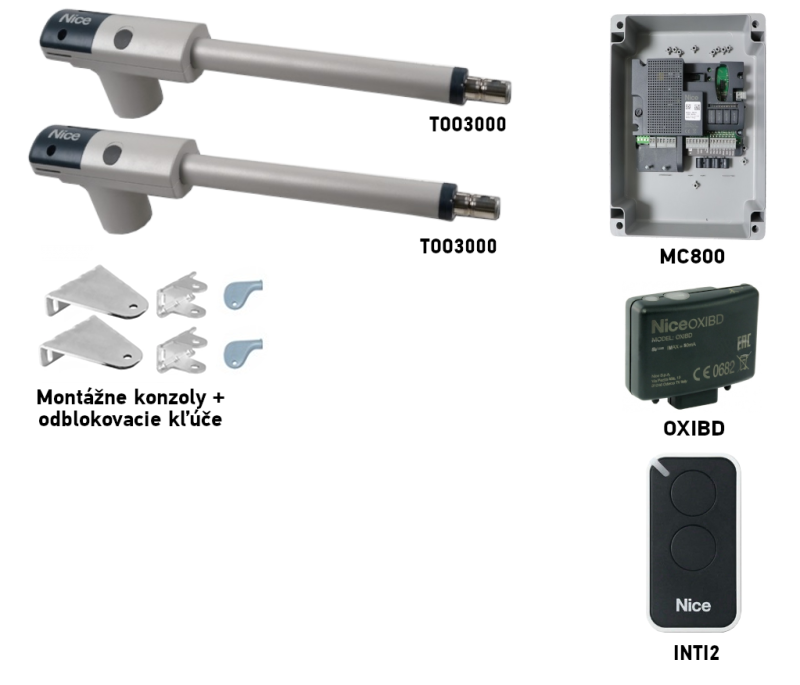

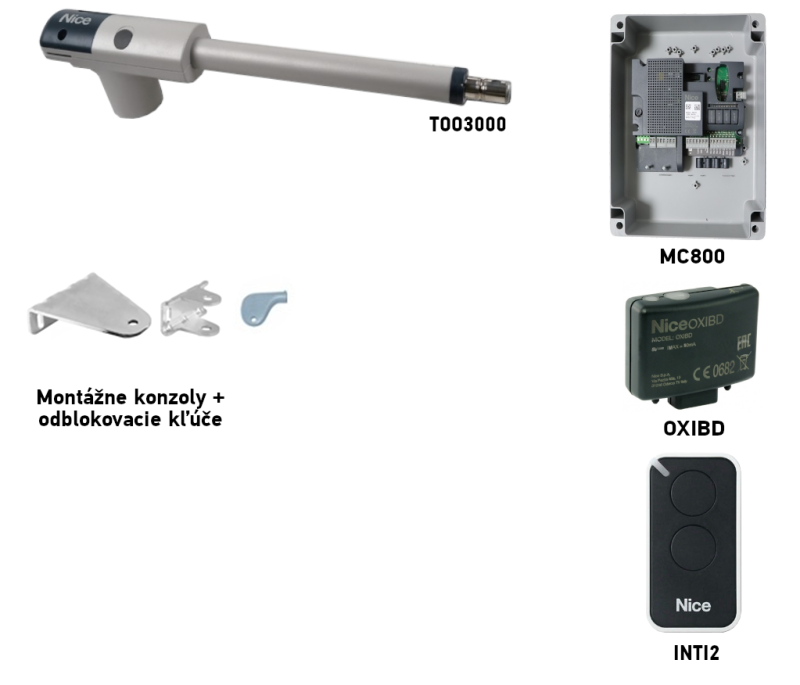

Der Einzelantrieb ist für einen Torflügel ausgelegt. Bei einem zweiflügeligen Tor werden zwei Antriebe benötigt. Links und rechts sind 230-V-Sets mit MC800-Steuerung und unterschiedlicher Ausstattung zu sehen; in der Mitte befindet sich ein separater 24-V-Alternativmotor.
| Sets für 1 Torflügel | Sets für 2 Torflügel |
|---|---|
NICE TOO3000
MC800-Steuerung, Basisset Mit Lichtschranken Mit Zubehör | NICE TOO3000
MC800-Steuerung, Basisset Mit Lichtschranken Mit Zubehör |
Die Grenzwerte für Länge und Gewicht werden für jeden Torflügel einzeln und zusammen mit der Montagegeometrie beurteilt. Ergänzen Sie das Basisset vor der Verwendung um die erforderlichen Sicherheitseinrichtungen; Informationen zu Auswahl und Anschluss finden Sie unter kompatibles Zubehör.

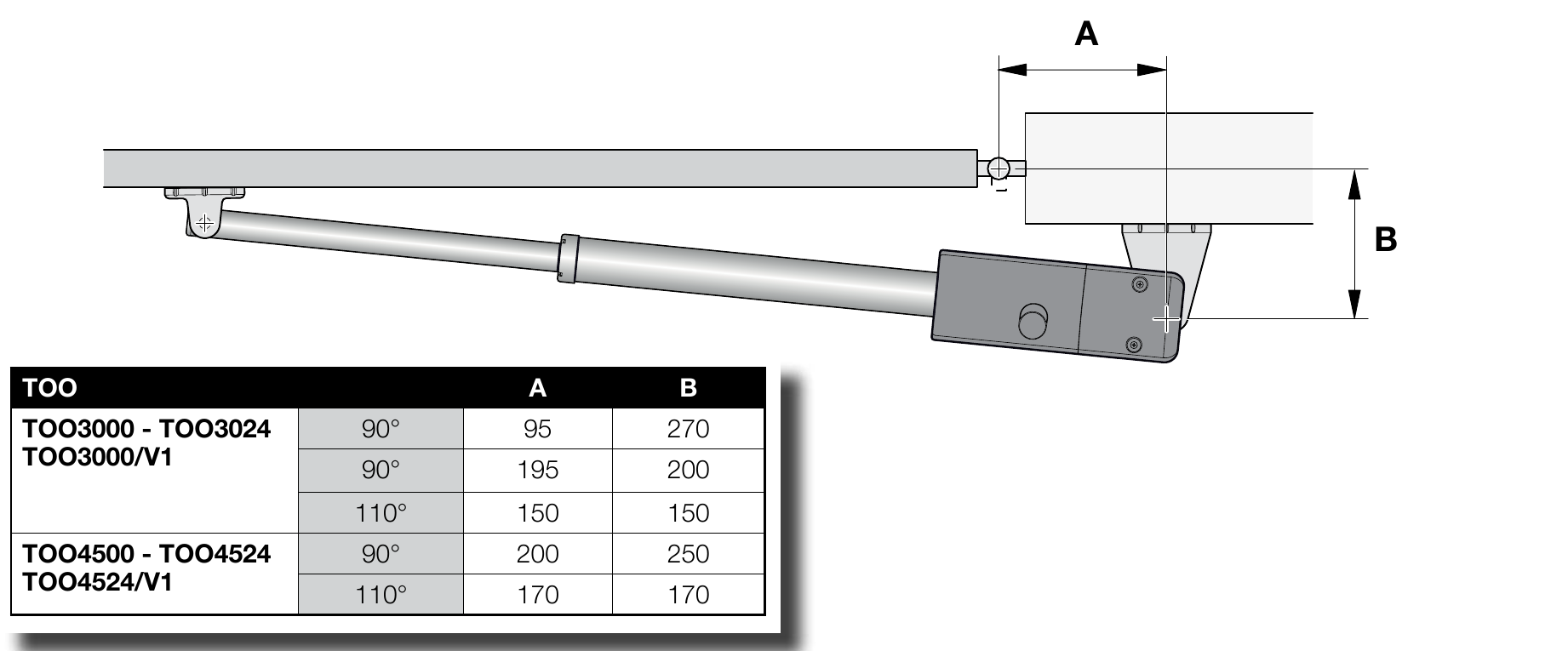

Montage der Konsolen und Torflügelgeometrie
Legen Sie vor der Verankerung die Position des Drehpunkts sowie der hinteren und vorderen Konsole und den gewünschten Öffnungswinkel fest. Die Maße A/B in der Zeichnung bestimmen den Bewegungsablauf und die wirkenden Kräfte. Pfosten und Verankerung müssen die Belastung aufnehmen können. Bei einer anderen Position des Drehpunkts oder einer anderen Pfostengröße müssen die Konsolen angepasst oder geeignete verlängerte Konsolen gewählt werden, damit die erforderliche Geometrie erhalten bleibt. Das Profilmaß allein gewährleistet dies nicht.
| Öffnungswinkel | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Informationen zum jeweiligen Modell finden Sie unter Maße der Befestigungskonsolen TOO3000. Bei einer Öffnung nach außen ist in der Regel eine andere oder verlängerte Befestigung erforderlich; der Monteur muss A, B, C und den freien Lauf über den gesamten Bewegungsweg erneut überprüfen.

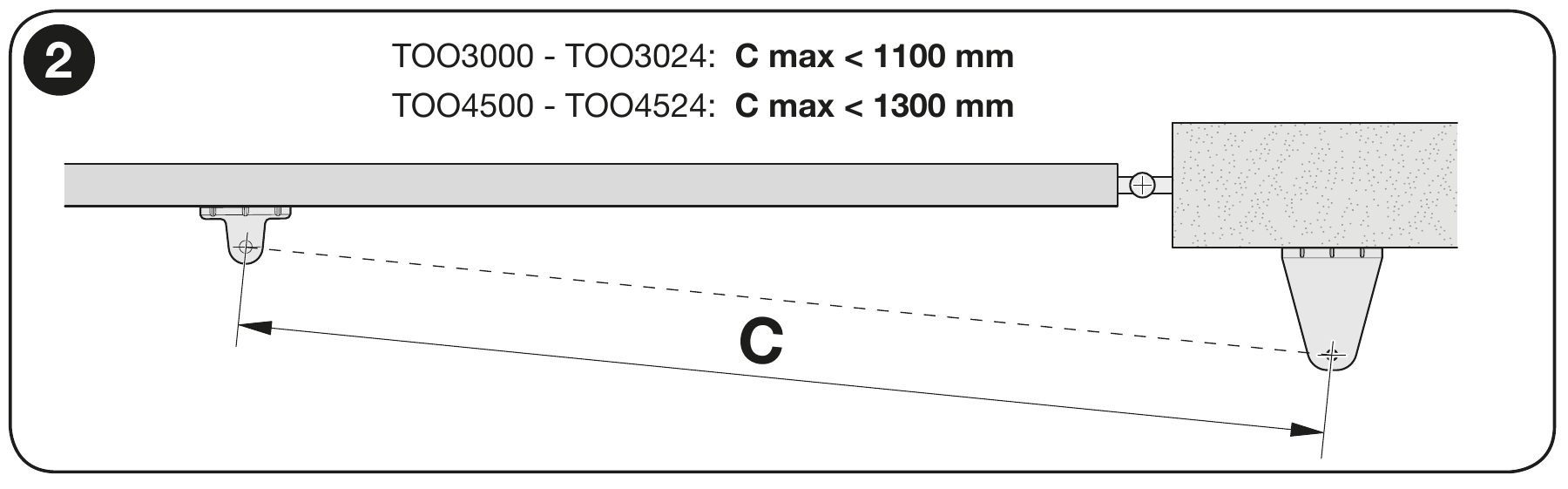

Maß C bei geschlossenem Tor
Messen Sie bei geschlossenem Torflügel den Abstand C < 1 100 mm. Der Wert muss unter dem angegebenen Grenzwert liegen; er darf weder gleich noch größer sein. Gleichzeitig muss die gewählte Kombination A/B eingehalten werden.

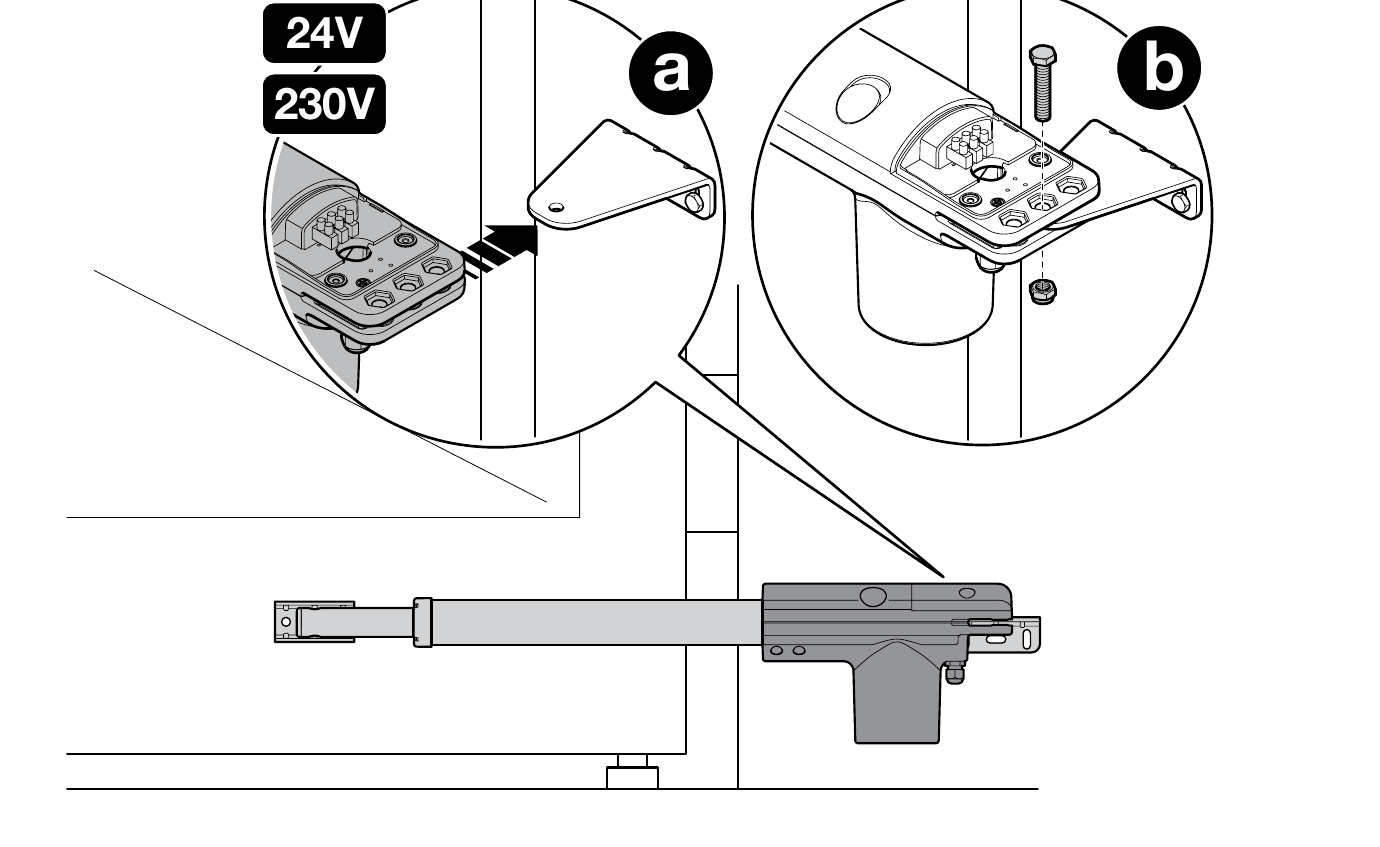

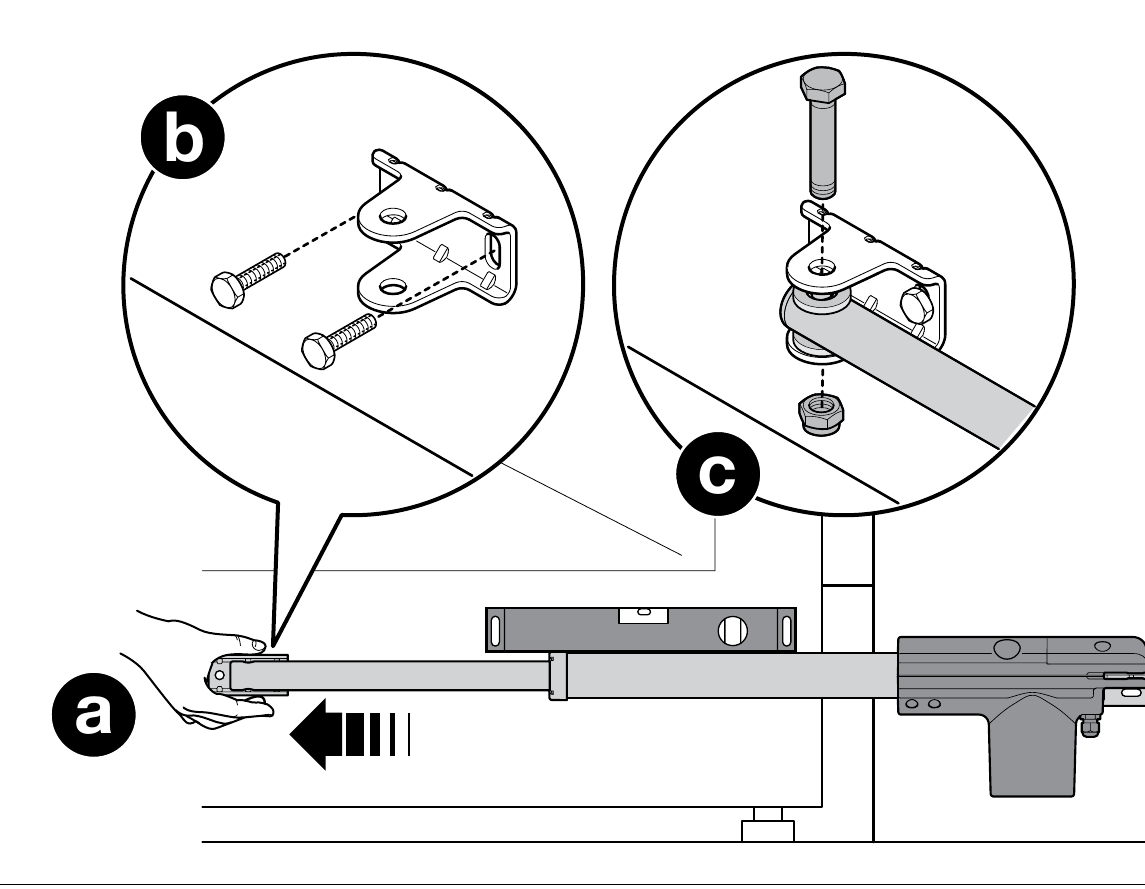

Befestigen Sie die hintere Konsole an der tragenden Konstruktion und entriegeln Sie den Antrieb, fahren Sie die Kolbenstange aus und setzen Sie die vordere Konsole zunächst provisorisch ein. Richten Sie den Antrieb aus und prüfen Sie anschließend den gesamten Bewegungsablauf von Hand. Erst danach befestigen Sie die Konsolen endgültig. In geöffneter und geschlossener Stellung müssen mechanische Toranschlägevorhanden sein; das Hubende der Kolbenstange ersetzt sie nicht.

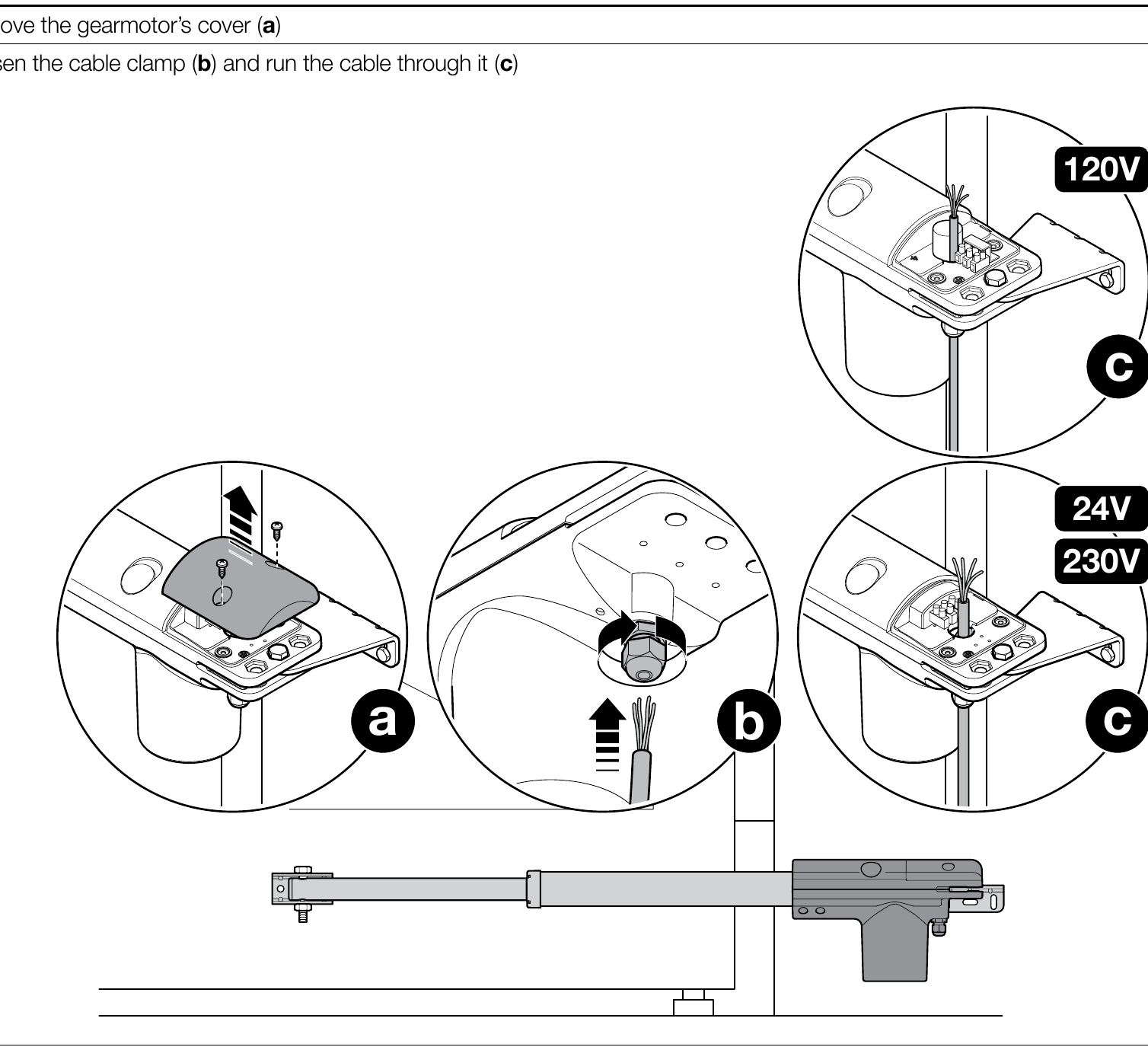

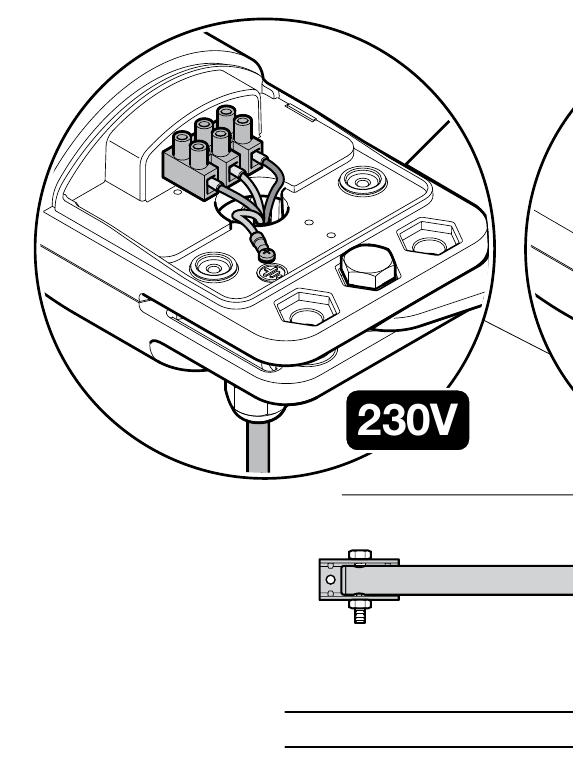

Anschluss eines 230-V-Antriebs
Der Anschluss darf nur von einer qualifizierten Fachkraft bei getrennter Spannungsversorgung vorgenommen werden. Das Kabel wird durch die Kabelverschraubung und die Klemmschelle geführt; der Schutzleiter PE wird gemäß Zeichnung am Antrieb angeschlossen. Die Antriebsadern und der passende Kondensator werden entsprechend den Klemmen der jeweiligen Steuerplatine und dem Typenschild des Bauteils angeschlossen. Bei MC800/MCA5R30 wird ein Antrieb an M2 angeschlossen; bei zwei Antrieben werden M1/M2 entsprechend der Bewegungsreihenfolge zugeordnet. Niederspannungs-Lichtschranken dürfen nicht an die Motorklemmen angeschlossen werden.
Informationen zu MC800/MCA5R30 finden Sie unter Anschluss der Antriebe M1/M2 und Verkabelung der Steuereinheit.

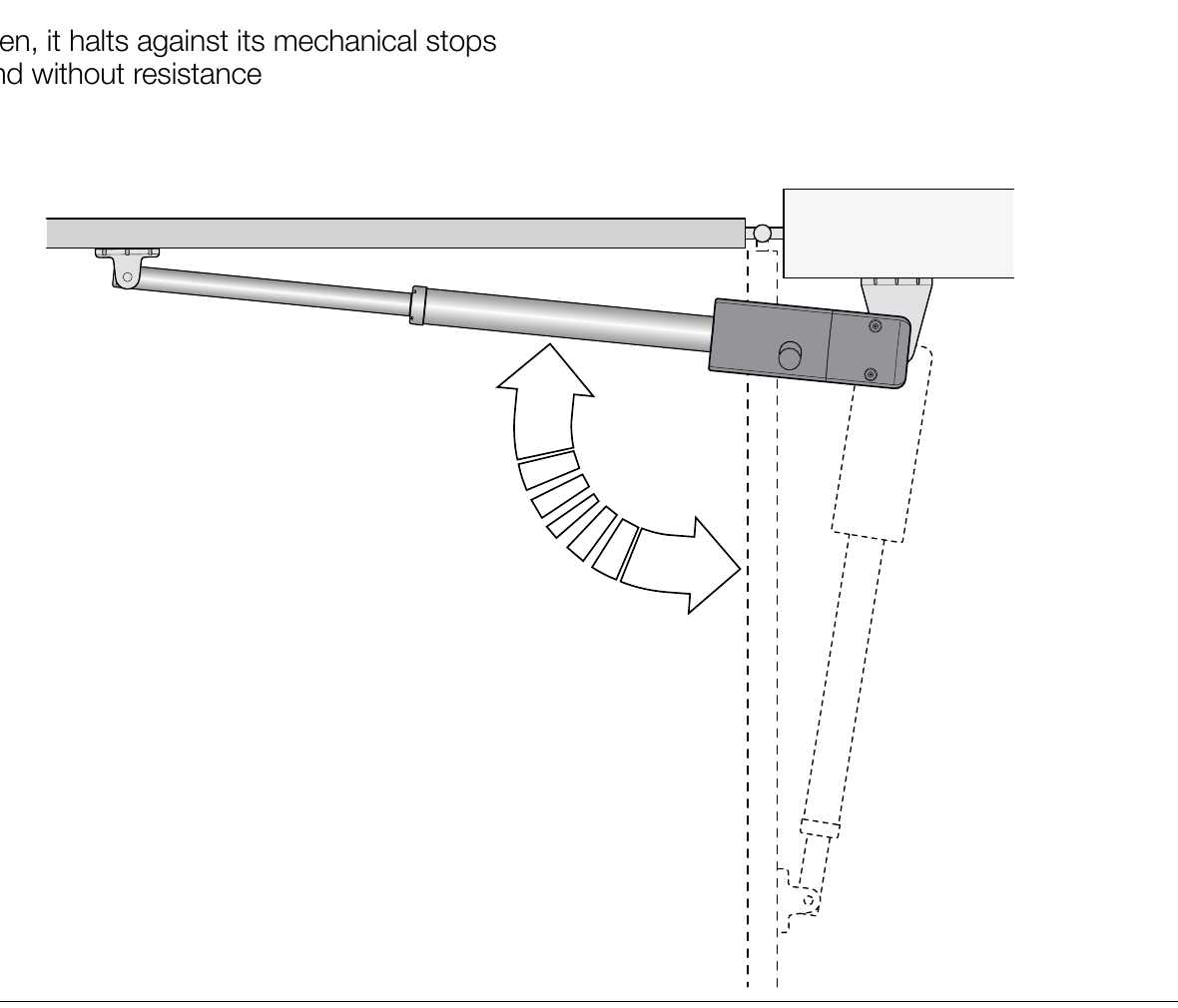

Prüfung vor der ersten Inbetriebnahme
Prüfen Sie den freien Lauf von Hand, den festen Sitz der Befestigungen, beide Anschläge und die korrekte Laufrichtung des Antriebs. Laut NICE muss sich der Torflügel bei entriegeltem Antrieb in beide Richtungen mit einer Kraft von höchstens 390 N von Hand bewegen lassen. Testen Sie anschließend gemäß der Anleitung der installierten Steuerung Lichtschranken, STOP, Steuerbefehle und das Verhalten bei einem Hindernis. Bei einer Konfiguration mit MC800 verlangt der Hersteller außerdem Sicherheitskontaktleisten; Lichtschranken allein ersetzen sie nicht. Der Antrieb selbst bietet weder eine Funkprogrammierung noch eine Bewegungserfassung; Informationen zu MC800 finden Sie unter Funksteuerung und Einlernen der Torflügelbewegung.

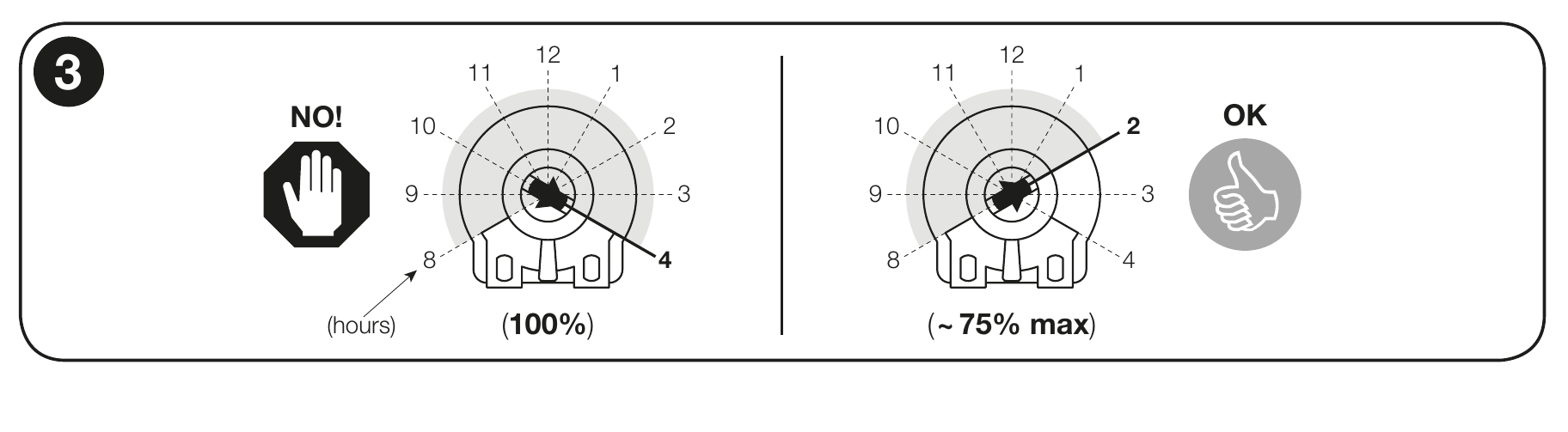

Wenn die installierte Steuerung mit einem Kraftregler Force-Fausgestattet ist, stellen Sie ihn nicht ohne besonderen Grund auf 100 % ein. Wenn etwa 75 % nicht ausreichen, wenden Sie sich an den technischen Support. Bei der aktuellen MC800/MCA5R30 wird die Kraft gemäß der Anleitung dieser Steuerplatine eingestellt; übertragen Sie die Vorgehensweise mit dem Trimmer nicht auf diese Steuerung. Die Einstellung der Kraft ersetzt weder die Messung noch die Sicherheitsprüfung des gesamten Tors.
Anschluss des Zubehörs bei MC800 mit Steuerplatine MCA5R30
Der folgende Anschluss gilt für MC800/MCA5R30 in Sets mit dieser Steuerung. Die Zubehörklemmen befinden sich an der Steuerung, nicht am Antrieb selbst. Verwenden Sie bei einer anderen Steuereinheit deren eigenen Anschlussplan. Trennen Sie vor Arbeiten die Netzversorgung.
| Zubehör | Klemmen, Spannungsversorgung und Polarität |
|---|---|
Hilfsversorgung | Bei der MCA5R30 ist Klemme 3 = 0 V (−) und Klemme 4 = +24 V DC und der gemeinsame Bezugspunkt der Eingänge. Für Zubehör mit Spannungsversorgung gilt ein gemeinsamer Grenzwert von 200 mA; prüfen Sie die Stromaufnahme und die zulässige Spannung jedes Produkts. |
EPM-Relaislichtschranken | Bei deaktiviertem Standby und ohne Lichtschrankentest versorgen Sie Sender TX und Empfänger RX über Klemme 4 (+24 V DC) und Klemmen 3 (−). Potenzialfreier Kontakt C–NC des Empfängers zwischen 4 (gemeinsam) und dem entsprechenden Eingang 8/PHOTO, 9/PHOTO1 oder 10/PHOTO2. Der Kontakt hat kein +/−. Die AUX-Eingänge müssen auf den Modus für Relais-Lichtschranken eingestellt sein; im Endschaltermodus haben sie eine andere Funktion. |
EPM bei aktiviertem Standby | Versorgen Sie TX und RX gemäß Schaltplan MCA5R30 TX und RX zwischen Klemme 4 (+24 V DC) und Klemme 5 (OutSTB, geschalteter Rückleiter). Bei den EPM-Lichtschranken gilt: 1 = +, 2 = Rückleiter. OutSTB liefert 24 V, maximal 4 W und wird im Standby abgeschaltet; verwenden Sie Klemme 5 nicht als dauerhaften Minuspol. Der Kontakt RX C–NC wird zwischen 4 und dem entsprechenden PHOTO-Eingang angeschlossen. |
EPM mit Fototest | Schließen Sie gemäß dem Fototest-Schaltplan TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Der Empfänger wird dauerhaft versorgt: RX 1 → 4 (+), RX 2 → 3 (−). Der Kontakt RX C–NC bleibt zwischen 4 und dem entsprechenden PHOTO-Eingang angeschlossen. Überlasten Sie OutSTB nicht und verwenden Sie es nicht gleichzeitig für eine andere Last; führen Sie nach dem Anschließen den Einlernvorgang durch und prüfen Sie die Sicherheitsfunktion. |
Schließen Sie die kompatiblen | Mit EPMB zweidrahtig an Klemmen 6 und 7 (BlueBUS) Klemmen 6 und 7 (BlueBUS) an. + und − müssen nicht unterschieden werden. Stellen Sie die Adresse ein und starten Sie nach dem Hinzufügen oder Entfernen eines Elements den Geräteeinlernvorgang. |
STOP- und Steuerkontakte | Potenzialfreier Eingang 12/STOP erkennt je nach angeschlossenem Element NO, NC oder 8,2 kΩ; der Zustand wird eingelernt. 13/SbS, 14/OPEN und 15/CLOSE verwenden einen NO-Kontakt gegen Klemme 4 (gemeinsam). Solche Kontakte haben kein +/−; legen Sie keine Fremdspannung an die Eingänge an. Dies gilt auch für das Relais eines Schlüsselschalters oder eines externen Empfängers. |
ELAC-Blinkleuchte | NICE ELAC schließen Sie an den Ausgang FLASH für eine eigenständig blinkende Leuchte an: geschaltet 120/250 V AC, maximal 21 W. Dies ist ein Netzausgang; er hat kein +/−. Er darf nicht mit den 24-V-Zubehörklemmen verwechselt werden. |
Elektroschloss | Klemmen 1–2 / EL: 12 V AC, maximal 15 VA. Der Wechselspannungsausgang hat kein +/−; prüfen Sie die technischen Daten des Schlosses. |
Funkempfänger | OXIBD wird in den Steckplatz SMeingesetzt; verwenden Sie dafür weder die Versorgungsklemmen 3/4 noch BlueBUS. Die Antenne wird entsprechend dem Empfänger angeschlossen, nicht entsprechend den Motorklemmen. |
Wenn die AUX-Eingänge 8–11 für Endschalter verwendet werden, unterscheiden sie sich in ihrer Funktion von den PHOTO-Eingängen. Wiederholen Sie beim Ändern der Lichtschranken oder der Verdrahtung den entsprechenden Einlernvorgang und prüfen Sie das Anhalten sowie die Reaktion des Tors. Eine ausführliche Anleitung finden Sie in der Anleitung der Steuerzentrale MC800.

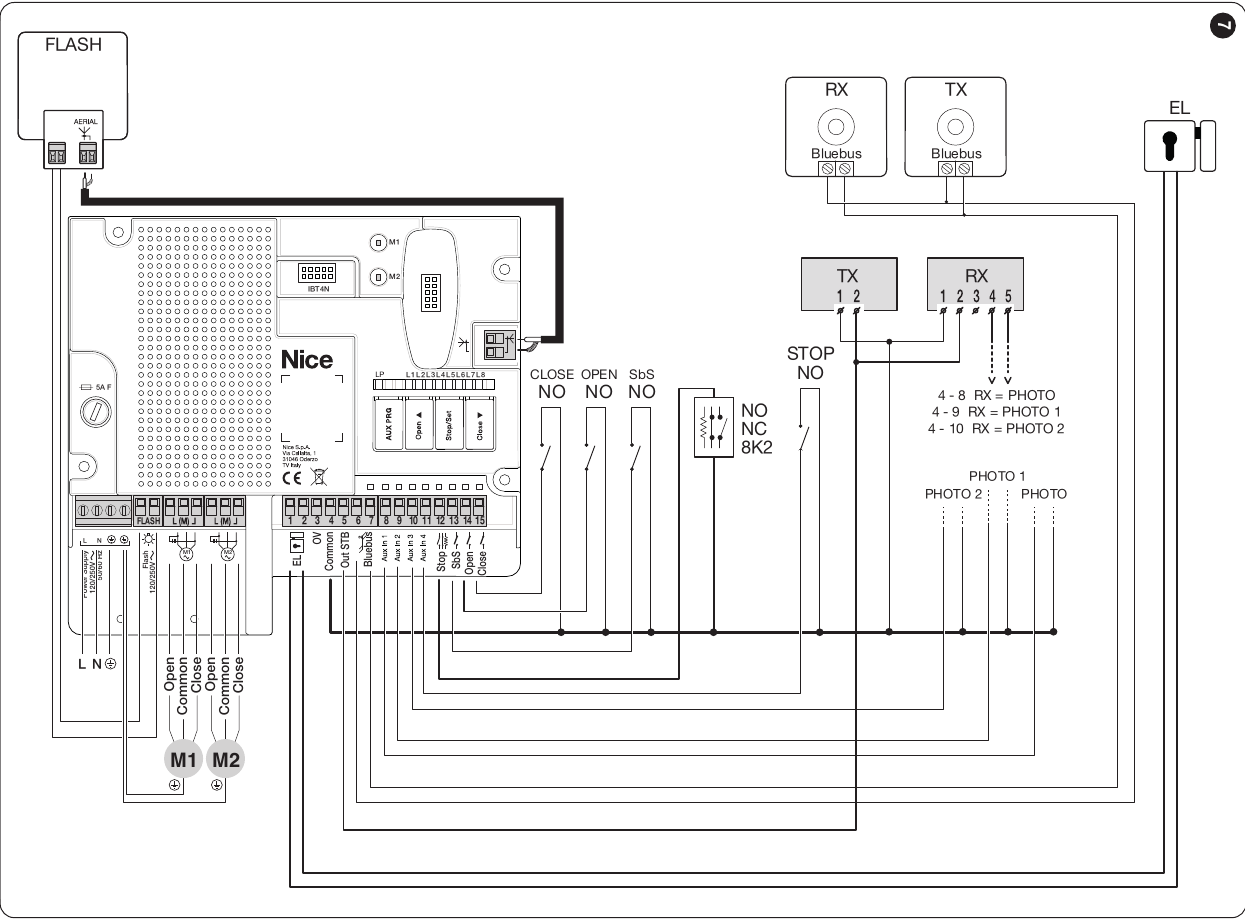

Relais-Lichtschranken im Standby-Modus

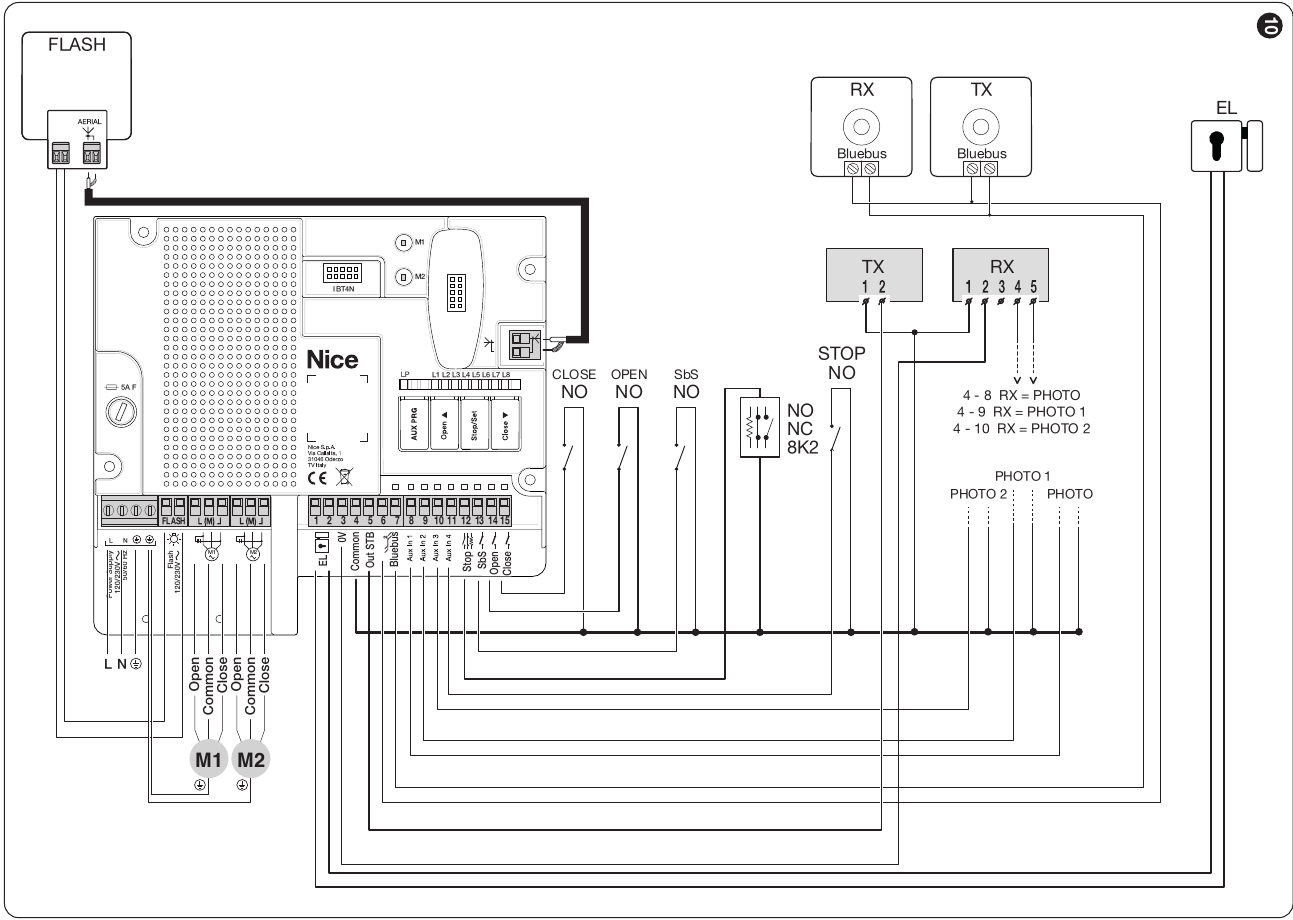

Relais-Lichtschranken mit Fototest
Kompatibles Zubehör
Das Zubehör wird an die ausgewählte Steuerung angeschlossen, nicht direkt am Motorgehäuse. Die Auswahl von Lichtschranken, Funkempfänger, Blinkleuchte und Schloss hängt von den Ausgängen und Steckverbindern der tatsächlich eingebauten Platine ab.
| Was | Warum | Typ |
|---|---|---|
| Steuerzentrale | Steuert einen oder zwei 230-V-Motoren. Wählen Sie sie entsprechend der Anzahl der Torflügel und der Ausstattung des Tors aus. | MC800/MCA5R30 für einen oder zwei Motoren; MC200 für einen Motor. |
| Blinkleuchte | Warnt durch Blinken vor der Bewegung des Tors. Wählen Sie die Versorgung passend zum Ausgang der eingebauten Steuerzentrale aus. | ELAC für den 230-V-Ausgang FLASH an der MC800; prüfen Sie bei der MC200 den Ausgang und die zulässige Leistungsaufnahme. |
| Lichtschranken | Sichern den Torbereich. Die MC800/MCA5R30 unterstützt einen Relaiskontakt sowie BlueBUS, die MC200 hat einen PHOTO-Relais-Eingang; richten Sie Versorgung, Adressierung und Reaktion nach der ausgewählten Platine aus. Die rechts aufgeführten Typen sind je nach Anschluss Alternativen. |
|
| Sicherheitsleisten | Bei einer Anlage mit MC800 sind sie zusätzlich zu den Lichtschranken erforderlich. Wählen Sie den Leistentyp und die Anschlussart passend zum STOP-Eingang der installierten Steuerung aus. | Druck-Hindernissensoren; für MC800/MCA5R30 siehe STOP-Anschluss. |
| Handsender | Fernbedienung. Wählen Sie die Codierung passend zum tatsächlich installierten Funkempfänger aus; die gleiche Frequenz allein reicht nicht aus. Für MC800 siehe Empfänger und Handsender. | |
| Empfänger | Funkempfänger und weitere Schnittstellen sind auf die jeweilige Steuerung abgestimmt. Das steckbare SM-Modul wird mit MC800 verwendet; bei MC200 prüfen Sie den integrierten Funkempfänger und die Anschlussmöglichkeiten. |
|
| Antenne | Verbessert die Reichweite des Empfängers; der Anschluss hängt vom installierten Funkmodul ab. | |
| Codetastatur | Zugang per Code. EDSWG benötigt einen geeigneten Funkempfänger; die BlueBUS-Tastatur EDSB ist für MC800 mit dieser Schnittstelle vorgesehen und nicht automatisch mit MC200 kompatibel. | |
| Schlüsselschalter | Schaltbefehl per Schlüssel von einem festen Standort; den Kontakt an einen geeigneten Steuereingang der Steuerung anschließen. | |
| Kartenleser | Zugang per Karte oder Schlüsselanhänger. ETPB verwendet BlueBUS MC800; schließen Sie diesen Typ nicht direkt an MC200 an. |
|
| Elektroschlösser | Das Schloss hält den Torflügel geschlossen, insbesondere bei längeren Torflügeln. PLA10/PLA11 sind optional; prüfen Sie Stromversorgung und Zeitsteuerung anhand der Steuerung und des jeweiligen Tors. Für MC800 siehe EL-Ausgang. |
|

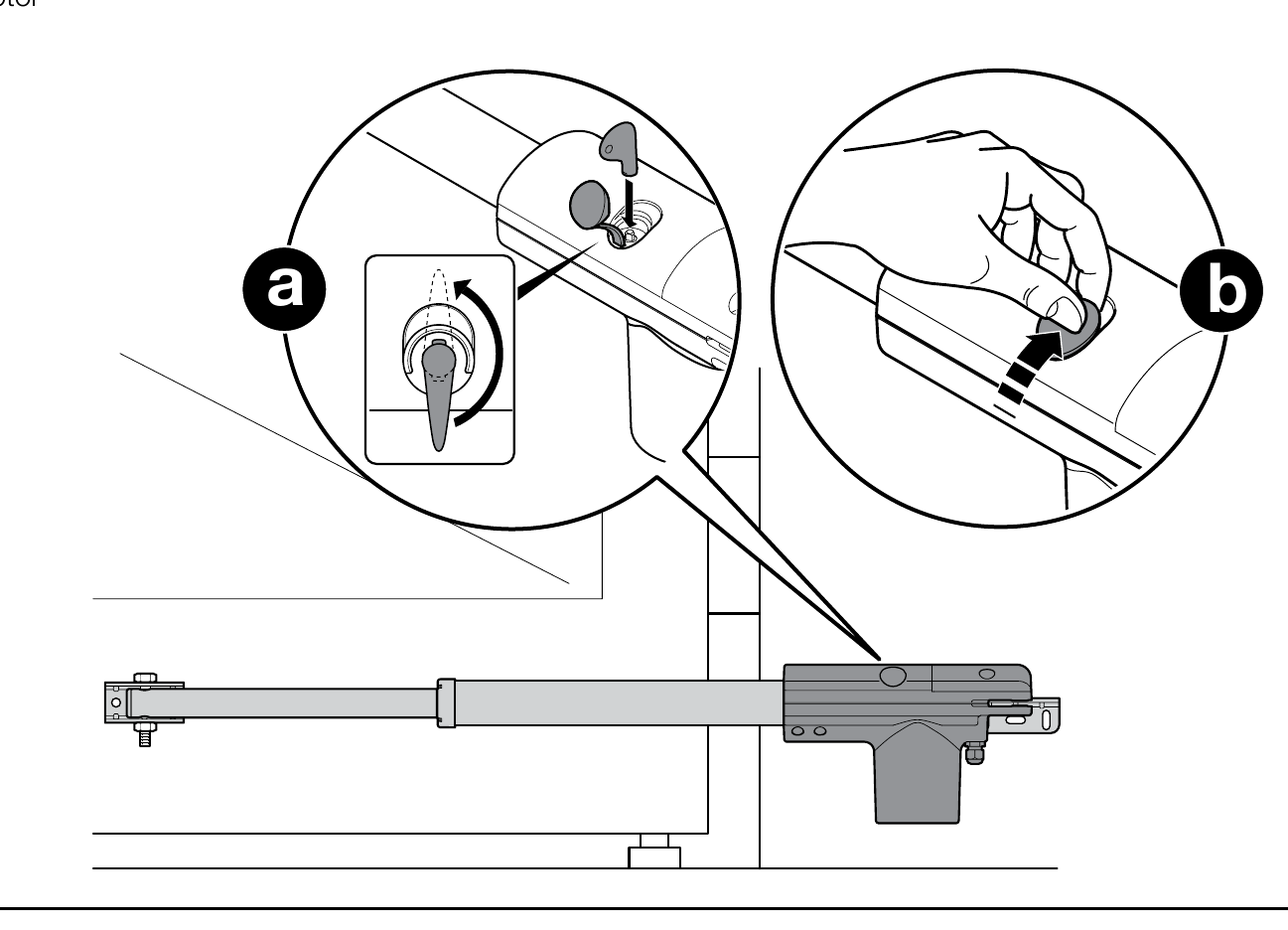

Manuelle Entriegelung bei Stromausfall
Öffnen Sie die Gummikappe, stecken Sie den mitgelieferten Schlüssel ein und drehen Sie ihn um 90° im Uhrzeigersinn. Anschließend können Sie das Tor von Hand bewegen. Zum erneuten Verriegeln stellen Sie den Torflügel etwa auf halbe Öffnung und drehen Sie den Schlüssel um 90° gegen den Uhrzeigersinn. Prüfen Sie die Verriegelung, bevor Sie den Motor in Betrieb nehmen.
Wartung und Sicherheit
Lassen Sie den Antrieb und das Tor spätestens sechs Monate nach der Inbetriebnahme überprüfen. Bei getrennter Stromversorgung prüft ein Techniker Konsolen, Schrauben, Korrosion, bewegliche Teile, Anschläge und Sicherheitseinrichtungen; anschließend führt er eine Funktionsprüfung durch. Verwenden Sie das Tor bei Beschädigungen oder ungewöhnlichem Widerstand nicht.
Technische Daten des Antriebs
| Parameter | Wert |
|---|---|
| Antriebsmodell | TOO3000 |
| Antriebsspannung | 230 V AC / 50 Hz |
| Maximale Länge eines Torflügels | 3 m |
| Maximales Gewicht eines Torflügels | 300 kg |
| Nennleistung / maximale Leistungsaufnahme | 250 / 340 W |
| Nennstrom / maximaler Strom | 1,1 / 1,5 A |
| Nennkraft / maximale Kraft | 300 / 2 000 N |
| Vorschubgeschwindigkeit | 0,016 m/s |
| Kolbenhub | 400 mm |
| Betriebsgrenze | 24 Zyklen/h |
| Schutzart | IP54 |
| Betriebstemperatur | −20 bis +50 °C |
| Gewicht des Antriebs allein | 6 kg |

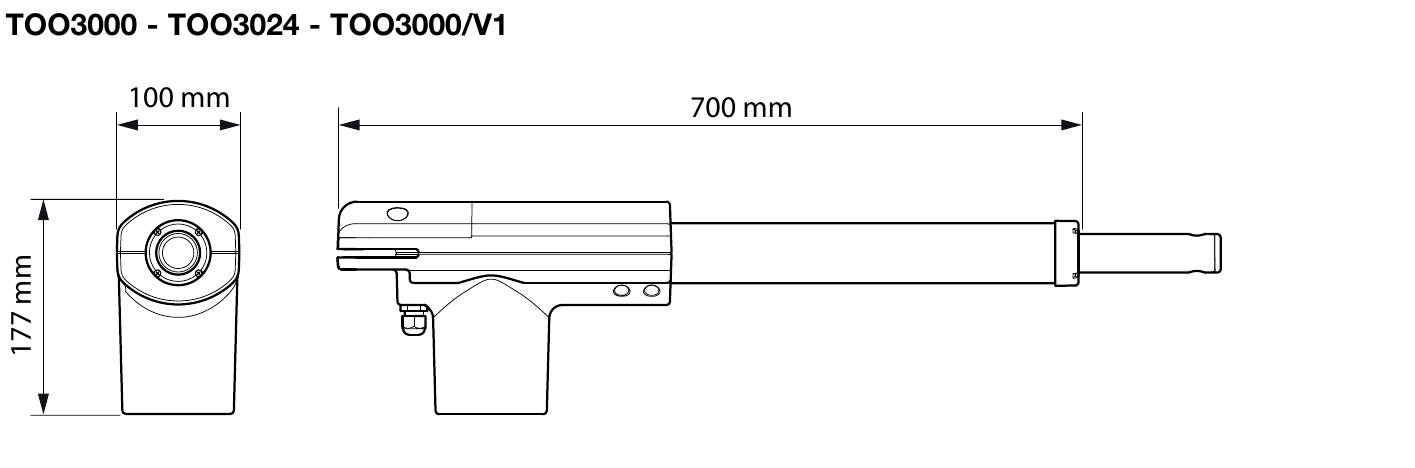

| Abmessungen des Antriebs | 700 × 100 × 177 mm |
Die Werte 340 W und 2 000 N sind maximale, nicht Nennwerte. Das Gewicht von 6 kg bezieht sich auf den Antrieb allein; das Gewicht der gelieferten Verpackung kann abweichen.
