NICE TOO TOO4500 – Einzelantrieb für einen Torflügel bis 4,5 m/250 kg
| Verfügbarkeit: | innerhalb von 3 Tagen | Die Ware versenden wir normalerweise innerhalb von 3 Tagen. |
|---|
innerhalb von 3 Tagen
251,16 € inkl. MwSt.
| Gewicht |
|---|
| 6,00 kg |
Produktbeschreibung NICE TOO TOO4500 – Einzelantrieb für einen Torflügel bis 4,5 m/250 kg
NICE TOO4500 ist ein eigenständiger elektromechanischer Antrieb für einen Flügel eines Tores bis 4,5 m und bis 250 kg. Der Motor ist 230 V AC; es handelt sich nicht um eine 24-V-Variante. Er ist nicht selbsthemmend und lässt sich bei einem Stromausfall mit einem Schlüssel entriegeln. Steuerung und Sicherheitseinrichtungen werden passend zum gesamten Tor ausgewählt.
| Schnellnavigation | |
|---|---|
| Auswahl | Steuerung |
| Sets | Montage |
| Maß C | Anschluss |
| Prüfung | Zubehör |
| Entriegelung | Wartung |
| Technische Daten | Handbuch |
| Zubehör – Klemmen und Polarität | Handbuch als PDF |
Wann Sie diesen Antrieb wählen sollten
Die Grenzwerte von 4,5 m und 250 kg gelten pro Torflügel, bestimmen aber allein noch nicht die Eignung. Entscheidend sind auch der Bewegungswiderstand, die Lage des Drehpunkts, die Füllung, der Wind und die Montagegeometrie.
Für die 230-V-Variante gibt der Hersteller maximal 24 Zyklen pro Stunde. Bei häufigerer Nutzung müssen das gesamte Tor und die Eignung für den Betriebszyklus beurteilt werden.
Steuerung für einen 230-V-Motor
Aktuell MC800 mit MCA5R30-Platine steuert einen oder zwei Motoren. MC200 ist die aktuelle Wahl für einen Motor. Bei einem zweiflügeligen Tor sollten Sie daher eine geeignete Steuerung für zwei Motoren verwenden. In unseren aktuellen TOO4500-Sets ist die MC800 enthalten; prüfen Sie vor dem Anschluss immer den Lieferumfang des jeweiligen Sets.
Bei einer vorhandenen Montage mit einer älteren Steuerung A60, A400, A6 oder A6F verwenden Sie die Anleitung der tatsächlich eingebauten Platine. Der aktuelle Ersatz für diese Steuerungen ist die MC800. Ihre Anleitung gilt für MC800/MCA5R30. Motorspannung, Netzversorgung der Steuerung und Niederspannungsausgang für Zubehör sind getrennte Stromkreise.
Die Abbildung zeigt die grundlegenden Teile des Antriebs und die Halterungen. Prüfen Sie vor der Montage den Lieferumfang. Steuerung und Sicherheitseinrichtungen werden separat oder entsprechend der Ausstattung des Komplettsets ausgewählt.
Sets für einen oder zwei Torflügel

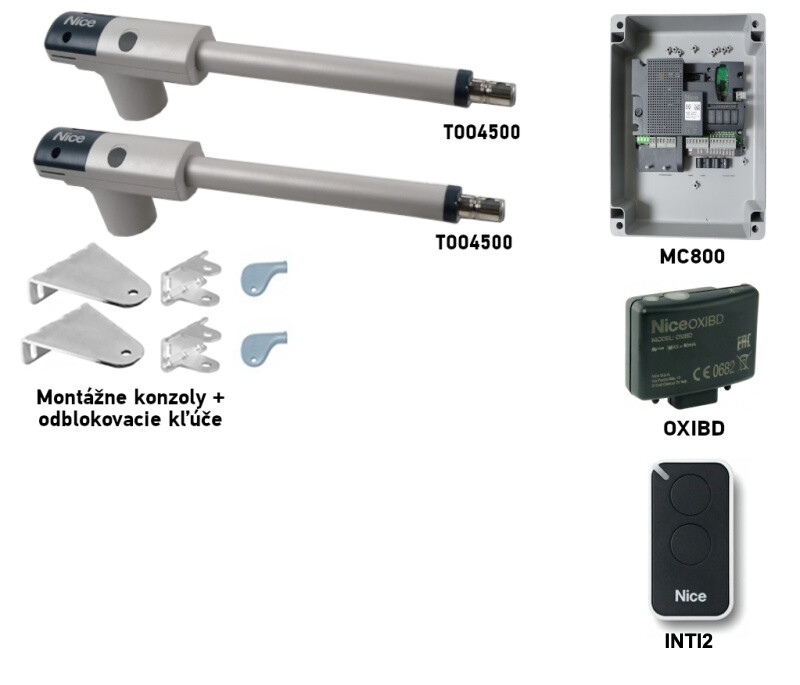

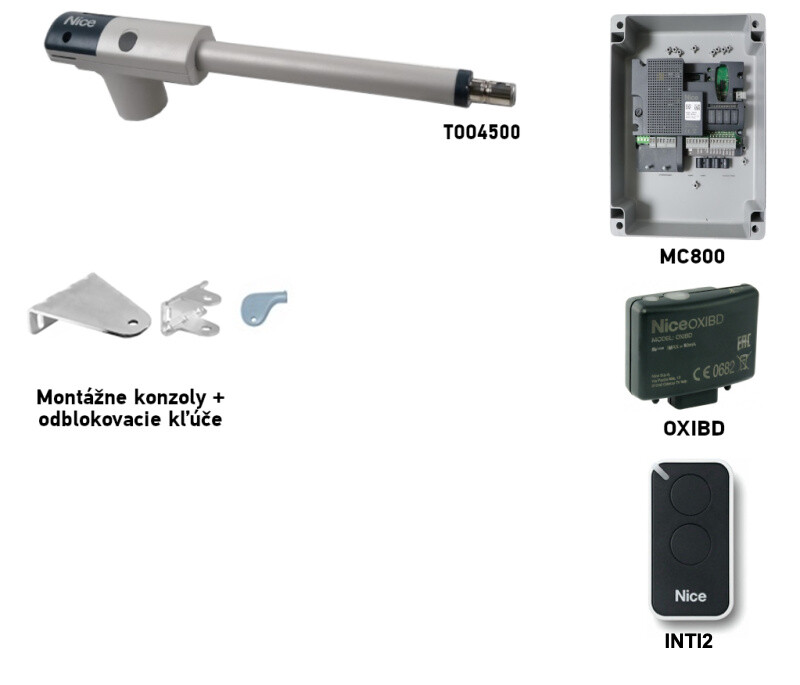

Der einzelne Antrieb ist für einen Torflügel vorgesehen. Bei einem zweiflügeligen Tor werden zwei Antriebe benötigt. Links und rechts sind 230-V-Sets mit MC800-Steuerung und unterschiedlicher Ausstattung zu sehen; in der Mitte befindet sich ein separater alternativer 24-V-Motor.
| Sets für 1 Torflügel | Sets für 2 Torflügel |
|---|---|
NICE TOO4500
MC800-Steuerung, Basisset Mit Lichtschranken Mit Zubehör | NICE TOO4500
MC800-Steuerung, Basisset Mit Lichtschranken Mit Zubehör |
Längen- und Gewichtsgrenzen werden für jeden Torflügel einzeln und zusammen mit der Montagegeometrie beurteilt. Ergänzen Sie das Basisset vor der Verwendung um die erforderlichen Sicherheitseinrichtungen. Informationen zu Auswahl und Anschluss finden Sie im Abschnitt kompatibles Zubehör.
Montage der Konsolen und Flügelgeometrie
Legen Sie vor der Verankerung die Position des Scharniers sowie der hinteren und vorderen Konsole und den gewünschten Öffnungswinkel fest. Die Maße A/B in der Zeichnung bestimmen den Bewegungsablauf und die Kräfte. Pfosten und Verankerung müssen die Belastung aufnehmen können. Bei einer anderen Scharnierposition oder Pfostengröße sind die Konsolen anzupassen oder geeignete verlängerte Konsolen zu wählen, damit die erforderliche Geometrie erhalten bleibt. Das Profilmaß allein gewährleistet dies nicht.
| Öffnungswinkel | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Für das jeweilige Modell siehe Abmessungen der Befestigungskonsolen TOO4500. Bei einer Öffnung nach außen ist in der Regel eine andere oder verlängerte Befestigung erforderlich. Der Monteur muss A, B, C und den freien Lauf über den gesamten Bewegungsweg erneut überprüfen.
Maß C bei geschlossenem Tor
Messen Sie bei geschlossenem Flügel den Abstand C < 1 300 mm. Der Wert muss unter dem angegebenen Grenzwert liegen; er darf weder gleich groß sein noch diesen überschreiten. Gleichzeitig muss die gewählte A/B-Kombination eingehalten werden.
Befestigen Sie die hintere Konsole an der tragenden Konstruktion, entriegeln Sie den Antrieb, fahren Sie die Kolbenstange aus und positionieren Sie die vordere Konsole zunächst probeweise. Richten Sie den Antrieb aus und prüfen Sie den gesamten Bewegungsablauf von Hand. Erst danach die Konsolen endgültig befestigen. Sowohl in geöffneter als auch in geschlossener Stellung müssen mechanische Toranschlägevorhanden sein; der Endanschlag der Kolbenstange ersetzt sie nicht.
Anschluss des 230-V-Antriebs
Der Anschluss ist von einer qualifizierten Fachkraft bei getrennter Stromversorgung vorzunehmen. Das Kabel wird durch die Kabelverschraubung und die Zugentlastung geführt; der Schutzleiter PE wird gemäß Zeichnung am Antrieb angeschlossen. Die Motorleitungen und der passende Kondensator werden entsprechend den Klemmen der jeweiligen Steuerung und dem Typenschild des Bauteils angeschlossen. Bei MC800/MCA5R30 wird ein Motor an M2 angeschlossen; bei zwei Motoren werden M1/M2 entsprechend der Bewegungsreihenfolge zugeordnet. Niederspannungs-Lichtschranken dürfen nicht an die Motorklemmen angeschlossen werden.
Für MC800/MCA5R30 siehe Anschluss der Motoren M1/M2 und Verkabelung der Steuerung.
Prüfung vor der ersten Inbetriebnahme
Prüfen Sie den freien Lauf von Hand, den festen Sitz der Befestigungen, beide Anschläge und die korrekte Laufrichtung des Antriebs. Laut NICE muss sich der Flügel bei entriegeltem Antrieb in beide Richtungen von Hand mit einer Kraft von höchstens 390 N bewegen lassen. Prüfen Sie anschließend gemäß der Anleitung der installierten Steuerung die Lichtschranken, STOP, die Steuerbefehle und die Reaktion bei einem Hindernis. Bei einer Anlage mit MC800 verlangt der Hersteller außerdem Sicherheitskontaktleisten; Lichtschranken allein ersetzen diese nicht. Der Antrieb selbst bietet weder eine Funkprogrammierung noch eine Weglernfunktion; Informationen zu MC800 finden Sie unter Funksteuerung und Einlernen der Flügelbewegung.
Wenn die installierte Steuerung über einen Kraftregler Force-Fverfügt, stellen Sie diesen ohne besonderen Grund nicht auf 100 % ein. Wenn etwa 75 % nicht ausreichen, wenden Sie sich an den technischen Support. Bei der aktuellen MC800/MCA5R30 wird die Kraft gemäß der Anleitung dieser Steuerung eingestellt; das Verfahren mit dem Trimmpotentiometer ist hierfür nicht anzuwenden. Die Krafteinstellung ersetzt weder die Messung noch die Sicherheitsprüfung des gesamten Tores.
Anschluss des Zubehörs bei MC800 mit Steuerplatine MCA5R30
Der folgende Anschlussplan gilt für MC800/MCA5R30 in Sets mit dieser Steuerung. Die Zubehörklemmen gehören zur Steuerung, nicht zum Antrieb selbst. Verwenden Sie bei einer anderen Steuerung deren eigenen Schaltplan. Trennen Sie vor den Arbeiten die Netzversorgung.
| Zubehör | Klemmen, Versorgung und Polarität |
|---|---|
Hilfsversorgung | Bei der MCA5R30 ist Klemme 3 = 0 V (−) und Klemme 4 = +24 V DC sowie der gemeinsame Bezugspunkt der Eingänge. Für Zubehör mit Stromversorgung gilt eine gemeinsame Höchstgrenze von 200 mA; prüfen Sie die Stromaufnahme und die zulässige Spannung jedes Produkts. |
EPM-Relaislichtschranken | Bei deaktiviertem Standby und ohne Lichtschrankentest versorgen Sie Sender TX und Empfänger RX über Klemme 4 (+24 V DC) und Klemme 3 (−). Potentialfreier Kontakt C–NC des Empfängers zwischen 4 (gemeinsam) und dem entsprechenden Eingang 8/PHOTO, 9/PHOTO1 oder 10/PHOTO2. Der Kontakt hat keine Polarität (+/−). Die AUX-Eingänge müssen auf den Modus für Relais-Lichtschranken eingestellt sein; im Modus für Endschalter haben sie eine andere Funktion. |
EPM bei aktiviertem Standby | Versorgen Sie gemäß Schaltplan MCA5R30 TX und RX zwischen Klemme 4 (+24 V DC) und Klemme 5 (OutSTB, geschalteter Rückleiter). Bei den EPM-Lichtschranken gilt 1 = +, 2 = Rückleiter. OutSTB liefert 24 V, maximal 4 W und wird im Standby abgeschaltet; verwenden Sie Klemme 5 nicht als dauerhaften Minuspol. Der Kontakt RX C–NC wird zwischen 4 und dem entsprechenden PHOTO-Eingang angeschlossen. |
EPM mit Fototest | Schließen Sie gemäß Schaltplan für den Fototest TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Der Empfänger wird dauerhaft mit Strom versorgt: RX 1 → 4 (+), RX 2 → 3 (−). Der Kontakt RX C–NC bleibt zwischen 4 und dem entsprechenden PHOTO-Eingang. Überlasten Sie OutSTB nicht und verwenden Sie den Ausgang nicht gleichzeitig für eine andere Last; führen Sie nach dem Anschluss die Einlernfunktion durch und prüfen Sie die Sicherheitsfunktion. |
BlueBUS-Lichtschranken | Kompatibel EPMB Schließen Sie sie mit zwei Adern an die Klemmen 6 und 7 (BlueBUS) an. + und − sind nicht polaritätsgebunden. Stellen Sie die Adresse ein und starten Sie nach dem Hinzufügen oder Entfernen eines Elements die Geräteeinlernung. |
STOP- und Befehlskontakte | Potenzialfreier Eingang 12/STOP nimmt je nach angeschlossenem Element NO, NC oder 8,2 kΩ entgegen; der Zustand wird eingelernt. 13/SbS, 14/OPEN und 15/CLOSE verwenden einen NO-Kontakt gegen Klemme 4 (gemeinsam). Solche Kontakte haben keine Polarität (+/−); legen Sie keine Fremdspannung an die Eingänge an. Das gilt auch für Relais eines Schlüsselschalters oder eines externen Empfängers. |
ELAC-Blinkleuchte | NICE ELAC an den Ausgang FLASH anschließen, der für eine eigenständig blinkende Leuchte vorgesehen ist: geschaltete 120/250 V AC, maximal 21 W. Es handelt sich um einen Netzausgang; er hat keine Polarität (+/−). Er darf nicht mit den 24-V-Klemmen für Zubehör verwechselt werden. |
Elektroschloss | Klemmen 1–2 / EL: 12 V AC, maximal 15 VA. Der Wechselspannungsausgang hat keine Polarität (+/−); prüfen Sie die technischen Daten des Schlosses. |
Funkempfänger | OXIBD wird in den Steckplatz SMeingesetzt; verwenden Sie dafür weder die Versorgungsklemmen 3/4 noch BlueBUS. Die Antenne wird gemäß den Vorgaben des Empfängers angeschlossen, nicht gemäß den Motorklemmen. |
Wenn die AUX-Eingänge 8–11 für Endschalter verwendet werden, unterscheidet sich ihre Funktion von der der PHOTO-Eingänge. Wiederholen Sie nach einer Änderung der Lichtschranken oder der Verdrahtung die entsprechende Einlernfunktion und prüfen Sie das Anhalten sowie die Reaktion des Tors. Eine ausführliche Anleitung finden Sie in der Anleitung der Steuerung MC800.
Relais-Lichtschranken im Standby-Modus
Relais-Lichtschranken mit Fototest
Kompatibles Zubehör
Das Zubehör wird an die ausgewählte Steuerung angeschlossen, nicht direkt an den Motorkörper. Die Auswahl von Lichtschranken, Funkempfänger, Blinkleuchte und Schloss richtet sich nach den Ausgängen und Steckverbindern der tatsächlich eingebauten Platine.
| Was | Warum | Typ |
|---|---|---|
| Steuerung | Steuert einen oder zwei 230-V-Motoren. Wählen Sie die Steuerung entsprechend der Anzahl der Torflügel und der Torausstattung aus. | MC800/MCA5R30 für einen oder zwei Motoren; MC200 für einen Motor. |
| Blinkleuchte | Warnt durch Blinken vor der Torbewegung. Wählen Sie die Versorgung passend zum Ausgang der eingebauten Steuerung aus. | ELAC für den 230-V-FLASH-Ausgang an der MC800; prüfen Sie bei der MC200 deren Ausgang und die zulässige Leistungsaufnahme. |
| Lichtschranken | Sichern den Torbereich. MC800/MCA5R30 unterstützt Relaiskontakt sowie BlueBUS, die MC200 hat einen Relais-PHOTO-Eingang; Stromversorgung, Adressierung und Reaktion sind entsprechend der gewählten Platine festzulegen. Die rechts aufgeführten Typen sind je nach Anschlussart Alternativen. |
|
| Sicherheitsleisten | Bei einer Konfiguration mit MC800 sind sie zusätzlich zu den Lichtschranken erforderlich. Wählen Sie den Leistentyp und die Anschlussart passend zum STOP-Eingang der verbauten Steuerung. | Druckempfindliche Hindernissensoren; für MC800/MCA5R30 siehe STOP-Anschluss. |
| Handsender | Fernbedienung. Wählen Sie die Codierung passend zum tatsächlich installierten Funkempfänger; die gleiche Frequenz allein genügt nicht. Für MC800 siehe Empfänger und Handsender. | |
| Empfänger | Funkempfänger und weitere Schnittstellen müssen zur jeweiligen Steuerung passen. Das Steckmodul SM wird mit MC800 verwendet; prüfen Sie bei MC200 dessen integrierten Funkempfänger und Anschlussmöglichkeiten. |
|
| Antenne | Verbessert die Reichweite des Empfängers; der Anschluss hängt vom installierten Funkmodul ab. | |
| Codetastatur | Zugang per Code. EDSWG benötigt einen geeigneten Funkempfänger; die BlueBUS-Tastatur EDSB ist für MC800 mit dieser Schnittstelle vorgesehen, nicht automatisch für MC200. | |
| Schlüsselschalter | Steuerbefehl per Schlüssel von einem festen Standort aus; den Kontakt an einen geeigneten Steuereingang der Steuerung anschließen. | |
| Kartenleser | Zugang per Karte oder Transponder. ETPB verwendet BlueBUS MC800; schließen Sie diesen Typ nicht direkt an MC200 an. |
|
| Elektroschlösser | Das Schloss hält den Torflügel geschlossen, besonders bei längeren Torflügeln. PLA10/PLA11 sind optional; prüfen Sie die Stromversorgung und Zeitsteuerung entsprechend der Steuerung und dem jeweiligen Tor. Für MC800 siehe EL-Ausgang. |
|
Manuelle Entriegelung bei Stromausfall
Öffnen Sie die Gummiabdeckung, stecken Sie den mitgelieferten Schlüssel ein und drehen Sie ihn um 90° im Uhrzeigersinn. Anschließend können Sie das Tor von Hand bewegen. Zum erneuten Verriegeln bringen Sie den Torflügel etwa in die halb geöffnete Position und drehen den Schlüssel um 90° gegen den Uhrzeigersinn. Prüfen Sie die Verriegelung, bevor Sie den Motor wieder in Betrieb nehmen.
Wartung und Sicherheit
Lassen Sie den Antrieb und das Tor spätestens sechs Monate nach der Inbetriebnahme überprüfen. Bei abgeschalteter Stromversorgung prüft ein Techniker Halterungen, Schrauben, Korrosion, bewegliche Teile, Anschläge und Sicherheitseinrichtungen und führt anschließend eine Funktionsprüfung durch. Verwenden Sie das Tor bei Beschädigungen oder ungewöhnlichem Widerstand nicht.
Technische Daten des Antriebs
| Parameter | Wert |
|---|---|
| Antriebsmodell | TOO4500 |
| Antriebsspannung | 230 V AC / 50 Hz |
| Maximale Länge eines Torflügels | 4,5 m |
| Maximales Gewicht eines Torflügels | 250 kg |
| Nenn-/maximale Leistungsaufnahme | 250 / 340 W |
| Nenn-/maximaler Strom | 1,1 / 1,5 A |
| Nenn-/maximale Kraft | 300 / 2 000 N |
| Vorschubgeschwindigkeit | 0,016 m/s |
| Kolbenhub | 500 mm |
| Betriebsgrenze | 24 Zyklen/h |
| Schutzart | IP54 |
| Betriebstemperatur | −20 bis +50 °C |
| Gewicht des Antriebs allein | 6 kg |

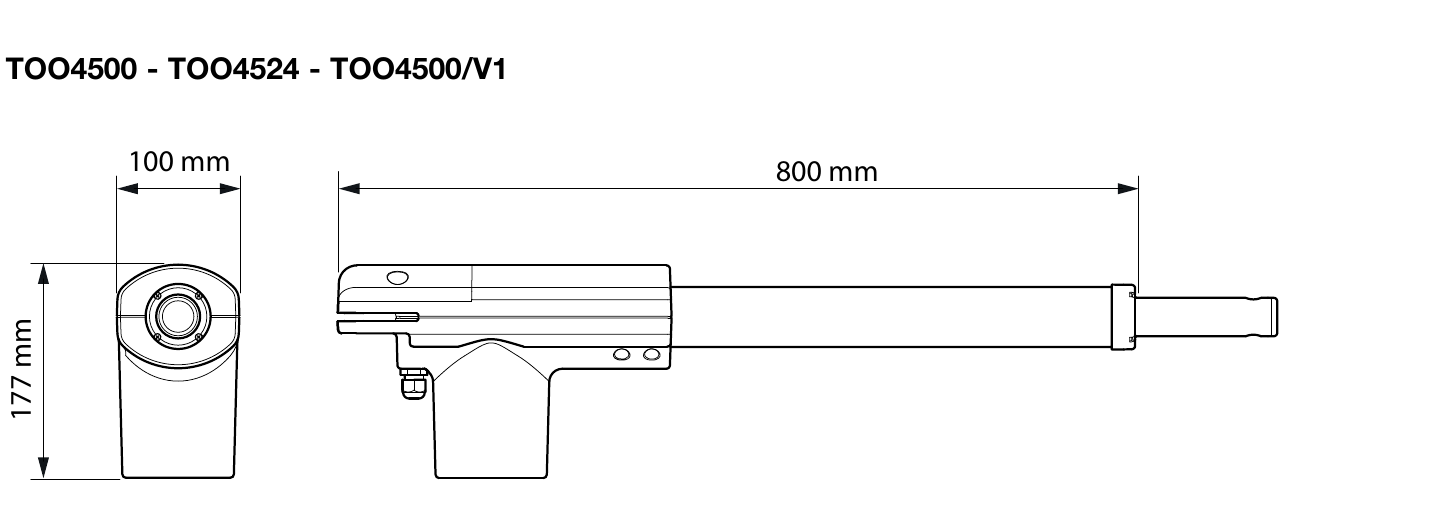

| Abmessungen des Antriebs | 800 × 100 × 177 mm |
Die Angaben 340 W und 2 000 N sind Maximalwerte, keine Nennwerte. Das Gewicht von 6 kg bezieht sich allein auf den Antrieb; das Gewicht der gelieferten Verpackung kann abweichen.
