NICE Toona 5016P – Einzelantrieb für Drehtore mit einer Flügelbreite von 5 m und einem Gewicht von 800 kg, für höhere Belastungen
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
507,60 € inkl. MwSt.
| Gewicht |
|---|
| 11 kg |
Produktbeschreibung NICE Toona 5016P – Einzelantrieb für Drehtore mit einer Flügelbreite von 5 m und einem Gewicht von 800 kg, für höhere Belastungen
NICE Toona TO5016P ist ein einzelner Antrieb 230 V AC für einen Torflügel.
Einsatzgrenzen: 5 m und 800 kg sind nicht gleichzeitig zulässig. Bei 5 m erlaubt das Diagramm ungefähr 250 kg, bei 800 kg ungefähr bis zu 1,8 m. Die Eignung bestimmen Sie anhand der TO5016P-Kurve für die Länge und das Gewicht des jeweiligen Torflügels.
Ein einzelner Antrieb benötigt eine geeignete Steuerung. Die aktuelle MC800/MCA5R30 ist die passende Wahl für einen oder zwei Motoren; MC200 ist für einen Motor verfügbar. Bei einem älteren Set richten Sie sich nach der Anleitung der tatsächlich eingebauten Steuerplatine.
| Schnellnavigation | |
|---|---|
| Zubehör | Einsatzgrenzen |
| Lebensdauer | Montage |
| Anschluss | Entriegelung |
| Technische Daten | Wartung |
| Zubehör – Klemmen und Polarität | Handbuch PDF |
- Selbsthemmend
- 230 V
- Langsam
- Mit mechanischem Anschlag und Mikroschalter; prüfen Sie die Position der Endanschläge am gelieferten Gerät.
- Für höhere Belastung – 3200 N
Einsatzbereich

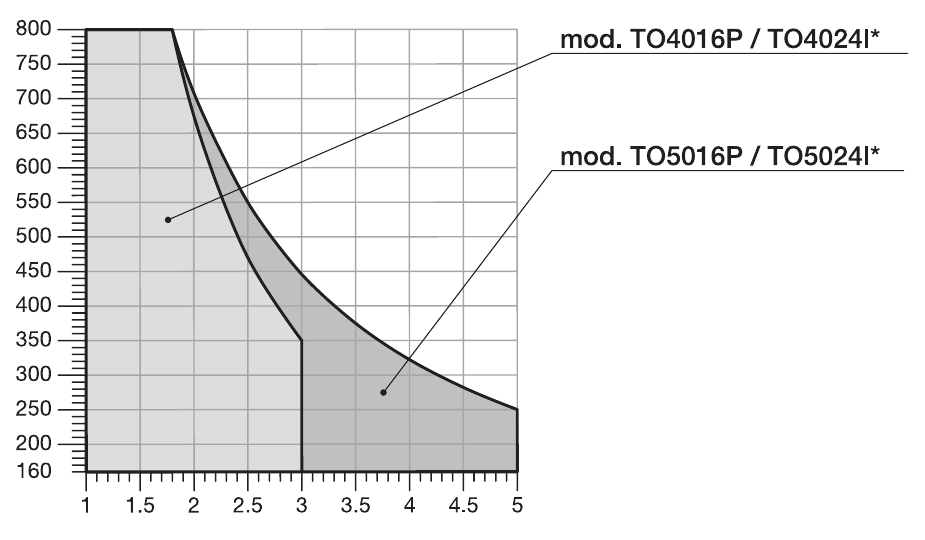

Diagramm des Herstellers für TO5016P: Die zulässige Kombination aus Länge und Gewicht eines Torflügels lesen Sie aus der mit TO5016P gekennzeichneten Kurve ab.
Lebensdauer und Belastung
Für TO5016P gibt NICE in einer Ergänzung einen Richtwert von 50.000 bis 150.000 Arbeitszyklen. Die tatsächliche Lebensdauer hängt von Länge und Gewicht des Torflügels, dem Bewegungswiderstand, Wind, Temperatur und Wartung ab. Eine konkrete Zyklenzahl innerhalb dieses Bereichs lässt sich nicht bestimmen oder garantieren.
Kompatible Steuerungen
Derzeit im Angebot
- NICE MC800 – aktuell für einen oder zwei 230-V-Motoren.
- NICE MC200 – aktuell für einen 230-V-Motor.
Ältere kompatible Steuerungen – nicht mehr erhältlich
MC800 ersetzt die älteren Modelle A60, A400, A6 und A6F im aktuellen Angebot. Verwenden Sie bei einer bestehenden Anlage die Anleitung für MC800 nicht mit einer älteren eingebauten Steuerplatine.
I. Montage der hinteren Befestigungskonsole
Befestigung der Konsolen: Messen Sie vor der Montage den Versatz des Torbands und die Maße A/B/C gemäß Montagediagramm. Für einen üblichen Stahlpfosten empfehlen wir 120 × 120 mm. Profil 100 × 100 mm Verwenden Sie diese Abmessung nur, wenn die Festigkeit des Pfostens, der Verankerung und des Fundaments im Hinblick auf das Tor und den Wind geprüft wurde.
Wenn die Maße im Diagramm nicht passen, passen Sie die hintere Konsole an oder verwenden Sie die verlängerte PLA6. Beim Öffnen nach außen ist die verlängerte hintere Konsole erforderlich; bestimmen Sie ihre Position anhand des Diagramms und prüfen Sie, ob sich der Torflügel frei bewegen kann.
 |
 |

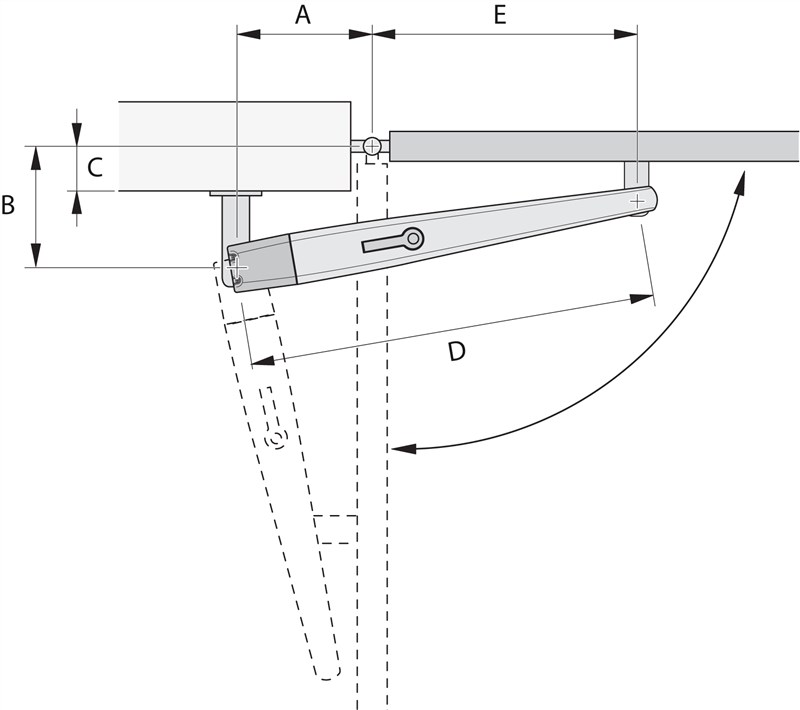

| Skizze zum Öffnen nach innen | Skizze zum Öffnen nach außen |

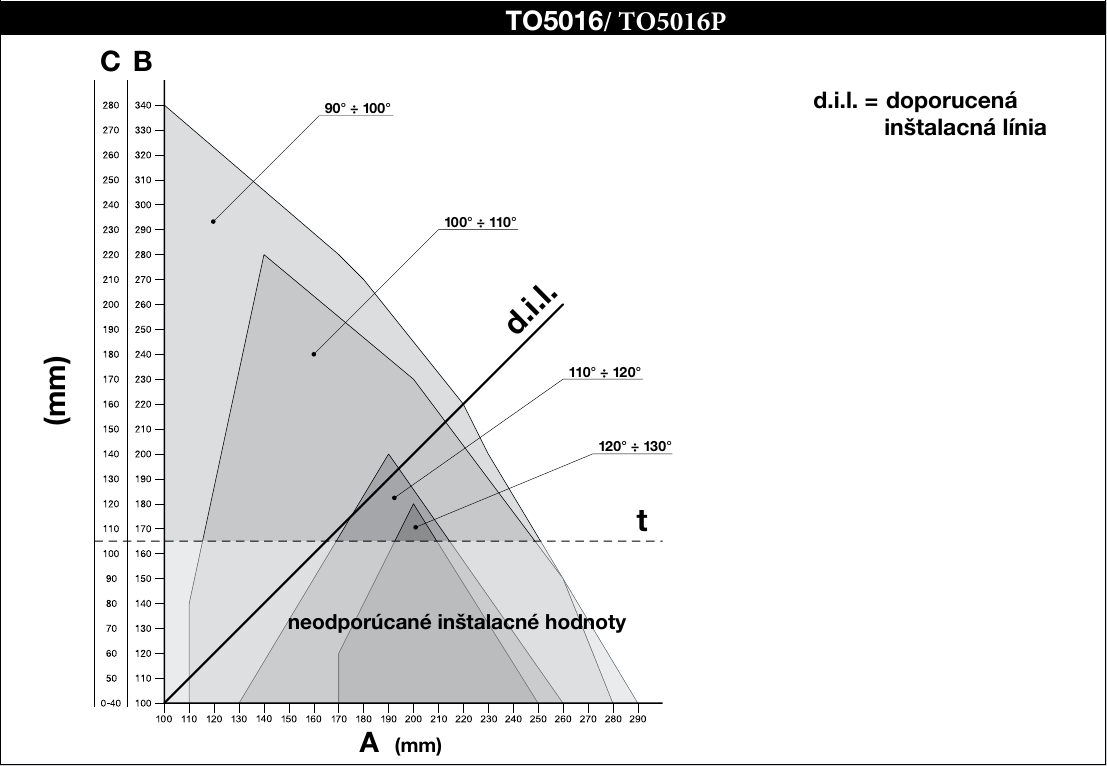

Berechnen Sie die Position der hinteren Konsole mithilfe des Diagramms, aus dem Sie die Maße A und B und den maximalen Öffnungswinkel. Achtung, die Werte A und B müssen ähnlich sein (idealerweise gleich), damit sich der Antrieb gleichmäßig und linear bewegen kann.

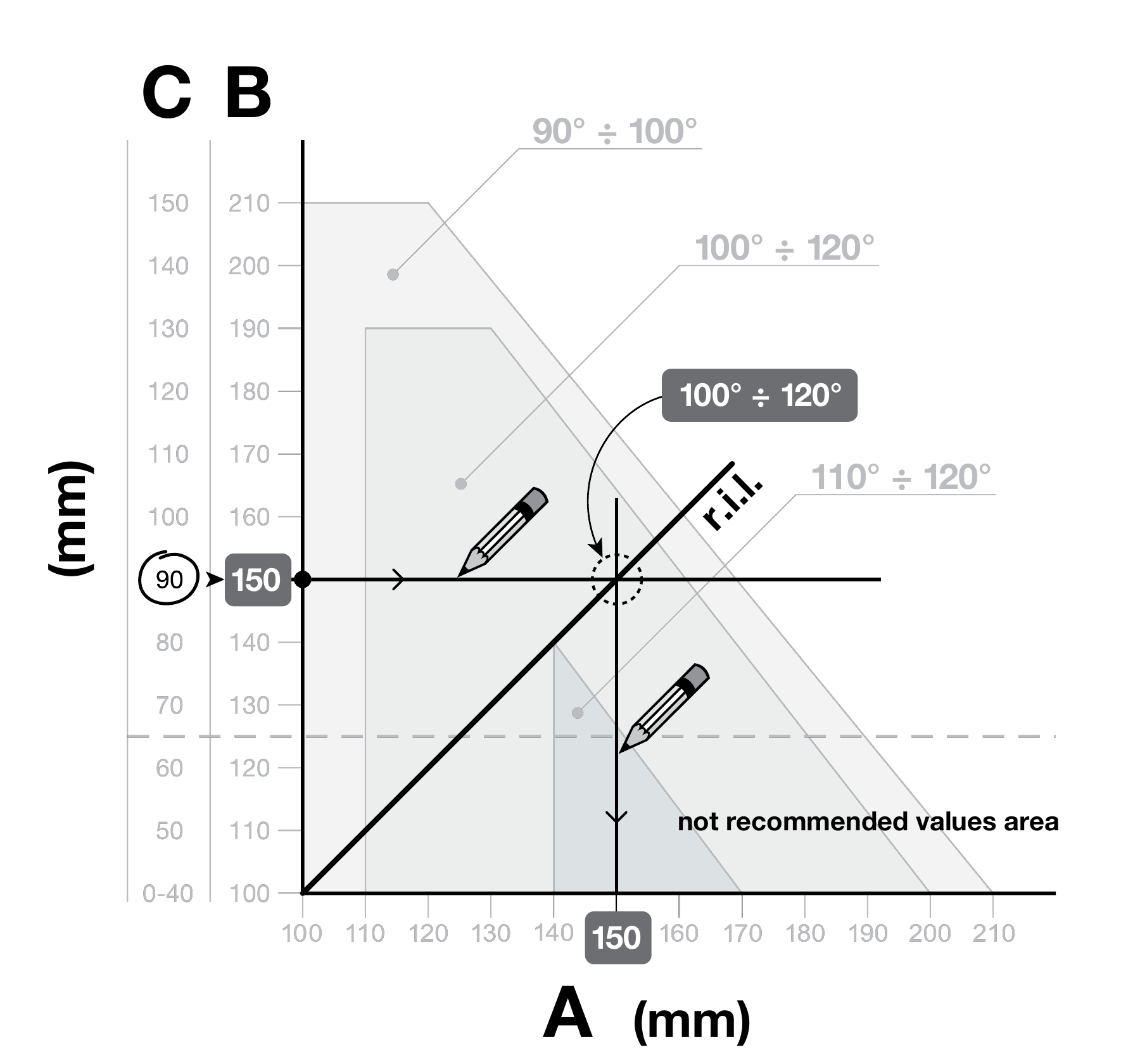

Das Beispiel veranschaulicht, wie die Werte abgelesen werden. Die Maße für TO5016P bestimmen Sie anhand des modellbezogenen Montagediagramms direkt darunter.
Berechnungsschritte:
- Messen Sie den Abstand C aus der Skizze.
- Suchen Sie im Diagramm den gemessenen Wert C, ziehen Sie eine horizontale Linie und lesen Sie B auf der benachbarten Skala ab.
- Der Schnittpunkt mit der d.i.l.-Linie gibt den maximalen Öffnungswinkel an; lesen Sie von dort aus A senkrecht ab.
- B-Werte unterhalb der gestrichelten Linie t werden vom Hersteller nicht empfohlen.
- Falls der Öffnungswinkel nicht passt, passen Sie A und bei Bedarf B so an, dass die Werte ungefähr gleich sind; prüfen Sie den gesamten Bewegungsablauf des Torflügels.
Bevor Sie die Konsole am Pfosten oder an der Mauer befestigen, muss sie auf die erforderliche Länge gekürzt werden, die den Maßen A und B und an die Montageplatte zu schweißen.
 |
 |

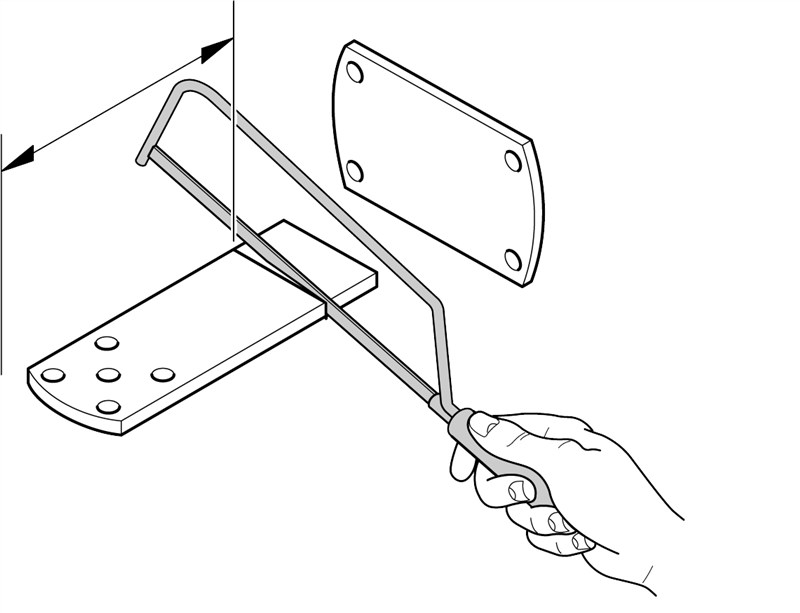

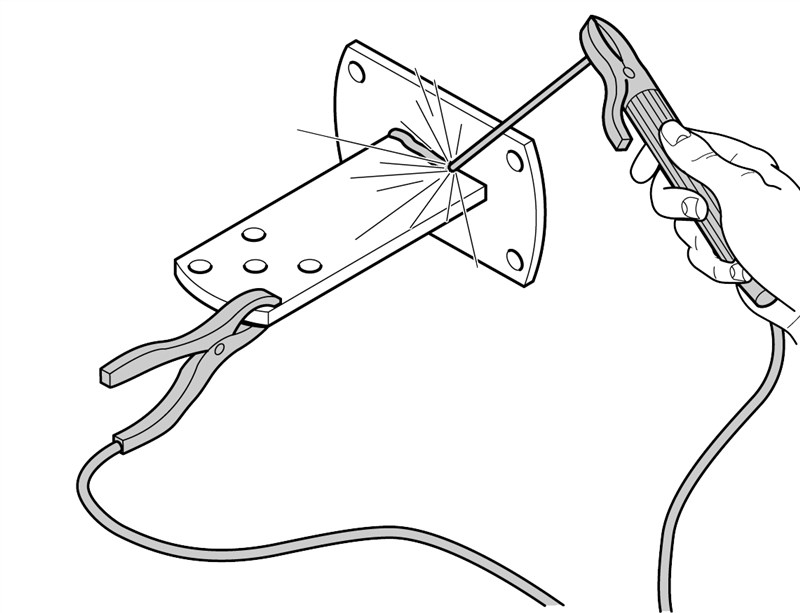

| 1. Kürzen Sie die Konsole auf die gewünschte Länge. | 2. Schweißen Sie die gekürzte Konsole auf die Montageplatte. |
Die mitgelieferte hintere Konsole ist 150 mm. Prüfen Sie vor dem Kürzen und Anschweißen, ob die resultierenden Maße mit der Zeichnung übereinstimmen.
|
Prüfen Sie vor der Befestigung der hinteren Konsole, ob die vordere Konsole auf den festen Teil des Torflügels trifft, da zwischen der vorderen und der hinteren Konsole ein Höhenunterschied besteht, wie in der Abbildung zu sehen ist. Höhendifferenz F = 34 mm. |
 |
Wenn alles passt, befestigen Sie die hintere Konsole mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.
Vordere Konsole und Befestigungshöhe

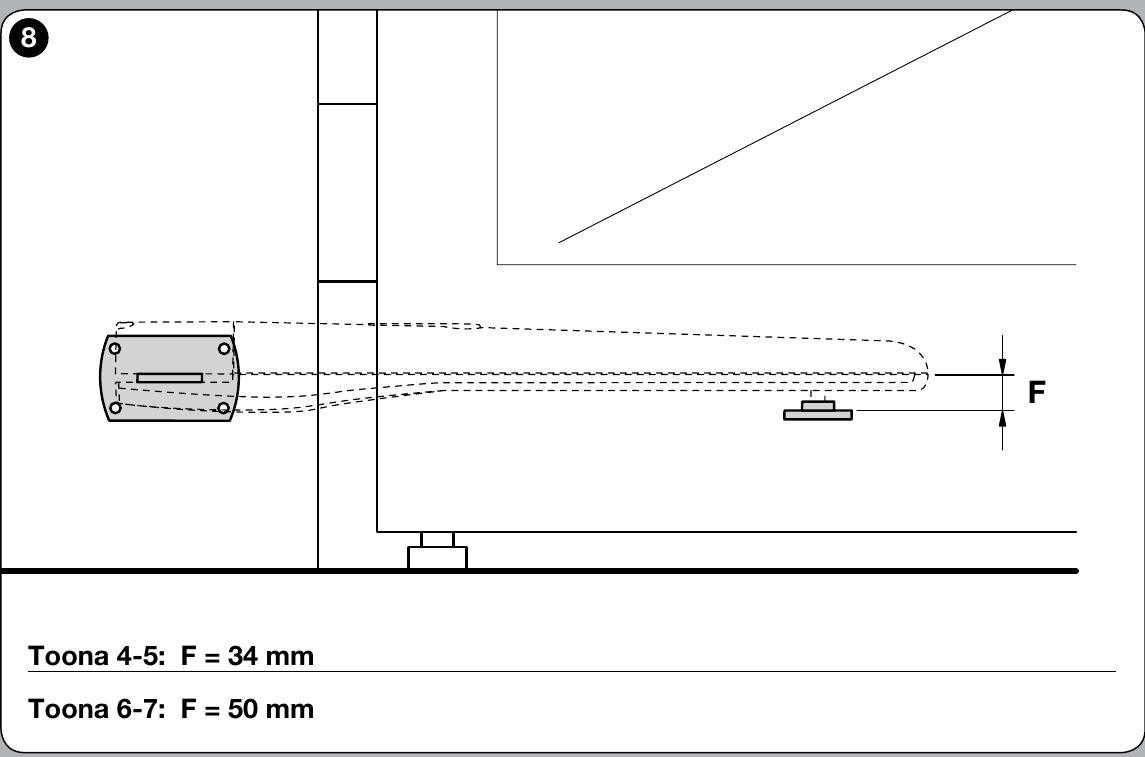

Für TO5016P beträgt das feste Maß D = 845 mm. Wählen Sie für den gemessenen Wert A den Wert E aus der Tabelle (E = 845 mm − A). Der Höhenunterschied der Konsolen ist in der NICE-Zeichnung mit F = 34 mmangegeben; prüfen Sie ihn vor dem Anschweißen anhand der mitgelieferten Konsolen.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |

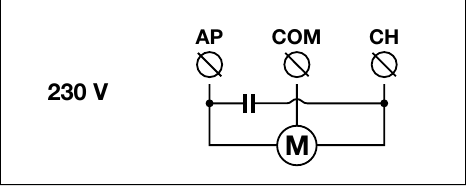

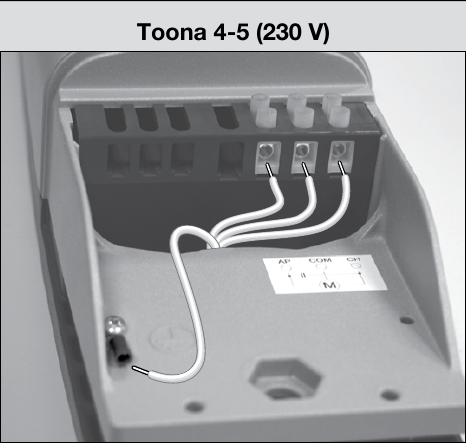

Verkabelung und Anschluss des Motors
Trennen Sie vor dem Anschließen die Stromversorgung. Die Angabe 230 V AC bezeichnet die Motorspannung; die Versorgung der Steuerung und die Ausgänge für Zubehör sind gesondert zu betrachten. Am Motor sind die Klemmen AP / COM / CH und der Schutzleiteranschluss gekennzeichnet. Führen Sie den Anschluss, die Einstellung der Bewegungsrichtung und die Prüfung der Mikroschalter gemäß der Originalabbildung von NICE und der Anleitung der verwendeten Steuerung aus. Bei einer Öffnung nach außen werden laut NICE die Drähte für die Bewegungsrichtung vertauscht; der Schutzleiter bleibt unverändert angeschlossen.
Prüfen Sie nach dem Anschließen die Bewegungsrichtung, die Stopp-Positionen und die Sicherheitseinrichtungen gemäß der Anleitung der jeweiligen Steuerung. Elektrische Anschlüsse und Prüfungen dürfen nur von einer qualifizierten Fachkraft vorgenommen werden.
Endlagen und Mikroschalter
Der 230-V-Motor verfügt über einen mechanischen Anschlag mit Mikroschalter, der bei Kontakt mit dem Anschlagstift die Stromversorgung unterbricht. Bei getrennter Stromversorgung prüft der Monteur am gelieferten Gerät Anzahl und Position der Anschläge und testet das Öffnen und Schließen gemäß der Anleitung der tatsächlich verwendeten Steuerung. Das Einstellverfahren für den mechanischen Anschlag der 24-V-Variante ist nicht auf diesen 230-V-Motor übertragbar.
Anschluss des Zubehörs an MC800 mit MCA5R30-Platine
Der folgende Anschluss gilt für MC800/MCA5R30 bei Sets mit dieser Steuerung. Die Zubehörklemmen gehören zur Steuerung, nicht zum Motor selbst. Verwenden Sie bei einer anderen Steuerung deren eigenen Schaltplan. Trennen Sie vor Arbeiten die Netzversorgung.
| Zubehör | Klemmen, Stromversorgung und Polarität |
|---|---|
Hilfsversorgung | Auf der MCA5R30 gilt: Klemme 3 = 0 V (−) und Klemme 4 = +24 V DC sowie gemeinsamer Bezugspunkt der Eingänge. Für Zubehör mit Stromversorgung gilt eine gemeinsame Höchstlast von 200 mA; prüfen Sie Stromaufnahme und zulässige Spannung jedes Produkts. |
Relais-Fotozellen EPM | Bei deaktiviertem Standby und ohne Fototest versorgen Sie Sender TX und Empfänger RX über Klemme 4 (+24 V DC) und Klemme 3 (−). Den potenzialfreien Kontakt C–NC des Empfängers schließen Sie zwischen 4 (gemeinsam) und dem entsprechenden Eingang 8/PHOTO, 9/PHOTO1 oder 10/PHOTO2. Der Kontakt hat keine Polarität (+/−). Die AUX-Eingänge müssen auf den Modus für Relais-Fotozellen eingestellt sein; im Modus für Endschalter haben sie eine andere Funktion. |
EPM bei aktiviertem Standby | Versorgen Sie gemäß dem Schaltplan der MCA5R30 TX und RX zwischen Klemme 4 (+24 V DC) und Klemme 5 (OutSTB, geschalteter Rückleiter). Bei den EPM-Fotozellen gilt: 1 = +, 2 = Rückleiter. OutSTB ist 24 V, maximal 4 W und wird im Standby abgeschaltet; Klemme 5 nicht als permanente Minusleitung verwenden. Der Kontakt RX C–NC wird zwischen 4 und dem jeweiligen PHOTO-Eingang angeschlossen. |
EPM mit Fototest | Schließen Sie gemäß dem Fototest-Schaltplan TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Der Empfänger wird dauerhaft mit Strom versorgt: RX 1 → 4 (+), RX 2 → 3 (−). Der Kontakt RX C–NC bleibt zwischen 4 und dem jeweiligen PHOTO-Eingang angeschlossen. OutSTB nicht überlasten oder gleichzeitig für eine andere Last verwenden; nach dem Anschließen die Einlernfunktion ausführen und die Sicherheitsfunktion prüfen. |
BlueBUS-Lichtschranken | Kompatibel EPMB zweidrähtig an die BlueBUS-Klemmen 6 und 7 anschließen. + und − sind nicht zu unterscheiden. Adresse einstellen und nach dem Hinzufügen oder Entfernen eines Elements die Geräteeinlernung starten. |
STOP- und Steuerkontakte | Potenzialfreier Eingang 12/STOP akzeptiert je nach angeschlossenem Element NO, NC oder 8,2 kΩ; der Zustand wird eingelernt. 13/SbS, 14/OPEN und 15/CLOSE verwenden einen NO-Kontakt gegen Klemme 4 (gemeinsam). Solche Kontakte haben kein +/−; keine Fremdspannung an die Eingänge anlegen. Dies gilt auch für die Relais eines Schlüsselschalters oder eines externen Empfängers. |
ELAC-Blinkleuchte | NICE ELAC an den Ausgang FLASH anschließen, der für eine separat blinkende Lampe vorgesehen ist: geschaltete 120/250 V AC, maximal 21 W. Es handelt sich um einen Netzausgang; er hat kein +/−. Er darf nicht mit den 24-V-Klemmen für Zubehör verwechselt werden. |
Elektroschloss | Klemmen 1–2 / EL: 12 V AC, maximal 15 VA. Der Wechselstromausgang hat kein +/−; prüfen Sie die technischen Daten des Schlosses. |
Funkempfänger | OXIBD wird in den Steckplatz SMeingesetzt; verwenden Sie dafür weder die Versorgungsklemmen 3/4 noch BlueBUS. Die Antenne wird gemäß den Angaben zum Empfänger angeschlossen, nicht an den Motorklemmen. |
Wenn die AUX-Eingänge 8–11 für Endschalter verwendet werden, unterscheidet sich ihre Funktion von der der PHOTO-Eingänge. Wiederholen Sie bei Änderungen an den Lichtschranken oder der Verdrahtung die entsprechende Einlernung und prüfen Sie das Anhalten sowie die Reaktion des Tors. Eine ausführliche Anleitung finden Sie in der Anleitung der Steuerung MC800.
Relais-Lichtschranken im Standby-Modus
Relais-Lichtschranken mit Fototest
Kompatibles Zubehör für den Antrieb NICE Toona TO5016P
Wählen Sie das Zubehör passend zur tatsächlich verbauten Steuerung, ihren Ein- und Ausgängen sowie dem Funkempfänger aus:
| Was | Warum | Typ |
|---|---|---|
| Steuerzentrale | Elektronik für den Motor; wählen Sie die Anleitung passend zur tatsächlich eingebauten Platine. | Aktuell: MC800/MCA5R30 für einen oder zwei 230-V-Motoren; MC200 für einen Motor. Ältere kompatible Platine: MCA5. Verwenden Sie dafür die Anleitung der entsprechenden Generation. |
| Blinkleuchte | Signalisiert die Bewegung. Nur das Modell verfügt über eine Antenne, bei dem der Hersteller sie angibt. Die Auswahl richtet sich nach dem Ausgang der Steuerzentrale. |
Wählen Sie eine weitere Blinkleuchte passend zur Spannung und Belastbarkeit des Ausgangs der tatsächlich verbauten Steuerzentrale aus. |
| Lichtschranken | Überwachen den Strahlbereich und übermitteln ein Signal an die Steuerzentrale. Die Reaktion des Tors hängt von Anschluss und Einstellung ab; prüfen Sie nach der Montage die gesamte Anlage. |
|
| Handsender | Wählen Sie den Handsender passend zum Empfänger und zur in der Steuerzentrale installierten Codierung aus. ON3EBD gehört zu OXIBD, ON3ELR zu OXILR. | |
| Empfänger | Der Funkempfänger muss die Codierung der Fernbedienung unterstützen; Smart-Home-Schnittstellen bieten unterschiedliche Funktionen. |
|
| Antenne | Verbessert den Empfang des Empfängers bei korrekter Positionierung und Anschluss. | |
| Codetastatur | Steuerung per Code. Eine BlueBUS-Codetastatur erfordert eine Steuerplatine, die Steuergeräte unterstützt. | |
| Schlüsselschalter | Steuerung über einen geeigneten Steuereingang der Steuerung. | |
| Kartenleser | ETPB erfordert, dass die jeweilige Steuerplatine Steuergeräte über BlueBUS unterstützt. |
|
| Elektroschlösser | Verriegelung des Torflügels; prüfen Sie die Ansteuerung und die Schlossspannung entsprechend der Steuerung und der Montage. |
|
Manuelle Entriegelung des Antriebs
Antrieb entriegeln oder verriegeln nur bei stehendem Torflügel. Wenn das Tor mit einem Elektroschloss ausgestattet ist, entriegeln Sie es zuerst. Bei einer Störung die Stromversorgung trennen.

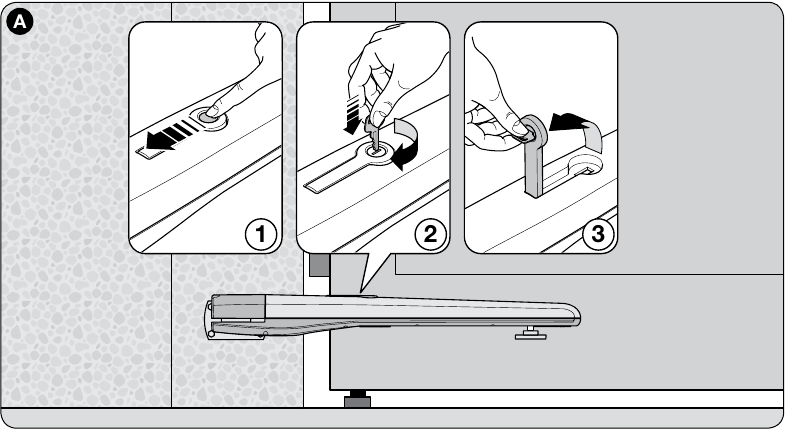

- Schieben Sie die Schutzkappe zur Seite, stecken Sie den mitgelieferten Schlüssel ein und drehen Sie ihn im Uhrzeigersinn.
- Heben Sie den Entriegelungshebel an und bewegen Sie den Torflügel von Hand.
- Zum erneuten Verriegeln den Hebel absenken, den Schlüssel gegen den Uhrzeigersinn drehen, abziehen und die Schutzkappe schließen.
Prüfen Sie vor dem erneuten Start, ob der Antrieb verriegelt ist und sich niemand im Torlaufbereich befindet.
Prüfung und Wartung
Lassen Sie den Antrieb fachgerecht prüfen mindestens alle 6 Monate; bei intensiver Nutzung kann eine häufigere Prüfung erforderlich sein. Bei getrennter Stromversorgung prüft der Techniker Befestigungen, Korrosion, Verschleiß und die Schmierung der Gewindespindel und der Laufmutter. Anschließend testet er die Bewegung und die Sicherheitseinrichtungen. Wenn sich das Tor ungewöhnlich verhält, versuchen Sie nicht, es selbst zu reparieren, sondern wenden Sie sich an den Montagebetrieb.
Technische Daten
| Parameter | Wert |
|---|---|
Modell | TO5016P |
Antriebsmotor | 230 V AC |
Maximale / Nennstromaufnahme | 1,7 A / 1,2 A |
Maximale / Nennleistung | 385 W / 220 W |
Motorkondensator | 12 µF |
Hub | 505 mm |
Geschwindigkeit ohne Last | 0,013 m/s |
Geschwindigkeit unter Last | 0,010 m/s |
Maximale / Nennkraft | 3 200 N / 800 N |
Zyklen pro Stunde bei Nennkraft | 46 |
Schutzart | IP44 |
Betriebstemperatur | −20 bis +50 °C |
Thermoschutz | 140 °C |
Isolationsklasse | F |
Richtwert für die Lebensdauer laut NICE | 50 000 bis 150 000 Betriebszyklen |
Gesamtmaße (Länge × Breite × Höhe) | 965 × 115 × 105 mm |
Motorgewicht | 7 kg |
Die technischen Daten und das Diagramm des Modells TO5016P werden durch einen Montagezusatz des Herstellers ergänzt. Nehmen Sie die Programmierung gemäß der Anleitung der tatsächlich installierten Steuerung vor.
