NICE Toona TO4005 – Einzelantrieb 230 V für Torflügel bis 3 m
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
auf Lager
354,46 € inkl. MwSt.
| Gewicht |
|---|
| 10 kg |
Produktbeschreibung NICE Toona TO4005 – Einzelantrieb 230 V für Torflügel bis 3 m
NICE Toona 4 TO4005 ist ein einzelner 230-V-AC-Motor für einen Flügel. Laut NICE-Diagramm schafft er bei einer Länge von 3 m maximal etwa 300 kg; das Gewicht von 500 kg gilt bei einer Länge von bis zu etwa 1,8 m. Der Antrieb ist nicht selbsthemmend, hat einen 7-µF-Kondensator und einen Mikroschalter für den Öffnungsanschlag. Steuergerät und Zubehör gehören erst zur ausgewählten Zusammenstellung.
Wenn Sie einen 24-V-DC-Motor mit Encoder benötigen, sehen Sie sich TO4024. Wählen Sie die Motorspannung zusammen mit einer kompatiblen Steuerung aus.
| Schnellnavigation auf dieser Seite | ||
|---|---|---|
| Auswahl und Grenzwerte | Lebensdauer | Zusammenstellungen |
| Lieferumfang | Zubehör | Handbuch |
| Montage | Verkabelung | Zubehör anschließen |
| Technische Daten | Wartung | Entriegelung |
Kompatibles Zubehör für den Antrieb NICE Toona 4 TO4005
Verwenden Sie das aufgeführte Zubehör entsprechend den Klemmen und Ausgängen der tatsächlich eingesetzten Steuerung. Die aktuellen TO4005-Sets enthalten MC800; ältere Zusammenstellungen können eine andere Platine haben. Prüfen Sie den konkreten Anschluss vor der Montage.
Zusätzlich empfehlen wir, kompatibles optionales Zubehör für den Antrieb zu erwerben:
| Was | Warum | Typ |
|---|---|---|
Steuerung |
Steuerelektronik des Antriebs. |
|
| Signalisiert die Bewegung des Tores. Eine Antenne ist nur bei dem Modell enthalten, bei dem sie ausdrücklich angegeben ist; die Wahl der Lampe hängt vom Ausgang der verwendeten Steuerung ab. | ELAC – Warnleuchte mit Antenne für Zusammenstellungen mit MC800. Bei 230-V-Versorgung MC800/MCA5R30 hat der Ausgang FLASH eine Netzspannung von 230 V AC und maximal 21 W, für eine selbstständig blinkende Lampe. Prüfen Sie bei einer anderen Warnleuchte Spannung, Leistungsaufnahme, integrierte Blinkfunktion und Anschluss; die Motorspannung allein reicht für die Auswahl nicht aus. | |
Überwachen den Bereich zwischen Sender und Empfänger. Wird der Lichtstrahl unterbrochen, übermitteln sie ein Signal an die Steuerung; die Reaktion hängt von Anschluss und Einstellung ab. Prüfen Sie nach der Montage die Sicherheit des gesamten Tores. An der MC800 werden BlueBUS- und Kontakt-Lichtschranken an unterschiedliche Eingänge angeschlossen. | ||
Kontakt-Lichtschranken | Relais-Lichtschranken mit geeignetem Kontakt schließen Sie am entsprechenden Eingang der tatsächlich verwendeten Steuerung an. | |
| Wählen Sie entsprechend dem Empfänger im jeweiligen Set und der gewünschten Codierung aus. | Empfänger OXIBD unterstützt passend codierte Sender MYGO4 und FLO2RE. Für die bidirektionale Steuerung bilden ON3EBD + OXIBD. Für eine größere Reichweite verwenden Sie das separate Set aus ON3ELR + OXILR. Vertauschen Sie Sender zwischen diesen Systemen nicht beliebig. | |
| Empfänger und Sender müssen dieselbe Codierung verwenden; die Ausstattung der angebotenen Sets ist in der Zusammenstellungstabelle aufgeführt. |
|
|
|
Für eine größere Reichweite des Handsenders. |
||
|
Falls Sie den Handsender vergessen oder viele Fahrzeuge oder Personen zu Ihnen kommen und Sie nicht jedem einen Handsender geben oder jedes Mal selbst öffnen möchten. |
||
|
Zur Bedienung des Tores mit einem Schlüssel über einen Schalter, der an beliebiger Stelle installiert und per Kabel mit der Steuerung verbunden wird. |
||
|
Bedienung des Antriebs, indem eine Karte oder ein Schlüsselanhänger an den Kartenleser gehalten wird. |
|
|
| Das Schloss hält den Torflügel in geschlossener Position. Die Steuerung muss es vor dem Öffnen entriegeln; Eignung und Spannung sind auf das Tor und die jeweilige Steuerung abzustimmen. |
|
Auswahl des Antriebs TO4005

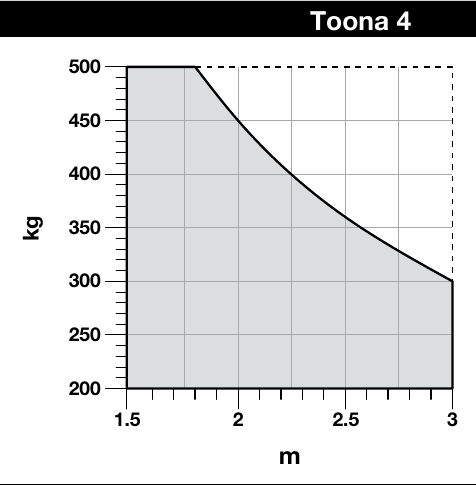

Grenzwerte für Torflügellänge und -gewicht
Das NICE-Diagramm für Toona 4 erlaubt ungefähr 500 kg bei einer Torflügellänge von bis zu 1,8 m und 300 kg bei 3 m. Zwischen diesen Werten nimmt das zulässige Gewicht mit zunehmender Länge ab. Berücksichtigen Sie auch den leichtgängigen Lauf des Torflügels, eine geschlossene Füllung und Wind.
Lebensdauerabschätzung
Die Lebensdauer ist eine Schätzung auf Grundlage des Belastungsindex, keine Garantie für eine bestimmte Anzahl von Zyklen. Addieren Sie die zutreffenden Tabellenwerte und lesen Sie das Ergebnis im Originaldiagramm von NICE ab.
| Einfluss bei Toona 4 | Index |
|---|---|
Torflügelgewicht bis 200 kg | 0 % |
Torflügelgewicht über 200 bis 300 kg | 10 % |
Torflügelgewicht über 300 bis 400 kg | 20 % |
Torflügelgewicht über 400 bis 500 kg | 30 % |
Torflügellänge von 2 bis 3 m | 20 % |
Temperatur über 40 °C, unter 0 °C oder Luftfeuchtigkeit über 80 % | 20 % |
Geschlossene Torflügelfüllung | 15 % |
Windzone | 15 % |

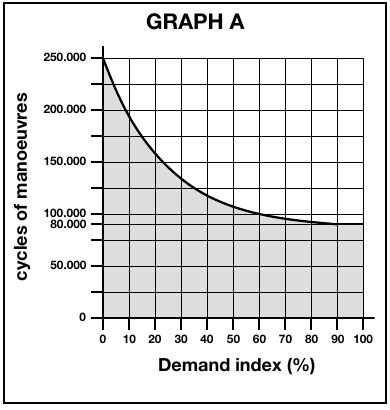

| Lebensdauerdiagramm |
|---|
 Klicken Sie, um das Originaldiagramm von NICE zu vergrößern. |
Verwenden Sie für die Berechnung das Gewicht eines einzelnen Torflügels. Beispiel: Bei 250 kg, 2,5 m und ohne weitere Einflüsse beträgt der Index 10 % + 20 % = 30 %; die geschätzte Zyklenzahl wird im Diagramm abgelesen.
Einzelantrieb und Sets
Auf dieser Seite wird ein Antrieb TO4005 bestellt.. Die Originalanleitung von NICE zeigt Montagekonsolen, Verbindungsmaterial und Schlüssel je nach Lieferumfang. Prüfen Sie vor der Montage anhand von Abbildung 1 des Herstellers, ob die Lieferung vollständig ist. Der Antrieb allein, ohne Steuerung und die erforderlichen Sicherheitseinrichtungen, ergibt keine vollständige Automatisierung.
Kompatible Steuerungen
- Aktuelle Steuerung in den Sets: NICE MC800 (Platine MCA5R30), Ersatz für die unten aufgeführten älteren Modelle.
- Für einen Motor: NICE MC200 ist weiterhin erhältlich.
- Ältere kompatible, nicht mehr hergestellte Modelle: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Bei einer bestehenden Installation verwenden Sie die Anleitung der tatsächlich eingebauten Steuerplatine.
Sets mit TO4005-Antrieb
| Basisset – 1 Torflügel | Basisset – 2 Torflügel |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Zusammenstellung und Preis » | 2 × TO4005, 1 × MC800, 1 × NICE-Fernbedienung, 1 × OXIBD. Zusammenstellung und Preis » |
| Set mit Lichtschranken – 1 Torflügel | Set mit Lichtschranken – 2 Torflügel |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 Paar EPM. Zusammenstellung und Preis » | 2 × TO4005, 1 × MC800, 1 × NICE-Fernbedienung, 1 × OXIBD, 1 Paar EPM. Zusammenstellung und Preis » |
| Set mit Zubehör – 1 Torflügel | Set mit Zubehör – 2 Torflügel |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 Paar EPM, 1 × ELAC. Zusammenstellung und Preis » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 Paar EPM, 1 × ELAC. Zusammenstellung und Preis » |
Montage des TO4005-Antriebs
Prüfen Sie vor der Befestigung, ob der Pfosten, sein Fundament und die Verankerung die durch Torflügel, Antrieb und Wind entstehenden Lasten aufnehmen können. Die Profilabmessungen allein entscheiden nicht über die Eignung: Auch Material, Wandstärke, Höhe, Lage des Scharniers und Zustand des Fundaments sind maßgeblich.
Wenn die Lage des Scharniers und die Form des Pfostens die in der Montagetabelle angegebenen Maße nicht zulassen, passen Sie die hintere Halterung an oder verwenden Sie die verlängerte Halterung PLA6. Bestimmen Sie die Maße A und B anhand des gemessenen Maßes C und des gewünschten Öffnungswinkels gemäß der Montagetabelle von NICE. Beim Öffnen nach außen ist eine verlängerte hintere Halterung erforderlich; bestimmen Sie ihre Länge anhand der Tabelle und prüfen Sie, ob sich der Torflügel frei bewegen kann.
Prüfen Sie vor der Befestigung außerdem, ob sich der Torflügel gleichmäßig bewegt und genügend Sicherheitsabstand zu festen Hindernissen besteht. Die vordere und die hintere Halterung unterscheiden sich in der Höhe um F = 34 mm.
I. Montage der hinteren Befestigungshalterung
Skizze: Öffnung nach innen
Skizze: Öffnung nach außen
Berechnen Sie die Position der hinteren Halterung mithilfe der Tabelle, aus der Sie die Maße A und B sowie den maximalen Öffnungswinkel. Achtung: Die Werte A und B sollten ähnlich (idealerweise gleich) sein, damit der Antrieb gleichmäßig und linear laufen kann.

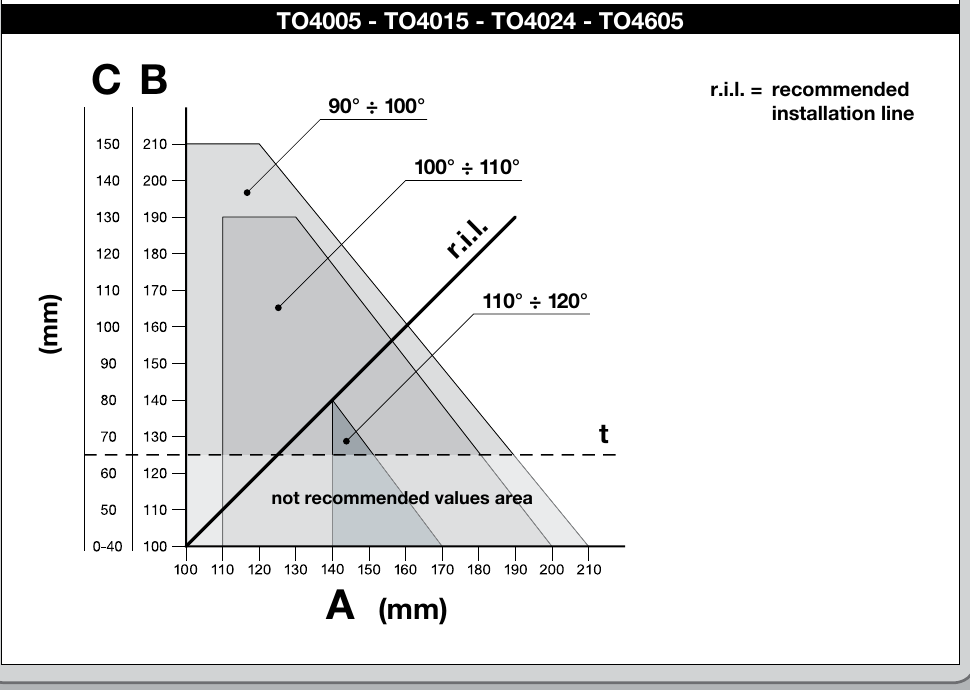

Berechnungstabelle

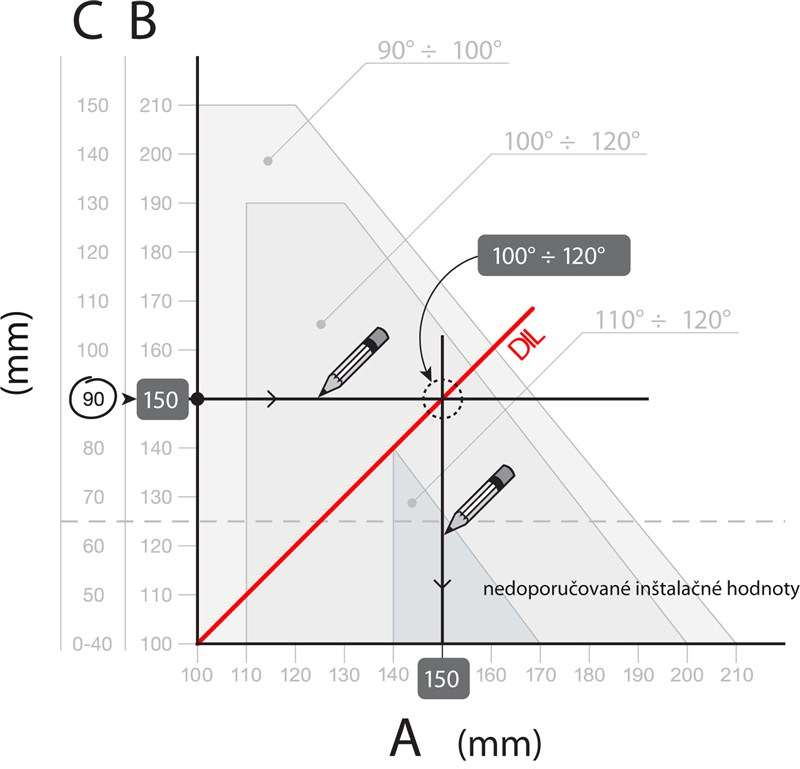

Beispiel zum Ablesen der Werte aus der Tabelle
Berechnungsschritte:
- Messen Sie den Abstand C aus der Skizze
- In der Tabelle zeichnen Sie eine horizontale Linie, die den gemessenen Wert C
- Der Schnittpunkt dieser Linie mit der DIL (empfohlenen Installationslinie) zeigt den maximalen Öffnungswinkel
- Liegt der Schnittpunkt unter der Linie t, müssen Sie die Werte so anpassen, dass der Schnittpunkt oberhalb dieser Linie liegt
- Liegt der Schnittpunkt über der Linie t, ist alles in Ordnung. Ist der ermittelte maximale Öffnungswinkel jedoch ungeeignet, muss der Wert A und gegebenenfalls auch der Wert Bangepasst werden, damit beide Werte ähnlich (idealerweise gleich) sind
Bevor Sie die Halterung am Pfosten oder an der Mauer befestigen, müssen Sie sie auf die für die Maße A und B passende Länge kürzen und an eine Montageplatte anschweißen.
1. Kürzen Sie die Halterung auf die erforderliche Länge
2. Schweißen Sie die gekürzte Halterung an eine Montageplatte
Die standardmäßige hintere Halterung im Lieferumfang ist 150 mm lang. Vergleichen Sie vor dem Anschweißen die verfügbare Länge mit den Maßen aus der Montagetabelle. Reicht sie nicht aus, verwenden Sie eine entsprechend verlängerte Halterung.

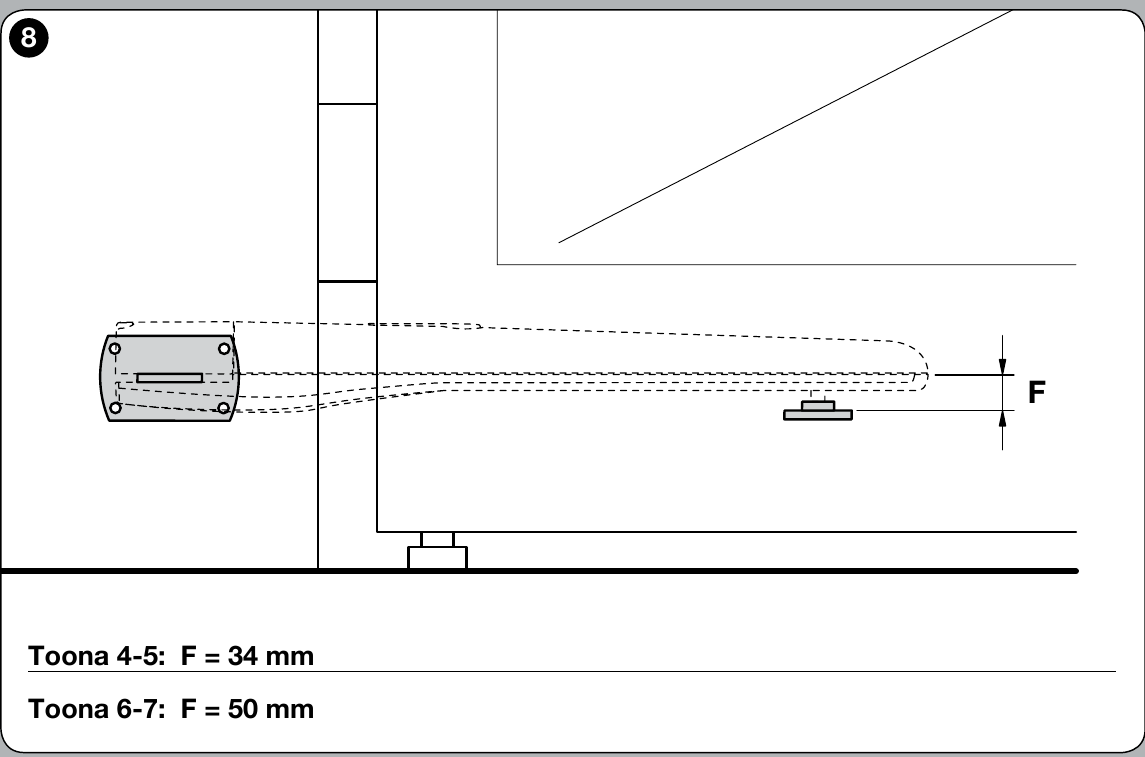

Prüfen Sie vor der Befestigung der hinteren Halterung, ob die vordere Halterung an einem festen Teil des Torflügels angebracht werden kann, da sich die vordere und die hintere Halterung in der Höhe unterscheiden, wie in der Abbildung zu sehen ist.
Höhenunterschied F = 34 mm.
Wenn alles passt, befestigen Sie die hintere Halterung mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.
II. Montage der vorderen Befestigungshalterung
Die vordere Halterung muss in einem Abstand gemäß den Werten D a E, die Sie aus der Tabelle (der Wert D ist fest und beträgt 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
Im Lieferumfang ist eine Anschweißkonsole enthalten. Wenn Sie eine Anschraubkonsole bevorzugen, empfehlen wir, die alternative Anschraubkonsole NICE PLA8.
- Ermitteln Sie anhand der Tabelle den Wert E
- Ermitteln Sie die Höhe anhand der Abbildung Höhen der Konsolen (Abbildung anzeigen)
- Befestigen Sie die Konsole am Torflügel (wenn Sie die Konsole anschweißen, empfehlen wir, sie zunächst nur zu heften).
III. Montage des Torantriebs an der hinteren Konsole
- Befestigen Sie den Motor wie abgebildet mit dem mitgelieferten Bolzen der hinteren Konsole, der Unterlegscheibe und der Mutter an der Konsole.
- Ziehen Sie die Mutter vollständig fest und lösen Sie sie anschließend um 1/10 Umdrehung, damit sich der Torantrieb drehen kann
IV. Montage des Torantriebs an der vorderen Konsole
- Befestigen Sie den Antrieb wie abgebildet mit dem mitgelieferten Bolzen und der Unterlegscheibe an der Konsole.
- Ziehen Sie den Bolzen vollständig fest.

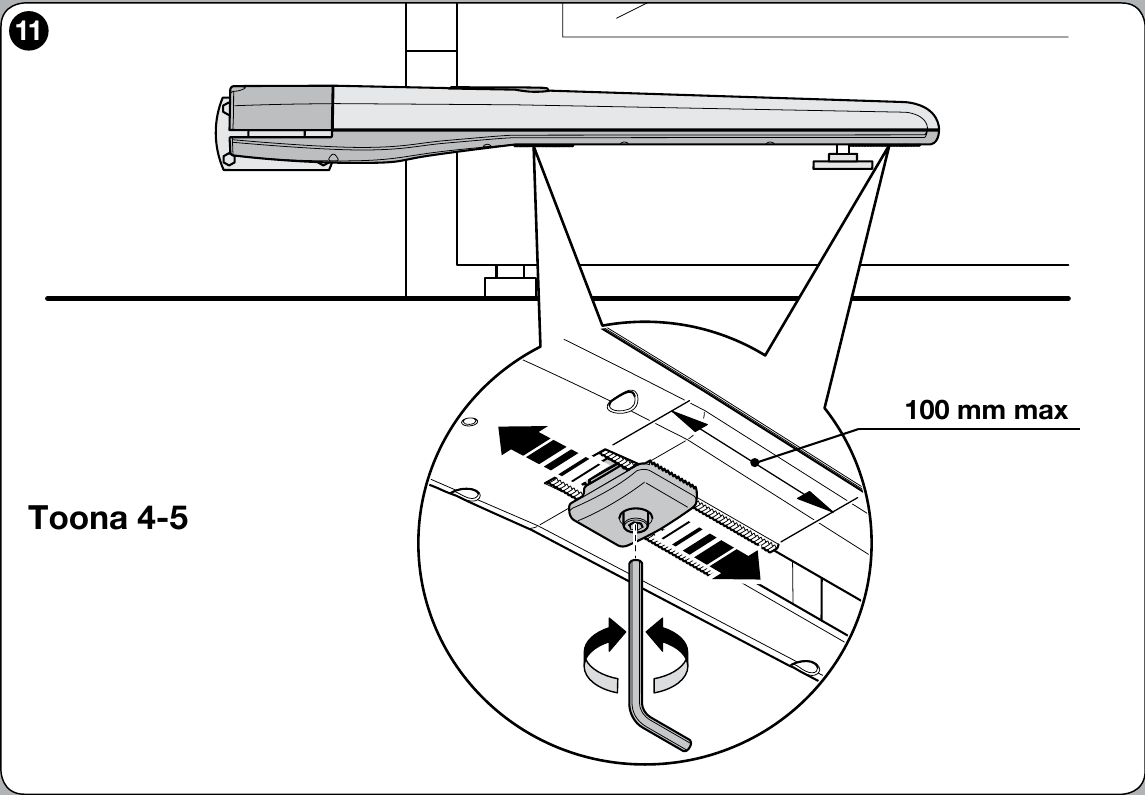

V. Mikroschalter-Anschlag beim Öffnen
TO4005 gehört zu den 230-V-Modellen Toona 4 mit mechanischem Anschlag und Mikroschalter. Bei Kontakt mit dem Anschlag unterbricht der Mikroschalter die Stromzufuhr zum Motor. Die Einstellung und Prüfung der Endposition sind gemäß der Originalzeichnung und der verwendeten Steuerung vorzunehmen; das Verfahren für den mechanischen Anschlag bei 24 V darf nicht ungeprüft darauf übertragen werden.
Elektrischer Anschluss des Motors TO4005

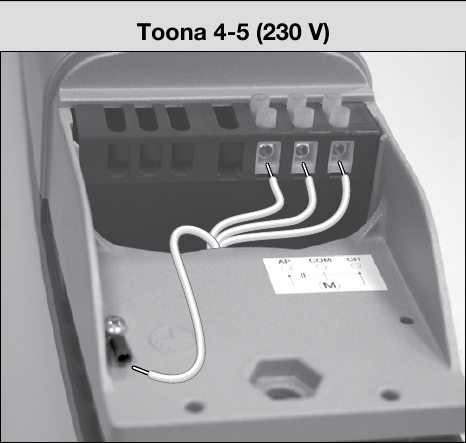

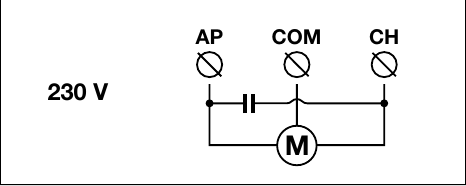

Der Motor verfügt über die Anschlüsse AP / COM / CH sowie einen separaten Schutzleiteranschluss. Führen Sie den Anschluss ausschließlich bei getrennter Stromversorgung gemäß Abbildung 15 von NICE und der Anleitung der tatsächlich verwendeten Steuerung durch. Prüfen Sie die Laufrichtung, den Endlagenmikroschalter und die Schutzeinrichtungen beim Test des gesamten Tores.
Steuerung MC800 wird nur in Anlagen verwendet, die tatsächlich damit ausgestattet sind. Die Motorspannung von 230 V sagt für sich allein nichts über die Spannung der Ausgänge für Lichtschranken, Warnleuchte oder Bedienelemente aus.
Anschluss des Zubehörs bei MC800 mit Platine MCA5R30
Der folgende Anschluss gilt für MC800/MCA5R30 in den aktuellen TO4005-Sets. Die Zubehörklemmen gehören zur Steuerung, nicht zum Motor selbst. Verwenden Sie bei einer anderen Steuerung deren eigenen Schaltplan. Trennen Sie vor Arbeiten die Netzstromversorgung.
| Zubehör | Klemmen, Stromversorgung und Polarität |
|---|---|
Hilfsversorgung | Bei der MCA5R30 ist Klemme 3 = 0 V (−) und Klemme 4 = +24 V DC sowie der gemeinsame Bezugspunkt der Eingänge. Für versorgtes Zubehör gilt eine gemeinsame Obergrenze von 200 mA; prüfen Sie die Stromaufnahme und die zulässige Spannung jedes Produkts. |
Relais-Lichtschranken EPM | Bei deaktiviertem Standby und ohne Lichtschrankentest versorgen Sie Sender TX und Empfänger RX über Klemme 4 (+24 V DC) und Klemme 3 (−). Den potenzialfreien Kontakt C–NC des Empfängers schließen Sie zwischen 4 (gemeinsam) und dem entsprechenden Eingang 8/PHOTO, 9/PHOTO1 oder 10/PHOTO2. Der Kontakt hat keine Polarität (+/−). Die AUX-Eingänge müssen auf den Modus für Relais-Lichtschranken eingestellt sein; im Modus für Endschalter haben sie eine andere Funktion. |
EPM bei aktiviertem Standby | Versorgen Sie gemäß Schaltplan der MCA5R30 TX und RX zwischen Klemme 4 (+24 V DC) und Klemme 5 (OutSTB, geschalteter Rückleiter). An den EPM-Lichtschranken gilt 1 = +, 2 = Rücklaufzweig. OutSTB ist 24 V, höchstens 4 W und wird im Standby abgeschaltet; Klemme 5 nicht als permanenten Minuspol verwenden. Der Kontakt RX C–NC wird zwischen 4 und dem entsprechenden PHOTO-Eingang angeschlossen. |
EPM mit Fototest | Schließen Sie gemäß dem Fototest-Schaltplan TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Der Empfänger wird dauerhaft mit Spannung versorgt: RX 1 → 4 (+), RX 2 → 3 (−). Der Kontakt RX C–NC bleibt zwischen 4 und dem entsprechenden PHOTO-Eingang angeschlossen. OutSTB nicht überlasten und nicht gleichzeitig für eine andere Last verwenden; nach dem Anschluss den Einlernvorgang durchführen und die Sicherheitsfunktion prüfen. |
BlueBUS-Fotozellen | Kompatible EPMB zweidrahtig anschließen an die BlueBUS-Klemmen 6 und 7. + und − sind nicht zu unterscheiden. Stellen Sie die Adresse ein und starten Sie nach dem Hinzufügen oder Entfernen eines Elements die Geräteerkennung. |
STOP- und Steuerkontakte | Potenzialfreier Eingang 12/STOP akzeptiert je nach angeschlossenem Element NO, NC oder 8,2 kΩ; der Zustand wird eingelernt. 13/SbS, 14/OPEN und 15/CLOSE verwenden einen NO-Kontakt gegen Klemme 4 (gemeinsam). Solche Kontakte haben keinen +/−-Anschluss; keine Fremdspannung an die Eingänge anlegen. Das gilt auch für das Relais eines Schlüsselschalters oder eines externen Empfängers. |
ELAC-Blinkleuchte | NICE ELAC an den Ausgang FLASH für eine eigenständig blinkende Lampe: geschaltet 120/250 V AC, höchstens 21 W. Es handelt sich um einen Netzausgang; er hat keinen +/−-Anschluss. Nicht mit den 24-V-Klemmen für Zubehör verwechseln. |
Elektroschloss | Klemmen 1–2 / EL: 12 V AC, höchstens 15 VA. Der Wechselstromausgang hat keinen +/−-Anschluss; prüfen Sie die Kenndaten des Schlosses. |
Funkempfänger | OXIBD wird in den Steckplatz SMeingesetzt; verwenden Sie dafür weder die Versorgungsklemmen 3/4 noch BlueBUS. Die Antenne wird entsprechend dem Empfänger angeschlossen, nicht anhand der Motorklemmen. |
Wenn die AUX-Eingänge 8–11 für Endschalter verwendet werden, haben sie eine andere Funktion als die PHOTO-Eingänge; der Mikroschalter im Motor TO4005 legt für sich allein nicht fest, wie AUX an der Steuerung eingestellt wird. Ändern Sie die Fotozellen oder die Verdrahtung, wiederholen Sie den entsprechenden Einlernvorgang und prüfen Sie das Anhalten sowie die Reaktion des Tors. Die ausführliche Anleitung finden Sie in der Anleitung der Steuerung MC800.
Relais-Fotozellen im Standby-Modus
Relais-Fotozellen mit Fototest
Manuelle Entriegelung bei Stromausfall
- Schieben Sie die Abdeckung des Antriebsschlosses zur Seite.
- Stecken Sie den Entriegelungsschlüssel ein, drehen Sie ihn und ziehen Sie den Hebel heraus.
- Bewegen Sie den Torflügel langsam von Hand. Verriegeln Sie den Antrieb anschließend wieder und prüfen Sie, ob er richtig einrastet.
Die Vorgehensweise entspricht der ursprünglichen Abbildung 16 von NICE. Bewegen Sie den Torflügel nur von Hand, nachdem die Stromversorgung getrennt wurde und sichergestellt ist, dass er sich gefahrlos bewegen lässt.
Technische Eigenschaften
Modell | NICE Toona 4 TO4005 |
|---|---|
Verwendung | Elektromechanischer Antrieb für Drehtore |
Motorversorgung | 230 V AC / 50 Hz |
Maximale / Nennstromaufnahme | 1,5 A / 1 A |
Maximale / Nennleistungsaufnahme | 340 W / 180 W |
Eingebauter Kondensator | 7 µF |
Hub | 385 mm |
Geschwindigkeit ohne Last / unter Last | 0,016 / 0,012 m/s |
Maximale / Nennkraft | 1 800 N / 600 N |
Zyklen pro Stunde bei Nennkraft | 58 |
Schutzart / Isolierung | IP44 / Klasse F |
Thermoschutz | 140 °C |
Betriebstemperatur | −20 bis +50 °C |
Abmessungen (L × B × H) | 820 × 115 × 105 mm |
Antriebsgewicht | 6 kg |
Sicherheit und Wartung
Prüfen Sie vor der Inbetriebnahme die Bewegung des Torflügels, den Anschlag, die Laufrichtung, die Fotozellen und weitere Sicherheitseinrichtungen. Der Motor verfügt über keine eigene Krafteinstellung; diese erfolgt an der Steuerung. NICE schreibt eine planmäßige Kontrolle des Antriebs spätestens alle 6 Monatevor, einschließlich der Befestigungen, der Gewindespindel und Funktionsprüfungen.
