Produktbeschreibung NICE Toona Toona 4016P – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 3 m und einem Gewicht von bis zu 800 kg, für höhere Belastungen
NICE Toona TO4016P ist ein eigenständiger elektromechanischer Antrieb für einen Torflügel. Der Antrieb arbeitet mit einer Spannung von 230 V AC über eine geeignete Steuerung. Die Spannungsangabe des Antriebs ist nicht mit der Netzversorgung der Steuerung gleichzusetzen.
Gewicht und Länge eines Torflügels sind gemeinsam anhand des NICE-Diagramms zu beurteilen; die beiden beim Modell angegebenen Grenzwerte gelten nicht automatisch gleichzeitig.
Die verstärkte Variante hat ein eigenes Diagramm für das zulässige Flügelgewicht und die Flügellänge. Verwenden Sie bei der Auswahl das Diagramm für das genaue Antriebsmodell.
Wenn der Antrieb Teil eines Sets mit MC800/MCA5R30ist, verwenden Sie die Anleitung dieser Platine. Bei einem anderen oder älteren Set prüfen Sie den tatsächlichen Steuerungstyp.
| Schnellnavigation | |
|---|---|
| Zubehör | Grenzwerte |
| Lebensdauer | Montage |
| Anschluss | Entriegelung |
| Technische Daten | Wartung |
| Zubehör – Klemmen und Polarität | PDF-Handbuch |
- Selbsthemmend
- 230 V
- Langsam
- Mit mechanischem Anschlag und Mikroschalter; prüfen Sie die Endlagen anhand der tatsächlichen Ausführung des Antriebs.
- Für höhere Belastung – 3200 N
Einsatzbereich
Das NICE-Diagramm zeigt die Grenzwerte von 800 kg und 3 m für einen Torflügel. Die zulässige Kombination lässt sich aus der Kurve ablesen; die Höchstwerte können nicht automatisch gleichzeitig angesetzt werden.
Lebensdauer und Belastung
Beim Modell TO4016P beträgt die ungefähre Lebensdauer 50.000 bis 150.000 Arbeitszyklen. Sie hängt vom Gewicht und der Länge des Torflügels, dem Bewegungswiderstand, der Temperatur, dem Wind und der Wartung ab. Die genaue Zyklenzahl für ein bestimmtes Tor lässt sich aus dieser Spanne nicht bestimmen.
Auswahl der Steuerung
NICE MC800/MCA5R30 ist die aktuelle Steuerung und ersetzt die älteren Modelle A60, A400, A6 und A6F. Für einen Antrieb ist weiterhin auch die MC200 erhältlich. Bei einer bereits installierten älteren Steuerung verwenden Sie die Anleitung der tatsächlich verbauten Platine.
Aktuell im Sortiment
- NICE MC800 – für einen oder zwei 230-V-Antriebe.
- NICE MC200 – für einen 230-V-Antrieb.
Ältere kompatible Steuerungen – nicht mehr hergestellt
I. Montage der hinteren Befestigungskonsole
Pfosten und Befestigung der Konsolen: Für eine übliche Befestigung empfehlen wir einen stabilen Pfosten mit einem Querschnitt von 120 × 120 mm. Querschnitt 100 × 100 mm ist ein Richtwert für das Mindestmaß, sofern die Stabilität des Pfostens und seines Fundaments sowie die Position des Torbands geeignet sind.
Bei einem anderen Querschnitt oder einem versetzten Torband passen Sie die hintere Konsole an oder verwenden Sie die verlängerte Konsole PLA6. Die Maße A und B müssen zu den gemessenen Werten C und dem Öffnungswinkel passen; ihre Bedeutung zeigt das Montagediagramm. Beim Öffnen nach außen ist eine verlängerte hintere Konsole erforderlich; bestimmen Sie ihre Länge anhand der Montagegeometrie und prüfen Sie, ob sich der Torflügel frei bewegen kann.
Skizze zum Öffnen nach innen
Skizze zum Öffnen nach außen
Berechnen Sie die Position der hinteren Konsole mithilfe des Diagramms, aus dem Sie die Maße A und B sowie den maximalen Öffnungswinkel. Achtung: Die Werte A und B müssen ähnlich (idealerweise gleich) sein, damit sich der Antrieb gleichmäßig und linear bewegen kann.

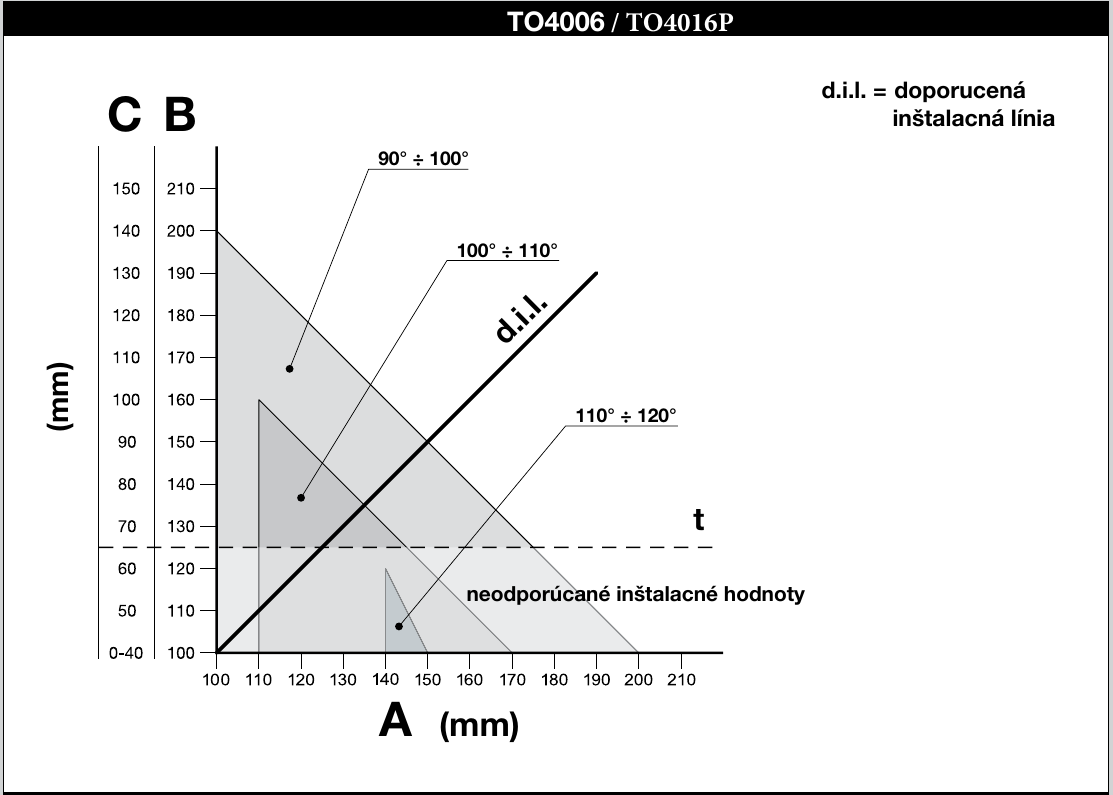

Montagediagramm für NICE Toona TO4006 / TO4016P
Beispiel zum Ablesen der Werte aus dem Diagramm
Berechnungsschritte:
- Messen Sie den Abstand C aus der Skizze
- Suchen Sie im Montagediagramm den gemessenen Wert C und ziehen Sie von dort eine waagerechte Linie. Lesen Sie auf der benachbarten Skala das entsprechende Maß B ab.
- Der Schnittpunkt mit der Linie d.i.l. (empfohlene Montagelinie im NICE-Diagramm) gibt den maximalen Öffnungswinkel an; lesen Sie von dort das Maß A senkrecht ab.
- Verwenden Sie kein Maß B unterhalb der gestrichelten Linie t; NICE empfiehlt diesen Bereich des Diagramms nicht.
- Wenn der Öffnungswinkel nicht ausreicht, passen Sie A und bei Bedarf auch B so an, dass beide ungefähr gleich sind. Prüfen Sie anschließend erneut den gesamten Bewegungsablauf des Torflügels.
Bevor Sie die Konsole am Pfosten oder an der Mauer befestigen, muss sie entsprechend den Maßen A und B gekürzt und an die Montageplatte angeschweißt werden.
1. Kürzen Sie die Halterung auf die gewünschte Länge.
2. Schweißen Sie die gekürzte Halterung an die Montageplatte.
Die mitgelieferte hintere Halterung ist 150 mm lang. Prüfen Sie vor dem Kürzen und Anschweißen, ob sich damit die Maße A und B für Ihren Pfosten einhalten lassen; verwenden Sie bei Bedarf eine verlängerte Halterung.
Prüfen Sie vor der Befestigung der hinteren Halterung, ob die vordere Halterung auf den festen Teil des Torflügels trifft, da zwischen der vorderen und der hinteren Halterung ein Höhenunterschied besteht, wie in der Abbildung zu sehen ist.
Laut NICE-Zeichnung beträgt der Höhenunterschied zwischen den Halterungen F = 34 mm. Prüfen Sie das Maß vor dem Anschweißen auch an der mitgelieferten Ausführung der Halterungen.
Wenn alles passt, befestigen Sie die hintere Halterung mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.
II. Montage der vorderen Befestigungshalterung
Positionieren Sie die vordere Halterung entsprechend den Maßen A, D und E. Für TO4016P gibt die Montagetabelle D = 695 mm an; wählen Sie den entsprechenden Wert für E anhand des gemessenen Werts A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
Im Lieferumfang ist eine Anschweißhalterung enthalten. Wenn Sie eine Halterung zum Anschrauben wünschen, empfehlen wir, die alternative Anschraubhalterung NICE PLA8.
- Ermitteln Sie aus der Tabelle den Wert E
- Ermitteln Sie die Höhe anhand der Abbildung Höhen der Halterungen (Abbildung anzeigen)
- Befestigen Sie die Halterung am Torflügel (wenn Sie die Halterung anschweißen, empfehlen wir, sie zunächst nur zu heften).
III. Montage des Torantriebs an der hinteren Halterung
- Ziehen Sie die Mutter ganz fest und lösen Sie sie anschließend um
- 1/10 Umdrehung, damit sich der Torantrieb drehen kann. drehen kann
IV. Montage des Torantriebs an der vorderen Halterung
- Befestigen Sie den Antrieb wie in der Abbildung gezeigt mit dem mitgelieferten Bolzen und der Unterlegscheibe an der Halterung.
- Ziehen Sie den Bolzen ganz fest.
V. Endlagen und Mikroschalter
Der 230-V-Motor verfügt über einen mechanischen Anschlag mit Mikroschalter, der bei Kontakt mit dem Bolzen die Stromversorgung des Motors unterbricht. Der Monteur muss bei getrennter Stromversorgung die tatsächliche Ausstattung des mitgelieferten Antriebs mit Anschlägen prüfen, die Endlagen einstellen und vor der Inbetriebnahme die Bewegung und die Sicherheitseinrichtungen gemäß der Anleitung der verwendeten Steuerung testen.
Verkabelung und Anschluss des Motors
Trennen Sie vor dem Anschließen die Stromversorgung. Die Spannung 230 V AC ist die Motorspannung; die Stromversorgung der Steuerung und die Ausgänge für Zubehör sind separat zu beurteilen. Am Motor sind die Klemmen AP / COM / CH und der Schutzleiteranschluss gekennzeichnet. Nehmen Sie den Anschluss vor, prüfen Sie die Bewegungsrichtung und kontrollieren Sie die Mikroschalter anhand der Originalabbildung von NICE und der Anleitung der verwendeten Steuerung. Beim Öffnen nach außen werden laut NICE die Drähte für die Bewegungsrichtung vertauscht; der Schutzleiter bleibt an seiner Stelle.
Prüfen Sie nach dem Anschluss die Bewegungsrichtung, die Stopp-Positionen und die Sicherheitseinrichtungen gemäß dem Handbuch der jeweiligen Steuerung. Elektrische Anschlüsse und Prüfungen dürfen nur von einer fachkundigen Person durchgeführt werden.
Anschluss des Zubehörs bei MC800 mit MCA5R30-Platine
Der folgende Anschluss gilt für MC800/MCA5R30 bei Sets mit dieser Steuerung. Die Zubehörklemmen gehören zur Steuerung, nicht zum Motor selbst. Verwenden Sie bei einer anderen Steuerung deren eigenen Schaltplan. Trennen Sie vor den Arbeiten die Netzversorgung.
| Zubehör | Klemmen, Stromversorgung und Polarität |
|---|---|
Hilfsversorgung | Auf der MCA5R30 ist Klemme 3 = 0 V (−) und Klemme 4 = +24 V DC sowie der gemeinsame Bezugspunkt der Eingänge. Für versorgtes Zubehör gilt eine gemeinsame Höchstbelastung von 200 mA; prüfen Sie die Stromaufnahme und die zulässige Spannung jedes Produkts. |
EPM-Relaislichtschranken | Bei deaktiviertem Standby und ohne Lichtschrankentest versorgen Sie Sender TX und Empfänger RX über die Klemme 4 (+24 V DC) und Klemme 3 (−). Den potenzialfreien Kontakt C–NC des Empfängers schließen Sie zwischen 4 (gemeinsam) und dem entsprechenden Eingang an 8/PHOTO, 9/PHOTO1 oder 10/PHOTO2. Der Kontakt hat kein +/−. Die AUX-Eingänge müssen auf den Modus für Relais-Lichtschranken eingestellt sein; im Modus für Endschalter haben sie eine andere Bedeutung. |
EPM bei aktiviertem Standby | Gemäß Schaltplan MCA5R30 versorgen Sie TX und RX zwischen Klemme 4 (+24 V DC) und Klemme 5 (OutSTB, geschalteter Rückleiter). Bei den EPM-Lichtschranken gilt: 1 = +, 2 = Rückleiter. OutSTB liefert 24 V, maximal 4 W und wird im Standby abgeschaltet; verwenden Sie Klemme 5 nicht als permanenten Minuspol. Der Kontakt RX C–NC wird zwischen 4 und dem jeweiligen PHOTO-Eingang angeschlossen. |
EPM mit Lichtschrankentest | Schließen Sie gemäß Schaltplan für den Lichtschrankentest TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Der Empfänger wird dauerhaft versorgt: RX 1 → 4 (+), RX 2 → 3 (−). Der Kontakt RX C–NC bleibt zwischen 4 und dem jeweiligen PHOTO-Eingang angeschlossen. OutSTB darf nicht überlastet und nicht gleichzeitig für eine andere Last verwendet werden; führen Sie nach dem Anschluss die Einlernfahrt und eine Prüfung der Sicherheitsfunktion durch. |
BlueBUS-Lichtschranken | Kompatibel EPMB schließen Sie zweidrahtig an die BlueBUS-Klemmen 6 und 7 an. + und − müssen nicht unterschieden werden. Stellen Sie die Adresse ein und starten Sie nach dem Hinzufügen oder Entfernen eines Elements den Geräteeinlernvorgang. |
STOP- und Steuerkontakte | Potenzialfreier Eingang 12/STOP erkennt je nach angeschlossenem Element NO, NC oder 8,2 kΩ; der Zustand wird eingelernt. 13/SbS, 14/OPEN und 15/CLOSE verwenden einen NO-Kontakt gegen Klemme 4 (gemeinsam). Solche Kontakte haben kein +/−; legen Sie keine Fremdspannung an die Eingänge an. Dies gilt auch für das Relais eines Schlüsselschalters oder eines externen Empfängers. |
ELAC-Blinkleuchte | NICE ELAC schließen Sie an den Ausgang FLASH an, der für eine separat blinkende Leuchte vorgesehen ist: geschaltet 120/250 V AC, maximal 21 W. Es handelt sich um einen Netzspannungsausgang; er hat kein +/−. Er darf nicht mit den 24-V-Klemmen für Zubehör verwechselt werden. |
Elektroschloss | Klemmen 1–2 / EL: 12 V AC, maximal 15 VA. Der Wechselspannungsausgang hat kein +/−; prüfen Sie die technischen Daten des Schlosses. |
Funkempfänger | OXIBD wird in den Anschluss SMeingesetzt; verwenden Sie dafür weder die Versorgungsklemmen 3/4 noch BlueBUS. Die Antenne wird gemäß den Vorgaben des Empfängers und nicht an den Motorklemmen angeschlossen. |
Wenn die AUX-Eingänge 8–11 für Endschalter verwendet werden, unterscheiden sie sich in ihrer Funktion von den PHOTO-Eingängen. Wiederholen Sie bei einem Wechsel der Lichtschranken oder der Verdrahtung den entsprechenden Einlernvorgang und prüfen Sie das Anhalten und die Reaktion des Tors. Eine ausführliche Anleitung finden Sie in der Anleitung der Steuerung MC800.
Relais-Lichtschranken im Standby-Modus
Relais-Lichtschranken mit Lichtschrankentest
Zubehör passend zur Steuerung
Wählen Sie optionales Zubehör passend zur Steuerung der jeweiligen Anlage aus. Prüfen Sie vor der Bestellung Spannung, Eingänge, Empfänger und Anschlussart:
| Was | Warum | Typ |
|---|---|---|
| Steuerung |
Steuerelektronik des Antriebs. |
|
| Blinkleuchte | Sie signalisiert die Torbewegung. Das Modell ELAC verfügt über eine integrierte Antenne; bei korrektem Anschluss kann es den Empfang des Handsenders verbessern. |
Wählen Sie eine weitere Blinkleuchte passend zur Spannung und Belastbarkeit des Ausgangs der tatsächlich verwendeten Steuerung aus. |
| Lichtschranken |
Lichtschranken helfen, Hindernisse zu erkennen; die Reaktion des Tors hängt von der Verdrahtung und den Einstellungen der Steuerung ab. An der MC800 werden Kontakt- und BlueBUS-Lichtschranken an unterschiedliche Eingänge angeschlossen. Legen Sie die Anzahl der Paare und ihre Verwendung anhand der tatsächlich vorhandenen Platine fest. |
|
| Handsender | Für die Fernbedienung des Tors. Wählen Sie Typ und Codierung des Handsenders passend zum Empfänger in der verwendeten Steuerung aus. |
|
| Empfänger |
Für die Fernsteuerung des Tores. Prüfen Sie vor der Auswahl den Anschluss und die unterstützte Codierung der jeweiligen Steuerplatine. |
|
| Antenne |
Für eine größere Reichweite der Fernbedienung. |
|
| Codetastatur | Toröffnung per Code ohne Fernbedienung. Prüfen Sie bei BlueBUS-Modellen, ob die verwendete Steuerzentrale sie als Steuergeräte unterstützt. | |
| Schlüsselschalter | Steuerung per Schlüssel über einen geeigneten Steuereingang der Steuerungseinheit; wählen Sie den Montageort entsprechend der Verkabelung. | |
| Kartenleser | Zugang per Karte oder Schlüsselanhänger. ETPB erfordert eine BlueBUS-Steuerzentrale, die Steuergeräte unterstützt. |
|
| Elektroschlösser | Ein Elektroschloss sichert den Torflügel in geschlossener Position. Die Eignung und Ansteuerung des Schlosses sind anhand des Tores, der Spannung und des Ausgangs der verwendeten Steuerzentrale zu bestimmen. |
|
Manuelle Entriegelung des Antriebs
Antrieb entriegeln oder verriegeln nur bei stillstehendem Torflügel. Wenn das Tor mit einem Elektroschloss ausgestattet ist, entriegeln Sie dieses zuerst. Trennen Sie bei einer Störung die Stromversorgung.
- Schieben Sie die Schutzkappe zur Seite, stecken Sie den mitgelieferten Schlüssel ein und drehen Sie ihn im Uhrzeigersinn.
- Heben Sie den Entriegelungshebel an und bewegen Sie den Torflügel von Hand.
- Zum erneuten Verriegeln klappen Sie den Hebel herunter, drehen Sie den Schlüssel gegen den Uhrzeigersinn, ziehen Sie ihn ab und schließen Sie die Abdeckung.
Prüfen Sie vor der erneuten Inbetriebnahme, ob der Antrieb verriegelt ist und sich niemand im Bewegungsbereich des Tores befindet.
Kontrolle und Wartung
Lassen Sie den Antrieb fachgerecht überprüfen mindestens alle 6 Monate; bei intensiver Nutzung kann eine häufigere Überprüfung erforderlich sein. Bei getrennter Stromversorgung prüft der Techniker die Befestigung, Korrosion, den Verschleiß und die Schmierung der Gewindespindel und der Laufmutter und testet anschließend die Bewegung und die Sicherheitseinrichtungen. Wenn sich das Tor ungewöhnlich verhält, versuchen Sie nicht, es selbst zu reparieren; wenden Sie sich an den Montagebetrieb.
Technische Eigenschaften
| Parameter | Wert |
|---|---|
Modell | TO4016P |
Antriebsmotor | 230 V AC |
Maximale / Nennstromaufnahme | 1,7 A / 1,2 A |
Maximale / Nennleistungsaufnahme | 385 W / 220 W |
Motorkondensator | 12 µF |
Hub | 350 mm |
Leerlaufgeschwindigkeit | 0,013 m/s |
Geschwindigkeit unter Last | 0,010 m/s |
Maximale / Nennkraft | 3 200 N / 800 N |
Zyklen pro Stunde bei Nennkraft | 46 |
Schutzart | IP44 |
Betriebstemperatur | −20 bis +50 °C |
Thermischer Schutz | 140 °C |
Isolationsklasse | F |
Richtwert für die Lebensdauer laut NICE | 50 000 bis 150 000 Arbeitszyklen |
Gesamtabmessungen (Länge × Breite × Höhe) | 820 × 115 × 105 mm |
Motorgewicht | 6 kg |
Montageanleitung NICE Toona · Technischer Nachtrag für TO4016P. Programmierung, Einlernen der Positionen und Zubehör richten sich nach der Anleitung der tatsächlich verwendeten Steuerung.
