Unser Angebot: Schiebetore zum Selbstbau
Wir unterstützen alle, die selbst freitragende Schiebetore und schienengeführte Schiebetore bauen möchten, oder Tore für andere herstellen. Wir bieten Komponenten für Schiebetore in hoher Qualität, mit kurzer Lieferzeit und zu einem fairen Preis.
Bauen Sie ein Drehtor oder eine Gartentür? Sehen Sie sich auch unsere Komponenten und Antriebe für Drehtore und Gartentüren.
Wir liefern unseren Kunden die für den Torbau benötigten Komponenten zusammen mit Anleitungen damit sie das Tor mit minimalen Vorkenntnissen selbst zusammenbauen, installieren und in Betrieb nehmen können selbst. Wir kümmern uns um den Versand und Beratung zu Ihrem Tor.
Um Ihnen die Auswahl zu erleichtern, haben wir Komponentensets für Schiebetore. Gerne helfen wir Ihnen bei der Auswahl. Wenn Sie einen besonderen Wunsch haben, rufen Sie uns unter +43 650 223 8243 an oder schreiben Sie an [email protected].
Informationen zu Torkonstruktionen
Schiebetore
| Schiebetore werden nach ihrer Bewegungsart in folgende Typen unterteilt: | |
| Freitragende Schiebetore: |
Das Tor wird mithilfe eines C-Profils über dem Boden getragen, das in den Laufwagen läuft. |
|---|---|
| Schienengeführte Schiebetore: |
Das Tor hat unten befestigte Rollen, die auf einer Schiene laufen. |
| Hängeschiebetore: |
Das Tor hat oben Laufwagen, die in einem C-Profil laufen, das an der Decke oder Wand befestigt ist. |
Die folgenden Abbildungen vermitteln Ihnen einen Überblick über die einzelnen Komponenten eines Schiebetors:
Freitragendes Schiebetor
Freitragende Tore sind dank ihrer Konstruktion beliebt, die einen wartungsfreien Betrieb ermöglicht und keinen ebenen Untergrund erfordert. Das Tor wird etwa 5 bis 10 cm über dem Boden mithilfe eines C-Profils, das außerhalb der Durchfahrtsbreite auf zwei Laufwagen läuft, diefest in einem Betonfundament verankert sind. Zu beachten ist jedoch der größere Platzbedarf zum Zurückschieben des Tors: Er muss etwa 30 bis 40 % größer sein als die Durchfahrtsbreite.

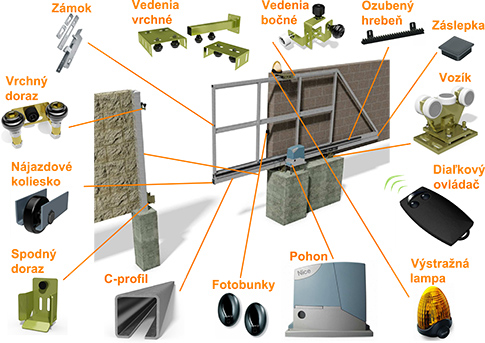

Anordnung der Komponenten eines freitragenden Schiebetors
|
Wenn Sie auf einen bestimmten Teil des Bildes klicken, wird die entsprechende Produktkategorie angezeigt. |
Funktionsprinzip eines freitragenden Schiebetors
Das Herzstück eines freitragenden Tors ist das C-Profil und der Torrahmen. Den Torrahmen fertigen Sie aus geschlossenen dünnwandigen Stahlprofilen. An der Unterseite des Rahmens ist ein C-Profil angeschweißt. Dieses Profil ermöglicht die horizontale Bewegung des Tors auf den Lagern, die Bestandteil von zwei Tragwagen. Die Laufwagen sind im Betonfundament. Im oberen Bereich des Tors wird die Bewegung durch Torführung (obere oder seitliche), die durch ihre Reibung die Oberflächenbeschichtung des Tors nicht beschädigt. Das Abfangen des Tors übernehmen untere und obere Anschläge.
Das C-Profil besteht aus hochwertigem kaltgewalztem Stahl und dehnt sich nicht aus. Die Lager der Laufwagen sind passgenau auf das C-Profil abgestimmt und zum Schutz vor Verschmutzung mit Abdeckkappen versehen. Die Tragwagen sind höhenverstellbar und schwenkbar. Dadurch werden die Lager am Wagen gleichmäßig belastet.
In den meisten Fällen wird für freitragende Tore ein elektromechanischer Antrieb zusammen mit Sicherheitseinrichtungen (Lichtschranken, Warnleuchte). Das Tor kann jedoch auch manuell geöffnet werden; in diesem Fall lässt es sich mit einem Hakenschloss mit Griff oder Knauf verriegeln. Unseren Kunden bieten wir NICE-Antriebe aufgrund unserer ausgezeichneten Erfahrungen mit dieser Marke an.
Rahmenkonstruktion eines freitragenden Tors
Die Torkonstruktion besteht aus einem Rahmen aus geschlossenen Stahlprofilen. Für die Konstruktion können Sie Profile mit den Abmessungen 40 × 40 mm, 60 × 40 mm, 80 × 40 mm oder andere Profile verwenden – je nach Größe und Gewicht des Tors. Die Gesamttragfähigkeit der Torkonstruktion hängt vom Material ab, aus dem der Rahmen geschweißt ist. Je größer die verwendeten Vierkantrohre sind, desto steifer ist der Rahmen und desto höher ist die Tragfähigkeit der Torfüllung.
Überschlägige Berechnung der Gesamtlänge eines freitragenden Tors: Multiplizieren Sie die Durchfahrtsbreite mit dem Faktor 1,4 und addieren Sie 0,2 m (erforderlich für die Torführung). Beispiel: Die Durchfahrtsbreite beträgt 4 m. Berechnung: 4 m × 1,4 + 0,2 m = 5,8 m (die Gesamtlänge des Tors beträgt 5,8 m). Diese überschlägige Berechnung gilt für Tore bis 600 kg; bei schwereren Toren kann der Faktor bis zu 1,6 betragen (abhängig vom Torgewicht). Wenn Sie eine leichte Konstruktion planen, können Sie einen kürzeren Überstand des Tors vorsehen.
Wenn Sie eine leichte Konstruktion planen, können Sie einen kürzeren Überstand des Tors vorsehen. Mit zunehmendem Torgewicht sollte der Überstand besser nicht verkürzt werden; rechnen Sie überschlägig mit einem Faktor von mindestens 1,4.
Torfüllung
Die Torfüllung lässt sich praktisch beliebig an den Charakter Ihres Zauns oder Hauses anpassen (Holzlatten, Stahlfüllung, Kunststoffprofile, Lexan, Streckmetall …).
Weiterführende Links freitragendes Tor
| Weitere Informationen: Links |
|
|---|---|
|
Komponentensets für freitragende Tore: Zur Vereinfachung finden Sie in unserem Angebot komplette Sets mit den für den Bau eines freitragenden Tors erforderlichen Komponenten. Die Sets sind preislich besonders attraktiv. |
|
|
Auswahl der Komponenten für ein freitragendes Tor: Detaillierte Informationen zur Auswahl der Komponenten für ein freitragendes Tor. |
|
|
Empfohlene Abmessungen finden Sie in der Anleitung Betonfundament für ein freitragendes Tor. |
|
|
Häufig gestellte Fragen zum Bau eines freitragenden Schiebetors. |
|
Schiebetor mit Laufschiene
Schiebetor mit Laufschiene (auch Rolltor genannt) läuft auf einer Laufschiene, die auf einem Betonfundament montiert wird. An der Unterseite des Tors sind kugelgelagerte Stahl-Laufrollen befestigt.

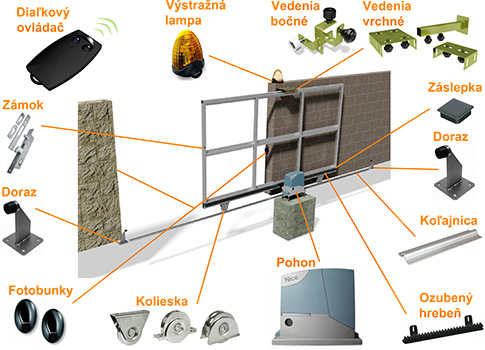

Anordnung der Komponenten eines Schiebetors mit Laufschiene
|
|
Funktionsweise eines Schiebetors mit Laufschiene
Die Grundlage ist der Torrahmen, Laufschiene und Laufrollen. Der Torrahmen wird aus geschlossenen dünnwandigen Stahlprofilen gefertigt, die für die nötige Steifigkeit des Rahmens sorgen. An der Unterseite des Torrahmens werden die Laufrollen befestigt (es gibt verschiedene Befestigungsmöglichkeiten, siehe Laufrollen für Schiebetore mit Laufschiene). Diese Rollen ermöglichen die horizontale Bewegung des Tors entlang der Laufschiene. Die Laufschiene ist über die gesamte Durchfahrtsbreite und über die gesamte Toröffnungsbreite hinweg verankert. Die seitliche Führung des Torflügels und seine Stabilisierung gegen seitliches Ausschwenken übernimmt Torführung (obere oder seitliche), die durch ihre Reibung die Oberflächenbeschichtung des Tors nicht beschädigt. Das Abfangen des Tors übernehmen untere und obere Anschläge.
In den meisten Fällen wird für Schiebetore mit Laufschiene ein elektromechanischer Antrieb zusammen mit den Sicherheitseinrichtungen (Lichtschranken, Warnleuchte). Das Tor kann jedoch auch manuell geöffnet werden. In diesem Fall ist es abschließbar. mit einem Hakenriegelschloss mit Klinke oder Griff. Unseren Kunden bieten wir NICE Torantriebe aufgrund unserer ausgezeichneten Erfahrungen mit dieser Marke.
Weiterführende Links Schiebetor mit Laufschiene
| Weitere Informationen: Links |
|
|---|---|
|
Komponentensets für Schiebetore mit Laufschiene: Für eine einfachere Auswahl finden Sie in unserem Sortiment komplette Sets mit den für den Bau eines Schiebetors mit Laufschiene erforderlichen Komponenten. Die Sets sind preislich besonders attraktiv. |
|
Vergleich zwischen freitragendem Schiebetor und Schiebetor mit Laufschiene
Der Hauptunterschied liegt in der konstruktiven Ausführung der Torbewegung: Freitragendes Schiebetor wird im unteren Bereich durch ein C-Profil geführt, das auf zwei außerhalb der Durchfahrtsbreite verankerten Laufwagen läuft, während das Schiebetor mit Laufschiene am unteren Rahmenprofil befestigte Rollen hat, die auf einer Laufschiene laufen. Vergleichen Sie diese Lösungen im Hinblick auf die Gegebenheiten auf Ihrem Grundstück:
| Freitragendes Schiebetor | Schiebetor mit Laufschiene | |
|---|---|---|
|
Freitragende Schiebetore gehören heute zu den modernsten und beliebtesten Lösungen zum Öffnen und Schließen einer Grundstückszufahrt. Nach der Installation eines freitragenden Schiebetors profitieren Sie von folgenden Vorteilen: |
Schiebetore mit Laufschiene eignen sich vor allem dort, wo nicht genügend Platz für ein freitragendes Schiebetor vorhanden ist. Auch die etwas geringeren Anschaffungskosten eines Schiebetors mit Laufschiene sollten berücksichtigt werden: |
|
|
Vorteile |
» wartungsarmer Betrieb: von allen Tortypen der geringste Wartungsaufwand |
» niedrigerer Anschaffungspreis im Vergleich zu einem freitragenden Schiebetor |
|
Nachteile |
» größerer Platzbedarf für den Rücklauf; der Platz muss etwa 30 bis 40 % breiter sein als die Durchfahrt |
» eine Laufschiene mit festem Untergrund über den gesamten Bewegungsweg erforderlich, also sowohl im Durchfahrtsbereich als auch im Rücklaufbereich |
Zusammenfassung: Beurteilen Sie zunächst bei jeder Situation den verfügbaren Platz. Dieser Gesichtspunkt kann ein freitragendes Tor mitunter sofort ausschließen, sodass weitere Faktoren nicht bewertet werden müssen. Ansonsten ist ein Schiebetor mit Laufschiene etwas günstiger als ein freitragendes Tor, erfordert im Winter jedoch mehr Wartung. Manche finden, dass der Wartungsaufwand nicht weiter ins Gewicht fällt; andere möchten das Tor im Winter bei jedem Wetter komfortabel öffnen können. Das hängt auch von der persönlichen Einstellung und den eigenen Gewohnheiten ab. Generell lässt sich jedoch sagen, dass beide Schiebetorkonstruktionen technisch sehr gut durchdacht sind und sich jeweils für unterschiedliche Situationen eignen.
Komponenten für große Tore
Wir bieten auch eine Lösung für Tore mit einer Durchfahrtsbreite von mehr als 6,5 m. Mit den Komponenten aus unserem Sortiment lassen sich freitragende Schiebetore, Schiebetore mit Laufschiene und Flügeltore mit einer Durchfahrtsbreite von bis zu 15 m bauen. Das untere Führungs-C-Profil für freitragende Tore ist auch in der Abmessung 140 × 140 × 6 mm mit passenden Laufwagen erhältlich. Ebenso empfehlen wir Ihnen eine geeignete Laufschiene, die der Achslast eines beladenen Lkw standhält. Auch Torantriebe für Tore bis zu 3500 kg sind erhältlich (NICE TUB3500). Komponenten für große Schiebetore.
Bei Interesse kontaktieren Sie uns, wir suchen gerne eine passende Lösung für Sie und empfehlen Ihnen die erforderlichen Komponenten.
Zwei gegenläufige Schiebetore
Wenn ein Schiebetor eine große Öffnung schließen muss, können Sie auch zwei gegenläufige Schiebetore in Betracht ziehen, von denen jedes die Hälfte der Öffnung abdeckt. Die Synchronisierung ermöglichen die älteren NICE ROBUS-Torantriebe sowie die neueren RBS-Torantriebe mithilfe der Funktion untergeordnete Einheit sodass zwei gegenläufige Tore synchronisiert und mit einem einzigen Handsender gesteuert werden.
Hängeschiebetor
Eine weitere Lösung ist das Hängeschiebetor. Es handelt sich um ein Deckensystem, bei dem das C-Profil am oberen Teil der Öffnung befestigt ist. Im C-Profil laufen Lagerwagen, an denen das Tor befestigt ist. In unserem Sortiment finden Sie auch Komponenten für Hängeschiebetore:
| Ein Hängesystem besteht aus folgenden Komponenten: | |
| Tragender Teil |
- C-Profil wird an der Decke, einem Träger oder einer Wand befestigt. Das C-Profil ist in drei Größen erhältlich: 34 × 31 × 2,0 mm, 42 × 52 × 2,5 mm, 57 × 67 × 3,0 mm. Die passende Größe wird anhand des Konstruktionsgewichts bestimmt. |
|---|---|
| Führungsteil |
– Führungsrollen sichern das Tor gegen seitliche Bewegung. Die Verwendung der Führungsrollen ist in der Skizze dargestellt. Führungen für Schiebetore. |
| Optionales Zubehör |
– Schlösser zur Sicherung des Schiebetors. Verwendet werden handelsübliche Hakenschlösser für Schiebetore |
|
Sehen Sie sich das komplette Angebot und die technischen Informationen zu Schiebetoren an. |
|
Komponenten und Antriebe für Drehtore und Gartentore
Für den Bau oder die Reparatur eines Drehtors oder Gartentors finden Sie bei uns Komponenten vom Rahmen und den Scharnieren bis hin zu Schloss und Antrieb. Gerne helfen wir Ihnen bei der Auswahl von Teilen, die optimal zusammenpassen.
Grundkomponenten für Drehtore und Gartentore
- Konstruktionsprofile – für die Herstellung des Torrahmens und des Gartentorrahmens.
- Scharniere und Torbänder – zur Befestigung und Einstellung des Torflügels.
- Schlösser und Elektroschlösser – zum Schließen und Verriegeln.
- Türklinken, Knäufe und Rosetten und Griffe – zum komfortablen Öffnen des Gartentors.
- Anschläge und Schließbleche und Riegel – zum Begrenzen der Position und Sichern des Torflügels.
- Drehtorantriebe – zum automatischen Öffnen.
Alle Komponenten für Drehtore und Gartentore »
Die Antriebsübersicht und die Informationen zur Kabelvorbereitung finden Sie unter Antriebe für Drehtore.
Füllungen für Tore und Zäune
Mit der Füllung stimmen Sie das Erscheinungsbild des Tores auf den Zaun und das Haus ab. Wählen Sie aus sechs Hauptgruppen:
- Aluminiumlamellen für Tor- und Zaunfüllungen
- ZN-Blechprofile – verzinkte Füllprofile
- Verzinkte Lamellen in Z-Form
- Lamellensystem FE – unbehandelte Stahllamellen
- Edelstahllamellen INOX
- WPC-Zaunlatten aus Holz-Kunststoff-Verbundwerkstoff
Beispiele für Aluminiumfüllungen. Das komplette Angebot an Aluminiumlamellen für Tore und Zäune finden Sie in unserem Sortiment.
Weitere Möglichkeiten finden Sie in unserem kompletten Sortiment an Tor- und Zaunfüllungen.
Antriebe, Steuerung und Verkabelung
Antriebe für Schiebetore
Der Antrieb ist außerhalb der Durchfahrtsbreite montiert und wird in der Regel durch Sicherheitseinrichtungen (Lichtschranken, Warnleuchte) ergänzt. Wählen Sie die Stromversorgung und die Kabelvorbereitung passend zum jeweiligen Antrieb. Bei einem Stromausfall kann der Antrieb mit einem Schlüssel entriegelt und das Tor im Notbetrieb manuell bedient werden. Bei korrekt eingestellter Tormechanik lässt sich das Tor leicht verschieben und sogar von einem Kind manuell öffnen. Der Antrieb verfügt über ein Stoppsystem und wird durch Endschalter abgesichert.
Kabelvorbereitung für Schiebetore
Denken Sie bei der Vorbereitung des Tores auch an die Kabel für den Antrieb, die Lichtschranken, die Warnleuchte und gegebenenfalls den Bedientaster. Die benötigten Kabel und ihre Querschnitte finden Sie in unseren Übersichten zum jeweiligen Antrieb und zur jeweiligen Steuerung:
- NICE ROAD – Verkabelung RBA4R10
- NICE ROBUS RBS – Verkabelung MCU1
- NICE ROBUS / RUN – Verkabelung RBA3R10
Weitere Schaltpläne, Anleitungen und Vorgehensweisen finden Sie auf der Seite Technischer Support von NICE. Die konkrete Kabelauswahl hängt auch von der Kabellänge und dem verwendeten Zubehör ab.
Auswahl des Torantriebs
Wir liefern unseren Kunden Antriebe der italienischen Marke NICE, die wir selbst bei unseren Installationen einsetzen und mit denen wir seit Langem sehr zufrieden sind.
Wir liefern die Antriebe einzeln oder als preisgünstige Sets mit Handsendern, Sicherheitslichtschranken, Warnleuchte und weiterem Zubehör. In den Sets RBS400 (D), RBS600 (D) und RBS800 (D) liefern wir einen MYGO4-Vierkanal-Handsender mit, mit dem Sie auch mehrere kompatible Geräte unabhängig voneinander bedienen können (z. B. Garagentor, Beleuchtung usw.).
Berücksichtigen Sie bei der Auswahl des Antriebs das Gewicht und die Länge des Tores, die Anzahl der täglichen Öffnungsvorgänge und vor allem, wie leichtgängig es ist. In unserem Sortiment finden Sie Antriebe für bis zu 400, 600, 800 und 1000 kg sowie leistungsstärkere Modelle. Zur ersten Orientierung geben wir Empfehlungen und Antriebssets mit empfohlenem Zubehör:
| Als Richtwert empfehlen wir bis | Antrieb / Set | Anleitung zum Antrieb |
|---|---|---|
| 250 kg | NICE ROAD RD400 | Anleitung NICE ROAD RD400 |
| 250 kg | NICE ROBUS RBS400 (D) | Anleitung NICE ROBUS RBS400 |
| 400 kg | NICE ROBUS RBS600 (D) | Anleitung NICE ROBUS RBS600 |
| 650 kg | NICE ROBUS RBS800 (D) | Anleitung NICE ROBUS RBS800 |
| 700 kg | NICE ROBUS RB1000 | Anleitung NICE ROBUS RB1000 |
| 1200 kg | NICE RUN1800 | Anleitung NICE RUN1800 |
| 2000 kg | NICE RUN2500 | Anleitung NICE RUN2500 |
Die Gewichtsangaben in der Tabelle sind grobe obere Richtwerte unserer Empfehlung, keine vom Hersteller angegebenen Maximalwerte. Bei einem langen Tor, einer Steigung, häufiger Nutzung oder strengen Wintern sollte eine größere Reserve eingeplant werden. Der Antrieb kann zwar genug Kraft haben, um das Tor zu bewegen, bei der Auswahl berücksichtigen wir aber auch seine Lebensdauer und einen zuverlässigen Betrieb unter schwierigeren Bedingungen.
Entscheidend ist der mechanische Widerstand des Tors. Selbst ein 100 kg schweres Tor lässt sich von zwei Personen möglicherweise nur mit Mühe bewegen, während sich ein gut gebautes 500-kg-Tor mit zwei Fingern bewegen lässt. Es kommt auf die Steigung, die Qualität und die richtige Auswahl der Laufwagen oder Rollen sowie deren Montage und die Einstellung der Führung an. Das Tor sollte sich über die gesamte Strecke leicht bewegen lassen. Ein stärkerer Antrieb sollte keine Reparatur einer schlecht funktionierenden Mechanik ersetzen. Auch bei leichtem Lauf müssen die Gewichts- und Längenlimits des Antriebs eingehalten werden.
Auch für ein Tor am Hang gibt es eine Lösung. Je nach Steigung und konkreter Konfiguration kann dazu hydraulische Widerstandsbremse, die die Bewegung des Tors bergab reguliert. Die Bremse ersetzt jedoch nicht die Leistungsreserve des Antriebs für die bergauf gerichtete Bewegung.
Wenn Sie unsicher sind, kontaktieren Sie uns. Wir berücksichtigen die Abmessungen, das Gewicht und die Einsatzbedingungen und wählen für Sie passende Komponenten und einen Antrieb aus, die optimal zusammenarbeiten.
Schiebetore lassen sich außerdem anhand der täglichen Öffnungszyklen in private und industrielle Tore unterteilen. Gerne helfen wir Ihnen bei der Auswahl des Antriebs.
NICE-Antriebe für zweiflügelige Tore
Für das automatische Öffnen zweiflügeliger Tore bieten wir die Antriebssätze Wingo, Toona und HOPP sowie die Unterflurantriebe S-Fab und M-Fab an. Ausgewählte BE2-Antriebssätze enthalten zwei Antriebe, eine Steuerung, eine Fernbedienung, ein Paar Lichtschranken und eine Signalleuchte. Den genauen Lieferumfang jedes Antriebssatzes finden Sie, wenn Sie auf dessen Namen klicken.
Die Antriebssätze Wingo WG2024 und WG3524 enthalten die Steuerzentrale MC424LR30, den Handsender INTI2, ein Paar Lichtschranken EPM und die Signalleuchte ELDC.
| Antriebssatz mit Lichtschranken und Signalleuchte | Länge eines Flügels* | Stromversorgung | Unterlagen |
|---|---|---|---|
| NICE Wingo WG2024 (BE2) | bis 2 m | Versorgung: 230 V AC Antriebe: 24 V DC | Anleitung |
| NICE Wingo WG3524 (BE2) | bis 3,5 m | Versorgung: 230 V AC Antriebe: 24 V DC | Anleitung |
| NICE Toona TO4024 (BE2) | bis 3 m | Versorgung: 230 V AC Antriebe: 24 V DC | Anleitung |
| NICE Toona TO5024 (BE2) | bis 5 m | Versorgung: 230 V AC Antriebe: 24 V DC | Anleitung |
| NICE Toona TO7024 (BE2) | bis 7 m | Versorgung: 230 V AC Antriebe: 24 V DC | Anleitung |
| NICE Wingo WG4000 (BE2) | bis 2 m | Versorgung: 230 V AC Antriebe: 230 V AC | Anleitung |
| NICE Wingo WG5000 (BE2) | bis 3,5 m | Versorgung: 230 V AC Antriebe: 230 V AC | Anleitung |
| NICE Toona TO4005 (BE2) | bis 3 m | Versorgung: 230 V AC Antriebe: 230 V AC | Anleitung |
| NICE Toona TO4016P (BE2) | bis 3 m | Versorgung: 230 V AC Antriebe: 230 V AC | Anleitung |
| NICE Toona TO5016P (BE2) | bis 5 m | Versorgung: 230 V AC Antriebe: 230 V AC | Anleitung |
| NICE HOPP (BE2) | bis 2,4 m | Versorgung: 230 V AC Antriebe: 24 V DC | Anleitung |
| NICE S-Fab SFAB2024 (BE2) | bis 2,3 m | Versorgung: 230 V AC Antriebe: 24 V DC | Anleitung |
| NICE M-Fab MFAB3024 (BE2) | bis 3,5 m | Versorgung: 230 V AC Antriebe: 24 V DC | Anleitung (EN) |
| NICE M-Fab MFAB3000 (BE2) | bis 3,5 m | Versorgung: 230 V AC Antriebe: 230 V AC | Anleitung (EN) |
Dies ist nur eine Auswahl der am häufigsten verwendeten Antriebe. Das komplette Angebot an Antrieben für Flügeltore finden Sie in dieser Kategorie »
* Die angegebenen Längen sind Kataloggrenzwerte für einen Torflügel. Beurteilen Sie die zulässige Länge und das Gewicht gemeinsam anhand der Grenzwerte des jeweiligen Modells im Handbuch, zum Beispiel anhand des Diagramms für Wingo. Maximale Länge und maximales Gewicht gelten nicht gleichzeitig. Berücksichtigen Sie bei der Auswahl auch die Leichtgängigkeit, die Abmessungen der Pfosten, die Befestigungsmöglichkeiten für den Antrieb und die Windlast, insbesondere bei einer geschlossenen Füllung.
Stromversorgung und Vorbereitung der Verkabelung für Drehtorantriebe
Die angegebenen Sets werden standardmäßig an 230 V AC angeschlossen. Die Motoren selbst arbeiten je nach Modell mit 24 V DC oder 230 V AC. Bei HOPP ist die Steuerung im Hauptantrieb HO7124 integriert, an den 230 V angeschlossen werden. Bereiten Sie die Leitungswege zwischen der Steuerung, beiden Antrieben, den Lichtschranken und der Signalleuchte vor.
Wählen Sie die Verkabelung passend zur jeweiligen Steuerung und ihrer Version aus:
- Wingo WG2024 / WG3524 mit MC424LR30 – Verkabelung im aktuellen Handbuch. Die Anschlusspläne finden Sie auf der vorherigen Seite.
- MC824H – Verkabelung für 24-V-Antriebe Toona und M-Fab.
- MC800 – Einkaufsliste für die Verkabelung von 230-V-Antrieben Wingo, Toona und M-Fab.
- HOPP – Verkabelung im Antriebshandbuch.
Für ältere Steuerungen haben wir separate Listen: MC424LR10 (Wingo und S-Fab SFAB2024) und MC824HR10. Wählen Sie für S-Fab SFAB2024 die Unterlagen für MC424 passend zur Version der Steuerung im gelieferten Set aus. Weitere Anleitungen und Schaltpläne finden Sie auf der Seite NICE-Technischer Support.
Sie sind sich bei der Auswahl nicht sicher? Kontaktieren Sie uns mit den Abmessungen der Torflügel und Pfosten, dem ungefähren Gewicht und einem Foto des Einbauorts. Wir helfen Ihnen bei der Auswahl der Beschläge und des Antriebs.
Komponenten und Konstruktion eines Drehtors · Technischer Support und weitere Anleitungen
Konstruktionsprofile und Profilverbinder
Für den Bau von Torrahmen, Zäunen und anderen Konstruktionen bieten wir Vierkantrohre, L-, U- und T-Profile, Flachstahl, Rohre und Montageprofile an. Wählen Sie nach Material:
Unser Angebot umfasst außerdem verzinkte Konstruktions- und Montageprofile und Profilverbinder zum Verbinden von Rohren und Vierkantrohren.
Entdecken Sie alle Konstruktionsprofile für Tore.
Technischer Support und Beratung
Der technische Support für NICE-Antriebe umfasst Handbücher, Anschlusspläne und Lösungen für häufige Probleme. Bei der Auswahl der Komponenten hilft Ihnen unsere Beratung und Unterstützung bei der Auswahl.
