Antriebsset NICE M-Fab MFAB3024 für zweiflügeliges Tor – ein Flügel 3,5 m/600 kg
| Verfügbarkeit: | innerhalb von 3 Tagen | Die Ware versenden wir normalerweise innerhalb von 3 Tagen. |
|---|
innerhalb von 3 Tagen
1.914,98 € inkl. MwSt.
| Gewicht |
|---|
| 33 kg |
Produktbeschreibung Antriebsset NICE M-Fab MFAB3024 für zweiflügeliges Tor – ein Flügel 3,5 m/600 kg
Das Set ist mit irreversiblen elektromechanischen 24-V-Motoren ausgestattet und für ein zweiflügeliges Tor mit einer Flügellänge von bis zu 3,5m und einem Flügelgewicht von 600kg. NICE M-FAB ist vollständig mit der Vorgängerreihe Metro kompatibel.
Der Antrieb selbst bildet zugleich das untere Torband.
| LIEFERUMFANG: | NICE-MFAB3024-BE2 | |||
|---|---|---|---|---|
 |

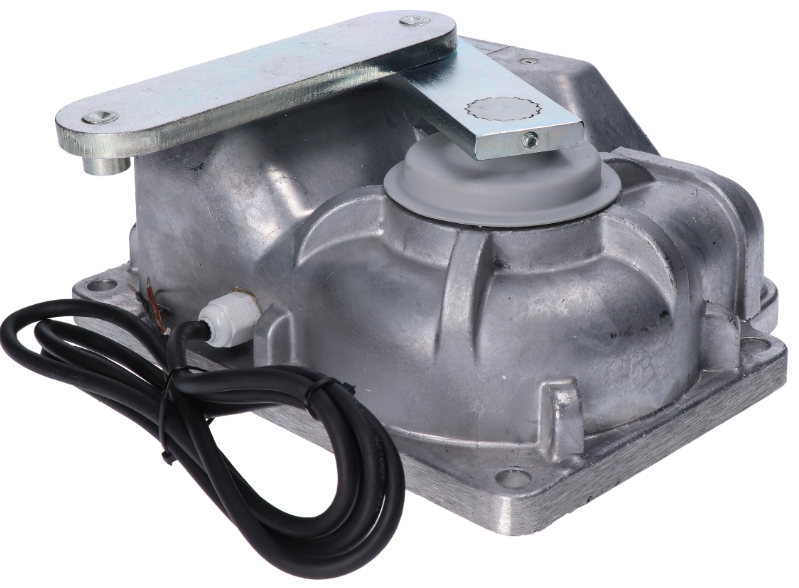

2 × | Unterflurantrieb NICE M-FAB3024 | NICE-MFAB3024 | |
|
NICE M-Fab 3024 – Unterflurantrieb für zweiflügelige Tore mit Flügeln bis 3,5m/600kg |
Details | |||
 |
2 × | Fundamentkasten MFABBOX | NICE-MFABBOX | |
|
Fundamentkasten NICE MFABBOX für den Unterflurantrieb NICE M-Fab 3000/3024. Kataforese-beschichteter Stahl |
Details  |
|||
 |
2 × | Hebel-Entriegelung mit Schlüssel | NICE-MEA3 | |
|
Hebel-Entriegelung mit Schlüssel für M-Fab-Antriebe |
Details | |||
 |
1 × | Steuergerät für 24-V-Antrieb | NICE-MC824HR30 | |
|
Das Steuergerät im formschönen Gehäuse enthält die Steuereinheit MC824HR30, an die Antriebe und Zubehör angeschlossen werden, und ist Bestandteil der Automatisierung. |
Details | |||
 |
1 × | Interner Funkempfänger | NICE-OXIBD | |
|
Empfänger für das Funksignal der Fernbedienungen. |
Details | |||
 |
1 × | Fernbedienung NICE MYGO4 | NICE-MYGO4 | |
|
Fernbedienung mit vier Tasten zum Öffnen des Tors per Funk. Damit können Sie vier Geräte bedienen oder einem Gerät vier verschiedene Befehle erteilen. Kompatibel mit allen NICE-Antrieben mit dynamischem O-Code (der 72-Bit-Code ermöglicht 4,7 Billiarden Kombinationen und ist daher praktisch nicht zu knacken) und LED-Anzeige des gesendeten Signals. |
Details |
|||
 |
1 × | Paar Lichtschranken NICE EPMB | NICE-EPMB | |
|
Die Sicherheitslichtschranken werden seitlich an der Durchfahrt installiert. Sie erzeugen einen Infrarotstrahl. Wird dieser beispielsweise durch ein Auto oder einen Fußgänger unterbrochen, sendet er ein Signal an den Antrieb, das Tor anzuhalten oder gegebenenfalls das Öffnen zu verhindern. |
Details | |||
 |
1 × | LED-Blinkleuchte mit Antenne NICE ELDC |
NICE-ELDC | |
|
Die NICE LED-Blinkleuchte ELDC aus stoßfestem Polycarbonat verfügt über eine integrierte Antenne für eine größere Reichweite der Fernbedienung (bis zu 150 m). |
Details |
|||
 |
1 × | Montageanleitung NICE M-FAB 3024 | ||
|
Montageanleitung für eine erfolgreiche Installation mit anschaulichen Anschlussplänen für die Verkabelung sowie Anleitungen zur Programmierung und zum Anlernen der Fernbedienungen. |
Herunterladen |
|||
Kompatibles Zubehör
Wir empfehlen außerdem, kompatibles optionales Zubehör für den Antrieb mitzubestellen:
| Was | Warum | Typ |
|---|---|---|
| Steuergerät |
Steuerelektronik des Antriebs. |
|
| Warnleuchte | Zeigt die Torbewegung durch Blinken an – ideal bei Ausfahrten mit eingeschränkter Sicht. Mit integrierter Antenne für eine größere Reichweite der Fernbedienung. |
gegebenenfalls alle Signallichter mit einer Versorgungsspannung von 12 V–24 V von anderen Herstellern. |
| Lichtschranken | Beim Schließen erkennen sie Hindernisse und stoppen die Bewegung – so fährt das Tor weder gegen ein Auto noch gegen Personen. | |
| Handsender | Zur Fernsteuerung des Tors. | |
| Empfänger |
Zur Fernsteuerung des Tors. |
|
| Antenne | Für eine größere Reichweite des Handsenders. | |
| Tastatur | Wenn Sie den Handsender vergessen haben oder viele Fahrzeuge/Personen vorhanden sind und Sie nicht jedem einen Handsender geben möchten. | |
| Schlüsselschalter | Steuerung des Tors mit einem Schlüssel über einen Schalter, der per Kabel mit dem Antrieb verbunden ist. | |
| Elektroschlösser | Die Sicherheitselektroschlösser werden über die Steuerung mit dem Antrieb synchronisiert. Bei einem Fahrbefehl des Antriebs wird zuerst das Elektroschloss entriegelt und erst danach beginnt sich das Tor zu öffnen. Nach dem Schließen des Tors wird das Elektroschloss wieder verriegelt. Bei einer Flügellänge von mehr als 3 m sind sie erforderlich. |
|
| Kartenleser | Steuerung des Antriebs durch Vorhalten einer Karte oder eines Schlüsselanhängers am Lesegerät. |
|
| Notstromversorgung | Ermöglicht den Betrieb des Tors bei einem Stromausfall. |
|
TECHNISCHE DATEN DES ANTRIEBS:
| Steuerung | MC824HR30 |
| Versorgungsspannung | 230 V |
| Motorausführung (24, 230 V) | 24 V |
| Leistungsaufnahme | 120 W |
| Drehmoment | 250 Nm |
| Stromaufnahme des Motors | 5 A |
| Tortyp | zweiflügelig |
| Betriebsart | intensiv |
| Schutzart | IP 67 |
| Betriebstemperatur | −20 bis +55 °C |
| Montage | unterirdisch |
| Länge eines Flügels | 3,5 m |
| Flügelfläche – offene Füllung | 6 m² |
Vorteile der M-Fab-Antriebe
- Kompaktes Antriebsgehäuse mit einer Tiefe von nur 147,5 mm. Stahlausführung mit kataforetischer Korrosionsschutzbeschichtung. Bauhöhe des Antriebs über dem Boden nur 47 mm.
- Praktische und schnelle Montage dank der Antriebskonsole, die direkt am Torflügel befestigt wird.
- Mechanisch verstellbare Öffnungs- und Schließanschläge.
- Öffnungswinkel bis 110°, erweiterbar auf bis zu 360° mit entsprechendem Zubehör NICE MEA1.
- Schutzart des Antriebs IP67.
- Der Antrieb kann sowohl von innen als auch von außen mit einem Spezialschlüssel entriegelt werden.
Weitere Informationen zum Antrieb finden Sie auf der Seite des Einzelantriebs NICE MFAB3024.
Der Antrieb wurde früher als NICE METROPLEX ME3024 bezeichnet.
