NICE Toona TO5024 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 5 m und einem Flügelgewicht von bis zu 500 kg
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
455,37 € inkl. MwSt.
| Gewicht |
|---|
| 9,00 kg |
Produktbeschreibung NICE Toona TO5024 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 5 m und einem Flügelgewicht von bis zu 500 kg
NICE Toona TO5024 ist ein einzelner Antrieb 24 V DC für einen Torflügel des Drehtors. ist nicht selbsthemmend, hat ein Aluminiumgehäuse und eine Bronzeführungsmutter. Die Spannung von 24 V bezieht sich auf den Motor, nicht automatisch auf die Netzversorgung der Steuerung.
Einsatzgrenzen: 5 m und 500 kg sind nicht gleichzeitig zulässig. Bei 5 m erlaubt das Diagramm etwa 200 kg, 500 kg dagegen nur bis etwa 1,8 m. Prüfen Sie die konkrete Kombination anhand der TO5024-Kurve; bei einer geschlossenen Füllung und Wind ist die höhere Belastung zu berücksichtigen. Prüfen Sie beim Austausch eines älteren Antriebs die Abmessungen der Konsolen und Bolzen.
Der magnetische Encoder des Motors arbeitet mit einer geeigneten Steuerung zusammen. Die aktuelle MC824HR30/MCA1R30 unterstützt das Einlernen der Positionen, BlueBUS und Einstellungen gemäß der jeweiligen Anleitung. Die ältere MC824HR10 hat eine andere Platine. Legen Sie den Lieferumfang des Sets, die Fotozellen, den Funkempfänger und den Akku anhand der tatsächlich verwendeten Steuerung fest.

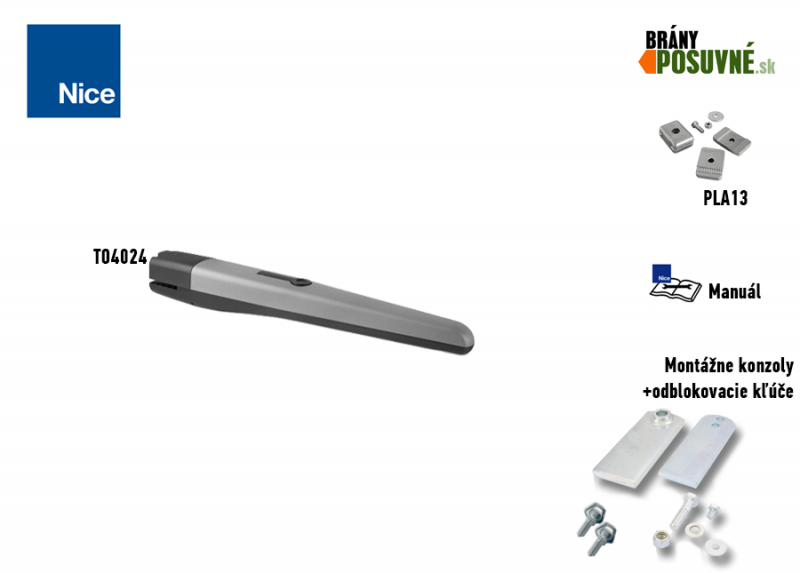

| Schnellnavigation | |
|---|---|
| Lieferumfang | Sets |
| Zubehör | Grenzwerte |
| Lebensdauer | Montage |
| Anschluss | Anschlag |
| Entriegelung | Technische Daten |
| Anleitung | Fotogalerie |
| Zubehör – Klemmen und Polarität | Handbuch als PDF |
| Der Antrieb enthält: | Code | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 5 TO5024 Motor |
TO5024 |
|
|
Motor TO5024: Flügellängen bis 5 m und Gewichte bis 500 kg sind jeweils separate Maximalwerte. Die zulässige Kombination entnehmen Sie dem Diagramm unten. |
||||
 |

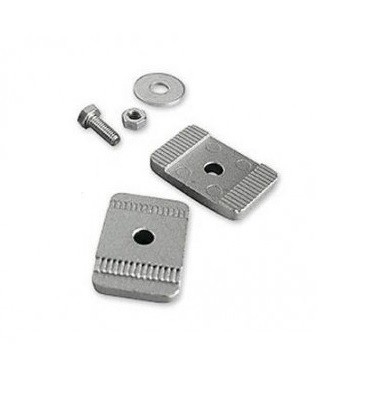

1 × | Interner mechanischer Öffnungsanschlag | PLA13 | |
|
Der interne Anschlag begrenzt die Öffnung des Torflügels. Legen Sie anhand des gesamten Tors und der gewählten Steuerung fest, ob externe Anschläge erforderlich sind und wie die geschlossene Position gesichert wird. Einstellung des Anschlags. |
||||
 |
2 × | Entriegelungsschlüssel | CM-B | |
|
Bei einem Stromausfall dient er zum Entriegeln des Antriebs, damit das Tor manuell durch Drücken oder Ziehen bewegt werden kann. |
||||
 |
1 × | Vordere Anschweißkonsole |
PMD0101R04.4610 |
|
|
Sie wird an den festen Teil des Torflügels geschweißt. Beachten Sie, dass sie auf einer anderen Höhe als die hintere Konsole angebracht wird. Eine alternative Anschraubkonsole ist die PLA8. |
||||
 |
1 × | Bolzen der vorderen Konsole | R8.5120 Unterlegscheibe V8X10.5102 Bolzen |
|
|
Dient zur Befestigung des vorderen Antriebsteils an der vorderen Konsole. |
||||
 |
1 × | Hintere Anschweißkonsole | PMDSMP.4610 | |
|
Sie wird angeschweißt an eine Montageplatte zum Anschrauben oder an einen Stahlpfosten. Beachten Sie, dass sie auf einer anderen Höhe als die vordere Konsole angebracht wird. Eine alternative verlängerte Konsole ist die PLA6. |
||||
 |
1 × | Montageplatte für die hintere Konsole | PMDPA.4610 | |
|
Die hintere Konsole wird an die Platte angeschweißt. Anschließend wird die Montageplatte am Pfosten oder an der Mauer befestigt. |
||||
 |
2 × | Bolzen der hinteren Halterung | D10.5110 Mutter R10.5120 Unterlegscheibe V10X40.5101 Bolzen |
|
|
Dient zur Befestigung des hinteren Teils des Antriebs an der hinteren Halterung. |
||||
 |
1 × | Montageanleitung für NICE Toona 5 TO5024 | Herunterladen | |
|
Die Montageanleitung für den Motor enthält Angaben zu Abmessungen, Befestigung, Verkabelung und Sicherheitsprüfungen. Programmieren und koppeln Sie die Handsender gemäß der Anleitung der tatsächlich installierten Steuerung und des Empfängers. |
||||
Ein einzelner Motor benötigt eine Steuerung und je nach Tor auch Sicherheitszubehör. Lieferumfang, Grenzwertdiagramm und technische Daten finden Sie weiter unten.
(Ist dieser Antrieb für mich geeignet?)
Vergleichen Sie ihn mit anderen Antrieben:
BlueBUS ist die Schnittstelle der ausgewählten Steuerung und des Zubehörs. Bitte prüfen Sie die Verfügbarkeit alternativer Modelle beim jeweiligen Produkt.

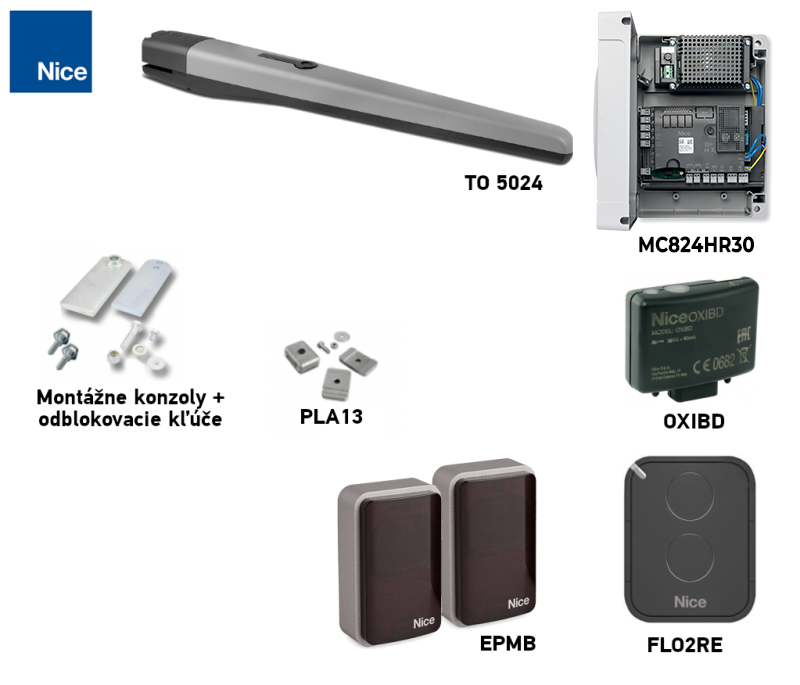

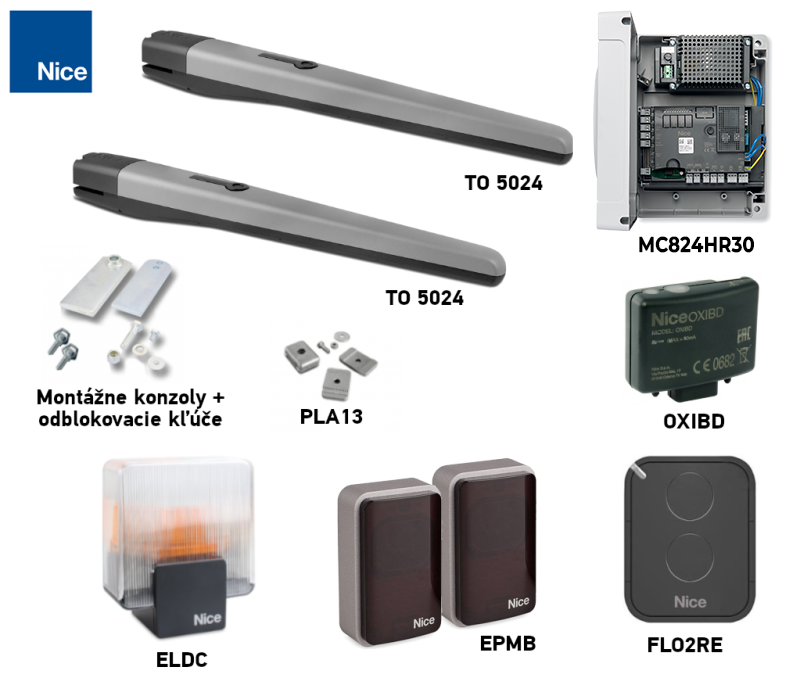

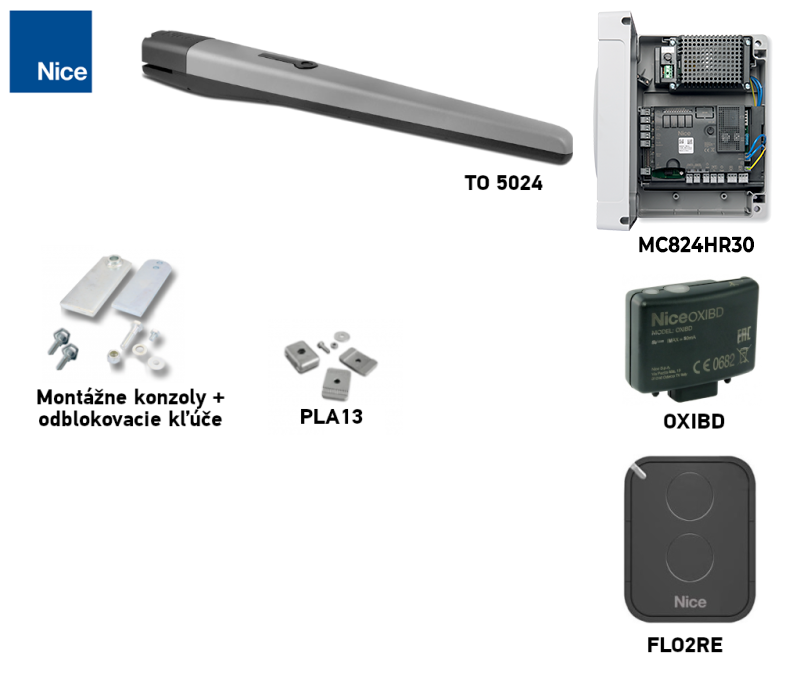

Preisgünstige Sets mit Antrieb NICE Toona 5 TO5024:
| Set für einflügeliges Tor » | Set für zweiflügeliges Tor » |
|---|---|
|
Toona-Antrieb mit den im Diagramm angegebenen Grenzwerten für Länge und Gewicht, Steuerung, Handsender und Empfänger. |
2 × Toona-Antrieb mit den im Diagramm angegebenen Grenzwerten für Länge und Gewicht, Steuerung, Handsender und Empfänger. |

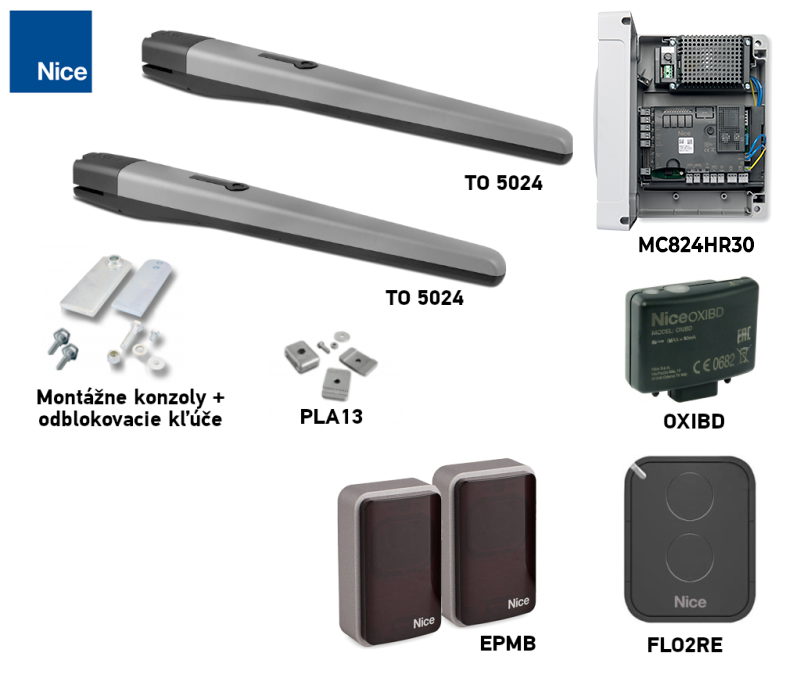

| Set für einflügeliges Tor mit Lichtschranken » | Set für zweiflügeliges Tor mit Lichtschranken » |
|
Toona-Antrieb mit den im Diagramm angegebenen Grenzwerten für Länge und Gewicht, Steuerung, Handsender, Empfänger und Lichtschranken. |
2 × Toona-Antrieb mit den im Diagramm angegebenen Grenzwerten für Länge und Gewicht, Steuerung, Handsender, Empfänger und Lichtschranken. |

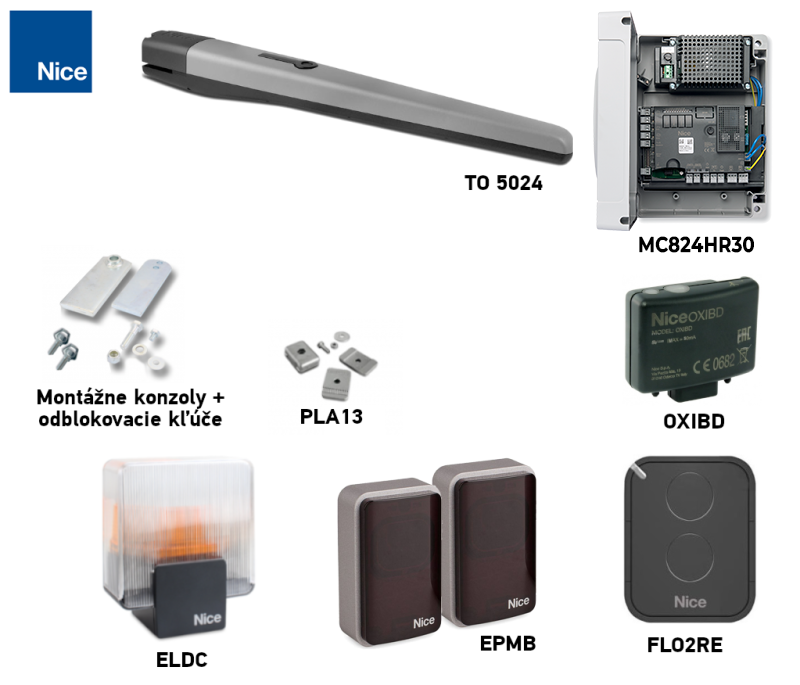

| Set für einflügeliges Tor mit Zubehör » | Set für zweiflügeliges Tor mit Zubehör » |
|
Toona-Antrieb mit den im Diagramm angegebenen Grenzwerten für Länge und Gewicht, Steuerung, Handsender, Empfänger, Lichtschranken und Warnleuchte. |
2 × Toona-Antrieb mit den im Diagramm angegebenen Grenzwerten für Länge und Gewicht, Steuerung, Handsender, Empfänger, Lichtschranken und Warnleuchte. |
Zubehör kompatibel mit dem Antrieb NICE Toona 5 TO5024
Wählen Sie optionales Zubehör passend zur Steuerung der jeweiligen Konfiguration aus. Prüfen Sie Anschlüsse, Ausgänge, BlueBUS und die Codierung des Empfängers:
| Was | Warum | Typ |
|---|---|---|
| Steuerzentrale | Elektronik für den Motor; wählen Sie die Anleitung passend zur tatsächlich installierten Platine aus. | Aktuell: MC824HR30/MCA1R30 für einen oder zwei 24-V-Motoren. Ältere kompatible Konfiguration: MC824HR10 mit Platine MCA1R10 (SPMCA1). Verwenden Sie diese Anleitung nicht für R30. |
| Warnleuchte | Signalisiert die Bewegung. Nur das Modell, bei dem der Hersteller eine Antenne angibt, verfügt über eine solche. Die Auswahl hängt vom Ausgang der Steuerzentrale ab. |
Bei der MC824HR30 ist der FLASH-Ausgang für eine 12-V-Warnleuchte mit bis zu 21 W vorgesehen. Bei einer anderen Leuchte prüfen Sie Spannung, Leistungsaufnahme und Blinkmodus. |
| Lichtschranken | Überwachen den Bereich des Lichtstrahls und senden ein Signal an die Steuerzentrale. Die Reaktion des Tors hängt von der Verdrahtung und den Einstellungen ab; testen Sie nach der Montage die gesamte Anlage. | |
| Funksender | Wählen Sie den Handsender passend zum Empfänger und zur in der Steuerung installierten Codierung aus. ON3EBD gehört zu OXIBD, ON3ELR zu OXILR. | |
| Empfänger | Der Funkempfänger muss die Codierung des Handsenders unterstützen; Smart-Home-Schnittstellen bieten unterschiedliche Funktionen. |
|
| Antenne | Verbessert den Empfang des Empfängers bei korrekter Positionierung und Verbindung. | |
| Codetastatur | Steuerung per Code. Die BlueBUS-Tastatur erfordert eine Platine, die Steuergeräte unterstützt. | |
| Schlüsselschalter | Steuerung über einen geeigneten Steuereingang der Steuerung. | |
| Elektroschlösser | Sicherung des Torflügels; prüfen Sie die Ansteuerung und die Schlossspannung entsprechend der Steuerung und der Montage. |
|
| Karteleser | ETPB erfordert, dass die jeweilige Platine Steuergeräte über BlueBUS unterstützt. |
|
| Notstromversorgung | Bei einem Stromausfall ermöglicht ein an eine kompatible Steuerung angeschlossener Akku den Betrieb. | PSS324 ist der aktuelle Typ für MC824HR30. Ältere Version PS324 erfordert bei R30 CABLA11 und deaktivierten Standby-Modus. Prüfen Sie die Bedingungen in der Anleitung der installierten Platine. |
Anleitung für den NICE Toona 5-Antrieb TO5024
Montage des Antriebs TO5024: Originalanleitung von NICE. Programmierung: Richten Sie sich nach der Anleitung der installierten Steuerung – bei der aktuellen MC824HR30/MCA1R30 Anleitung R30; bei der älteren MC824HR10/MCA1R10 ihrer slowakischen Anleitung.
Antrieb auswählen – ist der Antrieb NICE Toona 5 TO5024 für mein Tor geeignet?

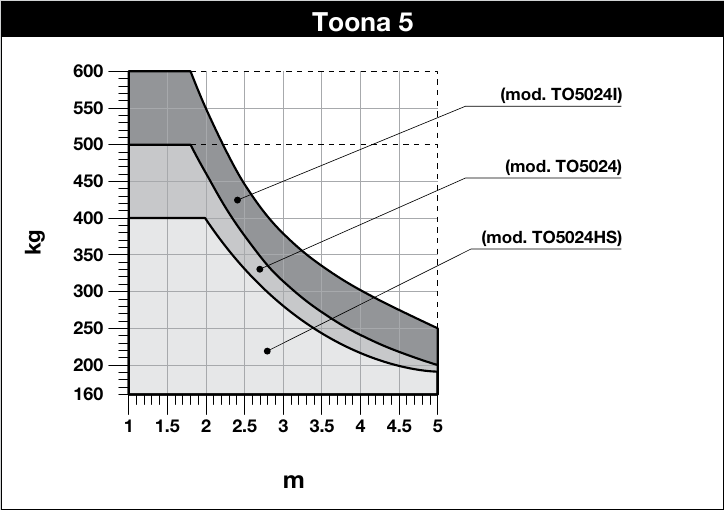

Grenzwerte des TO5024: Die Höchstwerte von 5 m und 500 kg können nicht gleichzeitig ausgeschöpft werden. Bei 5 m erlaubt die Kennlinie etwa 200 kg; 500 kg sind bis etwa 1,8 m möglich. Lesen Sie die zulässige Kombination für Ihr Tor aus der ausdrücklich mit TO5024 gekennzeichneten Kennlinie ab.

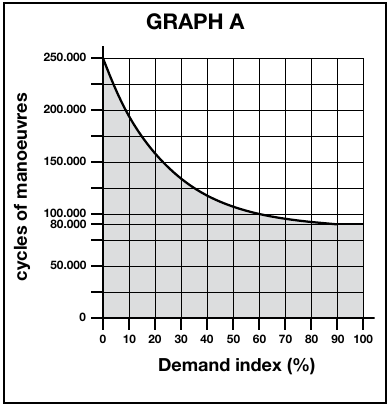

Lebensdauer je nach Belastung
Addieren Sie die entsprechenden Indizes für einen Torflügel und lesen Sie die Schätzung aus dem NICE-Diagramm ab. Herstellerbeispiel: 350 kg und 3,5 m = 10 % + 10 % = 20 %, ohne weitere Einflussfaktoren etwa 160.000 Zyklen. Es handelt sich um eine Schätzung, nicht um eine Garantie.
| Einflussfaktor | Index |
|---|---|
Gewicht bis 300 kg | 0 % |
Über 300 bis 400 kg | 10 % |
Über 400 bis 500 kg | 20 % |
Länge 2–3 m | 0 % |
Länge über 3 bis 4 m | 10 % |
Länge über 4 bis 5 m | 20 % |
Temperatur über 40 °C, unter 0 °C oder Luftfeuchtigkeit über 80 % | 20 % |
Vollflächige Torfüllung | 15 % |
Windzone | 15 % |
| NICE-Diagramm |
|---|
|
Montage des Antriebs NICE Toona 5 TO5024

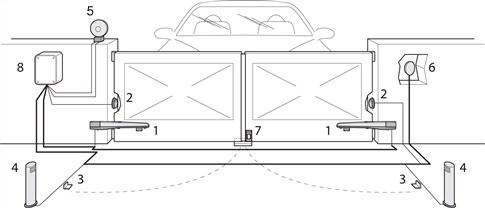

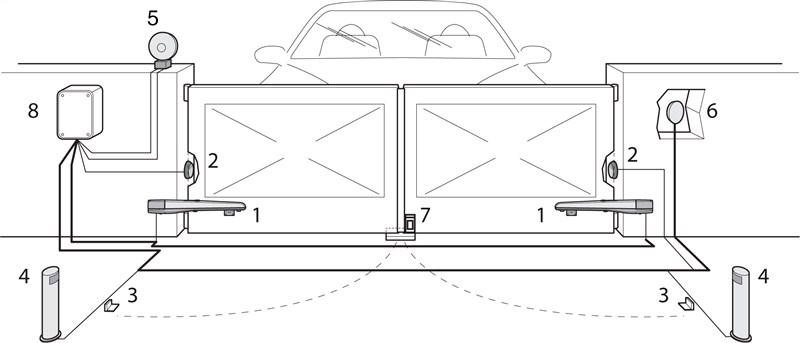

Typische (optionale) Anschlusssituation des Antriebs mit Zubehör sieht wie folgt aus:
Zubehörliste
|

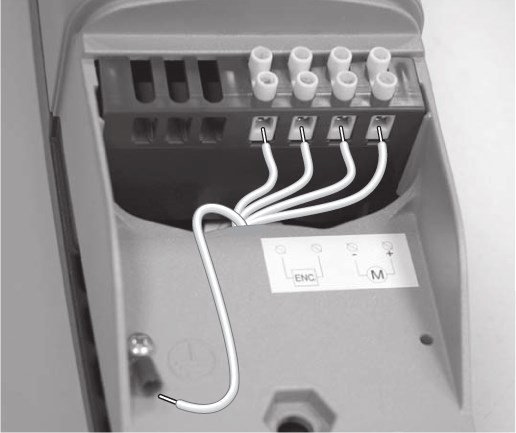

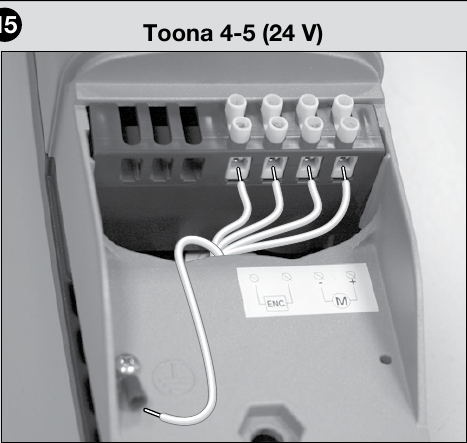

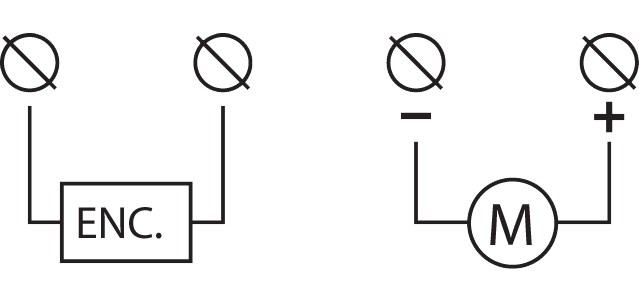

Verkabelung des Antriebs NICE Toona TO5024
Der Motor TO5024 wird mit 24 V DC betrieben und verfügt über separate Encoderleitungen. Schalten Sie beim Anschließen die Stromversorgung aus; die Klemmen am Motor entsprechen dem ursprünglichen NICE-Schaltplan. Schließen Sie den Antrieb an die Steuerung an, legen Sie die Motorreihenfolge fest und lernen Sie die Positionen gemäß der konkret installierten Steuerplatine ein.

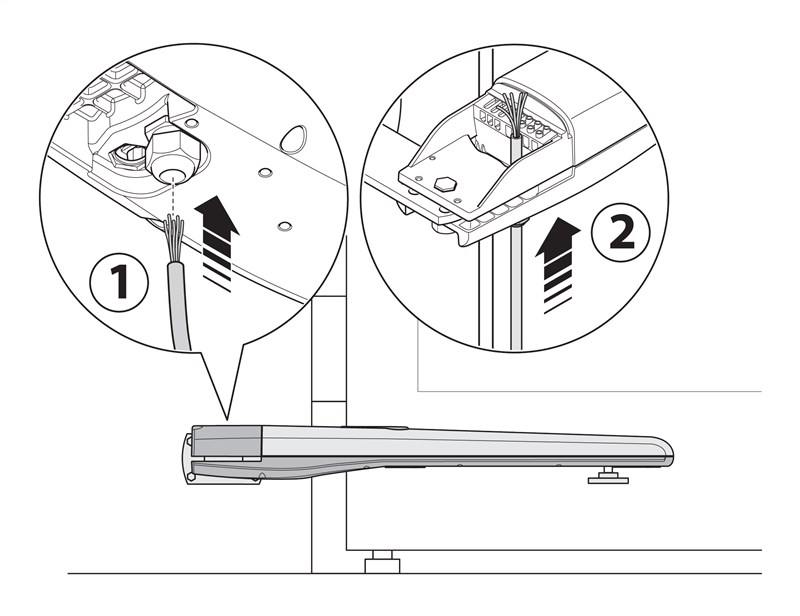

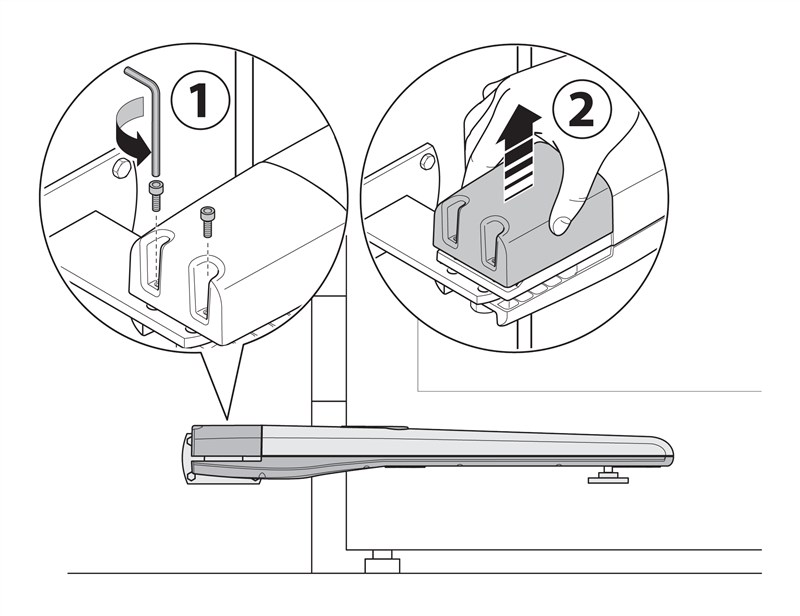

| 1. Öffnen Sie das Antriebsgehäuse | 2. Führen Sie das Versorgungskabel hindurch |
|---|---|
 |
 |
| 3. Schließen Sie die Stromversorgung des Antriebs an | 4. Anschlussplan für die Stromversorgung des Antriebs |
|
Beim Öffnen nach außen wird laut NICE die Polarität der Motorversorgung gegenüber der üblichen Montage umgekehrt. Außerdem ist eine verlängerte hintere Halterung PLA6 sowie die korrekte Geometrie gemäß Montageplan erforderlich. Prüfen Sie die Drehrichtung, Klemmen und den Encoder anhand der tatsächlich installierten Steuerung. |
Schließen Sie die Verkabelung auf der gegenüberliegenden Seite an der Steuerung wie folgt an: Prüfen Sie den Anschluss an der aktuellen MC824HR30 anhand der Anleitung der Steuerplatine |
Anschluss des Zubehörs an der MC824HR30
Die folgenden Klemmen gehören zur Steuerung MC824HR30/MCA1R30 in Kombination mit dem Motor TO5024, nicht zum Motor selbst. Trennen Sie vor der Arbeit die Netzversorgung und die Notstrombatterie. Verwenden Sie bei einer anderen Steuerplatine deren eigenen Schaltplan.
| Zubehör | Klemmen, Spannung und Polarität |
|---|---|
| BlueBUS-Lichtschranken | Kompatible Lichtschranken, zum Beispiel EPMB, schließen Sie sie mit zwei Adern an BlueBUS. + und − müssen nicht unterschieden werden. Stellen Sie die Adresse ein und führen Sie nach einer Änderung der Geräte den Einlernvorgang erneut durch. |
| STOP und Steuerbefehle | Eingang STOP akzeptiert einen potenzialfreien NO- oder NC-Kontakt oder ein Element mit einem Widerstand von 8,2 kΩ; der Zustand wird eingelernt. SbS, Open und Close akzeptieren einen potenzialfreien NO-Kontakt am jeweiligen Klemmenpaar. Die Kontakte haben keine Polarität (+/−); legen Sie keine Fremdspannung an den Eingang an. |

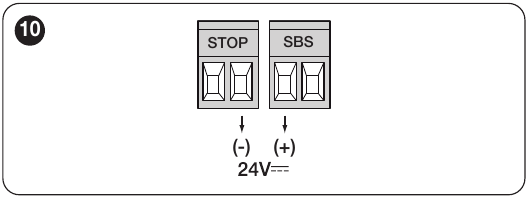

| Hilfsversorgung | Rechte Klemme des STOP-Klemmenpaars = −, linke Klemme des SbS-Klemmenpaars = +, bei Ausrichtung wie in der Abbildung unten (Beschriftungen oberhalb der Klemmen). Versorgung eines geeigneten Lesegeräts oder Moduls: 24 V DC (−30 % bis +50 %), maximal 200 mA, auch im Stand-by. Schließen Sie das Befehlsrelais des Moduls separat als potenzialfreien Kontakt an; prüfen Sie den zulässigen Spannungsbereich und die Stromaufnahme des Moduls. |
| Warnleuchte, Schloss, Kontrollleuchte | FLASH: 12 V DC, maximal 21 W; ELS: 12 V AC, maximal 15 VA, ohne feste Polarität (+/−); OGI: 24 V DC, maximal 4 W. Für FLASH/OGI legt der Schaltplan die Polarität (+/−) am Klemmenpaar nicht fest; raten Sie daher nicht. Prüfen Sie bei einem polarisierten Produkt die Kennzeichnung auf der Steuerplatine und am Produkt. Die Ausgänge können je nach Programmierung eine andere Funktion haben. |
| Funkempfänger und Backup-Akku | Der Steckempfänger gehört in den Anschluss SM, der Backup-Akku in den dafür vorgesehenen Anschluss auf der jeweiligen Platine. Sie werden weder an BlueBUS noch an die Motorklemmen angeschlossen. |
Die genaue Lage der Klemmen sowie Informationen zum Einlernen und Testen der Sicherheitseinrichtungen finden Sie in der eigenen Anleitung der Steuerung MC824HR30.
I. Montage der hinteren Befestigungskonsole
Befestigung der Konsolen: Messen Sie vor der Montage den Versatz des Scharniers und die Maße A/B/C gemäß dem Montagediagramm. Bei einem üblichen Stahlpfosten empfehlen wir 120 × 120 mm. Profil 100 × 100 mm Verwenden Sie dieses erst nach Prüfung der Festigkeit des Pfostens, der Verankerung und des Fundaments im Hinblick auf das Tor und die Windlast.
Wenn die Maße im Diagramm nicht passen, passen Sie die hintere Konsole an oder verwenden Sie die verlängerte PLA6. Beim Öffnen nach außen ist eine verlängerte hintere Konsole erforderlich; bestimmen Sie ihre Position anhand des Diagramms und prüfen Sie, ob sich der Torflügel frei bewegen kann.
 |
 |
| Skizze zum Öffnen nach innen | Skizze zum Öffnen nach außen |

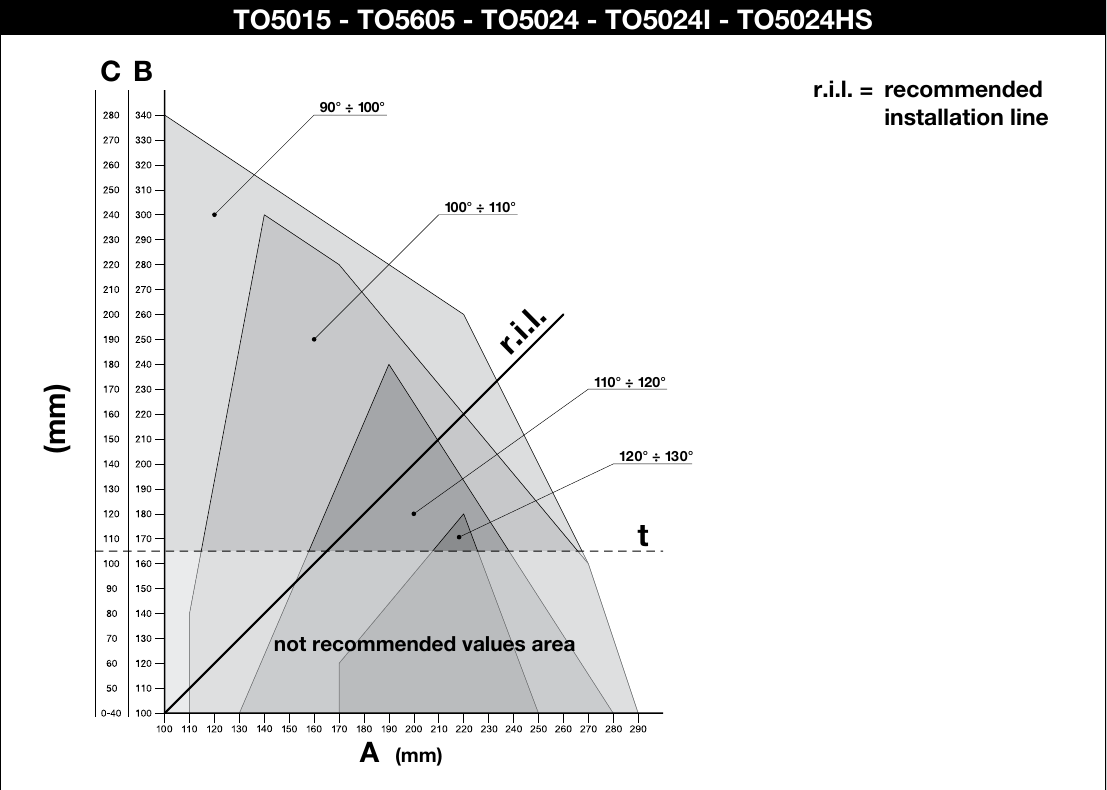

Berechnen Sie die Position der hinteren Konsole mithilfe des Diagramms, dem Sie die Maße A und B und den maximalen Öffnungswinkel. Achtung: Die Werte A sowie B sollten ähnlich (idealerweise gleich) sein, damit sich der Antrieb gleichmäßig linear bewegen kann.
Das Beispiel veranschaulicht, wie die Werte abgelesen werden. Die Maße für TO5024 bestimmen Sie anhand des modellbezogenen Montagediagramms direkt darunter.
Vorgehensweise zur Berechnung:
- Messen Sie den Abstand C aus der Skizze
- Suchen Sie im Diagramm den gemessenen Wert C, ziehen Sie eine waagerechte Linie und lesen Sie B auf der benachbarten Skala ab.
- Der Schnittpunkt mit der Linie d.i.l. gibt den maximalen Öffnungswinkel an; lesen Sie von dort aus A auf der senkrechten Skala ab.
- Der Hersteller empfiehlt keine B-Werte unterhalb der gestrichelten Linie t.
- Wenn der Öffnungswinkel nicht passt, passen Sie A und bei Bedarf B so an, dass die Werte ungefähr gleich sind; prüfen Sie den gesamten Bewegungsablauf des Torflügels.
Bevor Sie die Konsole an einem Pfosten oder einer Mauer befestigen, muss sie auf die erforderliche Länge entsprechend den Maßen A und B gekürzt und an die Montageplatte geschweißt werden.
 |
 |
| 1. Konsole auf die erforderliche Länge kürzen | 2. Gekürzte Konsole an die Montageplatte schweißen |
Die mitgelieferte hintere Konsole ist 150 mm. Prüfen Sie vor dem Kürzen und Schweißen, ob die resultierenden Maße dem Diagramm entsprechen.
|
Bevor Sie die hintere Konsole befestigen, prüfen Sie, ob die vordere Konsole am festen Teil des Torflügels montiert werden kann. Zwischen der vorderen und der hinteren Konsole besteht nämlich ein Höhenunterschied, wie in der Abbildung zu sehen ist. Differenz F = 34 mm. |
 |
Wenn alles passt, befestigen Sie die hintere Konsole mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.
II. Montage der vorderen Befestigungskonsole
Die vordere Konsole muss am Torflügel in einem Abstand entsprechend den Werten gemäß den Werten D und Emontiert werden, die Sie der Tabelle entnehmen (der Wert D ist fest und beträgt 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Im Lieferumfang ist eine Anschweißkonsole enthalten. Wenn Sie eine Anschraubkonsole wünschen, empfehlen wir Ihnen, die alternative Anschraubkonsole NICE PLA8.
- Berechnen Sie anhand der Tabelle den Wert E

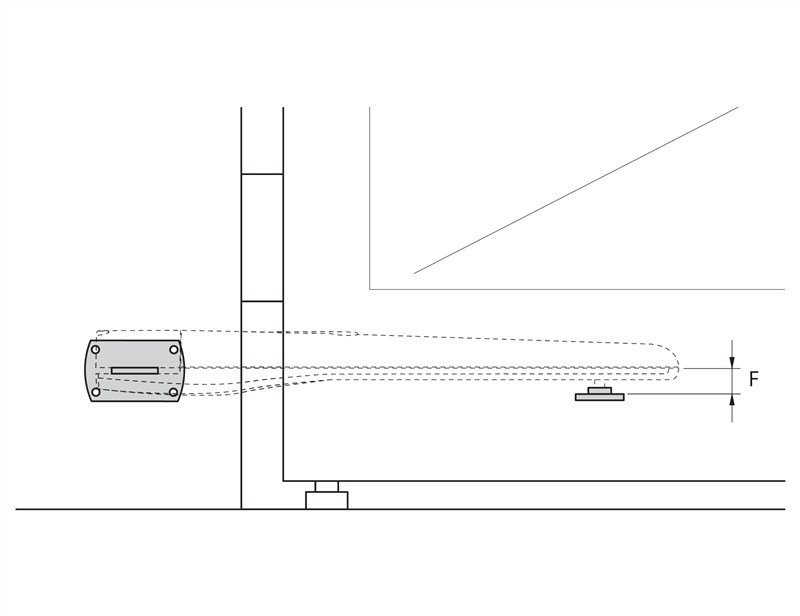

- Berechnen Sie die Höhe anhand der Abbildung Konsolenhöhen (Abbildung anzeigen)
- Befestigen Sie die Konsole am Torflügel (wenn Sie die Konsole anschweißen, empfehlen wir, sie zunächst nur zu heften)

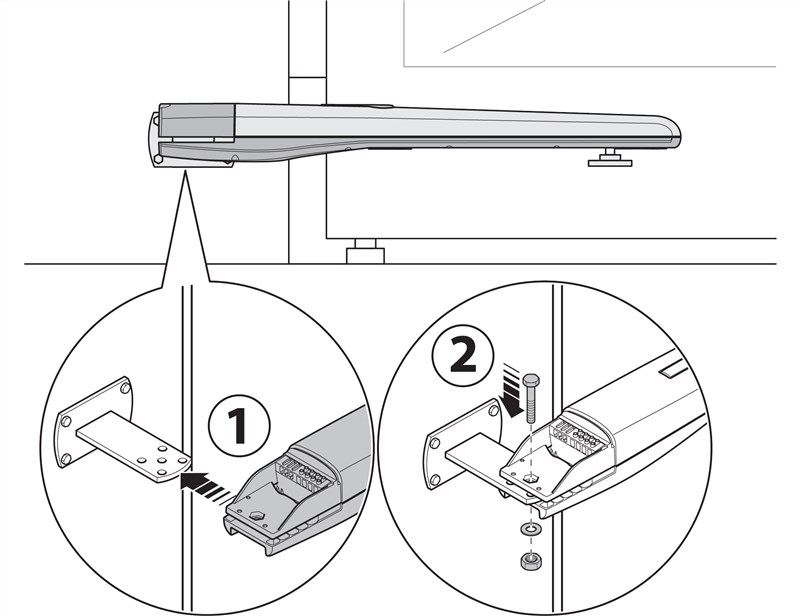

III. Montage des Torantriebs an der hinteren Konsole
 |
|

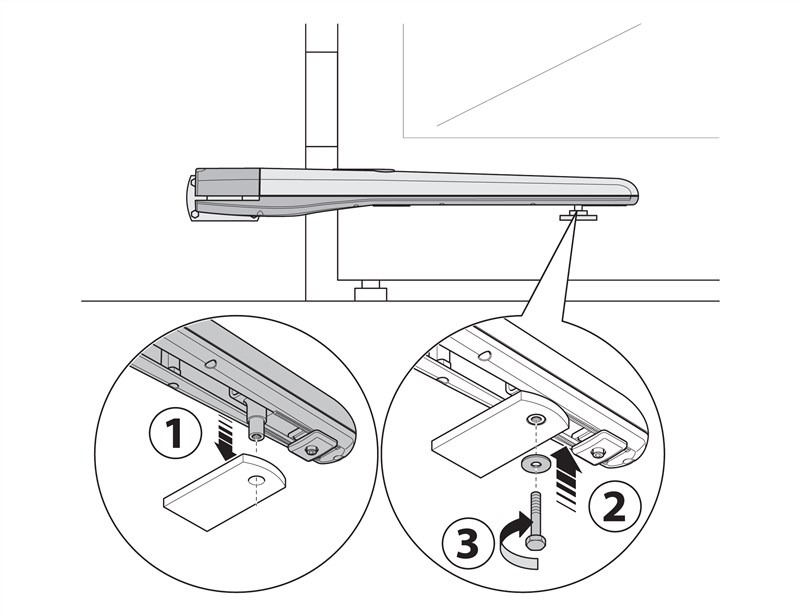

IV. Montage des Torantriebs an der vorderen Konsole
 |
|

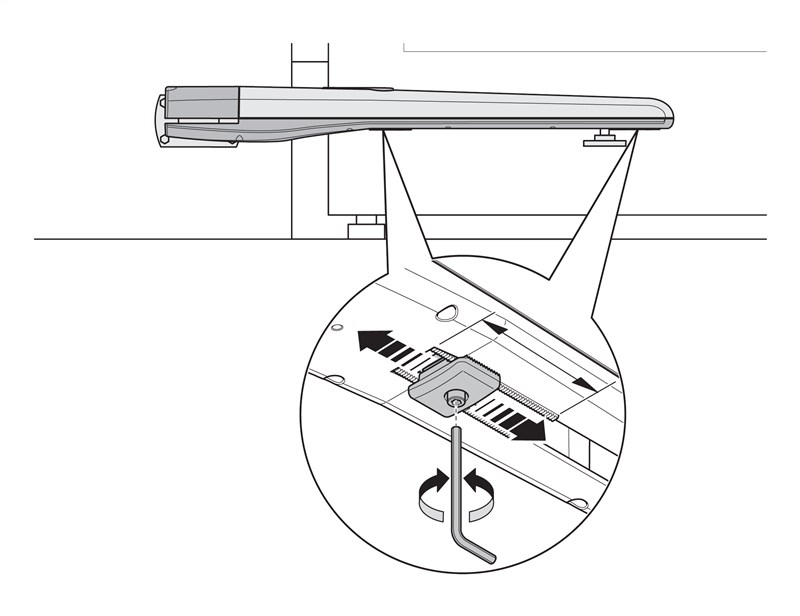

V. Einstellung des mechanischen Endanschlags
Der TO5024 verfügt über einen integrierten mechanischen Öffnungsanschlag. Entriegeln Sie zunächst den Antrieb und lösen Sie die Anschlagschraube. Stellen Sie die gewünschte Öffnungsposition von Hand ein, schieben Sie den Anschlag an den Bolzen und ziehen Sie die Schraube fest. Bringen Sie den Torflügel anschließend von Hand wieder in die geschlossene Position und verriegeln Sie den Antrieb. Legen Sie die geschlossene Position und gegebenenfalls einen externen Anschlag entsprechend dem jeweiligen Tor und der Steuerung fest.
 |
|
Fotogalerie des NICE Toona-Antriebs
|
Montagebeispiel |
Montagebeispiel |
Montagebeispiel |
|
Montagebeispiel |
Montagebeispiel |
Antrieb ohne Abdeckung |
|
Vergleich der Antriebe Toona 4, 5, 7 |
Entriegelter Antrieb |
Antrieb von unten |

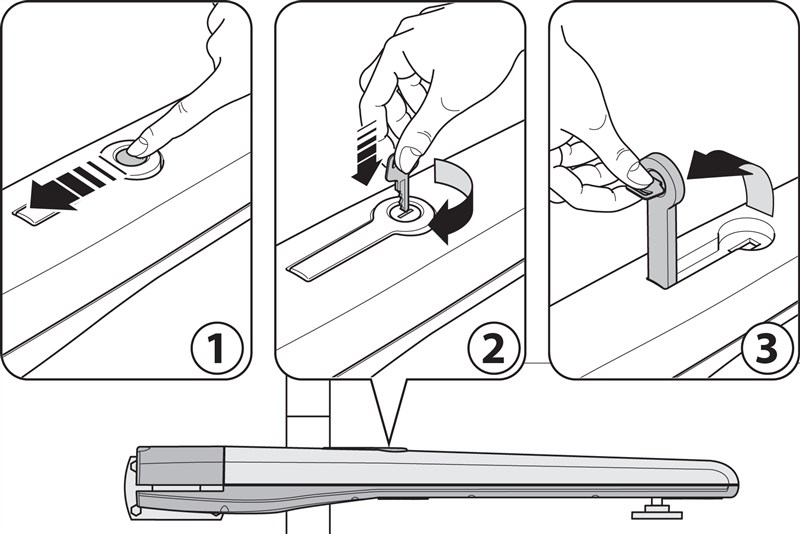

Manuelle Entriegelung des NICE Toona 5 TO5024-Antriebs
Entriegeln Sie den Antrieb nur, wenn der Torflügel stillsteht. Wenn das Tor mit einem Elektroschloss ausgestattet ist, entriegeln Sie dieses zuerst. Sichern Sie den Antrieb nach dem manuellen Verschieben wieder ordnungsgemäß.
Bei einem Stromausfall können Sie das Tor nicht mit den Fernbedienung. Daher können Sie den Antrieb mit dem Entriegelungsschlüssel entriegeln und das Tor von Hand bewegen:
- Schieben Sie die Abdeckung des Entriegelungsschlosses zur Seite.
- Stecken Sie den Entriegelungsschlüssel ein und drehen Sie ihn im Uhrzeigersinn.
- Ziehen Sie den Entriegelungshebel heraus. Nun können Sie das Tor von Hand bewegen.
Inspektion und Wartung
Lassen Sie den Antrieb fachgerecht überprüfen, spätestens alle 6 Monate; bei intensiver Nutzung kann eine häufigere Überprüfung erforderlich sein. Bei abgeschalteter Stromversorgung prüft der Techniker die Befestigung, Korrosion, den Verschleiß und die Schmierung der Gewindespindel und der Laufmutter. Anschließend testet er die Bewegung und die Sicherheitseinrichtungen. Wenn sich das Tor ungewöhnlich verhält, versuchen Sie nicht, es selbst zu reparieren, sondern wenden Sie sich an den Montagebetrieb.
Technische Daten des NICE Toona 5 TO5024-Antriebs
| Parameter | Wert |
|---|---|
Modell | TO5024 |
Antriebsmotor | 24 V DC |
Maximale / Nennstromaufnahme | 5 A / 2,2 A |
Maximale / Nennleistung | 120 W / 48 W |
Hub | 540 mm |
Geschwindigkeit ohne Last | 0,016 m/s |
Geschwindigkeit unter Last | 0,012 m/s |
Maximale / Nennkraft | 1 800 N / 600 N |
Zyklen pro Stunde bei Nennkraft | 95 |
Schutzart | IP44 |
Betriebstemperatur | −20 bis +50 °C |
Isolationsklasse | F |
Richtwert für die Lebensdauer laut NICE | 80 000 bis 250 000 Betriebszyklen |
Gesamtmaße (Länge × Breite × Höhe) | 965 × 115 × 105 mm |
Motorgewicht | 7 kg |
