NICE Toona TO7024 – 24-V-Antrieb für Drehtore bis 7 m
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
740,16 € inkl. MwSt.
| Gewicht |
|---|
| 12 kg |
Produktbeschreibung NICE Toona TO7024 – 24-V-Antrieb für Drehtore bis 7 m
NICE Toona TO7024 ist ein eigenständiger elektromechanischer Antrieb 24 V DC mit magnetischem Encoder für einen Torflügel. Ein Gewicht von bis zu 1 700 kg und eine Länge von bis zu 7 m sind Grenzwerte; die zulässige Kombination ist der Kennlinie TO7024 zu entnehmen. Der Antrieb ist selbsthemmend und hat ein robustes Aluminiumgehäuse.
Der Motor verfügt über separate interne Öffnungs- und Schließanschläge. 24 V bezeichnet die Spannung des Motors; Netzversorgung und Funktionen des Zubehörs hängen von der tatsächlich installierten Steuerung ab. Die aktuelle MC824HR30/MCA1R30 hat eine eigene Anleitung. Verwenden Sie bei der älteren MC824HR10/MCA1R10 die Anleitung für deren Steuerplatine.
| Schnellnavigation | |
|---|---|
| Lieferumfang | Sets |
| Zubehör | Grenzwerte |
| Lebensdauer | Montage |
| Anschluss | Anschläge |
| Prüfung | Wartung |
| Entriegelung | Fotogalerie |
| Technische Daten | Handbuch |
| Zubehör – Klemmen und Polarität | Handbuch PDF |

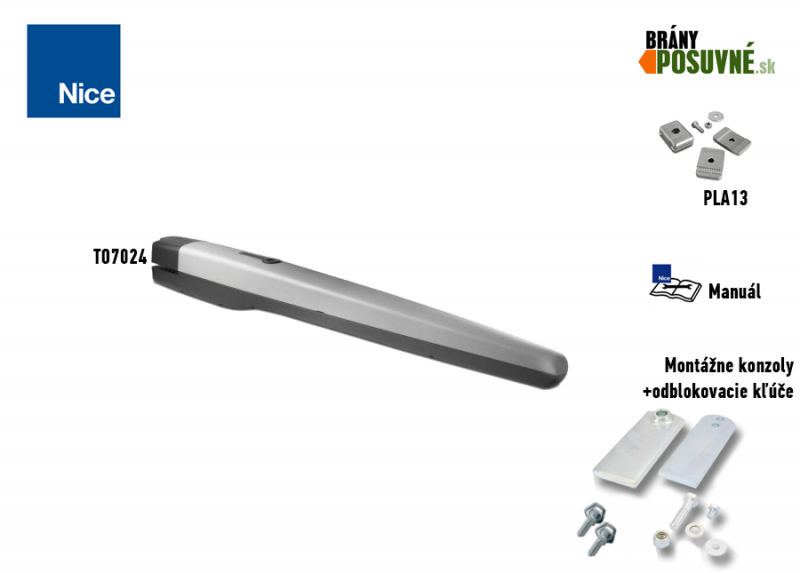

Lieferumfang des Einzelantriebs
| Der Antrieb enthält: | Code | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 7 TO7024 Antrieb |
TO7024 |
|
|
Elektromechanischer Antrieb NICE Toona TO7024. Die Werte bis 1 700 kg und bis 7 m sind Grenzwerte; entnehmen Sie die zulässige Kombination dem Diagramm TO7024. |
||||
 |
2 × | Interne mechanische Öffnungs- und Schließanschläge | PMD1641R01.4610 | |
|
Die internen Anschläge legen die geöffnete und geschlossene Position fest; prüfen Sie anhand des gesamten Tores, ob zusätzliche Anschläge erforderlich sind. Einstellanleitung. |
||||
 |
2 × | Entriegelungsschlüssel | CM-B | |
|
Bei einem Stromausfall dient er zum Entriegeln des Antriebs, damit sich das Tor von Hand schieben oder ziehen lässt. |
||||
 |
1 × | Vordere Anschraubkonsole |
PMD1640R02.4610 |
|
|
Sie wird am festen Teil des Torflügels angeschraubt. Beachten Sie, dass sie auf einer anderen Höhe als die hintere Konsole angebracht wird. |
||||
 |
1 × | Bolzen der vorderen Konsole | R8.5120 Unterlegscheibe V8X16.5102 Bolzen |
|
|
Dient zur Befestigung des vorderen Antriebsteils an der vorderen Konsole. |
||||
 |
1 × | Hintere Anschweißkonsole | PMD1642.4610 | |
|
Sie wird angeschweißt an eine Montageplatte zum Anschrauben oder an einen Stahlpfosten. Beachten Sie, dass sie auf einer anderen Höhe als die vordere Konsole angebracht wird. |
||||
 |
1 × | Montageplatte für die hintere Konsole | PMD1639.4610 | |
|
Die hintere Konsole wird darauf angeschweißt. Anschließend wird die Montageplatte am Pfosten oder an der Mauer befestigt. |
||||
 |
2 × | Bolzen der hinteren Konsole | D12.5110 Mutter R12.5120 Unterlegscheibe V12X60.5102 Bolzen |
|
|
Dient zur Befestigung des hinteren Teils des Antriebs an der hinteren Konsole. |
||||
Diese Produktseite enthält einen einzelnen Antrieb mit Montagezubehör. Für den Automatikbetrieb sind eine geeignete Steuerung und Sicherheitseinrichtungen für das gesamte Tor erforderlich; der Inhalt der fertigen Sets ist auf den jeweiligen Produktseiten angegeben.
Preisgünstige Sets mit TO7024
Prüfen Sie bei jedem Set den Inhalt und die Anzahl der Antriebe. Die Eignung des Torflügels wird bestimmt durch TO7024-Kurve; 7 m und 1 700 kg sind keine gleichzeitig geltenden Werte.
| Set für einflügelige Tore » | Set für zweiflügelige Tore » |
|---|---|
|
Antrieb TO7024, Steuerung, Handsender, Empfänger. |
2 x Antrieb TO7024, Steuerung, Handsender, Empfänger. |

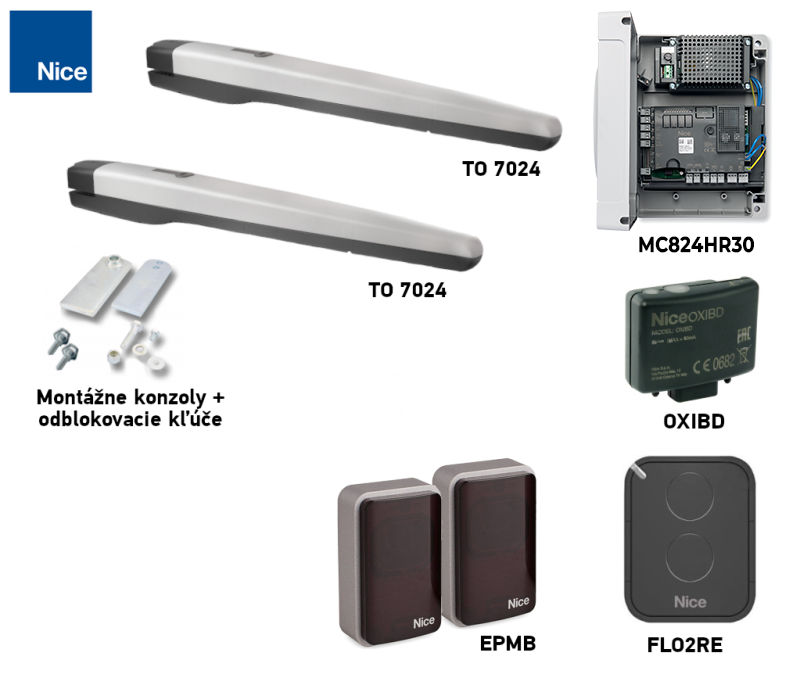

| Set für einflügelige Tore mit Lichtschranken » | Set für zweiflügelige Tore mit Lichtschranken » |
|
Antrieb TO7024, Steuerung, Handsender, Empfänger, Lichtschranken. |
2 x Antrieb TO7024, Steuerung, Handsender, Empfänger, Lichtschranken. |

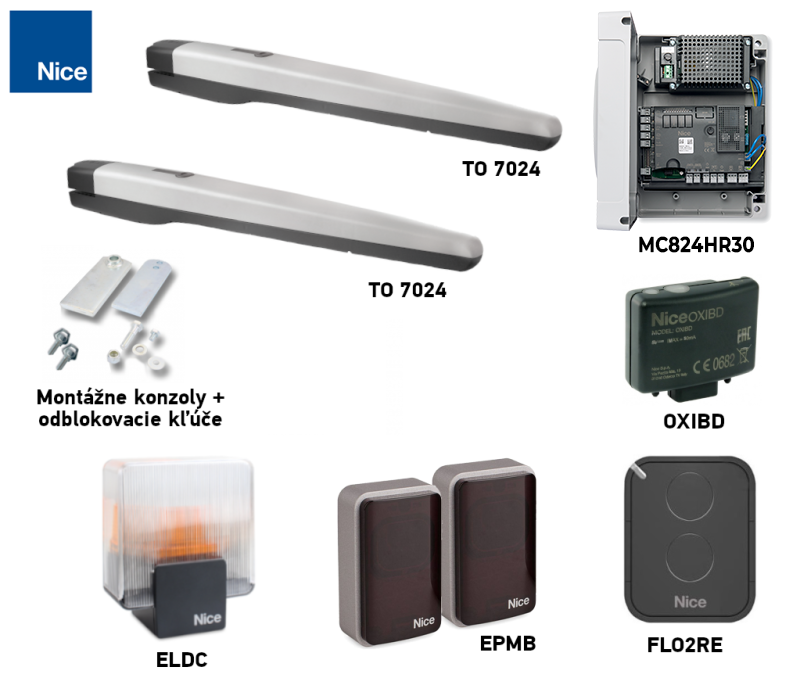

| Set für einflügelige Tore mit Zubehör » | Set für zweiflügelige Tore mit Zubehör » |
|
Antrieb TO7024, Steuerung, Handsender, Empfänger, Lichtschranken, Signalleuchte. |
2 x Antrieb TO7024, Steuerung, Handsender, Empfänger, Lichtschranken, Signalleuchte. |
Anschluss des Zubehörs an MC824HR30
Die folgenden Klemmen gehören zur Steuerung MC824HR30/MCA1R30 in Kombination mit dem Antrieb TO7024, nicht zum Antrieb allein. Trennen Sie vor Arbeiten die Netzversorgung und den Notstromakku. Verwenden Sie bei einer anderen Platine deren eigenen Schaltplan.
| Zubehör | Klemmen, Spannung und Polarität |
|---|---|
| BlueBUS-Lichtschranken | Kompatible Lichtschranken, zum Beispiel EPMB, schließen Sie zweipolig an BlueBUS. + und − sind nicht polaritätsabhängig. Stellen Sie die Adresse ein und führen Sie nach dem Ändern von Geräten den Einlernvorgang erneut durch. |
| STOP und Steuerbefehle | Eingang STOP akzeptiert einen potenzialfreien NO- oder NC-Kontakt oder ein Bauteil mit einem Widerstand von 8,2 kΩ; sein Zustand wird eingelernt. SbS, Open und Close akzeptieren einen potenzialfreien NO-Kontakt am jeweiligen Klemmenpaar. Bei den Kontakten gibt es keine Polarität (+/−); legen Sie keine Fremdspannung an den Eingang an. |
| Hilfsversorgung | Rechte Klemme des STOP-Klemmenpaars = −, linke Klemme des SbS-Klemmenpaars = +, bei der unten abgebildeten Ausrichtung (Beschriftungen oberhalb der Klemmen). Versorgung eines geeigneten Lesegeräts oder Moduls: 24 V DC (−30 % bis +50 %), maximal 200 mA, auch im Stand-by. Schließen Sie das Befehlsrelais des Moduls separat als potenzialfreien Kontakt an; prüfen Sie den zulässigen Spannungsbereich und die Stromaufnahme des Moduls. |
| Signalleuchte, Schloss, Kontrollleuchte | FLASH: 12 V DC, maximal 21 W; ELS: 12 V AC, maximal 15 VA, ohne feste Polarität (+/−); OGI: 24 V DC, maximal 4 W. Der Schaltplan legt bei FLASH/OGI die Polarität (+/−) am Klemmenpaar nicht fest; raten Sie daher nicht. Prüfen Sie bei einem polarisierten Produkt die Kennzeichnung auf der Platine und am Produkt. Die Ausgänge können je nach Programmierung eine andere Funktion haben. |
| Funk und Notstromversorgung | Der Steckempfänger gehört in den Anschluss SM, der Notstromakku in den dafür vorgesehenen Anschluss der verbauten Platine. Sie werden nicht an BlueBUS oder an die Motorklemmen angeschlossen. |
Die genaue Anordnung der Klemmen, den Einlernvorgang und die Prüfung der Sicherheitseinrichtungen finden Sie in der eigenen Anleitung der Steuerung MC824HR30.
Zubehör passend zur Steuerung
Die Auswahl hängt von der tatsächlich verbauten Platine, den Eingängen, dem Empfänger und der Spannung ab. Eine ältere kompatible Platine wird dadurch nicht zur aktuellen Generation.
| Was | Warum | Typ |
|---|---|---|
| Steuerung | Elektronik für den Antrieb; wählen Sie die Anleitung passend zur tatsächlich verbauten Platine. | Aktuell: MC824HR30/MCA1R30 für einen oder zwei 24-V-Antriebe. Ältere kompatible Ausführung: MC824HR10 mit Platine MCA1R10 (SPMCA1). Verwenden Sie deren Anleitung nicht für R30. |
| Warnleuchte | Signalisiert Bewegung. Eine Antenne ist nur bei Modellen enthalten, für die der Hersteller sie angibt. Die Auswahl hängt vom Ausgang der Steuerung ab. |
Bei MC824HR30 ist der FLASH-Ausgang für eine 12-V-Warnleuchte mit bis zu 21 W vorgesehen. Bei einer anderen Leuchte Spannung, Leistungsaufnahme und Blinkmodus prüfen. |
| Lichtschranken | Überwachen den Bereich des Lichtstrahls und übermitteln ein Signal an die Steuerung. Die Reaktion des Tors hängt von der Verkabelung und den Einstellungen ab; nach der Montage die gesamte Anlage testen. | |
| Handsender | Wählen Sie den Handsender passend zum Empfänger und zur Codierung in der Steuerung aus. ON3EBD gehört zu OXIBD, ON3ELR zu OXILR. | |
| Empfänger | Der Funkempfänger muss die Codierung des Handsenders unterstützen; Schnittstellen für Smart-Home-Systeme bieten unterschiedliche Funktionen. |
|
| Antenne | Verbessert den Empfang des Empfängers bei korrekter Positionierung und Anschluss. | |
| Codetastatur | Steuerung per Code. Eine BlueBUS-Tastatur erfordert eine Platine, die Steuergeräte unterstützt. | |
| Schlüsselschalter | Steuerung über einen geeigneten Steuereingang der Steuerung. | |
| Elektroschlösser | Verriegelung des Torflügels; Steuerungsart und Spannung des Schlosses anhand der Steuerung und der Montage prüfen. |
|
| Kartenleser | ETPB erfordert, dass die Befehlsgeräte am BlueBUS von der jeweiligen Steuerplatine unterstützt werden. |
|
| Notstromversorgung | Bei einem Stromausfall ermöglicht eine an eine kompatible Steuerung angeschlossene Batterie den Betrieb. | PSS324 ist der aktuelle Typ für MC824HR30. Ältere PS324 erfordert bei R30 CABLA11 und einen deaktivierten Standby-Modus. Die Bedingungen in der Anleitung der verbauten Steuerplatine prüfen. |
Einsatzbereich eines Torflügels
Länge und Gewicht sind eine gemeinsame Begrenzung. Kurve TO7024 erreicht 1 700 kg bei 3 m; bei 7 m etwa 750 kg. Verwenden Sie nur die Kurve Ihres Modells und berücksichtigen Sie den Bewegungswiderstand, eine geschlossene Torfüllung und Wind; die Extremwerte können nicht automatisch miteinander kombiniert werden.
Lebensdauer in Abhängigkeit von der Belastung
Addieren Sie bei einem Torflügel die entsprechenden Indizes für Gewicht, Länge und Umgebungsbedingungen. Vergleichen Sie die Summe anschließend mit dem NICE-Diagramm. Für Werte über 100 % enthält das Diagramm keine Angaben mehr. Es handelt sich um eine unverbindliche Lebensdauer-Schätzung von 80 000 bis 250 000 Arbeitszyklen je nach Belastung, nicht um eine Garantie.
| Einfluss auf einen Torflügel | Index |
|---|---|
| Gewicht bis 400 kg | 0 % |
| Über 400 bis 500 kg | 10 % |
| Über 500 kg | 20 % |
| Länge 2–3 m | 0 % |
| Länge 3–4 m | 0 % |
| Länge über 4 bis 5 m | 10 % |
| Länge über 5 bis 6 m | 20 % |
| Länge über 6 bis 7 m | 30 % |
| Temperatur über 40 °C, unter 0 °C oder Luftfeuchtigkeit über 80 % | 20 % |
| Geschlossene Torfüllung | 15 % |
| Windige Gegend | 15 % |
| NICE-Diagramm |
|---|
|
Montage des Antriebs und der Konsolen
Prüfen Sie vor der Montage die Stabilität des Tors, den leichtgängigen manuellen Lauf des Torflügels, den Platz zum Entriegeln und eine geeignete Stelle am festen Teil des Torflügels. Lassen Sie Montage und elektrischen Anschluss von einer qualifizierten Fachkraft durchführen.
Befestigung der hinteren Konsole und Diagramm A/B/C
Pfosten und Konsolen: Als Richtwert empfehlen wir einen stabilen Stahlpfosten 120 × 120 mm. Bei 100 × 100 mm muss der Monteur die Wandstärke, Verankerung, das Fundament, den Versatz des Torbands und die Windlast gesondert beurteilen. Der Querschnitt allein gewährleistet keine ausreichende Festigkeit.
Messen Sie den Versatz des Torbands C. Ziehen Sie im Originaldiagramm TO7024 von C aus eine waagerechte Linie und lesen Sie B ab; der Schnittpunkt mit der empfohlenen Linie r.i.l. bestimmt den Winkel und die senkrechte Linie A. Die Maße A und B sollten ähnlich groß sein. B-Werte unterhalb der Linie t werden von NICE nicht empfohlen.
Wenn das Profil des Pfostens oder die Position des Torbands die Einhaltung des Diagramms nicht zulässt, muss die hintere Konsole angepasst oder eine geeignete verlängerte Befestigung für Toona 6–7. Beim Öffnen nach außen ist eine verlängerte hintere Befestigung erforderlich. Wählen Sie die Maße entsprechend dem tatsächlichen Tor und prüfen Sie den gesamten Bewegungsablauf vor dem endgültigen Verschweißen.
Verbinden Sie die hintere Konsole nach Prüfung der Geometrie fest mit der Montageplatte und dem Pfosten. Wählen Sie das Befestigungsmaterial für den Pfosten passend zum Untergrund. Befestigen Sie die vordere Konsole am festen Teil des Torflügels; der Antrieb muss an den Bolzen das nötige geringe Spiel haben, damit er nicht klemmt.
Für TO7024 ist separat erhältlich: hintere Konsole PMD1642.4610. Sie ist ein Ersatzteil für die Originalbefestigung; die erforderliche Verlängerung bei atypischer Geometrie muss gesondert ausgelegt werden.
Maß D = 1 070 mm. Nachdem Sie A aus dem Diagramm bestimmt haben, lesen Sie E in der NICE-Tabelle ab; der Höhenunterschied zwischen vorderer und hinterer Konsole beträgt F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Beim hinteren Bolzen schreibt NICE vor, die Mutter festzuziehen und anschließend um 1/10 Umdrehung, damit zwischen den Teilen ein minimales Spiel bleibt. Ziehen Sie die vordere Befestigung gemäß der Herstellerzeichnung fest.
Verkabelung und Anschluss des Motors
Vor dem Öffnen der Abdeckung und dem Anschließen die Stromversorgung trennen. Der Antrieb verfügt über separate Klemmen für den Encoder und den 24-V-Gleichstrommotor; nicht verwechseln. Schließen Sie die Leiter und den Schutzleiter gemäß der Originalabbildung von NICE und der Anleitung der tatsächlich installierten Steuerung an. Die Angabe 24 V bezeichnet die Motorspannung, nicht automatisch die Netzversorgung der Steuerung.
Beim Öffnen nach außen wird laut NICE die Polarität der Motorversorgung geändert. Gleichzeitig muss die Montagegeometriekorrekt ausgelegt sein; ein bloßes Vertauschen der Leiter reicht nicht aus. Überprüfen Sie anschließend Bewegungsrichtung, Stoppstellungen und Sicherheitseinrichtungen gemäß der Anleitung der installierten Steuerung.
Interne Öffnungs- und Schließanschläge
Bei der Serie Toona 6–7 werden die mechanischen Anschläge für das Öffnen und Schließen. Entriegeln Sie den Motor und bewegen Sie den Torflügel so, dass die Anschlagschraube zugänglich ist. Lösen Sie die Schraube, stellen Sie die gewünschte Öffnungsposition von Hand ein, schieben Sie den Anschlag an den Bolzen und ziehen Sie ihn fest. Wiederholen Sie den Vorgang in der gewünschten Schließposition und verriegeln Sie anschließend den Motor. Überprüfen Sie die Endpositionen und die Sicherheit des gesamten Tors im Rahmen der Funktionsprüfung.
Prüfung vor der ersten Inbetriebnahme
Nach der Montage und Einstellung der Anschläge muss eine qualifizierte Fachkraft das gesamte Torprüfen, nicht nur den Motoranlauf. NICE nennt bei entriegeltem Antrieb als Prüfschritt, den Torflügel von Hand mit einer Kraft von höchstens 390 N.
- Prüfen Sie, ob sich der Torflügel über den gesamten Bewegungsbereich gleichmäßig von Hand bewegen lässt, ob die Konsolen fest sitzen und ob die Entriegelung sicher funktioniert.
- Führen Sie wiederholt die Befehle Öffnen, Stoppen und Schließen aus; überprüfen Sie Bewegungsrichtung, Nachlauf, Anschläge und bei zweiflügeligen Toren die Reihenfolge gemäß der Anleitung der Steuerung.
- Prüfen Sie Lichtschranken, Sicherheitskontaktleisten und weitere installierte Schutzeinrichtungen einzeln. Die Fachkraft misst die Betriebskräfte gemäß den geltenden Anforderungen; erst nach erfolgreicher Prüfung darf das Tor benutzt werden.
Praktische Montagebeispiele TO7024
Kürzen der hinteren Konsole nach Festlegung der Montageabmessungen
Anschweißen der hinteren Konsole an die Montageplatte
Befestigung des Antriebs an der hinteren Konsole

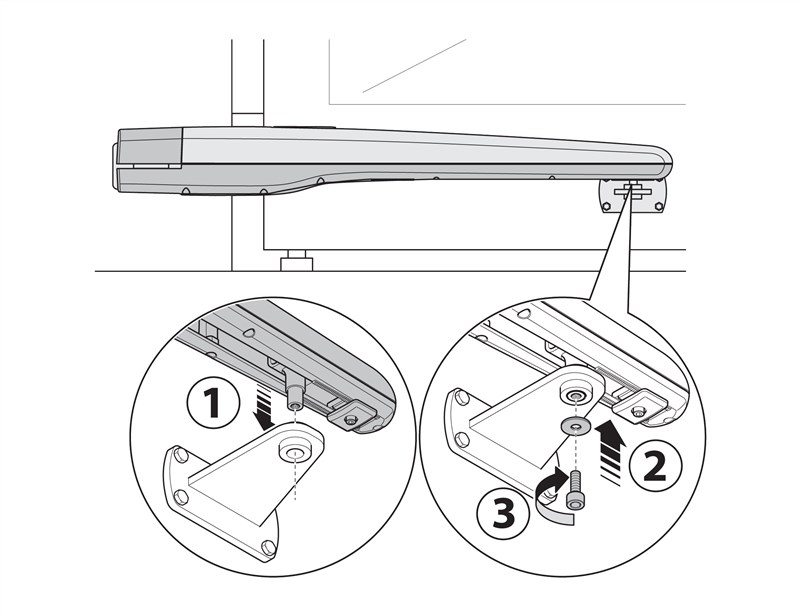

Befestigung des TO7024 an der vorderen Konsole
Abnehmen der Antriebsabdeckung vor dem Einführen des Kabels
Kabeleinführung in den Antrieb

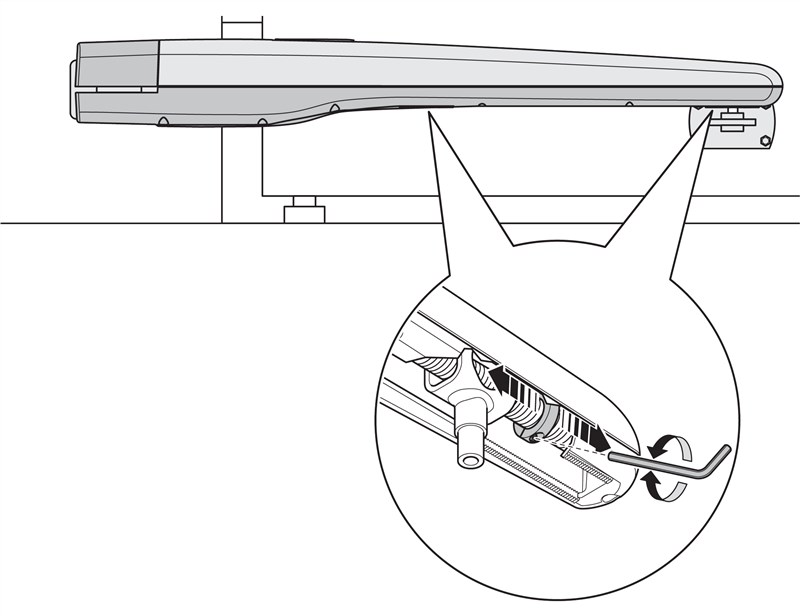

Beispiel zur Einstellung der internen Anschläge des TO7024
Manuelle Entriegelung des Antriebs
Entriegeln oder verriegeln Sie den Antrieb nur bei stillstehendem Torflügel. Falls ein Elektroschloss installiert ist, entriegeln Sie es zuerst. Trennen Sie bei einer Störung die Stromversorgung.
- Schieben Sie die Abdeckung des Entriegelungsschlosses zur Seite.
- Stecken Sie den mitgelieferten Schlüssel ein und drehen Sie ihn im Uhrzeigersinn.
- Heben Sie den Hebel an und bewegen Sie den Torflügel von Hand. Klappen Sie zum erneuten Verriegeln den Hebel herunter, drehen Sie den Schlüssel zurück, ziehen Sie ihn ab und schließen Sie die Abdeckung.
Prüfung und Wartung
Die Wartung ist spätestens alle 6 Monate von einer qualifizierten Fachkraft durchzuführen. Nach dem Trennen der Stromversorgung prüft sie die Befestigung, Korrosion, Verschleiß, Schraubverbindungen und die Schmierung der Gewindespindel mit Mutter. Nach dem Einschalten prüft sie die Bewegung, die Entriegelung und alle Sicherheitseinrichtungen.
Montagefotos der NICE-Toona-Serie
Die Fotos zeigen verschiedene Toona-Konfigurationen. Bei TO7024 sind die oben gezeigten NICE-Modellzeichnungen maßgeblich für Montageabmessungen und Anschluss; das Foto der Klemmleiste dient nur zur Orientierung.
NICE-Toona-Antrieb an einem Lattenfüllungstor
Befestigung eines NICE-Toona-Antriebs an einem Stahlpfosten
Drehtor mit Toona-Antrieb und separatem Steuerungsgehäuse
NICE-Toona-Antrieb an einem grünen Drehtor
Zweiflügeliges Tor mit zwei NICE-Toona-Antrieben
Symbolfoto der Anschlussklemmenleiste des Toona-Antriebs 24 V
Längenvergleich der Antriebe der NICE-Toona-Familie
Manuell entriegelter NICE-Toona-Antrieb
Ansicht der Unterseite des NICE-Toona-Antriebs
Technische Eigenschaften
| Parameter | Wert |
|---|---|
| Modell | TO7024 |
| Motorspannung | 24 V DC |
| Maximale / Nennstromaufnahme | 5 A / 2,5 A |
| Maximale / Nennleistungsaufnahme | 120 W / 60 W |
| Hub | 584 mm |
| Leerlaufgeschwindigkeit | 0,013 m/s |
| Maximale / Nennkraft | 2 700 N / 1 400 N |
| Zyklen pro Stunde bei Nennkraft | 41 |
| Schutzart | IP44 |
| Betriebstemperatur | −20 bis +50 °C |
| Isolationsklasse | F |
| Richtwert für die Lebensdauer | 80 000 bis 250 000 Zyklen, abhängig von der Belastung |
| Abmessungen L × B × H | 1 200 × 128 × 150 mm |
| Motorgewicht | 15 kg |
