Befestigung (Verankerung) des Gelenkarm-Drehtorantriebs am Pfosten

Damit der Gelenkarmantrieb das Tor bis zum gewünschten Öffnungswinkel öffnet und zugleich effizient funktioniert, muss er korrekt am Pfosten befestigt werden. Für jeden Antrieb gibt der Hersteller ein genaues Diagramm mit den Einsatzgrenzen an. Das Diagramm lässt keinen Spielraum. Wenn Sie also Werte für A oder B wählen, die außerhalb des Diagramms liegen, öffnet der Antrieb das Tor nicht bis zum gewünschten Winkel und funktioniert nicht richtig.

Beispiel für den Antrieb NICE Wingo 2024:

Montage der hinteren Befestigungskonsole:

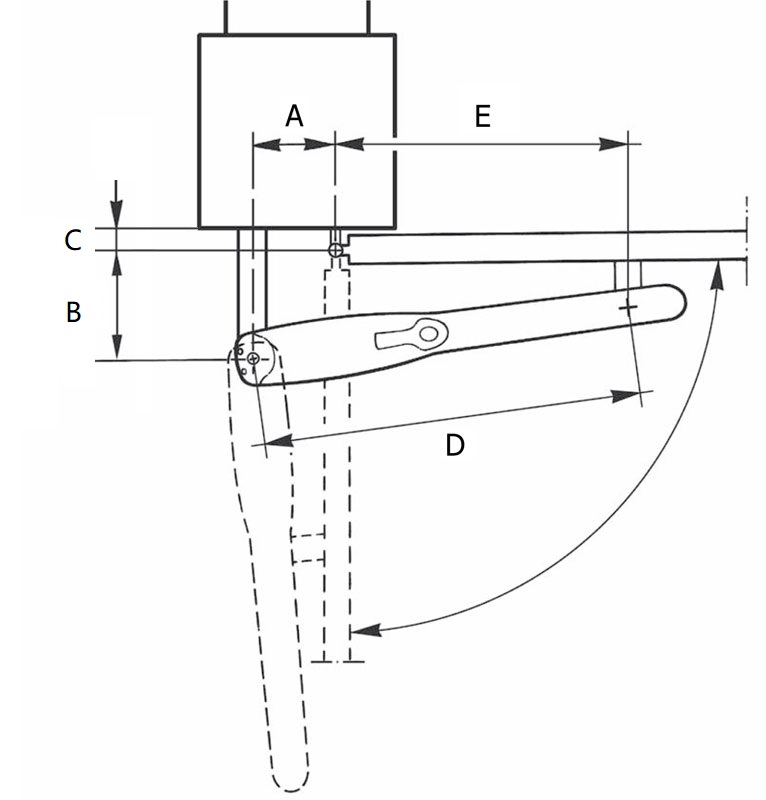

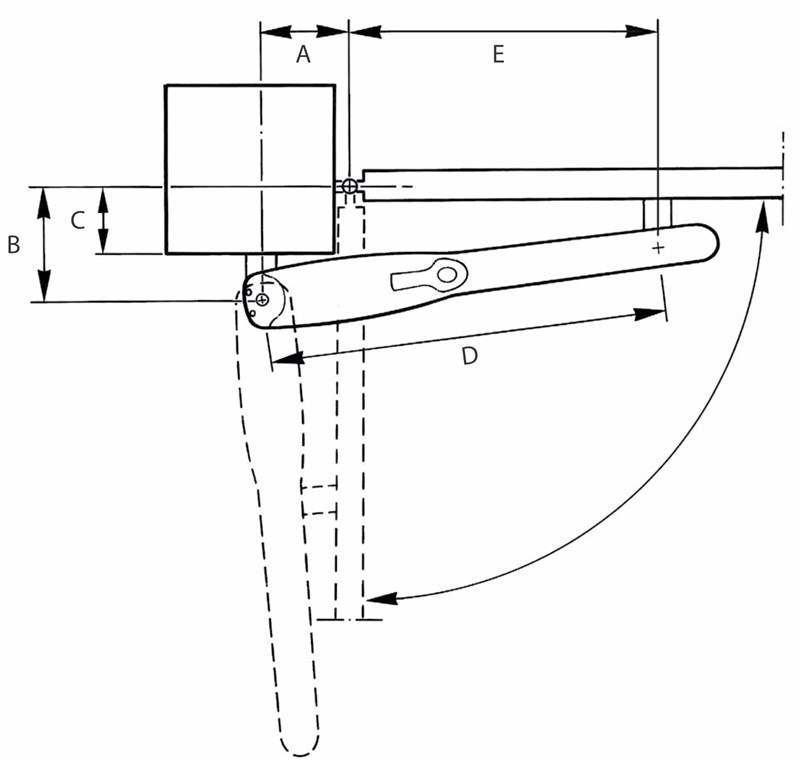

Skizze zum Öffnen des NICE-Wingo-Antriebs nach innen Skizze zum Öffnen des NICE-Wingo-Antriebs nach außen
Skizze zum Öffnen nach innen Skizze zum Öffnen nach außen

Berechnen Sie die Position der hinteren Konsole mithilfe des Diagramms, aus dem Sie die Maße A und B sowie den maximalen Öffnungswinkel. Achtung: Die Werte A und B müssen ähnlich (idealerweise gleich) sein, damit sich der Antrieb gleichmäßig und linear bewegen kann.

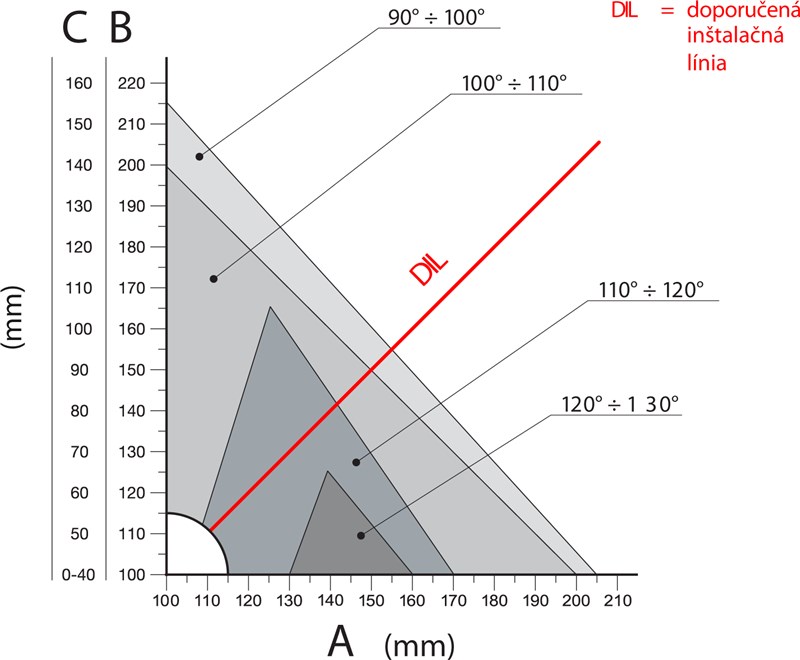

Montagediagramm für den NICE-Wingo-Antrieb WG2024 Veranschaulichendes Beispiel zur Berechnung der Montagemaße für den NICE-Wingo-Antrieb

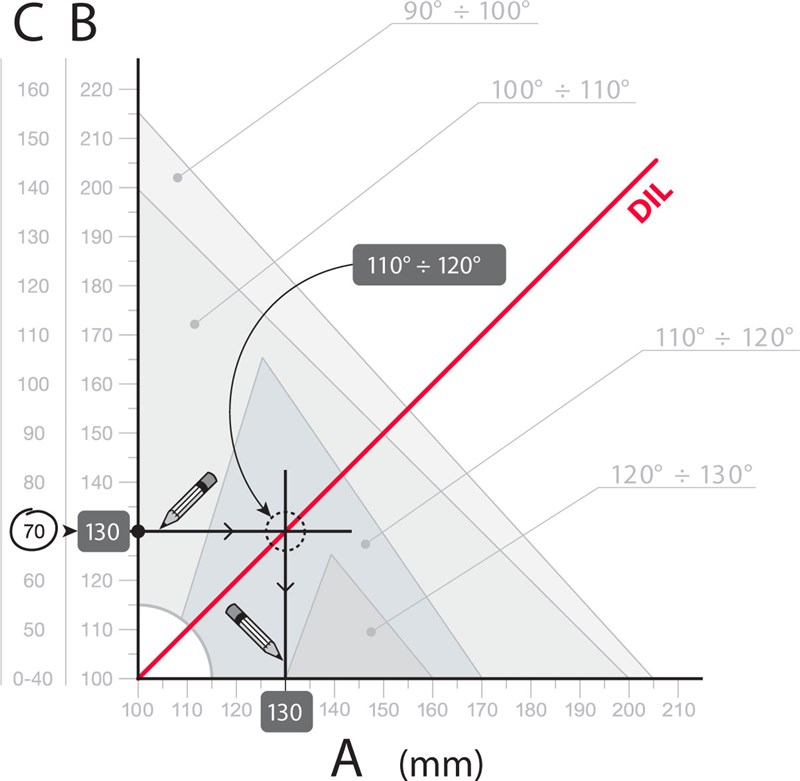

Berechnungsdiagramm  Beispiel zum Ablesen der Werte aus dem Diagramm

Montagediagramme für die einzelnen Antriebe:

Wingo Toona Too



Wenn die Werte aus dem Diagramm für einen herkömmlichen Gelenkarmantrieb für Ihre Situation nicht passen, können Sie:
